Produkttyp	Laddare för original Husqvarna 36 V batterier
Märke	Husqvarna
Modell	40-C1000X4
Antal batteriplatser	4
Maximal laddningseffekt (total)	1 000 W
Maximal laddningseffekt (per batteri)	600 W
Laddningstyp	Parallell
Ingångsspänning	100-240 V AC, 50-60 Hz
Utgångsspänning	36 V DC
Drifttemperatur	-10 °C till 40 °C
Batteriets laddningstemperatur	0 °C till 50 °C
Mått (ca.)	45 x 30 x 25 cm
Vikt (ca.)	4,5 kg
Indikatorlampor	Grön, röd, gul indikator för varje plats
Säkerhetsfunktioner	Skydd mot kortslutning, överhettning, felaktigt batteri
Underhåll	Rengör inte med vatten, kontrollera sladden regelbundet
Förvaring	På en torr och ren plats, frostfri, mellan 5 °C och 25 °C
Batterikompatibilitet	40-B140X, 40-B220X, 40-B330X, BLi100, BLi200, BLi300
Garanti	Se Husqvarna standardvillkor
Certifieringar	Överensstämmer med EU- och UK-direktiv

Vanliga frågor - 40-C1000X4 HUSQVARNA

Vilka batterier kan jag ladda med denna laddare?

Denna laddare är avsedd för laddning av original Husqvarna 36 V batterier. Kompatibla modeller är: 40-B140X, 40-B220X, 40-B330X, BLi100, BLi200 och BLi300.

Hur laddar jag ett batteri?

Se till att batterierna och laddaren är rena och torra, anslut laddaren till ett eluttag, sätt sedan i batterierna i platserna. Laddningsindikatorerna visar status.

Vad betyder de olika indikatorlamporna?

Den gröna lampan blinkar snabbt för laddning från 0 till 79 %, långsamt för 80 till 100 % och lyser fast när laddningen är klar. Röd fast indikerar ett fel i facket eller en temperatur utanför intervallet. Röd blinkande signalerar ett batterifel. Gul fast indikerar en batteritemperatur utanför intervallet. Fyra röda fasta lampor samtidigt indikerar ett laddarfel.

Kan jag ladda flera batterier samtidigt?

Ja, laddaren laddar batterierna parallellt. Den maximala totala effekten är 1 000 W och effekten per batteri är begränsad till 600 W.

Vilka temperaturer krävs för laddning?

Laddaren fungerar mellan -10 °C och 40 °C. Batteriet laddas inte om temperaturen är under 0 °C eller över 50 °C.

Vad gör jag om en röd lampa blinkar?

Det indikerar ett batterifel. Koppla bort laddaren från eluttaget i minst 2 minuter, anslut den sedan igen. Om problemet kvarstår, kontakta en auktoriserad Husqvarna-verkstad.

Hur underhåller jag laddaren?

Rengör inte laddaren med vatten. Kontrollera regelbundet att nätsladden inte är skadad. Koppla omedelbart bort om sladden är skadad. Förvara laddaren på en torr och frostfri plats.

Kan jag använda laddaren med en förlängningssladd?

Ja, men se till att förlängningssladden är lämplig för laddarens effekt och att den hålls borta från vatten, olja och vassa kanter.

Hur ska jag förvara laddaren?

Förvara den på ett låst, torrt, rent och frostfritt ställe vid en temperatur mellan 5 °C och 25 °C. Undvik direkt solljus. Laddare kan staplas.

Hur gör jag mig av med laddaren?

Kasta inte laddaren med hushållsavfallet. Återvinn den på en lämplig återvinningsplats för elektrisk och elektronisk utrustning i enlighet med lokala bestämmelser.

BRUKSANVISNING 40-C1000X4 HUSQVARNA

Symboler på produktet

Sådan samles produktet

Opladningsindikatorer

Symboler på produktet

Batteriladeren lader batteriene parallelt. Maksimal total ladeeffekt när du lader mer enn ett batteri, er 1000 W. Maksimal ladeeffekt när du lader ett batteri er 600 W.

Transport, förvaring och kassering.... 158

Tekniska data.... 158

Introduktion

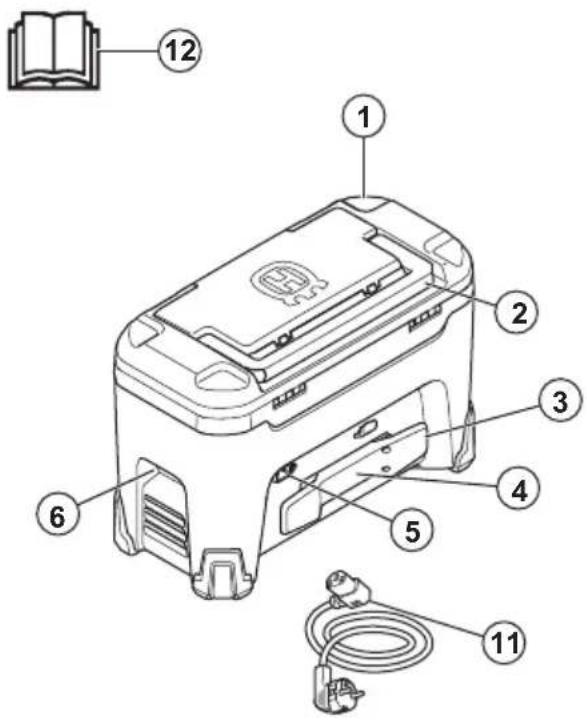

Produktöversikt

1. Laddare

2. Övre handtag

3. Strömsladdshållare

4. Förvaring för spårningsenhet

5. Strömkontakt

6. Sidohandtag

7. Förvaringsdel

8. Hänglåsögla

9. Batterifack

10. Laddningsindikatorer

11. Strömkabel

12. Bruksanvisning

Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Produkten överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

Produkten eller dess förpackning är inte hushållsavfall. Återvinn den på en plats för kassering av elektrisk och elektronisk utrustning.

Skydd mot vattenstänk.

Säkerhet

SÄKERHETSDEFINITIONER

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Viktiga säkerhetsinstruktion er

WARNING: Läs alla säkerhetsvarningar och alla anvisningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand eller allvarlig skada.

• Använd endast batteriladdaren 40-C1000X4 för att ladda originalbatterier på 36 V från Husqvarna. Se Tekniska data på sida 158 för information om specifika batterier.
• Placera inte föremål i kylningsöppningarna på laddaren.
• Försök inte ta isär eller reparera batteriladdaren.
• Använd inte andra strömsladdar än de som levererades med produkten.
• Kontrollera regelbundet att strömkabeln inte är skadad. Koppla omedelbart

bort batteriladdaren om strömkabeln är skadad.

• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från eluttaget genom att dra ut nätkontakten. Dra inte i strömkabeln.
• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte strömkabeln kläms i dörrar, stängsel eller liknande.
• Rengör inte batteriet eller batteriladdaren med vatten.
• Förvara batteriladdaren utom räckhåll för barn.
• Använd aldrig trasiga eller skadade batteriladdare eller batterier.
• Använd inte batteriladdaren om det finns risk för åska.
• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Dra ut nätkontakten till batteriladdaren vid rökutveckling eller brand.
• Sätt inte på något lock över batteriladdaren under drift.
• Denna produkt alstrar ett elektromagnetiskt fält under

drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

• Den här apparaten kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av apparaten och förstår de risker användandet medför. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Se till att batteriladdaren är i upprätt läge på en plan, horisontell yta under laddning.

Montering

Montera produkten

1. Anslut strömkontakten till produkten.

Drift

Drift

• Använd endast produkten när omgivningstemperaturen är mellan -10 och 40^ .

• Batteriet laddas inte om batteritemperaturen är högre än 50 °C.

• Batterierna laddas parallellt.

• Utsätt inte batteriladdaren för solljus.
• Håll alltid locket stängt när det är möjligt.

- Batteriet laddas inte om batteritemperaturen är lägre än 0 °C.

Laddningsindikatorer

Förfarande Grön	indikator	Röd in-dikator	Gul in-dikator	Beskrivning
Automatiskt funktionstest X X X Indikatorerna	blinkar	i en specifik ordning.
Batterikapacitet 0–79 % X Indikatorn blinkar	snabbt.
Batterikapacitet 80–100 % X Indikatorn blinkar	långsamt.
Batteritemperaturen är utanför intervallet. X	Kontinuerligt ljus.
Batteriet är fulladdat. X Kontinuerligt ljus.
Det är fel på batterifacket. X Kontinuerligt ljus.
Batterifel X Indikatorn blinkar.
Batteriladdarfel X 4 indikatorer tänds samtidigt.

Ladda batteriet

Batteriladdaren laddar batterierna parallellt. Den maximala totala laddningseffekten när du laddar mer än ett batteri är 1 000 W. Den maximala laddningseffekten när du laddar ett batteri är 600 W.

Laddningshastigheten ställs in efter batterityp, batterikapacitet och antal batterier som laddas.

OBSERVERA: Se till att batteriet, batteriladdaren och kontakterna på batteriet är rena och torra.

1. Anslut batteriladdaren till ett nätuttag.

OBSERVERA: Anslut endast batteriladdaren till den spänning och frekvens som anges på typskylten.

1. Anslut batterierna till batteriladdaren. Laddningsindikatorerna tänds.
2. Dra ut nätkontakten för att koppla bort batteriladdaren från nätuttaget. Dra inte i strömkabeln.

Felsökning

Batteriladdare

Tillstånd Eventuella fel Möjliga åtgärder
En eller flera indikatorer blinkar rött.	Batterifel. Koppla	bort batteriladdaren från eluttaget i minst två minuter. Anslut batteriladdaren till eluttaget. Om indikatorerna fortsätter att blinka rött ska du kontakta en godkänd serviceverkstad.
En eller flera indikatorer lyser rött.	Defekt laddare.	Koppla bort batteriladdaren från eluttaget i minst två minuter. Anslut batteriladdaren till eluttaget. Om indikatorerna fortsätter att lysa rött ska du kontakta en godkänd serviceverkstad.

Transport, förvaring och kassering

Transport och förvaring

• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.
• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.
• Placera produkten på en torr, frostfri och ren plats med rätt temperatur.
• Förvara produkten i temperaturer mellan 5 och 25 °C. Utsätt inte produkten för solljus.

• Laddarna kan förvaras ovanpå varandra.

• Följ lokala bestämmelser för kassering och tillämpliga förordningar.

• Återvinn batteriladdaren och förpackningen på lämplig anvisad plats.
• Om du vill ha mer information om hur du återvinner och kasserar batteriet kontaktar du din lokala Husqvarna-återförsäljare.

Avfallshantering

Husqvarna-produkter är inte hushållssopor och får endast kasseras enligt anvisningarna i den här handboken.

Tekniska data

Tekniska data

Tekniska data finns på typskylten på batteriladdaren.

	40-B140X 40-B220X 40-B330X BLi100 BLi200 BLi300
Kapacitet, Ah 4	6 9 2,5 5 9
