KULLANIM KILAVUZU 40-C1000X4 HUSQVARNA

TR Kullanım kılavuzu

Sorun giderme.... 162

Taşıma, depolama ve atma.... 163

Teknik veriler.... 163

Giriş,

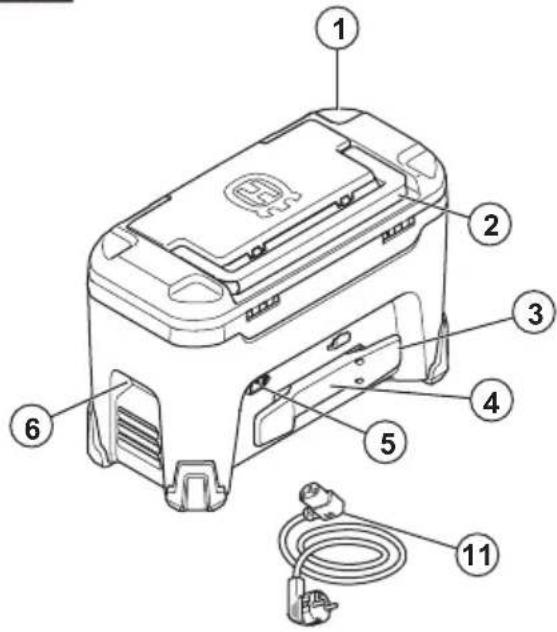

Ürüne genel bakış

1. Şarj Cihazı
2. Üst tutma yeri
3. Güç kablosu tutucusu
4. İzleme cihazı için depolama
5. Güç konektörü
6. Yan tutma yerleri
7. Depolama bölümü
8. Asma kilit halkası
9. Akü yuvaları
10. Şarj göstergeleri
11. Güç kablosu
12. Kullanım kılavuzu

Ürün üzerindeki semboller

Dikkatlı olun ve ürünü doğru kullanın. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Ürün, geçerli AT direktiflerine uygundur.

Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur.

Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü elektrikli ve elektronik ekipmanlara özel uygun bir atık tesisinde geri dönüştürün.

Su sıçramasına karşı koruma.

Güvenlik

GÜVENLİK TANIMLARI

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Önemli güvenlik talimatları

UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik

çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

• Husqvarna orijinal 36 V akülerini şarj etmek için sadece 40-C1000X4 akü şarj cihazını kullanın. Belirli aküler için bkz. Teknik veriler sayfada: 163.
• Şarj cihazının soğutma deliklerine herhangi bir nesne sokmayın.
• Akü şarj cihazını parçalarına ayırmaya veya onarmaya çalışmayın.
• Ürününüz için verilenden başka güç kablosu kullanmayın.
• Güç kablosunda hasar olmadığını düzenli olarak kontrol edin. Güç kablosu hasar görürse akü şarj cihazının bağlantısını derhal kesin.

• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazının prizle bağlantısını kesmek için elektrik fişini çekin. Güç kablosunu çekmeyin.

• Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Güç kablosunun kapılara, çitlere veya benzeri yerlere takılmadığından emin olun.

• Aküyü veya akü şarj cihazını suyla temizlemeyin.
• Akü şarj cihazını çocuklardan uzakta tutun.
• Arızalı ya da hasar görmüş akü veya akü şarj cihazı kullanmayın.
• Yıldırım düşme riskinin olduğu zamanlarda akü şarj cihazını kullanmayın.
• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Duman veya ateş tespit ederseniz akü şarj cihazının elektrik fişini çekip çıkarın.
• Çalışma sırasında akü şarj cihazının üzerini kapatmayın.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda

parazitlenmeye neden olabilir. Ciddi yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Bu cihaz, gözetim altında tutuldukları ya da cihazın güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.
• Şarj sırasında akü şarj cihazının düz ve yatay bir yüzey üzerinde dik konumda olduğundan emin olun.

Montaj

Ürünü monte etme

1. Elektrik fişini ürüne takın.

Çalışma

Çalışma

• Ürünü yalnızca ortam sıcaklığı -10°C / 14°F ile 40°C / 104°F arasındayken kullanın.

• Akü sıcaklığı 50°C / 122°F üzerindeyse akü şarj olmaz.

• Akü sıcaklığı 0°C / 32°F üzerindeyse akü şarj olmaz.

• Aküler paralel olarak şarj edilir.
• Akü şarj cihazını güneş ışığından uzak tutun.
• Mümkün olduğunda kapağı kapalı tutun.

Şarj göstergeleri

Prosedür Yeşil	göster-ge	Kırmızı göster-ge	Sarı göster-ge	Açıklama
Otomatik işlev testi X X X Göstergeler sırayla yanıp söner.
Şarj durumu %0-79 X Gösterge hızlı yanıp söner.
Şarj durumu %80–100 X Gösterge yavaşça yanıp söner.
Akü sıcaklığı aralığın dışında. X Sürekli ışık
Akü tamamen şarj olmuştur. X Sürekli ışık.
Akü bölmesinde bir hata mevcuttur. X Sürekli ışık.
Akü hatası X Gösterge yanıp söner.
Akü şarj cihazı hatası X 4 gösterge aynı anda yanar.

Aküyü şarj etme

Akü şarj cihazı aküleri paralel olarak şarj eder. 1'den fazla aküyü şarj ederken maksimum toplam şarj gücü 1000 W'tır. 1 aküyü şarj ederken maksimum şarj gücü 600 W'tır.

Şarj hızı akü tipine, şarj durumuna ve aynı anda şarj edilen akü sayısına göre belirlenir.

DİKKAT: Akünün, akü şarj cihazının ve akü üzerindeki terminallerin temiz ve kuru olduğundan emin olun.

1. Akü şarj cihazını bir prize takın.

DİKKAT: Akü şarj cihazını sadece nominal değerler plakasında belirtilen voltaj ve frekansa sahip bir prize bağlayın.

1. Aküleri akü şarj cihazına takın. Şarj göstergeleri yanar.
2. Akü şarj cihazının prizle bağlantısını kesmek için elektrik fişini çekin. Güç kablosunu çekmeyin.

Sorun giderme

Akü şarj cihazı

Durum Olası arızalar Olası prosedür
Bir veya daha fazla gösterge kırmızı renkte yanıp sönüyor.	Akü hatası.	Akü şarj cihazının prizle bağlantısını en az 2 dakika kesin. Akü şarj cihazını bir prize takın. Göstergeler kırmızı renkte yanıp sönmeye devam ederse yetkili servis noktınızla görüşün.
Bir veya daha fazla gösterge kırmızı renkte yanıyor.	Şarj cihazı arı-zalı.	Akü şarj cihazının prizle bağlantısını en az 2 dakika kesin. Akü şarj cihazını bir prize takın. Göstergeler kırmızı renkte yanmaya devam ederse yetkili servis noktınızla görüşün.

Taşıma, depolama ve atma

Taşıma ve depolama

• Hasar ve kazaları önlemek için taşıma sırasında ürünü güvenli şekilde bağlayın.
• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.
• Ürünü doğru sıcaklıktaki kuru, don olmayan ve temiz bir yere koyun.
• Ürünü, sıcaklığın 5°C (41°F) ile 25°C (77°F) arasında olduğu ortamlarda depolayın. Ürünü güneş ışığından uzak tutun.
• Şarj cihazları birbirinin üzerinde depolanabilir.

Bertaraf

Husqvarna ürünleri evsel atık değildir ve yalnızca bu kılavuzda belirtilen şekilde bertaraf edilmelidir.

• Yerel bertaraf gerekliliklerine ve geçerli düzenlemelere uyun.
• Akü şarj cihazını ve ambalajı uygun bir atık tesisinde geri dönüştürün.
• Akünün geri dönüşümü ve bertarafı hakkında daha fazla bilgi için yerel Husqvarna bayinizle görüşün.

Teknik veriler

Teknik veriler

Teknik veriler için akü şarj cihazının nominal değerler plakasına bakın.

	40-B140X 40-B	220X 40-B330X	BLi100 BLi200 BLi300
Kapasite, Ah 4	6 9 2,5 5 9
