Toote tüüp	Originaalne Husqvarna 36 V akulaadija
Mark	Husqvarna
Mudel	40-C1000X4
Aku pesade arv	4
Maksimaalne laadimisvõimsus (kokku)	1 000 W
Maksimaalne laadimisvõimsus (aku kohta)	600 W
Laadimise tüüp	Paralleelne
Sisendpinge	100-240 V AC, 50-60 Hz
Väljundpinge	36 V DC
Töötemperatuur	-10 °C kuni 40 °C
Aku laadimistemperatuur	0 °C kuni 50 °C
Mõõtmed (ligikaudsed)	45 x 30 x 25 cm
Kaal (ligikaudne)	4,5 kg
Valgusindikaatorid	Iga pesa jaoks roheline, punane, kollane indikaator
Ohutusfunktsioonid	Kaitse lühiste, ülekuumenemise ja vigase aku eest
Hooldus	Ärge puhastage veega, kontrollige juhet regulaarselt
Ladustamine	Kuivas ja puhtas kohas, kaitstuna külma eest, temperatuuril 5 °C kuni 25 °C
Aku ühilduvus	40-B140X, 40-B220X, 40-B330X, BLi100, BLi200, BLi300
Garantii	Vaadake Husqvarna standardtingimusi
Sertifikaadid	Vastab EL-i ja Ühendkuningriigi direktiividele

Korduma kippuvad küsimused - 40-C1000X4 HUSQVARNA

Milliseid akusid ma selle laadijaga laadida saan?

See laadija on mõeldud originaalsete Husqvarna 36 V akude laadimiseks. Ühilduvad mudelid on: 40-B140X, 40-B220X, 40-B330X, BLi100, BLi200 ja BLi300.

Kuidas akut laadida?

Veenduge, et akud ja laadija on puhtad ja kuivad, ühendage laadija pistikupessa, seejärel sisestage akud pesadesse. Laadimisindikaatorid näitavad olekut.

Mida tähendavad erinevad valgusindikaatorid?

Roheline indikaator vilgub kiiresti laadimisel 0–79%, aeglaselt 80–100% ja põleb pidevalt, kui laadimine on lõppenud. Pidev punane näitab pesa viga või temperatuuri väljaspool vahemikku. Vilkuv punane tähistab aku viga. Pidev kollane näitab aku temperatuuri väljaspool vahemikku. Neli samaaegselt põlevat punast indikaatorit näitavad laadija viga.

Kas ma saan laadida korraga mitut akut?

Jah, laadija laeb akusid paralleelselt. Maksimaalne koguvõimsus on 1000 W ja võimsus aku kohta on piiratud 600 W-ga.

Millised temperatuurid on laadimiseks vajalikud?

Laadija töötab temperatuuril -10 °C kuni 40 °C. Aku ei lae, kui selle temperatuur on alla 0 °C või üle 50 °C.

Mida teha, kui punane indikaator vilgub?

See näitab aku viga. Ühendage laadija vähemalt 2 minutiks pistikust lahti, seejärel ühendage uuesti. Kui probleem püsib, võtke ühendust Husqvarna volitatud spetsialiseeritud töökojaga.

Kuidas laadijat hooldada?

Ärge puhastage laadijat veega. Kontrollige regulaarselt toitejuhet kahjustuste suhtes. Kui juhe on kahjustatud, ühendage see kohe lahti. Hoidke laadijat kuivas ja külmavabas kohas.

Kas ma saan laadijat kasutada pikendusjuhtmega?

Jah, kuid veenduge, et pikendusjuhe vastab laadija võimsusele ja seda hoitakse eemal veest, õlist ja teravatest servadest.

Kuidas peaksin laadijat hoidma?

Hoidke seda lukustatud, kuivas, puhtas ja külmavabas kohas temperatuuril 5 °C kuni 25 °C. Vältige otsest päikesevalgust. Laadijaid võib virnastada.

Kuidas laadijat utiliseerida?

Ärge visake laadijat olmejäätmete hulka. Ringlussevõtmiseks viige see nõuetekohasesse elektri- ja elektroonikaseadmete töötlemiskohta vastavalt kohalikele eeskirjadele.

KASUTUSJUHEND 40-C1000X4 HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine....48

Tehnilised andmed.... 48

Sissejuhatus

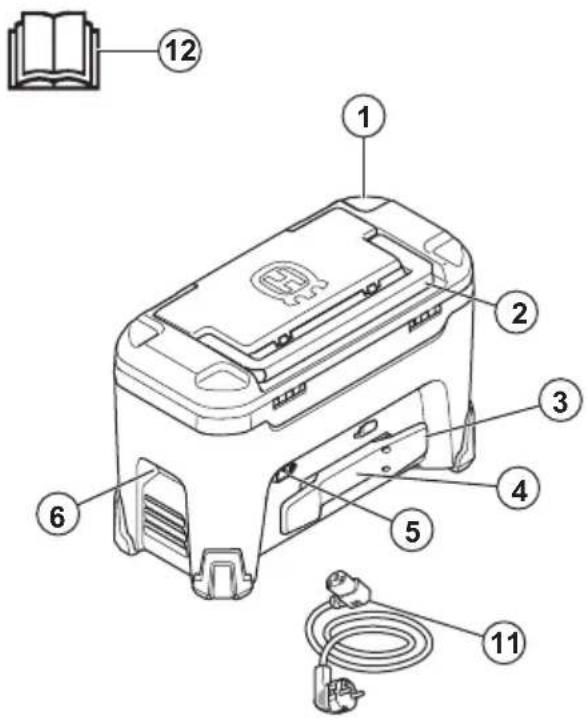

Toote tutvustus

1. Laadija
2. Ülemine käepide
3. Toitekaabli hoidik
4. Jälgimisseadme hoiupaik
5. Toitepistik
6. Külgmised käepidemed
7. Hoiupaiga osa
8. Tabaluku aas
9. Akupesad
10. Laadimise märgutuled
11. Toitekaabel
12. Kasutusjuhend

Sümbolid tootel

Olge ettevaatlik ja kasutage toodet õigesti. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

See toode vastab kehtivatele EÜ direktiividele.

See toode vastab kehtivatele UK direktiividele.

Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete heakskiidetud jäätmejaama.

Ohutus

OHUTUSE MÄÄRATLUSED

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Tähtsad ohutuseeskirjad

HOIATUS: Lugege läbi kõik ohutushoiatused ja kõik juhised. Hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

• 36 V Husqvarna originaalakude laadimiseks kasutage ainult akulaadijat 40-C1000X4. Vt jaotisest Tehnilised andmed Ik 48 konkreetseid akusid.
- Ärge sisestage ühtki eset laadija jahutusavadesse.
- Ärge püüdke akulaadijat lahti monteerida ega parandada.
- Kasutage ainult toote tarnekomplekti kuuluvaid toitekaableid.
- Kontrollige regulaarselt, et toitekaabel ei oleks kahjustatud. Kui toitejuhe on vigastatud, eemaldage akulaadija kohe vooluvõrgust.
- Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast

lahutamiseks tömmake pistik välja. Ärge tömmake toitejuhet.

• Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et toitejuhe ei jääks uste, väravate jms vahele.
• Ärge puhastage akut või akulaadijat veega.
• Hoidke akulaadija eemal lastest.
• Ärge kunagi kasutage rikkis või kahjustunud akulaadijat või akut.
• Ärge kasutage akulaadijat keskkonnas, kus esineb plahvatuse oht.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Suitsu või tule tekke korral eemaldage toitepistik akulaadijast.
• Ärge katke akut kasutamise ajal kinni.
• Toode tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida

aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Seda seadet tohivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

- Veenduge, et akulaadija on laadimise ajal püstises asendis tasasel horisontaalsel pinnal.

Kokkupanek

Toote kokkupanek

1. Ühendage toitepistik tootega.

Töö

Töö

• Kasutage toodet üksnes juhul, kui õhutemperatuur on vahemikus -10 °C kuni 40 °C.

• Akut ei laeta, kui aku temperatuur on üle 50 °C.

• Akut ei laeta, kui aku temperatuur on alla 0 °C.

• Akusid laetakse paralleelselt.
• Hoidke akulaadija eemal päikesevalgusest.
  • Võimaluse korral hoidke kaas alati suletud.

Laadimise märgutuled

Toiming Roheli-	ne märgutuli	Puna-ne märgutuli	Kollane märgutuli	Kirjeldus
Automaatfunktsiooni test X X X Märgutuled	vilguvad järjest.
Aku laetuse tase 0–79% X Märgutuli vilgub kiiresti.
Aku laetuse tase 80–100% X Märgutuli vilgub aeglaselt.
Aku temperatuur on vahemikust väljas. X Põleb pidevalt.
Aku on täis laetud. X Põleb pidevalt.
Akupesas esineb tõrge. X Põleb pidevalt.
Aku tõrge X Märgutuli vilgub.
Akulaadija tõrge X Neli märgutuld süttivad korraga.

Aku laadimine

Akulaadija laadib akusid paralleelselt. Maksimaalne kogu laadimisvõimsus, kui laadite rohkem kui üht akut, on 1000 W. Maksimaalne laadimisvõimsus ühe aku laadimisel on 600 W.

Laadimiskiiruse määrab aku tüüp, aku laetuse tase ja laetavate akude arv.

ETTEVAATUST: Veenduge, et akulaadija ja aku klemmid oleksid puhtad ja kuivad.

1. Ühendage akulaadija vooluvõrku.

ETTEVAATUST: Ühendage akulaadija ainult tüübisildil näidatud pinge ja sagedusega pistikupessa.

1. Ühendage akud akulaadijaga. Laadimise märgutuled süttivad.
2. Akulaadija eemaldamiseks vooluvõrgust tömmake toitepistik pistikupesast välja. Ärge tömmake toitejuhet.

Veaotsing

Akulaadija

Seisukord	Võimalikud tõr-ked	Võimalik tegevus
Üks või mitu märgutuld vil-guvad puna-selt.	Aku tõrge. Ühendage akulaadija vähemalt kaheks minutiks pistikupesast lahti. Ühendage akulaadija pistikupesaga. Kui märgutuled vilguvad endiselt punaselt, pöörduge volitatud hooldustöökoja poole.
Seisukord	Võimalikud törked	Võimalik tegevus
Üks või mitu märgutuld põlevad punaselt.	Defektne laadija.	Ühendage akulaadija vähemalt kaheks minutiks pistikupesast lahti. Ühendage akulaadija pistikupesaga. Kui märgutuled põlevad endiselt punaselt, pöörduge volitatud hooldustöökoja poole.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.
• Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Pange toode kuiva, külmumiskindlasse ja puhtasse kohta, kus on öige temperatuur.
• Hoidke akulaadijat hoiuruumis, mille temperatuur jääb vahemikku 5...25 °C. Hoidke seade eemal päikesevalgusest.
  • Laadijaid saab hoiustada üksteise peal.

Utiliseerimine

Husqvarna tooted ei kuulu olmejäätmete hulka ja need tuleb utiliseerida vastavalt käesolevas juhendis toodud juhistele.

• Järgige kohalikke utiliseerimiseeskirju ja kehtivaid seadusi.
• Taaskäidelge aku ja pakend sobivad jäätmekäitlusjaamas.
• Põhjalikumat teavet aku taaskäitlemise ja utiliseerimise kohta saate kohalikult Husqvarna edasimüüjalt.

Tehnilised andmed

Tehnilised andmed

Tehnilised andmed leiate akulaadija tüübisildilt.

	40-B140X 40-B220X 40-B330X BLi100 BLi200 BLi300
Mahtuvus, Ah 4	6 9 2,5 5 9
