Tuotetyyppi	Alkuperäinen Husqvarna 36 V akkulaturi
Merkki	Husqvarna
Malli	40-C1000X4
Akkupaikkojen lukumäärä	4
Maksimi latausteho (kokonais)	1 000 W
Maksimi latausteho (per akku)	600 W
Lataustyyppi	Rinnakkainen
Syöttöjännite	100-240 V AC, 50-60 Hz
Lähtöjännite	36 V DC
Käyttölämpötila	-10 °C - 40 °C
Akun latauslämpötila	0 °C - 50 °C
Mitat (noin)	45 x 30 x 25 cm
Paino (noin)	4,5 kg
Merkkivalot	Vihreä, punainen, keltainen merkkivalo jokaiselle paikalle
Turvatoiminnot	Suojaus oikosulkua, ylikuumenemista ja viallista akkua vastaan
Huolto	Älä puhdista vedellä, tarkista johto säännöllisesti
Säilytys	Kuivassa ja puhtaassa paikassa, suojassa pakkaselta, 5 °C - 25 °C lämpötilassa
Akkuyhteensopivuus	40-B140X, 40-B220X, 40-B330X, BLi100, BLi200, BLi300
Takuu	Katso Husqvarnan vakioehdot
Sertifioinnit	EU- ja UK-direktiivien mukainen

Usein kysytyt kysymykset - 40-C1000X4 HUSQVARNA

Mitä akkuja voin ladata tällä laturilla?

Tämä laturi on suunniteltu lataamaan alkuperäisiä Husqvarna 36 V akkuja. Yhteensopivat mallit ovat: 40-B140X, 40-B220X, 40-B330X, BLi100, BLi200 ja BLi300.

Kuinka ladata akku?

Varmista, että akut ja laturi ovat puhtaita ja kuivia, kytke laturi pistorasiaan, ja aseta akut paikoilleen. Latauksen merkkivalot osoittavat tilan.

Mitä eri merkkivalot tarkoittavat?

Vihreä merkkivalo vilkkuu nopeasti latauksen ollessa 0-79 %, hitaasti 80-100 %, ja palaa tasaisesti, kun lataus on valmis. Tasainen punainen ilmaisee lokeron virhettä tai lämpötilan olevan alueen ulkopuolella. Vilkk uva punainen merkitsee akkuvirhettä. Tasainen keltainen merkitsee akun lämpötilan olevan alueen ulkopuolella. Neljä tasaisesti palavaa punaista merkkivaloa samanaikaisesti ilmaisee laturin virhettä.

Voinko ladata useita akkuja samanaikaisesti?

Kyllä, laturi lataa akut rinnakkain. Kokonaismaksimiteho on 1 000 W, ja teho per akku on rajoitettu 600 W:iin.

Mitkä lämpötilat vaaditaan lataamiseen?

Laturi toimii -10 °C - 40 °C lämpötilassa. Akku ei lataa, jos sen lämpötila on alle 0 °C tai yli 50 °C.

Mitä tehdä, jos punainen merkkivalo vilkkuu?

Tämä ilmaisee akkuvirhettä. Irrota laturi pistorasiasta vähintään 2 minuutin ajaksi ja kytke se uudelleen. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Husqvarna-huoltoliikkeeseen.

Kuinka huoltaa laturia?

Älä puhdista laturia vedellä. Tarkista säännöllisesti, ettei virtajohto ole vaurioitunut. Irrota heti, jos johto on vaurioitunut. Säilytä laturi kuivassa ja pakkaselta suojatussa paikassa.

Voinko käyttää laturia jatkojohdon kanssa?

Kyllä, mutta varmista, että jatkojohto on laturin teholle sopiva ja että se pidetään erossa vedestä, öljystä ja terävistä reunoista.

Miten laturi tulee säilyttää?

Säilytä laturi lukitussa, kuivassa, puhtaassa ja pakkaselta suojatussa paikassa, lämpötilassa 5 °C - 25 °C. Vältä suoraa auringonvaloa. Latureita voidaan pinota.

Miten hävittää laturi?

Älä hävitä laturia kotitalousjätteen mukana. Kierrätä se asianmukaisessa sähkö- ja elektroniikkalaiteromun käsittelypisteessä paikallisten määräysten mukaisesti.

KÄYTTÖOHJE 40-C1000X4 HUSQVARNA

Kuljettaminen, säilyttäminen ja hävittäminen....53

Tekniset tiedot.... 53

Johdanto

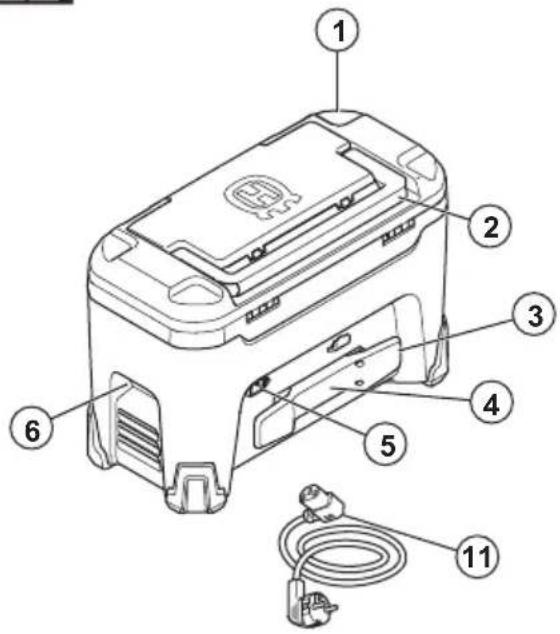

Tuotteen kuvaus

1. Laturi
2. Yläkahva
3. Virtajohdon pidike
4. Jäljityslaitteen säilytys
5. Virtaliitin
6. Sivukahvat
7. Säilytyslokero
8. Lukon silmukka
9. Akkupaikat
10. Varaustilan ilmaisimet
11. Virtajohto
12. Käyttöohje

Tuotteen symbolit

Ole varovainen ja käytä tuotetta oikein. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tuotetta.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavien UK-säädösten vaatimukset.

Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

Suojattu roiskuvalta vedeltä.

Turvallisuus

TURVALLISUUSMÄÄRITELMÄ T

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä

käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS:

Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Tärkeitä turvaohjeita

VAROITUS: Lue kaikki turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

• Käytä akkulaturia 40-C1000X4 vain alkuperäisten 36 V:n Husqvarna-akkujen lataamiseen. Katso kohdasta Tekniset tiedot sivulla 53 tiettyjä akkuja koskevat tiedot.
• Älä aseta mitään esineitä akkulaturin jäähdytysaukkihin.
• Älä yritä purkaa tai korjata akkulaturia.
• Käytä vain tuotteen mukana toimitettuja virtajohtoja.
• Tarkista virtajohto säännöllisesti vaurioiden varalta. Irrota akkulaturi sähköverkosta heti, jos virtajohto on vaurioitunut.
• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä

pistoke ulos. Älä vedä virtajohdosta.

• Pidä kaikki kaapelit ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Varmista, ettei virtajohto jää ovien, aitojen tai muiden vastaavien esineiden väliin.
• Älä pese akkua tai akkulaturia vedellä.
• Pidä laturi poissa lasten ulottuvilta.
• Älä käytä viallista tai vaurioitunutta laturia tai akkua.
• Älä käytä laturia ympäristöissä, joissa voi salamoida.
• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Jos havaitset savua tai tulta, irrota laturin pistoke pistorasiasta.
• Älä peitä akkulaturia käytön aikana.
• Tuote muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä

aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen tuotteen käyttämistä.

- Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistinvarainen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää laitetta, mikäli he ovat saaneet ohjausta tai ohjeita laitteen turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laturia ilman valvontaa.

- Aseta akkulaturi pystyasentoon tasaiselle ja vaakasuoralle pinnalle latauksen ajaksi.

Asentaminen

Tuotteen kokoaminen

1. Kytke virtapistoke tuotteeseen.

Käyttö

Käyttö

• Käytä tuotetta ainoastaan olosuhteissa, joissa lämpötila on -10 40^ / 14 104^ .

• Akku ei lataudu, jos akun lämpötila on yli 50 °C / 122 °F.

• Akku ei lataudu, jos akun lämpötila on alle 0 °C / 32 °F.

• Akkuja ladataan rinnakkain.
• Pidä laturi poissa auringonvalosta.
• Pidä kansi aina suljettuna, kun se on mahdollista.

Lataustilan merkkivalot

Toimenpide Vihreä	merkivalo	Punai-nen merkivalo	Keltai-nen merkivalo	Kuvaus
Automaattinen toimintatesti X X X Merkkivalo	tot vilkuv	at järjesty	ksessä.
Varaustila 0–79 % X Merkkivalo vilkkuu nope	easti.
Varaustila 80--100 % X Merkkivalo vilkkuu	hitaasti.
Akun lämpötila on sallitun alueen ulkopuo-lella.			X	Jatkuva valo.
Akku on ladattu täyteen. X Jatkuva valo.
Akkukotelossa on toimintahäiriö. X Jatkuva	valo.
Akkuvirhe X Merkkivalo vilkkuu.
Akkulaturin virhe X Neljä merkkivaloa syttyy	samaan	aikaan.

Akun lataaminen

Akkulaturi lataa akut rinnakkain. Jos ladattavana on useampi kuin yksi akku, kokonaislatausteho on enintään 1 000 W. Jos ladattavana on yksi akku, enimmäislatausteho on 600 W.

Latausnopeus määräytyy akun tyypin, varaustilan ja ladattavien akkujen määrän mukaan.

HUOMAUTUS: Varmista, että akku, laturi ja akun liittimet ovat puhtaat ja kuivat.

1. Liitä akkulaturi pistorasiaan.

HUOMAUTUS: Liitä laturi pistorasiaan, jonka jännite ja taajuus ovat tyyppikilven mukaisia.

1. Kytke akut akkulaturiin. Latauksen merkkivalot syttyvät.

2. Irrota laturi pistorasiasta vetämällä sähköpistokkeesta. Älä vedä virtajohdosta.

Vianmääritys

Akkulaturi

Tila Mahdolliset	viat Mahdollinen toimenpide
Yksi tai useampi merkkivalo vilkkuu punaisena.	Akkuvirhe. Irrota	akkulaturi pistorasiasta vähintään 2 minuutin ajaksi. Liitä akkulaturi pistorasiaan. Jos merkkivalot vilkuvat edelleen punaisena, ota yhteys hyväksyttyyn huoltoliikkeeseen.

Tila Mahdolliset	viat Mahdollinen toimenpide
Yksi tai useampi merkkivalo palaa punaise-na.	Viallinen laturi. Irrota akkulaturi pistorasiasta vähintään 2 minuutin ajaksi. Liitä akkulaturi pistorasiaan. Jos merkkivalot palavat edelleen punaisena, ota yhteys hyväksyttyyn huoltoliikkeeseen.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.
• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.
• Siirrä tuote kuivaan, pakkaselta suojattuun ja siistiin paikkaan, jossa on sopiva lämpötila.
• Säilytä tuotetta olosuhteissa, joissa lämpötila on 5...25 °C (41...77 °F). Suojaa tuote auringonvalolta.
• Latureita voidaan säilyttää päällekkäin.

Hävittäminen

Husqvarna-tuotteet eivät ole kotitalousjätettä. Ne on hävitettävä vain tässä oppaassa kuvatulla tavalla.

• Noudata paikallisia hävittämisvaatimuksia ja säädöksiä.
• Kierrätä akkulaturi ja pakkaus asianmukaisessa kierrätyspisteessä.
• Lisätietoja akun kierrätyksestä ja hävittämisestä saat paikalliselta Husqvarna-jälleenmyyjältä.

Tekniset tiedot

Tekniset tiedot

Tekniset tiedot ovat laturin arvokilvessä.

	40-B140X 40-B220X 40-B330X BLi100 BLi200 BLi300
Kapasiteetti, Ah	4 6 9 2,5 5 9
