NAUDOJIMO INSTRUKCIJA 40-C1000X4 HUSQVARNA

LT Operatoriaus vadovas

Gedimai ir jų šalinimas....89

Transportavimas, saugojimas ir utilizavimas.... 89

Techniniai duomenys....89

lvadas

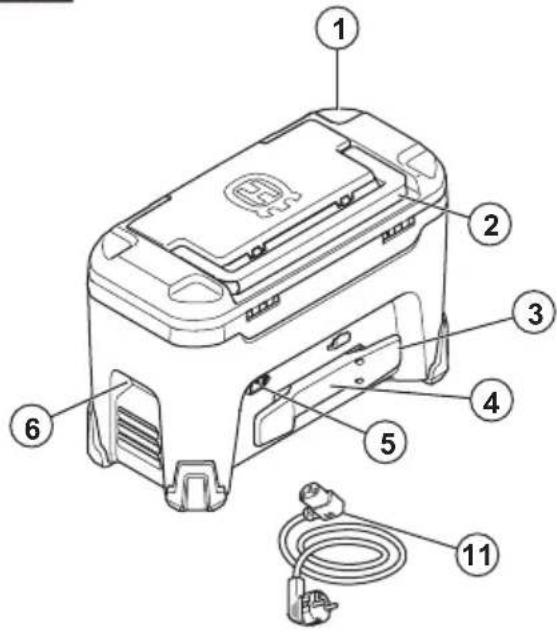

Gaminio apžvalga

1. |kroviklis
2. Viršutinė rankena
3. Maitinimo laido laikiklis
4. Stebėjimo įrenginio laikymo vieta
5. Maitinimo jungtis
6. Šoninės rankenos
7. Laikymo vietos skyrius
8. Kilpa spynai
9. Akumuliatoriaus lizdai
10. |krovos indikatoriai
11. Maitinimo laidas
12. Naudojimo instrukcija

Simboliai ant gaminio

Būkite atsargūs ir tinkamai naudokite gamini. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.

Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

Šis gaminys atitinka taikomas EB direktyvas.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite gaminį perdirbimui į atitinkamą elektros ir elektronikos įrenginių utilizavimo vietą.

Apsauga nuo vandens purslu.

Sauga

SAUGOS ŽENKLŲ REIKŠMĖS

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis.

PERSPÉJIMAS:

Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudiojamas, kai kyla pavojus sugadinti gaminj, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Svarbūs saugos nurodymai

PERSPÈJIMAS:

Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite patirti elektros smūgį, sukelti gaisrą ir (arba) rimtai susižeisti.

• Naudokite tik akumuliatoriaus jkroviklj „40-C1000X4“ originaliems „Husqvarna“ 36 V akumuliatoriams krauti. Žr. Techniniai duomenys psl. 89 konkretiems akumuliatoriams.
• Nekiškite objektų i įkroviklio aušinimo angas.
• Nebandykite akumuliatoriaus ikroviklio išmontuoti ar taisyti.
• Naudokite tik kartu su gaminiu pateiktą maitinimo laidą.

• Reguliariai tikrinkite, ar nepažeistas maitinimo laidas. Jei maitinimo laidas yra pažeistas, nedelsdami atjunkite akumuliatoriaus jkroviklj.

• Nekelkite akumuliatoriaus ikroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus ikroviklj nuo maitinimo lizdo, ištraukite kištuką. Netraukite už elektros laido.

• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad maitinimo laido neprispaustų durys, tvoros ar pan.
• Nevalykite akumuliatoriaus ar jkroviklio vandeniu.
• Saugokite akumuliatoriaus ikroviklj nuo vaikų.
• Nenaudokite pažeisto arba neveikiančio akumuliatoriaus įkroviklio arba akumuliatoriaus.
• Nenaudokite akumuliatoriaus ikroviklio, kai kyla žaibo pavojus.
• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio maitinimo kištuką.
• Darbo metu nedėkite dangtelio ant akumuliatoriaus įkroviklio.

- Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

- Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus prietaiso naudojimo ir supranta gresiančius pavojus. Vaikams su prietaisu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

- lšitikinkite, kad akumuliatoriaus įkroviklis įkrovimo metu yra vertikalioje padėtyje ant lygaus horizontalaus paviršiaus.

Surinkimas

Gaminio surinkimas

1. Prijunkite maitinimo kištuką prie gaminio.

Naudojimas

Naudojimas

• Gaminj naudokite, tik kai aplinkos temperatūra yra nuo -10 °C (14 °F) iki 40 °C (104 °F).
• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.

• Jei akumuliatoriaus temperatūra yra mažesnė nei 0 °C (32 °F), jo nepavyks įkrauti.

• Akumuliatoriai jkraunami lygiagrečiai.

• Laikykite akumuliatoriaus jkroviklj atokiau nuo saulės šviesos.
• Jei jmanoma, visada laikykite uždarytą dangti.

lkrovos indikatoriai

Veiksmai Žalias	indikatorius	Raudonas indikatorius	Geltonas indikatorius	Aprašymas
Automatinis funkciju patikrinimas X X X Indikatoriai mirksi paeiliui.
Įkrovos būsena 0–79 % X Indikatorius greitai mirksi.
Įkrovos būsena 80–100 % X Indikatorius lėtai mirksi.
Akumuliatoriaus temperatūra yra už diapa-zono ribų.			X	Nuolat šviečia.
Akumuliatorius visiškai įkrautas. X Nuolat šviečia.
Akumuliatoriaus skyriuje įvyko klaida. X Nuolat šviečia.
Akumuliatoriaus klaida X Indikatorius mirksi.
Akumuliatoriaus įkroviklio klaida X 4 indikatoriai įsižiebia tuo pačiu metu.

Akumuliatoriaus jkrovimas

Akumuliatoriaus jkroviklis lygiagrečiai jkrauna akumuliatorius. Maksimali bendra jkrovimo galia jkraunant daugiau nei 1 akumuliatorių yra 1000 W. Maksimali jkrovimo galia jkraunant 1 akumuliatorių yra 600 W.

Įkrovimo greitis priklauso nuo akumuliatoriaus tipo, įkrovos būsenos ir įkraunamų akumuliatorių skaičiaus.

PASTABA: Isitikinkite, kad akumuliatorius, akumuliatoriaus ikroviklis ir gnybtai yra švarüs ir sausi.

1. Prijunkite akumuliatoriaus jkroviklj prie maitinimo lizdo.

PASTABA: Prijunkite akumuliatoriaus jkroviklī tik prie nominalių parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

1. Prijunkite akumuliatorius prie ikroviklio. [sižiebia ikrovos indikatoriai.
2. Ištraukite akumuliatoriaus jkroviklj iš maitinimo lizdo. Netraukite už elektros laido.

Gedimai ir jų šalinimas

Akumuliatoriaus ikroviklis

Būklė Galimi gedimai Galima procedūra

Vienas ar keli indikatoriai mirksi raudona spalva.	Akumuliatoriaus klaida.	Atjunkite akumuliatoriaus įkroviklį nuo maitinimo lizdo bent 2 min. Prijunkite akumuliatoriaus įkroviklį prie maitinimo lizdo. Jei indikatoriai ir toliau mirksi raudona spalva, pasikonsultuokite su patvirtintu techninės priežiūros atstovu.
Vienas ar keli indikatoriai šviečia raudonai.	Įkroviklis su defektu.	Atjunkite akumuliatoriaus įkroviklį nuo maitinimo lizdo bent 2 min. Prijunkite akumuliatoriaus įkroviklį prie maitinimo lizdo. Jei indikatoriai ir toliau šviečia raudonai, pasikonsultuokite su patvirtintu techninės priežiūros atstovu.

Transportavimas, saugojimas ir utilizavimas

Gabenimas ir laikymas

• Saugiai pritvirtinkite gaminį prieš jį transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.
• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neigalioti asmenys.
• Laikykite gamini sausoje, neužšalančioje ir švarioje vietoje, kurioje yra tinkama temperatūra.
• Gaminį laikykite temperatūroje nuo 5 °C (41 °F) iki 25 °C (77 °F). Laikykite gaminį atokiau nuo saulės šviesos.
• İkroviklius galima laikyti vieną ant kito.

Šalinimas

„Husqvarna“ gaminiai néra buitinės atliekos ir turi būti išmesti šiame vadove nurodytu būdu.

• Laikykitės vietinių atliekų šalinimo reikalavimų ir galiojančių teisės aktų.
• Išmeskite akumuliatoriaus įkrovikli ir pakuotę atitinkamoje atlieku šalinimo vietoje.
• Norėdami gauti daugiau informacijos apie tai, kaip perdirbti ir išmesti akumuliatorių, kreipkitės į vietinių Husqvarna prekybos atstovą.

Techniniai duomenys

Techniniai duomenys

Techninių duomenų ieškokite akumuliatoriaus įkroviklio nominalių parametru plokštelėje.

40-B140X 40-B220X 40-B330X BLi100 BLi200 BLi300

Talpa, Ah 4 6 9 2,5 5 9
