HƯỚNG DẪN NGƯỜI DÙNG 40-C1000X4 HUSQVARNA

VI Sách huống dẫn sử dụng

ZH 操作手册

7-11

54-59

60-64

65-69

80-84

90-94

0-104

1

0-115

1

127-132

133-138

139-143

144-148

149-153

154-158

159-163

1

169-172

Contents

Introduction....2

Safety....3

Assembly....4

Operation....4

Khắc phục sự cố....167

Vận chuyển, bảo quản và thải bỏ.... 167

Dữ liệu kỹ thuật....168

Giới thiệu

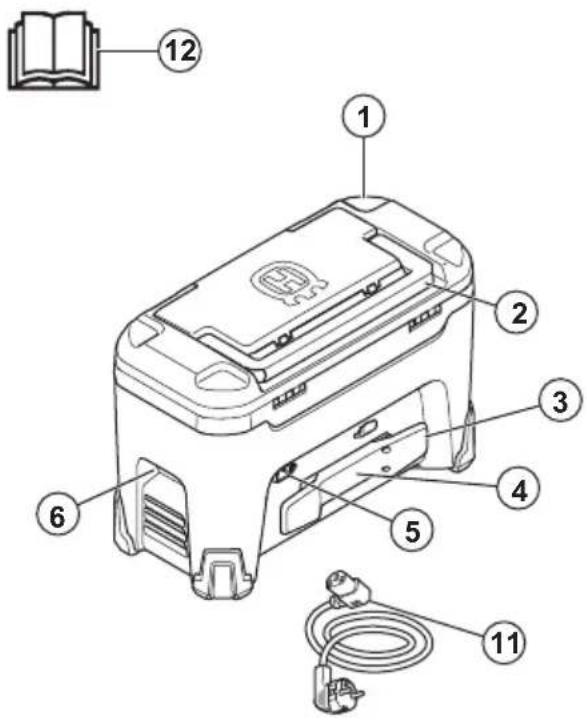

Tổng quan về sản phẩm

1. Bộ sạc

2. Tay nằm trên

3. Giá đồ dây điện

4. Ngăn dụng thiết bị theo dõi

5. Đầu nổi điện

6. Tay nằm bên

7. Phàn bào quản

8. Mất móc khóa

9. Khe gǎn pin

10. Chỉ báo sạc

11. Dây điện

12. Sách huống dẫn vận hành

Các ký hiệu trên sản phẩm

Cẩn thận và sử dụng sản phẩm chính xác. Sản phẩm này có thể gây rủi ro trọng thương hoặc tử vong cho người vận hành hoặc người khác.

Đọc kỹ sách hướng dẫn vận hành và chắc chấn bạn đã hiểu rõ các chỉ dẫn trước khi sử dụng.

Sàn phẩm tuân theo các Chỉ thị hiện hành của Ủy ban châu Âu (EC).

Sản phẩm này tuân thủ các quy định áp dụng của Vương quốc Anh.

Sản phẩm hoặc bao bì sản phẩm không phải là rác thải gia đình. Tái chế sản phẩm tại địa điểm thải bỏ áp dụng cho thiết bị điện và điện tử.

Bảo vệ chống nước bản.

An toàn

ĐỊNH NGHĨA AN TOÀN

Cảnh báo, cần thận và lưu ý được sử dụng để báo hiệu các phần đặc biệt quan trọng của sách hướng dẫn.

CẢNH BÁO: Được sử dụng khi có nguy cơ xảy ra thuống tích hoặc tử vong cho người vận hành hoặc người đúng xem nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

CHÚ Ý: Được sử dụng khi có nguy cơ làm hồng sản phẩm, các vật liệu khác hoặc khu vực gần kê nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

Lưu ý: Được sử dụng để cung cấp thêm thông tin cần thiết trong tình huống cụ thể.

Chỉ dẫn an toàn quan trọng

CẢNH BÁO: Đọc toàn bộ cảnh báo an toàn và toàn bộ hướng dẫn. Không tuân theo những cảnh báo và chỉ dẫn có thể gây điện giật, gây cháy và/hoặc trọng thường.

• Chỉ sử dụng bộ sạc pin, 40-C1000X4 để sạc pin Husqvarna 36 V chính hăng. Tham khảo Dữ liệu kỹ thuật trên trang 168 để biết pin cụ thể.
• Không được đặt bất kỳ vật vào các khe làm mát của bộ sạc.
• Không được cổ găng tháo hoặc sửa chữa bộ sạc pin.
• Không được sử dụng dây điện khác loại được cấp cùng sản phẩm của bạn.
• Thường xuyên kiểm tra tình trạng hư hỏng của dây điện. Lập tức ngắt kết nối bộ sạc pin nếu dây điện bị hỏng.
• Không nhắc bộ sạc pin bằng cách kéo dây điện lên. Để ngắt bộ sạc pin khởi ở cấm

điện, hãy rút phích cắm. Không được kéo dây điện.

• Đế tất cả cáp và cáp kéo dài tránh xa nước, dầu và các cạnh sắc. Đảm bảo dây điện không bị kẹt vào cửa, hàng rào hoặc vật tương tự.
• Không được vệ sinh pin hoặc bộ sạc pin bằng nước.
• Giữ bộ sạc pin tránh xa trẻ em.
• Không sử dụng bộ sạc pin hoặc pin có khiếm khuyết hoặc bị hồng.
• Không được sử dụng bộ sạc pin khi có rủi ro sét đánh.
• Không được sử dụng bộ sạc pin gần các vật liệu dễ bốc cháy hoặc các vật liệu có thể ăn mòn. Rút phích cắm bộ sạc pin nếu có khói hoặc lửa.
• Không được che phủ bộ sạc pin khi đang vận hành.
• Sản phẩm này khi hoạt động sẽ tạo ra một trường điện tử. Trường điện tử này ở một số tình huống có thể can thiệp chủ động hoặc thụ động

vào các bộ phận cấy ghép y khoa. Để giám rủi ro trọng thuống hoặc tử vong, chúng tôi khuyến những ai đang sử dụng các bộ phận cấy ghép y khoa hãy hỏi ý kiến bác sĩ và nhà sản xuất bộ phận cấy ghép y khoa trước khi sử dụng sản phẩm này.

- Trẻ em từ 8 tuổi trở lên và người có sức khỏe kém, suy yếu khả năng cảm giác hoặc tâm thần hay thiếu kinh nghiệm và kiến thức có thể sử dụng thiết bị này nếu họ được giám sát hoặc chỉ dẫn cách sử dụng thiết bị một cách an toàn và nằm rõ các mối nguy liên quan. Trẻ em không được đùa nghịch với thiết bị. Trẻ em không được vệ sinh và bảo trì mà không có sự giám sát.

- Đảm bảo bộ sạc pin được đặt thẳng đúng trên bề mặt phẳng, nằm ngang trong khi sạc.

Lắp ráp

Cách lắp ráp sản phẩm

1. Cảm phích cảm điện vào sản phẩm.

Vận hành

Vận hành

• Chỉ sử dụng sản phẩm ở nơi có nhiệt độ môi trường từ -10°C/14°F đến 40°C/104°F.

• Pin không sạc nếu nhiệt độ pin cao hơn 50°C/122°F.

• Pin không sạc nếu nhiệt độ pin thấp hơn 0°C/32°F.

• Các pin được sạc song song.
• Giữ bộ sạc pin tránh xa ánh mặt trời.
• Luôn đóng nắp khi có thể.

Chỉ báo sạc

Quy trình Chỉ	báo xanh lá	Chỉ báo đỏ	Chỉ báo vàng	Mô tả
Kiểm tra chức năng tự động X X X Chỉ báo nhập nháy theo trình tự.
Tình trạng sạc 0–79% X Chỉ báo nhập nháy nhanh.
Tình trạng sạc 80–100% X Chỉ báo nhập nháy chậm.
Nhiệt độ pin ngoài phạm vi. X Sáng liên tục.
Pin được sạc đầy. X Sáng liên tục.
Xãy ra lỗi trong ngăn để pin. X Sáng liên tục.
Lỗi pin X Chỉ báo nhập nháy.
Lỗi bộ sạc pin X 4 chỉ báo sáng cùng lúc.

Cách sạc pin

Bộ sạc pin sạc các pin song song. Tổng công suất sạc tối đa khi bạn sạc nhiều hơn 1 pin là 1000 W. Công suất sạc tối đa khi bạn sạc 1 pin là 600 W.

Tốc độ sạc được thiết lập theo loại pin, tình trạng sạc và số lượng pin được sạc.

CHÚ Ý: Đảm bảo pin, bộ sạc pin và các công trên pin sạch sẽ và khô ráo.

1. Nôi bộ sạc pin với ở cắm điện.

CHÚ Ý: Chỉ kết nối bộ sạc pin với ở cẩm điện có điện áp và tần số được quy định trên biển thông số.

1. Kết nối các pin với bộ sạc pin. Chỉ báo sạc sáng lên.

2. Rút phích cắm đề ngắt kết nối bộ sạc pin khởi ở cắm điện. Không được kéo dây điện.

Khắc phục sự cố

Bộ sạc pin

Tình trạng Lỗi có	thể Quy trình khả thi
Một hoặc nhiều chỉ báo nhắp nháy màu đỏ.	Lỗi pin. Ngắt kết	nối bộ sạc pin khởi ở cẩm điện trong tối thiểu 2 phút. Nối bộ sạc pin với ở cẩm điện. Nếu chỉ báo tiếp tục nhắp nháy màu đỏ, hãy trao đổi với đại lý bảo dưỡng được phê duyệt.
Một hoặc nhiều chỉ báo có màu đỏ.	Bộ sạc bị hòng.	Ngắt kết nối bộ sạc pin khởi ở cẩm điện trong tối thiểu 2 phút. Nối bộ sạc pin với ở cẩm điện. Nếu chỉ báo tiếp tục có màu đỏ, hãy trao đổi với đại lý bảo dưỡng được phê duyệt.

Vận chuyển, bảo quản và thải bổ

Vận chuyển và bảo quản

- Tháo sản phẩm an toàn trong khi vận chuyển đề ngăn hư hỏng và sự cố.

- Giữ sản phẩm trong khu vực có khóa để ngăn trẻ em hoặc người không có phận sự tiếp cận.

• Để sản phẩm ở nơi khô ráo, không đóng bằng và sạch sẽ với nhiệt độ chính xác.

• Bảo quản sản phẩm ở nơi có nhiệt độ từ 5°C (41°F) đến 25°C (77°F). Giữ sản phẩm tránh xa ánh mặt trời.
  • Có thể bảo quản bộ sạc xếp chồng lên nhau.

Thải bỏ

Sản phẩm Husqvarna không phải là rác thải sinh hoạt và chỉ được thải bờ theo quy định trong sách hướng dẫn này.

• Tuân thủ các yêu cầu và quy định thải bỏ địa phương áp dụng.
• Tái chế bộ sạc pin và bao bì ở địa điểm thải bỏ áp dụng.
• Trao đổi với đại lý Husqvarna tại địa phương của bạn để biết thêm thông tin về cách tái chế và thải bỏ pin.

Dữ liệu kỹ thuật

Dữ liệu kỹ thuật

Đế biết dữ liệu kỹ thuật, hãy tham khảo biển thông số của bộ sạc pin.

	40-B140X 40-B220X 40-B330X BLi100 BLi200 BLi300
Công suất, Ah 4 6 9 2,5 5 9

内容

引言....169

安全性....170

安装....171

操作....171

故障排除.... 172

运输、存放和废弃处理....172

技术参数.... 172

引言

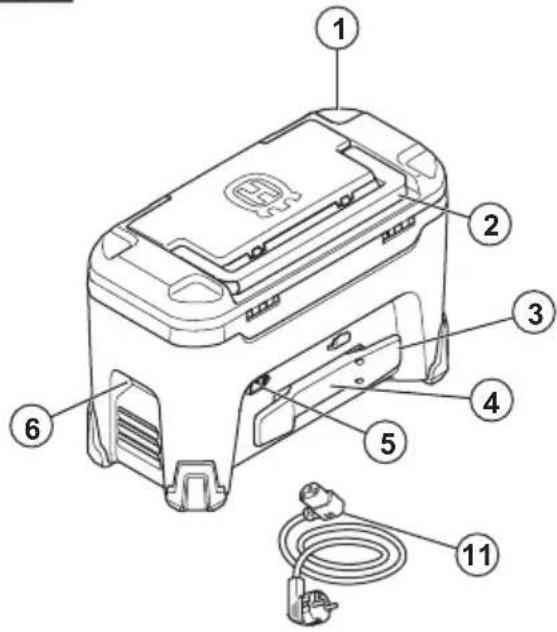

产品概览
