HASZNÁLATI ÚTMUTATÓ 44319 Wiha

Az utasításban használt szimbólumok 92

Áttekintés 92

Szállítási terjedelem 92

Funkcióterjedelem 93

Komponensek 93

Szimbólumok a készüléken 93

A biztonságról 94

Rendeltetésszerű használat 94

Felhasználói követelmények 94

Fennmaradó veszélyek 94

A használat előtt....94

Használat előtti biztonság intézkedések 94

Önellenörzés (öntcszt)....95

Használat 96

Feszültségvizsgálat 96

Egypólusú lázisvizsgálat 96

Forgómező vizsgálat 96

Folytonosság-/diódavizsgálat....96

Data-hold funkció 97

Elemcsero....97

A használat után 97

Ápolás 97

Szállítás és tárolás 97

Ártalmatlanítás 97

Karbantartás és hibaelháritás....97

Szörviz és jótállás....98

Müszaki adatok 98

Tipustábla 98

Az utasításról

A jelen utasítás a „Feszültség- és folytonosságvizsgáló 12 – 1000 V AC, CAT IV“ (a továbbiakban: készülék) biztonságos és hatékony használatát ismerteti. Órizze meg a későbbi felhasználás céljábóll! A munkavégzés megkezdése előtt olvassa el az utasítást. A biztonságos munkavógzés feltótele a jelen utasításban szereplő biztonsági tudnivalók és cselekvési utasítások betartása. Tartsa be a helyi baleset-megeiőzési előírásokat és általános biztonsági szabályokat a készülék alkalmazási területén.

A jelen utasítást szerzői jog védi.

A kézikönyv harmadik télnek törénő továbbadása, bármilyen tomában történő sokszorosítása – akár kivonatosan is –, valamint a tartalom felhasználása és/vagy közlöse, kívóve a bolső célokra, a Wiha Workzouge GmbH (a továbbiakban: gyártó) irásbeli jóváhagyása nélkül nem megengedett. A jogsértő magatartást kárterítést von maga után. A gyártó fenntartja a jogot, hogy további igényeket érvényesítsen.

Az utasításban használt szimbólumok

FIGYELMEZTETÉSI

A szimbólu m potenciális veszélyes helyzetre utal, amely figyeimen kívül hagyása esetén halálhoz vagy súlyos sérülésekhez vezethet.

KÖRNYEZETVÉDELEMI!

A szimbólum potenciális környezeti veszélyekre utal.

INFÓ!

A szimbólum kiemeli a hasznos tippeket és ajánlásokat, valamint információkat a hatókony és problémamentos működóshoz.

Áttekintés

Szállítási terjedelem

• 1x feszüllség- és folytonosságvizsgáló
• 2x 1,5 V AAA elem
  • 2x 4-mm vizsgálóhegy adapter (lecsavarható)
  • 2x vizsgálóhegy védelem
• 1x használati utasítás

HASZNÁLATI UTASÍTÁS

Funkcióterjedelem

• Legmagasabb biztonsági szint CAT IV 1000 V
• Feszültségkijelzés 1000 V AC / 1500 V DC értékig
• Polaritáskijelzés
• Integrált mérési pont világítás
• Auto Power On/Off

• LED kijelző és egy további, megvilágított LCD kijelző
- Egypólusú fázisvizsgálat
- Forgómező vizsgálat
- Akusztikus és optikai folytonosság-/dióclavizsgálat

Komponensek

1 4 mm vizsgálóhegy adapter (locsavarhaló)

2 Vizsgáóhegy L2+

3 Mérési pont világítás

4 Akusztikus és optikai figyelmeztetés veszélyes feszüllségre (> 50 V AC / > 120 V DC)

b Optikai folytonosság- és diódav zsgálat

6 Balra/jobbra torgó mező vizsgálat

7 Mogvilágitott LCD kijolző loszültsóg, polantás- és gyenge elem kijelzéssel

8 [Mérési pont világítás ☐] gomb

9 Hemrekesz

10 2x 1,5 V AAA elem

11 Flemrekesz fedele kereszthornyú csavarral (PH1)

12 Por- és fröccsenő víz ellen védett ház (IP64 védettségi fokozat) gumírozott markolatfelületekkel

13 LED kijelző

14 Vizsgálóhegy L1-

Szimbólumok a készüléken

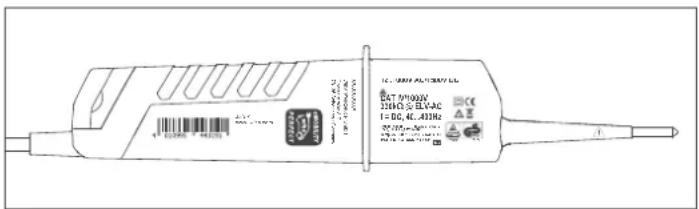

A készülék hátoldala (típustábla)

Védelem kettős vagy megerősítés szorint. Áraműlós elleni védolom.

Az eszközt a TÜV Rheinland tanúsította, és rendelkezik a „Geprüfte Sichemeit” jóváhagyási pecséttel, amelyet a német törvény szabályoz.

Feszültség alatt történő munkavégzésre alkalmas készülék.

CAT IV Legmagasabb biztonsági szint. A kisfeszültségű hálózati áramforráshoz csatlakoztatott vizsgalati és mérési áramkörökre vonatkozik.

CE A készülék megfelel az európai követelményeknek.

A készüléket és tartozékeit ne dobja a háztartási hulladókba (lásd "Artalmatlanítás" című tejezetet a 97. oldalon).

LED kijelző

Folytonosségnál, veszélyes feszültségnél (> 50 V AC /> 120 V DC) és feszültségnél az egypólusú fázisteszt során hangjelzés hallható.

A O Folytonosságnál, veszélyes feszültségnól (> 50 V AC / > 120 V DC) és feszültségnél az egypólusú tázisteszt során az FI V LED vlágít. Ha az elemek lemerültek, az ELV LED vlágításával a készülék ugyancsak veszélyes feszültséget mutat.

Rx O Folytonosságnál világít (max. kb. 500 kΩ) (lásd „Folytonosság-/diódavizsgálat" című fejezetet a 96. oldalon).

L R Jobbra forgó mező esetén a LED R világít. Balra forgó mező esetén a LED L világít (lásd, "Forgómező vizsgálat" című fejezetet a 96. oldalon).

^12 A következőképpen jelzi a feszültsógpolaritást;

AC: LED + és -12 V világít

+ DC: LED +12 V világít

- DC: LED -12 V világít és a „-“ szirnbóluurn jelenik meg az LCD kijelzőn (lásd „Feszültségvizsgálat” című fejezetet a 96. oldalon)

50 ○ A mért feszültséget jelzi. 230 V-os aljzat esetén pl. 230 V értékig világítanak

24 O a LED-ek. A kövelkező feszültségek jelezhelők ki a LED-ekkel: 12, 24, 50, 120, 230, 400, 690, 1000 V.

LCD kijelző

Gyenge elem osetén világít a szimbólum.

0000 Kijelzi a mert értéket.

HOLD Data hold funkció aktiválva.

v Mért feszültség esetén világít a szimbólum.

A biztonságról

Rendeltetésszerű használat

A készülék vállakozó elektromos mozők vizsgálatára szolgál. A készüléket csak a kézikönyvben ismertetett alkalmazásokra szánták, mint például feszültség-, egypólusú tázis-, torgómező, tolytonosság- és ciódavizsgálatok. A készüléket csak a megadott névéleges feszültségtartományoan és 1000 V AC / 1500 V DC feszültségű elektromos rendszerekben szabad használni.

A rendeltetésszerű használat magában foglalja a jelen utasításban szereplő összes információ betartását is. A rendeltetésszerű használattól eltérő vagy azon túlmenő használat nem rendeltetésszerűnek minősül.

Rendellenes használat

• Ha elhajlottak az L1- ⑭ vagy L2+ ② vizsgálóhegyek, ne használja tovább a készülóket.
• Csak feszültségvizsgálathoz használja az L1- vagy L2 + vizsgálóhegyeket.
• Ne használja a készülék kijelző jeleit mérési célokra.

Felhasználói követelmények

Felhasználónak minősülnek a villarnossági szakemberek vagy szakképzett személyek, akik megfelelő képzettséggel rendelkeznek, és ismerik a folyamalthoz kapcsolódó veszélyeket, és azt, hogy hogyan lehet ezeket ekerülni a készülék használata során.

Felhasználónak minősülnek azok a személyek, akiktől elvárható, hogy megbízhatóan vógozzók munkájukat. A korlátozott reakcióképességű, pl. kábítószer, alkohol vagy gyógyszer hatása alatt álló személyek nem használhatják a készűléket.

Képzése, ismerete és tapasztalata, valamint a vonatkozó szabványok és előirások ismerote miatt a folhasználó képcs szakszerűen és biztonságosan munkát vogyozni a készülékkel. A telhasználó képes önállóan felismemi és elkerülni a munkával kapcsolatos veszélyeket.

Fennmaradó veszélyek

A készülék megfelel a technika jelenlegi állásának és a jelenlegi biztonsági követolményoknek. Ennek ollenóre továbóra is fennállnak fennmaradó veszólyek, amelyek körültekintő fellépést igényelnek.

Sérülésveszély az elemek helytelen kezelése esetén!

Nom mogfelelő kezelős esetén az clemok felrobbanhatnak vagy káros folyadékok léphetnek ki. Az elemek folyadékával való érintkezés esetén sérülés- és életveszély áll fenn.

• Ne kísérelje meg tölteni az elemeket.
• Ne zárja rövidre az elem „+” és „-” érintkezőit.
• Ne tegye ki az elemeket nedvességnek.
• Ne változtassa meg az elemek formáját, ne nyissa fel és ne szerelje szét az elemekel.
• Tartsa távol az elemeket a forró környezettől.
• A kilépett folyadék börrel való érintkezése esetén alaposan mossa meg az érintett területet vízzel.
• A kilépett lólyadék szembe kerülése esetén öblitse ki a szemet tiszta vízzel és forduljon orvoshoz.
• A kilépett folyadék lenyelése esetén öblítse ki szájüreget, igyon sok vizet és foróuljon orvoshoz. Ne hánylasson.

Áramütés veszélye!

A feszültség alatt álló alkatrészek megérintése esetén közvetlen életveszély áll fern.

• Ha a szigetelés megsérült, azonnal kapcsolja ki a készüléket és ne használja tovább a hibás készüléket.
• Ne végezzen javítást a készüléken, hanem vegye fel a kapcsolatot a vovőszolgálattal.
• A rövidzárlat elkerülése érdekében tartsa távol a készüléket a nedvességtől.

A használat előtt

Használat előtti biztonság intézkedések

• A használat elött cllonőrizze a készülék megfelelő működését egy ismort feszültségforráson, pl. 230 V-os aljzaton. Ügyeljen a kábeltörésekre és a kifolyt elemekre.
• A használat során a markolatfelületeknél fogva tartsa a készüléket, soha ne érintse meg az L1- ① és L2; ② vizsgálchegyeket, és ne takarja le a LED ⑬ és LCD ⑦ kijelzőt.
• Tartsa távol a készüléket nedvességtől és robbanásveszélyes környezettől.
• A használat előtt ellonőrizzo az elemek ⑩ állapotál és szükség esetén cserölje ki az elemeket.
• Ne használja a készüléket nyitott elemrekesszel ⑨!
• Ha az Ön biztonsága már nem garantált, kapcsolja ki a készüléket és biztosítsa az újrafei használás ellen. A biztonság pl. a kövelkező esetekben nem garantált:
• A ház ⑫ megsérült vagy repedések találhatók rajta.

HASZNÁLATI UTASÍTÁS

• A készülék már nem hajtja végre megtelelően a szükséges vizsgálatokat.
• A készüléket túl hosszú ideig kedvezőtlen körülmények között tárolták (lásd „Szállítás és tárolás” című fejczetot a 97. oldalon).
• A készülék szállítás közben megsérült.
  • Folyadék lép ki az elemekből
• A készülék kábelei megsérültek.
• A készüléket csak -5 és +40 °C közötti környezeti hőmérsékleten és max. relativ páratartalom 85% melett használja. Csak ezáltal garantálható pontos mérési eredmény.
• Erős háttérzaj esetén ellenőrizze, hogy hallható-e készülék hangjelzése.

A feszültségvizsgáló belső impedanciájától függően különféle lehetőségek varnak az „Üzemi feszültség elérhető“ vagy „Üzemi feszültség nem elérhető” kijelzésére, amikor zavaró feszültség van jelen.

• A viszonylag alacsony belső impedanciájú feszültségvizsgáló készülék nem jelzi ki az összes olyan zavaró feszültséget, amelynek eredeti értéke az ELV felett van a 100 kΩ referenciaértékhez képest. Ha a vizsgált rendszerkomponensekkel órintkozésbe krül, a feszültségvizsgáló készülék a kisülős miatt ideiglencsen csökkentheti a zavaró feszültségeket az ELV alatti szintre; a feszültségvizsgáló eltávoltása után a zavaró feszültség visszatér az eredeti értékre. Ha az „Üzemi feszültség elérhető” kijelzés nem jelenik meg, erősen ajánlott a földelő eszköz behelyezése a munka megkezdése előtt.

- A viszonylag magas belső impedanciájú feszültségvizsgáló készülék nem jelzi egyértelműen az „Üzemi feszültség nem áll rendelkezésre” kijelzést a 100 kΩ referenciaárolókhoz képost, ha az zavaró feszültség fornáll. Ha az „Üzemi feszültség elérhető” kijelzés megjelenik egy olyan rendszertől elkülönítettnek tekintett komponensnél, akkor erősen ajánlott további intézkedések (pl. megfelelő feszültségvizsgálóval, az elektromos hálózat leválasztási pontjának szemrevételezéssel stb.) meghozatala a vizsgálandó rendszerkomponens „Üzemi feszültség nem elérhető” állapotának igazolására és annak meghatározására, hogy a feszültségvizsgáló által kijelzett feszültség zavaró feszültség.

- A belső impodancia két értékének megadásával rendelkező feszültségvizsgáló megtelett a zavaró feszültségek kezelésének végrehajtási vizsgálatát, és (a műszaki koriátok között) képes megkülönböztetni az üzemi feszültséget és a zavaró feszültséget, és közvellenül vagy közvetetten képes kijelezni a meglévő feszültsóg típusát.

Auto Power On/Off

Auto Power On

• A készülék és a mérési pont világítás ③ automatikusan bekapcsol, ha kb. 6 V AC/DC feszültség van jelen, vagy az L2+ ② vizsgálóheggyel végzett egypólusú fázisvizsgálatnál.
• A [ ] gomb ⑧ megnyomásával a készülék és a mérési pont világítás bekapcsol.

Auto Power Off

• A készülék és a mérési pont világítás ③ 30 s után automatikusan kikapcsol, ha az L1- ⑭ és L2+ ② vizsgálóhegyek nem kapnak jelet.
• A készülék és a mérési pont világítás manuálisan is kikapcsolható. Ehhez tartsa nyomva 6 s-nál hosszabb ideig a [ ] gombot 8.

Önellenőrzés (önteszt)

Az Ön biztonsága érdekében a készülék önellenőrzéssel rendelkezik. Az önellenőrzés során a LED kijelző ⑬ LED-jeinek, az LCD kijelző ⑦ szimbólumainak, a hangjelzés, valamint a mérési pont világítás ③ működési tesztjére kerül sor.

A használat előtt és után mindig végezzen önellenőrzést, hogy meghatározhassa a készülék működését.

Ehhez a következő lépéseket végezze el:

Ne végezzen feszültségvizsgálatokat, amíg az önellenőrzés aktiválva van!

1. Kapcsolja ki a készüléket, és győződjön meg arról hogy az
   L1- ⑭ és L2+ ⑦ vizsgálóhegyek nem kapnak jelet. 30 s után kapcsolja a készülék és a mérési pont világítás automatikusan kikapcsol.
   i A készülék és a mérési pont világítás manuálisan is kikapcsolható. Ehhez tartsa nyomva 6 s-nál hosszabb ideig a [★] gombot ⑧.

2. Zárja rövidre az L1- és L2+ fázisokat az L1- és L2+ vizsgálóhegyek összeérintésével.

A LED kijelző LED-joi, az LCD kijelző szimbólumai és a mérósi pont világítás világítanak. A hangjelzés 3 s ideig hallatszik.

1. Ha az összes LED vagy egyes LED-ek, valamint az LCD kijelző szimbólumai vagy a mérési pont világítás nem világítanak, vagy nem hallatszik hangjelzés, a készülék használata nem biztonságos. Cserélje ki az elemeket (ítsd „Elemcsere” című tejezetet a 97. oldaion) és indítsa újra az onellenőrzést.

2. Ia az önellenőrzés ismét sikertelen, a készülék nem biztonságos és ezért nem szabad használni. Forduljon a vovöszolgálathoz (fásd „Szerviz és jótállás” című fejezetet a 98. oldalon).

Az elemek cseréjekor az önellenőrzés automatikusan elindul.

Használat

Feszültségvizsgálat

1. Tartsa az L1- ⑭ és L2+ ② vizsgálóhegyeket a vizsgálandó objektumhoz.

2. A feszültséget a LED-ek és az LCD kijelző ⑦ jelzik ki.

3. Ha a feszültség túllépi az 50 V AC / 120 V DC értéket, hangjelzés hallatszik.
4. A készülék a következőképpen jelzi a feszültségpolaritást:

AC: LED + és -12 V világít

+ DC: LED +12 V világít

- DC: LED -12 V világít és a „-” szimbólu m jelenik meg az LCD kijelzón

- Ha az L2+ vizsgálóhegyen negatív/pozitív teszültség van jelen, az LCD kijelzön -/+ szimbólum jelenik meg az érték előtt.

A feszültségvizsgálat során a LED L vagy R világíthat.

Az L1- és L2+ vizsgálóhegyek rögzített állapotban ugyanolyan távolságra vannak, mint az aljzat érintkező nyílásai, tehát lehetőség van egykezes vizsgálat elvégzésére.

Egypólusú fázisvizsgálat

Az áramköri tesztet nemcsak ezen egypólusú fázisteszttől kell függővé tenni. A pontos eredmény elérése érdekében végezzen feszültségvizsgálatot is.

A pontos mérést nem lehet elérni, ha a felhasználó vagy a vizsgált objektum szigetelési/földelési feltételei nem kielégítőek, pl. szigetelt padló és festett felületek esetén.

1. Tartsa az 12+ ② vizsgálóhegyet a vizsgálandó objektumhoz.

Az ELV LED világít. Hangjelzés hallatszik, ha a feszültség értéke nagyobb, mint kb. 100 V AC.

Forgómező vizsgálat

i A LED L és R különféle vezetékrendszerekkel működtethető, de pontos teszteredményt csak háromfázisú négyvezetékes rendszerrel kaphatunk.

A pontos mérést nem lehet elérni, ha a felhasználó vagy a vizsgált objektum szigetelési/földelési feltételei nem kielégítőek, pl. szigetelt padló és festett felületek esetén.

A készülék Önhöz, mint földhöz viszonyítja a fázisnövekedési sorrendet.

1. Markolja meg teljes felületükben a markolatokat, hogy biztosítsa a kapacitív csatlakozást a földhöz.
2. Tartsa az L1- 14 és L2+ 2 vizsgálóhegyeket a vizsgálandó objekturnhoz.
   A fázis-fázis feszültséget a LED-ek jelzik ki;
   Jobbra forgó mező esetén a LED R világít.
   Balra forgó mező esetén a LED L világít.
3. Most végezzen keresztellenőrzést a felcserélt L1- és L2 + vizsgálóhegyekkel.
   A forgási sorrendnek mindig meg kell változnia.

Folytonosság-/diódavizsgálat

1. A vizsgálandó objektumnak feszültségmentesnek kell lennie.
   Végezzen feszültségvizsgálatot flásd „Feszültségvizsgálat” című fejezetet a 96. oldalonj).
2. Kapcsolja be a készüléket az L1- ⑫ és L2+ ② vizsgálóhogyok
   összeérintésével vagy a [ ] gomb 8 megnyomásával.
3. Tartsa az L1- és L2+ vizsgálóhegyeket a vizsgálandó objektumhoz
   Folytonossagnál (max kb. 500 kΩ) a LED Rx világít és hangjelzés hallatszik.
   Ha nem állapítható meg folytonosság, a készülók kb. 30 s után automatikusan kikapcsol.

Ha a készülék ki van kapcsolva és folytonosság állapítható meg, a készülék automatikusan bekapcsol.

Diódák esetén a I FD Rx világít és hangjelzés hallatszik, ha az 1 1- az anódra az 1 2+ a katódra van csatlakoztatva. Ha a készülék fordítva van csatlakoztatva a diódára, a készülék nem jelez ki folytonosságol.

HASZNÁLATI UTASÍTÁS

Data-hold funkció

A Data-hold módban a készülék az LCD kijelzőn ⑦ mindig az utoljára menlett mérési eredményt jelzi ki. A Data-hold módban nem frissül az LCD kijelző, függetlenül attól, hogy a készülék feszültség alatt álló vagy feszültségmentes objektumra van csatakoztatva. A LED-ek mindig az aktuálisan mért feszültséget jelzik ki, még Data-hold módban is.

1. A Data-hold funkció aktiválásához tartsa nyomva 2 s-nál hosszabo ideig a [ ] gombot ⑧. Ekkor egy hangjelzés hallatszik, valamint megjelenik a „HOLD” szimbólum.
2. A Data-hold funkció inaktiválásánoz tartsa ismét nyomva 2 s-nál hosszabb ideig a [☐] gombot. Ekkor egy hangjelzés hallatszik.

Elemcsere

i Az elemek cseréje előtt győződjön meg arról, hogy a készülék feszültségmentes-e. A biztonság érdekében végezzen feszültségvizsgálatot (lásd „Feszültségvizsgálat” című fejezetet a 96. oldalon).

Az elemeket 10 a következő esetekben kell kicserélni:

• A folytonosságvizsgálatot már nem lehet sikerosen elvégozni.

• Az LCD kijelzón ⑦ világít a szimbólum.

• Lazítsa meg a csavart az elemrekesz fedelén ⑪.

• Vegye le az elemrekesz fedelét.
• Távolítsa el a két lemerült elemet és ártalmatlanítsa azokat környezetbarát módon (lásd „Ártalmatlanítás” című fejezetet a 97. oldalon).
• Helyezze be két új elemel (1,5 V AAA) az elemrekeszbe ⑨.
  i Az elemek behelyezésekor ügyeljen az elemrekeszben feltüntetett polaritásra.
• Rögzítse az elemrekesz fedelét.

A használat előtt győződjön meg arról, hogy az elemrekesz zárva van-e.

Az elemek cseréjekor az önellenőrzés automatikusan elindul (lásd „Önellenőrzés (önteszt)“ című fejezetet a 95. oldalon).

A használat után

Ápolás

• A karbanlartás előtt kapcsolja ki a készüléket, és győződjön meg arról, hogy feszültségmentes-e.
• Rendszeresen törölje át a készüléket egy enyhén benedvesített ronggyal.
• Ne használjon súroló- vagy oldószereket.
• Tartsa szárazon, lisztán és olajtól és zsírtól mentesen a markolatfelületeket.
• Rendszeresen ellenőrizze, hogy kifogástalanul működnek-e, nem szorulnak-e, nem törtek- vagy sérültek-e meg a készülék alkatrészei és tartozékai.

Szállítás és tárolás

• Ne tegye ki a készüléket közvetlen napsugárzásnak, magas hőmérsékletnek vagy nedvességnek.
• Távolítsa el az clemeket, ha hosszú ideig nem használja, szálítja vagy tárolja a készüléket.

Ártalmatlanítás

Környezeti veszély nem megfelelő ártalmatlanítás általl!

A nem megfelelő ártalmatlanítás veszélyt jelenthet a kömyezetre.

- A készülék árlalmatlanítása előtt távolítsa el az elemeket.

• Ne dobjá a háztartási hulladékba az elemeket és a készüléket.
• Bízza az elektromos és elektronikai hulladékok ártalmatlanítását arra szakosodott vállalatokra.
• Ha kélségei vannak, kérjen információl a környezelbarát ártalmattanításról a helyi hatóságoktól vagy a speciális hulladékkezelő vállalatoktól.

Karbantartás és hibaelhárítás

• A készülék nem igényel karbantartást, ha az utasításnak megfelelően használja.
• Ha a készülék már nem működőképes, fordujon a Wiha Werkzeuge hivatalos vevőszolgálalához.
• Ha elhajlottak az L1- és L2+ vizsgálóhegyek, semmi esetre se használja tovább a készüléket!
• Távolítsa el az elemeket, ha hosszú ideig nem használja, szálítja vagy tárolja a készülékel.
• A használat előtt javíttassa meg a sérült alkatrészeket.
• Ne végezzen hibaelhárítást!
• Kérdés és pótalkatrész rendelés esetén mindig adja meg a készülék típustáblaján (lásd „Tipustábla“ című fojozotot a 98, oldalon) feltüntotott cikkszámot.
• A készülék javításával és karbantartásával kapcsolatos információk, robbantott ábrák és pótalkatrész információk megtalálhatók a www.wiha.com oldalon

Szerviz és jótállás

Ha a készülék már nem működőképes, kérdése van, vagy információra van szüksége, forduljon a Wiha Werkzeuge hivatalos vevőszolgálatához:

Vevőszolgálat

A jelen utasítás figyeimen kívül hagyásából eredő anyagi károk vagy személyi sérülések esetén a garancia érvényét veszti. Következményi károkért a gyártó nem vállal felelősséget!

Műszaki adatok

Kijelző 13 LED, 4-jegyű LCD kijelző

Háttérvilágítás igen

Polaritáskijelzés automatikus

Feszültségtartomány ± 12/24/50/120/230/400/690/1000 V 12 - 1000 V AC / 12 - 1500 V DC

Frekvenciatartomány 40 – 400 Hz

Bemeneti áram ≤ 3,5 mA (690 V AC) ≤ 6 mA (1500 V DC)

Egypólusú tázisvizsgálat 100 – 1000 V AC

Forgómező vizsgálat 170 – 1 000 V

Akuszlikus és optikai folytonosság / 0 - 500 kΩ - 50% diódavizsgálat

Túlfeszültség kategória CAT IV 1000 V

Vódottsógi fokczat IP64

Szabvány EN 61010-1, EN 61243-3:2014

Data-hold Mért feszültségérték

Auto Power On/Off igen

4 mm vizsgálóhegy adapter lecsavarható

Mórotok (H x Sz x Ma)	240 x 75 x 30 mm
Súly	kb. 270 g
LED kijeiző (ELV)	>50 V AC / >120 V DC
LED kijoiző saját idojc	1 s
(100% névleges feszültség mellett)

LCD tartomány pontosság ± 3 % ± 3 számjegy (± 6 - 1000 V AC / 6 - 1500 V DC)

LCD felbontás 1 V

LCD tartománytúllépés kijelzés OL

Csúcsáram ≤ 3,5 mA (1000 V mellett)

Mérési időtartam 30 s BE/működősi idő, 240 s KI/nelyreállítási idő

Belső energiatogyasztás kb. 80 mA

Elem 2x 1,5 V AAA / IEC LR03

Üzemi hömérséklet -5 - +40 °C

Tárolási hömérséklet -20 - +70 °C

Max. relativ páratartalom 85 %

Feszültségvizsgálat max. magassága 2000 m

Szennyezettségi fok 2

Kábelhossz kb. 1,2 m

Típustábla

A típustábla a készülék hátoldalán található.
