HASZNÁLATI ÚTMUTATÓ 45217 Wiha

Biztonsági intézkedések 4

Áramütés és egyéb veszélyek veszélye 4

Rendeltetésszerű használat 5

Kezelőszervek és kijelző 6

Vizsgák előkészítése 7

Automatikus be- és kikapcsolás 7

Automatikus kikapcsolás 7

Önteszt 7

Tesztek lefolytatása 7

Feszültség tesztek 7

Egypólusú fázis teszt 8

Egypólusú fázisteszt rotációs terepi teszt 8

FI/RCD kioldási teszt 8

Folytonossági teszt (Rx) 8

Dióda teszt 8

Ellenállási teszt 9

Mérési pont világítás 9

Hold funkciót 9

Frekvencia teszt 9

Kábelszakadás észlelése NCV-vel 9

Elemcsere....10

Műszaki adatok 10

Tisztítás és tárolás 11

Biztonsági utasítások 11

Szerviz és garancia 11

Utasítások a feszültségvizsgálón és az utasításokban

Vigyázat! Figyelmeztetés veszélyhelyzetre, vegye figyelembe a használati utasítást.

Értesítés. Kérjük, figyeljen.

Vigyázat! Veszélyes feszültség, áramütés veszélye.

Alkalmas feszültség alatti munkára.

Folyamatos kettős vagy megerősített szigetelés a DIN EN 61140 II. kategória szerint.

Megfelel az EU követelményeinek.

Megfelel az Egyesült Királyság követelményeinek.

A készülék megfelel a WEEE-irányelvnek (2012/19/EU).

A kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és használatához szükségesek. A készülék használata előtt figyelmesen el kell olvasni a használati utasítást, és minden tekintetben be kell tartani.

Az utasítások figyelmen kívül hagyása vagy a figyelmeztetések és megjegyzések figyelmen kívül hagyása a felhasználó életveszélyes sérüléséhez és a készülék károsodásához vezethet.

Bevezetés

45217 feszültségvizsgáló egy univerzálisan alkalmazható feszültségvizsgáló forgótér-irányteszttel, folytonossági teszttel, egypólusú fázisteszttel és FI/RCD védőeszköz kioldási tesztjével. A feszültségmérők a legújabb biztonsági előírások szerint készülnek, és biztonságos és megbízható munkát biztosítanak.

A 45217 feszültségmérőt a következő pontok jellemzik

• Az IEC 61243-3:2014 szerint készült
• Mérési kategória (CAT.) IV 600 V, III 1000 V
- AC és DC feszültség vizsgálata 0,5 V és 1000 V AC és 1500 V DC között
- Polaritásjelző
- Egypólusú fázis teszt
- Kétpólusú fázissorrend meghatározása földdel szemben
- Hibaáram-védelmi készülékek kioldási tesztje
- Folytonossági teszt
- Ellenállási teszt
• Automatikus be- és kikapcsolás
• Mérési pont világítás fehér LED-del
• IP64 (IEC 60529)
- Vibrációs motor
• TRMS

Kicsomagolás után ellenőrizze, hogy a készülék sértetlen-e. A szállítás tartalmazza

• 1x feszültségvizsgáló 45217
• 2x 4 mm-es teszthegy adapter
• 2x CAT III/ 1000 V tesztcsúcs védelem
• 2x 1,5 V-os elem (AAA, IEC LR03)
• 1x használati útmutató

Biztonsági intézkedések

! Feszültségvizsgálók a feszültségvizsgálókra vonatkozó biztonsági előírásoknak megfelelően épültek, ellenőrizték és biztonsági szempontból tökéletes állapotban hagyták el a gyárat. Ennek az állapotnak a megőrzése érdekében a felhasználónak be kell tartania a jelen kézikönyvben található biztonsági előírásokat.

A kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és használatához szükségesek. A készülék használata előtt figyelmesen el kell olvasni a használati utasítást, és minden tekintetben be kell tartani.

Áramütés és egyéb veszélyek kockázata

Az áramütés elkerülése érdekében óvintézkedéseket kell betartani, ha 120 V (60 V) DC vagy 50 V (25 V) effektív váltóáram feletti feszültséggel dolgozik. A DIN VDE szerint ezek az értékek a még megérinthető feszültségek határát jelentik (a zárójelben lévő értékek a tiltott területekre, pl. mezőgazdasági területekre vonatkoznak).

A feszültségvizsgálót nem szabad használni, ha az akkumulátortér nyitva van.

Minden vizsgálat előtt győződjön meg arról, hogy a mérővezeték és a mérőeszköz kifogástalan állapotban van. Ügyeljen arra, hogy nincsenek-e megszakadt kábelek vagy esetleg szivárgó akkumulátorok.

HASZNÁLATI UTASÍTÁS

A készüléket és a tartozékokat csak a kijelölt markolatokon szabad megérinteni, a kijelzőelemeket nem szabad letakarni. A teszthegyek érintését minden körülmények között kerülni kell.

készülék csak a megadott mérési tartományokban és 1000 V AC / 1 500 V DC kisfeszültségű rendszerekben használható.

A készülék csak a kijelölt mérőköri kategóriában használható.

Minden használat előtt és után ellenőrizni kell a készülék megfelelő működését (pl. ismert feszültségforrás használatával).

A feszültségellenőrzők nem használhatók tovább, ha egy vagy több funkció meghibásodik, vagy ha nincs jele annak, hogy készen állnak a működésre.

Esőben vagy csapadékban végzett vizsgálatok nem megengedettek.

A helyes kijelzés csak -15 °C és 50 °C közötti hőmérséklet-tartományban garantált, 85% alatti relatív páratartalom mellett.

Ha a kezelő biztonsága már nem garantált, a készüléket üzemen kívül kell helyezni, és biztosítani kell a véletlen használat ellen.

A biztonság már nem garantált

• nyilvánvaló sérülés
• Repedések vagy egyéb sérülések a házon
• ha a készülék már nem végzi el a kívánt méréseket/teszteket
• túl hosszú és kedvezőtlen tárolási körülmények
• Szállítás okozta károk
• szivárgó elemek

A készülék megfelel az összes EMC-irányelvnek. Ennek ellenére nagyon ritka esetekben előfordulhat, hogy az elektromos készülékeket zavarja a feszültségmérő, vagy hogy a feszültségmérőt más elektromos készülékek zavarják.

Soha ne használja a készüléket robbanásveszélyes környezetben.

A készüléket csak képzett személyek használhatják.

Az üzembiztonság már nem garantált átalakítások vagy átalakítások esetén.

A készüléket csak felhatalmazott szerviztechnikus nyithatja fel.

Ha a „Feszültség jelen van“ üzenet jelenik meg annak ellenére, hogy a vizsgált alkatrészt leválasztottnak tekintik a rendszerről, erősen ajánlott további mérések elvégzése annak megállapítására, hogy a mért feszültséget zavaró feszültség okozza-e vagy sem.

Rendeltetésszerű használat

A készülék csak olyan feltételekkel és célokra használható, amelyekre tervezték. A biztonsági előírásokat, a műszaki adatokat és a környezeti feltételeket különösen be kell tartani.

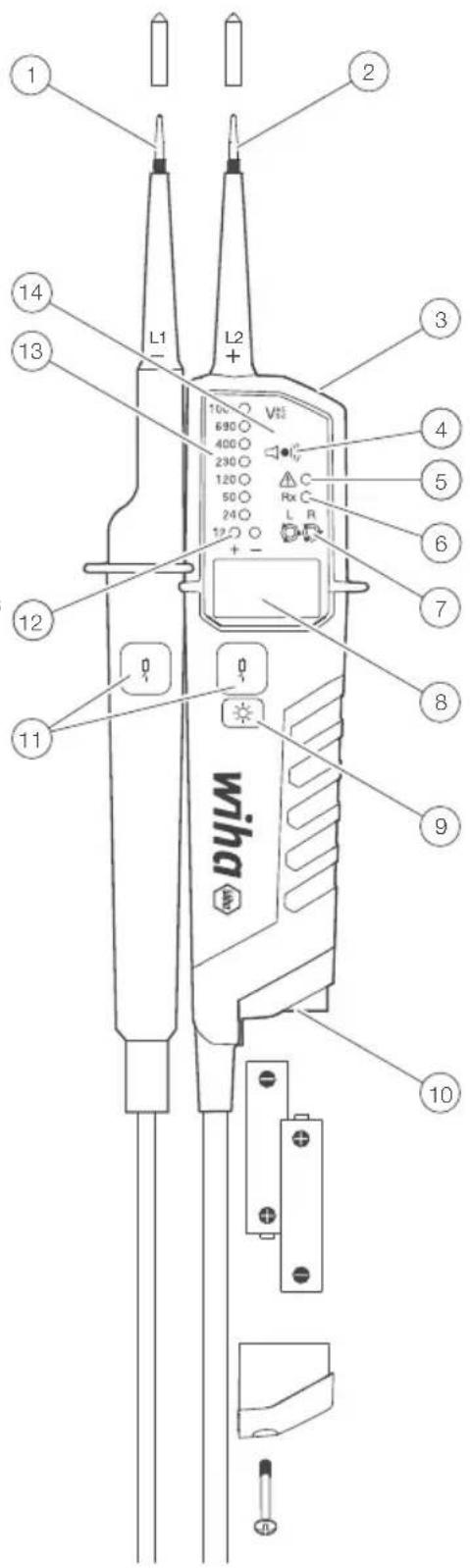

Kezelőszervek és kijelző

① Teszttipp, L1
② Teszttipp, L2
③ Mérési pont világítás
4 Nyílás a hangjelző számára
5 Egypólusú fázisteszt, veszélyes feszültség figyelmeztetés
6 Folytonossági teszt
⑦ Forgómező kijelző
⑧ LCD kijelző a feszültség, a polaritás és az alacsony üzemi feszültség megjelenítéséhez
⑨ Mérési pont világító gomb / R mérés és kisfeszültség mérés aktiválása
10 Elemtartó
11 RCD kioldó gombok
12 LED-ek a 12 V feszültség és a polaritás kijelzésére
13 Feszültségjelző
14 Képernyő

Kiegészítők

• 4 mm-es teszthegy adapter
• Felcsúsztatható hüvely (GS38)
- Hegy védelme

1 2 3 4 5 6 7 8 9 10 11 12 13 L1 L2 V5 690 400 230 120 50 24 12 + - DWA

Vizsgák előkészítése

Automatikus be- és kikapcsolás

• A feszültségérzékelő akkor kapcsol be, ha folytonosságot, körülbelül 6 V feletti AC vagy DC feszültséget, vagy L2 fázist észlel.
• A készülék a mérési pont világításán lévő gombbal kapcsolható be.

Automatikus kikapcsolás

• A készülék körülbelül 30 másodperc után automatikusan kikapcsol, ha nem észlel jelet a tesztszondákon.
• A mérési pont világítása körülbelül 30 másodperc után kikapcsol.

Önteszt

• Az önteszt akkor kezdődik, amikor a feszültségvizsgáló ki van kapcsolva, és a két L1 és L2 tesztérintkező rövidre van zárva.
• Minden LED, minden ikon az LCD-n, a hangjelzés és a rezgés bekapcsol 2 másodpercre.
• Az elemek behelyezésekor az önteszt automatikusan elindul.

Ha az egyes LED-ek, kijelző szimbólumok vagy a hangjelzés nem aktívak az önteszt során, a készülék nem biztonságos. Cserélje ki az elemeket, és indítsa újra az öntesztet. Ha egyes jelzőfények nem kapcsolnak ki újra, a készüléket nem szabad tovább használni.

Ne használja a tesztert, amíg az önteszt aktiv.

Tesztek lefolytatása

Feszültség tesztek

• Lépjen kapcsolatba a mérendő tárggyal a tesztszondákkal.
• Az alkalmazott feszültség a LED-ekkel és az LCD-n jelenik meg.
• A berregő hangok és rezgések bekapcsolnak, ha az 50 VAC vagy körülbelül 120 VDC küszöbfeszültséget túllépik.
• A polaritást a következőképpen jelöljük.

AC: + és - 12V LED világít

+DC: +12V LED világít

-DC: -12V LED világít (és a „-“ látható az LCD-n)

Ha az L2 tesztcsúcsot pozitív potenciálra (negatív potenciálra) alkalmazzák, a +DC (-DC) jelenik meg.

Az L vagy R LED kigyulladhat a feszültségteszt alatt.

Amikor az elemek lemerültek, csak a „veszélyes feszültség“ LED világít > 50 V AC/DC, > 120 V AC/DC esetén.

Alacsony feszültségű üzemmód - 0,5 V - 1000 V AC / 1500 V DC

• Nyomja meg többször a pisztoly gombot, amíg az LCD-n meg nem jelenik a <10V szimbólum.
• Alacsony feszültségű üzemmódban 0,5 V AC és DC feszültség mérhető.
• Csatlakoztassa mindkét szondát a vizsgálandó objektumhoz.

Alacsony feszültségű üzemmódban a folytonossági mód le van tiltva.

Egypólusú fázis teszt

A működés nem biztosított, ha a földelési feltételek nem megfelelőek. Az egypólusú fázistesztet nem szabad feszültség hiányának ellenőrzésére használni.

- Tartsa erősen a feszültségmérőt a kezében. Csatlakoztassa az L2 tesztcsúcsot a vizsgált objektumhoz. Az egypólusú fázisteszt LED világít és hangjelzést ad, ha 100 VAC feletti feszültség van a vizsgált objektumon.

Egypólusú fázis teszt forgómező teszt

• A forgómező-teszt csak megfelelően földelt háromfázisú rendszereken ad megbízható leolvasást.
• Tartsa erősen a feszültségmérőt a kezében. Csatlakoztassa a tesztszondákat a tesztobjektumhoz.
• Megjelenik a fázisok közötti feszültség.
• Az R LED az óramutató járásával megegyező irányban forgó mezőt jelez.
• Az L LED az óramutató járásával ellentétes irányban forgó mezőt jelez.
• Mérési elv: A feszültségvizsgáló érzékeli a fázisok felfutási sorrendjét a föld felé.

A működés nem biztosított, ha a földelési feltételek nem megfelelőek.

FI/RCD kioldási teszt

Az RCD-vel (maradékáramú megszakítóval) rendelkező rendszerek feszültségvizsgálataihoz egyfázisú, 230 V-os váltóáramú rendszeren 10 mA vagy 30 mA névleges maradékáramú RCD indítható. Az RCD-nek le kell kapcsolnia.

• Csatlakoztassa mindkét tesztrudat az L és a PE közé.
• Nyomja meg egyszerre mindkét RCD gombot.
• A hibaáram-kapcsolónak ki kell kapcsolnia.

Folytonossági teszt (Rx)

Győződjön meg arról, hogy a vizsgálandó tárgy feszültségmentes.

• Használjon kétpólusú feszültségtesztet annak biztosítására, hogy a vizsgált tárgy feszültségmentes legyen.
• Csatlakoztassa a teszthegyeket, vagy nyomja meg a mérési pont fényének gombját a teszter bekapcsolásához.
• Csatlakoztassa mindkét tesztszondát a tesztobjektumhoz. A folytonosság érdekében (kb. 500 kΩ-ig) a folytonossági LED világít, és megszólal a hangjelzés.
• Ha nem észlel áthaladást, a készülék automatikusan kikapcsol kb. 30 s. Ha a készülék kikapcsolásakor folyamatosságot észlel, a készülék automatikusan újra bekapcsol.

Dióda teszt

Győződjön meg arról, hogy a tesztelni kívánt objektum nem aktív.

• Lépjen be a dióda teszt üzemmódba a funkciógomb rövid megnyomásával, amíg az ikon meg nem jelenik az LCD-n. Csatlakoztassa mindkét tesztszondát a vizsgálandó diódához.
• A folytonossági LED világít, a berregő folyamatosan szól, és az előremenő feszültség megjelenik az LCD-n, amikor az L1 csúcs a dióda anódjához, az L2 csúcs pedig a katódhoz csatlakozik.
• A folytonosságjelző nem világít, ha az L1 csúcs a dióda katódjához, az L2 csúcs pedig az anódhoz csatlakozik.
• Kapcsolja át a tesztert feszültségmérésre, ha a dióda teszt 6 V-nál nagyobb feszültséget vagy egypólusú feszültséget észlel.

Ellenállási teszt

Győződjön meg arról, hogy a vizsgálandó tárgy feszültségmentes.

• Nyomja meg egyszer a Spotlight gombot az ellenállás módba lépéshez. Csatlakoztassa mindkét tesztszondát a tesztobjektumhoz. A 2 k-ig terjedő ellenállások megjelennek az LCD-n. 30 ohm alatti ellenállás esetén a hangjelzés is hallható a folytonosság jelzésére.
• Nyomja meg a Gauge Lights gombot másodszor is, hogy visszatérjen a feszültség üzemmódba.

Mérési pont világítás

• Nyomja meg a mérési pont megvilágítás gombját. A világítás kikapcsolási ideje 30 másodperc.
• A mérési pont világítása a gomb kb. 6 másodperc.

Hold funkciót

Ha a tartás funkció be van kapcsolva, csak az utoljára elmentett mért érték jelenik meg az LCD-n. Az LCD már akkor sem frissül, ha az alkalmazott feszültség változik. A LED kijelző mindig az aktuális feszültséget mutatja.

- gomb hosszú (2 másodperces) lenyomása aktiválja a HOLD funkciót és lefagyasztja az értéket. A hangjelző rövid hangjelzése jelzi ennek a funkcionak az aktiválását. A „pisztoly/funkció“ gomb rövid megnyomásával a kimerevített kijelző kiold. Ha a HOLD funkció be van kapcsolva, az ikon megjelenik az LCD-n.

Frekvencia teszt

Kapcsolja be a frekvencia mérést a funkciógomb rövid megnyomásával, amíg a Hz szimbólum meg nem jelenik az LCD-n. Csatlakoztassa mindkét tesztszondát a vizsgálandó váltakozó feszültséghez. A 16Hz-től 950Hz-ig terjedő frekvencia megjeleníthető az LCD-n.

A frekvencia mérés 10 V AC feletti feszültség esetén lehetséges.

A feszültségszint csak 120 V feletti feszültség esetén jelenik meg az oszlopdiagramban. Az ELV dióda > 50 V AC és > 120 V DC feszültséget jelez.

Kábelszakadás észlelése NCV-vel

Váltson NCV módba a funkciógomb többszöri megnyomásával. Az NCV ikon megjelenik az LCD-n.

• Az NCV funkciót pl. kábelszakadás után használják.
• Tartsa a feszültségvizsgálót úgy, hogy az érzékelő a kábelhez feküdjön. A feszültségmérő digitálisan megjeleníti a jel erősségét az LCD képernyőn.
• Tárolja biztonságosan a tesztszondákat, hogy elkerülje a véletlen csatlakoztatást.
• Ellenőrizze a feszültségmérési kapcsolót, ha 6 V feletti feszültséget vagy unipoláris feszültséget észlel a szondák között.

Elemcsere

Nyitott akkumulátorfedél mellett nem végezhető teszt. Ha a folytonosság-el-lenőrző LED már nem világít, amikor a mérőszondák rövidre zárják, akkor az elemeket ki kell cserélni. Az üres elemeket egy ikon jelzi az LCD-n.

Cserélje ki az elemet egy új, AAA / IEC LR03 1,5 V típusúra az alábbiak szerint.

• Lazítsa meg az elemtartó fedelén lévő csavart egy Philips csavarhúzóval.
• Húzza ki az elemeket, és helyezzen be újakat. Ügyeljen az elemtartó rekesz ábrájára az elemek polaritására.
• Zárja le az elemtartó fedelét, és ismét húzza meg a csavart.

Mielött bármilyen ellenőrzést végezne, győződjön meg arról, hogy az elemtartó fedele le van zárva.

Műszaki adatok

Feszültségtartomány 0,5 V...1 000 V AC True RMS (16 2/3...950 Hz), 0,5 V...1,500 V DC (±)

LED névleges feszültség 12/24/50/120/230/400/690/1000 V, AC (16 2/3...950 Hz), DC (±)

LED-türések az EN 61243-3 szerint

LED ELV jelző > 50V AC, > 120V DC

Megfelelő időpont < 0,5 s (LED); < 1s (LCD)

LCD terület 0,5V...1000V AC, 1500V DC

LCD pontosság 3% + 3 számjegy > 10 V, 3% + 5 számjegy < 10 V

Crest faktor 1 ... 10V: CF > 2,5 / >10 ... 300 V: CF=5 / >300V ... 500V: CF=3 / >500V ... 750V: CF=2 / >750V CF=1,5

LCD túlcsordulás jelző „OLAJ“

Biztonsági áram < 3,5 mA (1000 V-on)

Mérési művelet 30 s BE (működési idő), 240 s OFF (helyreállási idő)

Akkumulátor fogyasztás kb 80mA

Egypólusú fázis teszt 100...1000 V AC (40...70 Hz)

Forgómező teszt 170...1000 V fázis-fázis, AC 40...70 Hz

Folytonossági teszt Mérési tartomány 0...500 kΩ + 50%

NCV teszt 100...1000 V AC a föld felé (50/60 Hz)

Ellenállási teszt Mérési tartomány 0...1999 Ω ± (5% + 10 dgt); Felbontás: 1Ω

Frekvencia mérés 1...950 Hz +/- (5% + 5 számjegy); felbontás: 1 Hz; 10...1000VAC

Akkumulátor 3 V (IEC LR03 1,5 V x 2)

Dióda teszt 0...2 V (+/- 5 % 10 számjegy); Felbontás: 0,01V

Höfok -15...50 °C üzem; -20...60 °C tárolás, nincs páralecsapódás

Páratartalom 85% relátív páratartalom max

Magasság 2000 m-ig

Mérési kategória CAT. III 1000V / KAT. IV 600V

Normák EN61243-3:2014

Szennyezettségi foka 2

Védelem IP64

Tisztítás és tárolás

A használati utasításnak megfelelő üzemeltetés esetén a feszültségmérők nem igényelnek különösebb karbantartást.

Tisztítás előtt a feszültségmérőket le kell választani az összes mérőkörról.

A feszültségmérő egy nedves ruhával és egy kis enyhe háztartási tisztítószerrel tisztítható. Soha ne használjon erős tisztítószert vagy oldószert a tisztításhoz. Tisztítás után a készüléket nem szabad használni, amíg teljesen meg nem szárad.

Ne tegye ki a készüléket közvetlen napsugárzásnak, esőnek vagy harmatnak.

Ha a készüléket hosszabb ideig nem használják, az elemeket ki kell venni, hogy elkerüljük az esetleges elemszivárgásból eredő veszélyeket vagy károkat.

Biztonsági utasítások

• Feszültségvizsgáló belső impedanciájától függően különböző módokon lehet megjeleníteni a „rendelkezésre álló üzemi feszültséget” vagy a „nem elérhető üzemi feszültséget” zavarófeszültség esetén.
• A viszonylag alacsony belső impedanciájú feszültségvizsgáló nem mutat ki minden olyan interferenciafeszültséget, amelynek eredeti értéke meghaladja az ELV-t a 100 kOhm referenciaértékhez képest. Amikor a vizsgálandó rendszerrészekkel érintkezik, a feszültségvizsgáló kisütéssel átmenetileg az ELV alá csökkentheti az interferenciafeszültséget; azonban a feszültségvizsgáló eltávolítása után a zavaró feszültség visszaáll az eredeti értékére.
• Ha a „Feszültség jelen van“ jelzés nem jelenik meg, erősen ajánlott a földelő berendezés csatlakoztatása a munka megkezdése előtt.
• 100 kOhm-os referenciaértékhez képest egy viszonylag nagy belső impedanciájú feszültségvizsgáló nem jelzi egyértelműen a „nem elérhető üzemi feszültséget” zavarófeszültség esetén.
• Ha a rendszerről leválasztottnak tekintett alkatrésznél megjelenik a „Feszültség jelen van“ kijelzés, sürgősen további intézkedések megtételét javasoljuk (pl. megfelelő feszültségvizsgáló használata, az elektromos hálózat megszakítási pontjának szemrevételezése stb.) észleli a vizsgálandó rendszerrész „Üzemi feszültség nem elérhető“ értékét, és megállapítja, hogy a feszültségvizsgáló által kijelzett feszültség zavaró feszültség.
• A két belső impedanciát adó feszültségérzékelő megfelelt a tranziens feszültségek kezelésére vonatkozó tervezésének próbáján, és képes (műszaki határokon belül) megkülönböztetni az üzemi feszültséget a tranziens feszültségtől, valamint közvetlenül vagy közvetve jelezni a feszültség típusát.

Szerviz és garancia

Ha az eszköz már nem működik, kérdése van, vagy információra van szüksége, forduljon a Wiha eszközök hivatalos ügyfélszolgálatához:

Vevőszolgálat

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

NÉMETORSZÁG

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Weboldal: www.wiha.com

Ezen utasítások figyelmen kívül hagyása miatt bekövetkezett anyagi károk vagy személyi sérülések esetén a garancia érvényét veszti. Az ebből eredő károkért a gyártó nem vállal felelősséget!
