BRUKSANVISNING 45217 Wiha

Risk för elektriska stötar och andra faror 4

Avsedd användning 5

kontroller och display 6

Förberedelse av prov....7

Automatisk på och av 7

Automatisk avstängning 7

Självtest....7

Genomföra tester 7

Spänningstester 7

Enpolig fastest 8

Enpolig fastest roterande fälttest 8

FI/RCD-utlösningstest 8

Kontinuitetstest (Rx)....8

Diodtest 8

Motständstest 8

Rengöring och förvaring 11

Säkerhets instruktioner 11

Service och garanti 11

Instruktioner på spänningsprovare och i instruktionerna

Varning! Varning för en riskpunkt, följ bruksanvisningen.

Lägga märke till. Var uppmärksam på.

Varning! Farlig spänning, risk för elektriska stötar.

Lämplig för arbete under spänning.

Kontinuerlig dubbel eller förstärkt isolering enligt kategori II DIN EN 61140.

Uppfyller EU-krav.

Uppfyller Storbritanniens krav.

Enheten överensstämmer med WEEE-direktivet (2012/19/EU).

Bruksanvisningen innehåller information och instruktioner som är nödvändiga för säker drift och användning av apparaten. Innan du använder enheten måste bruksanvisningen läsas noggrant och följas i alla avseenden.

Om instruktionerna inte följs eller om du inte följer varningarna och anvisningarna kan det leda till livshotande skador på användaren och skador på enheten.

Introduktion

Spänningstestaren 45217 är en universellt användbar spänningsprovare med roterande fältriktningstest, kontinuitetstest, enpoligt fastest och utlösningstest för FI/RCD-skyddsanordning. Spänningstestarna är byggda enligt de senaste säkerhetsföreskrifterna och säkerställer ett säkert och pålitligt arbete.

Spänningsprovaren 45217 kännetecknas av följande punkter

• Byggd enligt IEC 61243-3:2014
• Mätkategori (CAT.) IV 600 V, III 1 000 V
- AC- och DC-spänningstest från 0,5V till 1000V AC och 1500V DC
- Polaritetsindikator
- Enpolig fastest
- Tvåpolig fasföljdsbestämning mot jord
- Utlösningstest för jordfelsbrytare
- Kontinuitetstest
- Motständstest
• Automatisk på och av
- Mätpunktsbelysning med hjälp av vit LED
• IP64 (IEC 60529)
- Vibrationsmotor
• TRMS

Efter uppackning, kontrollera att enheten är intakt. Ingår i leveransen

• 1x spänningsprovare 45217
• 2x 4 mm testspetsadapter
• 2x CAT III/ 1 000 V testspetsskydd
• 2x 1,5 V batterier (AAA, IEC LR03)
• 1x bruksanvisning

Säkerhetsåtgärder

Spänningsprovarna byggdes i enlighet med säkerhetsföreskrifterna för spänningsprovare, kontrollerade och lämnade fabriken i perfekt skick vad gäller säkerhet. För att bibehålla detta tillstånd måste användaren följa säkerhetsinstruktionerna i denna manual.
Bruksanvisningen innehåller information och instruktioner som är nödvändiga för säker drift och användning av apparaten. Innan du använder enheten måste bruksanvisningen läsas noggrant och följas i alla avseenden.

Risk för elektriska stötar och andra faror

För att undvika elektriska stötar måste försiktighetsåtgärder iaktas vid arbete med spänningar över 120 V (60 V) DC eller 50 V (25 V) rms AC. Enligt DIN VDE representerar dessa värden gränsen för de spänningar som fortfarande kan vidröras (värden inom parentes gäller för begränsade områden, t.ex. jordbruksområden).

Spänningsprovaren får inte användas när batterirummet är öppet.

Före varje test, se till att mätlinan och mätanordningen är i perfekt skick. Se upp för trasiga kablar eller eventuellt läckande batterier.

BRUKSANVISNING

Apparaten och tillbehören får endast vidröras i de avsedda greppområdena, displayelementen får inte täckas över. Att vidröra testspetsarna ska undvikas under alla omständigheter.

Apparaten får endast användas inom de angivna mätområdena och i lågspänningssystem på 1 000 V AC / 1 500 V DC.

Apparaten får endast användas i den avsedda kategorin för mätkretsar.

Före och efter varje användning måste enheten kontrolleras för korrekt funktion (t.ex. med en känd spänningskälla).

Spänningstestarna får inte längre användas om en eller flera funktioner misslyckas eller om det inte finns någon indikation på att de är redo att fungera.

Tester i regn eller nederbörd är inte tillåtna.

En korrekt visning garanteras endast i temperaturområdet från -15 °C till 50 °C med en relativ luftfuktighet på mindre än 85 %.

Om operatörens säkerhet inte längre kan garanteras, måste enheten tas ur drift och säkras mot oavsiktlig användning.

Säkerheten är inte längre garanterad

• uppenbar skada
• Sprickor eller andra skador på höljet
• om enheten inte längre utför önskade mätningar/tester
• för långa och ogynnsamma lagringsförhållanden
  • Skador orsakade av transport
• läckande batterier

Enheten uppfyller alla EMC-riktlinjer. Icke desto mindre kan det i mycket sällsynta fall hända att elektriska apparater störs av spänningsprovare eller att spänningsprovare störs av andra elektriska apparater.

Använd aldrig enheten i en explosiv miljö.

Apparaten får endast användas av utbildade personer.

Driftsäkerheten är inte längre garanterad vid modifieringar eller ombyggnader.

Enheten får endast öppnas av en auktoriserad servicetekniker.

Om meddelandet „Spänning närvarande“ visas trots att den testade delen anses vara frånkopplad från systemet, rekommenderas det starkt att ytterligare mätningar görs för att avgöra om den uppmätta spänningen orsakas av en störspänning eller inte.

Avsedd användning

Enheten får endast användas under de förhållanden och för de syften som den är avsedd för. Säkerhetsanvisningarna, de tekniska data och miljöförhållandena måste beaktas särskilt.

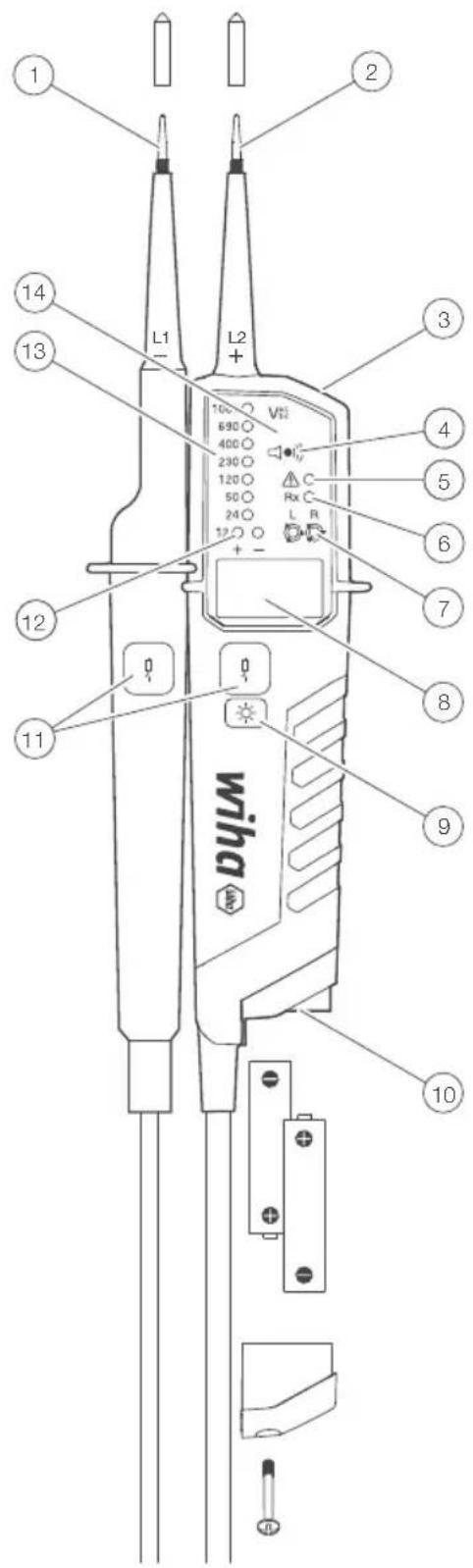

Kontroller och display

① Testspets, L1
② Testspets, L2
③ Mätpunktsbelysning
4 Öppning för ekolodet
5 Enpolig fastest, farlig spänningsvarning
6 Kontinuitetstest
⑦ roterande fältdisplay
8 LCD-display för att visa spänning, polaritet och låg driftspänning
9 Mätpunktsbelysningsknapp / aktivering av R-mätning och lågspänningsmätning
10 Batterifack
11 RCD-utlösningsknappar
12 Lysdioder för visning av 12 V och polaritet
13 Spänningsindikator
14 Skärm

Tillbehör

• 4 mm testspetsadapter
- Slip-on hylsa (GS38)
- Spetsskydd

1 2 3 4 5 6 7 8 9 10 11 12 13 14 L1 L2 100 V 690 400 230 120 50 24 12 + - DWA

Förberedelse av prov

Automatisk på och av

• Spänningsdetektorn slås på när den upptäcker kontinuitet, en AC- eller DC-spänning över cirka 6V, eller en fas med L2.
• Apparaten kan slås på med knappen på mätpunktsbelysningen.

Automatisk avstängning

• Apparaten stängs av automatiskt efter cirka 30 sekunder om ingen signal detekteras vid testsonderna.
• Mätpunktsbelysningen släcks efter ca 30 sekunder.

Självtest

• Självtestet startar när spänningsprovaren stängs av och de två testproddarna L1 och L2 kortsluts.
• Alla lysdioder, alla ikoner på LCD-skärmen, summer och vibration tänds i 2 sekunder.
• När batterierna sätts i startar självtestet automatiskt.

Om enskilda lysdioder, displaysymboler eller ljudsignalen inte är aktiva under självtestet är enheten inte säker. Byt batterier och starta självtestet igen. Om några av indikatorerna inte tänds igen får enheten inte användas längre.

Använd inte testaren medan självtestet är aktivt.

Genomföra tester

Spänningstester

• Kontakta objektet som ska mätas med testsonderna.
• Den pålagda spänningen visas med lysdioderna och på LCD-skärmen.
• Summertoner och vibrationer slås på när en tröskelspänning på 50 VAC eller cirka 120 VDC överskrids.
• Polariteten indikeras enligt följande.

AC: + och - 12V LED lyser

+DC: +12V LED lyser

-DC: -12V LED är på (och „-“ visas på LCD-skärmen)

Om testspetsen L2 appliceras på en positiv potential (negativ potential), visas +DC (-DC).

Lysdioden L eller R kan lysa under spänningstestet.

När batterierna är urladdade lyser endast lysdioden „farlig spänning“ vid > 50 V AC/DC, > 120 V AC/DC.

Lågspänningsläge - 0,5V - 1000V AC / 1500V DC

• Tryck på ficklampsknappen flera gånger tills LCD-skärmen visar <10V-symbolen.
• I lågspänningsläge är det möjligt att mäta AC- och DC-spänning på 0,5V.
• Anslut båda sonderna till objektet som ska testas.

Kontinuitetsläget är inaktiverat i lågspänningsläge.

Enpolig fastest

Driften är inte säkerställd om jordningsförhållandena inte är bra. Det enpoliga fastestet får inte användas för att säkerställa att det inte finns någon spänning.

- Häll spänningstestaren stadigt i handen. Anslut testspetsen L2 till testobjektet. Enpolig fastest-LED tänds och ljudsignalen hörs när en spänning >100 VAC finns på testobjektet.

Enpolig fastest roterande fälttest

• Det roterande fälttestet ger endast tillförlitliga avläsningar på korrekt jordade trefassystem.
• Håll spänningstestaren stadigt i handen. Anslut testproberna till testobjektet.
• Fas-till-fas-spänningen visas.
• R LED indikerar ett medurs roterande fält.
• L-LED indikerar ett moturs roterande fält.
• Mätprincip: Spänningstestaren känner av ordningen för stigande faser till jord.

Driften är inte säkerställd om jordningsförhållandena inte är bra.

FI/RCD-utlösningstest

För spänningstester i system med RCD (restströmsbrytare) kan en RCD med en jordfelsbrytare på nominellt 10 mA eller 30 mA utlösas på ett enfas AC 230 V-system. RCD bör lösa ut.

• Anslut båda teststickorna mellan L och PE.
• Tryck på båda RCD-knapparna samtidigt.
  • Jordfelsbrytaren bör lösa ut.

Kontinuitetstest (Rx)

Se till att testobjektet är spänningsfritt.

• Använd ett tvåpoligt spänningstest för att säkerställa att testobjektet är strömlöst.
• Anslut testspetsarna eller tryck på knappen för mätpunktsljuset för att slå på testaren.
• Anslut båda testsonderna till testobjektet. För kontinuitet (upp till cirka 500 kΩ) kommer kontinuitetslampan att tändas och ljudsignalen hörs.
• Om ingen passage upptäcks, stängs enheten av automatiskt efter ca. 30 s. Om en kontinuitet upptäcks när enheten stängs av, slås enheten på automatiskt igen.

Diodtest

Se till att objektet som ska testas inte är aktivt.

• Gå in i diodtestläget genom att kort trycka på funktionsknappen tills ikonen visas på LCD-skärmen. Anslut båda testsonderna till dioden som ska testas.
• Kontinuitetslysdioden kommer att tändas, summern ljuder kontinuerligt och framåtspänningen kommer att visas på LCD-skärmen när L1-spetsen är ansluten till diodens anod och L2-spetsen ansluts till katoden.
• Kontinuitetsindikatorn är släckt när L1-spetsen är ansluten till diodens katod och L2-spetsen är ansluten till anoden.
• Växla testaren till spänningsmätning om diodtestet detekterar en spänning > 6 V eller enpolig.

Motständstest

Se till att testobjektet är spänningsfritt.

- Tryck på Spotlight-knappen en gång för att gå in i motständsläget. Anslut båda

BRUKSANVISNING

testsonderna till testobjektet. Motstånd upp till 2 k visas på LCD-skärmen. För motstånd under 30 ohm kan ljudsignalen också höras för att indikera kontinuitet.

- Tryck på knappen Gauge Lights en andra gång för att återgå till spänningsläget.

Mätpunktsbelysning

• Tryck på knappen för mätpunktsbelysning. Belysningens avstängningstid är 30 sekunder.
• Mätpunktsbelysningen kan stängas av genom att trycka på knappen i ca. 6 sekunder.

Hållfunktion

Om hållfunktionen är aktiverad visas endast det senast sparade mätvärdet på LCD-skärmen. LCD-skärmen uppdateras inte längre även om den pålagda spänningen ändras. LED-displayen visar alltid aktuell spänning.

- Ett långt tryck (2 sekunder) på knappen aktiverar HOLD-funktionen och fryser värdet. Ett kort pip från ljudsignalen indikerar aktivering av denna funktion. Ett kort tryck på „fackla/funktion“-knappen frigör den frusna displayen. När HOLD-funktionen är aktiverad visas ikonen på LCD-skärmen.

Frekvenstest

Slå på frekvensmätningen genom att kort trycka på funktionsknappen tills Hz-symbolen visas på LCD-skärmen. Anslut båda testsonderna till växelspänningen som ska testas. Frekvensen från 16Hz till 950Hz kan visas på LCD-skärmen.

Frekvensmätningen är möjlig för spänningar > 10 V AC.

Spänningsnivån visas endast i stapeldiagrammet för spänningar > 120V. ELV-dioden indikerar spänningar > 50 V AC och > 120 V DC.

Växla till NCV-läge genom att upprepade gånger trycka på funktionstangenten. NCV-ikonen visas på LCD-skärmen.

• NCV-funktionen används för att t.ex. efter ett kabelbrott.
• Håll spänningstestaren med sensorn mot kabeln. Spänningstestaren visar styrkan på signalen digitalt på LCD-skärmen.
• Förvara testproberna säkert för att undvika oavsiktlig anslutning.
• Kontrollera omkopplaren för spänningsmätning om en spänning > 6 V eller unipolar detekteras mellan sonderna.

Batteribyte

Inga tester får utföras med öppet batterilock. Om lysdioden för kontinuitetskontroll inte längre tänds när testsonderna är kortslutna måste batterierna bytas. Tomma batterier indikeras av en ikon på LCD-skärmen.

Byt ut batteriet mot ett nytt av typ AAA / IEC LR03 1,5 V enligt följande.

• Lossa skruven på batteriluckan med en Philips-skruvmejsel.
• Dra ut batterierna och sätt i nya. Var uppmärksam på illustrationen på batterifa-cket för batteriernas polaritet.
• Stäng batteriluckan och dra åt skruven igen.

Se till att batteriluckan är stängd innan du gör några kontroller.

Tekniska specifikationer

Spänningsområde 0,5 V...1 000 V AC True RMS (16 2/3...950 Hz), 0,5 V...1 500 V DC (±)

LED nominell spänning 12/24/50/120/230/400/690/1 000 V, AC (16 2/3...950 Hz), DC(±)

LED-toleranser enligt EN 61243-3

LED ELV-indikator > 50V AC, > 120V DC

Responstid < 0,5 s (LED); < 1s (LCD)

LCD-område 0,5V...1000V AC, 1500V DC

LCD-upplösning 0,1V(<10V) och 1V(>10V)

LCD-noggrannhet 3 % + 3 siffror > 10V, 3 % + 5 siffror < 10V

Crest-faktor 1 ... 10V: CF > 2,5 / >10 ... 300 V: CF=5 / >300V ... 500V: CF=3 / >500V ... 750V: CF=2 / >750V CF=1,5

LCD överflödesindikator „OL“

Säkerhetsström Är < 3,5 mA (vid 1 000 V)

Mätoperation 30 s ON (drifttid), 240 s OFF (återhämtningstid)

Batteriförbrukning ca 80mA

Enpolig fastest 100...1 000 V AC (40...70 Hz)

Roterande fälttest 170...1 000 V fas-till-fas, AC 40...70 Hz

Kontinuitetstest Mätområde 0...500 kΩ + 50 %

NCV-test 100...1 000 V AC till jord (50/60 Hz)

Motständstest Mätområde 0...1 999 Ω ± (5 % + 10 dgt); Upplösning: 1Ω

Frekvensmätning 1...950 Hz +/- (5 % + 5 siffror); upplösning: 1 Hz; 10...1000VAC

Batteri 3V (IEC LR03 1,5V x 2)

Diodtest 0...2 V (+/- 5 % 10 siffror); Upplösning: 0,01V

Temperatur -15...50 °C drift; -20...60 °C lagring, ingen kondens

Höjd upp till 2 000 m

Mätkategori CAT. III 1 000V / KAT. IV 600V

Normer EN61243-3:2014

Graden av förorening 2

Skydd IP64

Rengöring och förvaring

Vid drift enligt bruksanvisningen kräver spänningsprovarna inget speciellt underhåll.

Före rengöring måste spänningsprovarna kopplas bort från alla mätkretsar.

Spänningstestaren kan rengöras med en fuktig trasa och lite milt hushållsrengöringsmedel. Använd aldrig starka rengöringsmedel eller lösningsmedel för rengöring. Efter rengöring får enheten inte användas förrän den är helt torr.

Utsätt inte enheten för direkt sol, regn eller dagg.

Om enheten inte används under en längre tid måste batterierna tas ur för att förhindra fara eller skada på grund av eventuellt batteriläckage.

Säkerhets instruktioner

• Beroende på den interna impedansen hos spänningstestaren finns det olika sätt att visa „driftspänning tillgänglig“ eller „driftspänning ej tillgänglig“ om interferens-spänning finns.
• Spänningsprovare med relativt låg intern impedans kommer inte att indikera alla störspänningar med ett originalvärde över ELV jämfört med referensvärdet på 100 kOhm. När den kommer i kontakt med systemdelarna som ska testas, kan spänningstestaren tillfälligt minska interferensspänningarna till en nivå under ELV genom att ladda ur; men efter att ha tagit bort spänningstestaren kommer störspänningen att återgå till sitt ursprungliga värde.
• Om indikationen „Spänning närvarande“ inte visas, rekommenderas starkt att jordningsenheten ansluts innan arbetet påbörjas.
• En spänningsprovare med relativt hög intern impedans kommer inte tydligt att indikera „driftspänning ej tillgänglig“ jämfört med referensvärdet på 100 kOhm om det finns en störspänning.
• Om displayen „Spänning närvarande“ visas för en del som anses vara frånkopplad från systemet, rekommenderar vi omedelbart att ytterligare åtgärder vidtas (t.ex. att använda en lämplig spänningsprovare, visuell inspektion av frånkopplingspunkten i elnätet etc.) för att upptäcka „driftspänning ej tillgänglig“ för systemdelen som ska testas och för att fastställa att spänningen som visas av spänningstestaren är en interferensspänning.
• En spänningsdetektor som ger två värden på intern impedans har klarat testet av sin design för att hantera transienta spänningar och kan (inom tekniska gränser) skilja driftspänning från transientspänning och indikera spänningstypen direkt eller indirekt.

Service och garanti

Om enheten inte längre fungerar, du har frågor eller behöver information, kontakta en auktoriserad kundtjänst för Wiha-verktyg:

Kundservice

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-post: [e-mail]

Webbplats: www.wiha.com

Händelse av egendomsskada eller personskada orsakad av att dessa instruktioner inte följts upphör garantin. Tillverkaren tar inget ansvar för följdskador!

Innhold

Introduksjon....4

Sikkerhetstiltak 4

• Spenningsdetektoren slår seg på när den oppdager kontinuitet, en AC-eller DC-spenning over ca. 6V, eller en fase med L2.
• Apparatet kan slås på med knappen på målepunktbelysningen.

Automatisk avslåing

Grad av forurensning 2

Beskyttelse IP64
