Varumärke	Wiha
Modell	230 V AC CAT II
Produkttyp	Eluttagstestare
Mätkategori	CAT II / 300 V
Märkspänning	230 V ± 15 %
Märkfrekvens	50 Hz ± 3 Hz
Max spänning N-PE	5 V
Säkerhetsstandard	IEC/EN 61010-1 (DIN VDE 0411-1)
Skyddsklass	IP40
Föroreningsgrad	2
Drifttemperatur	-10 °C till +50 °C
Förvaringstemperatur	-10 °C till +50 °C
Mått (ungefär)	10 x 6 x 4 cm
Vikt (ungefär)	100 g
Strömförsörjning	Via det testade eluttaget (230 V AC)
Display	LED: OK, L/N omvänd, L/E omvänd, E-fel, N-fel, L-fel, L/E omvänd och E öppen
Huvudfunktioner	Test av uttag och anslutningskablar; detektering av kabeldefekter
Underhåll och rengöring	Rengör med en fuktig trasa och ett milt rengöringsmedel; inga aggressiva lösningsmedel
Säkerhet	Använd endast på jordade installationer; iaktta CAT II/300 V
Garanti	Garantin upphör om instruktionerna inte följs
Kundservice	Wiha Werkzeuge GmbH, Tyskland, [e-mail]

Vanliga frågor - 230 V AC CAT II Wiha

Vad innebär LED-indikering 'OK' på Wiha 230 V AC CAT II eluttagstestaren?

Indikeringen 'OK' betyder att uttaget är korrekt kopplat: fas (L), nolla (N) och jord (PE) är korrekt anslutna.

Vad ska jag göra om testaren visar 'L/N omvänd'?

Det betyder att fas- (L) och nolledarna (N) är omkastade. Installationen måste kontrolleras av en behörig elektriker.

Kan testaren användas för att kontrollera spänningslöshet?

Nej, eluttagstestaren kontrollerar inte spänningslöshet. Den är endast avsedd för att testa kablage i spänningssatta uttag.

Vilken mätkategori har denna apparat?

Mätkategorin är CAT II / 300 V enligt standard IEC/EN 61010-1, lämplig för hushållsuttag.

Hur rengör jag Wiha eluttagstestare?

Koppla bort apparaten från alla strömkällor. Rengör med en fuktig trasa och ett milt rengöringsmedel. Använd inte aggressiva lösningsmedel.

Vad betyder 'E-fel' på testaren?

'E-fel' indikerar ett jordfel (PE). Jordanslutningen är defekt eller saknas.

Kan jag använda en förlängningssladd med testaren?

Ja, men se till att förlängningssladden är i perfekt skick och att dess jordanslutning är kontinuerlig. Användning av en adapter utan jord ger felaktiga resultat.

Vad ska jag göra om testaren inte visar någon LED?

Kontrollera att uttaget är spänningssatt (230 V). Om så är fallet och apparaten inte reagerar, kan den vara defekt: sluta använda den och kontakta kundservice.

Är testaren lämplig för trefasinstallationer?

Nej, denna apparat är endast avsedd för standard enfasuttag 230 V AC med jord.

Hur får jag teknisk support för denna testare?

Kontakta Wihas kundservice: Wiha Werkzeuge GmbH, Obertalstrasse 3-7, 78136 Schonach, Tyskland, e-post: [e-mail], tel: [phone].

BRUKSANVISNING 230 V AC CAT II Wiha

Inleiding / leveringsomvang

Grad av forurensning 2

Innehållsförteckning

Introduktion / leveransomfattning .... 5

Transport och lagring 6

Säkerhets instruktioner 6

Avsedd användning / kontroller 8

Felmeddelanden under installationen och funktionstestet 8

Vård och underhåll 9

Tekniska specifikationer 10

Service och garanti 11

Symboler / Anteckningar

Varning för möjliga faror; beakta relevant information i bruksanvisningen.

Varning för elektrisk spänning - risk för elektrisk stöt.

Obs, information.

Kontinuerlig dubbel eller förstärkt isolering enligt klass II IEC 60536.

Uppfyller EU-krav.

Uppfyller Storbritanniens krav.

Enheten överensstämmer med direktivet om avfall från elektrisk och elektronisk utrustning (2012/19/EU WEEE).

CAT II/300V

Enheten motsvarar mätkategorin CAT II/300 V till jord.

Beskrivning av mätkategorier

CAT I för mätningar på kretsar som inte har någon direkt anslutning till elnätet, t.ex. B. batteridrivna enheter.

CAT II för mätningar på kretsar som har direkt anslutning till lågspänningsnätet via stickproppar, t ex B. Hushållsapparater, bärbara elektriska apparater och liknande.

CAT III för mätningar inom byggnadsinstallationen, dvs fördelningscentraler, effektbrytare, ledningar inklusive kablar, samlingsskenor, kopplingsdosor, strömbrytare, uttag i den fasta installationen samt apparater för industriellt bruk och andra apparater, till exempel fast anslutna stationära motorer.

CAT IV för mätningar vid lågspänningsanläggningens källa, t.ex. B. Räknare resp.

BRUKSANVISNING

strömmätare.

Introduktion / leveransomfattning

Bruksanvisningen innehåller information och instruktioner som är nödvändiga för säker drift och underhåll av apparaten. Användaren bör därför läsa bruksanvisningen noggrant innan apparaten används (idrifttagning/montering) och följa alla punkter. Om bruksanvisningen inte läses eller om varningarna och informationen i den inte följs, kan allvarliga personskador eller materiella skador uppstå. Sockeltestaren är en testenhet för att snabbt och tillförlitligt visa korrekta eller felaktiga uttags- eller kabelanslutningar i kablaget.

Apparaten får endast användas i korrekt jordade elektriska installationer!

- Integrerat uttagstest

Leveransomfattning

• 1x uttagsprovare
  • 1x bruksanvisning

Transport och lagring

Behåll originalförpackningen för senare leverans, t.ex. B. för kalibrering.

Transportskador på grund av defekt förpackning är undantagna från garantin.

Enheten måste förvaras på en torr plats i ett slutet rum.

Om enheten har transporterats eller förvarats vid extrema temperaturer, krävs det minst 2 timmars acklimatisering till rumstemperatur innan den sätts på.

Säkerhets instruktioner

Sockeltestaren byggdes och testades i enlighet med gällande säkerhetsföreskrifter för elektrisk mätning, styrning, reglering och laboratorieutrustning i enlighet med IEC/EN 61010-1 och lämnade fabriken i ett säkert och perfekt skick.

Sockeltestaren är endast en testanordning och får inte användas för mätningar enligt CH installationsstandard (NIN). Sockeltestaren kontrollerar inte om det finns spänning.

För att undvika elektriska stötar måste gällande säkerhets- och VDE-föreskrifter följas vid arbete med spänningar över 120 V (60 V) DC eller 50 V (25 V) RMS AC. Värdena inom parentes gäller för begränsade spänningsområden (t.ex. inom den medicinska eller jordbrukssektorn).

BRUKSANVISNING

Före användning, se till att enheten fungerar korrekt. Testaren får endast användas inom de angivna mätområdena.

Om användarens säkerhet inte längre kan garanteras måste enheten tas ur drift och skyddas från att användas igen.

Säkerheten är inte längre garanterad om enheten

• har uppenbara skador.
• de önskade mätningarna utförs inte längre.
• har lagrats för länge under ogynnsamma förhållanden.
• utsattes för mekanisk påfrestning under transport.
• förorenad av läckande batterier.

- har ändrats på något sätt och motsvarar inte längre sitt ursprungliga skick.

I de fall som nämns ovan får enheten inte längre användas!

Apparaten får endast öppnas av utbildad personal. Innan du öppnar, se till att enheten har kopplats bort från alla mätkretsar.

De föreskrifter för förebyggande av olyckor som fastställts av yrkesorganisationerna för elektriska system och utrustning måste strikt följas vid alla uppgifter.

För att säkerställa korrekt funktion och lång livslängd, lämna inte instrumentet i direkt solljus där det kan bli varmt.

Avsedd användning / kontroller

Avsedd användning

Enheten får endast användas under de förhållanden och för de syften som den är avsedd för. I detta avseende ska säkerhetsinstruktionerna, de tekniska specifikationerna med hänsyn till miljöförhållandena och användningen av apparaten i torra miljöer beaktas särskilt.

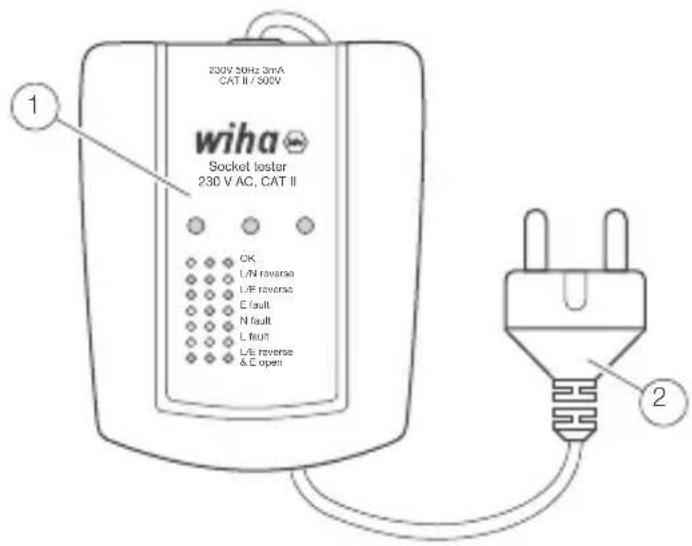

Kontroller

1 LED-display

② Strömkontakt

Felmeddelanden under installationen och funktionstestet

Apparaten får endast användas i korrekt jordade elektriska installationer!

BRUKSANVISNING

Om en adapter måste användas för att testa ett uttag eller anslutningsledning, måste det säkerställas att adaptern är i perfekt skick och har en kontinuerlig elektrisk anslutning. Användning av adaptrar utan kontinuerlig skyddsledaranslutning leder till felaktiga testresultat.

Före användning, kontrollera att enheten är i funktionsdugligt skick, till exempel på en känd spänningskälla.

Testaren känner inte igen omvända N<->PE-anslutningar.

Socket test

Anslut enheten till uttaget för att testa uttag och anslutningskablar. Ett uttalande om testresultatet görs med hjälp av displayförklaringen nedan.

L är märkt med en röd prick på stickkontakten.

Vård och underhåll

När enheten används i enlighet med instruktionerna i bruksanvisningen kräver den inget speciellt underhåll.

Om enheten blir smutsig vid daglig användning rekommenderar vi att du rengör enheten med en fuktig trasa och ett milt hushållsrengöringsmedel. Innan du rengör enheten, se till att den har kopplats bort från den externa strömförsörjningen och från alla andra anslutna enheter. Använd aldrig aggressiva rengöringsmedel eller lösningsmedel för rengöring. Apparaten ska inte användas på cirka 6 timmar efter rengöring.

Tekniska specifikationer

Nominell spänning 230V ± 15 %

Frekvens 50Hz ± 3Hz

Max. tolererad spänning N <-> PE 5 v

Mätkategori CAT II/300V

Standard EN 61010-1 (DIN VDE 0411-1)

IP-skyddsklass IP40

Lagrings- och driftstemperatur -10...50°C

Graden av förorening 2

Apparaten får endast användas i korrekt jordade elektriska installationer!

BRUKSANVISNING

Service och garanti

Om enheten inte längre fungerar, du har frågor eller behöver information, kontakta en auktoriserad kundtjänst för Wiha-verktyg:

Kundservice

Wiha Werkzeuge GmbH

Obertalstrasse 3 - 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-post: [e-mail]

Webbplats: www.wiha.com

Händelse av egendomsskada eller personskada orsakad av att dessa instruktioner inte följts upphör garantin. Tillverkaren tar inget ansvar för följdskador!
