230 V AC CAT II - Mérőeszközök Wiha - Ingyenes használati útmutató

Márka	Wiha
Modell	230 V AC CAT II
Terméktípus	Aljzatvizsgáló
Mérési kategória	CAT II / 300 V
Névleges feszültség	230 V ± 15 %
Névleges frekvencia	50 Hz ± 3 Hz
Max. N-PE feszültség	5 V
Biztonsági szabvány	CEI/EN 61010-1 (DIN VDE 0411-1)
Védettségi fokozat	IP40
Szennyezettségi fok	2
Üzemi hőmérséklet	-10 °C és +50 °C
Tárolási hőmérséklet	-10 °C és +50 °C
Méretek (kb.)	10 x 6 x 4 cm
Súly (kb.)	100 g
Tápellátás	A tesztelt hálózati aljzaton keresztül (230 V AC)
Kijelző	LED: OK, L/N csere, L/E csere, E hiba, N hiba, L hiba, L/E csere és E szakadás
Fő funkciók	Aljzatok és csatlakozókábelek tesztelése; bekötési hibák észlelése
Karbantartás és tisztítás	Nedves ruhával és enyhe tisztítószerrel tisztítsa; agresszív oldószereket ne használjon
Biztonság	Csak földelt berendezéseken használja; tartsa be a CAT II/300 V előírásokat
Garancia	Garancia érvénytelen az utasítások be nem tartása esetén
Vevőszolgálat	Wiha Werkzeuge GmbH, Németország, [e-mail]

Gyakran ismételt kérdések - 230 V AC CAT II Wiha

Mit jelent az 'OK' LED kijelzés a Wiha 230 V AC CAT II aljzatvizsgálón?

Az 'OK' kijelzés azt jelzi, hogy az aljzat megfelelően van bekötve: a fázis (L), a nulla (N) és a föld (PE) megfelelően csatlakozik.

Mit tegyek, ha a vizsgáló 'L/N csere' feliratot mutat?

Ez azt jelenti, hogy a fázis (L) és a nulla (N) vezetők fel vannak cserélve. A telepítést szakképzett villanyszerelővel kell ellenőriztetni.

Használható a vizsgáló feszültségmentesség ellenőrzésére?

Nem, az aljzatvizsgáló nem ellenőrzi a feszültségmentességet. Kizárólag feszültség alatt lévő aljzatok bekötésének tesztelésére tervezték.

Mi ennek a készüléknek a mérési kategóriája?

A mérési kategória CAT II / 300 V a CEI/EN 61010-1 szabvány szerint, ami háztartási hálózati aljzatokhoz alkalmas.

Hogyan tisztítsam a Wiha aljzatvizsgálót?

Húzza ki a készüléket minden áramforrásból. Nedves ruhával és enyhe háztartási tisztítószerrel tisztítsa. Ne használjon agresszív oldószereket.

Mit jelent az 'E hiba' a vizsgálón?

Az 'E hiba' a föld (PE) hibáját jelzi. A földelés csatlakozása hibás vagy hiányzik.

Használhatok hosszabbítót a vizsgálóval?

Igen, de győződjön meg arról, hogy a hosszabbító tökéletes állapotban van, és földelése folyamatos. Föld nélküli adapter használata meghamisítja az eredményeket.

Mit tegyek, ha a vizsgáló egyetlen LED-et sem jelez?

Ellenőrizze, hogy az aljzat feszültség alatt van-e (230 V). Ha igen, és a készülék nem reagál, lehet, hogy hibás: hagyja abba a használatát, és lépjen kapcsolatba a vevőszolgálattal.

Alkalmas a vizsgáló háromfázisú berendezésekhez?

Nem, ez a készülék kizárólag szabványos egyfázisú 230 V AC földelt aljzatokhoz készült.

Hogyan kaphatok technikai segítséget ehhez a vizsgálóhoz?

Lépjen kapcsolatba a Wiha vevőszolgálatával: Wiha Werkzeuge GmbH, Obertalstrasse 3-7, 78136 Schonach, Németország, e-mail: [e-mail], tel.: [phone].

HASZNÁLATI ÚTMUTATÓ 230 V AC CAT II Wiha

Bevezetés / szállítási terjedelem 5

szállítás és tárolás 6

Biztonsági utasítások 6

Rendeltetésszerű használat / kezelőszervek 8

Hibaüzenetek a telepítés és a működési teszt során ...... 8

Gondozás és karbantartás 9

Műszaki adatok 10

Szerviz és garancia 11

HASZNÁLATI UTASÍTÁS

Szimbólumok / Megjegyzések

figyelmeztetés a lehetséges veszélyekre; tartsa be a kezelési útmutató vonatkozó tudnivalókat.

Figyelmeztetés elektromos feszültségre – áramütés veszélye.

Megjegyzés, információ.

Folyamatos kettős vagy megerősített szigetelés a II. osztályú IEC 60536 szerint.

Megfelel az EU követelményeinek.

Megfelel az Egyesült Királyság követelményeinek.

A készülék megfelel az elektromos és elektronikus berendezések hulladékairól szóló irányelvnek (2012/19/EU WEEE).

CATII/300V

készülék megfelel a CAT II/300 V földelési kategóriának.

Mérési kategóriák leírása

CAT I olyan áramkörökön végzett mérésekhez, amelyeknek nincs közvetlen kapcsolata a hálózattal, pl. B. akkumulátorral működő eszközök.

CAT II olyan áramkörökön végzett mérésekhez, amelyek dugón keresztül közvetlenül csatlakoznak a kisfeszültségű hálózathoz, pl. B. Háztartási készülékek, hordozható elektromos készülékek és hasonlók.

CAT III az épületen belüli mérésekhez, azaz elosztótáblákhoz, megszakítókhoz, vezetékekhez, beleértve a kábeleket, gyűjtősíneket, csatlakozódobozokat, kapcsolókat, aljzatokat a helyhez kötötten, valamint ipari használatra szolgáló

eszközöket és egyéb eszközöket, például állandóan csatlakoztatott álló motorokat.

CAT IV a kisfeszültségű berendezés forrásánál végzett mérésekhez, pl. B. Számláló ill. árammérők.

Bevezetés / szállítási terjedelem

kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és karbantartásához szükségesek. A felhasználónak ezért figyelmesen el kell olvasnia a használati utasítást a készülék használata (üzembe helyezés/összeszerelés) előtt, és minden pontban be kell tartania. Ha nem olvassa el a használati utasítást, vagy ha nem veszi figyelembe a benne található figyelmeztetéseket és információkat, súlyos személyi sérülés vagy anyagi kár következhet be. A dugaszolóaljzat-tesztelő egy teszteszköz, amellyel gyorsan és megbízhatóan kijelzi a helyes vagy hibás aljzat- vagy kábelcsatlakozásokat a vezetékekben.

A készüléket csak megfelelően földelt elektromos berendezésekben szabad használni!

- Integrált aljzat teszt

szállítási terjedelem

• 1x aljzat teszter
  • 1x használati útmutató

HASZNÁLATI UTASÍTÁS

szállítás és tárolás

Kérjük, őrizze meg az eredeti csomagolást későbbi szállításhoz, pl. a B. kalibráláshoz. A hibás csomagolásból eredő szállítási károk nem tartoznak a garancia hatálya alá.

A készüléket száraz helyen, zárt helyiségben kell tárolni.

Ha a készüléket szélsőséges hőmérsékleten szállították vagy tárolták, akkor legalább 2 órán keresztül szobahőmérséklethez kell akklimatizálódnia, mielőtt bekapcsolná.

Biztonsági utasítások

Az aljzatvizsgáló az elektromos mérő-, vezérlő-, szabályozó- és laboratóriumi eszközökre vonatkozó hatályos biztonsági előírásoknak megfelelően az IEC/EN 61010-1 szabványnak megfelelően épült és tesztelt, és biztonságos és tökéletes állapotban hagyta el a gyárat.

A dugaszolóaljzat teszter csak egy tesztkészülék, és nem használható a CH telepítési szabvány (NIN) szerinti mérésekhez. Az aljzatvizsgáló nem ellenőrzi a feszültség hiányát.

Az áramütés elkerülése érdekében 120 V (60 V) DC vagy 50 V (25 V) RMS AC feletti feszültséggel végzett munka során be kell tartani a vonatkozó biztonsági és VDE előírásokat. A zárójelben lévő értékek korlátozott feszültségtartományokra vonatkoznak (pl. az orvosi vagy mezőgazdasági szektorban).

Használat előtt győződjön meg arról, hogy a készülék megfelelően működik. A teszter csak a megadott mérési tartományokon belül használható.

Ha a felhasználó biztonsága már nem garantálható, a készüléket üzemen kívül kell helyezni, és védeni kell az újbóli használat ellen.

A biztonság már nem garantált, ha az eszköz

• nyilvánvaló sérülései vannak.
• a kívánt méréseket már nem hajtják végre.
• túl sokáig tárolták kedvezőtlen körülmények között.
• szállítás közben mechanikai igénybevételnek volt kitéve.
• szivárgó akkumulátorok által szennyezett.

- bármilyen módon megváltozott, és már nem felel meg az eredeti állapotnak.

A fent említett esetekben a készülék a továbbiakban nem használható!

A készüléket csak képzett alkalmazottak nyithatják fel. Felbontás előtt győződjön meg arról, hogy a készüléket minden mérőkörről leválasztották.

Minden feladatnál szigorúan be kell tartani az elektromos rendszerekre és berendezésekre vonatkozó szakmai szövetségek által meghatározott baleset-megelőzési előírásokat.

A megfelelő működés és a hosszú élettartam érdekében ne hagyja a műszert közvetlen napfénynek kitéve, ahol felforrósodhat.

HASZNÁLATI UTASÍTÁS

Rendeltetésszerű használat / kezelőszervek

Rendeltetésszerű használat

készülék csak olyan feltételekkel és célokra használható, amelyekre tervezték. Ezzel kapcsolatban különösen be kell tartani a biztonsági előírásokat, a környezeti feltételekre és a készülék száraz környezetben történő használatára vonatkozó műszaki előírásokat.

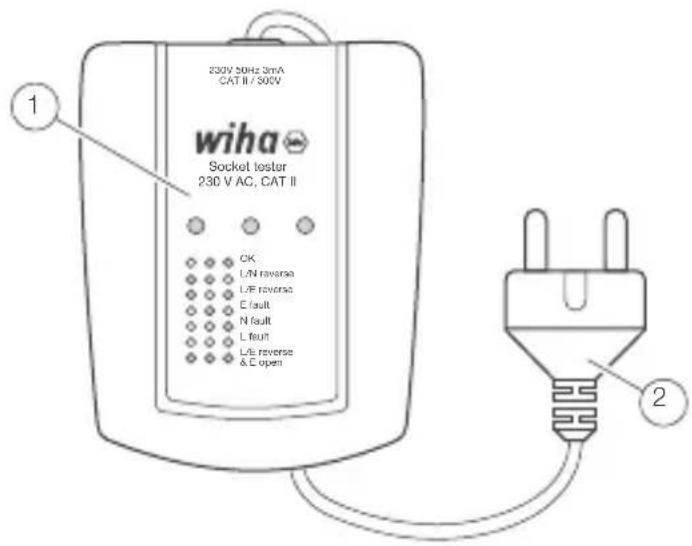

Vezérlók

1

LED kijelző

2

Tápcsatlakozó

Hibaüzenetek a telepítés és a működési teszt során

A készüléket csak megfelelően földelt elektromos berendezésekben szabad használni!

Ha egy aljzat vagy csatlakozóvezeték teszteléséhez adaptert kell használni, meg kell győződni arról, hogy az adapter kifogástalan állapotban van és folyamatos elektromos csatlakozással rendelkezik. A folyamatos védővezető csatlakozás nélküli adapterek használata hibás vizsgálati eredményekhez vezet.

Használat előtt ellenőrizze, hogy a készülék működőképes-e, például ismert feszültségforráson.

A teszter nem ismeri fel a fordított N<->PE kapcsolatokat.

Aljzat teszt

Dugja be a készüléket az aljzatba, hogy tesztelje az aljzatokat és a csatlakozó kábeleket. A vizsgálati eredményről az alábbi kijelzési jelmagyarázat segítségével nyilatkozunk.

Az L piros ponttal van jelölve a hálózati csatlakozón.

Gondozás és karbantartás

Ha a kézikönyvben leírtak szerint működik, a készülék nem igényel különösebb karbantartást.

Ha a készülék a napi használat során beszennyeződik, javasoljuk, hogy nedves ruhával és enyhe háztartási tisztítószerrel tisztítsa meg. A készülék tisztítása előtt győződjön meg arról, hogy le van választva a külső tápegységről és az összes többi csatlakoztatott eszközről. Soha ne használjon agresszív tisztítószereket vagy oldószereket a tisztításhoz. A készüléket a tisztítás után körülbelül 6 óráig nem szabad használni.

HASZNÁLATI UTASÍTÁS

Műszaki adatok

Névleges feszültség 230V ± 15%

Frekvencia 50Hz ± 3Hz

Max. tolerált feszültség N <-> PE 5 v

Mérési kategória CAT II/300V

Alapértelmezett EN 61010-1 (DIN VDE 0411-1)

IP védettségi osztály IP40

Tárolási és üzemi hőmérséklet -10...50°C

Szennyezettségi foka 2

A készüléket csak megfelelően földelt elektromos berendezésekben szabad használni!

Szerviz és garancia

Ha az eszköz már nem működik, kérdése van, vagy információra van szüksége, forduljon a Wiha eszközök hivatalos ügyfélszolgálatához:

Vevőszolgálat

Wiha Werkzeuge GmbH

Obertalstrasse 3-7

78136 Schonach

NÉMETORSZÁG

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Weboldal: www.wiha.com

Ezen utasítások figyelmen kívül hagyása miatt bekövetkezett anyagi károk vagy személyi sérülések esetén a garancia érvényét veszti. Az ebből eredő károkért a gyártó nem vállal felelősséget!
