| Marka | Wiha |
| Model | 230 V AC CAT II |
| Typ produktu | Tester gniazdek |
| Kategoria pomiarowa | CAT II / 300 V |
| Napięcie znamionowe | 230 V ± 15 % |
| Częstotliwość znamionowa | 50 Hz ± 3 Hz |
| Maksymalne napięcie N-PE | 5 V |
| Norma bezpieczeństwa | CEI/EN 61010-1 (DIN VDE 0411-1) |
| Stopień ochrony | IP40 |
| Stopień zanieczyszczenia | 2 |
| Temperatura pracy | -10 °C do +50 °C |
| Temperatura przechowywania | -10 °C do +50 °C |
| Wymiary (około) | 10 x 6 x 4 cm |
| Waga (około) | 100 g |
| Zasilanie | Za pomocą testowanego gniazdka sieciowego (230 V AC) |
| Wyświetlacz | LED : OK, L/N reverse, L/E reverse, E fault, N fault, L fault, L/E reverse & E open |
| Główne funkcje | Testowanie gniazdek i przewodów przyłączeniowych; wykrywanie błędów okablowania |
| Konserwacja i czyszczenie | Czyścić wilgotną szmatką i łagodnym środkiem czyszczącym; nie używać agresywnych rozpuszczalników |
| Bezpieczeństwo | Używać wyłącznie w instalacjach uziemionych; przestrzegać CAT II/300 V |
| Gwarancja | Gwarancja wygasa w przypadku nieprzestrzegania instrukcji |
| Serwis posprzedażowy | Wiha Werkzeuge GmbH, Niemcy, info.de@wiha.com |
Często zadawane pytania - 230 V AC CAT II Wiha
Pytania użytkowników dotyczące 230 V AC CAT II Wiha
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Sprzęt pomiarowy w formacie PDF za darmo! Znajdź swoją instrukcję 230 V AC CAT II - Wiha i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 230 V AC CAT II marki Wiha.
INSTRUKCJA OBSŁUGI 230 V AC CAT II Wiha
Wprowadzenie / zakres dostawy 5
Przewożenie i przechowywanie 6
Instrukcje bezpieczeństwa 6
Przeznaczenie / sterowanie 8
Komunikaty o błędach podczas instalacji i testu działania 8
Opieka i utrzymanie 9
Specyfikacja techniczna 10
Serwis i gwarancja....11
Symbole / Uwagi
Ostrzeżenie o możliwych niebezpieczeństwach; przestrzegać odpowiednich informacji w instrukcji obsługi.
Ostrzeżenie przed napięciem elektrycznym – ryzyko porażenia prądem.
Uwaga, informacje.
Izolacja ciągła podwójna lub wzmocniona zgodnie z klasą II IEC 60536.
Spełnia wymagania UE.
Spełnia wymagania Wielkiej Brytanii.
Urządzenie jest zgodne z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE WEEE).
CAT II/300V
Urządzenie odpowiada kategorii pomiarowej CAT II/300 V do ziemi.
Opis kategorii pomiarowych
CAT I do pomiarów w obwodach, które nie mają bezpośredniego podłączenia do sieci, np. B. urządzenia zasilane bateryjnie.
CAT II do pomiarów w obwodach, które mają bezpośrednie połączenie z siecią niskiego napięcia za pomocą wtyczek, np. B. Urządzenia gospodarstwa domowego, przenośne urządzenia elektryczne i tym podobne.
CAT III do pomiarów w instalacjach budynkowych tj. rozdzielnice, wyłączniki, okablowanie w tym kable, szynoprzewody, puszki połączeniowe, przełączniki, gniazda w instalacji stałej oraz urządzenia do zastosowań przemysłowych i inne urządzenia np.
INSTRUKTIONSMANUAL
silniki stacjonarne.
CAT IV do pomiarów u źródła instalacji niskonapięciowej, np. B. Licznik ewent. metry bieżące.
Wprowadzenie / zakres dostawy
Instrukcja obsługi zawiera informacje i wskazówki, które są niezbędne do bezpiecznej obsługi i konserwacji urządzenia. Dlatego przed użyciem urządzenia (uruchomienie/montaż) użytkownik powinien dokładnie zapoznać się z instrukcją obsługi i przestrzegać wszystkich punktów. W przypadku nieprzeczytania instrukcji obsługi lub nieprzestrzegania zawartych w niej ostrzeżeń i informacji może dojść do poważnych obrażeń ciała lub szkód materialnych. Tester gniazd to urządzenie testowe do szybkiego i niezawodnego wyświetlania prawidłowych lub uszkodzonych połączeń gniazd lub kabli w okablowaniu.
Urządzenie może być używane tylko w prawidłowo uziemionych instalacjach elektrycznych!
• Zintegrowany test gniazda
Zakres dostawy
- 1x tester gniazdka
- 1x instrukcja obsługi
Przewożenie i przechowywanie
Proszę zachować oryginalne opakowanie do późniejszej wysyłki, np. B. do kalibracji. Uszkodzenia transportowe spowodowane wadliwym opakowaniem nie są objęte gwarancją.
Urządzenie należy przechowywać w suchym miejscu w zamkniętym pomieszczeniu.
Jeżeli urządzenie było transportowane lub przechowywane w ekstremalnych temperaturach, przed włączeniem wymaga co najmniej 2 godzin aklimatyzacji do temperatury pokojowej.
Instrukcje bezpieczeństwa
Tester gniazdek został zbudowany i przetestowany zgodnie z obowiązującymi przepisami bezpieczeństwa dla elektrycznych urządzeń pomiarowych, kontrolnych, regulacyjnych i laboratoryjnych zgodnie z normą IEC/EN 61010-1 i opuścił fabrykę w bezpiecznym i idealnym stanie.
Tester gniazdek jest tylko urządzeniem testowym i nie może być używany do pomiarów zgodnie ze standardem instalacji CO (NIN). Tester gniazdka nie sprawdza braku napięcia.
Aby uniknąć porażenia prądem, podczas pracy z napięciami powyżej 120 V (60 V) DC lub 50 V (25 V) RMS AC należy przestrzegać obowiązujących przepisów bezpieczeństwa i VDE. Wartości w nawiasach dotyczą ograniczonych zakresów napięcia (np. w sektorze medycznym lub rolniczym).
INSTRUKTIONSMANUAL
Przed użyciem upewnij się, że urządzenie działa prawidłowo. Tester może być używany tylko w określonych zakresach pomiarowych.
Jeśli nie można dłużej zagwarantować bezpieczeństwa użytkownika, urządzenie należy wycofać z eksploatacji i zabezpieczyć przed ponownym użyciem.
Bezpieczeństwo nie jest już gwarantowane, jeśli urządzenie
- ma oczywiste uszkodzenia.
- żądane pomiary nie są już wykonywane.
- był przechowywany zbyt długo w niesprzyjających warunkach.
- był narażony na napreżenia mechaniczne podczas transportu.
- zanieczyszczone przez wyciekające baterie.
- został w jakikolwiek sposób zmieniony i nie odpowiada już pierwotnemu stanowi.
W wyżej wymienionych przypadkach urządzenie nie może być dalej używane!
Urządzenie mogą otwierać wyłącznie przeszkoleni pracownicy. Przed otwarciem upewnij się, że urządzenie zostało odłączone od wszystkich obwodów pomiarowych.
Przy wszystkich zadaniach należy ściśle przestrzegać przepisów dotyczących zapobiegania wypadkom ustanowionych przez stowarzyszenia zawodowe zajmujące się instalacjami i urządzeniami elektrycznymi.
Aby zapewnić prawidłowe działanie i długą żywotność, nie wystawiaj instrumentu na bezpośrednie działanie promieni słonecznych, ponieważ może się nagrzać.
Przeznaczenie / sterowanie
Przeznaczenie
Urządzenie może być używane tylko w warunkach i do celów, do których zostało zaprojektowane. W związku z tym należy w szczególności przestrzegać instrukcji bezpieczeństwa, specyfikacji technicznych dotyczących warunków otoczenia oraz użytkowania urządzenia w suchym otoczeniu.

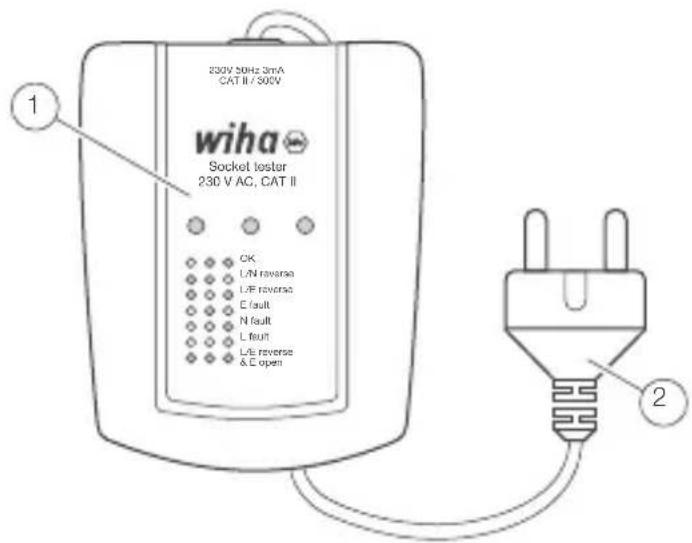

Sterownica
1 Wyświetlacz LED
② Wtyczka zasilająca
Komunikaty o błędach podczas instalacji i testu działania
Urządzenie może być używane tylko w prawidłowo uziemionych instalacjach elektrycznych!
INSTRUKTIONSMANUAL
Jeśli adapter musi być użyty do sprawdzenia gniazda lub linii połączeniowej, należy upewnić się, że adapter jest w idealnym stanie i ma ciągłe połączenie elektryczne. Stosowanie adapterów bez ciągłego połączenia przewodu ochronnego prowadzi do błędnych wyników testów.
Przed użyciem sprawdź, czy urządzenie jest sprawne, na przykład na znanym źródłe napięcia.
Tester nie rozpoznaje odwróconych połączeń N<->PE.
Test gniazda
Podłącz urządzenie do gniazdka, aby przetestować gniazda i kable połączeniowe. Oświadczenie o wyniku testu składa się z poniższej legendy wyświetlacza.
L jest oznaczone czerwoną kropką na wtyczce.
Opieka i utrzymanie
Urządzenie obsługiwane zgodnie z instrukcjami zawartymi w instrukcji nie wymaga specjalnej konserwacji.
Jeśli urządzenie zabrudzi się podczas codziennego użytkowania, zalecamy czyszczenie urządzenia wilgotną ściereczką i łagodnym domowym środkiem czyszczącym. Przed czyszczeniem urządzenia upewnij się, że zostało odłączone od zewnętrznego źródła zasilania oraz od wszystkich innych podłączonych urządzeń. Do czyszczenia nie wolno używać agresywnych środków czyszczących ani rozpuszczalników. Urządzenie nie powinno być używane przez około 6 godzin po czyszczeniu.
Specyfikacja techniczna
Napięcie nominalne 230V ± 15%
Częstotliwość 50Hz ± 3Hz
Maks. tolerowane napięcie N <-> PE 5 v
Kategoria pomiarowa KAT. II/300V
Standard EN 61010-1 (DIN VDE 0411-1)
Klasa ochrony IP IP40
Temperatura przechowywania i pracy -10...50°C
Stopień zanieczyszczenia 2
Urządzenie może być używane tylko w prawidłowo uziemionych instalacjach elektrycznych!
INSTRUKTIONSMANUAL
Serwis i gwarancja
Jeśli urządzenie nie działa, masz pytania lub potrzebujesz informacji, skontaktuj się z autoryzowanym serwisem narzędzi Wiha:
Obsługa klienta
Wiha Werkzeuge GmbH
Obertalstrasse 3 - 7
78136 Schonach
NIEMCY
Telefon: +49 7722 959-0
przypadku uszkodzenia mienia lub obrażeń ciała spowodowanych nieprzestrzeganiem tych instrukcji, gwarancja traci ważność. Producent nie ponosi odpowiedzialności za szkody następcze!
