230 V AC CAT II - Měřicí zařízení Wiha - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma 230 V AC CAT II Wiha ve formátu PDF.
| Značka | Wiha |
| Model | 230 V AC CAT II |
| Typ produktu | Zásuvkový tester |
| Kategorie měření | CAT II / 300 V |
| Jmenovité napětí | 230 V ± 15 % |
| Jmenovitá frekvence | 50 Hz ± 3 Hz |
| Max. napětí N-PE | 5 V |
| Bezpečnostní norma | CEI/EN 61010-1 (DIN VDE 0411-1) |
| Stupeň krytí | IP40 |
| Stupeň znečištění | 2 |
| Provozní teplota | -10 °C až +50 °C |
| Skladovací teplota | -10 °C až +50 °C |
| Rozměry (přibl.) | 10 x 6 x 4 cm |
| Hmotnost (přibl.) | 100 g |
| Napájení | Přes testovanou síťovou zásuvku (230 V AC) |
| Zobrazení | LED: OK, L/N obráceno, L/E obráceno, E porucha, N porucha, L porucha, L/E obráceno a E otevřeno |
| Hlavní funkce | Testování zásuvek a propojovacích kabelů; detekce chyb zapojení |
| Údržba a čištění | Čistěte vlhkým hadříkem a jemným čisticím prostředkem; nepoužívejte agresivní rozpouštědla |
| Bezpečnost | Používejte pouze na uzemněných instalacích; dodržujte CAT II/300 V |
| Záruka | Záruka zaniká v případě nedodržení pokynů |
| Poprodejní servis | Wiha Werkzeuge GmbH, Německo, info.de@wiha.com |
Často kladené otázky - 230 V AC CAT II Wiha
Dotazy uživatelů ohledně 230 V AC CAT II Wiha
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Měřicí zařízení ve formátu PDF zdarma! Najděte svůj návod 230 V AC CAT II - Wiha a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 230 V AC CAT II značky Wiha.
NÁVOD K OBSLUZE 230 V AC CAT II Wiha
upozornění na možná nebezpečí; dodržujte příslušné informace v návodu k obsluze.
Varování před elektrickým napětím - nebezpečí úrazu elektrickým proudem.
Poznámka, informace.
Souvislá dvojitá nebo zesílená izolace podle třídy II IEC 60536.
Splňuje požadavky Spojeného království.
Zařízení je v souladu se směrnicí o odpadních elektrických a elektronických zařízeních (2012/19/EU WEEE).
CATII/300V
Zařízení odpovídá kategorii měření CAT II/300 V vůči zemi.
Popis kategorií měření
CAT I pro měření na obvodech, které nemají přímé připojení k síti, např. B. bateriová zařízení.
CAT II pro měření na obvodech, které mají přímé připojení k nízkonapěťové síti přes zástrčky, např. B. Domácí spotřebiče, prénosné elektrospotřebiče a podobně.
CAT III pro měření v rámci stavební instalace, tj. rozvaděče, jističe, elektroinstalace včetně kabelů, přípojnice, odbočné krabice, vypínače, zásuvky v pevné instalaci i zařízení pro průmyslové použití a další zařízení, například trvale připojené stacionární motory.
CAT IV pro měření u zdroje nízkonapěťové instalace, např. B. Čítač resp. měřiče
proudu.
Úvod / rozsah dodávky
Návod k obsluze obsahuje informace a pokyny, které jsou nezbytné pro bezpečný provoz a údržbu zařízení. Uživatel by si proto měl před použitím zařízení (uvedení do provozu/montáž) pozorně přečíst návod k obsluze a dodržet všechny body. Pokud si nepřečtete návod k obsluze nebo pokud nebudou dodržována varování a informace v něm obsažené, může dojít k vážnému zranění osob nebo škodě na majetku. Tester zásuvek je testovací zařízení pro rychlé a spolehlivé zobrazení správného nebo vadného připojení zásuvek nebo kabelů v elektroinstalaci.
Zařízení smí být používáno pouze v řádně uzemněných elektrických instalacích!
- Integrovaný test zásuvky
Rozsah dodávky
• 1x tester zásuvek
- 1x návod k použití
NÁVOD K POUŽITÍ
Přeprava a skladování
Uschovejte si prosím originální obal pro pozdější odeslání, např. B. pro kalibraci.
Poškození při přepravě v důsledku vadného obalu je ze záruky vyloučeno.
Zařízení musí být skladováno na suchém místě v uzavřené místnosti.
Pokud bylo zařízení přepravováno nebo skladováno při extrémních teplotách, vyžaduje před zapnutím alespoň 2 hodiny aklimatizace na pokojovou teplotu.
Bezpečnostní instrukce
Tester zásuvek byl vyroben a testován v souladu s aktuálními bezpečnostními předpisy pro elektrická měření, ovládání, regulace a laboratorní přístroje v souladu s IEC/EN 61010-1 a opustil továrnu v bezpečném a perfektním stavu.
Tester zásuvek je pouze testovací zařízení a nesmí být použit pro měření podle instalační normy ÚT (NIN). Tester zásuvek nekontroluje nepřítomnost napětí.
Při práci s napětím vyšším než 120 V (60 V) DC nebo 50 V (25 V) RMS AC je třeba dodržovat platné bezpečnostní předpisy a předpisy VDE, aby nedošlo k úrazu elektrickým proudem. Hodnoty v závorkách platí pro omezené rozsahy napětí (např. ve zdravotnictví nebo zemědělství).
Před použitím se ujistěte, že zařízení správně funguje. Tester smí být používán pouze v rámci specifikovaných měřicích rozsahů.
Pokud již nelze zaručit bezpečnost uživatele, musí být zařízení vyřazeno z provozu a chráněno před dalším použitím.
Bezpečnost již není zaručena, pokud zařízení
- má zjevné poškození.
- požadovaná měření se již neprovádějí.
- byl příliš dlouho skladován za nepříznivých podmínek.
- byl během přepravy vystaven mechanickému namáhání.
- znečištěné vytečenými bateriemi.
- byl jakkoli pozměněn a již neodpovídá původnímu stavu.
Ve výše uvedených případech nelze zařízení dále používat!
Zařízení smí otevírat pouze vyškolení zaměstnanci. Před otevřením se ujistěte, že byl přístroj odpojen od všech měřicích obvodů.
Při všech činnostech je třeba důsledně dodržovat předpisy pro prevenci úrazů stanovené profesními sdruženími pro elektrické systémy a přístroje.
Pro zajištění správné funkce a dlouhé životnosti nenechávejte přístroj na přímém slunci, kde by se mohl zahřát.
NÁVOD K POUŽITÍ
Zamýšlené použití / ovládání
Zamýšlené použití
Zařízení smí být používáno pouze za podmínek a pro účely, pro které bylo navrženo. V tomto ohledu je třeba dodržovat zejména bezpečnostní pokyny, technické specifikace s ohledem na podmínky prostředí a použití zařízení v suchém prostředí.

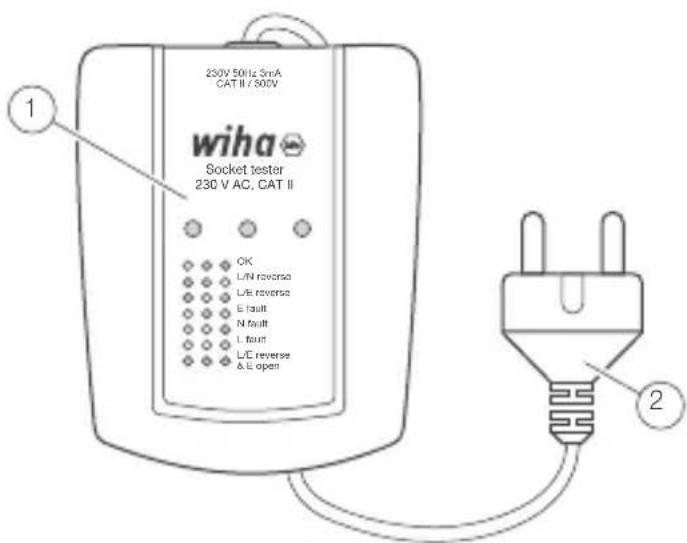

Řízení
1 LED displej
2 Zástrčka
Chybové zprávy během instalace a funkčního testu
Zařízení smí být používáno pouze v řádně uzemněných elektrických instalacích!
Pokud je nutné použít adaptér pro testování zásuvky nebo propojovacího vedení, je třeba zajistit, aby adaptér byl v perfektním stavu a měl trvalé elektrické připojení. Použití adaptérů bez průběžného připojení ochranného vodiče vede k chybným výsledkům testu.
Před použitím zkontrolujte, zda je zařízení v provozuschopném stavu, například na známém zdroji napětí.
Tester nerozpozná obrácená N<->PE spojení.
Test zásuvky
Zapojte zařízení do zásuvky pro testování zásuvek a propojovacích kabelů. Prohlášení o výsledku testu se provádí pomocí níže uvedené legendy k displeji.
L je označeno červenou tečkou na zástrčce.
Péče a údržba
Při provozu v souladu s pokyny v návodu nevyžaduje zařízení žádnou zvláštní údržbu.
Pokud se zařízení každodenním používáním zašpiní, doporučujeme vyčistit zařízení vlhkým hadříkem a jemným čisticím prostředkem pro domácnost. Před čištěním zařízení se ujistěte, že bylo odpojeno od externího napájení a od všech ostatních připojených zařízení. K čištění nikdy nepoužívejte agresivní čisticí prostředky nebo rozpouštědla. Zařízení by se po vyčištění nemělo používat přibližně 6 hodin.
NÁVOD K POUŽITÍ
Technické specifikace
Jmenovité napětí 230 V ± 15 %
Frekvence 50Hz ± 3Hz
Max. tolerované napětí N <-> PE 5 v
Kategorie měření CAT II/300V
Standard EN 61010-1 (DIN VDE 0411-1)
Třída ochrany IP IP40
Skladovací a provozní teplota -10...50°C
Stupeň znečištění 2
Zařízení smí být používáno pouze v řádně uzemněných elektrických instalacích!
Servis a záruka
Pokud zařízení již není funkční, máte dotazy nebo potřebujete informace, kontaktujte prosím autorizovaný zákaznický servis nástrojů Wiha:
Služby zákazníkům
Wiha Werkzeuge GmbH
Obertalstrasse 3 - 7
78136 Schonach
NĚMECKO
Telefon: +49 7722 959-0
Fax: +49 7722 959-160
E-mail: info.de@wiha.com
Web: www.wiha.com
Případě poškození majetku nebo zranění osob způsobených nedodržením těchto pokynů zaniká záruka. Za následné škody výrobce neručí!
