Mærke	Wiha
Model	230 V AC CAT II
Produkttype	Stiktester
Målekategori	CAT II / 300 V
Nominel spænding	230 V ± 15 %
Nominel frekvens	50 Hz ± 3 Hz
Maks. spænding N-PE	5 V
Sikkerhedsstandard	CEI/EN 61010-1 (DIN VDE 0411-1)
IP-klasse	IP40
Forureningsgrad	2
Driftstemperatur	-10 °C til +50 °C
Opbevaringstemperatur	-10 °C til +50 °C
Mål (ca.)	10 x 6 x 4 cm
Vægt (ca.)	100 g
Strømforsyning	Via den testede stikkontakt (230 V AC)
Display	LED: OK, L/N omvendt, L/E omvendt, E fejl, N fejl, L fejl, L/E omvendt & E åben
Hovedfunktioner	Test af stikkontakter og tilslutningskabler; detektering af ledningsfejl
Vedligeholdelse og rengøring	Rengør med en fugtig klud og et mildt rengøringsmiddel; ingen aggressive opløsningsmidler
Sikkerhed	Anvend kun på jordede installationer; overhold CAT II/300 V
Garanti	Garantien bortfalder ved manglende overholdelse af instruktionerne
Kundeservice	Wiha Werkzeuge GmbH, Tyskland, [e-mail]

Ofte stillede spørgsmål - 230 V AC CAT II Wiha

Hvad betyder LED-displayet 'OK' på Wiha 230 V AC CAT II-stiktester?

Displayet 'OK' angiver, at stikkontakten er korrekt ledt: fase (L), nul (N) og jord (PE) er korrekt tilsluttet.

Hvad gør jeg, hvis testeren viser 'L/N omvendt'?

Det betyder, at fase (L) og nul (N) ledere er byttet om. Installationen skal kontrolleres af en kvalificeret elektriker.

Kan testeren bruges til at kontrollere spændingsløshed?

Nej, stiktesteren kontrollerer ikke spændingsløshed. Den er kun designet til at teste ledninger i strømførende stikkontakter.

Hvad er målekategorien for dette apparat?

Målekategorien er CAT II / 300 V i henhold til standard CEI/EN 61010-1, egnet til husholdningsstikkontakter.

Hvordan rengør jeg Wiha stiktesteren?

Afbryd apparatet fra enhver strømkilde. Rengør med en fugtig klud og et mildt rengøringsmiddel. Brug ikke aggressive opløsningsmidler.

Hvad betyder 'E fejl' på testeren?

'E fejl' angiver en jordfejl (PE). Jordforbindelsen er defekt eller mangler.

Kan jeg bruge en forlængerledning med testeren?

Ja, men sørg for, at forlængerledningen er i perfekt stand og har en kontinuerlig jordforbindelse. Brug af en adapter uden jord forvrænger resultaterne.

Hvad gør jeg, hvis testeren ikke viser nogen LED?

Kontroller, at stikkontakten er strømførende (230 V). Hvis det er tilfældet, og apparatet ikke reagerer, er det muligvis defekt: stop med at bruge det og kontakt kundeservice.

Er testeren egnet til trefasede installationer?

Nej, dette apparat er kun designet til standard 230 V AC enfasede stikkontakter med jord.

Hvordan får jeg teknisk support til denne tester?

Kontakt Wiha kundeservice: Wiha Werkzeuge GmbH, Obertalstrasse 3-7, 78136 Schonach, Tyskland, e-mail: [e-mail], tlf.: [phone].

BRUGSANVISNING 230 V AC CAT II Wiha

Sikkerhedsinstruktioner 6

Tilsigtet brug / kontroller 8

Fejlmeddelelser under installationen og funktionstesten ... 8

advarsel om mulige farer; overhold de relevante oplysninger i betjeningsvejledningen.

Advarsel om elektrisk spænding - risiko for elektrisk stød.

Bemærk, information.

Kontinuerlig dobbelt eller forstærket isolering i henhold til klasse II IEC 60536.

Opfylder EU-krav.

Opfylder britiske krav.

Enheden overholder direktivet om affald af elektrisk og elektronisk udstyr (2012/19/EU WEEE).

CATII/300V

Enheden svarer til målekategorien CAT II/300 V til jord.

Beskrivelse af målekategorier

CAT I til målinger på kredsløb, der ikke har direkte forbindelse til lysnettet, fx B. batteridrevne enheder.

CAT II til målinger på kredsløb, der har direkte forbindelse til lavspændingsnettet via stik, fx B. Husholdningsapparater, bærbare elektriske apparater og lignende.

CAT III til målinger inden for bygningsinstallationen, det vil sige fordelingstavler, afbrydere, ledninger inklusiv kabler, samleskinner, samledåser, afbrydere, stikkontakter i den faste installation samt apparater til industriel brug og andre apparater, fx fast

INSTRUKTIONSMANUAL

CAT IV til målinger ved lavspændingsanlæggets kilde, fx B. Tæller hhv. strømmålere.

Introduktion / leveringsomfang

Betjeningsvejledningen indeholder informationer og instruktioner, som er nødvendige for sikker drift og vedligeholdelse af apparatet. Brugeren bør derfor læse betjeningsvejledningen omhyggeligt, før apparatet tages i brug (idriftsættelse/montering) og følge alle punkter. Hvis betjeningsvejledningen ikke læses, eller hvis advarslerne og informationerne heri ikke overholdes, kan det medføre alvorlig personskade eller materiel skade. Socket-testeren er en testenhed til hurtigt og pålideligt at vise korrekte eller defekte stik- eller kabelforbindelser i ledningerne.

Apparatet må kun anvendes i korrekt jordede elektriske installationer!

- Test af integreret stikdåse

Leveringsomfang

• 1x fatningstester
• 1x brugermanual

Opbevar venligst den originale emballage til senere forsendelse, f.eks. B. til kalibrering. Transportskader på grund af defekt emballage er undtaget fra garantien.

Apparatet skal opbevares på et tört sted i et lukket rum.

Hvis apparatet er blevet transporteret eller opbevaret ved ekstreme temperaturer, kræver det mindst 2 timers akklimatisering til stuetemperatur, før det tændes.

Sikkerhedsinstruktioner

Stikkontakttesteren er bygget og testet i overensstemmelse med de gældende sikkerhedsbestemmelser for elektriske måle-, kontrol-, regulerings- og laboratorieudstyr i overensstemmelse med IEC/EN 61010-1 og efterlod fabrikken i en sikker og perfekt stand.

Sokkeltesteren er kun en testanordning og må ikke bruges til målinger i henhold til CH-installationsstandarden (NIN). Stikkontakttesteren kontrollerer ikke, om der er spænding.

For at undgå elektrisk stød skal de gældende sikkerheds- og VDE-bestemmelser overholdes ved arbejde med spændinger over 120 V (60 V) DC eller 50 V (25 V) RMS AC. Værdierne i parentes gælder for begrænsede spændingsområder (f.eks. i den medicinske eller landbrugsmæssige sektor).

INSTRUKTIONSMANUAL

Før brug skal du sikre dig, at enheden fungerer korrekt. Testeren må kun anvendes inden for de angivne måleområder.

Hvis brugerens sikkerhed ikke længere kan garanteres, skal apparatet tages ud af drift og beskyttes mod at blive brugt igen.

Sikkerheden er ikke længere garanteret, hvis enheden

• har tydelige skader.
• de ønskede målinger udføres ikke længere.
• har været opbevaret for længe under ugunstige forhold.
• blev udsat for mekanisk belastning under transport.
• forurenet af utætte batterier.

- er blevet ændret på nogen måde og svarer ikke længere til dens oprindelige stand.

I ovennævnte tilfælde må enheden ikke længere bruges!

Apparatet må kun åbnes af uddannede medarbejdere. Før åbning skal du sikre dig, at enheden er blevet afbrudt fra alle målekredsløb.

Ved alle opgaver skal de ulykkesforebyggende regler fastsat af de faglige sammenslutninger for elektriske anlæg og udstyr nøje overholdes.

For at sikre korrekt funktion og lang levetid, efterlad ikke instrumentet i direkte sollys, hvor det kan blive varmt.

Tilsigtet brug / kontroller

Anvendelsesformål

Enheden må kun bruges under de forhold og til de formål, som den er designet til. I den forbindelse skal sikkerhedsanvisningerne, de tekniske specifikationer med hensyn til miljøforholdene og brugen af apparatet i tørre omgivelser især overholdes.

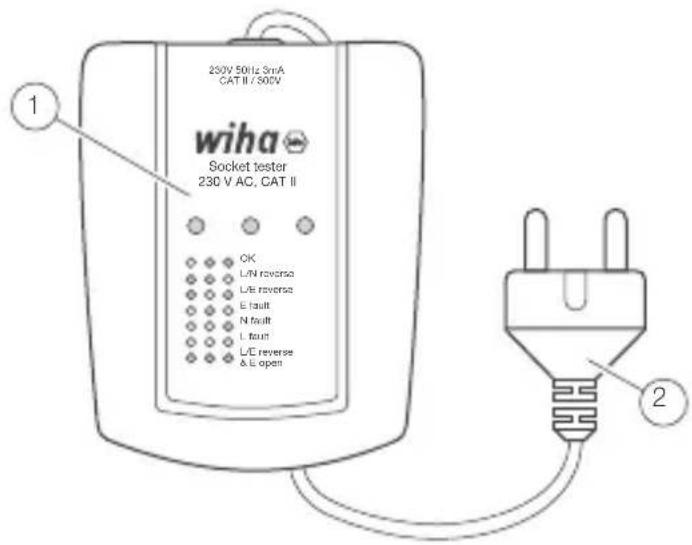

Kontroller

① LED display
② Strømstik

Fejlmeddelelser under installationen og funktionstesten

Apparatet må kun anvendes i korrekt jordede elektriske installationer!

INSTRUKTIONSMANUAL

Hvis en adapter skal bruges til at teste en stikkontakt eller tilslutningsledning, skal det sikres, at adapteren er i perfekt stand og har en kontinuerlig elektrisk forbindelse. Brug af adaptere uden en kontinuerlig beskyttelseslederforbindelse fører til fejlagtige testresultater.

Før brug skal du kontrollere, at enheden er i funktionsdygtig stand, for eksempel på en kendt spændingskilde.

Testeren genkender ikke omvendte N<->PE-forbindelser.

Stikkontakt test

Sæt enheden i stikkontakten for at teste stikkontakter og tilslutningskabler. En erklæring om testresultatet er lavet ved hjælp af displayforklaringen nedenfor.

L er markeret med en rød prik på strømstikket.

Når apparatet betjenes i overensstemmelse med instruktionerne i manualen, kræver det ingen særlig vedligeholdelse.

Hvis enheden bliver snavset ved daglig brug, anbefaler vi at rengøre enheden med en fugtig klud og et mildt husholdningsrengøringsmiddel. Før du rengør enheden, skal du sørge for, at den er blevet afbrudt fra den eksterne strømforsyning og fra alle andre tilsluttede enheder. Brug aldrig aggressive rengøringsmidler eller opløsningsmidler til rengøring. Apparatet bør ikke bruges i ca. 6 timer efter rengøring.

Tekniske specifikationer

Nominal spænding 230V ± 15 %

Frekvens 50Hz ± 3Hz

Maks. tolereret spænding N <-> PE 5 v

Målekategori CAT II/300V

Standard EN 61010-1 (DIN VDE 0411-1)

Apparatet må kun anvendes i korrekt jordede elektriske installationer!

INSTRUKTIONSMANUAL

Service og garanti

Hvis enheden ikke længere fungerer, har du spørgsmål eller brug for information, bedes du kontakte en autoriseret kundeservice for Wiha-værktøjer:

Kunde service

Wiha Werkzeuge GmbH

Obertalstrasse 3 - 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Hjemmeside: www.wiha.com

Tilfælde af tingskade eller personskade forårsaget af manglende overholdelse af disse instruktioner, bortfalder garantien. Producenten påtager sig intet ansvar for følgeskader!
