Merke	Wiha
Modell	230 V AC CAT II
Produkttype	Stikkontakttester
Målekategori	CAT II / 300 V
Nominell spenning	230 V ± 15 %
Nominell frekvens	50 Hz ± 3 Hz
Maks. spenning N-PE	5 V
Sikkerhetsstandard	CEI/EN 61010-1 (DIN VDE 0411-1)
Beskyttelsesgrad	IP40
Forurensningsgrad	2
Driftstemperatur	-10 °C til +50 °C
Lagringstemperatur	-10 °C til +50 °C
Mål (ca.)	10 x 6 x 4 cm
Vekt (ca.)	100 g
Strømforsyning	Via den testede stikkontakten (230 V AC)
Display	LED : OK, L/N reverse, L/E reverse, E fault, N fault, L fault, L/E reverse & E open
Hovedfunksjoner	Testing av stikkontakter og tilkoblingskabler; oppdagelse av koblingsfeil
Vedlikehold og rengjøring	Rengjør med en fuktig klut og mildt rengjøringsmiddel; ingen aggressive løsemidler
Sikkerhet	Bruk kun på jordede installasjoner; respekter CAT II/300 V
Garanti	Garantien bortfaller ved manglende overholdelse av instruksjonene
Kundeservice	Wiha Werkzeuge GmbH, Tyskland, [e-mail]

Ofte stilte spørsmål - 230 V AC CAT II Wiha

Hva betyr LED-displayet 'OK' på Wiha 230 V AC CAT II-testeren?

'OK'-displayet indikerer at stikkontakten er riktig koblet: fase (L), nøytral (N) og jord (PE) er korrekt tilkoblet.

Hva gjør jeg hvis testeren viser 'L/N reverse'?

Det betyr at fase (L) og nøytral (N) er byttet om. Installasjonen må kontrolleres av en kvalifisert elektriker.

Kan testeren brukes til å verifisere spenningsløshet?

Nei, stikkontakttesteren verifiserer ikke spenningsløshet. Den er kun designet for å teste kablingen til stikkontakter under spenning.

Hva er målekategorien til denne enheten?

Målekategorien er CAT II / 300 V i henhold til standard CEI/EN 61010-1, egnet for husholdningsstikkontakter.

Hvordan rengjør jeg Wiha stikkontakttesteren?

Koble enheten fra alle strømkilder. Rengjør med en fuktig klut og mildt husholdningsrengjøringsmiddel. Ikke bruk aggressive løsemidler.

Hva betyr 'E fault' på testeren?

'E fault' indikerer en jordfeil (PE). Jordforbindelsen er defekt eller fraværende.

Kan jeg bruke en skjøteledning med testeren?

Ja, men forsikre deg om at skjøteledningen er i perfekt stand og at jordforbindelsen er kontinuerlig. Bruk av en adapter uten jord vil gi feil resultater.

Hva gjør jeg hvis testeren ikke viser noen LED?

Kontroller at stikkontakten er under spenning (230 V). Hvis den er det og enheten ikke reagerer, er den kanskje defekt: slutt å bruke den og kontakt kundeservice.

Er testeren egnet for trefase-installasjoner?

Nei, denne enheten er kun designet for standard enfasede 230 V AC stikkontakter med jord.

Hvordan får jeg teknisk støtte for denne testeren?

Kontakt Wiha kundeservice: Wiha Werkzeuge GmbH, Obertalstrasse 3-7, 78136 Schonach, Tyskland, e-post: [e-mail], tlf.: [phone].

BRUKSANVISNING 230 V AC CAT II Wiha

Transport og opbevaring 6

Pleje og vedligeholdelse 9

Tekniske specifikationer 10

Service og garanti 11

Symboler / Noter

tilsluttede stationære motorer.

Transport og opbevaring

Pleje og vedligeholdelse

IP beskyttelsesklasse IP40

Opbevaring og driftstemperatur -10...50°C

Grad af forurening 2

Introduksjon / leveringsomfang 5

Transport og lagring 6

Sikkerhetsinstruksjoner 6

Tiltenkt bruk / kontroller 8

Feilmeldinger under installasjonen og funksjonstesten ..... 8

Stell og vedlikehold 9

Tekniske spesifikasjoner 10

Service og garanti 11

BRUKSANVISNINGEN

Symboler / merknader

advarsel om mulige farer; følg den relevante informasjonen i bruksanvisningen.

Advarsel om elektrisk spenning - fare for elektrisk støt.

Merk, informasjon.

Kontinuerlig dobbel eller forsterket isolasjon i henhold til klasse II IEC 60536.

Oppfyller EU-krav.

Oppfyller britiske krav.

Enheten er i samsvar med direktivet om avfall av elektrisk og elektronisk utstyr (2012/19/EU WEEE).

CAT II/300V

Enheten tilsvarer målekategorien CAT II/300 V til jord.

Beskrivelse av målekategorier

CAT I for målinger på kretser som ikke har direkte tilkobling til strømnettet, f.eks. B. batteridrevne enheter.

CAT II for målinger på kretser som har direkte tilknytning til lavspentnettet via plugger, f.eks B. Husholdningsapparater, bærbare elektriske apparater og lignende.

CAT III for målinger innenfor bygningsinstallasjonen, dvs. fordelingstavler, effektbrytere, ledninger inkl. kabler, samleskinner, koblingsbokser, brytere, stikkontakter i den faste installasjonen samt apparater for industriell bruk og andre apparater, for eksempel fast

tilkoblede stasjonære motorer.

CAT IV for målinger ved lavspenningsanleggets kilde, f.eks B. Teller hhv. strømmålere.

Introduksjon / leveringsomfang

Bruksanvisningen inneholder informasjon og instruksjoner som er nødvendige for sikker drift og vedlikehold av apparatet. Brukeren bør derfor lese bruksanvisningen nøye før apparatet tas i bruk (igangsetting/montering) og følge alle punkter. Hvis bruksanvisningen ikke leses eller advarslene og informasjonen i den ikke følges, kan det oppstå alvorlige personskader eller materielle skader. Stikkontakttesteren er en testenhet for raskt og pålitelig å vise riktige eller defekte stikkontakter eller kabelforbindelser i ledningene.

Apparatet må kun brukes i forskriftsmessig jordede elektriske installasjoner!

• Test av integrert stikkontakt

Leveringsomfang

• 1x stikkontakt tester
• 1x bruksanvisning

BRUKSANVISNINGEN

Transport og lagring

Vennligst oppbevar originalemballasjen for senere forsendelse, f.eks. B. for kalibrering. Transportskader på grunn av defekt emballasje er unntatt fra garantien.

Hvis enheten har blitt transportert eller lagret ved ekstreme temperaturer, krever det minst 2 timers akklimatisering til romtemperatur før den slås på.

Sikkerhetsinstruksjoner

Stikkontakttesteren ble bygget og testet i henhold til gjeldende sikkerhetsforskrifter for elektriske måle-, kontroll-, regulerings- og laboratorieapparater i henhold til IEC/EN 61010-1 og etterlot fabrikken i sikker og perfekt stand.

Sokkeltesteren er kun en testenhet og må ikke brukes til målinger i henhold til CH-installasjonsstandarden (NIN). Stikkontakttesteren sjekker ikke for fravær av spenning.

For å unngå elektriske støt, må gjeldende sikkerhets- og VDE-bestemmelser overholdes ved arbeid med spenninger over 120 V (60 V) DC eller 50 V (25 V) RMS AC. Verdiene i parentes gjelder begrensede spenningsområder (f.eks. i medisinsk eller landbrukssektoren).

Før bruk, sørg for at enheten fungerer som den skal. Testeren må kun brukes innenfor de angitte måleområdene.

Hvis sikkerheten til brukeren ikke lenger kan garanteres, må enheten tas ut av drift og beskyttes mot å bli brukt igjen.

• har åpenbare skader.
• de ønskede målingene utføres ikke lenger.
• har vært lagret for lenge under ugunstige forhold.
• ble utsatt for mekanisk påkjenning under transport.
• forurenset av lekkende batterier.

- har blitt endret på noen måte og samsvarer ikke lenger med sin opprinnelige tilstand.

I tilfellene nevnt ovenfor kan enheten ikke lenger brukes!

Apparatet må kun åpnes av opplæerte ansatte. Før åpning, sørg for at enheten er koblet fra alle målekretser.

De ulykkesforebyggende forskriftene fastsatt av fagforeningene for elektriske anlegg og utstyr skal følges strengt for alle oppgaver.

For å sikre riktig funksjon og lang levetid, ikke la instrumentet stå i direkte sollys hvor det kan bli varmt.

BRUKSANVISNINGEN

Tiltenkt bruk / kontroller

Tiltenkt bruk

Enheten må kun brukes under forholdene og til de formålene den er laget for. I denne forbindelse må sikkerhetsinstruksene, de tekniske spesifikasjonene med hensyn til miljøforholdene og bruken av apparatet i tørre omgivelser følges spesielt.

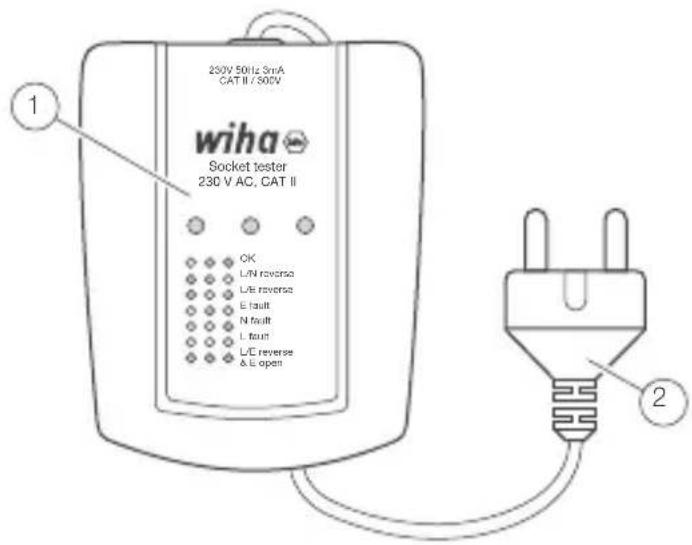

Kontroller

① LED display
② Støpsel

Feilmeldinger under installasjonen og funksjonstesten

Apparatet må kun brukes i forskriftsmessig jordede elektriske installasjoner!

Hvis en adapter må brukes til å teste en stikkontakt eller tilkoblingsledning, må det sikres at adapteren er i perfekt stand og har en kontinuerlig elektrisk tilkobling. Bruk av adaptere uten kontinuerlig beskyttelseslederforbindelse fører til feilaktige testresultater.

Før bruk, kontroller at enheten er i funksjonsdyktig stand, for eksempel på en kjent spenningskilde.

Testeren gjenkjenner ikke reverserte N<->PE-forbindelser.

Stikkontakt test

Koble enheten til stikkontakten for å teste stikkontakter og tilkoblingskabler. En uttalelse om testresultatet er laget ved å bruke skjermforklaringen nedenfor.

L er merket med en rød prikk på støpselet.

Stell og vedlikehold

Når den brukes i henhold til instruksjonene i håndboken, krever ikke enheten noe spesielt vedlikehold.

Hvis enheten blir skitten ved daglig bruk, anbefaler vi å rengjøre enheten med en fuktig klut og et mildt husholdningsrengjøringsmiddel. Før du rengjør enheten, sørg for at den er koblet fra den eksterne strømforsyningen og fra alle andre tilkoblede enheter. Bruk aldri aggressive rengjøringsmidler eller løsemidler til rengjøring. Enheten skal ikke brukes før ca. 6 timer etter rengjøring.

BRUKSANVISNINGEN

Tekniske spesifikasjoner

Nominell spenning 230V ± 15 %

Frekvens 50 Hz ± 3 Hz

Maks. tolerert spenning N <-> PE 5 v

Målekategori CAT II/300V

Standard EN 61010-1 (DIN VDE 0411-1)

IP beskyttelsesklasse IP40

Apparatet må kun brukes i forskriftsmessig jordede elektriske installasjoner!

Service og garanti

Hvis enheten ikke lenger fungerer, du har spørsmål eller trenger informasjon, vennligst kontakt en autorisert kundeservice for Wiha-verktøy:

Kundeservice

Wiha Werkzeuge GmbH

Obertalstrasse 3 - 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Nettsted: www.wiha.com

Ved skade på eiendom eller personskade forårsaket av manglende overholdelse av disse instruksjonene, er garantien ugyldig. Produsenten påtar seg intet ansvar for følgeskader!
