Merk	Wiha
Model	230 V AC CAT II
Producttype	Stopcontacttester
Meetcategorie	CAT II / 300 V
Nominale spanning	230 V ± 15%
Nominale frequentie	50 Hz ± 3 Hz
Max. spanning N-PE	5 V
Veiligheidsnorm	CEI/EN 61010-1 (DIN VDE 0411-1)
Beschermingsgraad	IP40
Vervuilingsgraad	2
Bedrijfstemperatuur	-10°C tot +50°C
Opslagtemperatuur	-10°C tot +50°C
Afmetingen (ongeveer)	10 x 6 x 4 cm
Gewicht (ongeveer)	100 g
Voeding	Via het geteste stopcontact (230 V AC)
Weergave	LED : OK, L/N reverse, L/E reverse, E fault, N fault, L fault, L/E reverse & E open
Hoofdfuncties	Testen van stopcontacten en verbindingskabels; detectie van bedradingsfouten
Onderhoud en reiniging	Reinigen met een vochtige doek en een mild reinigingsmiddel; geen agressieve oplosmiddelen
Veiligheid	Alleen gebruiken op geaarde installaties; CAT II/300 V in acht nemen
Garantie	Garantie vervalt bij niet-naleven van de instructies
Klantenservice	Wiha Werkzeuge GmbH, Duitsland, [e-mail]

Veelgestelde vragen - 230 V AC CAT II Wiha

Wat betekent de LED-weergave 'OK' op de Wiha 230 V AC CAT II tester?

De 'OK'-weergave geeft aan dat het stopcontact correct is bedraad: fase (L), nulleider (N) en aarde (PE) zijn correct aangesloten.

Wat te doen als de tester 'L/N reverse' weergeeft?

Dit betekent dat de fase- (L) en nulleiderconductoren (N) zijn omgekeerd. De installatie moet worden gecontroleerd door een gekwalificeerde elektricien.

Kan de tester worden gebruikt om de afwezigheid van spanning te controleren?

Nee, de stopcontacttester controleert niet op spanningsloosheid. Het is uitsluitend ontworpen om de bedrading van onder spanning staande stopcontacten te testen.

Wat is de meetcategorie van dit apparaat?

De meetcategorie is CAT II / 300 V volgens de norm IEC/EN 61010-1, geschikt voor huishoudelijke stopcontacten.

Hoe reinig ik de Wiha stopcontacttester?

Koppel het apparaat los van elke stroombron. Reinig met een vochtige doek en een mild huishoudelijk reinigingsmiddel. Gebruik geen agressieve oplosmiddelen.

Wat betekent 'E fault' op de tester?

'E fault' geeft een aardfout aan (PE). De aardverbinding is defect of afwezig.

Kan ik een verlengsnoer gebruiken met de tester?

Ja, maar zorg ervoor dat het verlengsnoer in perfecte staat is en dat de aardverbinding continu is. Het gebruik van een aardingsloze adapter vervalst de resultaten.

Wat te doen als de tester geen enkele LED toont?

Controleer of het stopcontact onder spanning staat (230 V). Als dat het geval is en het apparaat reageert niet, is het mogelijk defect: stop met het gebruik en neem contact op met de klantenservice.

Is de tester geschikt voor driefasige installaties?

Nee, dit apparaat is uitsluitend ontworpen voor standaard enkelfasige stopcontacten 230 V AC met aarde.

Hoe krijg ik technische ondersteuning voor deze tester?

Neem contact op met de klantenservice van Wiha: Wiha Werkzeuge GmbH, Obertalstrasse 3-7, 78136 Schonach, Duitsland, e-mail: [e-mail], tel.: [phone].

GEBRUIKSAANWIJZING 230 V AC CAT II Wiha

Veiligheidsinstructies 6

Beoogd gebruik / bediening 8

Foutmeldingen tijdens de installatie en functietest ...... 8

Verzorging en onderhoud....9

Technische specificaties 10

Service en garantie 11

HANDLEIDING

Symbolen / opmerkingen

Waarschuwing voor mogelijke gevaren; neem de relevante informatie in de gebruiksaanwijzing in acht.

Waarschuwing voor elektrische spanning - risico op elektrische schok.

Let op, informatie.

Doorlopende dubbele of versterkte isolatie volgens klasse II IEC 60536.

Voldoet aan de EU-eisen.

Voldoet aan de Britse vereisten.

Het apparaat voldoet aan de richtlijn voor afgedankte elektrische en elektronische apparatuur (2012/19/EU WEEE).

CATII/300V

Het apparaat komt overeen met de meetcategorie CAT II/300 V naar aarde.

Beschrijving van meetcategorieën

CAT I voor metingen aan stroomkringen die geen directe aansluiting op het lichtnet hebben, bijv. B. batterijgevoede apparaten.

CAT II voor metingen aan stroomkringen die via stekkers direct op het laagspanningsnet zijn aangesloten, bijv. B. Huishoudelijke apparaten, draagbare elektrische apparaten en dergelijke.

CAT III voor metingen binnen de gebouwinstallatie, dwz verdeelborden, stroomonderbrekers, bedrading inclusief kabels, rails, aansluitdozen, schakelaars, stopcontacten in de vaste installatie evenals apparaten voor industrieel gebruik en

andere apparaten, bijvoorbeeld vast aangesloten stationaire motoren.

CAT IV voor metingen aan de bron van de laagspanningsinstallatie, bijv. B. Teller resp. huidige meters.

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en onderhoud van het apparaat. De gebruiker dient daarom voor het gebruik van het apparaat (inbedrijfstelling/montage) de gebruiksaanwijzing zorgvuldig door te lezen en alle punten in acht te nemen. Als de gebruiksaanwijzing niet wordt gelezen of als de waarschuwingen en informatie daarin niet worden opgevolgd, kan dit ernstig persoonlijk letsel of materiële schade tot gevolg hebben. De stopcontacttester is een testapparaat voor het snel en betrouwbaar weergeven van juiste of defecte stopcontact- of kabelverbindingen in de bedrading.

Het apparaat mag alleen in goed geaarde elektrische installaties worden gebruikt!

- Geïntegreerde sockettest

Leveringsomvang

• 1x stopcontacttester
  • 1x gebruikershandleiding

HANDLEIDING

Transport en opslag:

Bewaar de originele verpakking voor latere verzending, bijv. B. voor kalibratie. Transportschade door gebrekkige verpakking is uitgesloten van garantie.

Het apparaat moet op een droge plaats in een afgesloten ruimte worden bewaard.

Als het apparaat bij extreme temperaturen is vervoerd of opgeslagen, moet het minimaal 2 uur acclimatiseren op kamertemperatuur voordat het wordt ingeschakeld.

Veiligheidsinstructies

De stopcontacttester is gebouwd en getest in overeenstemming met de huidige veiligheidsvoorschriften voor elektrische meet-, regel-, regel- en laboratoriumapparatuur in overeenstemming met IEC/EN 61010-1 en verliet de fabriek in een veilige en perfecte staat.

De stopcontacttester is slechts een testapparaat en mag niet worden gebruikt voor metingen volgens de CV-installationenorm (NIN). De stopcontacttester controleert niet op het ontbreken van spanning.

Om elektrische schokken te voorkomen, moeten de geldende veiligheids- en VDE-voorschriften in acht worden genomen bij het werken met spanningen van meer dan 120 V (60 V) DC of 50 V (25 V) RMS AC. De waarden tussen haakjes gelden voor beperkte spanningsbereiken (bijv. in de medische of agrarische sector).

Controleer voor gebruik of het apparaat goed werkt. De tester mag alleen binnen de aangegeven meetbereiken worden gebruikt.

Als de veiligheid van de gebruiker niet langer kan worden gegarandeerd, moet het apparaat buiten gebruik worden gesteld en worden beschermd tegen opnieuw gebruik.

De veiligheid is niet langer gegarandeerd als het apparaat

• duidelijke schade heeft.
• de gewenste metingen worden niet meer uitgevoerd.
• te lang onder ongunstige omstandigheden is bewaard.
• tijdens het transport is blootgesteld aan mechanische belasting.
• vervuild door lekkende batterijen.
• op enigerlei wijze is gewijzigd en niet meer overeenkomt met de oorspronkelijke staat.

In bovengenoemde gevallen mag het apparaat niet meer gebruikt worden!

Het apparaat mag alleen worden geopend door geschoolde medewerkers. Zorg er voor het openen voor dat het apparaat is losgekoppeld van alle meetcircuits.

Bij alle werkzaamheden moeten de door de beroepsverenigingen voor elektrische installaties en uitrustingen opgestelde voorschriften ter voorkoming van ongevallen strikt worden nageleefd.

Om een goede werking en een lange levensduur te garanderen, mag het instrument niet in direct zonlicht worden achtergelaten, waar het heet kan worden.

HANDLEIDING

Beoogd gebruik / bediening

Beoogd gebruik

Het apparaat mag alleen worden gebruikt onder de omstandigheden en voor de doeleinden waarvoor het is ontworpen. Hierbij moeten vooral de veiligheidsinstructies, de technische specificaties met betrekking tot de omgevingsomstandigheden en het gebruik van het apparaat in droge omgevingen in acht worden genomen.

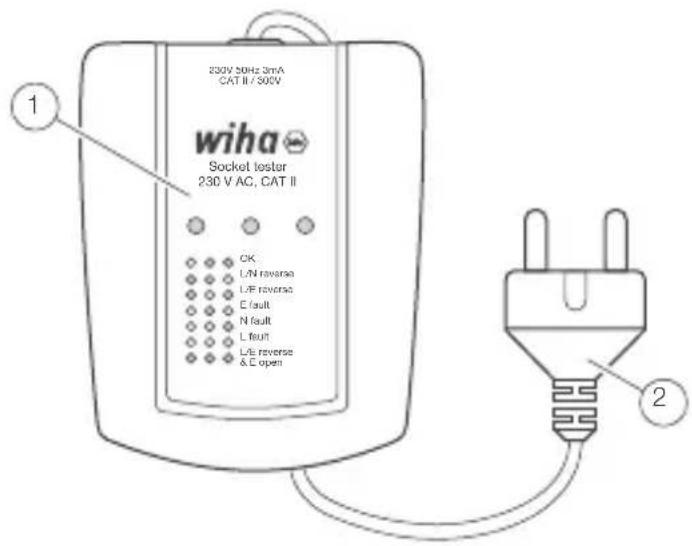

Controles

① Led scherm

② Stekker

Foutmeldingen tijdens de installatie en functietest

Het apparaat mag alleen in goed geaarde elektrische installaties worden gebruikt!

NL

Als een adapter moet worden gebruikt om een stopcontact of verbindingslijn te testen, moet ervoor worden gezorgd dat de adapter in perfecte staat is en een continue elektrische verbinding heeft. Het gebruik van adapters zonder doorlopende aardleidingaansluiting leidt tot foutieve testresultaten.

Controleer voor gebruik of het apparaat werkt, bijvoorbeeld op een bekende spanningsbron.

De tester herkent geen omgekeerde N<->PE-verbindingen.

Stopcontact test

Steek het apparaat in het stopcontact om stopcontacten en aansluitkabels te testen. Een uitspraak over het testresultaat wordt gedaan met behulp van de onderstaande displaylegenda.

L is gemarkeerd met een rode stip op de stekker.

Verzorging en onderhoud

Bij gebruik volgens de instructies in de handleiding heeft het apparaat geen speciaal onderhoud nodig.

Als het apparaat door dagelijks gebruik vuil wordt, raden wij aan om het apparaat schoon te maken met een vochtige doek en een mild huishoudelijk schoonmaakmiddel. Voordat u het apparaat schoonmaakt, moet u ervoor zorgen dat het is losgekoppeld van de externe voeding en van alle andere aangesloten apparaten. Gebruik voor de reiniging nooit agressieve reinigingsmiddelen of oplosmiddelen. Het apparaat mag na reiniging ongeveer 6 uur niet worden gebruikt.

HANDLEIDING

Technische specificaties

Maximaal getolereerde spanning N <-> PE 5 v

Meetcategorie KAT II/300V

Standaard- EN 61010-1 (DIN VDE 0411-1)

Opslag- en bedrijfstemperatuur -10...50°C

Mate van vervuiling 2

Het apparaat mag alleen in goed geaarde elektrische installaties worden gebruikt!

Service en garantie

Als het apparaat niet meer werkt, je hebt vragen of informatie nodig, neem dan contact op met een geautoriseerde klantenservice voor Wiha-tools:

Klantenservice

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

DUITSLAND

Telefoon: [phone]

Fax: [phone]

E-mail: [e-mail]

In het geval van materiële schade of persoonlijk letsel veroorzaakt door het niet naleven van deze instructies, vervalt de garantie. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!
