GEBRUIKSAANWIJZING 45217 Wiha

Veiligheidsmaatregelen 4

Risico op elektrische schokken en andere gevaren......4

Beoogd gebruik 5

Bedieningselementen en weergave 6

Voorbereiding van examens 7

Automatisch aan en uit 7

Automatische uitschakeling 7

Zelftest 7

Testen uitvoeren....7

Spanningstesten 7

Enkelpolige fasetest....8

Eenpolige fasetest draaiveldtest 8

FI/RCD-uitschakeltest 8

Continuiteitstest (Rx) 8

Diodetest 8

Weerstandstest: 9

Meetpunt verlichting 9

Hold-functie 9

Frequentie test 9

Kabelbreukdetectie door NCV 9

Batterijwissel 10

Technische specificaties 10

Reiniging en opslag 11

Veiligheidsinstructies 11

Service en garantie 11

Instructies op de spanningstester en in de instructies

Voorzichtigheid! Waarschuwing voor een gevaarpunt, neem de gebruiksaanwijzing in acht.

Merk op. Let op.

Voorzichtigheid! Gevaarlijke spanning, gevaar voor elektrische schokken.

Geschikt voor werken onder spanning.

Doorlopende dubbele of versterkte isolatie volgens categorie II DIN EN 61140.

Voldoet aan de EU-eisen.

Voldoet aan de Britse vereisten.

Het apparaat voldoet aan de WEEE-richtlijn (2012/19/EU).

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en gebruik van het apparaat. Alvorens het apparaat in gebruik te nemen, moet de gebruiksaanwijzing zorgvuldig worden gelezen en in alle opzichten worden opgevolgd.

Als de instructies niet worden opgevolgd of als u de waarschuwingen en opmerkingen niet in acht neemt, kan dit levensgevaarlijke verwondingen van de gebruiker en schade aan het apparaat tot gevolg hebben.

Invoering

De spanningstester 45217 is een universeel toepasbare spanningstester met draai- veldrichtingtest, doorgangstest, enkelpolige fasetest en uitschakeltest voor FI/RCD-be- veiligingsapparaat. De spanningstesters zijn gebouwd volgens de laatste veiligheids- voorschriften en zorgen voor veilig en betrouwbaar werken.

De spanningstester 45217 wordt gekenmerkt door de volgende punten:

• Gebouwd volgens IEC 61243-3:2014
• Meetcategorie (CAT.) IV 600 V, III 1.000 V
- AC- en DC-spanningstest van 0,5V tot 1000V AC en 1500V DC
- Polariteitsindicator:
- Enkelpolige fasetest
- Tweepolige fasevolgordebepaling tegen aarde
- Uitschakeltest voor aardlekschakelaars
- Continuiteitstest
- Weerstandstest:
• Automatisch aan en uit
- Meetpuntverlichting door middel van witte LED
• IP64 (IEC 60529)
- Vibratie motor
• TRMS

Controleer na het uitpakken of het apparaat intact is. Bij levering inbegrepen

• 1x spanningstester 45217
- 2x 4 mm testtip-adapter
• 2x CAT III/ 1.000 V testpuntbescherming
• 2x 1,5 V batterijen (AAA, IEC LR03)
• 1x gebruikershandleiding

Veiligheidsmaatregelen

De spanningstesters zijn gebouwd volgens de veiligheidsvoorschriften voor spanningstesters, gecontroleerd en verlieten de fabriek op het gebied van veiligheid in perfecte staat. Om deze toestand te behouden, moet de gebruiker de veiligheidsinstructies in deze handleiding in acht nemen.
De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en gebruik van het apparaat. Alvorens het apparaat in gebruik te nemen, moet de gebruiksaanwijzing zorgvuldig worden gelezen en in alle opzichten worden opgevolgd.

Risico op elektrische schokken en andere gevaren

Om elektrische schokken te voorkomen, moeten voorzorgsmaatregelen worden genomen bij het werken met spanningen hoger dan 120 V (60 V) DC of 50 V (25 V) rms AC. Volgens DIN VDE vertegenwoordigen deze waarden de grens van de spanningen die nog kunnen worden aangeraakt (waarden tussen haakjes gelden voor gebieden waarvoor beperkingen gelden, bijv. landbouwgebieden).
De spanningstester mag niet worden gebruikt als de batterijruimte open is. Controleer voor elke test of de meetlijn en het meetapparaat in perfecte sta zijn. Pas op voor kapotte kabels of eventueel lekkende batterijen.

HANDLEIDING

Het apparaat en de accessoires mogen alleen worden aangeraakt in de daar- voor bestemde grepen, de weergave-elementen mogen niet worden afge- dekt. Het aanraken van de testtips moet onder alle omstandigheden worden vermeden.

Het apparaat mag alleen in de aangegeven meetbereiken en in laagspanningsinstallaties van 1.000 V AC / 1.500 V DC worden gebruikt.

Het apparaat mag alleen in de daarvoor bestemde categorie meetcircuits worden gebruikt.

Voor en na elk gebruik moet het apparaat op goede werking worden gecontroleerd (bijv. met behulp van een bekende spanningsbron).

De spanningstesters mogen niet meer worden gebruikt als een of meerdere functies uitvallen of als er geen indicatie is dat ze bedrijfsklaar zijn.

Proeven bij regen of neerslag zijn niet toegestaan.

Een correcte weergave is alleen gegarandeerd in het temperatuurbereik van -15 °C tot 50 °C met een relatieve vochtigheid van minder dan 85%.

Als de veiligheid van de bediener niet meer gegarandeerd is, moet het apparaat buiten bedrijf worden gesteld en tegen onbedoeld gebruik worden beveiligd.

Veiligheid is niet langer gegarandeerd

• duidelijke schade
• Barsten of andere schade aan de behuizing
• als het apparaat de gewenste metingen/testen niet meer uitvoert
• te lange en ongunstige bewaarcondities
  • Schade veroorzaakt door transport
• lekkende batterijen

Het apparaat voldoet aan alle EMC-richtlijnen. Toch kan het in zeer zeldzame gevallen voorkomen dat elektrische apparaten gestoord worden door de spanningstester of dat de spanningstester gestoord wordt door andere elektrische apparaten.

Gebruik het apparaat nooit in een explosieve omgeving.

Het apparaat mag alleen door geschoolde personen worden gebruikt.

De bedrijfsveiligheid is bij ombouw of ombouw niet meer gegarandeerd.

Het apparaat mag alleen worden geopend door een geautoriseerde servicemonteur.

Als de melding „Spanning aanwezig“ verschijnt, hoewel het geteste onderdeel geacht wordt te zijn losgekoppeld van het systeem, wordt het sterk aanbevolen om aanvullende metingen te doen om te bepalen of de gemeten spanning wordt veroorzaakt door een stoorspanning of niet.

Beoogd gebruik

Het apparaat mag alleen worden gebruikt onder de omstandigheden en voor de doeleinden waarvoor het is ontworpen. Met name de veiligheidsinstructies, de technische gegevens en de omgevingscondities moeten in acht worden genomen.

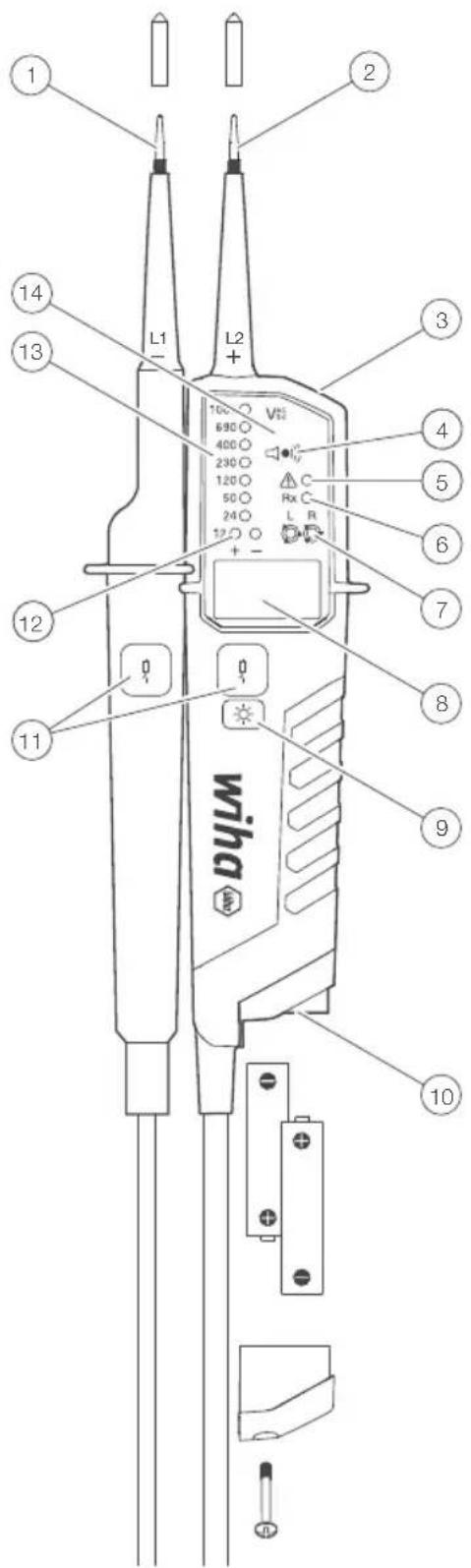

Bedieningselementen en weergave

① Testtip, L1
② Testpunt, L2
③ Meetpunt verlichting
4 Opening voor de sirene
⑤ Enkelpolige fasetest, waarschuwing voor gevaarlijke spanning
6 Continuïteitstest
⑦ roterende veldweergave
8 LCD-display voor weergave van spanning, polariteit en lage bedrijfsspanning
⑨ Meetpuntverlichtingsknop / activering van R-meting en laagspanningsmeting
10 Batterijcompartiment
11 RCD-uitschakelknoppen
12 LED's voor weergave van 12 V en polariteit
13 Spanningsindicator:
14 Scherm

1 2 3 4 5 6 7 8 9 10 11 12 13 L1 L2 V12 690 400 230 120 50 24 12 + - Rx L R WHA

Accessoires

• 4 mm testtip-adapter
• Insteekhoes (GS38)
• Tip bescherming

Voorbereiding van examens

Automatisch aan en uit

• De spanningsdetector wordt ingeschakeld wanneer hij continuiteit, een AC- of DC-spanning boven ongeveer 6V of een fase met L2 detecteert.
• Het apparaat kan worden ingeschakeld met de knop op de meetpuntverlichting.

Automatische uitschakeling

• Het apparaat schakelt automatisch uit na ongeveer 30 seconden als er geen signaal wordt gedetecteerd op de testsondes.
• De meetpuntverlichting schakelt na ca. 30 seconden uit.

Zelftest

• De zelftest start wanneer de spanningstester is uitgeschakeld en de twee testpennen L1 en L2 zijn kortgesloten.
• Alle LED's, alle pictogrammen op het LCD-scherm, zoemer en vibratie gaan gedurende 2 seconden aan.
• Als de batterijen zijn geplaatst, start de zelftest automatisch.

Als afzonderlijke LED's, displaysymbolen of de pieper tijdens de zelftest niet actief zijn, is het apparaat niet veilig. Vervang de batterijen en start de zelftest opnieuw. Als sommige lampjes niet meer gaan branden, mag het apparaat niet meer worden gebruikt.

Gebruik de tester niet terwijl de zelftest actief is.

Testen uitvoeren

Spanningstesten

• Neem contact op met het te meten object met de testsondes.
• De aangelegde spanning wordt weergegeven met de LED's en op het LCD-scherm.
• Zoemertonen en trillingen worden ingeschakeld wanneer een drempelspanning van 50 VAC of ongeveer 120 VDC wordt overschreden.
• De polariteit wordt als volgt aangegeven.

AC: + en - 12V LED zijn aan

+DC: +12V LED is aan

-DC: -12V LED is aan (en „-“ wordt weergegeven op het LCD-scherm)

Als de testtip L2 wordt toegepast op een positieve potentiaal (negatieve potentiaal), wordt +DC (-DC) weergegeven.

De L of R LED kan oplichten tijdens de spanningstest.

Als de batterijen leeg zijn, brandt alleen de LED „gevaarlijke spanning“ bij > 50 V AC/DC, > 120 V AC/DC.

Laagspanningsmodus - 0,5 V - 1000 V AC / 1500 V DC

• Druk herhaaldelijk op de zaklampknop totdat het LCD-scherm het <10V-symbol weergeeft.
• In de laagspanningsmodus is het mogelijk om AC- en DC-spanningen van 0,5V te meten.
• Sluit beide sondes aan op het te testen object.

De continuïteitsmodus is uitgeschakeld in de laagspanningsmodus.

Enkelpolige fasetest

De werking is niet gegarandeerd als de aardingsomstandigheden niet goed zijn. De eenpolige fasetest mag niet worden gebruikt om er zeker van te zijn dat er geen spanning is.

- Houd de spanningstester stevig in uw hand. Sluit de testtip L2 aan op het testobject. De enkelpolige fasetest-LED licht op en de pieper klinkt wanneer er een spanning >100 VAC aanwezig is op het testobject.

Eenpolige fasetest draaiveldtest

• De draaiveldtest geeft alleen betrouwbare metingen op correct geaarde driefasensystemen.
• Houd de spanningstester stevig in uw hand. Sluit de testsondes aan op het testobject.
• De fase-naar-fase spanning wordt weergegeven.
• De R-LED geeft een rechtsdraaiend draaiveld aan.
• De L-LED geeft een draaiveld tegen de klok in aan.
• Meetprincipe: De spanningstester detecteert de volgorde van de stijgende fasen naar aarde.

De werking is niet gegarandeerd als de aardingsomstandigheden niet goed zijn.

FI/RCD-uitschakeltest

Voor spanningstests in systemen met RCD (reststroomonderbreker) kan een RCD met een reststroom van nominaal 10 mA of 30 mA worden geactiveerd op een eenfasig AC 230 V-systeem. De aardlekschakelaar zou moeten trippen.

• Sluit beide testpennen aan tussen L en PE.
• Druk tegelijkertijd op beide RCD-toetsen.
• De aardlekschakelaar zou moeten trippen.

Continuïteitstest (Rx)

Zorg ervoor dat het testobject spanningsloos is.

• Gebruik een tweepolige spanningstest om ervoor te zorgen dat het testobject spanningsloos is.
• Sluit de testtips aan of druk op de knop voor het meetpuntlicht om de tester in te schakelen.
• Sluit beide testsondes aan op het testobject. Voor continuïteit (tot ongeveer 500 kΩ) gaat de continuïteits-LED branden en klinkt de pieper.
• Als er geen doorgang wordt gedetecteerd, schakelt het apparaat na ca. 30 s. Als een continuïteit wordt gedetecteerd wanneer het apparaat wordt uitgeschakeld, schakelt het apparaat zichzelf automatisch weer in.

Diodetest

Zorg ervoor dat het te testen object niet actief is.

• Ga naar de diodetestmodus door kort op de functieknop te drukken totdat het pictogram op het LCD-scherm verschijnt. Sluit beide meetpennen aan op de te testen diode.
• De continuïteits-LED gaat branden, de zoemer klinkt continu en de voorwaartse spanning wordt weergegeven op het LCD-scherm wanneer de L1-tip is aangesloten op de anode van de diode en de L2-tip is aangesloten op de kathode.
• De continuïteitsindicator is uit wanneer de L1-tip is aangesloten op de kathode van de diode en de L2-tip is aangesloten op de anode.
• Schakel de tester over op spanningsmeting als de diodetest een spanning > 6 V of eenpolig detecteert.

Weerstandstest:

Zorg ervoor dat het testobject spanningsloos is.

• Druk eenmaal op de Spotlight-knop om naar de weerstandsmodus te gaan. Sluit beide testsondes aan op het testobject. Weerstanden tot 2 k worden weergegeven op het LCD-scherm. Voor weerstanden onder de 30 ohm kan de pieper ook worden gehoord om continuïteit aan te geven.
• Druk een tweede keer op de knop Gauge Lights om terug te keren naar de spanningsmodus.

Meetpunt verlichting

• Druk op de toets meetpuntverlichting. De uitschakeltijd van de verlichting bedraagt 30 seconden.
• De meetpuntverlichting kan worden uitgeschakeld door de knop ca. 6 seconden.

Hold-functie

Als de hold-functie is geactiveerd, wordt alleen de laatst opgeslagen meetwaarde op het LCD-scherm weergegeven. Het LCD-scherm wordt niet langer bijgewerkt, zelfs niet als de aangelegde spanning verandert. Het LED-display geeft altijd de actuele spanning weer.

- Een lange druk (2 seconden) op de knop activeert de HOLD-functie en bevriest de waarde. Een korte pieptoon van de pieper geeft aan dat deze functie is geactiveerd. Door kort op de „toorts/functie“-knop te drukken, wordt de bevroren weergave vrijgegeven. Wanneer de HOLD-functie is geactiveerd, wordt het pictogram weergegeven op het LCD-scherm.

Frequentie test

Schakel de frequentiemeting in door kort op de functieknop te drukken totdat het Hz-symbol op het LCD-scherm wordt weergegeven. Sluit beide meetpennen aan op de te testen wisselspanning. De frequentie van 16Hz tot 950Hz kan worden weergegeven op het LCD-scherm.

De frequentiemeting is mogelijk voor spanningen > 10 V AC.

Het spanningsniveau wordt alleen weergegeven in het staafdiagram voor spanningen > 120V. De ELV-diode geeft spanningen > 50 V AC en > 120 V DC aan.

Kabelbreukdetectie door NCV

Schakel naar de NCV-modus door herhaaldelijk op de functietoets te drukken. Het NCV-pictogram verschijnt op het LCD-scherm.

• De NCV-functie wordt gebruikt om bijv. na een kabelbreuk.
• Houd de spanningstester met de sensor tegen de kabel. De spanningstester geeft de sterkte van het signaal digitaal weer op het LCD-scherm.
• Bewaar de testsondes veilig om onbedoelde aansluiting te voorkomen.
• Controleer de schakelaar voor spanningsmeting als er een spanning > 6 V of unipolair wordt gedetecteerd tussen de sondes.

Batterijwissel

Met geopend batterijdeksel mogen geen tests worden uitgevoerd. Als de continuïteitscontrole-LED niet meer brandt wanneer de testsondes worden kortgesloten, moeten de batterijen worden vervangen. Lege batterijen worden aangegeven met een pictogram op het LCD-scherm.

Vervang de batterij als volgt door een nieuwe van het type AAA / IEC LR03 1,5 V.

• Draai de schroef op het batterijklepje los met een kruiskopschroevendraaier.
• Trek de batterijen eruit en plaats nieuwe. Let op de afbeelding op het batterijvak voor de polariteit van de batterijen.
• Sluit het batterijklepje en draai de schroef weer vast.

Zorg ervoor dat het batterijklepje is gesloten voordat u controles uitvoert.

Technische specificaties

Spanningsbereik 0,5 V...1.000 V AC True RMS (16 2/3...950 Hz), 0,5 V...1.500 V DC(±)

LED nominale spanning 12/24/50/120/230/400/690/1.000 V, AC (16 2/3...950 Hz), DC(±)

LED-toleranties volgens EN 61243-3

LED ELV-indicator > 50V wisselstroom, > 120V gelijkstroom

Juiste tijd < 0,5 s (LED); < 1s (LCD)

LCD-gebied 0,5V...1000V wisselstroom, 1500V gelijkstroom

Veiligheidsstroom Is < 3,5 mA (bij 1.000 V)

Meting operatie 30 s AAN (bedrijfstijd), 240 s UIT (hersteltijd)

Batterijverbruik Ongeveer 80mA

Enkelpolige fasetest 100...1.000 V AC (40...70 Hz)

Roterende veldtest 170...1.000 V fase-naar-fase, AC 40...70 Hz

Continuiteitstest Meetbereik 0...500 kΩ + 50%

NCV-test 100...1.000 V AC naar aarde (50/60 Hz)

Weerstandstest: Meetbereik 0...1.999 Ω ± (5% + 10 dgt); Resolutie: 1Ω

Frequentie meting 1...950 Hz +/- (5% + 5 cijfers); resolutie: 1 Hz; 10...1000VAC

Accu 3V (IEC LR03 1.5V x 2)

Diodetest 0...2 V (+/- 5 % 10 cijfers); Resolutie: 0.01V

Temperatuur- -15...50 °C bedrijf; -20...60 °C opslag, geen condensatie

Vochtigheid 85% RV max

Hoogte tot 2.000 m

Meetcategorie KAT. III 1.000 V / KAT. IV 600V

Normen EN61243-3:2014

Mate van vervuiling 2

Bescherming IP64

Reiniging en opslag

Bij gebruik volgens de gebruiksaanwijzing hebben de spanningstesters geen speciaal onderhoud nodig.

Voor het reinigen moeten de spanningstesters van alle meetcircuits worden losgekoppeld.

De spanningstester kan worden gereinigd met een vochtige doek en een beetje mild huishoudelijk schoonmaakmiddel. Gebruik voor het reinigen nooit agressieve schoonmaakmiddelen of oplosmiddelen. Na het reinigen mag het apparaat pas worden gebruikt als het volledig droog is.

Stel het apparaat niet bloot aan directe zon, regen of dauw.

Als het apparaat gedurende lange tijd niet wordt gebruikt, moeten de batterijen worden verwijderd om gevaar of schade door mogelijke batterijlekkage te voorkomen.

Veiligheidsinstructies

• Afhankelijk van de interne impedantie van de spanningstester zijn er verschillende manieren om „bedrijfsspanning beschikbaar“ of „bedrijfsspanning niet beschikbaar“ weer te geven als er stoorspanning aanwezig is.
• Spanningstester met een relatief lage interne impedantie zal niet alle stoorspanningen aangeven met een originele waarde boven ELV in vergelijking met de referentiewaarde van 100 kOhm. Bij contact met de te testen systeemonderdelen kan de spanningstester de stoorspanningen tijdelijk verlagen tot een niveau onder de GWB door te ontladen; na het verwijderen van de spanningstester zal de stoorspanning echter terugkeren naar de oorspronkelijke waarde.
• Als de indicatie „Voltage aanwezig“ niet verschijnt, wordt sterk aanbevolen om de aardingsinrichting aan te sluiten voordat u met de werkzaamheden begint.
• Een spanningstester met een relatief hoge interne impedantie zal niet duidelijk aangeven „bedrijfsspanning niet beschikbaar“ ten opzichte van de referentiewaarde van 100 kOhm als er een stoorspanning is.
• Als de indicatie „Spanning aanwezig“ verschijnt voor een onderdeel dat als losgekoppeld van het systeem wordt beschouwd, raden wij dringend aan om aanvullende maatregelen te nemen (bijv. het gebruik van een geschikte spanningstester, visuele inspectie van het afkoppelpunt in het elektriciteitsnet, enz.) de „Bedrijfsspanning niet beschikbaar“ van het te testen systeemdeel te detecteren en vast te stellen dat de door de spanningstester weergegeven spanning een stoorspanning is.
• Een spanningsdetector die twee waarden van interne impedantie geeft, heeft de test van zijn ontwerp voor het hanteren van transiënte spanningen doorstaan en is in staat (binnen technische limieten) bedrijfsspanning van transiënte spanning te onderscheiden en het type spanning direct of indirect aan te geven.

Service en garantie

Als het apparaat niet meer werkt, je hebt vragen of informatie nodig, neem dan contact op met een geautoriseerde klantenservice voor Wiha-tools:

Klantenservice

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

DUITSLAND

Telefoon: [phone]

Fax: [phone]

E-mail: [e-mail]+U45

In het geval van materiële schade of persoonlijk letsel veroorzaakt door het niet naleven van deze instructies, vervalt de garantie. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!

Contenido

Introducción......4
