MANUALE UTENTE 45217 Wiha

Misure di sicurezza 4

Rischio di scosse elettriche e altri pericoli .... 4

Uso previsto....5

Controlli e visualizzazione 6

Preparazione degli esami....7

Accensione e spegnimento automatici 7

Spegnimento automatico 7

Test di autoverifica 7

Conduzione di prove 7

Prove di tensione....7

Prova di fase unipolare 8

Prova di fase unipolare in campo rotante 8

Prova di viaggio FI/RCD 8

Test di continuità (Rx) 8

Prova diodi 8

Prova di resistenza 9

Punto di misurazione dell'illuminazione....9

Funzione di attesa 9

Prova di frequenza 9

Rilevamento rottura cavo da NCV 9

Cambio batteria 10

Specifiche tecniche 10

Pulizia e conservazione 11

Istruzioni di sicurezza 11

Servizio e garanzia....11

Istruzioni sul tester di tensione e nelle istruzioni

Attenzione! Avvertimento di un punto pericoloso, osservare le istruzioni per l'uso.

Avviso. Si prega di prestare attenzione a.

Attenzione! Tensione pericolosa, rischio di scossa elettrica.

Adatto per lavorare sotto tensione.

Isolamento continuo doppio o rinforzato secondo Categoria II DIN EN 61140.

Soddisfa i requisiti dell'UE.

Soddisfa i requisiti del Regno Unito.

Il dispositivo è conforme alla Direttiva WEEE (2012/19/UE).

Le istruzioni per l'uso contengono informazioni e istruzioni necessarie per un funzionamento e un utilizzo sicuri del dispositivo. Prima di utilizzare il dispositivo, leggere attentamente le istruzioni per l'uso e seguirle a tutti gli effetti.

Se le istruzioni non vengono osservate o se non si osservano le avvertenze e le note, possono verificarsi lesioni mortali per l'utente e danni al dispositivo.

Introduzione

Il tester di tensione 45217 è un tester di tensione universalmente applicabile con test di direzione del campo rotante, test di continuità, test di fase unipolare e test di intervento per dispositivo di protezione FI/RCD. I tester di tensione sono costruiti secondo le più recenti normative di sicurezza e garantiscono un lavoro sicuro e affidabile.

Il tester di tensione 45217 è caratterizzato dai seguenti punti

• Costruito secondo la norma IEC 61243-3:2014
• Categoria di misura (CAT.) IV 600 V, III 1.000 V
  • Prova di tensione AC e DC da 0,5V a 1000V AC e 1500V DC
• Indicatore di polarità
  • Prova di fase unipolare
• Determinazione della sequenza di fase bipolare contro terra
• Prova di intervento per dispositivi di protezione differenziale
• Prova di continuità
  • Prova di resistenza
  • Accensione e spegnimento automatici
• Illuminazione del punto di misura tramite LED bianco
  • IP64 (IEC 60529)
• Motore a vibrazione
  • TRMS

Dopo aver disimballato, verificare che il dispositivo sia integro. Incluso nella consegna

• 1x tester di tensione 45217
- 2x adattatore per puntale da 4 mm
• 2x CAT III/1.000 V protezione puntale
• 2 batterie da 1,5 V (AAA, IEC LR03)
• 1x manuale utente

Misure di sicurezza

tester di tensione sono stati costruiti secondo le norme di sicurezza per tester di tensione, controllati e lasciati dalla fabbrica in perfette condizioni in termini di sicurezza. Per mantenere questo stato, l'utente deve osservare le istruzioni di sicurezza in questo manuale.

Le istruzioni per l'uso contengono informazioni e istruzioni necessarie per un funzionamento e un utilizzo sicuri del dispositivo. Prima di utilizzare il dispositivo, leggere attentamente le istruzioni per l'uso e seguirle a tutti gli effetti.

Rischio di scosse elettriche e altri pericoli

Per evitare scosse elettriche, è necessario adottare misure precauzionali quando si lavora con tensioni superiori a 120 V (60 V) CC o 50 V (25 V) rms CA. Questi valori, secondo DIN VDE, rappresentano il limite delle tensioni ancora toccabili (i valori tra parentesi si riferiscono ad aree soggette a restrizioni, ad es. aree agricole).

Il tester di tensione non deve essere utilizzato quando il vano batterie è aperto.

Prima di ogni test, assicurarsi che la linea di misurazione e il dispositivo di misurazione siano in perfette condizioni. Fai attenzione ai cavi rotti o alle batterie che potrebbero perdere.

MANUALE DI ISTRUZIONI

Il dispositivo e gli accessori possono essere toccati solo nelle apposite aree di presa, gli elementi di visualizzazione non devono essere coperti. Il contatto con le punte del test è da evitare in ogni circostanza.

Il dispositivo può essere utilizzato solo nei campi di misura indicati e in sistemi a bassa tensione di 1.000 V AC / 1.500 V DC.

Il dispositivo può essere utilizzato solo nella categoria del circuito di misura designata.

Prima e dopo ogni utilizzo, il dispositivo deve essere controllato per il corretto funzionamento (ad es. utilizzando una sorgente di tensione nota).

I tester di tensione non possono più essere utilizzati se una o più funzioni si guastano o se non vi è alcuna indicazione che siano pronti per funzionare.

Non sono consentite prove in caso di pioggia o precipitazioni.

Una corretta visualizzazione è garantita solo nell'intervallo di temperatura da -15 °C a 50 °C con un'umidità relativa inferiore all'85%.

Se la sicurezza dell'operatore non è più garantita, il dispositivo deve essere messo fuori servizio e messo in sicurezza contro l'uso involontario.

La sicurezza non è più garantita

• danno evidente
• Crepe o altri danni all'alloggiamento
• se il dispositivo non esegue più le misurazioni/prove desiderate
  • condizioni di conservazione troppo lunghe e sfavorevoli
  • Danni causati dal trasporto
• batterie che perdono

Il dispositivo soddisfa tutte le linee guida EMC. Tuttavia, in casi molto rari può accadere che i dispositivi elettrici siano disturbati dal tester di tensione o che il tester di tensione sia disturbato da altri dispositivi elettrici.

Non utilizzare mai il dispositivo in un ambiente esplosivo.

Il dispositivo può essere utilizzato solo da persone addestrate.

La sicurezza operativa non è più garantita in caso di modifiche o trasformazioni.

Il dispositivo può essere aperto solo da un tecnico dell'assistenza autorizzato.

Se viene visualizzato il messaggio „Tensione presente“ nonostante la parte sottoposta a prova sia considerata scollegata dal sistema, si consiglia vivamente di eseguire ulteriori misurazioni per determinare se la tensione misurata è causata o meno da una tensione di disturbo.

Uso previsto

Il dispositivo può essere utilizzato solo nelle condizioni e per gli scopi per i quali è stato progettato. In particolare devono essere osservate le indicazioni di sicurezza, i dati tecnici e le condizioni ambientali.

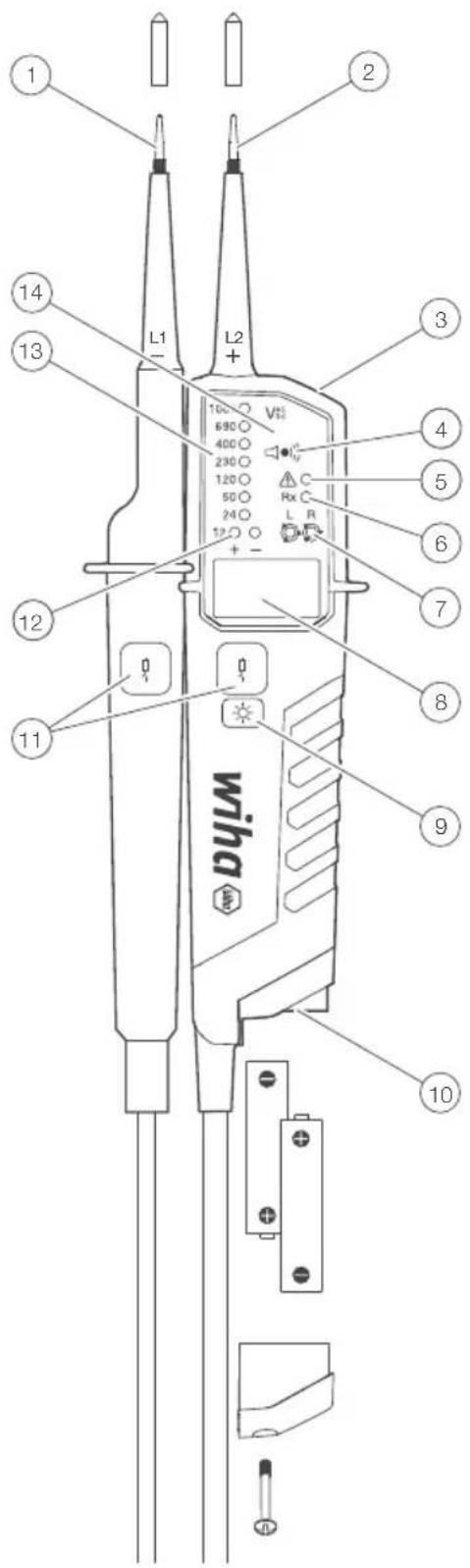

Controlli e visualizzazione

① Suggerimento per il test, L1
② Suggerimento per il test, L2
3 Punto di misurazione dell'illuminazione
4 Apertura per l'eco
5 Prova di fase unipolare, avviso di tensione pericolosa
6 Prova di continuità
⑦ Visualizzazione del campo rotante
⑧ Display LCD per visualizzare tensione, polarità e bassa tensione di esercizio
9 Pulsante di illuminazione del punto di misura / attivazione della misura R e della misura in bassa tensione
10 Compartimento della batteria
11 Pulsanti di scatto RCD
12 LED per la visualizzazione di 12 V e polarità
13 Indicatore di tensione
14 Schermo

Accessori

• Adattatore per puntale da 4 mm
  • Manicotto slip-on (GS38)
• Protezione della punta

1 2 3 4 5 6 7 8 9 10 11 12 13 14 L1 L2 V1 690 400 230 120 50 24 12 + - DWA

Preparazione degli esami

Accensione e spegnimento automatici

• Il rilevatore di tensione si accende quando rileva continuità, una tensione AC o DC superiore a circa 6V o una fase con L2.
• Il dispositivo può essere acceso tramite il pulsante sull'illuminazione del punto di misura.

Spegnimento automatico

• Il dispositivo si spegne automaticamente dopo circa 30 secondi se non viene rilevato alcun segnale alle sonde di prova.
  • L'illuminazione del punto di misura si spegne dopo circa 30 secondi.

Test di autoverifica

• L'autotest inizia quando il tester di tensione è spento e i due puntali di prova L1 e L2 sono cortocircuitati.
• Tutti i LED, tutte le icone sul display LCD, il cicalino e la vibrazione si accendono per 2 secondi.
• Quando le batterie sono inserite, l'autotest si avvia automaticamente.

Se i singoli LED, i simboli sul display o il segnale acustico non sono attivi durante l'autotest, il dispositivo non è sicuro. Sostituire le batterie e riavviare l'autotest. Se alcuni degli indicatori non si riaccendono, il dispositivo non deve più essere utilizzato.

Non utilizzare il tester mentre l'autotest è attivo.

Conduzione di prove

Prove di tensione

• Contattare l'oggetto da misurare con le sonde di prova.
• La tensione applicata viene visualizzata con i LED e sul display LCD.
• I toni e le vibrazioni del cicalino si attivano quando viene superata una tensione di soglia di 50 V CA o circa 120 V CC.
• La polarità è indicata come segue.

AC: LED + e - 12V accesi

+CC: il LED +12V è acceso

-DC: il LED -12V è acceso (e „-“ viene visualizzato sul display LCD)

Se la punta di test L2 viene applicata a un potenziale positivo (potenziale negativo), viene visualizzato +DC (-DC).

Il LED L o R potrebbe accendersi durante il test di tensione.

Quando le batterie sono scariche, si accende solo il LED „Tensione pericolosa“ a > 50 V AC/DC, > 120 V AC/DC.

Modalità a bassa tensione - 0,5 V - 1000 V CA / 1500 V CC

• Premere ripetutamente il pulsante della torcia fino a quando sul display LCD non compare il simbolo <10V.
• In modalità bassa tensione è possibile misurare tensioni AC e DC di 0,5V.
• Collegare entrambe le sonde all'oggetto da testare.

La modalità continuità è disabilitata in modalità bassa tensione.

Prova di fase unipolare

Il funzionamento non è assicurato se le condizioni di messa a terra non sono buone. Il test di fase unipolare non deve essere utilizzato per garantire l'assenza di tensione.

- Tenere saldamente in mano il tester di tensione. Collegare la punta di test L2 all'oggetto di test. Il LED del test di fase unipolare si accende e viene emesso un segnale acustico quando sull'oggetto di test è presente una tensione >100 V CA.

Prova di fase unipolare in campo rotante

• Il test del campo rotante fornisce letture affidabili solo su sistemi trifase correttamente messi a terra.
• Tenere saldamente in mano il tester di tensione. Collegare le sonde di prova all'oggetto di prova.
• Viene visualizzata la tensione concatenata.
  • II LED R indica un campo rotante in senso orario.
  • II LED L indica un campo rotante in senso antiorario.
• Principio di misura: Il tester di tensione rileva l'ordine delle fasi ascendenti verso terra.

Il funzionamento non è assicurato se le condizioni di messa a terra non sono buone.

Prova di viaggio FI/RCD

Per le prove di tensione in sistemi con RCD (interruttore differenziale), è possibile attivare un RCD con una corrente residua nominale di 10 mA o 30 mA su un sistema AC 230 V monofase. L'RCD dovrebbe inciampare.

• Collegare entrambi i puntali di prova tra L e PE.
• Premere entrambi i pulsanti RCD contemporaneamente.
• Il dispositivo di corrente residua dovrebbe scattare.

Test di continuità (Rx)

Assicurarsi che l'oggetto di prova sia privo di tensione.

• Utilizzare un test di tensione bipolare per assicurarsi che l'oggetto di test sia diseccitato.
• Collegare i puntali o premere il pulsante della luce del punto di misurazione per accendere il tester.
• Collegare entrambe le sonde di prova all'oggetto di prova. Per la continuità (fino a circa 500 kΩ), il LED di continuità si accende e viene emesso il segnale acustico.
• Se non viene rilevato alcun passaggio, l'apparecchio si spegne automaticamente dopo ca. 30 sec. Se viene rilevata una continuità allo spegnimento del dispositivo, il dispositivo si riaccende automaticamente.

Prova diodi

Assicurarsi che l'oggetto da testare non sia attivo.

• Entrare nella modalità test diodi premendo brevemente il pulsante funzione fino a quando l'icona appare sul display LCD. Collegare entrambe le sonde di prova al diodo da testare.
• Il LED di continuità si accenderà, il cicalino emetterà un suono continuo e la tensione diretta verrà visualizzata sul display LCD quando la punta L1 è collegata all'anodo del diodo e la punta L2 è collegata al catodo.
• L'indicatore di continuità è spento quando la punta L1 è collegata al catodo del diodo e la punta L2 è collegata all'anodo.
  • Passare il tester alla misurazione della tensione se il test del diodo rileva una

tensione > 6 V o unipolare.

Prova di resistenza

Assicurarsi che l'oggetto di prova sia privo di tensione.

• Premi una volta il pulsante Spotlight per accedere alla modalità di resistenza. Collegare entrambe le sonde di prova all'oggetto di prova. Sul display LCD vengono visualizzate resistenze fino a 2 k. Per resistenze inferiori a 30 ohm, si sente anche il segnale acustico per indicare la continuità.
• Premere il pulsante Indicatori luminosi una seconda volta per tornare alla modalità tensione.

Punto di misurazione dell'illuminazione

• Premere il tasto di illuminazione del punto di misura. Il tempo di spegnimento dell'illuminazione è di 30 secondi.
• L'illuminazione del punto di misura può essere spenta premendo il tasto per ca. 6 secondi.

Funzione di attesa

Se la funzione di mantenimento è attivata, sul display LCD viene visualizzato solo l'ultimo valore misurato salvato. Il display LCD non viene più aggiornato anche se la tensione applicata cambia. Il display a LED mostra sempre la tensione attuale.

- Una pressione prolungata (2 secondi) sul pulsante attiva la funzione HOLD e congela il valore. Un breve segnale acustico del segnale acustico indica l'attivazione di questa funzione. Premendo brevemente il pulsante „torcia/funzione“ si sblocca il display bloccato. Quando la funzione HOLD è attivata, l'icona viene visualizzata sul display LCD.

Prova di frequenza

Attivare la misurazione della frequenza premendo brevemente il pulsante funzione finché sul display LCD non viene visualizzato il simbolo Hz. Collegare entrambe le sonde di prova alla tensione CA da testare. La frequenza da 16Hz a 950Hz può essere visualizzata sul display LCD.

La misurazione della frequenza è possibile per tensioni > 10 V AC.

Il livello di tensione viene visualizzato nel grafico a barre solo per tensioni > 120V. Il diodo ELV indica tensioni > 50 V AC e > 120 V DC.

Rilevamento rottura cavo da NCV

Passare alla modalità NCV premendo ripetutamente il tasto funzione. L'icona NCV apparirà sul display LCD.

• La funzione NCV viene utilizzata ad es. dopo la rottura di un cavo.
• Tenere il tester di tensione con il sensore contro il cavo. Il tester di tensione visualizza la potenza del segnale digitalmente sullo schermo LCD.
• Conservare le sonde di prova in modo sicuro per evitare connessioni accidentali.
• Controllare l'interruttore per la misurazione della tensione se viene rilevata una tensione > 6 V o unipolare tra le sonde.

Cambio batteria

Nessun test può essere eseguito con il coperchio della batteria aperto. Se il led di controllo continuità non si accende più quando le sonde di prova sono in corto circuito, è necessario sostituire le batterie. Le batterie scariche sono indicate da un'icona sul display LCD.

Sostituire la batteria con una nuova di tipo AAA / IEC LR03 1,5 V come segue.

• Allentare la vite sul coperchio della batteria con un cacciavite a croce.
• Estrarre le batterie e inserirne di nuove. Prestare attenzione all'illustrazione sul vano batterie per la polarità delle batterie.
• Chiudere il coperchio della batteria e serrare nuovamente la vite.

Assicurarsi che il coperchio della batteria sia chiuso prima di effettuare qualsiasi controllo.

Specifiche tecniche

Intervallo di tensione 0,5 V...1.000 V AC True RMS (16 2/3...950 Hz), 0,5 V...1.500 V DC (±)

Tensione nominale del LED 24/12/50/120/230/400/690/1.000 V, CA (16 2/3...950 Hz), CC(±)

Tolleranze dei LED secondo EN 61243-3

Indicatore LED ELV > 50 V CA, > 120 V CC

Momento giusto < 0,5 s (LED); < 1s (LCD)

Area LCD 0,5 V...1000 V CA, 1500 V CC

Risoluzione LCD 0,1V(<10V) e 1V(>10V)

Precision LCD 3% + 3 cifre > 10V, 3% + 5 cifre < 10V

Fattore di cresta 1 ... 10V: CF > 2,5 / >10 ... 300 V: CF = 5 / >300V...500V: CF = 3 / >500V...750V: CF = 2 / >750V CF = 1.5

Indicatore di troppopieno „IL PETROLIO“ LCD

Corrente di sicurezza È < 3,5 mA (a 1.000 V)

Operazione di misurazione 30 s ON (tempo di funzionamento), 240 s OFF (tempo di ripristino)

Consumo della batteria circa 80 mA

Prova di fase unipolare 100...1.000 V CA (40...70 Hz)

prova in campo rotante 170...1.000 V concatenate, AC 40...70 Hz

Prova di continuità Campo di misura 0...500 kΩ + 50%

Prova NCV 100...1.000 V CA verso terra (50/60 Hz)

Prova di resistenza Campo di misura 0...1.999 Ω ± (5% + 10 dgt); Risoluzione: 1Ω

Misurazione della frequenza 1...950 Hz +/- (5% + 5 cifre); risoluzione: 1 Hz; 10...1000 V CA

Batteria 3 V (IEC LR03 1,5 V x 2)

Prova diodi 0...2 V (+/- 5 % 10 cifre); Risoluzione: 0,01 V

Temperatura -15...50 °C di funzionamento; Conservazione -20...60 °C, senza condensa

Umidità 85% UR max

Altezza fino a 2.000 m

Categoria di misura CAT. III 1.000 V / CAT. IV 600V

Norme EN61243-3:2014

Grado di inquinamento 2

Protezione IP64

Pulizia e conservazione

Se utilizzati secondo le istruzioni per l'uso, i tester di tensione non richiedono alcuna manutenzione particolare.

Prima della pulizia, i tester di tensione devono essere scollegati da tutti i circuiti di misura.

Il tester di tensione può essere pulito con un panno umido e un po' di detersivo per la casa poco concentrato. Non utilizzare mai detergenti aggressivi o solventi per la pulizia. Dopo la pulizia, il dispositivo non deve essere utilizzato fino a quando non è completamente asciutto.

Non esporre il dispositivo al sole diretto, alla pioggia o alla rugiada.

Se il dispositivo non viene utilizzato per un lungo periodo di tempo, le batterie devono essere rimosse per evitare pericoli o danni dovuti a possibili perdite delle batterie.

Istruzioni di sicurezza

• Seconda dell'impedenza interna del tester di tensione, ci sono diversi modi per visualizzare „tensione di esercizio disponibile“ o „tensione di esercizio non disponibile“ se è presente tensione di disturbo.
• Tester di tensione con un'impedenza interna relativamente bassa non indicherà tutte le tensioni di disturbo con un valore originale superiore a ELV rispetto al valore di riferimento di 100 kOhm. A contatto con le parti dell'impianto da testare, il tester di tensione può ridurre temporaneamente le tensioni di disturbo ad un livello inferiore a ELV scaricandosi; tuttavia, dopo aver rimosso il tester di tensione, la tensione di disturbo tornerà al valore originale.
• Se l'indicazione „Tensione presente“ non viene visualizzata, si consiglia vivamente di collegare il dispositivo di messa a terra prima di iniziare il lavoro.
• Un tester di tensione con un'impedenza interna relativamente alta non indicherà chiaramente „tensione di esercizio non disponibile“ rispetto al valore di riferimento di 100 kOhm se è presente una tensione di disturbo.
• Se compare la visualizzazione „Tensione presente“ per una parte che si ritiene scollegata dall'impianto, si consiglia urgentemente di adottare ulteriori accorgimenti (es. utilizzo di apposito tester di tensione, controllo visivo del punto di disconnessione della rete elettrica, ecc.) per rilevare la „Tensione di esercizio non disponibile“ della parte dell'impianto da testare e determinare che la tensione visualizzata dal tester di tensione è una tensione di disturbo.
• Un rilevatore di tensione che fornisce due valori di impedenza interna ha superato il test di progettazione per la gestione di tensioni transitorie ed è in grado (entro i limiti tecnici) di distinguere la tensione di esercizio dalla tensione transitoria e di indicare direttamente o indirettamente il tipo di tensione.

Servizio e garanzia

Se il dispositivo non funziona più, hai domande o hai bisogno di informazioni, contatta un servizio clienti autorizzato per gli strumenti Wiha:

Assistenza clienti

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

GERMANIA

Telefono: [phone]

Fax: [phone]

E-mail: [e-mail]

Sito web: www.wiha.com

In caso di danni materiali o lesioni personali causati dalla mancata osservanza di queste istruzioni, la garanzia decade. Il produttore non si assume alcuna responsabilità per danni consequenziali!

Indhold

Introduktion 4
