MANUALE UTENTE 45216 Wiha

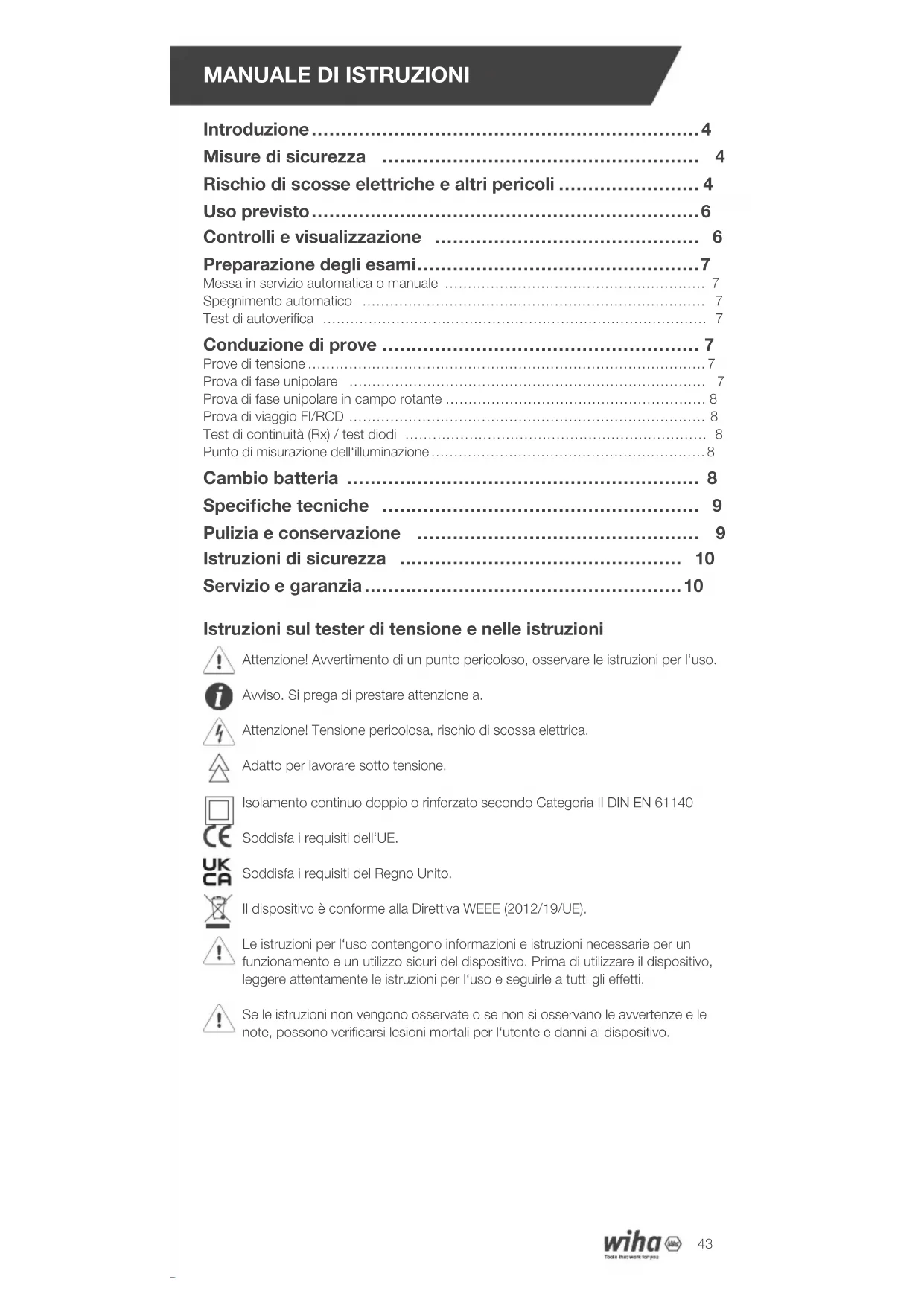

MANUALE DI ISTRUZIONI

Introduzione 4

Misure di sicurezza 4

Rischio di scosse elettriche e altri pericoli 4

Uso previsto 6

Controlle visualizzazione 6

Preparazione degli esami 7

Messa in servizio automatica o manuale 7

Spegnimento automatico 7

Test di autoverifica 7

Conduzione di prove 7

Prove di tensione 7

Prova di fase unipolare 7

Prova di fase unipolare in Campo rotante 8

Prova di viaggio FI/RCD 8

Test di continuita (Rx) / test diodi 8

Punto di misurazione dell'illuminazione 8

Cambio battery 8

Specifiche tecniche 9

Pulizia e conservazione 9

Istruzioni di sicurezza 10

Servizio e garanzia 10

Istruzioni sul tester di tensione e nelle istruzioni

Attenzione! Aventamento di un punto pericoloso, osservare le istruzioni per l'uso.

Avviso. Si prega di prestare attenzione a.

Attenzione! Tensione pericolosa, rischio di scossa elettrica.

Adatto per lavorare molto tensione.

Isolamento continuo doppio o rinforzato secondo Categoria II DIN EN 61140

Soddisfa i requisiti dell'UE.

Soddisfa i requisiti del Regno Unito.

Le istruzioni per l'uso contengono informazioni e istruzioni necessarie per un funzionamento e un utilizzo sicuri del dispositivo. Prima diutilizzare il dispositivo, leggere attendamente le istruzioni per l'uso e seguirle a tutti gli effetti.

Se le istruzioni non vengono osservate o se non si osservano le avertenze e le note, possono verificarsi lesioni mortali per l'utente e danni al dispositivo.

Introduzione

Il tester di tensione 45216 è un tester di tensione universallymente applicabile con test di direzione del Campo rotante, test di continuità, test di fase unipolare e test di intervento per dispositorio di protezione FI/RCD. I tester di tensione sono costruiti secondo le più recenti normative di sicurezza e garantisco un lavoro sicuro e affidabile.

Il tester di tensione 45216 è caratterizzato dai seguenti punti

• Costruito secondo la norma IEC 61243-3:2014
• Categoria di misura (CAT.) IV 600 V, III 1.000 V
  Prova di tensione continua e alternata fina a 1.000 V AC e 1.500 V DC
• Indicatore di polarità
  Prova di fase unipolare
• Determinazione della sequenza di fase bipolare contro terra
• Prova di intervento per dispositivi di protezione differenziale
  Prova di continuità
• Accensione e spegnimento automatici
• Illuminazione del punto di misura tramite LED bianco
  IP64 (IEC60529)
• Motore a vibrazione

Dopo aver disimballato, verificare che il disposativo sia integro. Incluso nella segna

1x tester di tensione 45216
- 2x adattatore per punctale da 4 mm
- 2x CAT III/1.000 V protezione punctale
- 2 batterie da 1,5 V (AAA, IEC LR03)
- 1x manuale utente

Misure di sicurezza

Tester di tensione sono stati costruii secondo le norme di sicurezza per tester di tensione, controllati e lasciati alla fabbrica in perfette condizioni in termini di sicurezza. Per mantenere quello stato, l'utente deve osservare le istruzioni di sicurezza in quello manuale.

Le istruzioni per l'uso contengono informazioni e istruzioni necessarie per un funzionamento e un utilizzo sicuri del disposativo. Prima diutilizzare il disposativo, leggere attendamente le istruzioni per l'uso e seguirle a tutti gli effetti.

Rischio di scosse elettriche e altri pericoli

Per evitare scosse elettriche, è necessario adottare misure precauzionali quando si lavora con tensioni superiori a 120 V (60 V) CC o 50 V (25 V) rms CA. Questi valori, secondo DIN VDE, rappresentano il limite delle tensioni alla coccabili (i valori tra parentesi si riferiscono ad aree soggette a restrizioni, ad es. aree agricole).

Il tester di tensione non deve essere utilizzato quando il vano batterie è aperto.

Prima di ogni test, assicurarsi che la linea di misurazione e il disposativo di misurazione siano in perfette condizioni. Fai attenzione ai cavi rotti o alle batterie che potrebbero perdere.

Il disposivo e gli accessori possono essere toccati solo nelle apposite aree di presa, gli elementi di visualizzazione non devono essere coperti. Il contatto con le punte del test è da evitare in agli circumstanza.

Il dispositorio può essere utilizzato solo nei campi di misura indicati e in sistemi a

bassa tensione di 1.000 V AC / 1.500 V DC.

Il disposativo può essere utilizzato solo nella categoria del circuito di misura designata.

Prima e datogni utilizzato, il dispositivo deve essere controllato per il corretto funzionamento (ad es. utilizzando una sorgente di tensionenota).

I tester di tensione non possono più essere utilizzati se una o più funzioni si guastano o se non vi è alcuna indicazione che siano prenti per funzionare.

Non sono consentite prove in caso di pioggia o precipitazioni.

Unas visualizzazione perfetta e garantita solo nell'intervaldo di temperatura da-15 ^ C a +50^ con un'umidita relativa inferiore all' 85%

Se la sicurezza dell'operaatore non è più garantita, il disposativo deve esseregresso fuori servizio eesso in sicurezza contro l'uso involontario.

La sicurezza non è più garantita

• danno evidente
  Crepe o altri danni all'alloggiamento.
  se il disposittivo non esegue più le misurazioni/prove desiderate
• condizioni di conservazione troppo lunghe e sfavorevoli
  Danni causati dal trasporto del dispositorio
• batterie che perdono

Il dispositorio soddisfa tutte le linee guida EMC. Tuttavia, in casi molto rari cui accadere che i dispositori elettrici siano disturbati dal tester di tensione o che il tester di tensione sia disturbato da altri dispositori elettrici.

Nonutilizzaremai idispositivo un ambiente esplosivo.

Il disposivo cui èssere utilizzato solo da persone addestrate.

La sicurezza operativa non è più garantita in caso di modifiche o trasformazioni.

Il disposivo cui èsere aperto solo da un technique dell'assistenza autorizzato.

Se viene visualizzato il messaggio „Tensione presente" nonostante la parte sottom posta a prova sia considerata scollegata dalsystema, si consiglia vivamente di determinare mediante misurazioni aggregative se la tensione misurata è causata o meno da una tensione di disturbo.

MANUALE DI ISTRUZIONI

Uso previsto

Il disposivo cui è essere utilizzato solo nelle condizioni e per gli scopi per i quali è stato progettato. In particolare devono essere osservate leindicazioni di sicurezza, i dati tecnici e le condizioni ambientali.

Controlle visualizzazione

1 Suggerimento per il test, L1
2 Suggerimento per il test, L2
Punto di misurazione dell'illuminazione
4 Apertura per I'eco
5 Prova di fase unipolare, awiso di tensione pericolosa
6 Prova di continuità
7 Visualizzazione del Campo rotante
8 Pulsante illuminazione punto di misura/attivazione R-Test
9 Compartimento della batteria
10 Pulsanti di scatto RCD
11 LED per la visualizzazione di 12 V e polarità
12 Indicatore di tensione
13 Schermo

Accessori

• Adattatore per punctale da 4 mm
• Manicotto slip-on (GS38)
• Protezione della punta

Preparazione degli esami

Messa in servizio automatica o manuale

• Il rilevatore di tensione si accende quando rileva continuità, una tensione AC o DC superiore a circa 12V o una fase con L2.
• Il dispositorio può essere acceso tramite il pulsante sull'illuminazione del punto di misura.

Spegnimento automatico

• Il dispositorio si spegne automaticamente dopo circa 30 secondi se non viene rilevato alcun segnale alle sonde di prova.
  L'illuminazione del punto di misura si spegne dopo circa 30 secondi.

Test di autoverifica

• L'autotest inizia quando il tester di tensione è spento e i due puntali di prova L1 e L2 sono cortocircuito.
• Tutti i LED, i motorini di vibratione e i cialini si accendono per 2 secondi.
• Quando le batterie sono inserte, l'autotest si avvia automaticamente.

Se alcuni dei LED non si accendono o il cialino o la torcia non si accendono, il dispositivo non è sicuro da usare. Sostituire la batteria e riavviare l'autotest. Se alcuni di questi indicatori non si riaccendono, il dispositivo non è sicuro e NON DEVE essere utilizzato.

Nonutilizzareiltesternentre l'autotestéattivo.

Conduzione di prove

Prove di tensione

• Contattare l'oggetto da misurare con le sonde di prova.
• La tensione applicata viene visualizzata con i LED.
• Il cicalino suonerà e il motovibratore si accenderà quando viene superata una tensione di soglia di 50 V CA o circa 120 V CC.
• La polarità èindicata come segue.

AC:LED ^+ e-12V accesi

+CC: il LED +12V è acceso

--DC: il LED -12V è acceso (e “-” viene visualizzato sul display LCD)

Se la punta di test L2iene applicata a un potenziale positivo (potenziale negativo), viene visualizzato +DC (-DC).

II LED L o R potrebbe accendersi durante il test di tensione.

Quando le batterie sono scariche, si accende solo il LED "Tensione pericolosa" a >50V AC/DC, >120V AC/DC.

Prova di fase unipolare

Il funzionamento non è assicurato se le condizioni di messa a terra non sono Buone. Il test di fase unipolare non deve essere utilizzato per garantire l'assenza di tensione.

• Tenere saldamente in mano il tester di tensione. Collegare la punta di test L2 all'oggetto di test. Il LED del test di fase unipolare si accende e viene emesso un segnale acustico quando sull'oggetto di test è presente una tensione >100

VCA.

Prova di fase unipolare in Campo rotante

• Il test del Campo rotante fornisce lecture affidabili solo su sistemi trifase correttamente messi a terra.
• Tenere saldamente in mano il tester di tensione. Collegare le sonde di prova all'oggetto di prova.
• Viene visualizzata la tensione concatenata
• II LED R indica un Campo rotante in senso orario.
• II LED L indica un Campo rotante in senso antiorario.
• Principio di misura: Il tester di tensione rileva l'ordine delle fasi ascendenti verso terra.

Il funzionamento non è assicurato se le condizioni di messa a terra non sono Buone.

Prova di viaggio FI/RCD

Per le prove di tensione in sistemi con RCD (interrupttre differenziale), è possibile attivare un RCD con una corrente residua nominale di 10mA o 30mA su unsystema AC 230 V monofase. L'RCD dovrebbe inciampare.

• Collegare entrambi i puntali di prova tra L e PE.
• Premere entrambi i pulsanti RCD contemporaneamente.
• Il dispositorio di corrente residua dovrebbe scattare.

Test di continuità (Rx) / test diodi

Assicurarsi che I'oggetto di prova sua privo di tensione.

Utilizzare un test di tensione bipolare per assicurarsi che I'oggettodi test sa diseccitato.
- Collegare i puntali o premere il pulsante della luce del punto di misurazione per accendere il tester.
- Collegare entrambe le sonde di prova all'oggetto di prova. Per la continuità (fino a circa 500 kΩ), il LED di continuità si accende e viene emesso il segnale acustico.
- Se non viene rilevato alcun passaggio, l'apparecchio si spegne automaticamente dopo ca. 30 sec. Se il dispositorio è spento e viene rilevata la continuità, il dispositorio si accende automaticamente.

Punto di misurazione dell'illuminazione

• Premere il tasto di illuminazione del punto di misura. Il LED si accende per circa 30 secondi.
• L'illuminazione del punto di misura cui quod siere spenta premendo il tasto per ca. 6 secondi.

Cambiobatteria

Nessun test può essere eseguito con il coperchio della batteria aperto. Se il led di controllo continuà non si accende più quando le sono di prova sono in corto circuito, è necessario sostituire le batterie. Le batterie scariche sono indicate da un'icona sul display LCD.

Sostituire la batteria con una nuova di tipo AAA / IEC LR03 1,5 V come segue.

• Allentare la vite sul coperchio della batteria con un cacciavite a croce.
• Estrarre le batterie e inserinne di nuove. Prestare attenzione all'illustrazione sul vano batterie per la polarità delle batterie.
• Chiudere il coperchio della batteria e serrare nuovamente la vite.

Assicurarsi che il coperchio della batteria sia chiuso prima di effettuare qualiasi controlo.

Specifiche tecniche

Intervallo di tensione 12...1.000 V CA (16 2/3...950 Hz), 12...1.500 V CC) Tensione nominale del LED 24/12/50/120/230/400/690/1.000 V, (16 2/3...950 Hz), CC

Tolleranzi dei LED Secondo EN 61243-3
Indicatore LED ELV >50 V CA, >120 V CC
Momento giusto <0.5 s al 100% del valore nominale
Corrente di sicurezza <3.5 mA (a 1.000 V)
Operazione di misurazione 30 s ON (tempo di funzionamento), 240 s OFF (tempo di ripristino)

Consumo della batteria circa 80 mA
Prova di fase unipolare 100...1.000 V CA (40...70 Hz)
Prova in Campo rotante 170...1000 V fase-fase, CA 50/60 Hz
Prova di continuità Campo di misura 0...500 kΩ + 50%
Batteria 3 V (IEC LR03 1,5 V x 2)

Temperatura -15...50 °C di funzionamento;
Conservazione -20...60 °C,enza condensa

Umidità 85% UR max
Altezza fino a 2.000 m
Categoria di misura GATTO. III 1.000 V / CAT. IV 600V
Norme EN61243-3:2014
Grado di inquinamento 2
Protezione IP64

Pulizia e conservazione

Seutilizzati secondo leistruzioni per I'uso, i tester di tensione non richiedono alcuna manutenzione particolare.

Prima della pulizia, i tester di tensione devono essere scollegati da tutti i circuiti di misura.

Il tester di tensione cui è essere pulito con un panno umido e un po' di detersivo per la casa poco concentrato. Non utilizzato mai detergenti aggressivi o solventi per la pulizia. Dopo la pulizia, il dispositivo non deve essere utilizzato fino a quando non è Completely asciutto.

Non esporre il disposativo al sole diretto, alla pioggia o alla rugiada.

Se il dispositorio non viene utilizzato per un lungo periodo di tempo, le batterie devono essere rimoso per evitare pericoli o danni dovuti a possibili perdite delle batterie.

Istruzioni di sicurezza

• seconda dell'impedenza interna del tester di tensione, ci sono diversi modi per visualizzare "tensione di esercizio disponibile" o "tensione di esercizio non disponibile" se è presente tensione di disturbo.
• Un tester di tensione con un'impedenza interna relativamente Bassa non indichi erata delle tensioni di disturbo con un valore originale superiore a ELV rispetto al valore di riferimento di 100 kOhm. A contatto con le parti dell'impianto da testare, il tester di tensione più ridurre temporaneamente le tensioni di disturbo ad un livello inferiore a ELV scaricandosi; tuttavia, dopo aver rimioso il tester di tensione, la tensione di disturbo tornera al valore originale.
• Se l'indicazione „Tensione presente“ non viene visualizzata, si consiglia vivamente di collegare il dispositivo di messa a terra prima di iniziare il lavoro.
• Un tester di tensione con un'impedenza interna relativamente alla non indichera chiaramente, "tensione di esercizio non disponibile" rispetto al valore di riferimento di 100 kOhm se è presente una tensione di disturbo.
• Se compare la visualizzazione „Tensione presente" per una parte che si ritiene scollegata dall'impianto, si consiglia urgenteamente di adottare ulteriori accor-gimenti (es. utilizzo di apposto tester di tensione, controlo visivo del punto di disconnessione della rete elettrica, ecc.) per rilevare la „Tensione di esercizio non disponibile" della parte dell'impianto da testare e determinare che la tensione visualizzata dal tester di tensione è una tensione di disturbo.
• Un rilevatore di tensione che fornisce due valori di impedenza interna ha superato il test di progettazione per la gestione di tensioni transitorie ed è in grado (entro i limiti tecnici) di distinguere la tensione di esercizio alla tensione transitoria e di indicare direttamente o indirettamente il tipo di tensione.

Servizio e garanzia

Se il disposativo non funzione più, hai domande o hai bisogno di informazioni, contatta un servizio clienti autorizzato per gli strumenti Wiha:

Assistenza clienti

Wiha Tools GmbH

ObertalstraBe 3-7

78136 Schonach

GERMANIA

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Sito web: www.wiha.com

In caso di danni materiali o lesions personali causati alla mancata osservanza di queste istruzioni, la garanzia decade. Il produttore non si assume alcuna responsabilita per danni consequences!
