BEDIENUNGSANLEITUNG 45216 Wiha

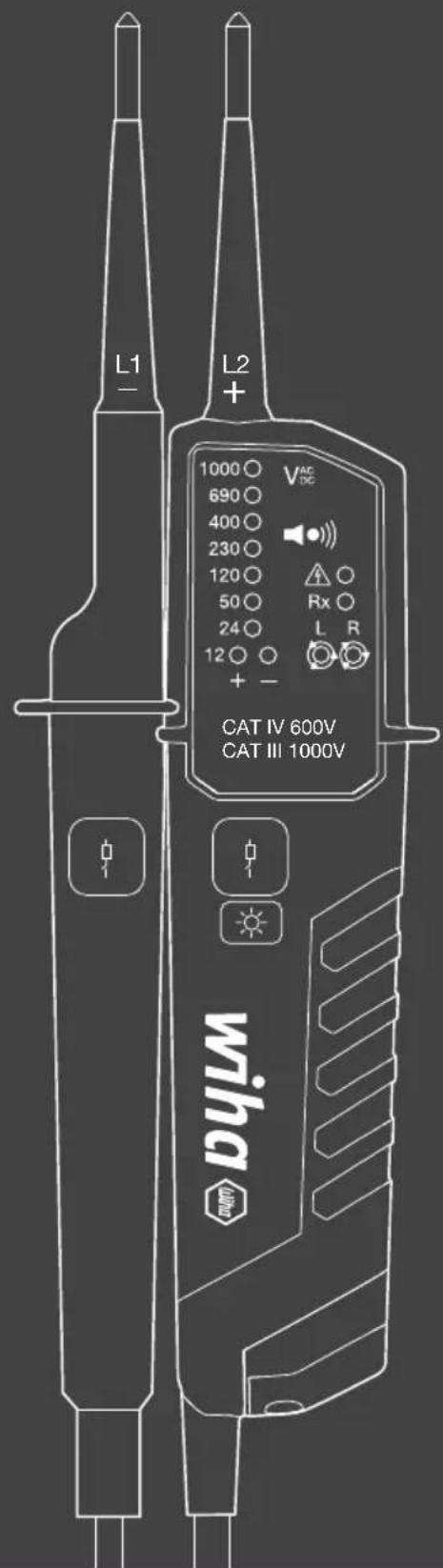

Spannungs- und Durchgangsprüfer Voltage and continuity tester

12-1,000 V AC, CAT IV

Order-No.: 45216

DE. 3 NO .59
EN. 11 SV .67
FR. 19 FI. 75
NL. 27 PL .83
ES. 35 CS. 91
IT. 43 RU. 99
DA. 51 HU. 107

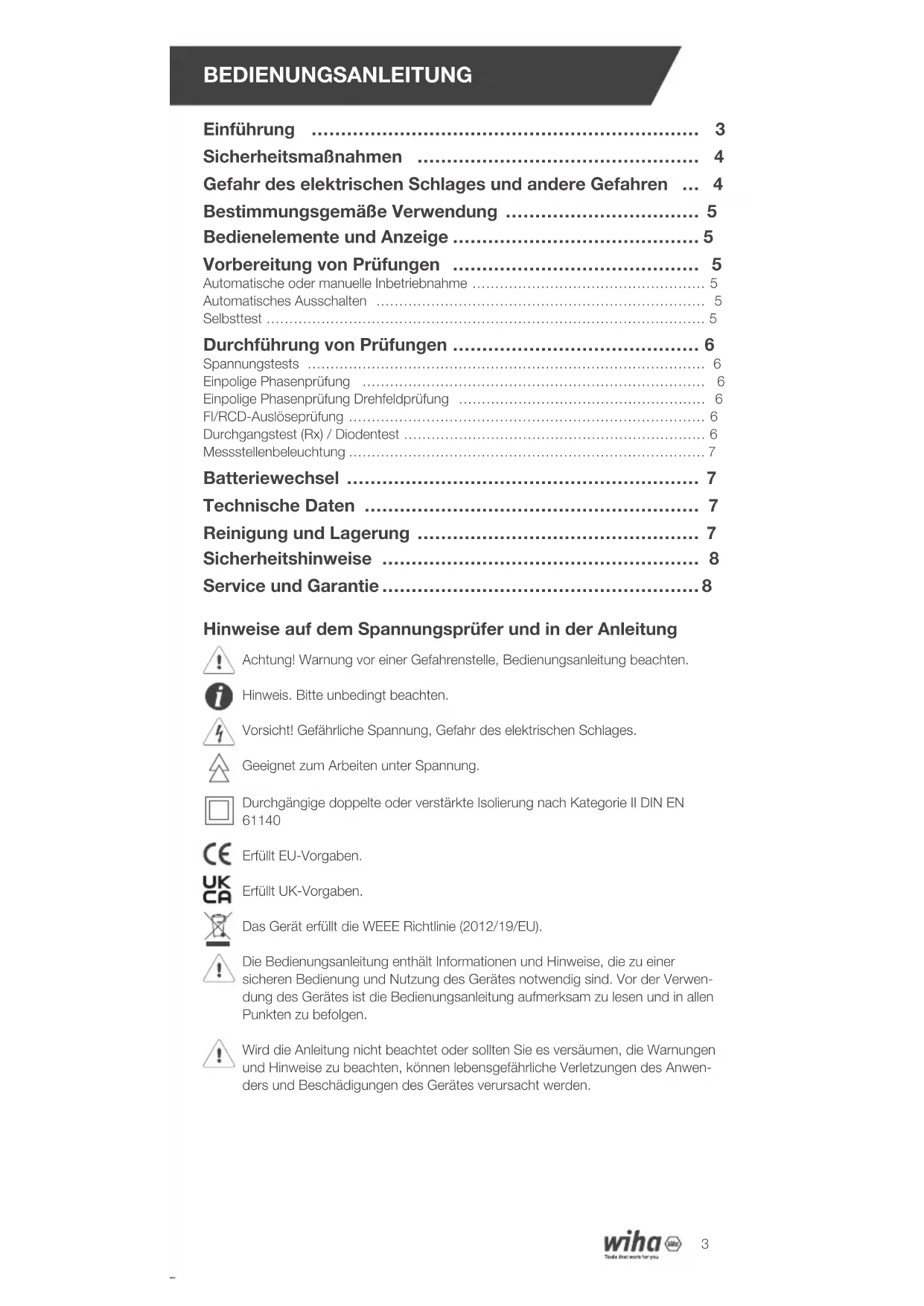

BEDIENUNGSCANLEITUNG

Einführung 3

Sicherheitsmaßnahmen 4

Gefahr des elektrischen Schlages und andere Gefahren 4

Bestimmungsgemäne Verwendung 5

Bedienelemente und Anzeige 5

Vorbereitung von Prüfungen 5

Automatische oder manuelle Inbetriebnahme 5

Automatisches Ausschalten 5

Selbstest 5

Durchführung von Prüfungen 6

Spannungstests 6

Einpolige Phasenprüfung 6

Einpolige Phasenprüfung Drehfeldprüfung 6

FI/RCD-Auslöseprüfung 6

Durchgangstest (Rx) / Diodentest 6

Messstellenebeleuchtung 7

Batteriewechsel 7

Technische Daten 7

Reinigung und Lagerung 7

Sicherheitshinweise 8

Service und Garantie 8

Hinweise auf dem Spannungsprüfer und in der Anleitung

Achtung! Warning vor einer Gefahrenstelle, Bedienungsanleitung beachten.
i Hinweis. Bite unbedingt beachten.
Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages.
Geeignet zum Arbeitsen unter Spannung.
Durchgängige doppelte oder verstärkte Isolierung nach Kategorie II DIN EN 61140
Erfüllt EU-Vorgaben.
Erfüllt UK-Vorgaben.
Das Gerät erfüllt die WEEE Richtlinie (2012/19/EU).
Die Bedienungsanleitung enthalt Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu halten und in allen Punkten zu befolgen.
! Wird die Anleitung nicht beachtet oder sollenn Sie es versäumen, die Warnungen und Hinweise zu beachten, konnen lebensgefährliche Verletzungen des Anwenden und Beschädigungen des Gerätes verursacht werden.

Einführung

Der Spanningsprüfer 45216 ist ein universell einsetzbarer Spanningsprüfer mit Drehfeldrichtungsprüfung, Durchgangsprüfung, einpoliger Phasenprüfung und Auslöseprüfung für Fl/RCD- Schutzeinrichtung. Die Spanningsprüfer werden nach den neuesten Sicherheitsvorschriften gebaut und gewährleisten ein sicheres und zuverlüssiges Arbeit.

Der Spanningsprüfer 45216 gezählt sich durch folgende Punkte aus

Gebaut nach IEC 61243-3:2014
- Messkategorie (CAT.) IV 600 V, III 1.000 V
- Gleich- und Wechselspannungsprüfung bis 1.000 V AC und 1.500 V DC
- Polaritätsanzeige
- Einpolige Phasenprüfung
Zweipolige Drehfeldrichtungsbestimmung gegen Erde
Auslosetest fur Fehlerstromschutzeinrichtungen
Durchgangsprüfung
- Automatisches ein- und ausschalten
- Messstellengeleuchtung mittels weiBer LED
IP64 (IEC60529)
Vibrationsmotor

Überprüfen Sie nach dem Auspacken, ob das Gerät unversehrt ist. Im Lieferumfang sind enthalten

• 1x Spannungsprüfer 45216
• 2x4mm Prufspitzenadapter
  2x CAT III/1.000 V Prüspitzenschutz
• 2x 1.5 V Batterien (AAA, IEC LR03)
• 1x Bedienungsanleitung

Sicherheitsmaßnahmen

Die Spanningsprüfer wurden gemäß Sicherheitsbestimmungen für Spanningsprüfer gebaut, überprüft und haben das Werk in sicherheitsstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.

Die Bedienungsanleitung enthalt Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu setzen und in allen Punkten zu befolgen.

Gefahr des elektrischen Schlages und andere Gefahren

Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen länger 120 V (60 V) DC oder 50 V (25 V) eff AC garbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar (Werte in Klammern gelten für eingeschränkte Bereiche, z. B. landwirtschaftliche Bereiche).

Der Spanningsprüfer darf bei geöffnetem Batterieraum nicht benutzt werden.

Vergewissern Sie sich vor jeder Prüfung, dass die Messleitung und das Messerat in einwandfreiem Zustand sind. Achten Sie z.B. auf gebrochene Kabel oder evtl. ausgelaufene Batterien.

Das Gerät und Zubehör darf nur an den darauf vorgesehenen Griffbereichen angefasst werden, die Anzeigeelemente dürfen nicht verdeckt werden. Das

Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Das Gerätarf nur in den spezifizierten Messbereichen und in Niederspannungsanlagen 1.000 V AC / 1.500 V DC eingesetzt werden.

Das Gerätarf nur in den darauf bestimmten Messkreiskategorie eingesetzt werden.

Vor und nach jeder Benutzung muss das Gerät auf einwandfrei Funktion (z. B. an einer tatsächchen Spannungsquelle) geprüft werden.

Die Spanningsprüfer)durfen nicht mehr benutzt werden, wenn eine oder mehrere Funktionen ausfallen oder keine Funktionsbereitschaft erkennbar ist.

Prüfungen bei Regen oder Niederschlägen sind nicht zulässig.

Eine einwandfreie Anzeige ist nur im Temperaturbereich von -15 °C bis +50 °C bei einer relativen Luftfeuchtigkeit kleiner 85 % gewährleistet.

Wenn die Sicherheit des Bedieners nicht mehr gewährleistet ist, muss das Gerät außer Betrieb gesetzt und gegen ungewolte Benutzung geschichert werden.

Die Sicherheit ist nicht mehr gewährleistet bei

• offensichtlichen Beschädigungen
• Rissen oder anderen Beschädigungen am Gehäuse
• wenn das Gerät die gewünschten Messungen/Prüfungennicht mehr durchfuhrt
• zu langen und ungünstigen Lagerungsbedingungen
• Beschädigungen verursicht durch Transport des Gerätes
  ausgelaufenen Batterien

Das Gerät erfüllt alle EMV-Richtlinien. Trotzdem kann es in sehr seitenen Fälle passieren, dass elektrische Geräte von dem Spannungssprüfer gestört werden oder dass der Spannungssprüfer durch andere elektrische Geräte gestört wird.

Benutzen Sie das Gerät nie in einer explosive Umgebung.

Das Gerätarf nur von geschulten Personen benutzt werden.

Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet.

Das Gerätarf nur vom autorisierten Servicetechniker geöffnet werden.

Wenn die Anzeige "Spannung vorhanden" erscheint obwohl das geprüfte Teil als von der Anlage getrennt gilt, wird dringend empfohlen durch zusätzliche Messungen festzustellen ob die gemessene Spannung durch eine Störspannung hervorgerufen wird oder nicht.

BEDIENUNGSCANLEITUNG

Bestimmungsgemäß Verwendung

Das Gerätarf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonderss die Sicherheitshinweise, die techni-schen Daten mit den Umgebungsbedingungen zu beachten.

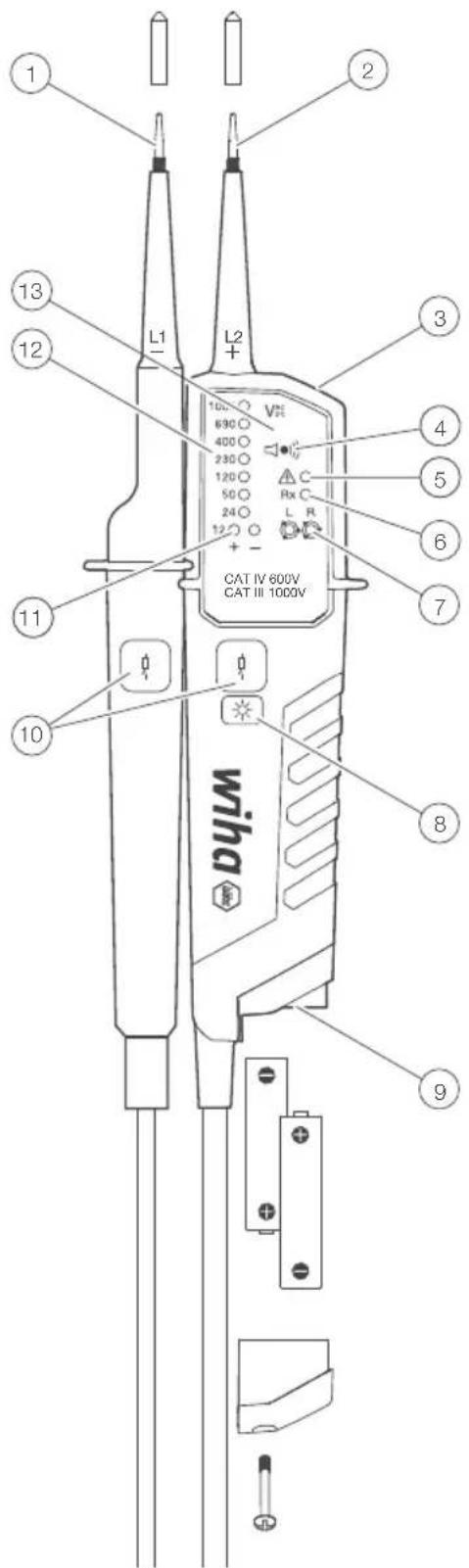

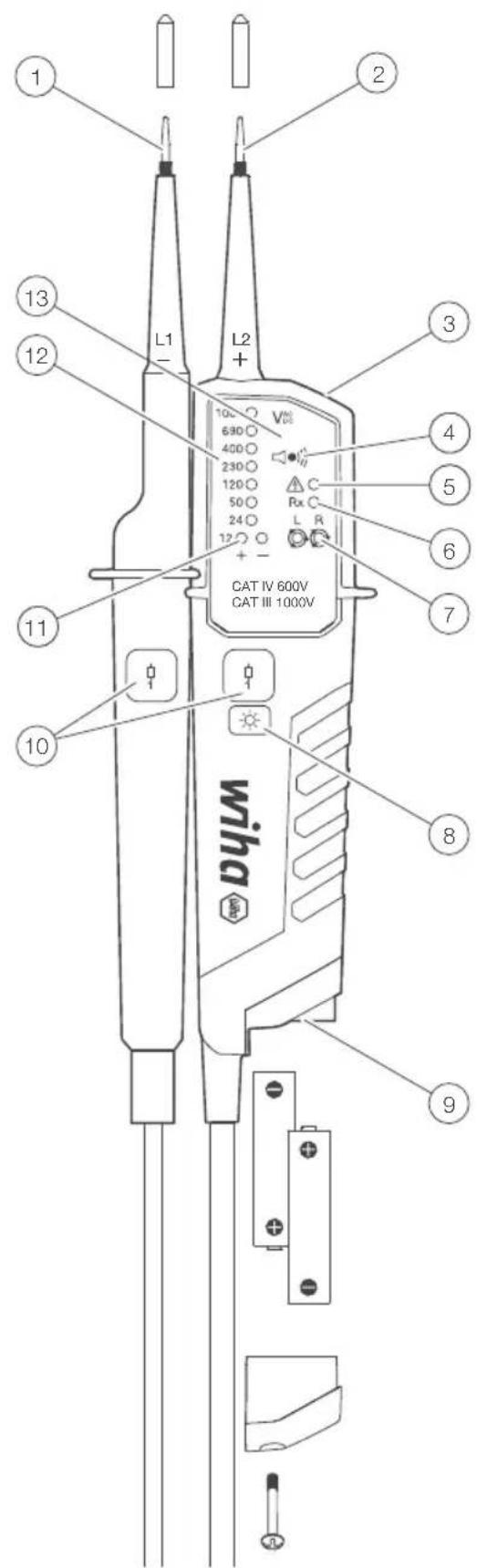

Bedienelemente und Anzeige

1 Prüfspitze, L1
2 Prüfspitze, L2
3 Messstellenbeleuchtung
4 Offnung fur den Tongeber
5 Einpolige Phasenprüfung, Warnung vor gefährlicher Spannung
6 Durchgangsprüfung
Drehfeldanzeige
8 Taste Messstellenbeleuchtung/ Aktivierung R-Test
9 Batteriefach
10 RCD-Auslösetasten
11 LED's zur Anzeige von 12 V und Polarität
12 Spannungsanzeige
13 Display

Zubehör

• 4 mm Prüfspitzenadapter
  Aufsteckhülse (GS38)
  Spitzenschutz

Vorbereitung von Prüfungen

Automatische oder manuelle Inbetriebnahme

• Der Spanningsprüfer schaltet sich ein, wenn er Durchgang, eine AC oder DC Spannung über etwa 12 V oder mit L2 eine Phase detektiert.
• Das Gerät kann über den Knopf der Messstellenbeleuchtung eingeschaltet werden.

Automatisches Ausschalten

• Das Gerat schaltet sich automatisch nach etwa 30 Sekunden aus, wenn kein Signal an den Prüfspitzen detektiert wird.
• Die Messstellenbeleuchtung schaltet sich nach etwa 30 Sekunden aus.

Selbstest

• Wenn der Spannungssprüfer ausgeschaltet ist und die beiden Prüfspitzen L1 und L2 kurzgeschlossen werden startet der Selftest.
• Alle LEDs, Vibrationsmotoren und Summer schalten 2 Sekunden lang ein.
• Wenn die Batterien eingelegt werden, startet der Selfsttest automatisch.

Wenn einige der LEDs nicht leuchten oder die Summer- oder Taschenlampe nicht leuchtet, ist das Gerät nicht sicher zu verwenden. Tauschen Sie die Batterie aus und starten Sie den Selfsttest erneut. Wenn einige dieser Anzeigen nicht wieder eingeschaltet sind, ist das Gerät nicht sicher undarf NICHT verwendet werden.

Verwenden Sie den Tester nicht während der Selftestest aktiv ist.

Durchführung von Prüfungen

Spannungstests

• Kontaktieren Sie mit den Prüfspitzen das zu messende Objekt.
  Die anliegende Spannung wird mit den LEDs angezeigt.
• Der Summer ertönt und der Vibrationsmotor ist eingeschaltet, wenn eine Schwellenspannung von 50 V AC oder ca. 120 V DC wird übersritten.
  Die Polarität wird wie folgt angezeigt.

AC: + und - 12 V LED sind an

+DC: +12 V LED ist an

--DC: -12 V LED ist an (und „-“ wird auf dem LCD angezeigt)

Wird die Prüfspitze L2 an ein positives potential (negatives Potential) angelegt, wird +DC (-DC) angezeigt.

Die L oder R LED kann während des Spannungstests aufleuchten.

Bei leeren Batterien leuchteneur die LED „gefährliche Spannung" bei >50 V AC/DC, >120 V AC/DC.

Einpolige Phasenprüfung

Die Funktion ist nicht sichergestellt, wenn die Erdungsbedingungen nicht gut sind. Der einpolige Phasentest darf nicht zur Sicherstellung von Spannungsfreiheit verwendet werden.

• Halten Sie den Spanningsprüfer gut in der Hand. Verbinden Sie die Prüfspitze L2 mit dem Testobjekt. Die Einpolige Phasentest LED leuchtet auf und der Tongeber ertont, wenn eine Spannung von >100 V AC am Testobjekt anliegt.

BEDIENUNGSCANLEITUNG

Einpolige Phasenprüfung Drehfeldprüfung

Die Drehfeldprüfung zeigt nur zuverlüssig an richtig geerdeten Dreiphasensytemen an.
- Halten Sie den Spanningsprüfer gut in der Hand. Verbinden Sie die Prüfspitzen mit dem Testobjekt.
Die Außenleiterspannung wird angezeigt
Die R LED zeigt ein rechtsdrehendes Drehfeld an.
Die L LED zeit ein linksdrehendes Drehfeld an.
- Messprinzip: Der Spanningsprüfer detektiert die Reihenfolge der ansteigenden Phasen gegen Erde.

Die Funktion ist nicht sichergestellt, wenn die Erdungsbedingungen nicht gut sind.

FI/RCD-Auslöseprüfung

Fur Spannungspfungen in Systemen mit RCD (Fehlerstrom-schutzschalter) kann ein RCD mit einem Fehlerstrom von nominell 10mA oder 30mA an einem einphasigen AC 230 V -System ausgelost werden. Der RCD solte auslösen.

• Beide Prüfspitzen zwischen L und PE verbinden.
• Beide RCD-Tasten gleichzeitig betätigten.
  Die Fehlerstromschutzeinrichtung soll ausliesen.

Durchgangsstest (Rx) / Diodentest

! Stellen Sie Spannungsfreiheit des Testobjektes sicher.

• Stellen Sie über einen zweipoligen Spannungstest die Spannungsfreiheit des Testobjektes sicher.
• Verbinden Sie die Testspitzen oder drücken Sie die Tast für die Messstellenbeleuchting um den Tester einschalten.
• Verbinden Sie beide Prüfspitzen mit dem Testobjekt. Für Durchgang (bis zu ca. 500 kΩ) leuchtet die LED zur Durchgangsprüfung auf und der Tongeber ertont.
• Wenn kein Durchgang erkannt wird, schaltet sich das Gerät nach ca. 30 s automatisch aus. Wenn das Gerät ausgeschaltet ist und Durchgang erkannt wird, dann schaltet das Gerät automatisch ein.

Messstellengeleuchting

• Drücken Sie die Taste Messstellenbeleuchtung. Die LED leuchtet für etwa 30 Sekunden.
• Durch Drücken der Taste für die Dauer von ca. 6 Sekunden kann die Messstell- lenbeleuchtung ausgeschaltet warden.

Batteriewechsel

Es durren keine Prufungen mit offenem Batteriedeckel durchgefuhrt werden. Wenn beim Kurzschliessen der Prufspitzen die Durchgangsprufungs LED nicht mehr aufleuchtet, mussen die Batterien gewechseit werden. Leere Batterien werden durch ein Symbol auf dem LCD angezeigt.

Ersetzen Sie die Batterie gegen neue vom Typ AAA / IEC LR03 1.5 V wie folgt.

• Lösen Sie die Schraube am Batteriedeckel mit einem Philips Schraubendreher.
• Ziehen Sie die Batterien hereaus und setzen Sie neue ein. Achten Sie bei der Polarität der Batterien auf die Abbildung am Batteriefach.
• Schlieben Sie den Batteriedeckel undziehen Sie die Schraube wieder an.

Stellen Sie sicher, dass der Batteriedeckel geschlossen ist, bevor Sie Prüfungen vornehmen.

Technische Daten

Spannungsbereich 12...1.000 V AC (16 2/3...950 Hz), 12...1.500 V DC)
LED Nennspannung 12/24/50/120/230/400/690/1.000 V, AC (16 2/3...950 Hz), DC(±)

LED Toleranzen gemäß EN 61243-3
LED ELV Anzeige >50 V AC, >120 V DC
Eigenzeit <0.5 s bei 100% des nominellen Wertes
Sicherheitsstrom Is <3.5 mA (bei 1.000 V)
Messbetrieb 30 s AN (Betriebszeit), 240 s OFF (Wiederherstellungszeit)

Batterieverbrauch ca. 80 mA
Einpolige Phasenprüfung 100...1.000 V AC (40...70 Hz)
Drehfeldprüfung 170...1.000 V Phase-zu-Phase, AC 50/60 Hz

Durchgangstest Messbereich 0...500 kΩ + 50 %

Luftfeuchtigkeit max. 85% RH

Höhe bis zu 2.000 m
Messkategorie CAT. III 1.000 V / CAT. IV 600 V
Normen EN 61243-3:2014
Verschmutzungsgrad 2
Schutz IP64

Reinigung und Lagerung

Die Spannungsprüfer benötigen bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Vor der Reinigung mussen die Spanningsprüfer von allen Messkreisen getrennt sein.

! Der Spannungsprüfer kann mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gesäubert werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden. Nach dem Reinigen darf das Gerät bis zur vollständigen Abtrocknung nicht benutzt werden.

! Setzen Sie das Gerät nicht direkter Sonne, Regen oder Tau aus.

! Wird das Gerät über längerere Zeit nicht benutzt, müssen die Batterien ent-nommen werden, um eine Gefährdung oder Beschädigung durch ein mögliches Auslaufen von Batterien zu verhindern.

Sicherheitshinweise

• Abhängig von der inneren Impedanz des Spanningsprüfers gibt es bei Vorhandsein von Störspannung verschiedene Möglichkeit der Anzeige „Betriebsspannung vorhanden" oder „Betriebsspannung nicht vorhanden".
• Ein Spannungsprüfer mit relativ niedriger innerer Impedanz wird im Vergleich zum Referenzwert 100 kOhm nicht alle Störspannungen mit einem Ursprungswert oberhalb von ELV anzeigen. Bei Kontakt mit den zu prüfenden Anlageteilen kann der Spannungsprüfer die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV herabsetzen; nach dem Entfernen des Spanningsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmen.
• Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfehlen, vor Aufnahme der Arbeiten die Erdungsvorrichtung einzulegen.
• Ein Spanningsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100 kOhm bei vorhandener Störspannung „Betriebsspannung nicht vorhanden" nicht eindeutig anzeigen.
• Wenn die Anzeige „Spannung vorhanden" bei einem Teil erscheint, der als von der Anlage getrennt gilt, wird dringend empfohlen, mit zusätzlichen Massnahmen (z. B. Verwendung eines geeigneten Spanningsprüfers, Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nichtvorhanden" des zu prüfenden Anlagenteils nachzuweisen und festzustellen, dass die vom Spanningsprüfer angezeigte Spannung eine Störspannung ist.
• Ein Spanningsprüfer mit der Angabe von zwei Werten der inneren Impedanz hat die Prüfung seiner Ausführung zur Behandlung von Störspannungen bestanden und ist (innerhalb der technischen Grenzen) in der Lage, Betriebsspannung von Störspannung zu untersenden und den Spannungstyp direkt oder indirectanzuzeigen.

Service und Garantie

Wenn das Gerät nicht mehr Funktionsfähig ist, Sie Fragen haben oder Informationen benötigen, wenden Sie sich an eine autorisierte Kundenstelle für Wiha Werkzeuge:

Kundendienst

Wiha Werkzeuge GmbH

Obertalstraße 3-7

78136 Schonach

GERMANY

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Bei Sach- oder Personenschäden, die durch Nichtbeachten dieser Anleitung verur-sacht werden, erlischt die Garantie. Für Folgeschäden übernimmt der Hersteller keine Haftung!
