| Marke | Wiha |
| Modell | 230 V AC CAT II |
| Produkttyp | Steckdosentester |
| Messkategorie | CAT II / 300 V |
| Nennspannung | 230 V ± 15 % |
| Nennfrequenz | 50 Hz ± 3 Hz |
| Max. Spannung N-PE | 5 V |
| Sicherheitsnorm | CEI/EN 61010-1 (DIN VDE 0411-1) |
| Schutzart | IP40 |
| Verschmutzungsgrad | 2 |
| Betriebstemperatur | -10 °C bis +50 °C |
| Lagertemperatur | -10 °C bis +50 °C |
| Abmessungen (ca.) | 10 x 6 x 4 cm |
| Gewicht (ca.) | 100 g |
| Stromversorgung | Über die getestete Steckdose (230 V AC) |
| Anzeige | LED: OK, L/N vertauscht, L/E vertauscht, E-Fehler, N-Fehler, L-Fehler, L/E vertauscht & E offen |
| Hauptfunktionen | Test von Steckdosen und Verbindungskabeln; Erkennung von Verdrahtungsfehlern |
| Wartung und Reinigung | Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen; keine aggressiven Lösungsmittel |
| Sicherheit | Nur an geerdeten Installationen verwenden; CAT II/300 V beachten |
| Garantie | Garantie erlischt bei Nichtbeachtung der Anweisungen |
| Kundendienst | Wiha Werkzeuge GmbH, Deutschland, info.de@wiha.com |
Häufig gestellte Fragen - 230 V AC CAT II Wiha
Benutzerfragen zu 230 V AC CAT II Wiha
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Messgeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch 230 V AC CAT II - Wiha und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 230 V AC CAT II von der Marke Wiha.
BEDIENUNGSANLEITUNG 230 V AC CAT II Wiha
Steckdosentester Socket tester
230 V AC, CAT II
Order-No.: 45220
Einleitung / Lieferumfang 5
Transport und Aufbewahrung 6
Sicherheitshinweise 6
Bestimmungsgemäße Verwendung / Bedienelemente ..... 8
Fehlermeldungen bei der Installations- und Funktionsprüfung 8
Pflege und Wartung 9
Technische Daten 10
Service und Garantie 11
BEDIENUNGSANLEITUNG
Symbole / Hinweise
Warnung vor möglichen Gefahren; beachten Sie den dazugehörigen Hinweis in der Bedienungsanleitung.
Warnung vor elektrischer Spannung - Gefahr durch Stromschlag.
Hinweis, Information.
Durchgängige doppelte oder verstärkte Isolierung entsprechend Klasse II IEC 60536.
Erfüllt EU-Vorgaben.
Erfüllt UK-Vorgaben.
Das Gerät entspricht der Richtlinie für Elektro- und Elektronik-Altgeräte (2012/19/EU WEEE).
CAT II/300V
Das Gerät entspricht der Messkategorie CAT II/300 V gegen Erde.
Beschreibung der Messkategorien
CAT I für Messungen an Stromkreisen, die keine direkte Verbindung zum Netz haben, z. B. batteriebetriebene Geräte.
CAT II für Messungen an Stromkreisen, die mittels Stecker eine direkte Verbindung mit dem Niederspannungsnetz haben, z. B. Haushaltsgeräte, tragbare Elektrogeräte und Ähnliches.
CAT III für Messungen innerhalb der Gebäudeinstallation, d. h. Verteiler, Schutzschalter, Verkabelung, einschließlich Kabel, Stromschienen, Anschlussdosen, Schalter, Steckdosen in der festen Installation sowie Geräte für den industriellen Einsatz
und sonstige Geräte, beispielsweise permanent am Stromnetz angeschlossene Stationär-Motoren.
CAT IV für Messungen an der Quelle der Niederspannunginstallation, z. B. Zähler resp. Strommessgeräte.
Einleitung / Lieferumfang
Die Bedienungsanleitung enthält Informationen und Hinweise, die für eine sichere Bedienung und Wartung des Geräts notwendig sind. Der Benutzer solltedaher vor der Verwendung des Geräts (Inbetriebnahme/ Zusammenbau) die Bedienungsanleitung aufmerksam lesen und in allen Punkten befolgen. Wird die Bedienungsanleitung nicht gelesen bzw. werden die darin enthaltenen Warnungen und Hinweise nicht beachtet, kann es zu schwerwiegenden Personen- oder Sachschäden kommen. Der Steckdosentester ist ein Prüfgerät zur schnellen und sicheren Anzeige einer korrekten oder fehlerhaften Steckdose- oder Leitungsanschlüssen in der Verkabelung.
Das Gerät darf nur in ordnungsgemäß geerdeten Elektroinstallationen eingesetzt werden!
- Integrierte Steckdosenprüfung
Lieferumfang
• 1x Steckdosentester
• 1x Bedienungsanleitung
BEDIENUNGSANLEITUNG
Transport und Aufbewahrung
Bewahren Sie bitte die Originalverpackung für eine spätere Versendung auf, z. B. zur Kalibrierung. Transportschäden aufgrund von mangelhafter Verpackung sind von der Garantie ausgeschlossen.
Das Gerät muss an einem trockenen Ort in einem geschlossenen Raum aufbewahrt werden.
Falls das Gerät bei extremen Temperaturen transportiert oder gelagert wurde, benötigt es vor dem Einschalten eine mindestens 2-Stündige Akklimatisierung an die Raumtemperatur vor der Inbetriebnahme.
Sicherheitshinweise
Der Steckdosentester wurde im Einklang mit den aktuellen Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte gemäß IEC/EN 61010-1 gebaut und geprüft und hat das Werk in sicherem und einwandfreiem Zustand verlassen.
Der Steckdosentester ist nur ein Prüfgerät und darf nicht für Messungen nach der CH- Installationsnorm (NIN) verwendet werden. Der Steckdosentester prüft keine Spannungsfreiheit.
Zur Vermeidung von elektrischen Schlägen sind die geltenden Sicherheits- und VDE-Vorschriften zu beachten, wenn mit Spannungen über 120 V (60 V) DCoder 50 V (25 V) RMS AC gearbeitet wird. Die Werte in Klammern gelten für beschränkte Spannungsbereiche (beispielsweise im medizinischen oder landwirtschaftlichen Bereich).
Vergewissern Sie sich vor der Verwendung, dass das Gerät einwandfrei funktioniert. Das Prüfgerät darf nur innerhalb der angegebenen Messbereiche verwendet werden.
Falls die Sicherheit des Anwenders nicht länger gewährleistet ist, muss das Gerät außer Betrieb gesetzt und vor neuerlicher Verwendung geschützt werden.
Die Sicherheit ist nicht länger gewährleistet, wenn das Gerät
- offensichtliche Beschädigungen aufweist.
- die gewünschten Messungen nicht mehr durchführt.
- zu lange unter ungünstigen Bedingungen gelagert wurde.
- während des Transports mechanischen Belastungen ausgesetzt war.
- durch auslaufende Batterien verunreinigt wurde.
- auf irgendeine Weise verändert wurde und nicht mehr seinem Originalzustand entspricht.
In den obengenannten Fällen darf das Gerät nicht mehr genutzt werden!
Das Gerät darf nur von geschulten Mitarbeitern geöffnet werden. Vor dem Öffnen ist sicherzustellen, dass das Gerät von allen Messkreisen getrennt wurde.
Die von den Berufsverbänden für Elektroanlagen und Ausrüstung festgelegten Unfallverhütungsvorschriften sind bei allen Aufgaben strikt einzuhalten.
Um eine korrekte Funktionsweise und lange Lebensdauer sicherzustellen, lassen Sie das Instrument nicht in direkter Sonneneinstrahlung liegen, wo es sich erhitzen kann.
BEDIENUNGSANLEITUNG
Bestimmungsgemäße Verwendung / Bedienelemente
Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Diesbezüglich sind insbesondere die Sicherheitshinweise, die technischen Spezifikationen in Hinblick auf die Umgebungsbedingungen und der Einsatz des Geräts in trockenen Umgebungen zu beachten.

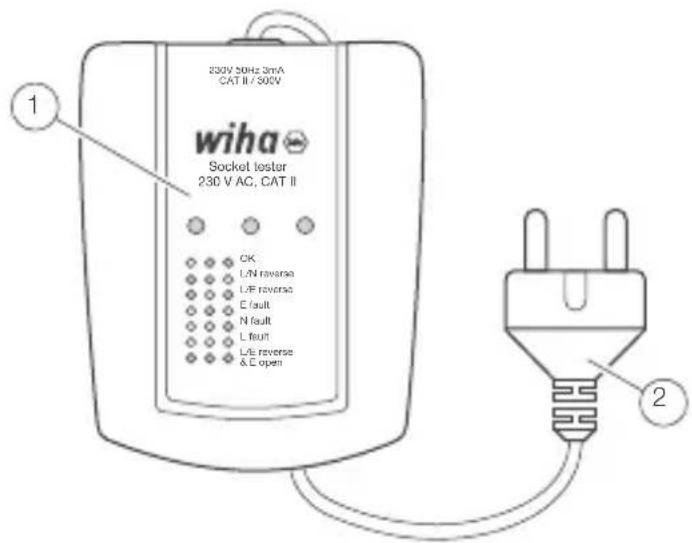

Bedienelemente
1
LED Anzeige
2
Netzstecker
Fehlermeldungen bei der Installations- und Funktionsprüfung
Das Gerät darf nur in ordnungsgemäß geerdeten Elektroinstallationen verwendet werden!
DE
Wenn zur Prüfung einer Steckdose oder einer Verbindungsleitung ein Adapter genutzt werden muss, ist sicherzustellen, dass sich der Adapter in einwandfreiem Zustand befindet und durchgängig elektrisch verbunden ist. Die Verwendung von Adaptern ohne durchgängigen Schutzleiteranschluss führt zu fehlerhaften Prüfergebnissen.
Vor der Verwendung ist zu überprüfen, ob sich das Gerät in funktionsfähigem Zustand befindet, beispielsweise an einer bekannten Spannungsquelle.
Das Prüfgerät erkennt keine vertauschten N<->PE-Anschlüsse.

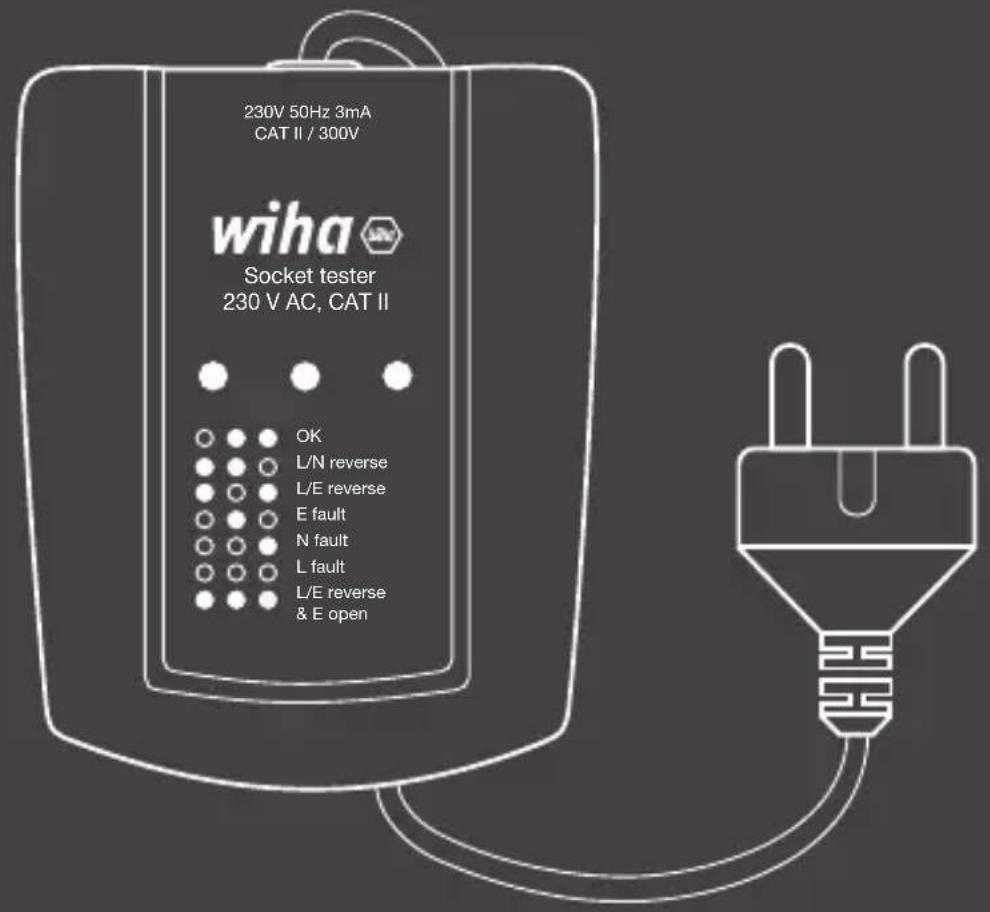

Steckdosenprüfung
Zur Prüfung von Steckdosen und Verbindungsleitungen Gerät in die Steckdose stecken. Eine Aussage über das Prüfergebnis erfolgt mittels der untenstehenden Anzeige-Legende.
L ist mit einem roten Punkt am Netzstecker markiert.
Pflege und Wartung
Bei einem den Anweisungen der Bedienungsanleitung entsprechenden Betrieb benötigt das Gerät keine besondere Wartung.
Verschmutzt das Gerät durch den täglichen Gebrauch, empfiehlt es sich, das Gerät mit einem feuchten Tuch und einem milden Haushaltsreiniger zu reinigen. Vergewissern Sie sich vor dem Reinigen des Geräts, dass es von der externen Stromversorgung und allen anderen angeschlossenen Geräten getrennt wurde. Für die Reinigung niemals scharfe Reiniger oder Lösungsmittel verwenden. Das Gerät sollte nach dem Reinigen etwa 6 Stunden nicht verwendet werden.
BEDIENUNGSANLEITUNG
Technische Daten
Nennspannung 230 V ± 15 %
Frequenz 50 Hz ± 3 Hz
Max. tolerierte Spannung N <-> PE 5 V
Messkategorie CAT II/300 V
Norm EN 61010-1 (DIN VDE 0411-1)
IP-Schutzklasse IP40
Lager- und Betriebstemperatur -10...50 °C
Verschmutzungsgrad 2
Das Gerät darf nur in ordnungsgemäß geerdeten Elektroinstallationen eingesetzt werden!
Service und Garantie
Wenn das Gerät nicht mehr funktionsfähig ist, Sie Fragen haben oder Informationen benötigen, wenden Sie sich an eine autorisierte Kundenstelle für Wiha Werkzeuge:
Kundendienst
Wiha Werkzeuge GmbH
Obertalstraße 3 – 7
78136 Schonach
GERMANY
Tel.: +49 7722 959-0
Fax: +49 7722 959-160
E-Mail: info.de@wiha.com
Bei Sach- oder Personenschäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt die Garantie. Für Folgeschäden übernimmt der Hersteller keine Haftung!
