| Marca | Wiha |
| Modelo | 230 V CA CAT II |
| Tipo de producto | Probador de tomas |
| Categoría de medición | CAT II / 300 V |
| Tensión nominal | 230 V ± 15 % |
| Frecuencia nominal | 50 Hz ± 3 Hz |
| Tensión máx. N-PE | 5 V |
| Norma de seguridad | CEI/EN 61010-1 (DIN VDE 0411-1) |
| Índice de protección | IP40 |
| Grado de contaminación | 2 |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -10 °C a +50 °C |
| Dimensiones (aprox.) | 10 x 6 x 4 cm |
| Peso (aprox.) | 100 g |
| Alimentación | A través del tomacorriente probado (230 V CA) |
| Visualización | LED: OK, L/N invertido, L/E invertido, E falla, N falla, L falla, L/E invertido y E abierto |
| Funciones principales | Prueba de tomas y cables de conexión; detección de defectos de cableado |
| Mantenimiento y limpieza | Limpiar con un paño húmedo y un limpiador suave; no usar disolventes agresivos |
| Seguridad | Usar solo en instalaciones con conexión a tierra; respetar CAT II/300 V |
| Garantía | Garantía anulada en caso de incumplimiento de las instrucciones |
| Servicio posventa | Wiha Werkzeuge GmbH, Alemania, info.de@wiha.com |
Preguntas frecuentes - 230 V AC CAT II Wiha
Preguntas de los usuarios sobre 230 V AC CAT II Wiha
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Equipos de medición en formato PDF gratis! Encuentra tus instrucciones 230 V AC CAT II - Wiha y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 230 V AC CAT II de la marca Wiha.
MANUAL DE USUARIO 230 V AC CAT II Wiha
MANUAL DE INSTRUCCIONES
Tabla de contenido
Introducción / volumen de suministro .... 5
Transporte y almacenamiento 6
Instrucciones de seguridad......6
Uso previsto / controles 8
Mensajes de error durante la prueba de instalación y funcionamiento 8
Cuidado y mantenimiento 9
Especificaciones técnicas 10
Servicio y garantia 11
Símbolos / Notas
Advertencia de posibles peligros; tenga en cuenta la información relevante en las instrucciones de funcionamiento.
Advertencia de tensión eléctrica - riesgo de descarga eléctrica.
Nota, información.
Aislamiento continuo doble o reforzado según Clase II IEC 60536.
Cumple con los requisitos de la UE.
Cumple con los requisitos del Reino Unido.
El dispositivo cumple con la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (2012/19/EU WEEE).
CAT II/300V
El dispositivo corresponde a la categoría de medida CAT II/300 V a tierra.
Descripción de las categorías de medición
CAT I para mediciones en circuitos que no tienen conexión directa a la red eléctrica, por ejemplo, B. dispositivos que funcionan con baterías.
CAT II para medidas en circuitos que tienen conexión directa a la red de baja tensión a través de enchufes, por ejemplo B. Electrodomésticos, aparatos eléctricos portátiles y similares.
CAT III para mediciones dentro de la instalación del edificio, es decir, tableros de distribución, disyuntores, cableado que incluye cables, barras colectoras, cajas de conexiones, interruptores, enchufes en la instalación fija, así como dispositivos para uso industrial y otros dispositivos, por ejemplo, motores estacionarios conectados
MANUAL DE INSTRUCCIONES
permanentemente.
CAT IV para medidas en la fuente de la instalación de baja tensión, p. ej. B. Contador resp. medidores de corriente.
Introducción / volumen de suministro
Las instrucciones de funcionamiento contienen información e instrucciones que son necesarias para el funcionamiento y mantenimiento seguros del dispositivo. Por lo tanto, el usuario debe leer atentamente las instrucciones de uso antes de utilizar el dispositivo (puesta en marcha/montaje) y seguir todos los puntos. Si no se leen las instrucciones de funcionamiento o si no se observan las advertencias y la información contenidas en ellas, pueden producirse lesiones personales graves o daños materiales. El probador de enchufes es un dispositivo de prueba para mostrar de manera rápida y confiable las conexiones correctas o defectuosas de enchufes o cables en el cableado.
¡El dispositivo solo se puede utilizar en instalaciones eléctricas correctamente conectadas a tierra!
- Prueba de enchufe integrada
Alcance de la entrega
• 1x probador de enchufes
• 1x manual de usuario
Transporte y almacenamiento
Guarde el embalaje original para un envío posterior, p. ej., B. para la calibración. Los daños de transporte debidos a un embalaje defectuoso están excluidos de la garantía.
El dispositivo debe almacenarse en un lugar seco en una habitación cerrada.
Si el dispositivo ha sido transportado o almacenado a temperaturas extremas, requiere al menos 2 horas de aclimatación a temperatura ambiente antes de encenderlo.
Instrucciones de seguridad
El probador de enchufes fue construido y probado de acuerdo con las normas de seguridad vigentes para dispositivos eléctricos de medición, control, regulación y laboratorio de acuerdo con IEC/EN 61010-1 y salió de fábrica en un estado seguro y perfecto.
El probador de enchufes es solo un dispositivo de prueba y no debe usarse para mediciones de acuerdo con el estándar de instalación CH (NIN). El comprobador de tomas no comprueba la ausencia de tensión.
Para evitar descargas eléctricas, se deben observar las normas de seguridad y VDE aplicables cuando se trabaje con voltajes superiores a 120 V (60 V) CC o 50 V (25 V) RMS CA. Los valores entre paréntesis se aplican a rangos de tensión limitados (p. ej., en el sector médico o agrícola).
MANUAL DE INSTRUCCIONES
Antes de usar, asegúrese de que el dispositivo funcione correctamente. El probador solo puede usarse dentro de los rangos de medición especificados.
Si ya no se puede garantizar la seguridad del usuario, el dispositivo debe retirarse del servicio y protegerse para que no se vuelva a utilizar.
La seguridad ya no está garantizada si el dispositivo
- tiene daños evidentes.
- ya no se realizan las mediciones deseadas.
- ha estado almacenado durante demasiado tiempo en condiciones desfavorables.
- estuvo expuesto a esfuerzos mecánicos durante el transporte.
- contaminado por fugas de pilas.
- ha sido alterado de alguna manera y ya no corresponde a su estado original.
¡En los casos mencionados anteriormente, el dispositivo ya no se puede utilizar!
El dispositivo solo puede ser abierto por empleados capacitados. Antes de abrir, asegúrese de que el dispositivo se haya desconectado de todos los circuitos de medición.
Las normas de prevención de accidentes establecidas por las asociaciones profesionales de sistemas y equipos eléctricos deben observarse estrictamente en todas las tareas.
Para garantizar un funcionamiento adecuado y una vida útil prolongada, no deje el instrumento expuesto a la luz solar directa, ya que podría calentarse.
Uso previsto / controles
Uso previsto
El dispositivo solo puede utilizarse en las condiciones y para los fines para los que ha sido diseñado. En este sentido, se deben observar en particular las instrucciones de seguridad, las especificaciones técnicas con respecto a las condiciones ambientales y el uso del dispositivo en ambientes secos.

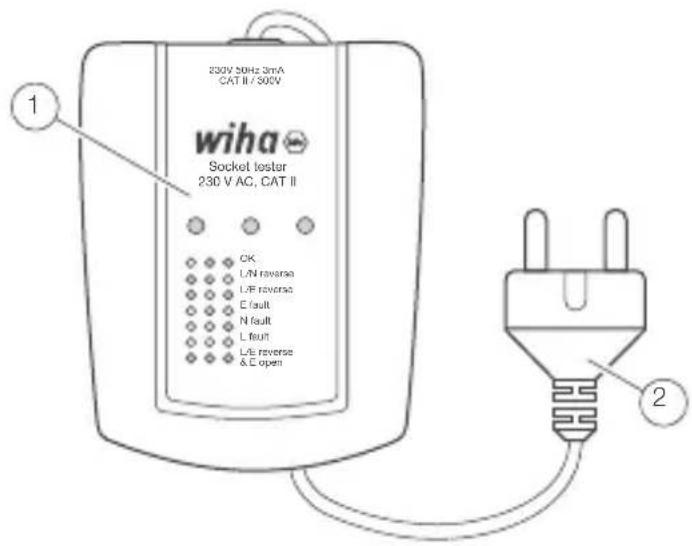

Elementos operativos
① Pantalla LED
② Enchufe
Mensajes de error durante la prueba de instalación y funcionamiento
¡El dispositivo solo se puede utilizar en instalaciones eléctricas correctamente conectadas a tierra!
MANUAL DE INSTRUCCIONES
Si se debe usar un adaptador para probar un enchufe o línea de conexión, se debe asegurar que el adaptador esté en perfectas condiciones y tenga una conexión eléctrica continua. El uso de adaptadores sin conexión continua del conductor de protección conduce a resultados de prueba erróneos.
Antes de usar, verifique que el dispositivo funcione correctamente, por ejemplo, en una fuente de voltaje conocida.
El comprobador no reconoce conexiones N<->PE invertidas.
Prueba de enchufe
Enchufe el dispositivo en el enchufe para probar los enchufes y los cables de conexión. Se hace una declaración sobre el resultado de la prueba utilizando la leyenda de la pantalla a continuación.
L está marcado con un punto rojo en el enchufe de alimentación.
Cuidado y mantenimiento
Cuando se opera de acuerdo con las instrucciones del manual, el dispositivo no requiere ningún mantenimiento especial.
Si el dispositivo se ensucia con el uso diario, recomendamos limpiarlo con un paño húmedo y un limpiador doméstico suave. Antes de limpiar el dispositivo, asegúrese de que se haya desconectado de la fuente de alimentación externa y de todos los demás dispositivos conectados. Nunca utilice productos de limpieza agresivos o disolventes para la limpieza. El dispositivo no debe usarse durante aproximadamente 6 horas después de la limpieza.
Especificaciones técnicas
Voltaje nominal 230V ± 15%
Frecuencia 50 Hz ± 3 Hz
máx. tensión tolerada N <-> PE 5v
Categoría de medición CATII/300V
Estándar EN 61010-1 (DIN VDE 0411-1)
Clase de protección IP IP40
Temperatura de almacenamiento y funcionamiento -10...50°C
Grado de contaminación 2
¡El dispositivo solo se puede utilizar en instalaciones eléctricas correctamente conectadas a tierra!
MANUAL DE INSTRUCCIONES
Servicio y garantia
Si el dispositivo ya no funciona, tiene preguntas o necesita información, comuníquese con un servicio de atención al cliente autorizado para herramientas Wiha:
Servicio al Cliente
Wiha Werkzeuge GmbH
Obertalstrasse 3 - 7
78136 Schonach
ALEMANIA
Teléfono: +49 7722 959-0
Fax: +49 7722 959-160
Correo electrónico: info.de@wiha.com
Sitio web: www.wiha.com
En caso de daños materiales o personales causados por el incumplimiento de estas instrucciones, la garantía quedará anulada. ¡El fabricante no asume ninguna responsabilidad por daños indirectos!
