BRUKSANVISNING 45216 Wiha

• Bygget i henhold til IEC 61243-3:2014

• Automatisk til og fra

• for lange og ugunstige opbevaringsforhold

Introduksjon 4 Sikkerhetstiltak 4 Fare for elektrisk støt og andre farer 4 Tiltenkt bruk 6 Kontroller og display 6 Forberedelse av eksamen 7 Automatisk eller manuell igangkjøring 7 Automatisk avslåing 7 Selv test 7 Gjennomføring av tester 7 Spenningstester 7 Enpolet fasetest 7 Enpolet fasetest rotasjonsfelttest 8 FI/RCD turtest 8 Kontinuitetstest (Rx) / diodetest 8 Målepunktbelysning 8 Batteribytte 8 Tekniske spesifikasjoner 9 Rengjøring og oppbevaring 9 Sikkerhetsinstruksjoner 10 Service og garanti 10 Instruksjoner på spenningstesteren og i instruksjonene Forsiktighet! Advarsel om et farepunkt, følg bruksanvisningen. Legge merke til. Vær oppmerksom på. Forsiktighet! Farlig spenning, fare for elektrisk støt. Egnet for arbeid under spenning. Kontinuerlig dobbel eller forsterket isolasjon i henhold til kategori II DIN EN

Oppfyller EU-krav. Oppfyller britiske krav. Enheten er i samsvar med WEEE-direktivet (2012/19/EU). Bruksanvisningen inneholder informasjon og instruksjoner som er nødvendige for sikker drift og bruk av apparatet. Før du bruker apparatet, må bruksanvisni- ngen leses nøye og følges i alle henseender. Hvis instruksjonene ikke følges, eller hvis du ikke følger advarslene og merkna- dene, kan det oppstå livstruende skader på brukeren og skade på enheten.BRUKSANVISNINGEN

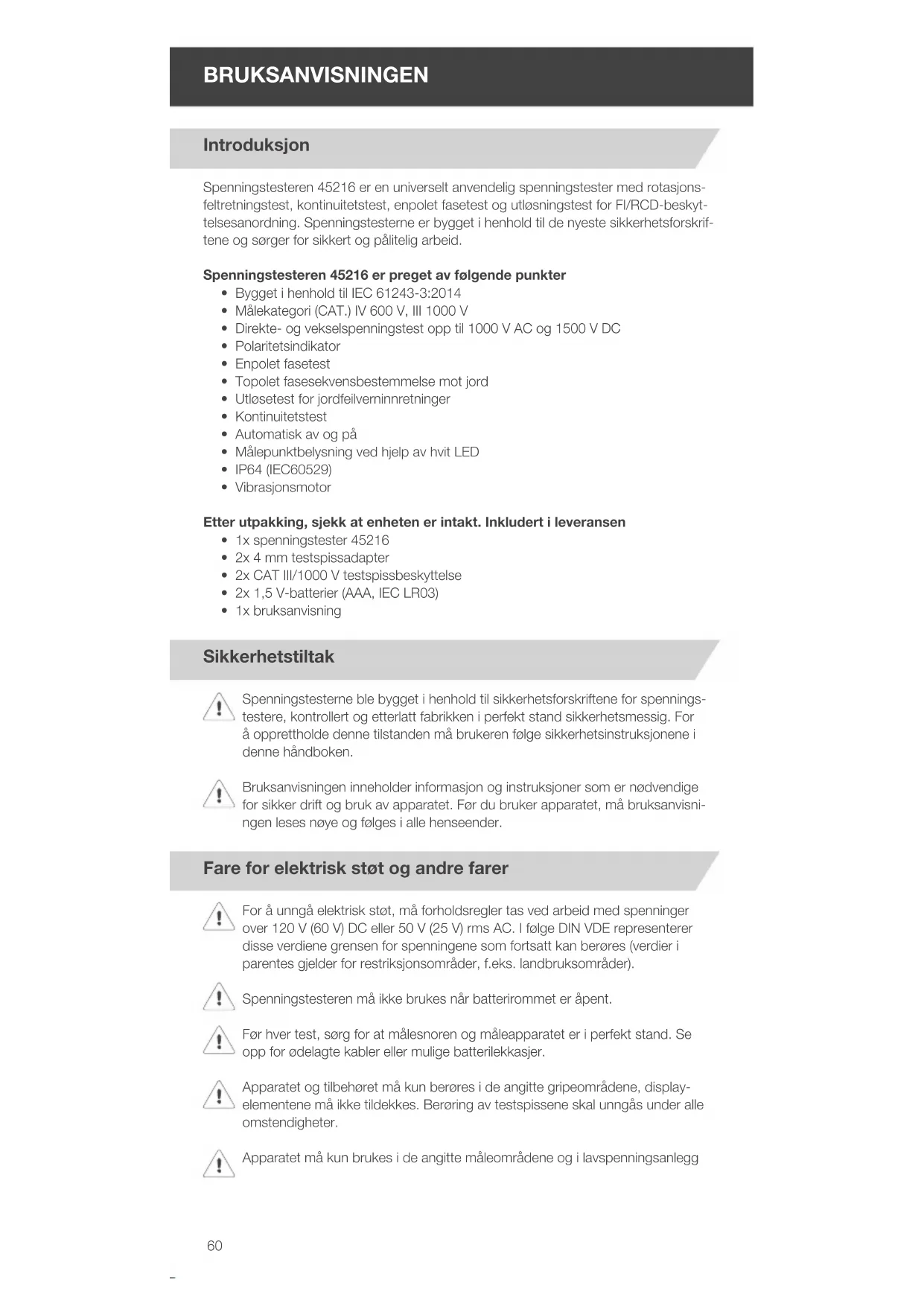

Introduksjon Spenningstesteren 45216 er en universelt anvendelig spenningstester med rotasjons- feltretningstest, kontinuitetstest, enpolet fasetest og utløsningstest for FI/RCD-beskyt- telsesanordning. Spenningstesterne er bygget i henhold til de nyeste sikkerhetsforskrif- tene og sørger for sikkert og pålitelig arbeid. Spenningstesteren 45216 er preget av følgende punkter

• Bygget i henhold til IEC 61243-3:2014

• Målekategori (CAT.) IV 600 V, III 1000 V

• Direkte- og vekselspenningstest opp til 1000 V AC og 1500 V DC

• Utløsetest for jordfeilverninnretninger

• Målepunktbelysning ved hjelp av hvit LED

• Vibrasjonsmotor Etter utpakking, sjekk at enheten er intakt. Inkludert i leveransen

• 1x bruksanvisning Sikkerhetstiltak Spenningstesterne ble bygget i henhold til sikkerhetsforskriftene for spennings- testere, kontrollert og etterlatt fabrikken i perfekt stand sikkerhetsmessig. For å opprettholde denne tilstanden må brukeren følge sikkerhetsinstruksjonene i denne håndboken. Bruksanvisningen inneholder informasjon og instruksjoner som er nødvendige for sikker drift og bruk av apparatet. Før du bruker apparatet, må bruksanvisni- ngen leses nøye og følges i alle henseender. Fare for elektrisk støt og andre farer For å unngå elektrisk støt, må forholdsregler tas ved arbeid med spenninger over 120 V (60 V) DC eller 50 V (25 V) rms AC. I følge DIN VDE representerer disse verdiene grensen for spenningene som fortsatt kan berøres (verdier i parentes gjelder for restriksjonsområder, f.eks. landbruksområder). Spenningstesteren må ikke brukes når batterirommet er åpent. Før hver test, sørg for at målesnoren og måleapparatet er i perfekt stand. Se opp for ødelagte kabler eller mulige batterilekkasjer. Apparatet og tilbehøret må kun berøres i de angitte gripeområdene, display- elementene må ikke tildekkes. Berøring av testspissene skal unngås under alle omstendigheter. Apparatet må kun brukes i de angitte måleområdene og i lavspenningsanleggNO

på 1000 V AC / 1500 V DC. Apparatet må kun brukes i den angitte kategorien for målekretser. Før og etter hver bruk, må enheten kontrolleres for riktig funksjon (f.eks. ved bruk av en kjent spenningskilde). Spenningstesterne kan ikke lenger brukes hvis en eller flere funksjoner svikter eller hvis det ikke er indikasjon på at de er klare til å fungere. Tester i regn eller nedbør er ikke tillatt. En perfekt visning er kun garantert i temperaturområdet fra -15 °C til +50 °C med en relativ fuktighet på mindre enn 85 %. Hvis operatørens sikkerhet ikke lenger er garantert, må apparatet tas ut av drift og sikres mot utilsiktet bruk. Sikkerheten er ikke lenger garantert

• dersom enheten ikke lenger utfører de ønskede målingene/testene

• for lange og ugunstige lagringsforhold

• Skade forårsaket av transport av enheten

• batterier som lekker Enheten oppfyller alle EMC-retningslinjer. Likevel kan det i svært sjeldne tilfeller skje at elektriske enheter blir forstyrret av spenningstesteren eller at spennings- testeren blir forstyrret av andre elektriske enheter. Bruk aldri enheten i eksplosive omgivelser. Enheten må kun brukes av opplærte personer. Driftssikkerhet er ikke lenger garantert ved endringer eller ombygginger. Enheten må kun åpnes av en autorisert servicetekniker. Hvis meldingen „Spenning tilstede“ vises selv om den testede delen anses å være koblet fra systemet, anbefales det på det sterkeste å fastslå ved hjelp av ytterligere målinger om den målte spenningen er forårsaket av en interferens- spenning eller ikke.BRUKSANVISNINGEN

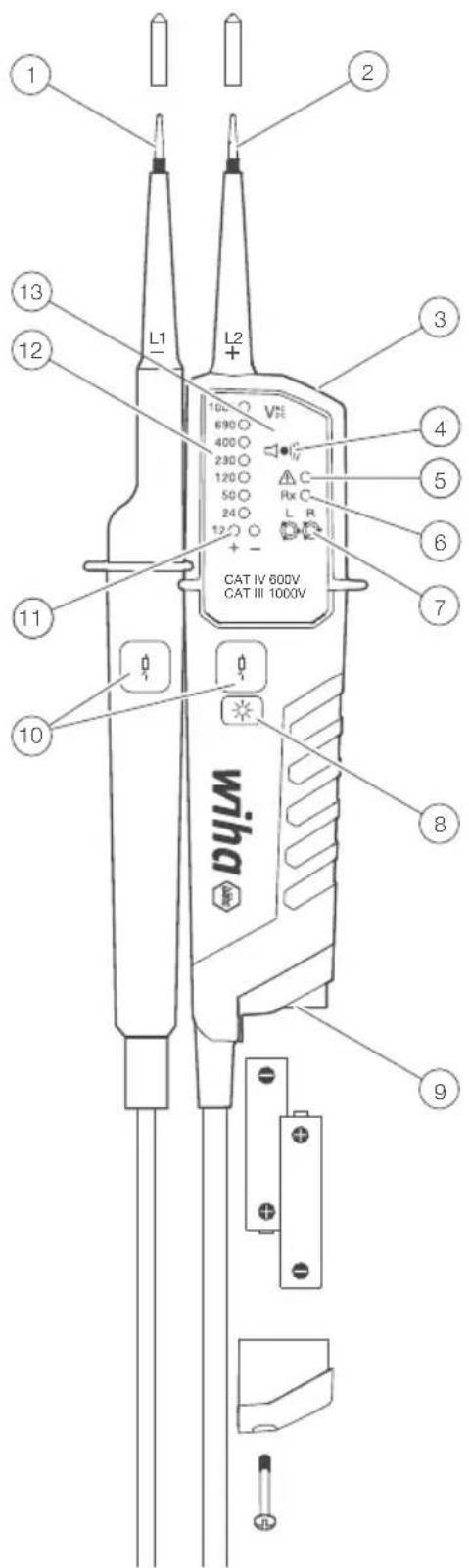

Tiltenkt bruk Enheten må kun brukes under forholdene og til de formålene den er laget for. Sikker- hetsinstruksjonene, de tekniske dataene og miljøforholdene må følges spesielt. Kontroller og display Testspiss, L1 Testspiss, L2 Målepunktbelysning Åpning for ekkolodd Enpolet fasetest, farlig spenningsvarsel Kontinuitetstest Roterende feltvisning Målepunkt lysknapp/ R-Test aktivering Batterirom RCD-utløserknapper LED for visning av 12 V og polaritet Spenningsindikator Skjerm Tilbehør

Forberedelse av eksamen Automatisk eller manuell igangkjøring

• Spenningsdetektoren slår seg på når den oppdager kontinuitet, en AC- eller DC-spenning over ca. 12V, eller en fase med L2.

• Apparatet kan slås på med knappen på målepunktbelysningen. Automatisk avslåing

• Enheten slår seg av automatisk etter ca. 30 sekunder hvis det ikke registreres noe signal ved testprobene.

• Målepunktbelysningen slår seg av etter ca. 30 sekunder. Selv test

• Selvtesten starter når spenningstesteren er slått av og de to testprodene L1 og L2 er kortsluttet.

• Alle lysdioder, vibrasjonsmotorer og summer slås på i 2 sekunder.

• Når batteriene er satt inn, starter selvtesten automatisk. Hvis noen av lysdiodene ikke lyser, eller summeren eller lommelykten ikke lyser, er enheten ikke trygg å bruke. Bytt batteri og start selvtesten på nytt. Hvis noen av disse indikatorene ikke kommer på igjen, er enheten usikker og MÅ IKKE brukes. Ikke bruk testeren mens selvtesten er aktiv. Gjennomføring av tester Spenningstester

• Kontakt objektet som skal måles med testprobene.

• Den påførte spenningen vises med LED-ene.

• Summeren vil høres og vibratormotoren slås på når en terskelspenning på 50VAC eller ca. 120VDC overskrides.

• Polariteten er indikert som følger. AC: + og - 12V LED er på +DC: +12V LED er på --DC: -12V LED er på (og „-“ vises på LCD-skjermen) Hvis testspissen L2 påføres et positivt potensial (negativt potensial), vises +DC (-DC). L eller R LED kan lyse under spenningstesten. Når batteriene er tomme, lyser kun LED for „farlig spenning“ ved > 50 V AC/DC, > 120 V AC/DC. Enpolet fasetest Driften er ikke sikret hvis jordingsforholdene ikke er gode. Enpolet fasetest må ikke brukes for å sikre at det ikke er spenning.

Enpolet fasetest rotasjonsfelttest

• Koble begge teststikkene mellom L og PE.

• Trykk på begge RCD-knappene samtidig.

• Feilstrømsenheten skal utløses. Kontinuitetstest (Rx) / diodetest Sørg for at testobjektet er spenningsfritt.

• Bruk en to-polet spenningstest for å sikre at testobjektet er spenningsløst.

• Koble til testspissene eller trykk på knappen for målepunktlyset for å slå på testeren.

• Koble begge testprobene til testobjektet. For kontinuitet (opptil ca. 500 kΩ), vil kontinuitets-LED-en lyse og pipelyden høres.

• Hvis ingen passasje oppdages, slår enheten seg av automatisk etter ca. 30 s. Hvis enheten er slått av og kontinuitet oppdages, slår enheten seg på automatisk. Målepunktbelysning

• Trykk på belysningstasten for målepunkt. LED-en lyser i ca. 30 sekunder.

• Målepunktbelysningen kan slås av ved å trykke på knappen i ca. 6 sekunder. Batteribytte Ingen tester kan utføres med batteridekselet åpent. Hvis lysdioden for kontinui- tetskontroll ikke lenger lyser når testprobene er kortsluttet, må batteriene skiftes. Tomme batterier indikeres med et ikon på LCD-skjermen. Bytt ut batteriet med et nytt av typen AAA / IEC LR03 1,5 V som følger.

• Løsne skruen på batteridekselet med en Philips-skrutrekker.

• Trekk ut batteriene og sett inn nye. Vær oppmerksom på illustrasjonen på bat- terirommet for polariteten til batteriene.

• Lukk batteridekselet og skru til skruen igjen. Sørg for at batteridekselet er lukket før du foretar noen kontroller.NO

Tekniske spesifikasjoner Spenningsområde 121000 V AC (16 2/3950 Hz), 121500 V DC) LED nominell spenning 12/24/50/120/230/400/690/1000 V, AC (16 2/3950 Hz), DC(±) LED-toleranser i henhold til EN 61243-3 LED ELV-indikator > 50V AC, > 120V DC Riktig tid < 0,5 s ved 100 % av nominell verdi Sikkerhetsstrøm Er < 3,5 mA (ved 1000 V) Måleoperasjon 30 s PÅ (driftstid), 240 s AV (gjenopprettingstid) Batteriforbruk ca 80mA Enpolet fasetest 100...1000 V AC (40...70 Hz) Roterende felttest 1701000 V fase-til-fase, AC 50/60 Hz Kontinuitetstest Måleområde 0500 kΩ + 50 % Batteri 3V (IEC LR03 1,5V x 2) Temperatur -1550 °C drift; -2060 °C lagring, ingen kondens Luftfuktighet 85 % RF maks Høyde opptil 2000 m Målekategori KATT. III 1000V / CAT. IV 600V Normer EN61243-3:2014 Grad av forurensning 2 Beskyttelse IP64 Rengjøring og oppbevaring Når de betjenes i henhold til bruksanvisningen, krever ikke spenningstestere noe spesielt vedlikehold. Før rengjøring må spenningstestere kobles fra alle målekretser. Spenningstesteren kan rengjøres med en fuktig klut og litt mildt husholdnings- rengjøringsmiddel. Bruk aldri sterke rengjøringsmidler eller løsemidler til reng- jøring. Etter rengjøring må apparatet ikke brukes før det er helt tørt. Ikke utsett enheten for direkte sol, regn eller dugg. Hvis enheten ikke brukes over lengre tid, må batteriene fjernes for å forhindre fare eller skade fra mulig batterilekkasje.BRUKSANVISNINGEN NO

Sikkerhetsinstruksjoner

• Avhengig av den interne impedansen til spenningstesteren, er det forskjellige måter å vise „driftsspenning tilgjengelig“ eller „driftsspenning ikke tilgjengelig“ hvis interferensspenning er tilstede.

• En spenningstester med relativt lav intern impedans vil ikke indikere alle interferensspenninger med en opprinnelig verdi over ELV sammenlignet med referanseverdien på 100 kOhm. Når den er i kontakt med systemdelene som skal testes, kan spenningstesteren midlertidig redusere interferensspenningene til et nivå under ELV ved utlading; etter fjerning av spenningstesteren vil imidlertid interferensspenningen gå tilbake til sin opprinnelige verdi.

• Hvis displayet „Spenning tilstede“ vises for en del som anses å være frakoblet systemet, anbefaler vi på det sterkeste å ta ytterligere tiltak (f.eks. bruk av egnet spenningstester, visuell inspeksjon av frakoblingspunktet i det elektriske nettet, etc.) for å oppdage „Driftsspenning ikke tilgjengelig“ for systemdelen som skal testes og for å fastslå at spenningen som vises av spenningstesteren er en interferensspenning.

• En spenningsdetektor som gir to verdier for intern impedans har bestått testen av sin design for håndtering av transiente spenninger og er i stand (innenfor tekniske grenser) å skille driftsspenning fra transientspenning og å indikere spenningstypen direkte eller indirekte. Service og garanti Hvis enheten ikke lenger fungerer, du har spørsmål eller trenger informasjon, vennligst kontakt en autorisert kundeservice for Wiha-verktøy: Kundeservice Wiha Tools GmbH Obertalstrasse 3 – 7 78136 Schonach TYSKLAND Telefon: +49 7722 959-0 Faks: +49 7722 959-160 E-post: info.de@wiha.com Nettsted: www.wiha.com Ved skade på eiendom eller personskade forårsaket av manglende overholdelse av disse instruksjonene, er garantien ugyldig. Produsenten påtar seg intet ansvar for følgeskader!BRUKSANVISNING SV
