| Type de produit | Testeur de tension |
| Marque | Wiha |
| Modèle | 45217 |
| Plage de tension AC | 0,5 V à 1000 V (True RMS) |
| Plage de tension DC | 0,5 V à 1500 V |
| Affichage | Écran LCD + barre LED (12/24/50/120/230/400/690/1000 V) |
| Fonctions principales | Test de tension AC/DC, test de phase unipolaire, test de champ tournant, test de continuité, test de diodes, test de résistance, test de fréquence, détection NCV, test de déclenchement FI/RCD, éclairage du point de mesure, fonction hold |
| Alimentation | 2 piles AAA 1,5 V (IEC LR03) |
| Catégorie de mesure | CAT III 1000 V / CAT IV 600 V |
| Indice de protection | IP64 |
| Normes | CEI 61243-3:2014, EN 61243-3:2014 |
| Température de fonctionnement | -15 °C à 50 °C |
| Humidité maximale | 85 % HR (sans condensation) |
| Altitude maximale | 2000 m |
| Consommation électrique | Environ 80 mA |
| Précision LCD | 3 % + 3 chiffres (>10 V) ; 3 % + 5 chiffres (<10 V) |
| Résolution LCD | 0,1 V (<10 V) ; 1 V (>10 V) |
| Test de continuité | Jusqu'à 500 kΩ |
| Test de résistance | 0 à 1999 Ω (précision ±5 % + 10 chiffres) |
| Test de diodes | 0 à 2 V (précision ±5 % + 10 chiffres) |
| Mesure de fréquence | 1 à 950 Hz (précision ±5 % + 5 chiffres) |
| Sécurité | Double isolation, arrêt automatique (30 s), auto-test au démarrage |
| Contenu de la livraison | Testeur, 2 adaptateurs de pointe 4 mm, 2 protections de pointe, 2 piles AAA, manuel d'utilisation |
| Entretien et nettoyage | Nettoyer avec un chiffon humide et un détergent doux ; retirer les piles en cas de stockage prolongé |
FOIRE AUX QUESTIONS - 45217 Wiha
Questions des utilisateurs sur 45217 Wiha
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice 45217 - Wiha et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 45217 de la marque Wiha.
MODE D'EMPLOI 45217 Wiha
Mesures de sécurité .... 4
Risque d'électrocution et autres dangers 4
Utilisation prévue 5
Commandes et affichage....6
Préparation des examens 7
Marche et arrêt automatique 7
Arrêt automatique 7
Auto-test 7
Réalisation de tests 7
Essais de traction 7
Test de phase unipolaire 8
Test de champ tournant de test de phase unipolaire 8
Test de déclenchement FI/RCD 8
Test de continuité (Rx) 8
Test de diodes 8
Essai de résistance 9
Éclairage du point de mesure....9
Fonction de maintien 9
Test de fréquence 9
Détection de rupture de câble par NCV 9
Changement de pile 10
Spécifications techniques 10
Nettoyage et rangement 10
Consignes de sécurité 10
Service et garantie 10
Instructions sur le testeur de tension et dans les instructions
Mise en garde! Avertissement d'un point dangereux, respectez les instructions d'utilisation.
Remarque, information
Mise en garde! Tension dangereuse, risque de choc électrique.
Convient pour travailler sous tension.
Isolation continue double ou renforcée selon la catégorie II DIN EN 61140.
Répond aux exigences de l'UE.
Répond aux exigences du Royaume-Uni.
L'appareil est conforme à la directive DEEE (2012/19/UE).
Le mode d'emploi contient des informations et des instructions nécessaires pour un fonctionnement et une utilisation en toute sécurité de l'appareil. Avant d'utiliser l'appareil, les instructions d'utilisation doivent être lues attentivement et suivies à tous égards.
Si les instructions ne sont pas respectées ou si vous ne respectez pas les avertissements et les remarques, des blessures potentiellement mortelles pour l'utilisateur et des dommages à l'appareil peuvent en résulter.
Introduction
Le testeur de tension 45217 est un testeur de tension universellement applicable avec test de direction de champ tournant, test de continuité, test de phase unipolaire et test de déclenchement pour dispositif de protection FI/RCD. Les testeurs de tension sont construits selon les dernières réglementations de sécurité et garantissent un travail sûr et fiable.
Le testeur de tension 45217 se caractérise par les points suivants
• Construit selon CEI 61243-3:2014
- Catégorie de mesure (CAT.) IV 600 V, III 1 000 V
- Test de tension AC et DC de 0,5V à 1000V AC et 1500V DC
- Indicateur de polarité
• Test de phase unipolaire
- Détermination de l'ordre des phases bipolaires par rapport à la terre
- Test de déclenchement des dispositifs de protection différentielle
- Test de continuité
- Essai de résistance
- Marche et arrêt automatique
- Eclairage du point de mesure par LED blanche
• IP64 (CEI 60529)
- Moteur vibrant
• TRMS
Après le déballage, vérifiez que l'appareil est intact. Inclus dans la livraison
• 1x testeur de tension 45217
- Adaptateur de pointe de test 2x 4 mm
- 2x protection de pointe de test CAT III/ 1 000 V
• 2 piles 1,5 V (AAA, CEI LR03)
• 1x manuel d'utilisation
Mesures de sécurité
Les testeurs de tension ont été construits conformément aux règles de sécurité des testeurs de tension, contrôlés et ont quitté l'usine en parfait état en termes de sécurité. Afin de maintenir cet état, l'utilisateur doit respecter les consignes de sécurité de ce manuel.
Le mode d'emploi contient des informations et des instructions nécessaires pour un fonctionnement et une utilisation en toute sécurité de l'appareil. Avant d'utiliser l'appareil, les instructions d'utilisation doivent être lues attentivement et suivies à tous égards.
Risque d'électrocution et autres dangers
Pour éviter les chocs électriques, des mesures de précaution doivent être observées lorsque vous travaillez avec des tensions supérieures à 120 V (60 V) DC ou 50 V (25 V) rms AC. Selon DIN VDE, ces valeurs représentent la limite des tensions qui peuvent encore être touchées (les valeurs entre parenthèses s'appliquent aux zones restreintes, par exemple les zones agricoles).
Le testeur de tension ne doit pas être utilisé lorsque le compartiment des batteries est ouvert.
Avant chaque test, assurez-vous que la ligne de mesure et l'appareil de mesure sont en parfait état. Faites attention aux câbles cassés ou aux batteries qui fuient.
L'appareil et les accessoires ne doivent être touchés que dans les zones de préhension désignées, les éléments d'affichage ne doivent pas être recouverts. Toucher les pointes de test doit être évité en toutes circonstances.
L'appareil ne doit être utilisé que dans les plages de mesure spécifiées et dans des systèmes basse tension de 1 000 V AC / 1 500 V DC.
L'appareil ne peut être utilisé que dans la catégorie de circuit de mesure désignée.
Avant et après chaque utilisation, le bon fonctionnement de l'appareil doit être vérifié (par exemple en utilisant une source de tension connue).
Les testeurs de tension ne peuvent plus être utilisés si une ou plusieurs fonctions échouent ou s'il n'y a aucune indication qu'ils sont prêts à fonctionner.
Les tests sous la pluie ou les précipitations ne sont pas autorisés.
Un affichage correct n'est garanti que dans la plage de température de -15 °C à 50 °C avec une humidité relative inférieure à 85 %.
Si la sécurité de l'opérateur n'est plus garantie, l'appareil doit être mis hors service et sécurisé contre toute utilisation involontaire.
La sécurité n'est plus garantie
• dommage évident
- Fissures ou autres dommages au boîtier
- si l'appareil n'effectue plus les mesures/tests souhaités
- conditions de stockage trop longues et défavorables
• Dommages causés par le transport
- piles qui fuient
L'appareil est conforme à toutes les directives CEM. Néanmoins, dans de très rares cas, il peut arriver que des appareils électriques soient perturbés par le testeur de tension ou que le testeur de tension soit perturbé par d'autres appareils électriques.
N'utilisez jamais l'appareil dans un environnement explosif.
L'appareil ne peut être utilisé que par des personnes formées.
La sécurité de fonctionnement n'est plus garantie en cas de modifications ou de transformations.
L'appareil ne peut être ouvert que par un technicien de service autorisé.
Si le message „Tension présente“ apparaît alors que la pièce testée est considérée comme déconnectée du système, il est fortement recommandé d’effectuer des mesures supplémentaires pour déterminer si la tension mesurée est causée par une tension parasite ou non.
Utilisation prévue
L'appareil ne peut être utilisé que dans les conditions et aux fins pour lesquelles il a été conçu. Les consignes de sécurité, les données techniques et les conditions environnementales doivent être respectées en particulier.

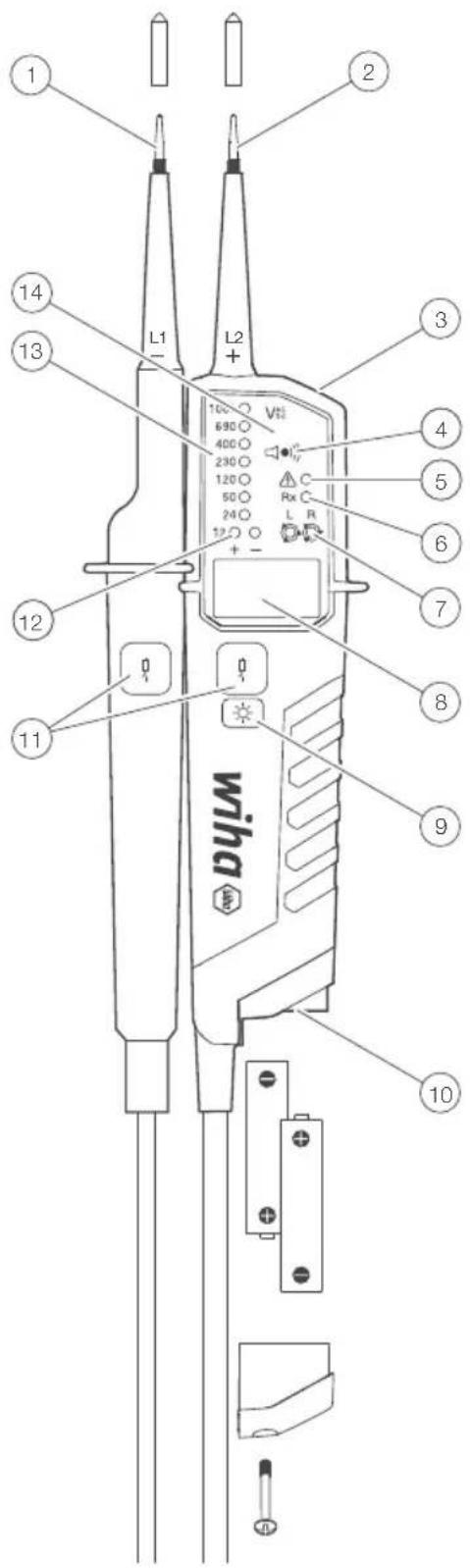

Commandes et affichage
① Pointe de test, L1
② Pointe de test, L2
3 Éclairage du point de mesure
4 Indication sonore AC
⑤ Test de phase unipolaire, avertisse- ment de tension dangereuse
6 Test de continuité
⑦ Affichage champ tournant
⑧ Écran LCD pour afficher la tension, la polarité et la basse tension de fonctionnement
9 Bouton éclairage point de mesure / activation mesure R et mesure basse tension
10 Compartiment à piles
11 Boutons de déclenchement RCD
12 LED pour affichage 12 V et polarité
13 Indicateur de tension
14 Affichage
Accessoires
- Adaptateur de pointe de test de 4 mm
• Manchon à enfiler (GS38)
• Protection de la pointe
Préparation des examens
Marche et arrêt automatique
- Le détecteur de tension s'allume lorsqu'il détecte une continuité, une tension AC ou DC supérieure à environ 6V, ou une phase avec L2.
- L'appareil peut être allumé à l'aide du bouton sur l'éclairage du point de mesure.
Arrêt automatique
- L'appareil s'éteint automatiquement après environ 30 secondes si aucun signal n'est détecté au niveau des pointes de touche.
- L'éclairage du point de mesure s'éteint après environ 30 secondes.
Auto-test
- L'autotest démarre lorsque le testeur de tension est éteint et que les deux pointes de touche L1 et L2 sont en court-circuit.
- Toutes les LED, toutes les icônes sur l'écran LCD, le buzzer et les vibrations s'allumeront pendant 2 secondes.
- Lorsque les piles sont insérées, l'autotest démarre automatiquement.
Si des LED individuelles, des symboles d'affichage ou le signal sonore ne sont pas actifs pendant l'autotest, l'appareil n'est pas sûr. Changez les piles et recommencez l'autotest. Si certains voyants ne se rallument pas, l'appareil ne doit plus être utilisé.
N'utilisez pas le testeur pendant que l'autotest est actif.
Réalisation de tests
Essais de traction
- Contacter l'objet à mesurer avec les pointes de touche.
- La tension appliquée est affichée avec les LED et sur l'écran LCD.
- Les tonalités de sonnerie et les vibrations sont activées lorsqu'une tension de seuil de 50 VAC ou d'environ 120 VDC est dépassée.
- La polarité est indiquée comme suit.
AC : les LED + et - 12V sont allumées
+DC : la LED +12 V est allumée
-DC : la LED -12 V est allumée (et „-“ s'affiche sur l'écran LCD)
Si la pointe de test L2 est appliquée à un potentiel positif (potentiel négatif), +DC (-DC) s'affiche.
La LED L ou R peut s'allumer pendant le test de tension.
Lorsque les batteries sont vides, seule la LED „Tension dangereuse“ s’allume à > 50 V AC/DC, > 120 V AC/DC.
Mode basse tension - 0.5V - 1000V AC / 1500V DC
- Appuyez plusieurs fois sur le bouton de la torche jusqu'à ce que l'écran LCD affiche le symbole <10V.
- En mode basse tension, il est possible de mesurer une tension alternative et continue de 0,5 V.
- Connectez les deux sondes à l'objet à tester.
Le mode continuité est désactivé en mode basse tension.
Test de phase unipolaire
Le fonctionnement n'est pas assuré si les conditions de mise à la terre ne sont pas bonnes. Le test de phase unipolaire ne doit pas être utilisé pour s'assurer qu'il n'y a pas de tension.
- Tenez fermement le testeur de tension dans votre main. Connectez la pointe de test L2 à l'objet de test. La LED de test de phase unipolaire s'allume et le signal sonore retentit lorsqu'une tension > 100 VCA est présente sur l'objet à tester.
Test de champ tournant de test de phase unipolaire
- Le test de champ tournant ne donne des lectures fiables que sur des systèmes triphasés correctement mis à la terre.
- Tenez fermement le testeur de tension dans votre main. Connectez les sondes de test à l'objet de test.
- La tension composée est affichée.
- La LED R indique un champ tournant dans le sens des aiguilles d'une montre.
- La LED L indique un champ tournant dans le sens inverse des aiguilles d'une montre.
- Principe de mesure : Le testeur de tension détecte l'ordre des phases montantes à la terre.
Le fonctionnement n'est pas assuré si les conditions de mise à la terre ne sont pas bonnes.
Test de déclenchement FI/RCD
Pour les tests de tension dans les systèmes avec RCD (disjoncteur différentiel), un RCD avec un courant résiduel nominal de 10 mA ou 30 mA peut être déclenché sur un système monophasé AC 230 V. Le RCD devrait se déclencher.
- Connectez les deux pointes de touche entre L et PE.
- Appuyez sur les deux boutons RCD en même temps.
- Le dispositif de courant résiduel doit se déclencher.
Test de continuité (Rx)
Assurez-vous que l'objet à tester est hors tension.
- Utilisez un test de tension bipolaire pour vous assurer que l'objet à tester est hors tension.
- Connectez les pointes de test ou appuyez sur le bouton de la lumière du point de mesure pour allumer le testeur.
- Connectez les deux sondes de test à l'objet de test. Pour la continuité (jusqu'à environ 500 kΩ), la LED de continuité s'allumera et le signal sonore retentira.
- Si aucun passage n'est détecté, l'appareil s'éteint automatiquement après env. 30 s. Si une continuité est détectée lorsque l'appareil est éteint, l'appareil se rallume automatiquement.
Test de diodes
Assurez-vous que l'objet à tester n'est pas actif.
- Entrez dans le mode de test de diode en appuyant brièvement sur le bouton de fonction jusqu'à ce que l'icône apparaisse sur l'écran LCD. Connectez les deux pointes de touche à la diode à tester.
- La LED de continuité s'allume, le buzzer retentit en continu et la tension directe s'affiche sur l'écran LCD lorsque la pointe L1 est connectée à l'anode de la diode et que la pointe L2 est connectée à la cathode.
- L'indicateur de continuité est éteint lorsque la pointe L1 est connectée à la cathode de la diode et la pointe L2 est connectée à l'anode.
- Basculez le testeur en mesure de tension si le test de diode détecte une tension > 6 V ou unipolaire.
Essai de résistance
Assurez-vous que l'objet à tester est hors tension.
- Appuyez une fois sur le bouton Spotlight pour entrer en mode résistance. Connectez les deux sondes de test à l'objet de test. Les résistances jusqu'à 2 k sont affichées sur l'écran LCD. Pour les résistances inférieures à 30 ohms, le bip peut également être entendu pour indiquer la continuité.
- Appuyez une deuxième fois sur le bouton Gauge Lights pour revenir au mode tension.
Éclairage du point de mesure
- Appuyez sur la touche d'éclairage du point de mesure. Le temps d'extinction de l'éclairage est de 30 secondes.
- L'éclairage du point de mesure peut être éteint en appuyant sur la touche pendant env. 6 secondes.
Fonction de maintien
Si la fonction Hold est activée, seule la dernière valeur mesurée enregistrée est affichée sur l'écran LCD. L'écran LCD n'est plus mis à jour même si la tension appliquée change. L'affichage LED indique toujours la tension actuelle.
- Un appui long (2 secondes) sur le bouton active la fonction HOLD et fige la valeur. Un bip court du beeper indique l'activation de cette fonction. Une brève pression sur la touche „torche/fonction“ libère l'affichage figé. Lorsque la fonction HOLD est activée, l'icône s'affiche sur l'écran LCD.
Test de fréquence
Activez la mesure de fréquence en appuyant brièvement sur le bouton de fonction jusqu'à ce que le symbole Hz s'affiche sur l'écran LCD. Connectez les deux sondes de test à la tension alternative à tester. La fréquence de 16 Hz à 950 Hz peut être affichée sur l'écran LCD.
La mesure de fréquence est possible pour des tensions > 10 V AC.
Le niveau de tension n'est affiché dans le bargraphe que pour les tensions > 120V. La diode ELV indique des tensions > 50 V AC et > 120 V DC.
Détection de rupture de câble par NCV
Passez en mode NCV en appuyant plusieurs fois sur la touche de fonction. L'icône NCV apparaîtra sur l'écran LCD.
- La fonction NCV est utilisée par exemple après une rupture de câble.
- Maintenez le testeur de tension avec le capteur contre le câble. Le testeur de tension affiche numériquement la force du signal sur l'écran LCD.
- Stockez les sondes de test en toute sécurité pour éviter toute connexion accidentelle.
- Vérifier l'interrupteur de mesure de tension si une tension > 6 V ou unipolaire est détectée entre les sondes.
Changement de pile
Aucun test ne peut être effectué avec le couvercle de la batterie ouvert. Si la LED de contrôle de continuité ne s'allume plus lorsque les pointes de touche sont en court-circuit, il faut changer les piles. Les piles vides sont indiquées par une icône sur l'écran LCD.
Remplacez la pile par une neuve de type AAA / IEC LR03 1,5 V comme suit.
- Desserrez la vis du couvercle de la batterie avec un tournevis cruciforme.
- Retirez les piles et insérez-en de nouvelles. Faites attention à l'illustration sur le compartiment des piles pour la polarité des piles.
- Fermez le couvercle de la batterie et resserrez la vis.
Assurez-vous que le couvercle de la batterie est fermé avant d'effectuer toute vérification.
Spécifications techniques
Plage de tension 0,5 V...1.000 V AC True RMS (16 2/3...950 Hz), 0,5 V...1.500 V DC(±)
Tension nominale LED 12/24/50/120/230/400/690/1 000 V, CA (16 2/3...950 Hz), CC(±)
Tolérances LED selon EN 61243-3
Indicateur LED ELV > 50 V CA, > 120 V CC
Moment approprié < 0,5 s (DEL) ; < 1s (LCD)
Résolution LCD 0.1V(<10V) et 1V(>10V)
Précision LCD 3% + 3 chiffres > 10V, 3% + 5 chiffres < 10V
Facteur de crête 1 ... 10V : CF > 2.5 / >10 ... 300 V : CF = 5 / >300V...500V : CF = 3 / >500V...750V : CF = 2 / >750V CF = 1.5
Indicateur de débordement „OL“ LCD
Courant de sécurité Est < 3,5 mA (à 1 000 V)
Opération de mesure 30 s ON (temps de fonctionnement), 240 s OFF (temps de récupération)
Consommation de la batterie environ 80mA
Test de phase unipolaire 100...1 000 V CA (40...70 Hz)
Essai en champ tournant 170...1 000 V entre phases, AC 40...70 Hz
Test de continuité Plage de mesure 0...500 kΩ + 50 %
Test PCI 100...1 000 V CA à la terre (50/60 Hz)
Essai de résistance Plage de mesure 0...1 999 Ω ± (5 % + 10 chiffres) ; Résolution : 1Ω
Mesure de fréquence 1...950 Hz +/- (5 % + 5 chiffres) ; résolution : 1 Hz ; 10...1000 VCA
Batterie 3V (IEC LR03 1.5V x 2)
Test de diodes 0...2 V (+/- 5 % 10 chiffres) ; Résolution : 0,01 V
Température fonctionnement -15...50 °C ; -20...60 °C stockage, pas de condensation
Humidité 85% HR max
Hauteur jusqu'à 2 000 mètres
catégorie de mesure CAT. III 1 000 V/CAT. IV 600V
Normes EN61243-3:2014
Degré de pollution 2
Protection IP64
Nettoyage et rangement
Lorsqu'ils sont utilisés conformément aux instructions d'utilisation, les testeurs de tension ne nécessitent aucun entretien particulier.
Avant le nettoyage, les testeurs de tension doivent être déconnectés de tous les circuits de mesure.
Le testeur de tension peut être nettoyé avec un chiffon humide et un peu de nettoyant ménager doux. N'utilisez jamais de détergents ou de solvants agressifs pour le nettoyage. Après le nettoyage, l'appareil ne doit pas être utilisé tant qu'il n'est pas complètement sec.
N'exposez pas l'appareil au soleil direct, à la pluie ou à la rosée.
Si l'appareil n'est pas utilisé pendant une longue période, les piles doivent être retirées pour éviter tout danger ou dommage dû à une éventuelle fuite des piles.
Consignes de sécurité
- En fonction de l'impédance interne du testeur de tension, il existe différentes manières d'afficher „Tension de fonctionnement disponible“ ou „Tension de fonctionnement non disponible“ en cas de tension parasite.
- Un testeur de tension avec une impédance interne relativement faible n'indiquera pas toutes les tensions parasites avec une valeur d'origine supérieure à la VLE par rapport à la valeur de référence de 100 kOhm. Au contact des éléments du système à tester, le testeur de tension peut réduire temporairement les tensions parasites à un niveau inférieur à la VLE en se déchargeant ; cependant, après avoir retiré le testeur de tension, la tension d'interférence reviendra à sa valeur d'origine.
- Si l'indication « Tension présente » n'apparaît pas, il est fortement recommandé de connecter le dispositif de mise à la terre avant de commencer les travaux.
- Un testeur de tension avec une impédance interne relativement élevée n'indiquera pas clairement „tension de fonctionnement non disponible“ par rapport à la valeur de référence de 100 kOhm s'il existe une tension parasite.
- Si l'affichage „Tension présente“ apparaît pour une partie considérée comme déconnectée du système, nous vous recommandons de prendre d'urgence des mesures supplémentaires (par exemple, l'utilisation d'un testeur de tension approprié, l'inspection visuelle du point de déconnexion dans le réseau électrique, etc.) pour détecter la „Tension de fonctionnement non disponible“ de la partie du système à tester et de déterminer que la tension affichée par le testeur de tension est une tension parasite.
- Un détecteur de tension donnant deux valeurs d'impédance interne a réussi le test de sa conception pour gérer les tensions transitoires et est capable (dans les limites techniques) de distinguer la tension de fonctionnement de la tension transitoire et d'indiquer le type de tension directement ou indirectement.
Service et garantie
Si l'appareil ne fonctionne plus, si vous avez des questions ou avez besoin d'informations, veuillez contacter un service après-vente agréé pour les outils Wiha :
Service Clients
Wiha Werkzeuge GmbH
Obertalstraße 3 – 7
78136 Schonach
ALLEMAGNE
Téléphone : +49 7722 959-0
Télécopie : +49 7722 959-160
E-mail : info.de@wiha.com
Site Web : www.wiha.com
En cas de dommages matériels ou corporels causés par le non-respect de ces instructions, la garantie est annulée. Le fabricant décline toute responsabilité pour les dommages consécutifs !
Inhoud
Invoering 4
