BRUGSANVISNING 45217 Wiha

Sikkerhedsforanstaltninger 4

Risiko for elektrisk stød og andre farer 4

Anvendelsesformål 5

Kontrol og display 6

Forberedelse af eksamen....7

Udførelse af tests 7

Spændingstest....7

Enkeltpolet fasetest 8

Enpolet fasetest roterende felttest 8

FI/RCD trip test 8

Kontinuitetstest (Rx) 8

Diode test 8

Modstandstest 8

Målepunktsbelysning 9

Hold funktion 9

Frekvenstest....9

Kabelbrudsdetektering ved NCV 9

Batteriskift 10

Tekniske specifikationer 10

Sikkerhedsinstruktioner 11

Instruktioner på spændingstesteren og i instruktionerne

Advarsel!!!! Advarsel om et farepunkt, overhold betjeningsvejledningen.

Varsel. Vær venligst opmærksom på.

Advarsel!!!! Farlig spænding, risiko for elektrisk stød.

Velegnet til arbejde under spænding.

Kontinuerlig dobbelt- eller forstærket isolering i henhold til kategori II DIN EN 61140.

Opfylder EU-krav.

Opfylder britiske krav.

Enheden overholder WEEE-direktivet (2012/19/EU).

Betjeningsvejledningen indeholder informationer og instruktioner, som er nødvendige for sikker betjening og brug af apparatet. Før apparatet tages i brug, skal betjeningsvejledningen læses omhyggeligt og følges i alle henseender.

Hvis instruktionerne ikke overholdes, eller hvis du ikke overholder advarsler og bemærkninger, kan det medføre livstruende kvæstelser på brugeren og beskadigelse af enheden.

Introduktion

Spændingstesteren 45217 er en universelt anvendelig spændingstester med roterende feltretningstest, kontinuitetstest, enpolet fasetest og udløsningstest for FI/RCD beskyttelsesenhed. Spændingstestere er bygget efter de nyeste sikkerhedsforskrifter og sikrer sikkert og pålideligt arbejde.

Spændingstesteren 45217 er kendetegnet ved følgende punkter

• Bygget i henhold til IEC 61243-3:2014
  • Målekategori (CAT.) IV 600 V, III 1.000 V
• AC og DC spændingstest fra 0,5V til 1000V AC og 1500V DC
• Polaritetsindikator
• Enkeltpolet fasetest
  • To-polet fasesekvensbestemmelse mod jord
• Udløsningstest for fejlstrømsbeskyttelsesanordninger
• Kontinuitetstest
• Modstandstest
• Automatisk til og fra
• Målepunktsbelysning ved hjælp af hvid LED
  • IP64 (IEC 60529)
• Vibrationsmotor
  • TRMS

Efter udpakning skal du kontrollere, at enheden er intakt. Inkluderet i leveringen

• 1x spændingstester 45217
• 2x 4 mm testspidsadapter
• 2x CAT III/ 1.000 V testspidsbeskyttelse
• 2x 1,5 V batterier (AAA, IEC LR03)
- 1x brugermanual

Sikkerhedsforanstaltninger

Spændingstestere er bygget i overensstemmelse med sikkerhedsbestemmelserne for spændingstestere, kontrolleret og efterladt fabrikken i perfekt stand sikkerhedsmæssigt. For at opretholde denne tilstand skal brugeren overholde sikkerhedsinstruktionerne i denne vejledning.

Betjeningsvejledningen indeholder informationer og instruktioner, som er nødvendige for sikker betjening og brug af apparatet. Før apparatet tages i brug, skal betjeningsvejledningen læses omhyggeligt og følges i alle henseender.

Risiko for elektrisk stød og andre farer

For at undgå elektrisk stød skal der tages forholdsregler, når der arbejdes med spændinger på over 120 V (60 V) DC eller 50 V (25 V) rms AC. Disse værdier repræsenterer ifølge DIN VDE grænsen for de spændinger, der stadig kan berøres (værdier i parentes gælder for afspærrede områder, f.eks. landbrugsområder).

Spændingstesteren må ikke bruges, når batterirummet er åbent.

Før hver test skal du sikre dig, at målesnoren og måleapparatet er i perfekt stand. Pas på knækkede kabler eller muligvis utætte batterier.

Apparatet og tilbehøret må kun berøres i de dertil beregnede gribeområder, displayelementerne må ikke tildækkes. Berøring af testspidserne skal undgås under alle omstændigheder.

Apparatet må kun anvendes i de angivne måleområder og i lavspændingsanlæg på 1.000 V AC / 1.500 V DC.

Apparatet må kun anvendes i den angivne kategori af målekredsløb.

Før og efter hver brug skal enheden kontrolleres for korrekt funktion (f.eks. ved hjælp af en kendt spændingskilde).

Spændingstestere må ikke længere bruges, hvis en eller flere funktioner svigter, eller hvis der ikke er indikation af, at de er klar til at fungere.

Test i regn eller nedbør er ikke tilladt.

En korrekt visning er kun garanteret i temperaturområdet fra -15 °C til 50 °C med en relativ luftfugtighed på mindre end 85 %.

Hvis operatørens sikkerhed ikke længere er garanteret, skal apparatet tages ud af drift og sikres mod utilsigtet brug.

Sikkerheden er ikke længere garanteret

• Åbenlyse skader
  • Revner eller andre skader på huset
• Hvis enheden ikke længere udfører de ønskede målinger/tests
• For lange og ugunstige opbevaringsforhold
• Skader forårsaget af transport
• Utætte batterier

Enheden opfylder alle EMC-retningslinjer. Alligevel kan det i meget sjældne tilfælde ske, at elektriske apparater bliver forstyrret af spændingstesteren, eller at spændingstesteren bliver forstyrret af andre elektriske apparater.

Brug aldrig enheden i eksplosive omgivelser.

Apparatet må kun bruges af uddannede personer.

Driftssikkerheden er ikke længere garanteret i tilfælde af ændringer eller ombygninger.

Enheden må kun åbnes af en autoriseret servicetekniker.

Hvis meddelelsen „Spænding til stede“ vises, selvom den testede del anses for at være afbrudt fra systemet, anbefales det kraftigt, at der foretages yderligere målinger for at afgøre, om den målte spænding er forårsaget af en interferens-spænding eller ej.

Anvendelsesformål

Enheden må kun bruges under de forhold og til de formål, som den er designet til. Sikkerhedsanvisningerne, de tekniske data og de miljømæssige forhold skal især overholdes.

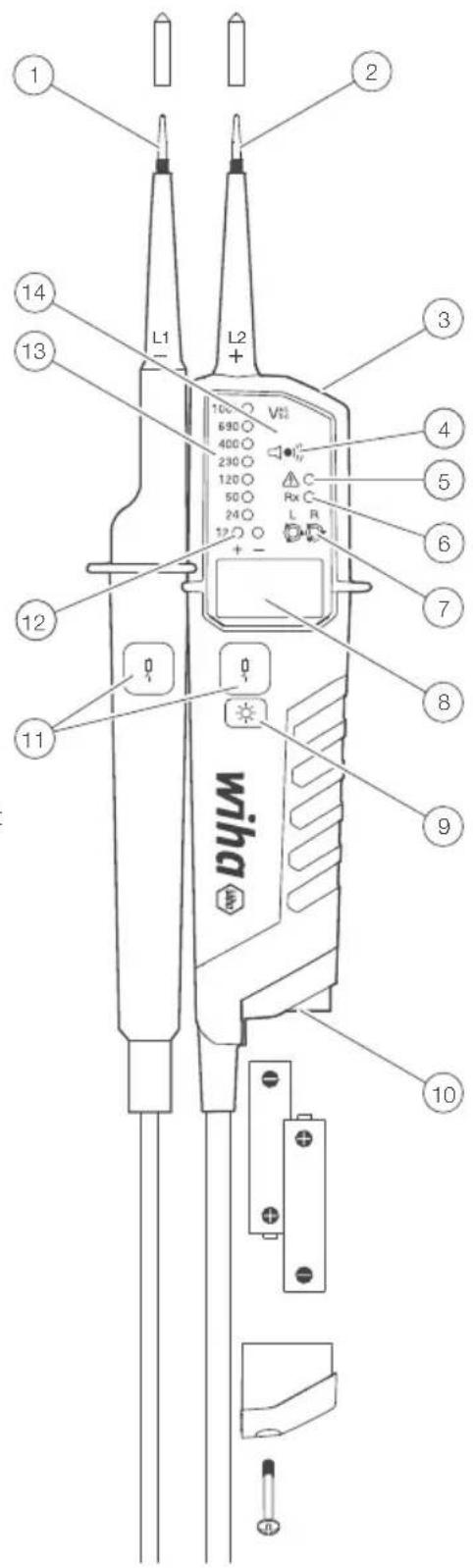

Kontrol og display

① Testspids, L1
② Testspids, L2
③ Målepunktsbelysning
4 Åbning til lydgiveren
⑤ Enkeltpolet fasetest, adversel om farlig spænding
6 Kontinuitetstest
⑦ Roterende feltvisning
8 LCD-display til at vise spænding, polaritet og lav driftsspænding
⑨ Målepunktsbelysningsknap / aktivering af R-måling og lavspændingsmåling
10 Batterirum
11 RCD-udlöserknapper
12 LED'er til visning af 12 V og polaritet
13 Spændingsindikator
14 Skærmen

1 2 3 4 5 6 7 8 9 10 11 12 13 14 L1 L2 V1 690 400 230 120 50 24 12 + - DWA

Tilbehør

• 4 mm testspidsadapter
- Slip-on ærme (GS38)
- Spids beskyttelse

Forberedelse af eksamen

• Spændingsdetektoren tænder, når den registrerer kontinuitet, en AC- eller DC-spænding over ca. 6V eller en fase med L2.
• Apparatet kan tændes med knappen på målepunktsbelysningen.

Automatisk slukning

• Apparatet slukker automatisk efter ca. 30 sekunder, hvis der ikke registreres noget signal ved testproberne.
• Målepunktsbelysningen slukker efter ca. 30 sekunder.

Selv test

• Selvtesten starter, når spændingstesteren slukkes og de to testprod L1 og L2 er kortsluttet.
• Alle LED'er, alle ikoner på LCD, buzzer og vibration vil tænde i 2 sekunder.
• Når batterierne er sat i, starter selvtesten automatisk.

Hvis individuelle LED'er, displaysymboler eller bipperen ikke er aktive under selvtesten, er enheden ikke sikker. Skift batterierne og start selvtesten igen. Hvis nogle af indikatorerne ikke tændes igen, må enheden ikke bruges mere.

Brug ikke testeren, mens selvtesten er aktiv.

Udførelse af tests

Spændingstest

• Kontakt objektet, der skal måles, med testproberne.
• Den påførte spænding vises med LED'erne og på LCD'et.
• Buzzertoner og vibrationer aktiveres, når en tærskelspænding på 50 VAC eller ca. 120 VDC overskrides.
• Polariteten er angivet som følger.

AC: + og - 12V LED er tændt

+DC: +12V LED er tændt

-DC: -12V LED er tændt (og „-“ vises på LCD-skærmen)

L eller R LED kan lyse under spændingstesten.

Når batterierne er tomme, lyser kun LED'en „farlig spænding“ ved > 50 V AC/DC, > 120 V AC/DC.

Lavspændingstilstand - 0,5V - 1000V AC / 1500V DC

• Tryk gentagne gange på brænderknappen, indtil LCD‘et viser <10V-symbolet.
• I lavspændingstilstand er det muligt at måle AC og DC spænding på 0,5V.
• Forbind begge sonder til det objekt, der skal testes.

Kontinuitetstilstand er deaktiveret i lavspændingstilstand.

Enkeltpolet fasetest

Driften er ikke sikret, hvis jordingsforholdene ikke er gode. Enpolet fasetest må ikke bruges til at sikre, at der ikke er spænding.

- Hold spændingstesteren godt fast i hånden. Forbind testspidsen L2 til testobjektet. Den enkeltpolede fasetest-LED lyser, og bipperen lyder, når en spænding >100 VAC er til stede ved testobjektet.

Enpolet fasetest roterende felttest

• Den roterende felttest giver kun pålidelige aflæsninger på korrekt jordede trefasesystemer.
• Hold spændingstesteren godt fast i hånden. Tilslut testproberne til testobjektet.
• Fase-til-fase spændingen vises.
• R-LED'en angiver et roterende felt med uret.
  • L LED angiver et roterende felt mod uret.
• Måleprincip: Spændingstesteren registrerer rækkefølgen af de stigende faser til jord.

Til spændingstest i anlæg med RCD (reststrømsafbryder) kan en RCD med en fejlstrøm på nominelt 10 mA eller 30 mA udløses på et enfaset AC 230 V-system. RCD'en bør udløse.

• Forbind begge testprods mellem L og PE.
• Tryk på begge RCD-knapper på samme tid.
• Fejlstrømsenheden bør udløses.

Kontinuitetstest (Rx)

Sørg for, at testobjektet er spændingsfrit.

• Brug en to-polet spændingstest for at sikre, at testobjektet er spændingsløst.
• Tilslut testspidserne eller tryk på knappen til målepunktslyset for at tænde for testeren.
• Forbind begge testprober til testobjektet. For kontinuitet (op til ca. 500 kΩ) vil kontinuitets-LED'en lyse, og bipperen lyder.
• Hvis der ikke registreres nogen passage, slukker apparatet automatisk efter ca. 30 s. Hvis der registreres en kontinuitet, när enheden slukkes, tænder enheden automatisk igen.

Diode test

Sørg for, at objektet, der skal testes, ikke er aktivt.

• Gå ind i diodetesttilstand ved at trykke kort på funktionsknappen, indtil ikonet vises på LCD-skærmen. Tilslut begge testprober til den diode, der skal testes.
• Kontinuitets-LED'en vil lyse, summeren vil lyde konstant, og fremadspændingen vil blive vist på LCD'et, når L1-spidsen er forbundet til diodens anode, og L2-spidsen er forbundet til katoden.
• Kontinuitetsindikatoren er slukket, når L1-spidsen er forbundet til diodens kato-de, og L2-spidsen er forbundet til anoden.
• Skift testeren til spændingsmåling, hvis diodetesten detekterer en spænding > 6 V eller en-polet.

Modstandstest

Sørg for, at testobjektet er spændingsfrit.

- Tryk én gang på Spotlight-knappen for at gå ind i modstandstilstand. Forbind

begge testprober til testobjektet. Modstande op til 2 k vises på LCD-skærmen.

For modstande under 30 ohm kan bipperen også høres for at angive kontinuitet.

- Tryk på knappen Gauge Lights endnu en gang for at vende tilbage til spændingstilstand.

Målepunktsbelysning

• Tryk på målepunktsbelysningstasten. Slukningstiden for belysningen er 30 sekunder.
• Målepunktsbelysningen kan slukkes ved at trykke på knappen i ca. 6 sekunder.

Hold funktion

Hvis hold-funktionen er aktiveret, vises kun den sidst gemte målte værdi på LCD-skærmen. LCD-skærmen opdateres ikke længere, selvom den påførte spænding ændres. LED-displayet viser altid den aktuelle spænding.

- Et langt tryk (2 sekunder) på knappen aktiverer HOLD-funktionen og fryser værdien. Et kort bip fra bipperen indikerer aktivering af denne funktion. Et kort tryk på „brænder/funktion“-knappen frigiver det frosne display. Når HOLD-funktionen er aktiveret, vises ikonet på LCD-skærmen.

Frekvenstest

Tænd for frekvensmålingen ved at trykke kort på funktionsknappen, indtil Hz-symbolet vises på LCD-skærmen. Tilslut begge testprober til den AC-spænding, der skal testes. Frekvensen fra 16Hz til 950Hz kan vises på LCD-skærmen.

Frekvensmålingen er mulig for spændinger > 10 V AC.

Spændingsniveauet vises kun i søjlediagrammet for spændinger > 120V. ELV-dioden angiver spændinger > 50 V AC og > 120 V DC.

Kabelbrudsdetektering ved NCV

Skift til NCV-tilstand ved at trykke gentagne gange på funktionstasten. NCV-ikonet vises på LCD-skærmen.

• NCV-funktionen bruges til f.eks. efter et kabelbrud.
• Hold spændingstesteren med sensoren mod kablet. Spændingstesteren viser styrken af signalet digitalt på LCD-skærmen.
• Opbevar testproberne sikkert for at undgå utilsigtet tilslutning.
• Kontroller kontakten for spændingsmåling, hvis der detekteres en spænding > 6 V eller unipolær mellem proberne.

Batteriskift

Der må ikke udføres test med åbent batteridæksel. Hvis kontinuitetskontrol-LED'en ikke længere lyser, når testproberne er kortsluttet, skal batterierne udskiftes. Tomme batterier er angivet med et ikon på LCD'et.

Udskift batteriet med et nyt af typen AAA / IEC LR03 1,5 V som følger.

• Løsn skruen på batteridækslet med en Philips skruetrækker.
• Træk batterierne ud og isæt nye. Vær opmærksom på illustrationen på batterirummet for batteriernes polaritet.
• Luk batteridækslet og spænd skruen igen.

Sørg for, at batteridækslet er lukket, før du foretager nogen kontrol.

Tekniske specifikationer

Spændingsområde 0,5 V...1.000 V AC True RMS (16 2/3...950 Hz), 0,5 V...1.500 V DC(±)

LED nominal spænding 12/24/50/120/230/400/690/1.000 V, AC (16 2/3...950 Hz), DC(±)

LED tolerancer I henhold til EN 61243-3

LED ELV-indikator > 50V AC, > 120V DC

Rette tid < 0,5 s (LED); < 1s (LCD)

LCD-område 0,5V...1000V AC, 1500V DC

LCD opløsning 0,1V(<10V) og 1V(>10V)

LCD-nøjagtighed 3% + 3 cifre > 10V, 3% + 5 cifre < 10V

Crest-faktor 1 ... 10V: CF > 2,5 / >10 ... 300 V: CF=5 / >300V ... 500V: CF=3 / >500V ... 750V: CF=2 / >750V CF=1,5

LCD overløbsindikator „OL“

Sikkerhedsstrøm Er < 3,5 mA (ved 1.000 V)

Måleoperation 30 s ON (driftstid), 240 s OFF (restitutionstid)

Batteriforbrug Omkring 80mA

Enkeltpolet fasetest 100...1.000 V AC (40...70 Hz)

Roterende felttest 170...1.000 V fase-til-fase, AC 40...70 Hz

Kontinuitetstest Måleområde 0...500 kΩ + 50 %

NCV test 100...1.000 V AC til jord (50/60 Hz)

Modstandstest Måleområde 0...1.999 Ω ± (5 % + 10 dgt); Opløsning: 1Ω

Fugtighed 85 % RH maks

Højde op til 2.000 m

Målekategori KAT. III 1.000V / KAT. IV 600V

Normer EN61243-3:2014

Grad af forurening 2

Beskyttelse IP64

Spændingstestere kræver ikke særlig vedligeholdelse, når de betjenes i henhold til betjeningsvejledningen.

Inden rengøring skal spændingstesterne afbrydes fra alle målekredsløb.

Spændingstesteren kan rengøres med en fugtig klud og lidt mildt husholdningsrengøringsmiddel. Brug aldrig skrappe rengøringsmidler eller opløsningsmidler til rengøring. Efter rengøring må apparatet ikke bruges, før det er helt tørt.

Udsæt ikke enheden for direkte sol, regn eller dug. Hvis enheden ikke bruges i længere tid, skal batterierne fjernes for at forhindre fare eller beskadigelse fra mulig batterilækage.

Sikkerhedsinstruktioner

- Afhængigt af den interne impedans af spændingstesteren, er der forskellige måder at vise „driftsspænding tilgængelig“ eller „driftsspænding ikke tilgængelig“, hvis interferensspænding er til stede.

- Spændingstester med en relativt lav intern impedans vil ikke indikere alle interferensspændinger med en oprindelig værdi over ELV sammenlignet med referenceværdien på 100 kOhm. Når den er i kontakt med de systemdele, der skal testes, kan spændingstesteren midlertidigt reducere interferensspændingerne til et niveau under ELV ved at aflade; efter fjernelse af spændingstesteren vil interferensspændingen dog vende tilbage til sin oprindelige værdi.

- Hvis indikationen „Spænding til stede“ ikke vises, anbefales det kraftigt, at jordforbindelsen tilsluttes, før arbejdet påbegyndes.

- En spændingstester med en relativt høj intern impedans vil ikke klart angive „driftsspænding ikke tilgængelig“ sammenlignet med referenceværdien på 100 kOhm, hvis der er en interferensspænding.

- Hvis displayet „Spænding til stede“ vises for en del, der anses for at være afbrudt fra anlægget, anbefaler vi indtrængende at træffe yderligere foranstaltninger (f.eks. brug af en passende spændingstester, visuel inspektion af afbrydelsespunktet i det elektriske netværk osv.) detektere „driftsspændingen ikke tilgængelig“ for den systemdel, der skal testes, og for at bestemme, at den spænding, der vises af spændingstesteren, er en interferensspænding.

- En spændingsdetektor, der giver to værdier af intern impedans, har bestået testen af sit design til håndtering af transiente spændinger og er i stand til (inden for tekniske grænser) at skelne driftsspænding fra transient spænding og angive spændingstypen direkte eller indirekte.

Service og garanti

Hvis enheden ikke længere fungerer, har du spørgsmål eller brug for information, bedes du kontakte en autoriseret kundeservice for Wiha-værktøjer:

Kunde service

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Hjemmeside: www.wiha.com

I tilfælde af tingskade eller personskade forårsaget af manglende overholdelse af disse instruktioner, bortfalder garantien. Producenten påtager sig intet ansvar for følgeskader!

Innehåll

Introduktion 4

Säkerhetsåtgärder 4

Mätpunktsbelysning 9

Hållfunktion 9

Frekvenstest 9

Tester i regn eller nedbør er ikke tillatt.

En korrekt visning er kun garantert i temperaturområdet fra -15 °C til 50 °C med en relativ fuktighet på mindre enn 85 %.

Sikkerheten er ikke lenger garantert

Driftssikkerhet er ikke lenger garantert ved endringer eller ombygginger.

Sørg for at objektet som skal testes ikke er aktivt.

LCD-oppløsning 0,1V(<10V) og 1V(>10V)

LCD-nøyaktighet 3 % + 3 sifre > 10V, 3 % + 5 sifre < 10V

Crest Faktor 1 ... 10V: CF > 2,5 / >10 ... 300 V: CF = 5 / >300V...500V: CF = 3 / >500V...750V: CF = 2 / >750V CF = 1.5

LCD-overløpsindikator „OLJE“

Sikkerhetsstrøm Er < 3,5 mA (ved 1000 V)
