РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 45217 Wiha

Меры предосторожности 5

Риск поражения электрическим током и других опасностей .... 5

Использование по назначению 7

Элементы управления и дисплей 9

Подготовка к экзаменам 10

Автоматическое включение и выключение 10

Автоматическое отключение 10

Самопроверка 10

Проведение испытаний 10

испытания на растяжение 10

Однополюсный фазовый тест....10

Однополюсное фазовое испытание с вращающимся полем 10

Тест отключения ПЧ/УЗО....10

Тест непрерывности (Rx) 10

Проверка диодов 10

Испытание на сопротивление....10

Освещение точки измерения 10

Функция удержания 10

Частотный тест 10

Обнаружение обрыва кабеля с помощью NCV 10

Замена батареи....10

Технические характеристики 10

Очистка и хранение .... 10

Правила техники безопасности 10

Обслуживание и гарантия....10

Указания на тестер напряжения и в инструкции

Осторожность! Предупреждение об опасной точке, соблюдайте инструкцию по эксплуатации.

Уведомление. Пожалуйста, обратите внимание.

Осторожность! Опасное напряжение, риск поражения электрическим током.

Подходит для работы под напряжением.

Непрерывная двойная или усиленная изоляция в соответствии с категорией II DIN EN 61140.

Соответствует требованиям ЕС.

Соответствует требованиям Великобритании.

Устройство соответствует директиве WEEE (2012/19/EU).

Инструкции по эксплуатации содержат информацию и инструкции, необходимые для безопасной эксплуатации и использования устройства. Перед использованием устройства необходимо внимательно прочитать инструкцию по эксплуатации и следовать ей во всех отношениях.

Несоблюдение инструкций или несоблюдение предупреждений и примечаний может привести к опасным для жизни травмам пользователя и повреждению устройства.

Вступление

Тестер напряжения 45217 представляет собой универсальный тестер напряжения с проверкой направления вращающегося поля, проверкой непрерывности, проверкой однополюсной фазы и проверкой срабатывания защитного устройства FI/RCD. Тестеры напряжения изготовлены в соответствии с последними правилами техники безопасности и обеспечивают безопасную и надежную работу.

Тестер напряжения 45217 характеризуется следующими моментами

• Построен в соответствии со стандартом IEC 61243-3:2014.
• Категория измерения (САТ.) IV 600 В, III 1000 В
• Проверка напряжения переменного и постоянного тока от 0,5 В до 1000 В переменного тока и 1500 В постоянного тока
• Индикатор полярности
• Однополюсный фазовый тест
  • Двухполюсное определение чередования фаз относительно земли
• Испытание на срабатывание устройств защиты от токов утечки на землю
• Испытание на непрерывность
• Испытание на сопротивление
  • Автоматическое включение и выключение
• Освещение точки измерения с помощью белого светодиода
  • IP64 (МЭК 60529)
  • Вибрационный двигатель
  • TRMS

После распаковки проверьте целостность устройства. Входит в поставку

• 1x тестер напряжения 45217
• 2 адаптера тестового наконечника 4 мм
• 2x защита испытательного наконечника САТ III/1000 В
• 2 батарейки 1,5 В (AAA, IEC LR03)
• 1x руководство пользователя

Меры предосторожности

Тестеры напряжения были изготовлены в соответствии с правилами техники безопасности для тестеров напряжения, проверены и отправлены с завода в идеальном состоянии с точки зрения безопасности. Для поддержания этого состояния пользователь должен соблюдать инструкции по технике безопасности, содержащиеся в данном руководстве.

Инструкции по эксплуатации содержат информацию и инструкции, необходимые для безопасной эксплуатации и использования устройства. Перед использованием устройства необходимо внимательно прочитать инструкцию по эксплуатации и следовать ей во всех отношениях.

Риск поражения электрическим током и других опасностей

Во избежание поражения электрическим током необходимо соблюдать меры предосторожности при работе с напряжением выше 120 В (60 В) постоянного тока или 50 В (25 В) среднеквадратичного значения переменного тока.

Согласно DIN VDE, эти значения представляют собой предельные напряжения, до которых еще можно прикасаться (значения в скобках относятся к зонам с ограниченным доступом, например, к сельскохозяйственным угодьям).

Тестер напряжения нельзя использовать, когда аккумуляторная комната открыта.

Перед каждым испытанием убедитесь, что измерительная линия и измерительное устройство находятся в идеальном состоянии. Обратите внимание на оборванные кабели или, возможно, протекающие батареи.

Прикасаться к устройству и аксессуарам можно только в специально отведенных местах, элементы дисплея не должны быть закрыты. При любых обстоятельствах следует избегать прикосновения к тестовым наконечникам.

Прибор можно использовать только в указанных диапазонах измерения и в сетях низкого напряжения 1000 В переменного тока / 1500 В постоянного тока.

Устройство может использоваться только в указанной категории измерительных цепей.

Перед и после каждого использования устройство необходимо проверять на правильность функционирования (например, используя известный источник напряжения).

Запрещается использовать тестеры напряжения, если одна или несколько функций выходят из строя или если нет признаков того, что они готовы к работе.

Испытания под дождем или осадками не допускаются.

Правильная индикация гарантируется только в диапазоне температур от -15 °C до 50 °C при относительной влажности менее 85 %.

Если безопасность оператора больше не гарантируется, устройство должно быть выведено из эксплуатации и защищено от непреднамеренного использования.

Безопасность больше не гарантируется

• очевидное повреждение
- Трещины или другие повреждения корпуса
- если устройство больше не выполняет желаемые измерения/тесты
• слишком длительное и неблагоприятные условия хранения
- Повреждения, вызванные транспортом
• протекающие батареи

Устройство соответствует всем требованиям EMC. Тем не менее, в очень редких случаях может случиться так, что тестер напряжения или тестер напряжения будут возмущать другие электрические устройства.

Никогда не используйте устройство во взрывоопасной среде.

Устройство может использоваться только обученным персоналом.

Эксплуатационная безопасность больше не гарантируется в случае модификаций или переоборудования.

Устройство может открывать только авторизованный специалист по обслуживанию.

Если появляется сообщение «Присутствует напряжение», хотя проверяемая часть считается отключенной от системы, настоятельно рекомендуется провести дополнительные измерения, чтобы определить, вызвано ли измеренное напряжение напряжением помех или нет.

Использование по назначению

Устройство можно использовать только в тех условиях и для тех целей, для которых оно было разработано. Указания по технике безопасности, технические данные и условия окружающей среды должны соблюдаться в особенности.

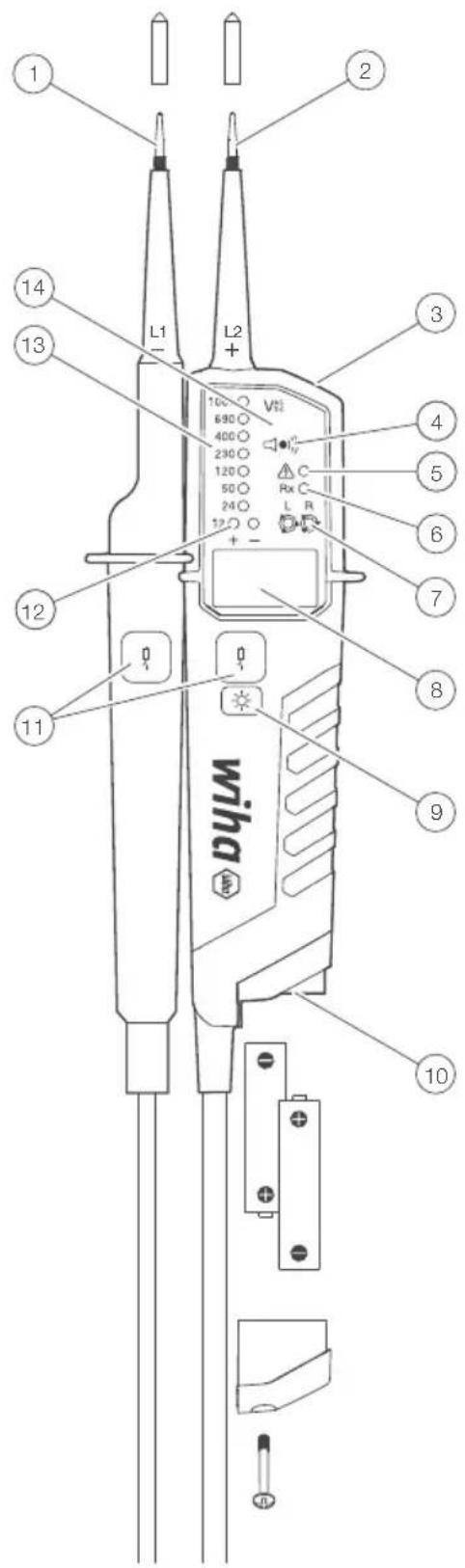

Элементы управления и дисплей

① Тестовый наконечник, L1
② Тестовый наконечник, L2
3 Освещение точки измерения
④ Отверстие для эхолота
⑤ Тест однополюсной фазы, предупреждение об опасном напряжении
⑥ Испытание на непрерывность
⑦ Дисплей с вращающимся полем
8 ЖК-дисплей для отображения напряжения, полярности и низкого рабочего напряжения
⑨ Кнопка освещения точки измерения / активация измерения R и измерения низкого напряжения
10 Батарейный отсек
11 Кнопки отключения УЗО
12 Светодиоды для индикации 12 В и полярности
13 индикатор напряжения
14 Экран

Аксессуары

• Адаптер тестового наконечника 4 мм
  • Втачной рукав (GS38)
• Эщита наконечника

1 2 3 4 5 6 7 8 9 10 11 12 13 14 L1 L2 V1 690 400 230 120 50 24 12 + - DWA wha

Подготовка к экзаменам

Автоматическое включение и выключение

• Детектор напряжения включается при обнаружении непрерывности, переменного или постоянного напряжения выше примерно 6 В или фазы с L2.
• Прибор можно включить с помощью кнопки на подсветке точки измерения.

Автоматическое отключение

• Прибор автоматически отключается примерно через 30 секунд, если на измерительных щупах не обнаруживается сигнал.
• Освещение точки измерения выключается примерно через 30 секунд.

Самопроверка

• Самотестирование начинается, когда тестер напряжения выключается, а два тестовых контакта L1 и L2 замыкаются накоротко.
• Все светодиоды, все значки на ЖК-дисплее, зуммер и вибрация включатся на 2 секунды.
• Когда батарейки вставлены, самопроверка начинается автоматически.

Если во время самотестирования отдельные светодиоды, символы на дисплее или звуковой сигнал не активны, устройство небезопасно.
Замените батарейки и снова запустите самопроверку. Если некоторые из индикаторов не загораются снова, устройство нельзя использовать дальше.
Не используйте тестер во время активной самопроверки.

Проведение испытаний

испытания на растяжение

• Прикоснитесь к измеряемому объекту тестовыми щупами.
• Приложенное напряжение отображается с помощью светодиодов и на ЖК-дисплее.
• Звуковые сигналы и вибрации включаются при превышении порогового напряжения 50 В переменного тока или приблизительно 120 В постоянного тока.
• Полярность указывается следующим образом.

AC: горят светодиоды + и - 12 В

+DC: горит светодиод +12V

-DC: горит светодиод -12V (на ЖК-дисплее отображается «-»)

Если на тестовый наконечник L2 подается положительный потенциал (отрицательный потенциал), отображается +DC (-DC).

Светодиод L или R может загореться во время проверки напряжения.

Когда батареи разряжены, при > 50 В переменного/постоянного тока, > 120 В переменного/постоянного тока загорается только светодиод «Опасное напряжение».

Режим низкого напряжения - 0,5 В - 1000 В переменного тока / 1500 В постоянного тока

• Несколько раз нажмите кнопку фонарика, пока на ЖК-дисплее не появится символ <10 В.
• В режиме низкого напряжения возможно измерение переменного и постоянного напряжения 0,5В.
• Подсоедините оба щупа к тестируемому объекту.

Режим непрерывности отключается в режиме низкого напряжения.

Однополюсный фазовый тест

Работа не гарантируется, если условия заземления плохие. Тест однополюсной фазы нельзя использовать для проверки отсутствия напряжения.

- Крепко держите тестер напряжения в руке. Подсоедините тестовый наконечник L2 к тестируемому объекту. Светодиод «Тестирование однополюсной фазы» загорается и раздается звуковой сигнал, когда на тестируемом объекте присутствует напряжение >100 В переменного тока.

Однополюсное фазовое испытание с вращающимся полем

• Испытание вращающимся полем дает надежные показания только в правильно заземленных трехфазных системах.
• Крепко держите тестер напряжения в руке. Подключите тестовые щупы к тестируемому объекту.
• Отображается междуфазное напряжение.
• Светодиод R указывает на вращение поля по часовой стрелке.
• Светодиод L указывает на вращение поля против часовой стрелки.
• Принцип измерения: Тестер напряжения определяет порядок восхождения фаз на землю.

Работа не гарантируется, если условия заземления плохие.

Тест отключения ПЧ/УЗО

Для проверки напряжения в системах с УЗО (автоматом защитного отключения) в однофазной системе переменного тока 230 В может срабатывать УЗО с номинальным током нулевой последовательности 10 мА или 30 мА. УЗО должно сработать.

• Подключите оба тестовых щупа между L и PE.
• Нажмите обе кнопки RCD одновременно.
• Устройство защитного отключения должно сработать.

Тест непрерывности (Rx)

Убедитесь, что объект испытаний обесточен.

• Используйте испытание двухполюсным напряжением, чтобы убедиться что испытуемый объект обесточен.
• Подсоедините тестовые наконечники или нажмите кнопку индикатора точки измерения, чтобы включить тестер.
• Подсоедините оба тестовых щупа к тестируемому объекту. При непрерывности (примерно до 500 кОм) загорится светодиод непрерывности и подаст звуковой сигнал.
• Если проход не обнаружен, устройство автоматически выключается через прибл. 30 с. Если при выключении устройства обнаруживается непрерывность, то оно автоматически снова включается.

Проверка диодов

Убедитесь, что тестируемый объект не активен.

• Войдите в режим проверки диодов, кратковременно нажав функциональную кнопку, пока на ЖК-дисплее не появится значок. Подсоедините оба щупа к проверяемому диоду.
• Светодиод непрерывности будет гореть, зуммер будет звучать непрерывно, а прямое напряжение будет отображаться на ЖК-дисплее, когда наконечник L1 подключен к аноду диода, а наконечник L2 подключен к катоду.
• Индикатор непрерывности выключен, когда наконечник L1 подключен к катоду диода, а наконечник L2 подключен к аноду.
• Переключите тестер на измерение напряжения, если проверка диодов обнаружит напряжение > 6 В или однополюсное.

Испытание на сопротивление

Убедитесь, что объект испытаний обесточен.

• Нажмите кнопку Spotlight один раз, чтобы войти в режим сопротивления. Подсоедините оба тестовых щупа к тестируемому объекту. Сопротивления до 2 кОм отображаются на ЖК-дисплее. При сопротивлении ниже 30 Ом также можно услышать звуковой сигнал, указывающий на целостность цепи.
• Нажмите кнопку световой индикации во второй раз, чтобы вернуться в режим измерения напряжения.

Освещение точки измерения

• Нажмите кнопку подсветки точки измерения. Время выключения освещения составляет 30 секунд.
• Подсветку точки измерения можно отключить, нажав кнопку в течение ок. 6 секунд.

Функция удержания

Если функция удержания активирована, на ЖК-дисплее отображается только последнее сохраненное измеренное значение. ЖК-дисплей больше не обновляется, даже если приложенное напряжение изменяется. Светодиодный дисплей всегда показывает текущее напряжение.

- Длительное нажатие (2 секунды) на кнопку активирует функцию HOLD и фиксирует значение. Короткий звуковой сигнал из бипера указывает на активацию этой функции. Кратковременное нажатие кнопки «факел/функция» освобождает застывший дисплей. Когда функция HOLD активирована, на ЖК-дисплее отображается значок.

Частотный тест

Включите измерение частоты, кратковременно нажав функциональную кнопку, пока на ЖК-дисплее не отобразится символ Гц. Подключите оба измерительных щупа к сети переменного тока, которую необходимо проверить. Частота от 16 Гц до 950 Гц может отображаться на ЖК-дисплее.

Измерение частоты возможно при напряжении > 10 В переменного тока.

Уровень напряжения отображается на гистограмме только для напряжений > 120 В. Диод ELV показывает напряжение > 50 В переменного тока и > 120 В постоянного тока.

Обнаружение обрыва кабеля с помощью NCV

Переключитесь в режим NCV, несколько раз нажав функциональную клавишу. На ЖК-дисплее появится значок NCV.

• Функция NCV используется, например, после обрыва кабеля.
• Держите тестер напряжения датчиком напротив кабеля. Тестер напряжения отображает мощность сигнала в цифровом виде на ЖК-экране.
• Храните измерительные щупы в безопасном месте, чтобы избежать случайного подключения.
• Проверьте переключатель для измерения напряжения, если между датчиками обнаружено напряжение > 6 В или однополярное.

Замена батареи

Запрещается проводить испытания при открытой крышке аккумуляторного отсека. Если светодиод проверки непрерывности больше не загорается при коротком замыкании тестовых щупов, батарейки необходимо заменить. Разряженные батареи обозначаются значком на ЖК-дисплее.

Замените батарею на новую типа AAA/IEC LR03 1,5 В следующим образом.

• Ослабьте винт на крышке батарейного отсека с помощью отвертки Philips.
• Вытащите батарейки и вставьте новые. Обратите внимание на рисунок на батарейном отсеке для определения полярности батарей.
• Закройте крышку аккумуляторного отсека и снова затяните винт.

Перед выполнением каких-либо проверок убедитесь, что крышка батарейного отсека закрыта.

Технические характеристики

Диапазон напряжения 0,5 В...1 000 В переменного тока True RMS (16 2/3...950 Гц), 0,5 В...1,500 В ПОСТ. ТОКА (±) Номинальное напряжение 12/24/50/120/230/400/690/1000 В переменного светодиода тока (16 2/3...950 Гц), постоянного тока (±)

Допуски на светодиоды согласно EN 61243-3

Светодиодный индикатор сверхнизкого напряжения

50 В переменного тока, > 120 В постоянного тока

Подходящее время < 0,5 с (светодиод); < 1 с (ЖК-дисплей)

ЖК-площадь 0,5 В...1000 В переменного тока, 1500 В постоянного тока

ЖК-разрешение 0,1 В (<10 В) и 1 В (>10 В)

ЖК-дисплей Точность 3% + 3 цифры > 10 В, 3% + 5 цифр < 10 В

Коэффициент гребня 1 ... 10V: CF > 2.5 / >10 ... 300 B: CP=5 / >300 B ...500 B: CP=3 / >500 B ...750 B: CP=2 / >750 B CP=1,5

ЖК-индикатор переполнения „МАСЛО“

Нредохранительный ток Is < 3,5 мА (при 1000 В)

Операция измерения 30 с ВКЛ (время работы), 240 с ВЫКЛ (время восстановления)

Потребление батареи около 80 мА

Однополюсный фазовый тест 100...1000 В переменного тока (40...70 Гц)

Испытание вращающимся полем 170...1000 В между фазами, переменный ток 40...70 Гц

Испытание на непрерывность Диапазон измерения 0...500 кОм + 50 %

Тест NCV 100...1000 В переменного тока на землю (50/60 Гц)

Испытание на сопротивление Диапазон измерения 0...1999 Ом ± (5% + 10 цифр); Разрешение: 1 Ом

Измерение частоты 1...950 Гц +/- (5% + 5 цифр); разрешение: 1 Гц; 10...1000 В переменного тока

Батарея 3 В (IEC LR03 1,5 В x 2)

Проверка диодов 0...2 В (+/- 5 % 10 разрядов); Разрешение: 0,01 В

Температура -15...50 °C эксплуатация; -20...60 °C хранение, без конденсата

Влажность 85% относительной влажности макс.

Высота до 2000 м

Категория измерения КОТ. III 1000 В / КАТ. IV 600В

Нормы EN61243-3:2014

Степень загрязнения 2

Защита IP64

Очистка и хранение

При эксплуатации в соответствии с инструкцией по эксплуатации индикаторы напряжения не требуют специального обслуживания.

Перед очисткой тестеры напряжения должны быть отключены от всех измерительных цепей.

Тестер напряжения можно чистить влажной тканью и небольшим количеством мягкого бытового чистящего средства. Никогда не используйте агрессивные моющие средства или растворители для очистки. После очистки устройство нельзя использовать, пока оно полностью не высохнет.

Не подвергайте устройство воздействию прямых солнечных лучей, дождя или росы.

Если устройство не используется в течение длительного периода времени, необходимо извлечь батареи, чтобы предотвратить опасность или повреждение из-за возможной протечки батарей.

Правила техники безопасности

• В зависимости от внутреннего импеданса тестера напряжения существуют различные способы отображения «рабочее напряжение доступно» или «рабочее напряжение недоступно» при наличии напряжения помех.
• Тестер напряжения с относительно низким внутренним сопротивлением не покажет все напряжения помех с первоначальным значением выше ПЗН по сравнению с эталонным значением 100 кОм. При контакте с проверяемыми частями системы тестер напряжения может временно снизить напряжения помех до уровня ниже СНН путем разрядки; однако после удаления тестера напряжения напряжение помех вернется к исходному значению.
• Если индикация «Напряжение есть» не появляется, настоятельно рекомендуется перед началом работы подключить заземляющее устройство.
• Тестер напряжения с относительно высоким внутренним сопротивлением не будет четко показывать «рабочее напряжение недоступно» по сравнению с эталонным значением 100 кОм, если есть напряжение помех.
• Если для части, которая считается отключенной от системы, появляется индикация «Напряжение присутствует», мы настоятельно рекомендуем принять дополнительные меры (например, с помощью подходящего тестера напряжения, визуального осмотра точки отключения в электрической сети и т. д.), чтобы обнаружить «Рабочее напряжение недоступно» проверяемой части системы и определить, что напряжение, отображаемое тестером напряжения, является напряжением помех.
• Детектор напряжения, выдающий два значения внутреннего импеданса, прошел проверку своей конструкции на работу с переходными напряжениями и способен (в технических пределах) отличать рабочее напряжение от переходного напряжения и прямо или косвенно указывать тип напряжения.

Обслуживание и гарантия

Если устройство больше не работает, у вас есть вопросы или вам нужна информация, обратитесь в авторизованный сервисный центр инструментов Wiha:

Обслуживание клиентов

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

ГЕРМАНИЯ

Телефон: [phone]

Факс: [phone]

Электронная почта: [e-mail]

Сайт: www.wiha.com.

В случае материального ущерба или телесных повреждений, вызванных несоблюдением этих инструкций, гарантия аннулируется. Производитель не несет ответственности за косвенный ущерб!

Tartalomjegyzék

Bevezetés 4
