INSTRUKCJA OBSŁUGI 45217 Wiha

Środki bezpieczeństwa....4

Ryzyko porażenia prądem i innych zagrożeń......4

Przeznaczenie 5

Obstuga i wyświetlacz 6

Przygotowanie do testów....7

Automatyczne włączanie i wyłączanie 7

Automatyczne wyłączanie 7

Autotest 7

Przeprowadzanie testów 7

Próby rozciągania 7

Test fazy jednobiegunowej 8

Test jednobiegunowego testu fazowego pola wirującego 8

Test zadziałania FI/RCD 8

Test ciągłości (Rx) 8

Test diody 8

Test rezystancji....9

Oświetlenie punktu pomiarowego 9

Funkcja wstrzymania 9

Test częstotliwości 9

Wykrywanie przerwania kabla przez NCV....9

Wymiana baterii 10

Specyfikacja techniczna 10

Czyszczenie i przechowywanie 11

Instrukcje bezpieczeństwa 11

Serwis i gwarancja....11

Instrukcje dotyczące testera napięcia i instrukcji

Uwaga! Ostrzeżenie o niebezpiecznym miejscu, przestrzegać instrukcji obsługi.

Ogłoszenie. Proszę zwrócić uwagę.

Uwaga! Niebezpieczne napięcie, ryzyko porażenia prądem.

Nadaje się do pracy pod napięciem.

Izolacja ciągła podwójna lub wzmocniona zgodnie z kategorią II DIN EN 61140.

Spełnia wymagania UE.

Spełnia wymagania Wielkiej Brytanii.

Urządzenie jest zgodne z dyrektywą WEEE (2012/19/UE).

Instrukcja obsługi zawiera informacje i instrukcje niezbędne do bezpiecznej obsługi i użytkowania urządzenia. Przed użyciem urządzenia należy uważnie przeczytać instrukcję obsługi i przestrzegać jej pod każdym względem.

Nieprzestrzeganie instrukcji lub nieprzestrzeganie ostrzeżeń i wskazówek może spowodować zagrożenie życia użytkownika i uszkodzenie urządzenia.

Wstep

Tester napięcia 45217 jest uniwersalnym testerem napięcia z testem kierunku pola wirującego, testem ciągłości, testem fazy jednobiegunowej i testem zadziałania dla urządzenia zabezpieczającego FI/RCD. Testery napięcia są zbudowane zgodnie z najnowszymi przepisami bezpieczeństwa i zapewniają bezpieczną i niezawodną pracę.

Tester napięcia 45217 charakteryzuje się następującymi punktami

• Zbudowany zgodnie z normą IEC 61243-3:2014
- Kategoria pomiarowa (KAT.) IV 600 V, III 1000 V
- Test napięcia AC i DC od 0,5 V do 1000 V AC i 1500 V DC
- Wskaźnik polaryzacji
• Test fazy jednobiegunowej
- Dwubiegunowe wyznaczanie kolejności faz względem ziemi
- Test wyzwalania dla urządzeń zabezpieczających różnicowoprądowych
- Test ciągłości
- Test odporności
• Automatyczne włączanie i wyłączanie
- Oświetlenie punktu pomiarowego za pomocą białej diody LED
• IP64 (IEC 60529)
- Silnik wibracyjny
• TRMS

Po rozpakowaniu sprawdź, czy urządzenie jest nienaruszone.Zawartość opakowania

• 1x tester napięcia 45217
- Adapter końcówki testowej 2x 4 mm
- 2x zabezpieczenie końcówki pomiarowej CAT III/1000 V
• 2x baterie 1,5 V (AAA, IEC LR03)
- 1x instrukcja obsługi

Środki bezpieczeństwa

Testery napięcia zostały zbudowane zgodnie z przepisami bezpieczeństwa dla testerów napięcia, sprawdzone i opuściły fabrykę w idealnym stanie pod względem bezpieczeństwa. Aby utrzymać ten stan, użytkownik musi przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej instrukcji.

Instrukcja obsługi zawiera informacje i instrukcje niezbędne do bezpiecznej obsługi i użytkowania urządzenia. Przed użyciem urządzenia należy uważnie przeczytać instrukcję obsługi i przestrzegać jej pod każdym względem.

Ryzyko porażenia prądem i innych zagrożeń

Aby uniknąć porażenia prądem, należy zachować środki ostrożności podczas pracy z napięciami wyższymi niż 120 V (60 V) DC lub 50 V (25 V) rms AC. Zgodnie z normą DIN VDE wartości te stanowią granicę napięć, których można jeszcze dotknąć (wartości w nawiasach dotyczą obszarów o ograniczonym dostępie, np. obszarów rolniczych).

Nie wolno używać testera napięcia, gdy komora akumulatora jet otwarta.

Przed każdym testem upewnij się, że urządzenie pomiarowe jest w idealnym stanie. Zwróć uwagę na uszkodzone kable lub wyciekające baterie.

Urządzenie i akcesoria można dotykać wyłącznie w wyznaczonych miejscach do chwytania, elementy wyświetlacza nie mogą być zakryte. W każdych okolicznościach należy unikać dotykania końcówek testowych.

Urządzenie może być używane tylko w podanych zakresach pomiarowych oraz w układach niskonapięciowych 1000 V AC / 1500 V DC.

Urządzenie może być używane tylko w wyznaczonej kategorii obwodu pomiarowego.

Przed i po każdym użyciu urządzenie należy sprawdzić pod kątem prawidłowego działania (np. przy użyciu znanego źródła napięcia).

Testery napięcia nie mogą być dłużej używane, jeśli jedna lub więcej funkcji zawiedzie lub jeśli nie ma wskazania, że są gotowe do działania.

Testy w deszczu lub opadach są niedozwolone.

Prawidłowe wyświetlanie jest gwarantowane tylko w zakresie temperatur od -15 °C do 50 °C przy wilgotności względnej poniżej 85%.

Jeśli bezpieczeństwo operatora nie jest już gwarantowane, urządzenie należy wycofać z eksploatacji i zabezpieczyć przed niezamierzonym użyciem.

Bezpieczeństwo nie jest już gwarantowane, gdy nastąpi:

• Oczywiste uszkodzenie
• Pęknięcie lub inne uszkodzenia obudowy
• Jeśli urządzenie nie wykonuje już żądanych pomiarów/testów
• Przechowywanie było zbyt długie i w niekorzystnych warunkach
• Powstały uszkodzenia transportowe
• Nastąpił wyciek baterii.

Urządzenie spełnia wszystkie wytyczne EMC. Niemniej jednak w bardzo rzadkich przypadkach może się zdarzyć, że urządzenia elektryczne zostaną zakłócone przez tester napięcia lub tester zostanie zakłócony przez inne urządzenia elektryczne.

Nigdy nie używaj urządzenia w środowisku wybuchowym.

Urządzenie może być obsługiwane wyłącznie przez przeszkolone osoby.

Bezpieczeństwo operacyjne nie jest już gwarantowane w przypadku modyfikacji lub przeróbek.

Urządzenie może otwierać wyłącznie autoryzowany serwisant.

Jeśli pojawia się komunikat „Napięcie obecne”, mimo że badana część jest uważana za odłączoną od systemu, zdecydowanie zaleca się wykonanie dodatkowych pomiarów w celu ustalenia, czy mierzone napięcie jest spowodowane napięciem zakłócającym, czy nie.

Przeznaczenie

Urządzenie może być używane tylko w warunkach i do celów, do których zostało zaprojektowane. W szczególności należy przestrzegać instrukcji bezpieczeństwa, danych technicznych i warunków otoczenia.

Obsługa i wyświetlacz

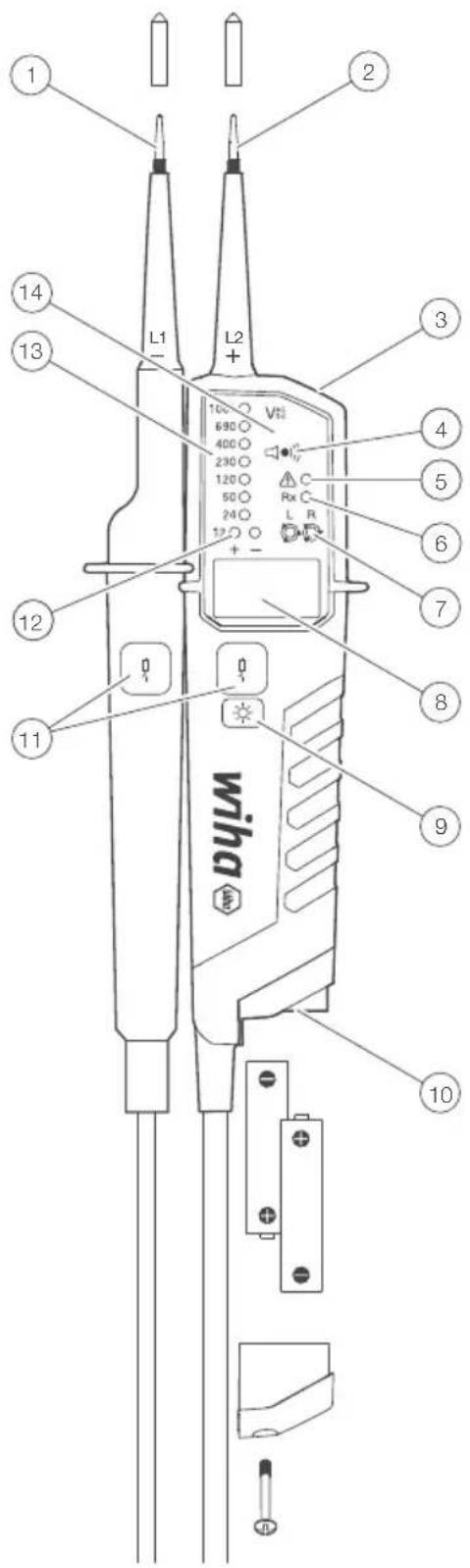

① Końcówka testowa, L1
② Końcówka testowa, L2
3 Oświetlenie punktu pomiarowego
4 Otwór na sygnalizator
⑤ Test fazy jednobiegunowej, ostrzeżenie o niebezpiecznym napięciu
6 Test ciągłości
⑦ Wyświetlacz pola wirującego
⑧ Wyświetlacz LCD pokazujący napięcie, polaryzację i niskie napięcie robocze;
9 Przycisk podświetlenia punktu pomiarowego / aktywacja pomiaru R i pomiaru niskiego napięcia
10 Komora baterii
11 Przyciski wyłącznika RCD
12 Diody LED do wyświetlania 12 V i polaryzacji
13 Wskaźnik napięcia
14 Ekran

Akcesoria

• Adapter końcówki testowej 4 mm
• Wsuwany rękaw (GS38)
• Ochrona końcówki

1 2 3 4 5 6 7 8 9 10 11 12 13 14 L1 L2 V12 690 400 230 120 50 24 12 + - Rx L R DWA

Przygotowanie do testów

Automatyczne włączanie i wyłączanie

• Detektor napięcia włącza się, gdy wykryje ciągłość, napięcie AC lub DC powyżej około 6V lub fazę z L2.
• Urządzenie można włączyć przyciskiem na oświetleniu punktu pomiarowego.

Automatyczne wyłączanie

• Urządzenie wyłącza się automatycznie po około 30 sekundach, jeśli na sondach testowych nie zostanie wykryty sygnał.
• Oświetlenie punktu pomiarowego wyłącza się po około 30 sekundach.

Autotest

• Autotest rozpoczyna się po wyłączeniu testera napięcia i zwarciu dwóch końcówek testowych L1 i L2.
• Wszystkie diody LED, wszystkie ikony na wyświetlaczu LCD, brzęczyk i wibracje włączą się na 2 sekundy.
• Po włożeniu baterii autotest rozpoczyna się automatycznie.

Jeśli poszczególne diody LED, symbole na wyświetlaczu lub brzęczyk nie są aktywne podczas autotestu, urządzenie nie jest bezpieczne. Wymień baterie i ponownie rozpocznij autotest. Jeśli niektóre wskaźniki nie zaświecą się ponownie, urządzenia nie wolno dalej używać.

Nie używaj testera, gdy autotest jest aktywny.

Przeprowadzanie testów

Próby rozciągania

• Skontaktować się z mierzonym obiektem za pomocą sond testowych.
• Przyłożone napięcie jest wyświetlane na diodach LED i na wyświetlaczu LCD.
• Dźwięki brzęczyka i wibracje są włączane po przekroczeniu napięcia progowego 50 VAC lub około 120 VDC.
• Polaryzacja jest wskazana w następujący sposób.

AC: diody + i - 12 V są włączone

+DC: świeci dioda +12V

-DC: świeci dioda LED -12 V (a na wyświetlaczu LCD wyświetla się „-”)

Jeśli końcówka testowa L2 zostanie przyłożona do potencjału dodatniego (potencjału ujemnego), wyświetlane jest +DC (-DC).

Podczas testu napięcia może zaświecić się dioda L lub R.

Gdy baterie są wyczerpane, przy > 50 V AC/DC, > 120 V AC/DC świeci tylko dioda „niebezpieczne napięcie”.

Tryb niskiego napięcia - 0,5 V - 1000 V AC / 1500 V DC

• Naciśnij kilkakrotnie przycisk latarki, aż na wyświetlaczu LCD pojawi się symbol <10V.
• W trybie niskonapięciowym możliwy jest pomiar napięcia AC i DC 0,5V.
• Podłącz obie sondy do testowanego obiektu.

Tryb ciągłości jest wyłączony w trybie niskiego napięcia.

Test fazy jednobiegunowej

Działanie nie jest gwarantowane, jeśli warunki uziemienia nie są dobre. Jednobiegunowy test fazy nie może być używany do upewnienia się, że nie ma napięcia.

- Trzymaj tester napięcia mocno w dłoni. Podłącz końcówkę testową L2 do testowanego obiektu. Dioda LED testu jednobiegunowego fazy zapala się, a sygnał dźwiękowy jest emitowany, gdy w badanym obiekcie występuje napięcie >100 VAC.

Test jednobiegunowego testu fazowego pola wirującego

• Test pola wirującego daje wiarygodne odczyty tylko w prawidłowo uziemionych systemach trójfazowych.
• Trzymaj tester napięcia mocno w dłoni. Podłącz sondy testowe do testowanego obiektu.
• Wyświetlane jest napięcie międzyfazowe.
• Dioda LED R wskazuje pole wirujące w prawo.
• Dioda L wskazuje pole wirujące w kierunku przeciwnym do ruchu wskazówek zegara.
• Zasada pomiaru: Tester napięcia wykrywa kolejność narastających faz do ziemi.

Działanie nie jest gwarantowane, jeśli warunki uziemienia nie są dobre.

Test zadziałania FI/RCD

W przypadku testów napięciowych w systemach z wyłącznikiem różnicowo-prądowym (RCD) w jednofazowym systemie AC 230 V można wyzwolić RCD o prądzie różnicowym nominalnie 10 mA lub 30 mA. RCD powinien zadziałać.

• Podłącz oba sondy testowe między L i PE.
• Naciśnij jednocześnie oba przyciski RCD.
• Wyłącznik różnicowo-prądowy powinien zadziałać.

Test ciągłości (Rx)

Upewnij się, że badany obiekt nie jest pod napięciem.

• Użyj dwubiegunowego testu napięcia, aby upewnić się, że badany obiekt nie jest pod napięciem.
• Podłącz końcówki testowe lub naciśnij przycisk światła punktu pomiarowego, aby włączyć tester.
• Podłącz obie sondy testowe do testowanego obiektu. W przypadku ciągłości (do około 500 kΩ) zaświeci się dioda LED ciągłości i rozlegnie się sygnał dźwiękowy.
• Jeśli nie zostanie wykryty żaden przejazd, urządzenie wyłącza się automatycznie po ok. 1 godz. 30 sek. W przypadku wykrycia ciągłości po wyłączeniu urządzenia, urządzenie włączy się ponownie automatycznie.

Test diody

Upewnij się, że testowany obiekt nie jest aktywny.

• Wejdź w tryb testu diod, naciskając krótko przycisk funkcyjny, aż na wyświetlaczu LCD pojawi się ikona. Podłącz obie sondy testowe do testowanej diody.
• Dioda LED ciągłości zaświeci się, brzęczyk będzie brzmiał w sposób ciągły, a napięcie przewodzenia będzie wyświetlane na wyświetlaczu LCD, gdy końcówka L1 jest podłączona do anody diody, a końcówka L2 jest podłączona do katody.
• Wskaźnik ciągłości jest wyłączony, gdy końcówka L1 jest podłączona do katody diody, a końcówka L2 jest podłączona do anody.
• Przełącz tester na pomiar napięcia, jeśli test diody wykryje napięcie > 6 V lub jednobiegunowe.

Test rezystancji

Upewnij się, że badany obiekt nie jest pod napięciem.

• Naciśnij raz przycisk Spotlight, aby przejść do trybu oporu. Podłącz obie sondy testowe do testowanego obiektu. Rezystancje do 2k są wyświetlane na wyświetlaczu LCD. W przypadku rezystancji poniżej 30 omów sygnał dźwiękowy może być również słyszalny, wskazując ciągłość.
• Aby powrócić do trybu napięciowego, ponownie naciśnij przycisk wskaźników świetlnych.

Oświetlenie punktu pomiarowego

• Naciśnij przycisk podświetlenia punktu pomiarowego. Czas wyłączenia oświetlenia wynosi 30 sekund.
• Oświetlenie punktu pomiarowego można wyłączyć, naciskając przycisk przez ok. 2 sek. 6 sekund.

Funkcja wstrzymania

Jeśli funkcja wstrzymania jest aktywna, tylko ostatnia zapisana wartość zmierzona jest wyświetlana na wyświetlaczu LCD. Wyświetlacz LCD nie jest już aktualizowany, nawet jeśli zmienia się zastosowane napięcie. Wyświetlacz LED zawsze pokazuje aktualne napięcie.

- Długie naciśnięcie (2 sekundy) przycisku aktywuje funkcję HOLD i zatrzymuje wartość. Krótki sygnał dźwiękowy sygnalizatora sygnalizuje aktywację tej funkcji. Krótkie naciśnięcie przycisku „latarka/funkcja” zwalnia zatrzymany wyświetlacz. Gdy funkcja HOLD jest aktywna, na wyświetlaczu LCD wyświetlana jest ikona.

Test częstotliwości

Włącz pomiar częstotliwości przez krótkie naciśnięcie przycisku funkcji, aż na wyświetlaczu LCD pojawi się symbol Hz. Podłącz obie sondy pomiarowe do testowanego napięcia AC. Na wyświetlaczu LCD można wyświetlić częstotliwość od 16 Hz do 950 Hz.

Pomiar częstotliwości jest możliwy dla napięć > 10 V AC.

Poziom napięcia jest wyświetlany na wykresie słupkowym tylko dla napięć > 120V. Dioda ELV wskazuje napięcia > 50 V AC i > 120 V DC.

Wykrywanie przerwania kabla przez NCV

Przełącz na tryb NCV, naciskając kilkakrotnie klawisz funkcyjny. Na wyświetlaczu LCD pojawi się ikona NCV.

• Funkcja NCV służy np. do wykrywania przerwania kabla.
• Przytrzymaj tester napięcia z czujnikiem przy kablu. Tester napięcia wyświetla cyfrowo siłę sygnału na ekranie LCD.
• Przechowuj sondy testowe w bezpieczny sposób, aby uniknąć przypadkowego podłączenia.

- Sprawdź przełącznik do pomiaru napięcia, jeśli między sondami zostanie wykryte napięcie > 6 V lub jednobiegunowe.

Wymiana baterii

Nie wolno przeprowadzać żadnych testów przy otwartej pokrywie baterii. Jeśli dioda kontroli ciągłości przestanie świecić, gdy sondy testowe są zwarte, należy wymienić baterie. Puste baterie są oznaczone ikoną na wyświetlaczu LCD.

Wymień baterię na nową typu AAA / IEC LR03 1,5 V w następujący sposób.

• Poluzuj śrubę na pokrywie baterii śrubokrętem krzyżakowym.
• Wyciągnij baterie i włóż nowe. Zwróć uwagę na ilustrację na komorze baterii, aby sprawdzić biegunowość baterii.
• Zamknij pokrywę baterii i ponownie dokręć śrubę.

Przed przystąpieniem do jakichkolwiek kontroli upewnij się, że pokrywa baterii jest zamknięta.

Specyfikacja techniczna

Zakres napięcia 0,5 V...1 000 V AC True RMS (16 2/3...950 Hz), 0,5 V...1,500 V DC (±)

Napięcie znamionowe LED 12/24/50/120/230/400/690/1000 V, AC (16 2/3...950 Hz), DC(±)

Tolerancje LED zgodnie z EN 61243-3

Wskaźnik LED ELV > 50 V AC, > 120 V DC

Odpowiedni czas < 0,5s (LED); < 1s (LCD)

Obszar LCD 0.5V...1000V AC, 1500V DC

Rozdzielczość LCD 0,1 V (<10 V) i 1 V (> 10 V)

Dokładność LCD 3% + 3 cyfry > 10 V, 3% + 5 cyfr < 10 V

Współczynnik szczytu 1 ... 10V: CF >2,5 / >10 ... 300 V: CF=5 / >300V...500V: CF=3 / >500V...750V: CF=2 / >750V CF=1,5

Wskaźnik przepelnienia LCD „OLEJ”

Prąd bezpieczeństwa Jest < 3,5 mA (przy 1000 V)

Operacja pomiarowa 30 s ON (czas pracy), 240 s OFF (czas przywracania)

Zużycie baterii około 80mA

Test fazy jednobiegunowej 100...1000 V AC (40...70 Hz)

Test pola wirującego 170...1000 V międzyfazowe, AC 40...70 Hz

Test ciągłości Zakres pomiarowy 0...500 kΩ + 50%

Test NCV 100...1000 V AC do ziemi (50/60 Hz)

Test rezystancji Zakres pomiarowy 0...1,999 Ω ± (5% + 10 cyfr); Rozdzielczość: 1Ω

Pomiar częstotliwości 1...950 Hz +/- (5% + 5 cyfr); rozdzielczość: 1 Hz; 10...1000VAC

Bateria 3 V (IEC LR03 1,5 V x 2)

Test diody 0...2 V (+/- 5 % 10 cyfr); Rozdzielczość: 0,01 V

Temperatura praca -15...50 °C; -20...60°C przechowywanie, bez kondensacji

Wilgotność 85% wilgotności względnej maks.

Wysokość do 2000 m²

Kategoria pomiarowa KOT. III 1000V / KAT. IV 600V

Normy EN61243-3:2014

Stopień zanieczyszczenia 2

Ochrona IP64

Czyszczenie i przechowywanie

Przy eksploatacji zgodnie z instrukcją obsługi testery napięcia nie wymagają specjalnej konserwacji.

Przed czyszczeniem testery napięcia należy odłączyć od wszystkich obwodów pomiarowych.

Tester napięcia można czyścić wilgotną szmatką i odrobiną łagodnego domowego środka czyszczącego. Nigdy nie używaj ostrych detergentów lub rozpuszczalników do czyszczenia. Po oczyszczeniu urządzenie nie może być używane, dopóki nie jest całkowicie suche.

Nie wystawiaj urządzenia na bezpośrednie działanie słońca, deszczu lub rosy.

Jeśli urządzenie nie jest używane przez dłuższy czas, baterie należy wyjąć, aby zapobiec niebezpieczeństwu lub uszkodzeniom spowodowanym możliwym wyciekiem baterii.

Instrukcje bezpieczeństwa

• Zależności od impedancji wewnętrznej testera napięcia, istnieją różne sposoby wyświetlania „dostępnego napięcia roboczego” lub „niedostępnego napięcia roboczego”, jeśli występuje napięcie zakłócające.
• Tester napięcia o stosunkowo niskiej impedancji wewnętrznej nie wskaże wszystkich napięć zakłócających o pierwotnej wartości powyżej ELV w porównaniu z wartością odniesienia 100 kOhm. W kontakcie z testowanymi częściami systemu, tester napięcia może tymczasowo zmniejszyć napięcia zakłócające do poziomu poniżej ELV poprzez rozładowanie; jednak po wyjęciu testera napięcia napięcie zakłócające powróci do pierwotnej wartości.
• Jeśli wskazanie „Obecność napięcia” nie pojawia się, zdecydowanie zaleca się podłączenie uziemienia przed rozpoczęciem pracy.
• Tester napięcia o stosunkowo wysokiej impedancji wewnętrznej nie wskaże wyraźnie „niedostępnego napięcia roboczego” w porównaniu z wartością odniesienia 100 kOhm, jeśli występuje napięcie zakłócające.
• Jeśli dla części, która jest uważana za odłączoną od systemu, pojawi się komunikat „Obecność napięcia”, zalecamy pilnie podjęcie dodatkowych działań (np. użycie odpowiedniego testera napięcia, kontrola wzrokowa punktu odłączenia w sieci elektrycznej itp.) wykryć „Niedostępne napięcie robocze” testowanej części systemu i określić, czy napięcie wyświetlane przez tester napięcia jest napięciem zakłócającym.
• Detektor napięcia podający dwie wartości impedancji wewnętrznej przeszedł pomyślnie test swojej konstrukcji pod kątem obsługi napięć przejściowych i jest w stanie (w granicach technicznych) odróżnić napięcie robocze od napięcia przejściowego oraz bezpośrednio lub pośrednio wskazać typ napięcia.

Serwis i gwarancja

Jeśli urządzenie nie działa, masz pytania lub potrzebujesz informacji, skontaktuj się z autoryzowanym serwisem narzędzi Wiha:

Obstuga klienta

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

NIEMCY

Telefon: [phone]

W przypadku uszkodzenia mienia lub obrażeń ciała spowodowanych nieprzestrzeganiem tych instrukcji, gwarancja traci ważność. Producent nie ponosi odpowiedzialności za szkody następcze!

Obsah

Úvod 4
