GEBRUIKSAANWIJZING 44319 Wiha

12.700V AC/DC DCT 57000N 230Ω x 18.4Ω F-DC, R-400Hz CE AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Table des matières

Over deze handleiding 22

Symbolen in deze handleiding 22

Overzicht 22

Levering 22

Functiemogelijkheden 23

Apparaatdelen 23

Symbolen op uw apparaat 23

Voor uw veiligheid 24

Beoogd gebruik 24

Fisen aan de gebruiker 24

Restgevaren 24

Voor het gebruik 24

Veiligheid voor het gebruik 24

Zelfcontrollo (zelftest) 29

Bediening 26

Spanningstest 26

Econpoligo fasocontrole 26

Draaiveldcontrole 26

Doorgangs-/diodencontrole 26

Data-hold-functie 27

Vorvang do batterijen 27

Na het gebruik....27

Onderhoud 27

Transport en opslag....27

Atvoer 27

Ondernoud en probleemoplossing 27

Service on garantie 28

Over deze handleiding

Deze handleiding maakt het mogelijk om de "spanningszoeker en doorgangstester 12 - 1.000 V AC, CAT IV" (hierna "apparaat" genoemd) veilig en efficiënt te gebruiken. Bewaar deze handleiding voor later gebruik! Lees deze handleiding vóór het begin van alle werkzaamheden. Voorwaarde voor veilig werken is de naleving van alle veiligheids- en handelingsaanwijzingen in deze handleiding. Neem de plaatselijke ongevallenpreventievoorschriften en algemene veiligheidsbepalingen voor het toepassingsgebied van het apparaat in acht.

Deze handleiding is auteursrechtelijk beschermd.

De terbeschikkingstelling van deze handleiding aan derden, vermenigvuldgingen op enigerlei wijze en in enigerlei vorm – ook als uittreksels – alsmedo de benutting en/of mediedeling van de inhoud zijn zonder schriftelijke goedkeuring van Wiha Werkzeuge GmbH, hierna "producent" genoemd, behalve voor interne doeleinden niet toegestaan. Overtredingen verplichten tot schadevergoeding. De producent behoudt zich het recht voor om andere claims te laten gelden.

Symbolen in deze handleiding

WAARSCHUWING!

Dit symbool wijst op een mogelijkkerwijs gevaarlijke situatie, die tot de dood of omstig lotsol kan leiden, als hij niet gemeden wordt.

MILIEUBESCHERMING!

Dit symbool wijst op mogelijke gevaren voor het milieu.

INFO!

Met dit symbool worden nuttige tips en adviezen alsmede informatie voor een efficiënte en storingsvrije werking benadrukt.

Overzicht

Levering

• 1x spanningszoeker en doorgangstester
• 2x batterij 1,5 V AAA
- 2x 4 mm-testpuntadapter (afschroefbaar)
• 2x testpuntbescherming
• 1x bedieningshandleiding

Functiemogelijkheden

• Hoogste veiligheidsniveau CAT IV 1.000 V
- Spanningsweergave tot 1.000 V AC / 1.500 V DC
- Polariteitsweergave
• Geïntegreerde meetpuntverlichting
- Auto Power On/Off

• Led-display en extra verlicht lc-display
• Eenpolige fasecontrole
• Draaiveldcontrole
• Akoestische en optische doorgangs-/diodencontrole

Apparaatdelen

1 4 mm-testpuntadapter (afschroefbaar)
② Testpunt L2+
3 Meetpuntverlichting
4 Akoestische en optische waarschuwing voor gevaarlijke spanning (> 50 V AC / > 120 V DC)
b Optische doorgangs- en diodencontrolo
6 Draaiveldcontrole links/rechts
7 Verlicht le display met spannings, polariteits- en batterijweergave

⑧ Toets [meetpuntverlichting]
9 Batterijvak
10 2x batterij 1,5 V AAA
11 Batterijvakdeksel met kruiskopschroef (PH1)
12 Behuizing beschermd tegen stof en binnendringen van spatwater (beschermingsklasse IP64) met rubberon groepvlakken
13 Led-display
14 Testpunt L1

Symbolen op uw apparaat

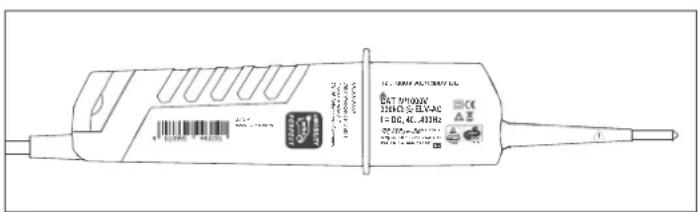

Achterkant van het apparaat (typeplaatje)

Dubbel geïsoleerde en/of versterkte isolatie conform klasse II van EN 61140. Beschorming tegen een olektrischo schok.

Het apparaat is door TÜV Rheinland gecertificeerd en heeft het volgens het Duitse recht wettelijk geregelde keurmerk voor „Geteste veiligheid“.

Apparaat voor werkzaamheden onder spanning.

CAT IV Hoogste veiligheidsniveau. Geldt voor test- en meetcircuits, die met de bron van de laagspannings-netstroominstallatie verbonden zijn.

CE Het apparaat voldoet aan de Europese eisen.

Het apparaat en het toebehoren niet met de restaïval afvoeren (zie hoofdstuk „Afvoer“ op pagina 27).

Led-display

Fr klinkt een akoestisch signaal bij vastgestelde doorgang, bij een gevaarlijke spanning (> 50 V AC / > 120 V DC) en bij vastgestelde spanning bij de eenpolige fasecontrole.

De ELV-led brandt bij een gevaarlijke spanning (> 50 V AC / > 120 V DC) en bij vastgestelde spanning bij de eenpolige fasecontrole. Ock als de batterijer leeg zijn, toont het apparaat door het branden van de ELV-led een gevaarlijke spanning.

Rx O Brandt bij vastgestelde doorgang (tot ca. 500 kΩ) (zie hoofdstuk „Doorgangs-/diodencontrolo“ op pagina 26).

L R Led R brandt bij een draaivolgorde naar rechts. Led L brandt bij een draaivolgorde naar links (zie hoofdstuk „Draaiveldcontrole“ op pagina 26).

^12 ♀ Toont de spanningspolariteit op de volgende manier: AC: led + en -12 V branden + DC: led +12 V brandt - DC: led -12 V brandt en “-” wordt op het lc-display weergegeven (zie hoofdstuk „Spanningstest“ op pagina 26)

50 ○ Toont de gemeten spanning. Bij een 230 V-contactdoos bijv. branden de leds 24 ○ tot 230. De volgende spanningen kunnen door de leds worden weergegeven: 12, 24, 50, 120, 230, 400, 690, 1.000 V.

lc-display

Symbool brandt bij laag batterijniveau.

0000 Toont de gemeten waarde.

HOLD De data-hold-functie is geactiveerd.

v Symbool brandt bij gemeten spanning.

Voor uw veiligheid

Beoogd gebruik

Het apparaat dient voor het leslen van elektrische wisselvelden. Het apparaat is uitsluitend bestemd voor de in deze handleiding beschreven toepassingen, zoals spannings-, eenpolige fase-, draaiveld-, doorgangs- en diodencontroles. Het apparaat mag uitsluitend in het aangegeven nominale spanningsbereik en in elektrische installaties tot 1.000 V AC / 1.500 V DC worden gebruikt.

Tot het beogde gebruik behoort ook de naleving van alle informatie in deze handleiding. Ieder buiten het beogde gebruik uitgaand of ander soort gebruik wordt beschouwd als verkoerd gebruik.

Verkeerd gebruik

• Als de testpunten L1- ⑭ of L2- ② gebogen zijn, het apparaat niet meer gebruiken.
• Gebruik de testpunten L1- of L2+ uitsluitend voor het testen van een spanning.
• Gebruik de aanwijzende signalen van het apparaat niet voor meetdoeleinden.

Eisen aan de gebruiker

Als gebruikers zijn elektromonteurs of vakkundige personen toegestaan, die daarvoor opgeleid zijn en met betrekking tot de bediening van het apparaat de aan het proces verbonden risico's en het voorkomen ervan kennen.

Als gebruikers zijn uitsluitend personen toegestaan, waarvan te verwachten is dat ze hun werk betrouwbaar uitvoeren. Personen, waarvan het reactievermogen boïnvloed is, bijv. door drugs, alcohol of medicijnen, zijn niet toegestaan.

De gebruiker is op basis van zijn opleiding, kennis en ervaringen alsmede kennis van de ter zako geldende normen on bopalingen in staat om werkzaamhoden met hot apparaat vakkundig en conform de veiligheidseisen uit te voeren. De gebruiker is bovendien in staat om aan deze werkzaamheden gekoppelde gevaren zelfstandig te horkonnen on te vormijden.

Restgevaren

Het apparaat voldoet aan de stand van de techniek en de actuele veiligheidseison. Desalniettemin is er sprake van restgevaren, die vereisen met beleid te werk te gaan.

Letselgevaar bij verkeerde omgang met batterijen!

Bij verkoord gebruik kunnen batterijen exploderen of kan or voor de gezondheid schadelijke vloeistot lekken. Bij contact met de vloeistot van batterijen bestaat letsel- en levensgevaar.

• Probeer nooit batterijen te laden.
- Maak geen kortsluiting van de contacten "+" en"-" van de batterij.
- Stel de batterijen niet bloot aan natheid of vocht.
- Verander de vorm van de batterijen niet, open de batterijen niet en haal ze niet uit elkaar.
- Houd batterijen uit de buurt van een warme omgeving.
- Bij huidcontact met gelekte vloeistof wast u de betroffen plek grondig met water af.
- Bij oogcontact met gelekte vloeistof spoelt u het oog met schoon water uit en neemt u contact op met een arts.
- Bij het inslikken van gelekte viceistof spoelt u uw mond uit, drinkt u overvloedig water en neernt u contact op met een arts. Wek overgeven niet op.

Levensgevaar door elektrische spanning!

Bij aanraking met spanningsvoerende delen bestaat direct levensgevaar door elektrische schok.

• Bij beschadiging van de isolatie maakt u het apparaat meteen spanningsvrij en gebruikt u het defecte apparaat niet meer.
• Voor niet zelfstandig reparaties uit aan het apparaat, maar noom contact op met de klantenservice.
• Ioud het apparaat uit de buurt van natheid en vocht om een kortsluiting te vermijden.

Voor het gebruik

Veiligheid voor het gebruik

• Controleer voor iedere bediening het apparaat op perfecte werking aan een bekende spanningsbron, bijv. aan een 230 V-contactdoos. Let op kapotte kabels en lekkende batterijen.
• Houd het apparaat bij de bediening vast aan de daarvoor voorziene greepvlakken, raak de testpunten L1- ⑭ en L2+ ② nooit aan en bedek het lod display (13) en lc-display (7) niet.
• Houd het apparaat uit de buurt van natheid, vocht en explosiegevaarlijke omgeving.
• Controleer voor iedere bediening de functionaliteit van de batterijen ⑩ en vervang deze indien nodig.

BEDIENINGSHANDLEIDING

• Gebruik het apparaat niet bij geopend batterijvak ⑨!

• Als uw veiligheid niet meer gegarandeerd is, schakelt u het apparaat uit en beveiligt u het tegen opnieuw gebruiken. De veiligheid is bijv. in de volgende gevallen niet meer gegarandeerd:

• De behuizing 12 is kapot of er zijn scheuren in de behuizing.

• Het apparaat voert de noodzakelijke controles niet meer perfect uit.
• Het apparaat is te lang onder ongunstige omstandigheden opgeslagen (zie hoofdstuk „Transport en opslag" op pagina 27).
• Het apparaat is tijdens het transport beschadigd.
• Er lekt vloeistof uit de batterijen.
• De kabels van het apparaat zijn beschadigd.

- Gebruik het apparaat uitsluitend bij omgevingstemperaturen van -5 tot +40 °C en bij een max. relatieve luchtvochtigheid van 85%. Alleen daardoor kan een exacte meetwaarde gegarandeerd worden.

- Zorg er in geval van sterk achtergrondgeluid zorgt voor dat het akoestische signaal van het apparaat ook te horen is.

Alhankelijk van de interne impodantie van de spanningszocker zijn or bij aanwezigheid van stoorspanning verschillende mogelijkheden voor de weergave "Bedrijfsspanning aanwezig" of "Bedrijfsspanning niet aanwezig".

- Een spanningszooker met relatief lago interno impodantie zal vorgoleken met de referentiewaarde 100 kΩ niet alle stoorspanningen met een oorspronkelijke waarde boven ELV weergeven. Bij contact met de te controleren installatiedelen kan de spanningszoeker de stoorspanningen door ontlading tijdelijk tot een niveau ondor ELV laten dalon; na het verwijdoren van de spanningszooker noomt de stoorspanning echter weer zijn oorspronkelijke waarde aan. Als de weergave "Spanning aanwezig" niet verschijnt, wordt dringend aanbevolen om voor het begin van de werkzaamheden de aardingsvoorziening aan te brengen.

- Een spanningszoeker met relatief hoge interne impedantie zal vergeleken met de referentiewaarde 100 kΩ bij aanwezige stoorspanning "Bedrijfsspanning niet aanwezig" niet eenduidig weergeven. Als de weergave "Spanning aanwezig" bij een deel verschijnt dat als losgekoppeld van de installatie beschouwd wordt, wordt dringend geadviscerd om met aanvullende maatregelen (bijv. gebruik van een geschikte spanningszoeker, visuele controle van de scheidingsplaats in het elektrische net enz.) de toestand "Bedrijfsspanning niet aanwezig" van het te controleren installatiedeel aan te tonen en vast te stellen dat de door die spanningszoeker getoonde spanning een stoorspanning is.

- Een spanningszoeker met de aanduiding van twee waarden van de interne impedantie heeft de controle van zijn uitovering voor de behandeling van stoorspanningen doorstaan en is (binnen de technische grenzen) in staat om bedrijfsspanning van stoorspanning te onderscheiden en het aanwezige spanningstype direct of indirect weer te geven.

Auto Power On/Off

Auto Power On

- Het apparaat en de meetpuntverlichting ③ worden automatisch ingeschakeld, als er een spanning van meer dan ca. 6 V AC/DC aanwezig is, of bij een eenpolige fasecontrole bij de testpunt L2+ ②).

- Als u de toets [ ] ⑧ indrukt, worden het apparaat en de meetpuntverlichting ingeschakeld.

Auto Power Off

- Het apparaat en de meetpuntverlichting ③ worden na 30 s automatisch uitgeschakeld, als de testpunten L1- ⑪ en L2- ② geen signaal ontvangen.

- U kunt het apparaat en de meetpuntverlichting ook handmatig uitschakelen. Druk daarvoor de toets [ ] 8 langer dan 6 s in.

Zelfcontrole (zelftest)

Het apparaat beschikt over een zelfcontrole, om uw veiligheid te garanderen. Bij de eigencontrole worden alle leds op het led-display ⑬, alle symbolen op het lc-display ⑦, het akoestische signaal alsmede de meetpuntverlichting ③ op werking gecontroleerd.

Voer voor en na iedere bediening een zelfcontrole uit, om de functionaliteit van het apparaat vast te stellen.

Voer daarvoor de volgende stappen uit:

Voer geen spanningstest uit terwijl de zelfcontrole geactiveerd is!

1. Schakel het apparaat uit, terwijl u ervoor zorgt dat de testpunten L1-⑭ en L2+② geen signaal ontvangen. Na 30 s schakelen het apparaat en meetpuntverlichting automatisch uit.

U kunt het apparaat en de meetpuntverlichting ook handmatig uitschakelen. Druk daarvoor de toets [★] ⑤ langer dan 6 s in.

1. Sluit de fases L1- en L2+ even, door beide testpunten L1- en L2+ bijeen te houden. Alle leds, alle symbolen op het lc-display en de meetpuntverlichting branden. Hot akocstische signaal is 3 s lang hoorbaar.

2. Als alle of afzonderlijke leds alsmede symbolen op het ic-display of de meetpuntverlichting niet branden of het akoestische signaal niet klinkt, kan het apparaat niet veilig gebruikt worden. Vervang de batterijen (zie hoofdstuk „Vervang do batterijen“ op pagina 27) on start do zelfcontrole opnieuw.

3. Als de zeitcontrole opnieuw mislukt, is het apparaat niet veilig en mag het niet gebruikt worden. Neem contact op met de klantenservice (zie hoofdstuk „Servico on garantie“ op pagina 28).

Als u de batterijen vervangt, start de zelfcontrole automatisch.

Bediening

Spanningstest

1. Houd beide testpunten L1- ⑭ en L2+ ⑦ op het te controleren object.

- De spanning wordt door de leds en op het lc-display ⑦ weergegeven.

- Als de spanning van 50 V AC / 120 V DC overschreden wordt, klinkt bovendien een akoestisch signaal.

- De spanningspolariteit wordt op de volgende manier weergegeven: AC: led + en -12 V branden

- DC: led -12 V brandt en „-“ wordt op het lc-display weergegeven

- Als aan de testpunt L2+ een negatieve/positieve spanning aanwezig is, wordt er een -/+ voor de waarde op het lc-display weergegeven.

Tijdens de spanningstest kan de led L of R oplichten.

De testpunten L1- en L2+ hebben in de gefixeerde toestand dezelfde afstand als de contactopeningen van een contactdoos, d.w.z. een controle met één hand is mogelijk.

Eenpolige fasecontrole

De controle van een stroomkring mag niet alleen van deze eenpolige fasetest afhankelijk gemaakt worden. Voer ook een spanningstest uit, om een exact resultaat te verkrijgen.

Het kan zijn dat een nauwkeurige meting niet bereikt kan worden, als de isolatie-/aardingsvoorwaarden van de gebruiker of van het geteste object niet goed genoeg zijn, bijv. bij geïsoleerde vloer en gelakte oppervlakken.

1. Houd de testpunt L2+ ② op het te controleren object.

De ELV-led brandt. Er klinkt een akoestisch signaal, als de spanning meer dan ca. 100 V AC bedraagt.

Draaiveldcontrole

Led L en R kunnen met verschillende leidingsystemen gebruikt worden, maar alleen bij een draaistroom-viergeleidersysteem krijgt u een exact testresultaat.

Het kan zijn dat een nauwkeurige meting niet bereikt kan worden, als de isolatie-/aardingsvoorwaarden van de gebruiker of van het geteste object niet goed genoeg zijn, bijv. bij geïsoleerde vloer en gelakte oppervlakken.

Het apparaat herkent de faseverhogingsvolgorde met betrekking tot u als aarde.

1. Pak de grepen over het gehele oppervlak vast, om een capacitieve koppeling met aarde te garanderen.

2. Houd beide testpunten L1- ⑭ en L2+ ② op het te controleren object.

De spanning van fase naar fase wordt door de leds weorgogoven:

Led R brandt bij een draaivolgorde naar rechts.

Led L brandt bij een draaivolgorde naar links.

1. Voer nu een tegencontrole met verwisselde testpunten L1- en L2+ uit.

De draaivolgorde moet daarbij altijd veranderen.

Doorgangs-/diodencontrole

1. Het te controleren object moet spanningsvrij zijn. Voer daarvoor een spanningstest uit (zie hoofdstuk „Spanningstest" op pagina 26).

2. Schakel het apparaat in, door beide testpunten L1- ⑭ en L2+ ② bijeen te houden of de toets [ ] ⑧ in te drukken.

3. Houci beide testpunten 1- en 1-2+ op het te controleren object. Bij doorgang (tot ca. 500 kΩ) brandt de led Rx en klinkt er een akoestisch signaal. Als er geen doorgang vastgesteld wordt, schakelt het apparaat na ca. 30 s automatisch uit.

Als het apparaat uitgeschakeld is en er een doorgang vastgesteld wordt, schakelt het apparaat automatisch weer in.

Bij dioden brandt de led Rx en klinkt er een akoestisch signaal, als L1- op de anode en L2+ op de kathode aangesloten zijn. Als het apparaat omgekeerd op de diode aangesloten is, wordt geen doorgang weergegeven.

BEDIENINGSHANDLEIDING

Data-hold-functie

In de data-hold-modus toont het apparaat op het lc-display ⑦ altijd alleen de laatst opgeslagen meetwaarde. In de data-hold-modus wordt het lc-display niet geupdatet, onafhankelijk van het feit of het apparaat op een onder spanning staand of een spanningsvrij object aangesloten is. De ieds tonen altijd de actueel gemeten spanning, ook als u zich in de data-hold-modus bevindt.

1. Om de data-hold-functie te activeren, drukt u langer dan 2 s op de toets [8]. Er klinkt een akoestisch signaal en op het lc-display wordt de laatst gemeten waarde alsmedo hot symbool "HOLD" woorgegoven.

2. Om de data-hold-functie te deactiveren, drukt u opnieuw langer dan 2 s op de toets [☐]. Er klinkt een akoestisch signaal en op het lc-display wordt de laatst gemeten waarde alsmede het symbool "HOLD" weergegeven.

Vervang de batterijen

Controleer of het apparaat spanningsvrij is, voordat u de batterijen vervangt. Voer voor de zekerheid een spanningstest uit (zie hoofdstuk „Spanningstest“ op pagina 26).

De batterijen ⑩ moeten onder de volgende omstandigheden vervangen worden:

- De doorgangstest kan niet meer succesvol uitgevoerd worden.

- Op het lc-display ⑦ brandt het symbool

1. Draai de schroef op de batterijvakdeksel ⑪ los.

2. Verwijder de batterijvakdeksel.

3. Verwijder de twee lege batterijen en voer deze milieuvriendelijk af (zie hoofdstuk „Afvoer“ op pagina 27).

4. Plaats twee nieuwe batterijen (1,5 V AAA) in het batterijvak ⑨.

Let bij het plaatsen van de batterijen op de correcte uitlijning conform de markering op het batterijvak.

1. Schroef de batterijvakdeksel weer vast.

Controleer voor iedere bediening of het batterijvak gesloten is.

Als u de batterijen vervangt, start de zelfcontrole automatisch (zie hoofdstuk „Zelfcontrole (zelftest)“ op pagina 25).

Na het gebruik

Onderhoud

- Schakel het apparaat voor ieder onderhoud uit en controleer of het apparaat spanningsvrij is.

- Reinig het apparaat regelmatig door afvegen met een licht vochtige doek.

- Gebruik geen schuur- of oplosmiddelen.

- Houd de greepoppervlakken droog, schoon en vrij van olie en vet.

- Controleer regelmatig of het apparaat en het toebehoren perfect functioneren, niet klennen, niet afgebroken en niet beschadigd zijn.

Transport en opslag

- Stel het apparaal niet aan direct zonlicht, hoge temperaturen of vocht bloot.

- Verwijder de batterijen, als u het apparaat voor langere tijd niet gebruikt, transporteert of opslaat.

Afvoer

Gevaar voor het milieu door verkeerde afvoer!

Door verkeerde afvoer kunnen gevaren voor het milieu ontstaan.

- Verwijder de batterijen, voordat u het apparaat afvoert.

- Voer de batterijen en het apparaat niet met het restafval af.

- Laat elektronisch afval en elektronische componenten door goedgekeurde vakbedrijven afvoeren.

- Informeer uzelf in geval van twijfel over de milieuvriendelijke afvoer bij de plaatselijke gemeentelijke instanties of speciale afvalverwijderingsbedrijven.

Onderhoud en probleemoplossing

- Het apparaat is onderhoudsvrij, indien u het apparaat conform de handleiding gebruikt.

- Als het apparaat niet meer functioneert, neem dan contact op met een geautoriseerde klantenservice voor Wiha-gereedschappen.

- Als de testpunten L1- en L2+ gebogen zijn, het apparaat absoluut niet meer gebruiken!

- Verwijder de batterijen, als u het apparaat voor langere tijd niet gebruikt, transporteert of opslaat.

- Laat beschadigde delen vóór het gebruik repareren.

• Voer zelf geen foutoplossingen uit!

- Geof bij alle vragen en bestellingen van reserveondordolen het artikelnummer conform typeplaatje (zie hoofdstuk „Typeplaatje“ op pagina 28) van uw apparaat aan.

- Informatie over reparatie en onderhoud, explosietekeningen en informatie over resorveonderdelen vindt u ook op: www.wiha.com

Service en garantie

Als het apparaat niet meer functioneert, u vragen hebt of informatie nodig hebt, neem dan contact op met een geautoriseerde klantenservice voor Wiha-gereedschappen:

Klantenservice

Bij materiële schade of persoonlijk letsel veroorzaakt door het niet in acht nemen van deze handleiding komt de garantie te vervallen. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!

Technische gegevens

Weergave 13 leds, lc-display met 4 posities

Achtergrondverlichting ja

Polariteitsweergave automatisch

Spanningsbereik ± 12/24/50/120/230/400/690/1.000 V 12 - 1.000 V AC / 12 - 1.500 V DC

Frequentiemeetbereik 40 – 400 Hz

Ingangsstroom ≤ 3,5 mA (690 V AC) ≤ 6 mA (1.500 V DC)

Fenpolige fasecontrole 100 - 1.000 V AC

Draaiveldcontrole 170 - 1.000 V

Akoestische en optische doorgangs-/ 0 - 500 kΩ - 50% diodencontrole

Overspanningscategorie CAT IV 1.000 V

4 mm-testpuntadapter afschroefbaar

Afmetingen (lxbxh) 240 x 75 x 30 mm

Gewicht ca. 270 g

Led-display (ELV) > 50 V AC / > 120 V DC Werkelijke tijd van het led display 1 s

(bij 100% nominale spanning)

Nauwkeurigheid lcd-bereik ± 3 % ± 3 Digit (± 6 - 1.000 V AC / 6 - 1.500 V DC)

Icd-resolutie 1 V

Icd-bereiksoverschrijdingsweergave OL

Pickstroom ≤ 3,5 mA (bij 1.000 V)

Meetduur 30 s AAN/bedrijfstijd, 240 s UIT/hersteltijd

Intern batterijverbruik ca. 80 mA

Batterij 2x 1,5 V AAA / IEC LR03 Bedrijfslempereatuur -5 tot +40 °C

Opslagtemperatuur -20 tot +70 °C

Max. relatieve luchtvochtigheid 85 %

Max. hoogte voor de spanningstest 2.000 m

Vervuilingsgraad 2

Het typeplaatje bevindt zich op de achterkant van het apparaat.
