NÁVOD K OBSLUZE 44319 Wiha
Symboly v tomto návodu 78
Přehled 78
Rozsan dodávky 78
Přehled funkcí 79
Časti prístroje 79
Symboly na vašem přístroji....79
Pro vaši bezpečnost 80
Použivání v souladu s určením 80
Požadavky na uživatele 80
Zbytková nebezpečí 80
Před použitím 80
Bezpečnost před použitím .....80
Automatické zapinání/vypínání 81
Vlastní kontrola (autodiagnostický test) 81
Obsluha 82
Zkoušení napětí 82
Jednopólové zkoušení fází 82
Zkoušení tcčivého pole 82
Zkoušení průchodnosti/diod 82
Funkce Data Hold 83
Výměna batorií 83
Po použití 83
Péče 83
Přeprava a skladování 83
Likvidace 83
Údržba a odstraňování závad....83
Servis a záruka....84
Technické údaje 84
Typový štítek....84
O tomto návodu
Tento návod umožňuje bezpečné a etektivní používání „zkoušečky napětí a průchodnosti 12–1 000 V AC, CAT IV“ (dále jen „přístrojí). Návod si uschovejte k pozdejšimu použíl! Před zahájením všech prací si přečtěle návod. Předpokladem bezpečné práce je dodržování všech bezpečnostních upozornění a pracovních pokynů uvedených v tomto návodu. Dodržujte místní předopisy o bezpečnosti a ochraně zdraví při práci a všeobecná bezpečnostní ustanovení platná pro oblast používání přístroje.
Tento návod je chráněn autorským právem.
Přenechávat tento návod jiným osobám, jakýmkoi způsobem ho – i jen v částech – rozmnožovat nebo komerčně využívat a/nebo sdělovat jeho obsah bez píserrného souhlasu společnosti Wiha Werkzouge GmbH (dálco jen „výrobocí“) jo zakázáno; výjimku tvoří případy, kdy je tak činěno k internim účelům. Jednání v rozporu s výše uveclenými ustanoveními zavazuje k náhradě škody. Výrooce si vyhrazuje právo na uplatnění dalších nároků.
Symboly v tomto návodu
VÝSTRAHA!
Tento symbol upozorňuje na potenciáně nebezpečnou situaci, která – pokud jí nepředejdete – může zapřičinit smrtelný úraz nebo těžká poranění.
OCHRANA ŽIVOTNÍHO PROŠTŘEDÍ!
Tento symbol upozorňuje na možná nebezpečí ohrožující životní prostředí.
INFORMACE!
Tento symbol zdůrazňuje užitočné tipy a doporučení a také informace pro efektivní a bezporuchový provoz.
Přehled
Rozsah dodávky
• 1× zkoušečka napětí a průchodnosti
• 2× baterie 1,5 V AAA
- 2× adaptér se zkušebním hrotem 4 mm (lze odšroubovat)
• 2× chránič zkušebních hrotů
• 1× návod k použití
Přehled funkci
- Nejvyšší stupeň bezpečnosti CAT IV 1 000 V
- Indikace napětí až 1 000 V AC / 1 500 V DC
- Indikace polarity
- Integrované osvětlení měřeného místa
• Automatické zapínání/vypínání
• LED indikatory a doplňkový osvětlený LCD displej
• Jednopólové zkoušení fází
• Zkoušení točivého pole
- Akustické a optické zkoušení průchodnosti/diod
Části přístroje
1 Adaptér se zkušebním hrotem 4 mm (lze odšroubovat)
⑧ Tlačítko [Osvětlení měřeného místa ※]
2 Zkušební hrot L2+
9 Přihrádka na baterie
③ Osvětlení měřeného místa
10 2× baterie 1,5 V AAA
4 Akustická a optická výstraha před nebezpečnýrn napělím (>50 V AC / >120 V DC)
11 Krytka příhrádky na baterie s křížovým šroubern (PH1)
5 Optické zkoušení průchodnosti a diod
12 Pouzdro chráněné proti proniknutí prachu a střikající vody (stupeň krytí IP64) s pogumovanými úchopy
6 Zkoušení točivého pole doleva/doprava
13 LED indikátory
7 Osvětlený LCD displej s indikací napětí, polarity a baterií
14 Zkušobní hrot L1

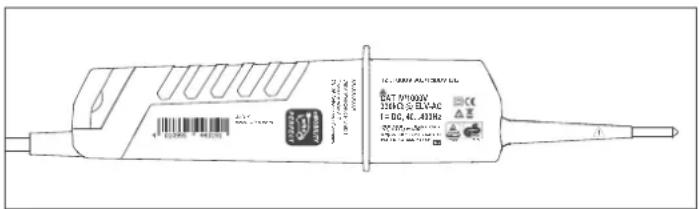

Zadní strana přístroje (typový štítek)
Dvojitá nebo zesiloná izolace podle kategorie II ČSN EN 61140. Ochrana proti zasažení elektrickým proudem.
Přístroj byl certifikován organizací TÜV Rheinland a je opatřen značkou „GS“ („Otestovaná bezpečnost”), jejíž používání upravují německé právní předpisy.
Přístroj k práci pod napětím.
CAT IV Nejvyěší stupeň bezpečnosti. Platí pro zkušební a měřicí obvody propojené se sítovým zdrojem nízkonapěťové elektroinstalace.
CE Přístroj splňuje evropské předpisy.
Přístroj a příslušenství nevyhazujte do směsného odpadu (viz kapitolu „Likvidace“ na straně 83).
LED indikátory
Při zjištění průchodnosti, při nebezpečném napětí (>50 V AC / >120 V DC) a při zjištění napětí při jednopólovérn zkoušení fází se ozve akustický signál.
Při nebezpečném napětí (>50 V AC / >120 V DC) a zjištění napětí při jednopólovém zkoušení fází se rozsvití LED dioda ELV. Nebezpečné napětí indikuje přístroj pornocí LED diody ELV i v případě vybitých baterií.
Svití při zjištění průchodnosti (do cca 500 kΩ) (viz kapitolu „Zkoušení průchodnosti/diod“ na stranč 82).
LED dioda R svití při směru otáčení doprava. LED dioda L svití při směru otáčení doleva (víz kapitolu „Zkoušení točivého pole“ na straně 82).
^12 Indikuje polaritu napětí následujícím způsobem:
AC: svítí LED diody + a -12 V + DC: svítí LED dioda +12 V - DC: svítí LED dioda -12 V a na LCD displeji se zobrazí „-“ (viz kapitolu „Zkoušení napěti“ na straně 82)
50 Indikuje naměřené napělí. Například při zkoušení 230V zásuvky svití LED diody
24○ do 230. I FD diody dokážou indikovat následující napětí: 12, 24, 50, 120, 230, 400, 690, 1 000 V.
LCD displej
Symbol svítí v případě nízkého stavu nabití baterií.
0000 Zobrazení naměřené hodnoty.
HOLD Je aktivována funkce Data Hold.
v
Symbol svítí v případě naměření napětí.
Pro vaši bezpečnost
Používání v souladu s určením
Přístroj slouží ke zkoušení elektrických střídavých polí. Přístroj je určen výhradně k použití k učelům popsaným v tomto návodu. například zkoušení napětí, jednopólové zkoušení tázi nebo zkoušení točivého pole, pruchodnosti a diod. Přístroj se smí používat jen v uvedeném rozsahu jmenovitého napětí a v elektrických zařízeních do 1 000 V AC / 1 500 V DC.
Součástí používání v souladu s určením je i dodržování všech údajů uvedených v tomto návodu. Veškeré používání, které přesahuje rámec používání v souladu s určením nebo se od něj liší, se považuje za chybné používání.
Chybné používání
- Pokud jsou zkušební hroty L1- ⑭ nebo L2+ ② ohnuté, přístroj nadále nepoužívojte.
- Zkušební hroty L1- nebo L2+ používejte vyhradně ke zkoušení napětí.
- Signály indikované přístrojem nepoužívejte k účelům měření.
Požadavky na uživatele
Přístroj smějí používat pracovníci s elektrotechnickou kvalifikací nebo odbornící s odpovídající kvalifikací, kleň znaji ohrožení související s procesem používání přístroje a vědí, jak mu předejít.
Přístroj smějí používat pouze osoby, od nichž lze očekávat, že budou svou práci vykonávat spolchlivě. Přístroj nesměji používat osoby, jejichž reakceschopnost je ovivněna například drogami, alkoholem nebo léky.
Uživatel je na základě svého vzdělání, vědorností, zkušeností a znalosti příslušných norom a ustanovoni echopen odborně a bezpečně provádčt práce s přístrojom. Uživatel je mimoto sám schopen rozpoznat nebezpečí spojená s těmito pracemi a předejít jim.
Zbytková nebezpečí
Přístroj odpovídá stavu techniky a aktuálním bezpečnostním požadavkům. Přesto z něj vyplývá zbylkové nebozpoči, které vyžaduje obozřetný postup.
Nebezpečí poranění při chybné manipulaci s bateriemil!
Pří chybné manipulaci mohou baterie vybuchnout nebo z nich může vytěct zdraví škodlivá kapalina. V případč styku s kapalinou z batoní hrozi nebezpečí poranění a nebezpečí ohrožení života.
- Baterie se nikdy nepokoušejte dobijet.
- Nezkratujte kontakty „-“ a „-“ baterie.
- Baterie nevystavujte mokru ani vlhkosti.
- Baterie tvarově neupravujte, neotevírejte je a ani je nerozebírejte.
- Baterie uchovávejte mimo vysoké teploty.
- V případě kontaktu vyleklé kapaliny s kůží postižené místo důkladně ornyjte vodou.
- V případě kontaktu vyteklé kapaliny s očima vypláchněte oči čistou vodou a obratře se na lékaře.
- V případě požití vyteklé kapaliny vypláchněte ústa, vypijte velké množství vody a obratře se na lékaře. Nevyvolávejte zvracení.
Nebezpečí ohrožení života elektrickým napětím!
Při styku s díly pod napětím hroží bezprostřední nebezpečí ohrožení života úrazem elektrickým proudem.
- V případě poškození izolace přístroj ihned odpojte od napětí a vadný přístroj nadále nepoužívejte.
- Přístroj sami neopravujte. Potřebujete-li ho opravit, kontaktujte zákaznický servis.
- Přístroj uchovávejte mimo mokro a vlhkost. Zamezíte tak zkratu.
Před použitím
Bezpečnost před použitím
- Před každou obsluhou pomocí známého zdroje napětí, například 230V zásuvky, zkontrolujte, zda přístroj bezvadně funguje. Dávejte pozor na přerušené kabely a vytoklé baloric.
- Přístroj při obsluze držte za úchopové plochy k tomu určené, nikdy se nedotýkejte zkušebních hrotů L1- ⑭ a L2+ ② a nezakrývejte LED indikátory ⑬ ani LCD displej ⑦.
- Přístroj uchovávejte mimo mokro, vlhkost a prostředí s nebezpečím výbuchu.
- Před kažciou obsluhou zkontrolujte funkčnost baterií ⑩ a v případě potřeby je vyměňte.
- Přístroj nepouživejte s olevřenou přihrádkou na baterie ⑨!
- Pokud prěstane být zajištěna vaše bezpečnost, prístroj vypněte a zajistěte ho proti dalšímu používání. Bezpečnost prěstane být zajištěna například v následujících případech:
- Pouzdro 12 je prasklé nebo jsou v něm trhliny.
- Přístroj nedokáže bezvadně provést potřebné zkoušky.
NÁVOD K POUŽITÍ
- Přístroj byl příliš dlouho uskladněn v nepříznivých podmínkách (viz kapítolu „Přeprava a skladování“ na straně 83).
- Při přepravč došlo k poškození přístroje.
• Z baterii vytéká kapalina.
• Kabely přístroje jsou poškozené.
- Přístroj používejte jen při okolní teplotě v rozsahu od -5 °C do -40 °C a při maximální relativní vlhkosti vzduchu 85 %. Jen tak lze zaručit přesné měření.
- V případě velkého okolního hluku se přesvědčte, zda je slyšet akustický signál přístroje.
V závislosti na vnitřní impedanci zkoušečky napětí existuji v případě přítomnosti rušivého napětí různé možnosti indikace přítomnosti či nepřítomnosti provozního napětí.
- Zkoušečka napětí s relativně nízkou vnílřní impedancí nezobrazí ve srovnání s referenční hodnotou 100 kΩ všechna rušivá napětí s původní hodnotou přesahující ELV. V případě kontaktu se zkoušenými částmi zařízení může zkoušečka napětí v důsledku vybití dočasně snížit rušivá napětí až na úroveň nižší nož ELV; po odcbrání zkoušečky napětí so však omonoví původní hodnota rušivého napětí. Pokud nebude zkoušečkou indikována přítomnost napětí, důrazně doporučujeme, abyste před zahájením prací zapojilí uzemňovací zařízení.
- Zkoušečka napětí s relativně vysckou vnitřní impedancí nezobrazi ve srovnání s referenční hodnotou 100 kΩ v případě rušivého napětí jednoznačně nepřítomnost provozního napětí. Pokud bude u některého dílu, který je považován za oddělóný od zařízení, indikována přítomnost napětí, důrazně doporučujeme, abyste pomocí dopříňkových opatření (například použitím vhodné zkoušečky napětí, vizuální kontroly odpojovacího místa v elektrické sití atd.) prokázali stav „nepřítomnost provozního napětí“ na zkoušené části zařízení a určili, zda se u napětí indikovaného zkoušečkou napělí jedná o rušivé napělí.
- Zkoušečka napětí s uvedením dvou hodnot vnitřní impedance úspěšně absolvovala zkoušku svého provedení pro manipulaci s rušivým napětím a je (v rámci technických limitů) schopna odlläit napájecí napětí od rušivého a přímo či nepřímo indikovat přitomný typ napětí.
Automatické zapínání/vypínání
Automatické zapínání
- Přístroj a osvětlení měřeného místa ③ se automaticky zapnou, pokud je přitomno napětí vyšší než cca 6 V AC/DC, nebo při jednopólovém zkoušení fází u zkušebního hrolu L2+ (2).
- Pokud stisknete tlačítko [ ] 8, zapne se přístroj a osvětlení měřeného místa.
Automatické vypínání
- Pokud zkušební hroty L1- ⑭ a L2+ ② nepřijímají signál, přístroj a osvětlení měřeného místa ③ se po uplynutí 30 sekund automaticky vypnou.
- Přístroj a osvětlení měřeného místa lze také vypnout ručně. Za tímto účelem stiskněte na déle než 6 s tlačitko [☐] 8.
Vlastní kontrola (autodiagnostický test)
Přístroj dokáže provádět vlastní kontrolu, která zaručuje vaši bezpečnost. Pří vlastní kontrole se kontroluje funkčnost všech LED diod na displeji LED 13, všech symbolů na LCD displeji 7, akustické signalzace a osvětlení měřeného místa 3.
Vlastní kontrolu provádějte před každou obsluhou a po každé obsluze. Ověřite tím funkčnost přístroje.
Za tímto účelem provedte následující kroky:
Během aktivované vlastní kontroly neprovádějte zkoušky napětíl
-
Vypněte přístroj tím, že zajistíte, aby zkušební hroty L1- ① a L2+ ② nepříjímały signál. Po uplynutí 30 sekund se přístroj a osvětlení měřeného místa automaticky vypnou.
i Přístroj a osvětlení měřeného místa lze také vypnout ručně. Za tímto účelem stiskněte na déle než 6 s tlačítko [ ] 8. -
Zkratujte fáze L1- a L2+ tím, že k sobě přiložite zkušební hroty L1- a L2+. Všechny LED diody, všechny symboly na LCD displeji a osvětlení měřeného místa svítí. Na 3 s se ozve akustický signál.
-
Pokudí by nesvitila žádná nebo některá z LED diod nebo symboly na LCD displeji nebo osvětlení měřeného místa či se neczval akustický signál, nelze přístroj bezpečně používat. Vyměňte baterie (viz kapítolu „Výměna bateriň” na straně 83) a znovu spusťe vlastní kontrolu.
-
Pokud vlastní kontrola opčt neproběhne úspěčně, přístroj není bezpočný a nesmí se používat. Kontaktujte zákaznický servis (viz kapitolu „Symboly v tomto návodu“ na straně (8).
Když vyměníte baterie, vlastní kontrola se spustí automaticky.
Obsluha
Zkoušení napětí
- Přidržte zkušební hroly L1 ⑭ a L2+ ② na zkoušeném objektu.
- Napětí bude indikováno LED diodami a zobrazi se na LCD displeji ⑦.
- Pokud bude překročeno napětí 50 V AC / 120 V DC, rovněž se ozve akustický signál.
- Polarita napětí je indikována následujícím způsobení:
+ DC: svití LED dioda +12 V
- DC: sviti LED dioda -12 V a na LCD displeji se zobraží „-”
- Pokud je na zkušebním hrotu L2+ záporné/kladné napěti, zobrazi se na LCD displeji před hodnotou symbol -/+
Během zkoušení napětí se může rozsvítit LED dioda L nebo R.
Zkušební hroty L1- a L2+ mají v zafixovaném stavu stejnou vzdálenost jako kontaktní otvory zásuvky, tj. zkoušení lze provádět jednou rukou.
Jednopólové zkoušení fází
Zkoušení proudového obvodu nesmí záviset jen na tomto jednopólovém zkoušení fází. Provedte rovněž zkoušku napětí. Tím získáte přesný výsledek.
Dosáhnout přesného měření může být nemožné, pokud podmínky izolace/uzemnění uživatele nebo zkoušeného objektu nejsou dostatečně dobré - například v případě izolované podlahy a lakovaných ploch.
- Přidržte zkušebn' hrot L2+ ② na zkoušeném objektu.
Svití LED dioda ELV. Pokud napětí činí víc než cca 100 V AC, ozve se akusticky signál.
Zkoušení točivého pole
i LED diody L a R lze provozovat s různými systémy vedení, přesný výsledek zkoušky ale ziskáte jen u čtyřvodičového trojfázového systému.
Dosáhnout přesného měření může být nemožné, pokud podmínky izolace/uzemnění uživatele nebo zkoušeného objektu nejsou dostatečně dobré - například v případě izolované podlahy a lakovaných ploch.
Pořadí stoupání fází rozpoznává přístroj ve vztahu k vám jakožto k uzemnění
-
Rukojeti uchopte po celé ploše. Tím zaručite kapacitní vazou proti zemi.
-
Přidržte zkušební hroty L1- 4 a L2+ 2 na zkoušeném objektu.
Napětí mezi fázemi je indikováno LED diodami:
LED dioda R svití při směru otáčení doprava.
LED dioda L svití při směru otáčení doleva.
- Provedte ověřovací zkoušku se zaměněnými zkušebními hroty L1-a L2+. Směr otáčení se při tom vždy musi změnit.
Zkoušení průchodnosti/diod
- Zkoušeny objekt nesmi být pod napětím.
Za timto účelem provedte zkoušku napětí (viz kapitolu „Zkoušení napětí“ na straně 82).
-
Zapněte přístroj tím, že k sobě přiložte zkušební hroty L1- ⑭ a L2+ ② nebo stisknete tlačítko [⑦] ⑧.
-
Přdržte zkušební hroty L1-a L2-na zkoušeném objektu.
V případě průchodu (do cca 500 kΩ) se rozsvítí LED dioda Rx a ozve se akustický signál. Pokud nebude zjištěn průchod, přístroj se po uplynutí asi 30 s automaticky vypne.
Když zkušební hrot L1- připojíte k anodě a zkušební hrot L2+ ke katodě, rozsvíti se LED dioda Rx a ozve se akustický signáí. Pokud přístroj k diodě připojíte obráceně, nobude indikován průchod.
NÁVOD K POUŽITÍ
Funkce Data Hold
V režimu Data Hold zobrazuje přístroj na LCD displeji ⑦ vždy jen poslední uloženou naměřenou hodnotu. V režimu Data Hold se LCD displej neaktualizuje nezávisle na tom, zda je přístroj připojen k objektu pod napětím, nebo k objektu bez napětí. LED dlody indikují aktualně naměřené napětí vždy, i když se přístroj nachází v režimu Data Hold.
- Chcete-li aktivovat funkci Data Hold, stiskněte na déle než 2 s tlačítko [※] ⑧. Ozve se akustický signál a na LCD displeji se zobrazí poslední naměřená hodnota a symbol „HOLD“.
- Chcete-li funkci Data Hold deaktivovat, znovu stiskněte na déle než 2 s tlačítko [☐]. Ozve se akustický signál.
Výměna baterií
i Než budete vyměňovat baterie, přesvědčte se. zda je přístroj bez napětí. Pro jistotu provedte zkoušku napětí (viz kapitolu „Zkoušení napětí“ na straně 82).
Baterie ⑩ je nutné vyměnit za následujících okolností:
- Už nelze úspěšně provést zkoušku průchodnosti.
-
Na LCD displeji ⑦ se rozsviti symbol
-
Povolte šroub na krytce přihrádky na baterie ⑪.
- Sejměte krytku přihrádky na baterie.
- Vyjměte obě vybité baterie a ekologicky je zlikvidujte (viz kapitolu „Likvidace" na straně 83).
- Do příhrádky na baterie ⑨ vložte dvě nové baterie (1,5 V AAA). Při vkládání baterí dbejte na jejich správnou orientaci vůči značce na příhrádce na baterie.
- Znovu přišroubujte krytku přihrádky na baterie.
Před každou obsluhou se přesvědčte, zda je přihrádka na baterie zavřená.
Když vyměníte baterie, automaticky se spustí vlastní kontrola (viz kapitolu „Vlastní kontrola (autodiagnostický test)“ na straně 81).
Po použití
Péče
- Pred každou údržbou přístroj vypněle a přesvědčte se, zda je bez napělí.
- Přístroj pravidelně čistěte otréním mimě navlhčenou utěrkou.
- Nepoužívejte brusné přípravky ani rozpouštědla.
- Úchopové plochy udržujte suché, čisté a bez olejů a mastnoty.
- Pravidelně kontrolujle, zda přístroj a příslušenslvi bezvadně fungují a nedrhnou a zda nejsou odlomené nebo poškozené.
Přeprava a skladování
- Přístroj nevystavujte přímému slunečnímu záření, vysokým teplotám ani vlhkosti.
- Pokud přístroj delší dobu nepoužíváte, přepravujete ho nebo ho skladujete, vyjměle z něj balerie.
Likvidace
Při nesprávné likvidaci hrozí nebezpečí ohrožující životní prostředí!
Při chybné likvidaci může vzniknout nebezpečí ohrožující životní prostředí.
- Před likvidací z přístroje vyjměte baterie.
• Baterie ani prístroj nevyhazujte do směsného odpadu.
- Elektrický odpad a elektronické komponenty nechejte zlikvidovat autorizovanými specializovanými firmami.
- V případě pochybností se o možnostech ekologické likvidace informujte u místního obecního úřadu nebo firem specializovaných na likvidaci odpadu.
Údržba a odstraňování závad
- Pokud přístroj používáte podle návodu, nevyžaduje údržbu.
- Pokud by přístroj přestal fungovat, obratte se na autorizovaný zákaznický servis, který se zabývá opravami nářadí Wiha.
- Pokud jsou zkušební hroly L1- a L2+ ohnulé, přístroj v žádném případě nadále nepoužívejte!
- Pokud přístroj delší dobu nepoužíváte, přepravujete ho nebo ho skladujete, vyjměte z něj baterie.
- Poškozené dily nechejte před dalším použitím opravit.
• Závady neodstraňujte sami! - V případě veškerých dotazů a objednávání náhradních dílů uvádějte číslo výrobku podle typového štítku (viz kapítolu „Typový štítek“ na straně 84) na vašem přístroji.
- Informace o opravách a údržbě, podrolná schémata a informace o náhracních dílech najdete také na webu www.wiha.com
Servis a záruka
Pokud by přístroj přestal fungoval, měli byste dotazy nebo byste potřebovali informace, obratľte se na autorizovaný zákaznický servis, který se zabývá opravami nářadí Wiha:
Zákaznický servis
V případě věcných škod nebo škod na zdraví osob, způsobených nedodržováním tohoto návodu, zaniká záruka. Za následné škody výrobce neručí!
Technické údaje
Indikace 13 LED diod, 4mistný LCD displej
Podsvícení ano
Indikace polarity automaticky
Rozsah napěti ±12/24/50/120/230/400/690/1 000 V 12-1 000 V AC / 12-1 500 V DC
Rozsah měření frekvence 40–400 Hz
Vstupní proud ≤ 3,5 mA (690 V AC) ≤ 6 mA (1 500 V DC)
Jednopólové zkoušení fází 100–1 000 V AC
Zkoušení točivého pole 170–1 000 V
Akustické a optické zkoušení 0–500 kΩ + 50 % průchodnosti/diod
Kategorie přepětí CAT IV 1 000 V
Stupeň krytí IP64
Norma EN 61010-1, EN 61243-3:2014
Funkce Data Hold Naměřená hodnota napětí
Automatické zapínání/vypinání ano
| Adaptér se zkušebním hrotem 4 mm | Ize odšroubovat |
| Rozměry (D × Š × V) | 240 x 75 x 30 mm |
| Hmotnost | cca 270 g |
| LED indikátory (ELV) | >50 V AC / >120 V DC |
| Vlastní čas LED indikace(při 100% jmenovitém napětí) | 1 s |
Přesnost LCD části ±3 % ±3 číslice (±6–1 000 V AC / 6–1 500 V DC)
Rozlišení LCD displeje 1 V
Indikace překročení rozsahu na LCD OL displeji
Špičkový proud ≤3,5 mA (při 1 000 V)
Doba měření 30 s zap./doba provozu, 240 s vyp./doba zotavení
Interní spotřeba baterií cca 80 mA
Baterie 2× 1,5 V AAA / IEC LR03
Provozní teplota -5 °C až +40 °C
Teplota při skladování -20 °C až +70 °C
Max. relativní vlhkost vzduchu 85 %
Max. výška pro zkoušení napětí 2 000 m
Stupeň znečištění 2
Délka kabelů cca 1,2 m
Typový štítek
Typový štitek so nachází na zadní straně přístroje.
