Tietoja tästä käyttöohjeesta

Jännite- ja jatkuvuustesterin 12 – 1 000 V AC, CAT IV (jäljempänä "laite") käyttö on turvallista ja tehokasta, jos tätä käyttöohjetta seurataan. Säilytä tämä käyttööhje myöhempää käyttöä varten! Lue tämä käyttööhje ennen kaiken työn aloitlamista.

Tämän käyttöohjeen kaikkien turva- ja käsittelyohjeiden noudattaminen on turvallisen työskentelyn edellytys. Noudata paikallisia tapaturmantorjuntamääräyksiä sekä yleisiä turvallisuusmääräyksiä laitteen käyttöalueella.

Tämä käyttöchje on suojattu tekijänoikeuksilla.

Tämän käyttöohjeen siirtäminen kolmansille osapuollille, kaikenlainen ja muodollinen – jopa osiltainen – koploirminen sekä sisälön käyttö ja/tai luovuttaminen on kiellettyä ilmen Wiha Workzouge GmbH:n, jäljompänä "Valmistaja", kirjallista suostumusta, paitsi sisäisiin tarkoituksiin. Rikkomukset velvoittavat korvaukseen aiheutetuista vahingoista. Valmistaja pidättää oikeuden esittää lisävaatimuksla.

Symbolit tässä käyttöohjeessa

VAROITUS!

Tämä symboli osoittaa mahdollisesti vaarallisen tilanteen, joka voi johtaa kuolemaan tai vakaviin vammoihin, jos sitä ei vältetä.

YMPÄRISTÖNSUOJELU!

Symboli osoittaa mahdolliset vaarat ympäristölle.

TIETOA!

Tämä symboli osoittaa hyödyllisiä vinkkejä ja suosituksia sekä tietoa tehokkaasta ja ongelmattomasta käytöstä.

Yleiskatsaus

Toimituksen laajuus

• 1x jännite- ja jalkuvuustesteri
  • 2x paristoa 1,5 V AAA
• 2x 4 mm mittapääsovitin (kierrettävissä irti)
  • 2x mittapään suojaus
• 1x käyttöohje

Toiminnan laajuus

• Korkein turvataso CAT IV 1 000 V
• Jännitteen näyttö enintään 1 000 V AC / 1 500 V DC
• Napaisuusnäyttö
• Integroitu mittauspistevalaisin
• Auto Power On/Off

• LED-näyttö ja lisäksi valaistu LC-näyttö
- Yksinapainen vaihetesti
• Vaihejärjestystesti
- Akustinen ja optinen jatkuvuus-/ dioditestaus

Laitteen osat

1 4 mm mittapääsovitin (kierrettävissä irül)

8 Painike [Mittauspistevalaisin]

2 Mittapää L2+

9 Paristolokero

3 Mittauspistevalaisin

10 2x paristoa 1,5 V AAA

4 Akustinen ja visuaalinen varoitus vaarallisesta jännitteestä (> 50 V AC / > 120 V DC)

11 Paristolokeron kansi ristipääruuvilla (PH1)

b Optinen jatkuvuus-/dioditestaus

12 Pöly- ja roisketiivis kotelo (suojausluokka IP64), jossa on kumiset tartuntapinnat

6 Vaihejärjestystesti vasen/oikea

13 LED-näyttö

⑦ Valaistu LC-näyttö jännitteen, napaisuuden ja pariston näytöllä.

14 Mittapää L1-

Symbolit laitteessasi

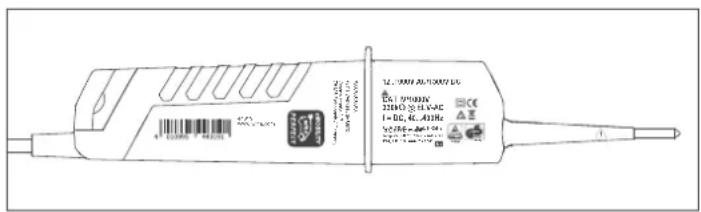

Laitteen takaosa (Tyyppikilpi)

Jatkuva kaksinkertainen tai vanvistettu eristys luokan II DIN EN 61140 mukaan. Suojaus sähköiskuilta.

Lätteen on sertifloinut TÜV Rheinland ja siinä on Saksan lainsäädännön mukainen "Iestattu turvallisuus" -hyväksyntäsinetti.

Late soveltuu jännitteisten osien kanssa lentäviin töihin.

CAT IV Korkein turvataso. Koskee testi- ja mittausplirejä, jotka on kytketty matalajänritteisen verkkovirtajärjestelmän lähteeseen.

CE I ate täyttää eurooppalaiset vaatimukset.

Älä hävitä laitella ja Isävarusteita sekajätleen mukana (katso luku „Hävitys“ sivulla 69).

LED-näyttö

Äänimerkki kuuluu, määritetläessä jatkuvuutta, vaarallisella jännitteellä (> 50 V AC / > 120 V DC) ja vakiintuneella jännitteellä yksinapaisessa vaiherestissä.

ELV-LED-rmerkkivalo sylyy vaarallisella jännitteellä (> 50 V AC / > 120 V DC) ja vakiintuncella jännitteellä yksinapaisossa vaihetestissä. Vaikka paristot ovat tynjät, laite näyttää vaarillisen jännitteen palavalla ELV-LED-merkkivalolla.

Rx O Palaa, kun jatkuvuus on määritetty (enintään n. 500 kΩ) (katso luku „Jatkuvuus-/ dioditestaus“ sivulla 68).

L R LED R palaa oikcalla kiertosekvenssillä. LED L vasemmalla kiertosekvenssillä (katso luku „Vaihojärjestystesti“ sivulla 68).

^12 ♀ ⚡ Näyttää jännitteen napaisuuden seuraavasti: AC: LED + ja 12 V palaval + DC: LED +12 V palaa - DC: LED -12 V palaa ja "-" näkyy LCD-näytöllä (katso luku „Jännitetarkastus” sivulle 68)

50 ○ Näyttää mitatun jännitteen. Fsimerkiksi 230 V:n pistorasialla I FDit palaavat 24 ○ 230:een asti. Seuraavat jännitteet voidaan ilmaista merkkivaloilla: 12, 24, 50, 120, 230, 400, 690, 1 000 V.

LCD-näyttö

-symboli syttyy, kun paristo on vähissä.

0000 Näyttää mitatun arvon.

HOLD Data-Hold-toiminto on aktivoitu.

v -symboli syttyy jännite on mitattu.

Turvallisuuttasi varten

Käyttötarkoitus

Laitotta käytetään vaihtosähkökonttien testaamiseon. Laite on tarkortettu vain tässä käyttöohjeessa kuvattuihin käyttöihin, kuten jännite-, yksinapainen vaihe, pyörivä kenttä, jatkuvuus- ja dioditestit. I aitetta saa käyttää vain määritellyllä nimellisjännitealueella ja sähköjärjestelmissä enintään 1000 V AC / 1 500 V DC jännitteillä.

Tarkoituksenmukaiseen käyttöön sisältyy myös kaikkien tämän oppaan tietojen noudattaminen. Kaikki muu kuin tarkoituksenmukainen käyttö, tai kaikenlainen muu käyttö on väärinkäyttöä.

Väärinkäyttö

• Jos mittapäät L1- ⑭ tai L2+ ② ovat taipuneet, lopeta laitteen käyttö.
• Käytä mittapäitä L1- tai L2+ vain jännitteen testaamiseen.
• Älä käytä laitteen näytön signaaleja mittaustarkoituksiin.

Käyttäjän vaatimukset

Salittuja käyttäjä ovat sähköasentajat tai pätevät henkilöt, joilla on asianmukainen koulutus ja jotka tuntevat prosessilin littyvät vaarat ja miten ne voidaan välttää laitetta käylettäessä.

Sallittuja käyttäjia ovat vain henkilöt, joiden voidaan odottaa suorittavan työnsä luotettavasti. Henkilöt, joiden reaktickyky on alentunut esim. huumeiden, alkoholin tai lääkkeiden vaikutuksesta civät ole sallittuja käyttäjia.

Käyttäjä on koulutuksensa, tietonsa ja kokemuksensa sekä asiaankuuluvien standardien ja määräysten tunlremuksensa ansiosta kykenevä työskentelernään laittoon kanssa ammatilisesti oikoin ja turvallisesti. Käyttäjä kykenoo myös itscnäisesti tunnistamaan ja välttämään tähän työhön liittyvät vaarat.

Muut vaarat

Laite vastaa tämänhetkistä teknistä tasoa ja turvallisuusvaatimuksia. Siitä huolimatta jäljellä olevat vaarat vaativat huolellista työskentelyä.

Loukkaantumisvaara, jos paristoja käsitellään väärin!

Jos akkuja käsitellään väärin, ne voivat räjähtää tai ne voivat vuotaa terveydelle haitallista nestettä. Paristojen nesteen kanssa kosketuksin joutuminen voi aihouttaa loukkaantumis ja hongonvaaran.

• Älä koskaan yritä ladata paristoja.
• Älä oikosulje akun "+" - ja "-" -koskettimia.
• Älä altista akkuja kosteudelle.
• Älä muuta paristojen muotoa, avaa tai pura paristoja.
• Pidä paristot poissa kuumasta ympäristöstä.
• Jos vuotanutta nestettä pääsee iholle, pese kohta huolellisesti vedellä.
• Jos nestettä pääsee silrnään, huuhtele silmä puntaalla vedellä ja ola yhleys lääkäriin.
• Jos nestettä on nielty, huuhtele suu, juo paljon vettä ja ota yhteyttä lääkärin. Älä yritä oksennuttaa.

Sähköjännitteen aiheuttama hengenvaara!

Jännitteisten osien koskettaminen aiheuttaa sähköiskun, josta seurauksena välittömän hengenvaaran.

• Jos criste on vaurioitunut, katkaise laitteesta virta välittömästi ja lopeta viallisen laitteen käyttö.
• Älä tee itse mitään korjauksia laitteeseen, vaan ota yhteyttä asiakaspalveluun.
• Pidä laite poissa märästä ja kosteudesta oikosulun välttämiseksi.

Ennen käyttöä

Turvallisuus ennen käyttöä

• Tarkista ennen jokaista käyttöä, että laite toimii oikein tunnetulla jännitelähteellä, esim. 230 V:n pistorasiassa. Kiinnitä huomiota rikkinäisin kaapeleihin ja vuotaviin paristoihin.
• Tartu laitteeseen sitä käyttäessäsi osoletuista tartuntapinnoista, älä koskaan kosketa mittapäitä L1 ⑭ ja L2+ ② äläkä poitä LED näyttöä ⑬ LCD näyttöä ⑦.
• Pidä laite poissa märästä, kosteasta ja räjähdysalttiista ympäristöstä.
• Tarkista ennen jokaista käyttöä paristojen ⑩ ja vaihda ne tarvittaessa.
• Älä käytä laitetta paristokotelon ollessa auki ⑨!
• Jos turvallisuustasoa ei enää taata, sammuta laite ja varmista se uudelleenkäyttöä vastaan. Suojausta ei taata esim. seuraavissa tapauksissa:

• Kotelo 12 on rikki tai siinä on halkeamia.
- Laito ei enää suorila vaadittuja testojä asianmukaisesti.
- Laitetta on säilytetty liian kauan epäsuotuisissa closuhteissa (ks Luku „Kuljetus ja varastointi“ sivulla 69).

KÄYTTÖOHJE

• Laite on vaurioitunut kuljetuksen aikana.
• Nestettä vuotaa paristoista.
• Laittoen kaapelit ovat vaurioitunoot.

- Käytä laitetta vain ympäristön lämpötilassa -5...+40 °C ja suhteellisen kosteuden ollessa korkeintaan 85 %. Vain näin voidaan varmistaa tarkka mittausarvo.

- Jos taustamelua on paljon, varmista, että myös laitteen äänimerkki kuuluu.

Jännitetesterin sisäisestä impedanssista rippuen on häiriöjännitteen esiintyessä useita vaihtoehtoja näyttää "käyttöjännite päällä" tai "käyttöjännite ei päällä".

- Jännitelesteri, jolla on suhteellisen pieni sisäinen impedanssi, ei näytä kaikkia häiriöjännitteitä, joiden alkuperäinen arvo on suurempi kuin ELV verrattuna viitearvoon 100 kΩ:n yli. Koskettaessa testattavien järjestelmän osia jännitetesteri voi vällaikaisesti vähentää häiriöjännitteitä purkautumalla lasolle, joka on alle ELV:n; jännitelesterin irrotlamisen jälkeen häiriöjännite palaa alkuperäseen arvoonsa. Jos näyttö "Jännite olemassa" ei tule näkyvlin, on suositeltavaa asettaa maadoituslaite palkalleen ennen työn aloittamista.

- Jännitetesteri, jolla on suhteellisen korkea sisäinen impedanssi, ei häiriöjännitteen osiintycssä solvästi näyttä "käyttöjännitettä ei ole" verrattuna viitcarvoon 100 kΩ. Jos näyttö "jännite olemassa" ilmestyy osaan, jonka katsotaan olevan irrotettu järjestelmästä, on erittäin suositeltavaa, että lisätoimenpiteillae (esim. käyttämällä sopivaa jännitetesterlä, silmärnääräinen tarkastus sähköverkon kytkentäpisteestä jne.) osoiletaan testattavan järjestelmän osan tila "käyttöjännitettä ei ole" ja varmistetaan, että jännitetesterin näyttämä jännite on häiriöjännite.

- Jännitetesteri, jolla on määrtelty kaksi sisäisen impedanssin arvoa, on läpäissyt suoriltamistestlin häiriöjännitteidon käsitlelemiseksi ja kykonco (toknisissä rajoissa) erottamaan käyttöjännitteen ja häiriöjännitteen ja osoittamaan olemassa olevan jännitetypin suoraan tai epäsuorasti.

Auto Power On/Off

Auto Power On

- Laite ja mittauspisteen valaistus ③ kytkeytyvät automaattisesti päälle, kun jännite yilittää n. 6 V AC/DC, tai jos kysoossä on yksinapainen vainotesti mittapäällä L2-(2).

- Jos painat painiketta [ ] 8, laite ja mittauspisteen valaistus kytkeytyvät päälle.

Auto Power Off

- Laite ja mittauspisteen valaistus ③ sammuvat automaattisesti 30 sekunnin kulullua, jos millauskoeltimet L1- ⑭ ja L2+ ⑫ eivät vastaanola signaalia.

- Voit sammuttaa laitteen ja mittauspisteen valaistuksen myös manuaalisesti. Paina sen lisäksi painiketta [ ] 8 yli 6 sekunnin ajan.

Itsetarkistus (itsetesti)

Laitteessa on itsetestaus turvallisuutesi varmistamiseksi. Itsetestin aikana kaikkien LED-näytön LEDien ⑬, kaikkien LCD-näytön symbolien ⑦, akustisen signaalin ja mittauspistoen valaistuksen ③ toiminta tarkistetaan.

Suorita itsetesti ennen jokaista käyttöä ja sen jälkeen laitteen toimivuuden määrittämiseksi.

Suorita tämä seuraavasti:

Älä tee jännitetestejä, kun itsetesti on aktivoitu!

1. Sammuta laite varmistamala, että anturit L1- ⑫ ja L2+ ② eivät vastaanota signaalä. Laite ja mittauspisteen valaistus sammuvat autornaattisesti 30 sokunnin kuluttua.

Voit sammuttaa laitteen ja mittauspisteen valaistuksen myös manuaalisesti. Paina sen lisäksi painiketta [★] ⑧ yli 6 sekunnin ajan.

1. Oikosulje vaiheet L1- ja L2+ pitämällä molemmat anturit L1- ja L2+ yhdessä. Kaikki LEDit, kaikki LCD-näytön symbolit ja mittauspisteen valaistus palavat. Akustinen signaali kuuluu 3 sekunnin ajan.

2. Jos kaikki tai yksittäiset LCD-näytön LCDit ja symbolit tai mittauspisteen valaislus eväl pala tai akustinen signaali ei kuulu, laitetta ei voida käyttää turvallisesti. Vaihda paristot (katso luku „Vaihda paristo“ sivulla 60) ja aloita itsetesti uudelleen.

3. Jos itsetestaus epäonnistuu uudelleen, laite ei ole turvallinen, eikä sitä saa käyttää. Ota yhteys asiakaspalveluun (katso fuku „Huolto ja takuu“ sivulia 70).

Jos vaihdat paristot, itsetesti alkaa automaattisesti.

Käyttö

Jännitetarkastus

1. Pidä molempia mittapäitä L1- ⑭ ja L2+ ② testattavaa kohdetta vasten.

2. Jännite ilmoitetaan merkkivaloilla ja LCD-näytöllä ⑦.

3. Jos jännite 50 V AC / 120 V DC ylitetään, kuuluu lisäksi akustinen signaali.
4. Jännitteen napaisuus näytetään seuraavalla tavalla:
   AC: LED + ja -12 V palavat
5. DC: LED +12 V palaa
6. DC: LED -12 V palaa ja "-" näkyy LCD-näytöllä
7. Jos mittapäässä L2+ on negatiivinen/positiivinen jännite, LCD-näytössä arvon edessä näkyy -/+

LED L tai R voi syttyä jännitetestin aikana.

Anturin kärjet L1- ja L2+ ovat kiinteässä tilassa samalla etäisyydellä kuin pistorasian kosketusaukot, ts. yhden käden testi on mahdollista.

Yksinapainen vaihetesti

Virtapiirin testin ei tarvitse olla riippuvainen vain tästä yksinapaisesta vaihetestistä. Suorita myös jännitetesti saadaksesi tarkan tuloksen.

Tarkkaa mittausta ei voida saavuttaa, jos käyttäjän tai testattavan esineen eristys-/maadoitusolosuhteet eivät ole riittävän hyvät, esim. eristetyllä lattialla ja maalatulla pinnalla.

1. Pidä mittapälä L2+ ② leslattavaa kohdelta vasten.

ELV-LED palaa. Kuuluu akustinen signaali, kun jännite ylittää arvon n. 100 V AC.

Vaihejärjestystesti

LEDiä L ja R voidaan käyttää erilaisilla johdinjärjestelmillä, mutta saat tarkan testituloksen vain kolmivaiheisella nelijohdinjärjestelmällä.

Tarkkaa mittausta ei voida saavuttaa, jos käyttäjän tai testattavan esineen eristys-/maadoitusolosuhteet eivät ole riittävän hyvät, esim. eristetyllä lattialla ja maalatulla pinnalla.

Laite tunnistaa vaiheen nousujärjestyksen suhteessa sinuum maapotentiaalina.

1. Tartu kahvoihin koko pinnalla kapasitiivisen maakylkennän varmistarniseksi.
2. Pidä molempia mittapäitä L1- ⑭ ja L2+ ② testattavaa kohdetta vasten. Jännite vaiheesta vaiheeseen osoitetaan LEDeillä:
   LED R palaa oikealla kiertosekvenssillä.
   LED L vasemmalla kiertosekvenssillä.
3. Suorita nyt ristiintarkistus vaihdetuilla mittapäillä L1- ja L2 i. Kiertosekvenssin on silloin aina muututtava.

Jatkuvuus-/dioditestaus

1. Tarkistettavan esineen on oltava jännitteetön.
   Suorita sitten jännitetesti saadaksesi tarkan tuloksen (katso luku „Jännitetarkastus“ sivulla 68).
2. Kytke laite päälle pitämällä molemmat mittapäät L1- ⑭ ja L2+ ② yhdessä tai painamalla näppäintä [★] ⑧.
3. Pidä molempia millapäilä L1 ja L2+ tostaltavaa kohdotta vaston. Kun jatkuvuus on (enintään n. 500 kΩ), LED Rx-valo syttyy ja akustinen signaali kuuluu. Jos jatkuvuutta ei määritetä, laite sammuu automaattisesti noin 30 sekunnin kuluttua.
   i Kun laite sammutetaan ja jatkuvuus havaitaan, laite kytkeytyy automaattisesti päälle.

Diodeja mitallaessa LED Rx syltyy ja kuuluu akustinen signaali, kun L1- on kylketty ancdiin ja L2- katodiin. Jos laite on kytketty diodiin estosuuntaan, jatkuvuutta ei näytetä.

KÄYTTÖOHJE

Data-Hold-toiminto

Data-Hold-tilassa laite näyttää vain viirmeisen tallennetun miltausarvon LCD-näytöllä ⑦). Data-Hold-tilassa LCD-näyttö ei päivity, riippumatta siitä onko laite kylketty jännitteiseen tai jännitteettömään kohteeseen. LEDit näyttävät aina mitatun jännitteen, vaikka olisitkin Data-Hold-tilassa.

1. Aktivoi Data-Hold-toiminto painamalla painiketta [ ] ⑧ yli 2 sekunnin ajan. Akustinen signaali kuuluu ja viimeinen mitattu arvo ja "HOLD" -symboli näkyvät LCD-näylössä.
2. Doaktivoi Data-Hold toiminto panamalla uucolloen painiketta [ ] yli 2 sekunnin ajan. Akustinen signaali kuuluu.

Vaihda paristo

i Varmista ennen paristojen vaihtamista, että laitteessa ei ole jännitettä. Suorita jännitetesti turvallisuuden varmistamiseksi (katso luku „Jännitetarkastus“ sivulla 68).

Paristot ⑩ on vaihdettava seuraavissa tilanteissa:

• Jatkuvuustestiä ei voida enää suorittaa onnistuneesti.
  • Symbol syttyy LCD näytössä ⑦.

• Irrota paristokotelon kannen ruuvi ⑪.

• Poista paristokotelon kansi.
• Poista kaksi tyhjää paristoa ja hävitä ne ympäristöystävällisellä tavalla (katso luku „Hävitys" sivulla 69).
• Aseta kaksi uutta paristoa (1,5 V AAA) paristokoteloon ⑨. ① Kun asetat paristoja paikalleen, varmista, että ne ovat oikein kohdistettuja paristolokeron merkintöjen mukaisesti.
• Ruuvaa paristokotelon kansi takaisin paikalleen.

Varmista ennen jokaista käyttöä, että paristolokero on suljettu.

Jos vaihdat paristot, itsetesti alkaa automaattisesti (katso luku „Itsetarkistus (itsetesti)“ sivulla 67).

Käytön jälkeen

Hoito

• Sammuta laite ennen jokaista huoltoa ja varmista, että laite on jännitteetön.
• Puhdista laite säännöllisesti pyyhkimällä kevyesti kostutetulla liinalla.
• Älä käytä hankausaineita tai liuottimia.
• Pidä kädensijojen pinnat kuvina, puntaina ja vapaina öljystä ja rasvasta.
• Tarkasta säännöllisesti, toimivatko laite ja sen lisävarusteet moitteettomasti ja etlei mikään o'e jumissa, laitteessa ei ole murluneita osia tai eivät ole vaurioituneet.

Kuljetus ja varastointi

• Älä altista laitetta suoral e auringonvalolle, korkeille lämpötiloille ta kosteudelle.
• Poista paristot, jos et käytä, kuljeta ta säilytä laitetta pitkään aikaan.

Hävitys

Väärästä hävittämisestä johtuva ympäristövaara!

Virheellinen hävittäminen voi aiheuttaa ympäristövaaroja.

• Poista paristot ennen laitteen hävittämistä.
• Älä hävitä paristoja ja laitetta sekajätteen mukana.
• Pyydä hyväksyttyjä erikoistuneita yrityksiä hävittämään elektroniset jätteet ja elektroniset komponentil.
• Jos olet epävarma, hanki tietoa ympäristöystävällisestä hävittämisestä paikalliselta kuntaviranomaiselta tai hävityksestä huolentivita yrityksiltä.

Huolto ja vianmääritys

• Laite on huoltovapaa, jos käytät laitetta ohjeiden mukaan.
• Kun laite ei enää ole toimintakunnossa, käänny Wiha-työkalujen valtuutetun asiakaspalvelun puo'een.
• Jos mittapäät L 1- ja l 2+ cvat taipuneet, älä missään tapauksessa käytä enää laitetta!
• Poista paristol, jos el käytä, kuljela tai säilylä lailetta pilkään aikaan.
• Korjauta vaurioituneet osat ennen käyttöä.
• Älä tee mitään vianmääritystä itse!
• Kaikkien kysymysten ja varaosatilausten yhteydessä on ehdottomasti ilmoilellava kalteen lyypoikilvessä näkyvä tuotenumero (katso luku „Tyyppikilpi“ sivulla 70).
• Asiakaspalvelu vastaa korjaukseen ja huoltoon sekä varaosiin liittyviin kysymyksiin, räjähdysplirustukset sekä tiedot varaosista löydät myös osoitteesta: www.wiha.com

Huolto ja takuu

Kun laite ei enää ole toimintakunnossa, sinulla on kysymyksiä tai tarvitset tietoja, käänny Wiha-työkalujen valtuutetun asiakaspalvelun puoleen:

Asiakaspalvelu

Saksa Verkkosivusto: www.wiha.com

Jos näiden ohjeiden noudattamatta jättäminen aiheuttaa omaisuusvahinkoja tai henkilövahinkoja, takuu raukeaa. Valmistaja ei vastaa välillisistä vahingoista!

Tekniset tiedot

Näyttö 13 LEDiä, 4-numeroinen LCD-näyttö

Taustavalo kyllä

Napaisuusnäyttö aulomaattinen

Jännitealue ± 12/24/50/120/230/400/690/1 000 V 12 - 1 000 V AC / 12 - 1 500 V DC

Taajuusmittausalue 40 – 400 Hz

Tulovirta ≤ 3,5 mA (690 V AC) ≤ 6 mA (1 500 V DC)

Yksinapainen valhetesti 100 – 1000 V AC

Vaihejärjestystesti 170 – 1 000 V

Akustinen ja optinen jatkuvuus-/ 0 - 500 kΩ - 50 % diodilostaus

Ylijänniteluokka CAT IV 1 000 V

Kotelointiluokka IP64

Standardi EN 61010-1, EN 61243-3:2014

Data-Hold Mitattu jännitearvo

Auto Power On/Off kyllä

4 mm mittapääsovitin kierrettävissä irti

Mitat (P x L x K) 240 x 75 x 30 mm

Paino n. 270 g

LED-näyttö (ELV) > 50 V AC / > 120 V DC

LED-näytön oma aika 1 s

(100% nimellisjännitteellä)

LCD-alueen tarkkuus ± 3 % ± 3 numeroa (± 6 - 1 000 V AC / 6 - 1 500 V DC)

LCD-resolutio 1 V

LCD-alueen ylitysnäyttö OL

Huippuvirta ≤ 3,5 mA (1 000 V:lla)

Mittausaika 30 s ON/käyttöaika, 240 s POIS/palautumisaika

Sisäinen pariston kululus n. 80 mA

Paristo 2x 1,5 V AAA / IEC LR03

Käyttölämpötila -5 ... +40 °C

Varastcintilämpötila -20 ... +70 °C

Suurin suhteellinen kosteus 85 %

Suurin jänniletestlauksen korkeus 2 000 m

Ympäristöhaitaluokka 2

Kaapelin pituus n. 1,2 m

Tyyppikilpi

Tyyppikilpi on laitteen takana.

12.100V AC/DC 10 DC 9700IN 2100Ω 35kA-DC 1-DC, DC, 40Hz AC/DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 12.100V AC/DC 10 DC 9700IN 2100Ω 35kA-DC 1-DC, DC, 40Hz AC/DC 100V AC DC 100V AC DC 100V AC DC 100V AC DC 12.100V AC/DC 10 DC 9700IN 2100Ω 35kA-DC 1-DC, DC, 40Hz AC/DC 100V AC DC 100V AC DC

Spis treści
