Márka	Samsung
Modell	FT-MF
Termék típusa	Mosógéphez való mikroszálas szűrő

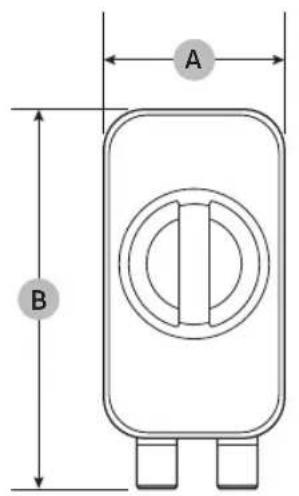

Méretek (Sz × Ma × Mé)	100 × 215 × 281 mm (szűrő fogantyúval és hátsó fedéllel); 265 mm (hátsó fedéllel)
Nettó tömeg	2,0 kg
Tápellátás	220-240 V AC, 50-60 Hz
Elektromos fogyasztás	7 W (max.)
Víznyomás	0,5–2,0 kgf/cm²
Fő funkció	A mosás során a ruhákból felszabaduló műanyag mikroszálakat fogja be
Csatlakoztathatóság	Wi-Fi 2,4 GHz, kompatibilis a SmartThings alkalmazással
Állapotjelző	Szűrő állapotjelző (villog a tisztítás jelzésére), Wi-Fi jelző
Telepítés	Falra (rögzítés mellékelve) vagy a mosógép tetejére (csúszásgátló betét mellékelve)
Csatlakoztatás	Mosógép leeresztőtőmlője a bemenetre (IN), kimeneti tőmlő (OUT) a lefolyóba; adapterek mellékelve
Karbantartás	Hálószűrő tisztítása 30 ciklusonként vagy havonta; visszaállítás gombbal (3 másodperc)
Felolvasztás	Ha a hőmérséklet <0°C, szerelje szét és olvassa fel meleg helyen
Biztonság	Tisztítás előtt húzza ki a csatlakozót; ne használjon hosszabbítót; ne merítse vízbe
Pótalkatrészek	Hálószűrő, fogantyú, leeresztőtőmlő, tartó, csúszásgátló betét, csavarok, tömlőbilincsek, tőmlőcsatlakozó, adapter
Javíthatóság	Ne szerelje szét saját maga; lépjen kapcsolatba egy hivatalos Samsung szervizközponttal
Garancia és megfelelőség	Megfelel a 2014/53/EU irányelvnek; megfelelőségi nyilatkozat elérhető a www.samsung.com oldalon
Környezetvédelmi információk	Ne dobja ki a háztartási hulladékkal; gyűjtőhelyek a www.quefairedemesdechets.fr oldalon

Gyakran ismételt kérdések - FT-MF SAMSUNG

Hogyan telepítsem a Samsung FT-MF mikroszálas szűrőt?

Felszerelheti egy szilárd falra vagy a mosógép tetejére. Használja a mellékelt tartozékokat: tartó, csúszásgátló betét, csavarok és rögzítőcsavarok. Győződjön meg arról, hogy a szűrő magasabban van, mint a mosógép, és a kimenet (OUT) lefelé néz. Csatlakoztassa a mosógép leeresztőtőmlőjét a bemenethez (IN), a mellékelt tőmlőt pedig a kimenethez (OUT). Rögzítse a tömlőbilincsekkel.

Mi a teendő, ha a szűrő állapotjelzője villog?

A villogás azt jelenti, hogy a hálószűrőt tisztítani kell. Kapcsolja ki a szűrőt és a mosógépet, távolítsa el a hálószűrőt a fogantyú óramutató járásával ellentétes irányba forgatásával, tisztítsa meg puha kefével (lehetőleg kerülje a vizet), tegye vissza, és állítsa vissza a visszaállítási gomb 3 másodperces nyomva tartásával.

A mikroszálas szűrő kompatibilis minden mosógéppel?

Optimalizált a Samsung mosógépekhez. Harmadik féltől származó mosógép esetén ellenőrizze a szűrő és a leeresztőtőmlő specifikációit. Szükség esetén használja a mellékelt adaptert.

Hogyan csatlakoztassam a szűrőt a SmartThings alkalmazáshoz?

Töltse le a SmartThings alkalmazást okostelefonjára. Győződjön meg arról, hogy a Wi-Fi be van kapcsolva a készülékén. Aktiválja a szűrő Wi-Fi-jét a visszaállítási gomb 7 másodperces nyomva tartásával. Kövesse az alkalmazásban található utasításokat az eszköz hozzáadásához.

Mi a teendő vízszivárgás esetén?

Ellenőrizze, hogy a hálószűrő megfelelően van-e behelyezve (a fogantyún lévő jelzés felfelé mutasson). Húzza meg az összes tőmlőcsatlakozást. Győződjön meg arról, hogy a leeresztőtőmlő nincs elzáródva vagy megfagyva. Ha a szivárgás továbbra is fennáll, kapcsolja ki és húzza ki a csatlakozót, majd lépjen kapcsolatba egy szervizközponttal.

Hogyan olvasszam ki a szűrőt télen?

Ha a benne lévő víz megfagy, kapcsolja ki és húzza ki a szűrőt. Csatlakoztassa le a tőmlőket, és áztassa őket langyos vízben. Távolítsa el a szűrőt a talpáról, és helyezze meleg helyre, amíg teljesen ki nem olvad. Szerelje vissza, és ellenőrizze a működést.

Mekkora a szűrő elektromos fogyasztása?

Működés közben a fogyasztás 7 W. Készenléti állapotban 0,50 W, hálózati készenlétben (Wi-Fi aktív) 2,00 W. A Wi-Fi kapcsolat 10 perc inaktivitás után készenléti állapotba kapcsol.

Milyen gyakran kell tisztítanom a hálószűrőt?

A szűrő állapotjelzője 30 mosási ciklusonként vagy havonta (amelyik hamarabb bekövetkezik) világít. Ekkor tisztítsa meg az optimális teljesítmény érdekében.

Használhatok elektromos hosszabbítót?

Nem. Mindig közvetlenül egy megfelelő fali aljzatba csatlakoztassa a tápkábelt. A hosszabbító használata tűz- vagy áramütésveszélyt jelenthet.

Mi a teendő, ha a mosógép leeresztési hibát jelez?

Ellenőrizze, hogy a mikroszálas szűrő be van-e kapcsolva, és a tőmlők nincsenek-e elzáródva vagy megtörve. Tisztítsa meg a hálószűrőt. Ha a hiba továbbra is fennáll, tekintse meg a mosógép használati útmutatóját, vagy lépjen kapcsolatba az ügyfélszolgálattal.

HASZNÁLATI ÚTMUTATÓ FT-MF SAMSUNG

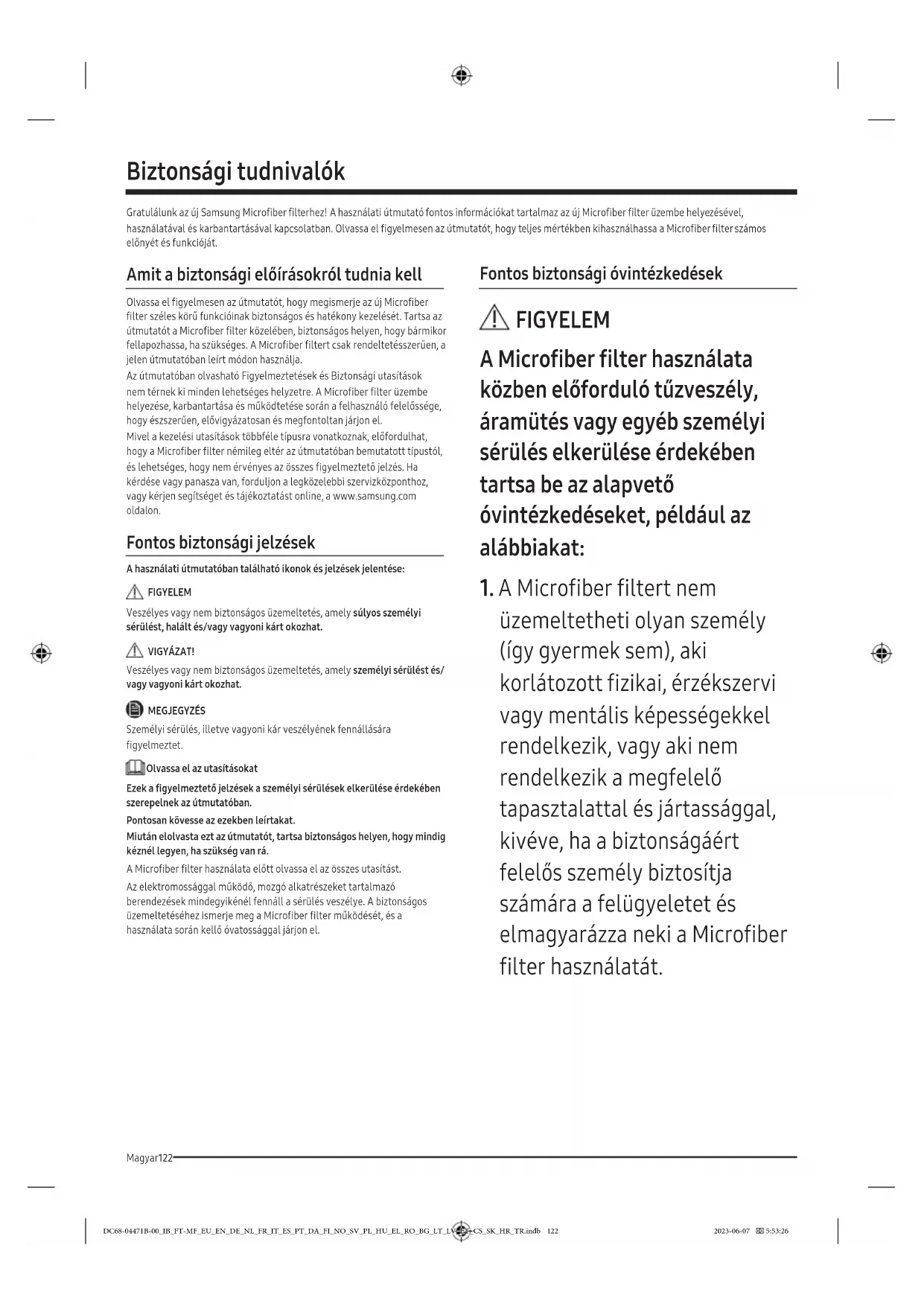

Biztonsági tudnivalók

Gratulálunk az új Samsung Microfiber filterhez! A használati útmutató fontos információkat tartalmaz az új Microfiber filter üzembe helyezésével, használatával és karbantartásával kapcsolatban. Olvassa el figyelmesen az útmutatót, hogy teljes mértékben kihasználhassa a Microfiber filter számos előnyét és funkcióját.

Amit a biztonsági előírásokról tudnia kell

Olvassa el figyelmesen az útmutatót, hogy megismerje az új Microfiber filter széles körü funkcióinak biztonságos és hatékony kezelését. Tartsa az útmutatót a Microfiber filter közelében, biztonságos helyen, hogy bármikor fellapozhassa, ha szükséges. A Microfiber filtert csak rendeltetésszerűen, a jelen útmutatóban leírt módon használja.

Az útmutatóban olvasható Figyelmeztetések és Biztonsági utasítások nem térnek ki minden lehetséges helyzetre. A Microfiber filter üzembe helyezése, karbantartása és működtetése során a felhasználó felelőssége, hogy észszerűen, elővigyázatosan és megfontoltan járjon el.

Mivel a kezelési utasítások többféle típusra vonatkoznak, előfordulhat, hogy a Microfiber filter némileg eltér az útmutatóban bemutatott típustól, és lehetséges, hogy nem érvényes az összes figyelmeztető jelzés. Ha kérdése vagy panasza van, forduljon a legközelebbi szervizközponthoz, vagy kérjen segítséget és tájékoztatást online, a www.samsung.com oldalon.

Fontos biztonsági jelzések

A használati útmutatóban található ikonok és jelzések jelentése:

FIGYELEM

Veszélyes vagy nem biztonságos üzemeltetés, amely súlyos személyi sérülést, halált és/vagy vagyoni kárt okozhat.

VIGYÁZAT!

Veszélyes vagy nem biztonságos üzemeltetés, amely személyi sérülést és/ vagy vagyoni kárt okozhat.

MEGJEGYZÉS

Személyi sérülés, illetve vagyoni kár veszélyének fennállására figyelmeztet.

Olvassa el az utasításokat

Ezek a figyelmeztető jelzések a személyi sérülések elkerülése érdekében szerepelnek az útmutatóban.

Pontosan kövesse az ezekben leírtakat.

Miután elolvasta ezt az útmutatót, tartsa biztonságos helyen, hogy mindig kéznél legyen, ha szükség van rá.

A Microfiber filter használata elött olvassa el az összes utasítást.

Az elektromossággal működő, mozgó alkatrészeket tartalmazó berendezések mindegyikénél fennáll a sérülés veszélye. A biztonságos üzemeltetéséhez ismerje meg a Microfiber filter működését, és a használata során kellő óvatossággal járjon el.

Fontos biztonsági óvintézkedések

FIGYELEM

A Microfiber filter használata közben előforduló tűzveszély, áramütés vagy egyéb személyi sérülés elkerülése érdekében tartsa be az alapvető óvintézkedéseket, például az alábbiakat:

1. A Microfiber filtert nem üzemeltetheti olyan személy (így gyermek sem), aki korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkezik, vagy aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy biztosítja számára a felügyeletet és elmagyarázza neki a Microfiber filter használatát.

2. Európában történő használat esetén: A Microfiber filtert 8 év feletti gyermek és korlátozott testi, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személy csak akkor használhatja, ha a biztonságáért felelős személy biztosítja számára a felügyeletet, vagy elmagyarázza neki a Microfiber filter biztonságos használatát és a használat lehetséges veszélyeit. Gyermekek nem játszhatnak a Microfiber filterrel. A tisztítását és karbantartását gyermekek csak felügyelettel végezhetik.

3. Ügyeljen arra, hogy gyermekek ne játszhassanak a Microfiber filterrel.

4. Ha a tápkábel sérült, azt a veszély megelőzése érdekében a gyártóval, a gyártó szervizképviselőjével vagy hasonlóan képzett személlyel kell kicseréltetni.

5. A Microfiber filterhez a mellékelt új tömlőkészletet kell használni, a régi tömlőkészletet tilos újra felhasználni.

Az elektromosságra vonatkozó fontos figyelmeztetések

FIGYELEM

A tápkábelt a helyi elektromos előírásoknak megfelelő fali aljzathoz csatlakoztassa. Csak ehhez a készülékhez használja az aljzatot, és ne használjon hosszabbító kábelt. Ha a tápkábelt elosztóba csatlakoztatja, az elosztó specifikációja legyen 220 V/16 A/3600 W vagy nagyobb.

- Ellenőrizze, hogy a tápfeszültség, a frekvencia és az áramerősség megfelel-e a termék műszaki leírásában foglaltaknak. Ennek elmulasztása áramütést vagy tüzet okozhat.

A tápkábelt soha ne a vezetéknél fogva húzza ki az aljzatból. A tápkábelt a dugaszánál fogva húzza ki.

Távolítson el rendszeresen minden idegen anyagot, pl. port vagy vizet a tápcsatlakozó-dugasz érintkezőiről száraz törlőkendővel.

A tápcsatlakozó-dugaszt úgy csatlakoztassa a fali aljzathoz, hogy a vezeték lefelé lépjen ki belőle. Ha fordítva dugja be a tápcsatlakozó-dugaszt az aljzatba, megsérülhetnek az elektromos vezetékek a kábelben, ami áramütéshez vagy tűzhöz vezethet.

Ne húzza és ne hajlítsa meg túlságosan a tápkábelt. Ne csavarja meg a tápkábelt és ne kössön rá csomót. Ne akassza a tápkábelt fémtárgyra, ne tegyen súlyos tárgyat a tápkábelre, ne szorítsa be a tápkábelt különböző tárgyak közé, és ne nyomja be a tápkábelt a Microfiber filter mögé.

Csatlakoztassa szorosan a tápcsatlakozó-dugaszt a fali aljzathoz. Ne használjon sérült tápcsatlakozó-dugaszt, sérült tápkábelt vagy laza fali aljzatot.

Ha hosszabb ideig nem használja Microfiber filtert, illetve ha villámlik vagy mennydörög, húzza ki a tápkábelt.

Ne érjen nedves kézzel a tápcsatlakozó-dugaszhoz.

Tisztítás vagy karbantartás előtt húzza ki a Microfiber filtert a fali aljzatból.

Húzza ki a tápcsatlakozó-dugaszt, mielött a termék szétszerelésébe vagy javításába kezdene.

Az üzembe helyezéssel kapcsolatos fontos figyelmeztetések

FIGYELEM

A Microfiber filtert tömör és sík falra szerelje.

A Microfiber filtert ne helyezze fürdőszobába, sem más olyan helyre, amely ki van téve az időjárás viszontagságainak vagy fröccsenő víznek.

A Microfiber filtert ne helyezze fütötest vagy gyúlékony anyag közelébe, párás, olajos vagy poros helyre, közvetlen napfénynek és víznek kitett helyre, olyan helyre, ahol esetleg gyertyát vagy szúnyogriasztó füstölöt helyeznek rá, sem olyan helyre, ahol fennáll a gázszivárgás veszélye.

Biztonsági tudnivalók

A használatra vonatkozó fontos figyelmeztetések

FIGYELEM

A Microfiber filter arra készült, hogy a mosás során a ruhákból kiszabaduló műanyag mikroszálakat felfogja, más célra nem szabad használni.

Ne próbálja önállóan megjavítani, szétszerelni vagy átalakítani a Microfiber filtert. Ne használjon az előírtól eltérő biztosítékot (például réz-, acéldrótot stb.).

• Ha a Microfiber filtert meg kell javítani vagy újra üzembe kell helyezni, forduljon a legközelebbi szervizközponthoz.
• Ez áramütéshez, tűzhöz, a Microfiber filter meghibásodásához vagy személyi sérüléshez vezethet.

Az áramütés és a tűzveszély elkerülése érdekében a tápcsatlakozó-dugaszt szilárdan dugja be a fali aljzatba. Ne használjon sérült tápcsatlakozó-dugaszt, sérült tápkábelt vagy laza fali aljzatot. Ha hosszabb ideig nem használja Microfiber filtert, illetve ha villámlik vagy mennydörög, húzza ki a tápcsatlakozó-dugaszt.

- Ne szerelje a Microfiber filtert lakóautóba (szabadidőjárműbe), hajóba, repülőgépbe.

A Microfiber filtert tartsa távol a gyermekektöl és háziállatoktól.

Húzza ki a tápcsatlakozó-dugaszát, ha a Microfiber filter nincs használatban.

Ne nyomja a gombokat éles tárgyakkal, például tollal, késsel, körömheggyel stb.

- Ez áramütést vagy személyi sérülést okozhat.

Ha a Microfiber filter furcsa zajokat hallat, égett szag jön vagy füst száll fel belöle, azonnal húzza ki a tápkábelét, és lépjen kapcsolatba a legközelebbi szervizközponttal.

Ne távolítsa el a szitaszüröt, amíg a Microfiber filter üzemel. A víz kicsordulhat.

A tisztításra vonatkozó fontos figyelmeztetések

FIGYELEM

Ha a Microfiber filter idegen anyaggal, például mosószerrel, sárral, ételmaradékkal stb. szennyezödött, húzza ki a tápcsatlakozó-dugaszt, és tisztítsa ki a Microfiber filtert nedves, puha törlökendővel.

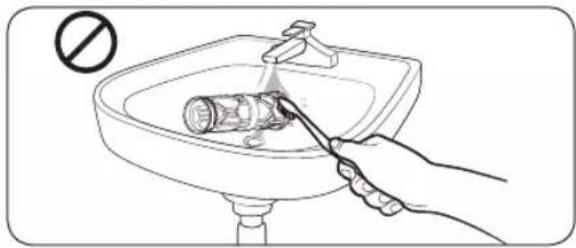

• Ne tisztítsa a Microfiber filtert úgy, hogy közvetlenül vizet permetez rá. Ne használjon benzint, hígítót vagy alkoholt a Microfiber filter tisztításához. Ne használjon erős savat tartalmazó tisztítószert.
• Ez elszíneződést, deformálódást, termék károsodást, rozsdásodást, áramütést vagy tűzet okozhat.

Tisztítás vagy karbantartás elött húzza ki a Microfiber filtert a fali aljzatból.

- Ez áramütést vagy tüzet okozhat.

A WEEE-jelzéssel kapcsolatos utasítások

A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai)

(A szelektiv gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

További információkért a Samsung környezetvédelmi kötelezettségvállalásairól és termékszabályozási kötelezettségeiről, pl. REACH, WEEE vagy elemek, látogasson el fenntarthatóság oldalunkra a www.samsung.com címen.

A termék ártalmatlanítása Franciaországban

Megfelelőségi nyilatkozat

A Samsung kijelenti, hogy ez a rádióberendezés megfelel a 2014/53/EU irányelvnek és a vonatkozó jogszabályi követelményeknek az Egyesült Királyságban. Az EU-megfelelőségi nyilatkozat és az egyesült királyságbel megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: A hivatalos megfelelőségi nyilatkozat megtekintéséhez nyissa meg a http://www.samsung.com weboldalt, menjen a Támogatás > Támogatás főoldalra, majd adja meg a típusnevet.
- Wifi maximális átviteli teljesítménye: 20 dBm 2,412–2,472 GHz-en

A wifi bekapcsolása (kizárólag wifikapcsolattal rendelkező típusok esetén)

A wifi bekapcsolása esetén a berendezés több energiát fogyaszt. Az olyan környezetben, ahol a wifi rendszeresen be van kapcsolva, a tényleges energiafogyasztás nagyobb lehet a műszaki adatlapon szereplő értékeknél

1. A wifi bekapcsolásához nyomja meg 7 másodpercig a Szürő visszaállítása gombot.
2. A Microfiber filter AP-üzemmódba lép és csatlakozik az Ön okostelefonjához.
3. Érintse meg okostelefonján a Select (Kiválasztás) lehetőséget, hogy a Microfiber filter összekapcsolódjon okostelefonjával.
4. Ha a csatlakozási folyamat befejeződött, a Microfiber filter sikeresen kapcsolódott az okostelefonhoz.

Üzembe helyezés

MEGJEGYZÉS

• Távolítsa el a termék csomagolását és ellenőrizze, hogy nem hiányzik-e valamilyen tartozék.
• A csomagolóanyagok veszélyt jelenthetnek a gyermekekre. A csomagolóanyagokat (műanyag zacskók, polisztírol stb.) úgy helyezze el, hogy azokhoz gyermekek ne férhessenek hozzá.

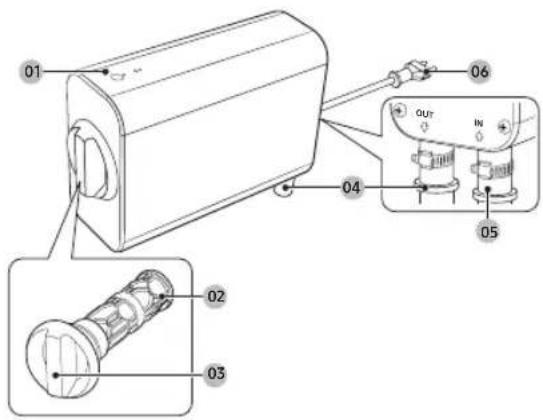

A csomag tartalma

Ellenőrizze, hogy a termék csomagolása tartalmazza-e az összes alkatrészt. Ha problémája akad a Microfiber filterrel vagy annak alkatrészeivel, forduljon a Samsung ügyfélszolgálatához vagy a kereskedőhöz.

01 04 05 02 03 06 OUT IN

01 Gombok és visszajelzők
02 Szitaszürő
03 A szitaszürö fogantyúja
04 Vízkimeneti csatlakozó (OUT)
05 Vízbemeneti csatlakozó (IN)
06 Tápcsatlakozó-dugasz
* A szűrő és/vagy a tömlő kialakítása típusonként eltér.

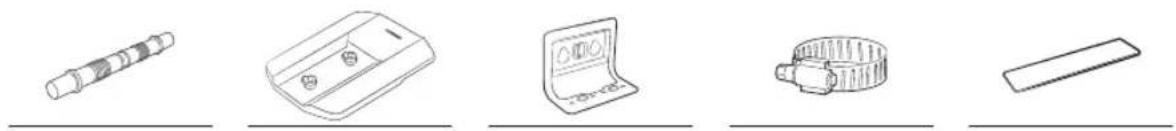

Tartozékok

Kifolyótömlő Bölcső Konzol Tömlöbilincs Csúszásgátló párna

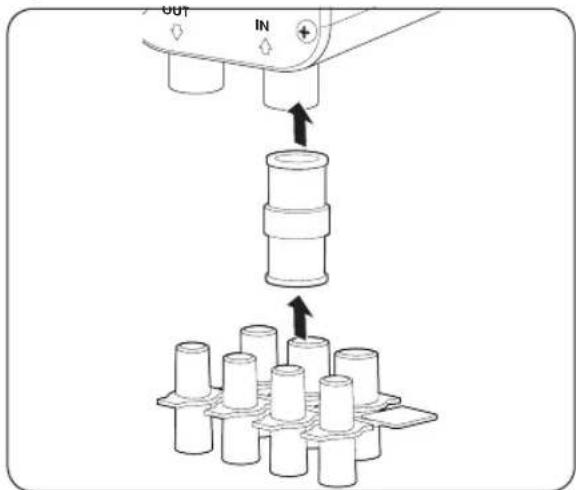

Hosszú csavar Tipli Rövid csavar Tömlöcsatlakozó Adapter

Üzembe helyezés követelményei

A Microfiber filter háztartási Samsung mosógépekhez lett optimalizálva. Ha harmadik féltöl származó mosógépet használ, ellenörizze a szűrő specifikációját és a mosógép tömlőjének specifikációját.

Felszerelési hely

• Közvetlen napfénytöl védett terület
• Kellő hely a szellőzéshez
• A fagyáspontot (0 °C) mindenkor meghaladó környezeti hömérséklet
• Höforrásoktól távol

VIGYÁZAT!

Ne szerelje a Microfiber filtert olyan helyre, ahol a víz megfagyhat. Ha a Microfiber filterben maradt víz megfagy, az károsíthatja a Microfiber filtert.

Elektromos bekötés

• Szerelje a Microfiber filtert olyan fali aljzat közelébe, ahová a tápkábelt csatlakoztathatja.
• Ne használjon hosszabbítót.

FIGYELEM

• Kizárólag a Microfiber filterhez mellékelt tápkábelt használja.
• Ne alakítsa át a mellékelt tápcsatlakozó-dugaszt. Ha nem illik az aljzathoz, hívjon szakképzett villanyszerelőt, és kérje meg egy megfelelő aljzat beszerelésére.

Üzembe helyezés

Tömlöcsatlakozó

Helyezze el a terméket úgy, hogy a Samsung mosógép kifolyótömlője a Microfiber filterhez, a Microfiber filter kifolyótömlője pedig a lefolyórendszerhez kapcsolódhasson.

A szivárgásveszély csökkentése érdekében tartsa be a következőket:

• A mellékelt tömlöbilincsekkel rögzítse szilárdan a vízbemeneti (IN) és a vízkimeneti (OUT) nyíláshoz csatlakoztatott tömlöket.
• Ellenőrizze rendszeresen a tömlőcsatlakozókat szivárgás szempontjából.

VIGYÁZAT!

A Microfiber filter első használata előtt ellenörizzen minden tömlöcsatlakozót szivárgás szempontjából.

Fal (falra szerelés esetén)

A Microfiber filtert tömör és sík falra szerelje. Ha a Microfiber filtert falra szereli, állítsa be vizmértékkel vizszintes helyzetbe.

VIGYÁZAT!

• Válasszon olyan falat, amire a mellékelt tiplivel rögzitheti a konzolt (például beton- vagy cementfalat).
• Ha a Microfiber filtert más anyagból készült falra szereli fel, használjon megfelelő, az adott falhoz tervezett tiplit és csavarokat.

A Microfiber filter felszerelése

A Microfiber filtert egyenes helyzetben szerelje fel.

Falra szerelés

MEGJEGYZÉS

Ha a Microfiber filtert falra szereli, használjon fúrót és csillagcsavarhúzót. (Nem tartozék.)

1. Döntse el, hogy a falon hova szeretné felszerelni a Microfiber filtert.

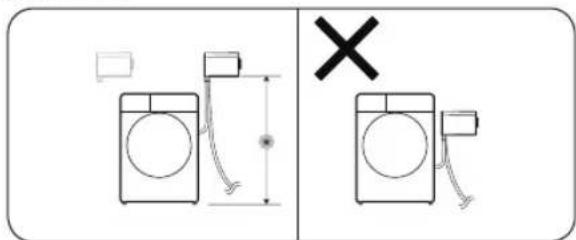

2. A Microfiber filter alja legyen legalább 100 ± 5 cm távolságra (*) a padlótól.

VIGYÁZAT!

A terméket a mosógépnél magasabbra kell felszerelni, és a készülék vízkimeneti csatlakozójának (OUT) lefelé kell mutatnia.

1. Tartsa oda a bölcsöt a felszerelés helyéhez és jelölje be a csavarok rögzítési helyét.
2. Készítse el a furatokat az előző lépésben megjelölt helyeken, majd tegye be a tipliket.
3. Rögzítse a falon a bölcsöt a hosszú csavarokkal.

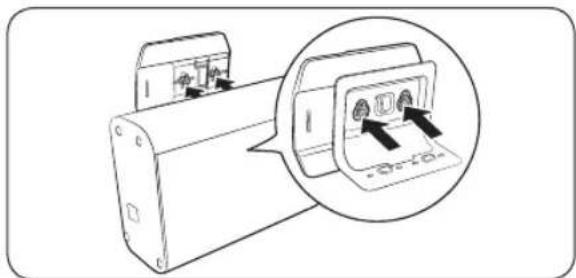

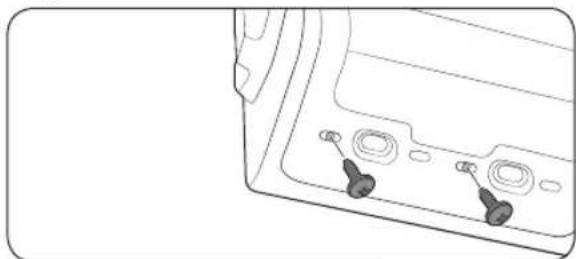

1. Szerelje fel a konzolt a Microfiber filterre. Rögzítse a rövid csavarokkal a Microfiber filter aljára.

1. Igazítsa a konzolon lévő furatokat a bölcső hornyaihoz, majd szerelje fel a konzolt.

VIGYÁZAT!

• Ügyeljen a Microfiber filter épségére a konzol rögzítése vagy a bölcsőre való felszerelés közben.

• Ellenőrizze, hogy a Microfiber filter biztonságosan rögzült-e a bölcsőben.

• Csatlakoztassa a tömlőket a Microfiber filterhez az utasítások szerint, lásd: „A tömlők bekötése”.

• Csatlakoztassa a tápkábelt a fali aljzathoz.

MEGJEGYZÉS

A készülék bekapcsol, a szürő állapotjelzője pedig világítani kezd, amint csatlakoztatja a tápkábelt a fali aljzathoz.

Felszerelés a mosógépre

MEGJEGYZÉS

A felszerelés előtt távolítsa el a mosógép tetejéről, oldalairól és hátuljáról a zavaró tárgyakat.

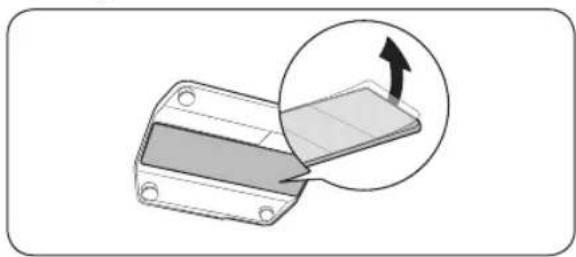

1. Távolítsa el a csúszásgátló párna mindkét oldaláról a fóliákat, majd rögzítse a csúszásgátló párnát a bölcső aljára.

MEGJEGYZÉS

Amikor ráragasztja, a csúszásgátló párna sima oldala nézzen a bölcső felé.

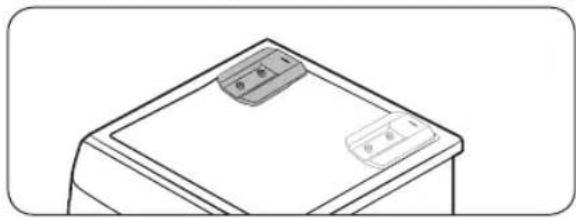

1. Rögzítse a bölcsőt a mosógép tetejének a bal vagy a jobb hátsó sarkára.

2. Csatlakoztassa a tömlőket a Microfiber filterhez az utasítások szerint, lásd: „A tömlök bekötése”.

1. Igazítsa a Microfiber filter alján található furatokat a bölcső hornyaihoz, majd szerelje fel a Microfiber filtert.

2. Csatlakoztassa a tápkábelt a fali aljzathoz.

MEGJEGYZÉS

A készülék bekapcsol, a szűrő állapotjelzője pedig világítani kezd, amint csatlakoztatja a tápkábelt a fali aljzathoz.

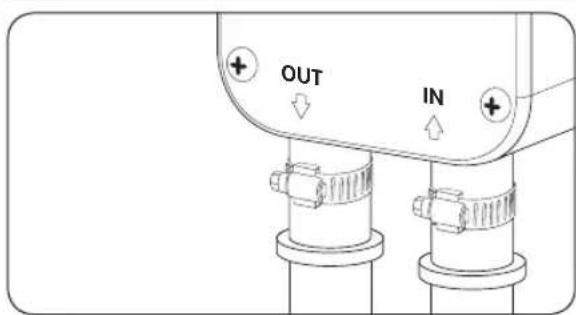

A tömlők bekötése

OUT IN

1. Csatlakoztassa a mosógép kifolyótömlőjét a Microfiber filter vízbemeneti csatlakozójára (IN).

VIGYÁZAT!

• A mosógép legyen kikapcsolva, amikor a kifolyótömlőjét a Microfiber filter vízbemeneti csatlakozójára (IN) köti.

• A mosógép kifolyótömlőjében lehet némi víz. Járjon el körültekintően, amikor a Microfiber filterhez csatlakoztatja.

• Csatlakoztassa a mellékelt kifolyótömlöt a vízkimeneti csatlakozóra (OUT).

• Rögzítse szorosan a tömlöket a mellékelt tömlöbilincsekkel.

VIGYÁZAT!

Ne nyújtsa meg erővel a kifolyótömlőt. Ha a tömlő rövid, cserélje ki egy hosszabb nagynyomású tömlőre.

A tömlöcsatlakozó és az adapter használata

Ha a nem összeillő méretek miatt a mosógép kifolyótömlőjét nem tudja a vízbemeneti csatlakozóra (IN) kötni, használja a tömlőcsatlakozót és az adaptert az alább ismertetett módon.

OUT IN

1. Csatlakoztassa a tömlöcsatlakozót a vízbemeneti csatlakozóhoz (IN).
2. Keresse meg a mosógépe kifolyótömlőjéhez megfelelő adaptert, majd csatlakoztassa azt a tömlőcsatlakozóhoz.
3. Rögzítse szorosan a tömlőcsatlakozó mindkét végét a mellékelt tömlőbilincsekkel.
4. Csatlakoztassa a mosógép kifolyótömlöjét az adapterhez.
5. Futtasson le egy teljes programot a mosógéppel, hogy kiderüljön az esetleges vízszivárgás.

Müvelet

VIGYÁZAT!

Ne távolítsa el a szítaszüröt, amíg a Microfiber filter üzemel.

Gombok és jelzőfények

FT-MF

01 (3 sec) 02

01 Wifi

A wifivisszajelző világítani kezd, amint a Microfiber filter csatlakozott a wifihez.

- A wifi be- vagy kikapcsolásához tartsa lenyomva 7 másodpercig a Szürő visszaállítása gombot.

02 Szürö állapotjelző/Szürö visszaállítása gomb

A szürő állapotjelző világítani kezd, amint a Microfiber filter bekapcsolt.

- A készülék bekapcsol, amint csatlakoztatja a tápkábelt a fali aljzathoz.

VIGYÁZAT!

Feltétlenül kapcsolja be a Microfiber filtert, mielött használni kezdené a mosógépet. Ha úgy működteti a mosógépet, hogy a Microfiber filter ki van kapcsolva, a mosógépen vízleeresztési hibaüzenet jelenhet meg, mert a víz nem tud megfelelően leúrulni a Microfiber filteren keresztül.

A szitaszürő megtisztítását követően nyomja meg ezt a gombot 3 másodpercig a szitaszürő állapotának visszaállításához.

- Ha villog a szűrő állapotjelző ikon, tisztítsa ki a szitaszűrőt. (Lásd „A szitaszűrő tisztítása“, 129. oldal.)

VIGYÁZAT!

• Legyen óvatos a szitaszűrő eltávolításakor, mert lehet, hogy van még benne víz.
• Ha a szűrő állapotjelzője a visszaállítás után is villog, ellenőrizze, hogy megfelelően helyezte-e be a szitaszűrőt.
• Ha a mosógépnél vízleeresztési problémák lépnenek fel, kapcsolja ki és távolítsa el a szürőt.

SmartThings

Wifikapcsolat

Lépjen az okostelefon vagy a táblagép Settings (Beállítások) menüjébe, engedélyezze a vezeték nélküli csatlakozást, majd válasszon egy hozzáférési pontot (AP).

- A Microfiber filter támogatja a 2,4 GHz-es wifiprotokollokat.

Letöltés

Az alkalmazás-áruházakban (Google Play Store, Apple App Store, Samsung Galaxy Apps) a „SmartThings“ kifejezésre keresve találhatja meg a SmartThings alkalmazást. Töltse le és telepítse az alkalmazást az eszközén.

MEGJEGYZÉS

Az alkalmazás a jobb teljesítmény érdekében előzetes értesítés nélkül is módosulhat.

Bejelentkezés

Először be kell jelentkeznie Samsung-fiókjával a SmartThings alkalmazásba. Új Samsung-fiók létrehozásához kövesse az alkalmazás utasításait. A fiók létrehozásához nincs szükség másik alkalmazásra.

MEGJEGYZÉS

Amennyiben rendelkezik Samsung-fiókkal, használja azt a belépéshez. Regisztrált Samsung okostelefon- vagy táblagép-felhasználóként automatikusan bejelentkezik.

A Microfiber filter regisztrálása a SmartThings alkalmazásba

1. Győződjön meg arról, hogy okostelefonja vagy táblagépe csatlakozik egy vezeték nélküli hálózathoz. Amennyiben nem, lépjen be a Settings (Beállítások) menübe, engedélyezze a vezeték nélküli kapcsolatot, majd válasszon egy hozzáférési pontot (AP).
2. Nyissa meg okostelefonján vagy táblagépén a SmartThings alkalmazást.
3. Ha az „A new device is found. (Új eszköz található.)” üzenet jelenik meg, válassza az Add (Hozzáadás) lehetőséget.
4. Amennyiben nem jelenik meg üzenet, válassza a + lehetőséget, és keresse ki Microfiber filtert az elérhető készülékek listájából. Amennyiben nem találja a listán a Microfiber filtert, válassza a Device Type (Eszköz típusa) > Specific Device Model (Modell kiválasztása) lehetőségeket és adja hozzá a készüléket manuálisan.
5. Regisztrálja A következő eljárással a Microfiber filtert a SmartThings alkalmazásba.

a. Adja hozzá a Microfiber filtert a SmartThings alkalmazáshoz. Győződjön meg arról, hogy a Microfiber filter csatlakozik a SmartThings alkalmazáshoz.
b. Ha befejezte a regisztrálást, a Microfiber filter megjelenik okostelefonján vagy táblagépén.

Karbantartás

A szitaszürő tisztítása

Ha villog a szürő állapotjelzője, tisztítsa ki a szitaszüröt.

VIGYÁZAT!

A biztonság érdekében kapcsolja ki a Microfiber filtert és a hozzá csatlakozó mosógépet, mielőtt eltávolítja a szitaszürőt.

1. Kapcsolja ki a Microfiber filtert és a hozzá csatlakozó mosógépet.
2. Fogja meg a szitaszűrő fogantyúját, és fordítsa el az óra járásával ellentétesen. Ezután húzza ki a szitaszűrőt a főegységből.

VIGYÁZAT!

Legyen óvatos a szitaszűrő eltávolításakor, mert lehet, hogy van még benne víz.

1. Válassza szét a szitaszűrőt és a fogantyúját.
2. Fogja meg a fogantyú (A) részét. Ezután fordítsa el a szitaszűrőt a nyíl irányába (ahogy az ábrán is látható).

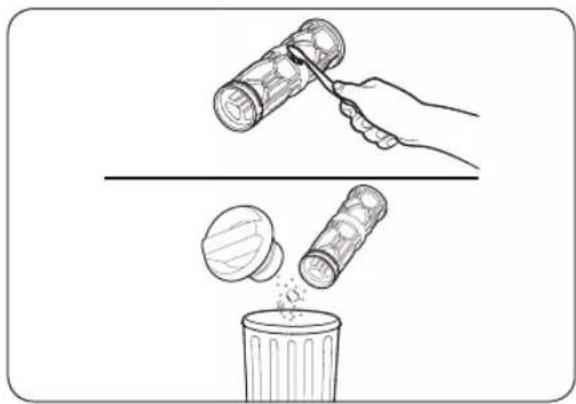

1. Tisztítsa le a szitaszűrőben összegyült hulladékot puha kefével.
2. Az összegyűjtött hulladékot mindenképpen a szemetesbe dobja.
3. Szerelje össze a szitaszüröt és a fogantyúját.
4. Helyezze vissza a megtisztított szitaszüröt a föegységbe, majd fordítsa el az óramutató járásával megegyező irányba, hogy a fogantyún lévő jel felfelé mutasson.
5. Nyomja meg 3 másodpercig a Szűrő visszaállítása gombot a szitaszűrő állapotának visszaállításához.

VIGYÁZAT!

• Ha a szitaszürő megsérül, a teljesítmény csökkenhet, vagy leürítési hibaüzenet jelenhet meg a mosógépen.
• Ha a szűrő állapotjelzője a visszaállítás után is villog, ellenőrizze, hogy megfelelően helyezte-e be a szitaszűröt.
• Ha a szitaszűrő nem a megfelelő pozícióban van behelyezve, víz szivároghat, vagy romolhat a teljesítmény. Ezenkívül a mosógépen megjelenhet egy vízleeresztési hibaüzenet.

A Microfiber filter további környezetbarát használata érdekében kerülje a víz használatát a szitaszűrő tisztitásánál. Dobja ehelyett az összegyült hulladékot a szemetesbe.

A Microfiber filter kiolvasztása

A Microfiber filterben maradt víz megfagyhat, ha a hömérséklet 0 °C alá csökken.

1. Kapcsolja ki a Microfiber filtert, majd húzza ki a tápkábelt a fali aljzatból.
2. Válassza le a Microfiber filterhez csatlakoztatott két tömlöt és áztassa öket meleg vizbe.
3. Válassza le a Microfiber filtert a bölcsöröl és tegye egy tálcára vagy edénybe. Vigye be ezután meleg helyre a kiolvasztásához.
4. Tegye vissza a Microfiber filtert a bölcsőjére és kösse vissza a tömlöit.

MEGJEGYZÉS

Ha a Microfiber filter továbbra sem működik megfelelően, ismételje meg addig a fenti lépéseket, amíg helyre nem áll a normal működés.

Hibaelhárítás

Ellenőrzési pontok

VIGYÁZAT!

Forduljon a szervizközponthoz, ha a probléma továbbra is fennáll, vagy ha olyan problémával találkozik, amely nem szerepel ebben a szakaszban.

Nem működik.

• Ellenőrizze, hogy megfelelő-e az áramellátás.
• Ellenőrizze és kapcsolja vissza a kismegszakítót.

A berendezés hangos vagy túlzottan rázkódik.

- Rögzítse gondosan a Microfiber filtert egy tömör falra.

- Használja a mellékelt tartozékokat a bölcső biztonságos rögzítéséhez a falhoz. Ezután rögzítse a tartót a Microfiber filterhez, hogy a Microfiber filtert a bölcsőre szerelhesse.

• Gyözödjön meg arról, hogy a Microfiber filter nem ér hozzá semmihez.
• A normal működés során a motor zajt adhat ki.

Nincs vízleeresztés.

• Ellenőrizze, hogy a kifolyótömlő egészen az üritőrendszerig egyenesen fut-e. Ha vízleeresztési problémát észlel, lépjen kapcsolatba a szervizközponttal.
• Ellenörizze, hogy a kifolyótömlö nem fagyott-e be, vagy nincs-e eltömödve.
• Ellenőrizze, hogy a kifolyótömlő csatlakozik-e az ürítörendszerhez, illetve hogy az ürítörendszer nincs-e eltömödve.
• Gyözödjön meg arról, hogy a tömlök megfelelően csatlakoznak a vízbemeneti (IN) és a vízkimeneti (OUT) csatlakozóhoz.
• Ellenőrizze, hogy a kifolyótömlő nincs-e megcsavarodva.
  • Tisztítsa ki a szitaszűrőt.

- Nem szabad eltávolítani a szitaszüröt, amíg a Microfiber filter vagy a hozzá csatlakozó mosógép működik. Mielött eltávolítja a szitaszüröt, kapcsolja ki a Microfiber filtert és a hozzá csatlakozó mosógépet.

- Ellenőrizze, hogy nem a Microfiber filterhez csatlakozó mosógép okozza-e a vízleeresztési hibát. A vízleeresztési hiba elháritásához olvassa el a mosógép használati útmutatóját.

Víz szivárog a berendezésből.

- Ellenőrizze, hogy megfelelő helyzetben lett-e beszerelve a szitaszűrő.

- Kapcsolja ki a Microfiber filtert és a hozzá csatlakozó mosógépet, mielőtt eltávolítja a szitaszürőt. Helyezze vissza a szitaszürőt a főegységbe, majd fordítsa el az óramutató járásával megegyező irányba, hogy a fogantyún lévő jel felfelé mutasson.

• Ellenörizze, hogy minden tömlöcsatlakozó szorosan meg van-e húzva.
• Ellenőrizze, hogy a kifolyótömlő vége megfelelően illeszkedik-e az ürítőrendszerhez, illetve hogy rögzítése megfelelő-e.
• Ellenörizze a kifolyótömlöt.

- Ellenörizze, hogy a kifolyótömlő vége nem fekszik-e a földön.

- Ellenörizze, hogy a kifolyótömlő nem fagyott-e be, vagy nincs-e eltömödve.

A szürö állapotjelző nem kapcsol ki.

• Nyomja meg 3 másodpercig a Szürő visszaállítása gombot a szitaszűrő állapotának visszaállításához.
  • Tisztítsa ki a szitaszüröt.

- A szürő állapotjelzője 30 mosásonként vagy havonta világítani kezd attól függöen, hogy melyik következik be előbb. A legjobb teljesítmény érdekében tisztítsa a szitaszűröt rendszeresen.

• Ellenőrizze, hogy megfelelő helyzetben lett-e beszerelve a szitaszűrő.
• Kapcsolja ki a Microfiber filtert és a hozzá csatlakozó mosógépet, mielőtt eltávolítja a szitaszűrőt. Helyezze vissza a szitaszűrőt a főegységbe, majd fordítsa el az óramutató járásával megegyező irányba, hogy a fogantyún lévő jel felfelé mutasson. Nyomja meg ezután a Szűrő visszaállítása gombot a szitaszűrő állapotának visszaállításához.

Felváltva villog a szűrő állapotjelző és a wifivisszajelző.

• Ellenőrizze, hogy a termék a beszerelési útmutatónak megfelelően lett-e üzembe helyezve.
• Szerelje le a terméket a falról vagy a mosógépről, majd ürítse le a tömlöben és a termékben maradt vizet. Helyezze üzembe ezután a terméket az üzembe helyezési utasítás szerint.
  • Tartsa lenyomva 3 másodpercig a Szűrő visszaállítása gombot.

Függelékek

Készenléti áramfogyasztás

Fogyasztás	Készenléti üzemmód 0,50 W
	Hálózati készenléti üzemmód 2,00 W
	Idő készenléti üzemmódban (wifi) 10 perc

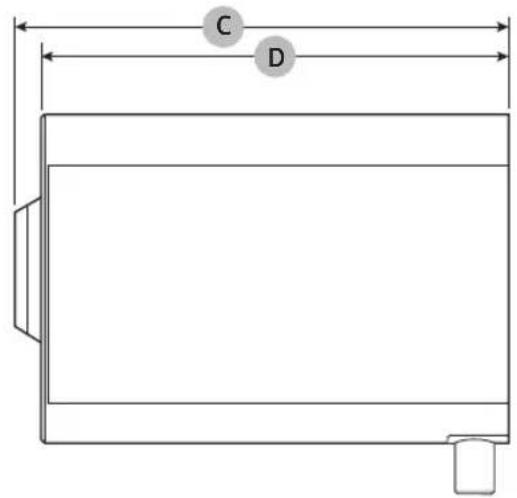

Műszaki adatlap

A B

C D

Típus Microfiber filter
Típus megnevezése FT-MF
Méretek	A (szélesség) 100 mm
	B (magasság) 215 mm
	C (hossz, a szűrő fogantyújától a hátsó burkolatig)		281 mm
	D (hossz, a burkolatok közötti távolság) 265 mm
Víznyomás 0,5–2,0 kgf/cm			^2
Nettó tömeg 2,0 kg
Fogyasztás		AC 220–240 V / 50–60 Hz	7 W

MEGJEGYZÉS

• A kiviteli és müszaki adatok a minőség javítása érdekében értesítés nélkül megváltozhatnak.
• Az itt megadott méretek a mérési módszertől függően kismértékben eltérhetnek a tényleges méretektől.
