HASZNÁLATI ÚTMUTATÓ PKSA 20-Li C3 PARKSIDE

• Karbantartás és tisztítás p. 310
• Tisztítás p. 310
• Karbantartási időközök p. 310
• Fűrészlánc megolajozása p. 311
• Vágófogak élesítése p. 311
• Láncfeszesség beállítása p. 312
• Új fűrészlánc bejáratása p. 313
• Láncvezető lap karbantartása p. 313
• Láncvezető lap megfordítása p. 313
• Tárolás p. 314
• Ártalmatlanítás/ Környezetvédelem p. 314
• Hibakeresés p. 315
• Pótalkatrészek/Tartozékok p. 316
• HU JÓTÁLLÁSI TÁJÉKOZTATÓ p. 317

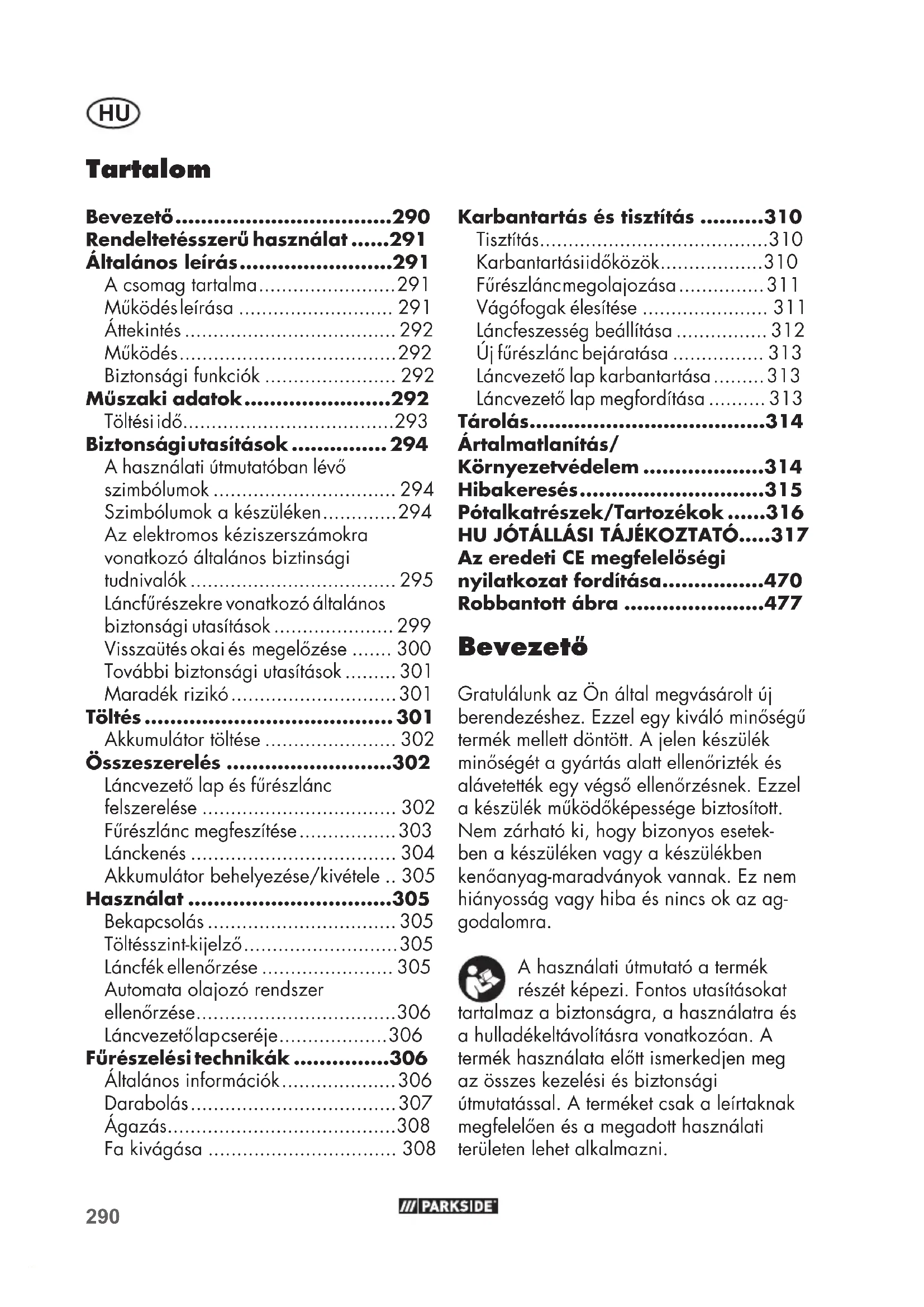

• Tartalom Bevezető p. 290
• Rendeltetésszerű használat p. 291
• Általános leírás p. 291
• A csomag tartalma p. 291
• Működés leírása p. 291
• Áttekintés p. 292
• Működés p. 292
• Biztonsági funkciók p. 292
• Műszaki adatok p. 292
• Töltési idő p. 293
• Biztonsági utasítások p. 294
• A használati útmutatóban lévő szimbólumok p. 294
• Szimbólumok a készüléken p. 294
• Az elektromos kéziszerszámokra vonatkozó általános biztinsági tudnivalók p. 295
• Láncfűrészekre vonatkozó általános biztonsági utasítások p. 299

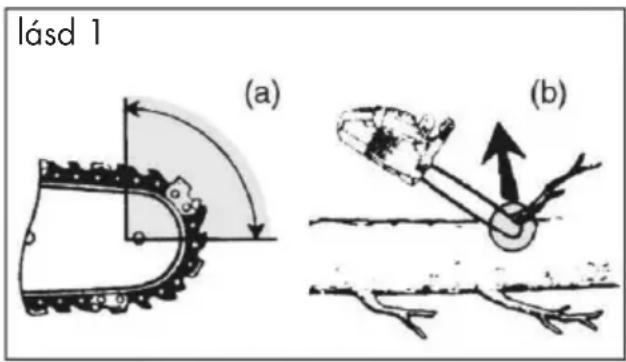

• Visszaütés okai és megelőzése p. 300
• További biztonsági utasítások p. 301
• Maradék rizikó p. 301
• Töltés p. 301
• Akkumulátor töltése p. 302
• Összeszerelés p. 302
• Láncvezető lap és fűrészlánc felszerelése p. 302
• Fűrészlánc megfeszítése p. 303
• Lánckenés p. 304
• Akkumulátor behelyezése/kivétele p. 305
• Használat p. 305
• Bekapcsolás p. 305
• Töltésszint-kijelző p. 305
• Láncfék ellenőrzése p. 305
• Automata olajozó rendszer ellenőrzése p. 306
• Láncvezető lap cseréje p. 306
• Fűrészelési technikák p. 306
• Általános információk p. 306
• Darabolás p. 307
• Ágazás p. 308
• Fa kivágása p. 308
• Az eredeti CE megfelelőségi nyilatkozat fordítása p. 470
• Robbantott ábra Bevezető Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellenőrzésnek. Ezzel a készülék működőképessége biztosított. Nem zárható ki, hogy bizonyos esetek- ben a készüléken vagy a készülékben kenőanyag-maradványok vannak. Ez nem hiányosság vagy hiba és nincs ok az ag- godalomra. A használati útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni.291 p. 477

Őrizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot. Rendeltetésszerű használat Az akkumulátoros láncfűrészt csak fa fűrészelésére tervezték. A készülék semmily- en más használatra nem alkalmas (pl. falak, műanyag vagy élelmiszer vágására). A készülék a ( Parkside) X20VTEAM so- rozat része és a ( Parkside) X20VTEAM sorozat akkumulátoraival üzemeltethető. Az akkumulátorokat csak a ( Parkside) X20VTEAM sorozat töltőivel szabad töl- teni. A készülék minden más, a jelen használati útmutatóban nem kifejezetten engedélye- zett alkalmazása esetén kár keletkezhet a készülékben és komoly veszélyt jelenthet a felhasználó számára. A készülék a barkács szektorban történő használatra készült. A készüléket nem ipari használatra tervezték. A készüléket felnőttek használhatják. 16 éven felüli fi atalkorúak csak felügyelet mel- lett használhatják a készüléket. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból vagy helyte- len kezelésből eredő károkért. A készülék nem alkalmas ipari használatra. Ipari ha- sználat esetén a garancia érvényét veszti. Ezt az akkumulátoros láncfűrészt csak egy személy és csak fa fűrészelésére ha- sználhatja. A láncfűrészt jobb kézzel a hátsó markolaton és bal kézzel az elülső markolaton fogva kell tartani. A láncfűrész használat előtt a felhasználónak el kell olvasnia és meg kell értenie a használati útmutatóban foglalt összes fi gyelmeztetést és utasítást. A felhasználónak megfelelő egyéni védőeszközöket (PSA) kell viselnie. A láncfűrésszel csak fát szabad fűrészelni. Nem szabad megmunkálni pl. műanyagot, követ, fémet vagy idegen anyagot (pl. szö- get vagy csavart) tartalmazó fát! Általános leírás A legfontosabb funkcionális részek ábrája a kihajtható ol- dalon található. A csomag tartalma Óvatosan vegye ki a készüléket a csomag- ból és ellenőrizze, hogy teljesek-e a követ- kező alkatrészek:

• akkumulátoros láncfűrész (már fel van szerelve)

• védőtok a láncvezető laphoz (már fel van szerelve)

• olajfl akon 180ml bio lánckenő olajjal

• használati útmutató Az akkumulátorok és a töltő nem része a csomagnak. Ártalmatlanítsa megfelelően a csomagolóa- nyagot. Működés leírása Az akkumulátoros láncfűrész egy lánc-gy- orsrögzítő rendszerrel van felszerelve. A körbefutó fűrészláncot egy láncvezető lap (vezetősín) vezeti. Egy automata olajozó rendszer biztosítja a lánc folyamatos ke- nését. A felhasználó védelme céljából a készülék különböző biztonsági berendezé- sekkel van felszerelve. A kezelőelemek funkciója az alábbi leírás- ban található.292

Áttekintés 1 hátsó markolat 2 be-/kikapcsoló 3 kapcsolózár 4 olajtartály-sapka 5 elülső markolat 6 láncfékező kar/elülső kézvédelem 7 fűrészlánc 8 láncvezető lap (vezetősín) 9 karmos ütköző 10 rögzítőcsavar a lánckerék-védő- burkolathoz 11 csavar a lánc-gyorsrögzítő rends- zerhez 12 lánckerék-védőburkolat 13 olajszintjelző 14 hátsó kézvédelem 15 védőtok a láncvezető laphoz 16 akkumulátorok 16a akkumulátor kireteszelő gomb 17 töltő 18 olajfl akon 19 síncsapszeg 19a csap 20 lánckerék 21 láncfeszítő csap 22 láncfeszítő csap befogó 23 vezetősín az akkumulátorhoz 24 olajkivezető csatorna Működés A láncfűrész elektromotoros meghajtású. A körülfutó fűrészlánc egy vezetősínen fut. A gép gyors láncfeszesség szabályozással és gyorsan ható láncfékkel rendelkezik. Olajozó automata biztosítja a lánc folya- matos olajozását. A felhasználó biztonságának érdekében a láncfűrész különböző biztonsági berende- zésekkel van ellátva. A kezelési elemek működését a következő leírások tartalmazzák. Biztonsági funkciók 1 Hátsó markolat kézvédelemmel (14) védi a kezet az ágaktól és gally- aktól, valamint a leeső lánctól. 2 Be-/kikapcsoló azonnali láncle- állítóval A be-/kikapcsoló elengedése esetén a készülék azonnal kikapcsol. 3 Kapcsolózár A készülék bekapcsolásához ki kell reteszelni a kapcsolózárt. 6 Láncfékező kar/elülső kézvéde- lem Biztonsági berendezés, amely azonnal leállítja a fűrészláncot visszaütés ese- tén; a kar manuálisan is működtethető; védi a kezelő bal kezét, ha a keze lec- súszik az első markolatról. 7 Csekély visszaütésű fűrészlánc speciálisan kifejlesztett biztonsági berendezéssel segít Önnek felfogni a visszaütéseket. 9 Karmos ütköző növeli a stabilitást függőleges vágás végzése esetén és megkönnyíti a fűrészelést. Műszaki adatok Akkus láncfűrész 20V .................... ................................ PKSA 20-Li C3 Motorfeszültség U ...................... 20 V Védelmi mód ...................................IPX0 Véde Láncsebesség v

................. 6,5 m/s Súly (akkumulátorok + töltő nélkül)kb. 3,25 kg Súly (4Ah akkumulátorral) ............... kb. 4 kg Olajfl akon kapacitása ..................270 ml Láncvezető lap .......................................

..............10“ TRILINK M1431040-1041TL

Fűrészlánc .................TRILINK CL14340TL293

Láncosztás .......................3/8“ (9,5 mm) Lánctávolság ......................... 18,5 mm Láncvastagság ......................... 1,1 mm Lánckerék fogai ................................ 6 Láncvezető lap hossza ................ 307 mm Vágás hossza ......................kb. 230 mm Hőmérséklet ..........................max. 50°C Töltés ....................................4 - 40 °C Üzemeltetés .........................20 - 50°C Tárolás ..................................0 - 45°C Hangnyomásszint

= 3 dB Hangerőszint (L

) az elülső markolaton ................. 1,41 m/s

A zaj- és rezgésszint értékek a megfele- lőségi nyilatkozatban megnevezett szab- ványoknak és előírásoknak megfelelően kerültek meghatározásra. A megadott rezgéskibocsátási érték egy szabványosított mérési módszerrel került megállapításra és felhasználható az elek- tromos kéziszerszám egy másik készülékkel történő összehasonlítására. A megadott rezgéskibocsátási érték a kitettség előzetes megbecsüléséhez is fel- használható. Figyelmeztetés: A rezgéskibocsátási érték az elek- tromos kéziszerszám tényleges ha- sználata során eltérhet a megadott értéktől, az elektromos kéziszers- zám használatától függően. A kezelő védelme érdekében biz- tonsági intézkedéseket kell hozni, amelyek a tényleges felhasználási körülmények során történő kima- radás becslésén alapulnak (ugya- nakkor a működési ciklus minden részét, például azokat az időszako- kat is fi gyelembe kell venni, amikor az elektromos kéziszerszám ki van kapcsolva, vagy amikor a kézis- zerszám be van ugyan kapcsolva, de terhelés nélkül jár). Töltési idő Töltési idő (perc) PAP20A1 PAP20B1 PAP20A2 PAP20A3 PAP20B3 Smart PAPS204A1 Smart PAPS208A1 PLG20A1 PLG20A4 PLG20C1

A készülék a ( Parkside) X20VTEAM so- rozat része és a ( Parkside) X20VTEAM sorozat akkumulátoraival üzemeltethető. A ( Parkside) X20VTEAM sorozat akku- mulátorait csak a ( Parkside) X20VTEAM sorozat töltőivel szabad tölteni. Javasoljuk, hogy ezt a készüléket kizárólag az alábbi akkumulátorokkal üzemeltesse: PAP20B1, PAP20B3. Javasoljuk, hogy ezeket az akkumulátoro- kat az alábbi töltőkkel töltse: PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG 20A1. Biztonsági utasítások Ez a fejezet a készülékkel történő munka- végzés során betartandó alapvető bizton- sági előírásokat tartalmazza. A láncfűrész egy veszélyes készü- lék, amely helytelen vagy gondat- lan használat esetén súlyos sérü- léseket vagy akár halált okozhat. Ezért saját és mások biztonsága érdekében mindig tartsa be az alábbi biztonsági utasításokat és bizonytalanság esetén kérje sza- kember tanácsát. A használati útmutatóban lévő szimbólumok Veszélyre utaló jelzés sze- mélyi sérülések vagy anyagi károk megelőzésére vonat- kozó utasításokkal Felszólító jelzés károk megelőzésé- re vonatkozó utasításokkal Tudnivalókra utaló jelzés a készülék jobb használatát segítő információkkal Viseljen vágásálló kesztyűt. Szimbólumok a készüléken Ismerje meg az összes kezelőele- met, mielőtt dolgozni kezd az akku- mulátoros láncfűrésszel. Gyakorolja a készülék használatát (rönkök darabolása egy fűrészbakon), és kérjen meg egy tapasztalt felha- sználót vagy szakembert, hogy elmagyarázza Önnek a készülék funkcióját, működési módját, a fűrészelési technikákat és az egyéni védőeszközöket. Olvassa el és vegye fi gyelembe a géphez tartozó használati útmutatót! Használjon egyéni védőeszközt. Mindig viseljen védőszemüveget vagy arcvédőt és hallásvédőt. Viseljen védősisakot. Viseljen megfelelő munkaruhát. Vágási sérülés veszélye! Viseljen vágásálló kesztyűt. Viseljen vágásálló, csúszásgátló talppal ellátott biztonsági bakancsot. Mindig két kézzel használja a kés- züléket. Figyelem! Visszaütés – A munka- végzés során ügyeljen a gép viss- zaütésére. Ne tegye ki a készüléket esőnek. A készülék nem lehet nedves vagy nem szabad nedves környezetben működtetni.295

Karbantartási és tisztítási munkákat alapvetően csak kikapcsolt motor és kivett akkumulátorok esetén végezzen.

Garantált hangerőszint 307 mm Láncvezető lap hossza Az elektromos készülékek nem tar- toznak a háztartási hulladékba. Láncfék Ez a készülék a X20VTEAM termékcsalád része. Szimbólumok a lánckerék-alatt: Ügyeljen a fűrészlánc mozgási irányára. Figyelem! Olvassa el a használati útmutatót. Szimbólumok a láncvezető lapon: Fűrészlánc mozgási iránya Szimbólumok az olajtartály-sap- kán: Olajozza meg a fűrészláncot. Szimbólumok a lánckerék-burkolat rögzí- tőcsavarján: Nyissa Zárja Szimbólumok a láncfékező karon:

Láncfék: BE Szimbólumok a lánc-gyorsrögzítő rends- zerhez való csavaron: kioldás rögzítés Az elektromos kéziszerszá- mokra vonatkozó általános biztinsági tudnivalók FIGYELMEZTETÉS! Olvassa el az elektromos kéziszerszámhoz tartozó összes biztonsági utasítást, tudnivalót, illusztrációt és műszaki adatot. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat. A jövőbeni használat érdekében őrizzen meg minden biztonsági tudnivalót és útmutatót. A biztonsági tudnivalókban alkalmazott „elektromos szerszámgép“ fogalom háló- zatról működtetett elektromos szerszám- gépekre (hálózati kábellel) és akkuval működtetett elektromos szerszámgépekre (hálózati kábel nélkül) vonatkozik.

1) Munkahelyi biztonság

a) Munkaterületét mindig tartsa tisztán és jól megvilágítva. A ren- detlenség vagy a megvilágítatlan mun- katerületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos szerszámgéppel robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszám-296

gozni, csak olyan hosszabbító kábelt használjon, amely külső terekben is alkalmazható. A kül- téri használatra alkalmas hosszabbító kábel alkalmazása csökkenti az áram- ütés kockázatát. f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, használjon RCD (Residual Current Device). Az RCD (Residual Current Device) csökkenti az áramütés veszélyének kockázatát.

3) Személyek biztonsága

a) Legyen fi gyelmes, ügyeljen arra, hogy mit csinál és végez- ze a munkát racionálisan az elektromos szerszámgéppel. Soha ne használjon elektromos szerszámgépet, ha fáradt, illet- ve kábítószerek, alkohol vagy gyógyszerek hatása alatt áll. Egy elektromos szerszámgép haszná- lata közben egyetlen fi gyelmetlen pilla- nat is komoly sérülésekhez vezethet. b) Hordjon személyi védőfelszere- lést és mindig egy védőszem- üveget. A személyi védőfelszerelés, mint a pormaszk, a csúszásálló bizton- sági cipők, a védősisak vagy a hallás- védő viselése, az elektromos szerszám- gép mindenkori fajtája és alkalmazása függvényében, csökkenti a sérülések kockázatát. c) Kerülje a véletlen üzembe he- lyezést. Győződjön meg arról, hogy az elektromos szerszám- gép ki van kapcsolva, mielőtt áramellátásra és/vagy akkura csatlakoztatja, felemeli vagy hordozza. Balesetekhez vezethet, ha az elektromos szerszámgép hordozása gépek szikrákat hoznak létre, melyek meggyújthatják a port vagy a gőzöket. c) Az elektromos szerszámgép használata közben tartsa távol a gyermekeket és az egyéb sze- mélyeket. Ha elvonják a fi gyelmét, el- veszítheti a szerszámgép feletti uralmat.

2) Elektromos biztonság

a) Az elektromos szerszámgép csatlakozó dugójának passzol- nia kell a dugaszoló aljzatba. A dugót semmilyen módon sem szabad módosítani. Ne használ- jon adapterdugókat védőföldelt elektromos szerszámgépekkel együtt. A módosítás nélküli dugók és a megfelelő dugaszoló aljzatok csök- kentik az áramütés kockázatát. b) Kerülje teste érintkezését a föl- delt felületekkel, mint pl. csö- vekkel, fűtőtestekkel, tűzhelyek- kel és hűtőszekrényekkel. Megnő az áramütés veszélyének kockázata, ha az Ön teste földelve van. c) Az elektromos szerszámgépeket esőtől és nedvességtől távol kell tartani. Nő az áramütés kockázata, ha víz hatol be az elektromos szer- számgépbe. d) Ne használja a kábelt ren- deltetésétől eltérő célokra, az elektromos szerszámgép hordo- zásához, felakasztásához vagy a dugó dugaszoló aljzatból tör- ténő kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles pe- remektől vagy mozgásban lévő készülékelemektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát. e) Ha egy elektromos szerszám- géppel a szabadban akar dol-297

közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatla- koztatja az áramellátásra. d) Az elektromos szerszámgép bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsot. A forgó készülék- részekben lévő szerszám vagy kulcs sérülésekhez vezethet. e) Kerülje az abnormális testtar- tást. Gondoskodjon a stabil álló helyzetről és mindenkor tartsa meg egyensúlyát. Így váratlan hely- zetekben jobban tudja kontrollálni az elektromos szerszámgépet. f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűit tartsa távol a mozgás- ban lévő alkotóelemektől. A moz- gásban lévő alkotóelemek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat. g) Amennyiben a készülékhez por- elszívó és porgyűjtő berendezés is szerelhető, akkor azokat fel kell helyezni és megfelelően használni kell. Porelszívó alkalma- zása csökkentheti a por miatti veszé- lyeztetéseket. h) Ne gondolja, hogy biztonság- ban van és ne hagyja fi gyelmen kívül az elektromos kéziszer- számokra vonatkozó biztonsági előírásokat akkor sem, ha több- szöri használat után jól ismeri az elektromos kéziszerszám használatát. A fi gyelmetlenség már a másodperc törtrésze alatt is súlyos sérülésekhez vezethet.

4) Az elektromos szerszámgép

alkalmazása kezelése a) Ne terhelje túl a készüléket. Munkájához használja az an- nak megfelelő elektromos szer- számgépet. A megfelelő elektromos szerszámgéppel jobban és biztonságo- sabban dolgozhat a megadott teljesít- ménytartományban. b) Ne használjon olyan elektromos szerszámgépet, melynek meg- hibásodott a kapcsolója. A nem be- vagy kikapcsolható elektromos szer- számgép veszélyes és meg kell javíttatni. c) Húzza ki a hálózati csatlako- zódugót a csatlakozóaljzatból és/vagy távolítsa el a levehető akkumulátort, mielőtt beállí- tásokat végez a készüléken, betétszerszámokat cserél vagy az elektromos kéziszerszámot elteszi. Ez az óvintézkedés megaka- dályozza az elektromos szerszámgép véletlen beindulását. d) A használaton kívül lévő elekt- romos szerszámgépek tárolása gyermekek által el nem érhető helyen történjen. Ne engedje, hogy olyan személyek használ- ják a készüléket, akik azt nem ismerik és jelen utasításokat nem olvasták el. Az elektromos szerszámgépek veszélyesek, ha azokat tapasztalatlan személyek használják. e) Gondosan ápolja az elektromos kéziszerszámot és a betétszer- számokat. Ellenőrizze, hogy a mozgatható alkotóelemek kifogástalanul működjenek, és ne szoruljanak, illetve hogy ne legyenek eltörve vagy olyan mértékben megsérülve alkotó- elemek, hogy az csorbítsa az298

elektromos szerszámgép műkö- dését. A készülék használata előtt a sé- rült alkotóelemeket javíttassa meg. Szá- mos baleset okát a rosszul karbantartott elektromos szerszámgépek képezik. f) A vágószerszámokat tartsa éle- sen és tisztán. A gondosan ápolt, éles vágóélekkel rendelkező vágószer- számok kevésbé szorulnak be és kön- nyebben vezethetők. g) Az elektromos szerszámgépet, a tartozékokat, a behelyezhető szerszámokat stb. alkalmazza jelen utasításoknak megfelelő- en. Eközben vegye fi gyelembe a munkafeltételeket és a kivitele- zendő tevékenységet. Az elektro- mos szerszámgépek rendeltetés szerinti alkalmazásoktól eltérő célra történő hasz- nálata veszélyes szituációkat teremthet. h) A markolatokat és fogófelüle- teket tartsa szárazon, tisztán és olaj- illetve zsírmentesen. A csúszós markolatok és fogófelületek nem teszik lehetővé az elektromos ké- ziszerszám biztonságos használatát és irányítását váratlan helyzetekben.

5) Akkus készülékek gondos keze-

lése és használata a) Az akkukat csak a gyártó által javasolt akkutöltőkben töltse fel. Meghatározott fajtájú akkukhoz készült akkutöltő eltérő fajtájú akkukkal történő használata esetén tűzveszély áll fenn. b) Az elektromos szerszámgépek- ben mindig csak az azokkal tör- ténő használat céljára rendelte- tett akkukat használja. Az eltérő akkuk használata sérüléseket okozhat és tűzveszélyt rejt magában. c) A használaton kívüli akkut tartsa távol gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól és egyéb olyan apró fémtárgyak- tól, melyek az érintkezők áthida- lását okozhatják. Az akku érintkezői között fellépő rövidzárlat égési sérülése- ket okozhat és tűzveszélyes. d) Hibás alkalmazás esetén folya- dék juthat ki az akkuból. Kerülje az azzal való érintkezést. Vélet- len érintkezés esetén vízzel ala- posan le kell öblíteni. Ha a folya- dék szembe kerül, kérje orvos segítségét is. A kifolyt akkufolyadék irritálhatja a bőrt vagy égési sérüléseket okozhat. e) Ne használjon sérült vagy át- alakított akkumulátort. A sérült vagy átalakított akkumulátorok előre nem látható módon viselkedhetnek, és tüzet, robbanást vagy személyi sérülést okozhatnak. f) Ne tegyen ki akkumulátort tűznek vagy magas hőmérsék- letnek. Tűz vagy 130 °C feletti hőmér- séklet robbanást okozhat. g) Kövesse a töltésre vonatkozó utasításokat és soha ne töltse az akkumulátort vagy az akkumu- látoros szerszámot a használati útmutatóban megadott hőmér- sékleti tartományon kívül. A hely- telen vagy a megengedett hőmérsékleti tartományon kívüli töltés tönkre teheti az akkumulátort és növeli a tűzveszélyt.

a) Elektromos szerszámgépe ja- víttatásához csak szakképzett szakszemélyzetet és csak eredeti pótalkatrészeket vegyen igény- be. Ezzel biztosított, hogy az elektro- mos szerszámgép biztonságos marad. b) Soha ne végezzen karbantartást sérült akkumulátorokon. Az ak-299

f) Mindig ügyeljen a stabil állóhelyzetre és csak akkor használja a láncfűrészt, ha szilárd, biztonságos és egyenes aljzaton áll. A csúszós aljzatok vagy instabil állófelületek (mint pl. létrák) az egyensúly elvesztéséhez vagy a láncfűrész feletti kontroll elvesztéséhez vezethetnek. g) Egy feszültség alatt álló gally vágása során számítson arra, hogy az visszarúgózik. Ha a fa- rostokban rejlő feszültség felszabadul, a megfeszülő gally eltalálhatja a keze- lőszemélyt és/vagy a láncfűrész feletti kontroll elvesztéséhez vezethet. h) Legyen különösen óvatos a má- sodik koronaszint és fi atal fák vágása közben. A vékony anyag beakadhat a fűrészláncba és Önhöz csapódhat, vagy egyensúlya elveszté- sét okozhatja.

i) A láncfűrészt az elülső nyélnél

fogva hordozza kikapcsolt álla- potban, a fűrészláncnak testével ellenkező irányba kell néznie. A láncfűrész szállítása vagy tá- rolása során mindig húzza fel a védőburkolatot. A láncfűrésszel való gondos bánásmód csökkenti a járó fűrészlánc véletlen megérintésének valószínűségét. j) Vegye fi gyelembe a kenésre, a láncfeszítésre és a tartozékok cseréjére vonatkozó utasításo- kat. A szakszerűtlenül feszített vagy kent lánc elszakadhat vagy növelheti a visszacsapás kockázatát. k) Csak fát fűrészeljen. A lánc- fűrészt ne használja olyan munkákhoz, melyekre nem ren- deltetett - Példa: Ne használja a láncfűrészt műanyagok, fala- zatok vagy nem fából készült kumulátorok valamennyi karbantartását csak a gyártó vagy hivatalos vevőszol- gálatok végezhetik. Láncfűrészekre vonatkozó általános biztonsági utasítások a) Járó fűrész mellett minden testrészét tartsa távol a fűrész- lánctól. A fűrész beindítása előtt győződjön meg arról, hogy fű- részlánc semmihez nem ér hoz- zá. Egy láncfűrésszel végzett munka során egyetlen fi gyelmetlen pillanat elég ahhoz, hogy a fűrészlánc elkapja a ruházatot vagy a testrészeket. b) A láncfűrészt mindig jobb kezé- vel a hátsó nyélnél, bal kezével pedig az elülső nyélnél fogva tartsa. A láncfűrész fordított munka- helyzetben történő tartása növeli a sérülések kockázatát, ezért alkalmazni tilos. c) A láncfűrészt csak a szigetelt fogófelületnél fogja meg, mivel a fűrészlánc rejtett áramveze- tékekhez érhet. Ha a fűrészlánc feszültség alatt álló vezetékhez ér, az a készülék fém részeit is feszültség alá helyezheti és áramütést okozhat. d) Viseljen védőszemüveget. Hal- lást, fejet, kezet, lábszárat és lábat védő további védőeszkö- zök használata ajánlott.A megfe- lelő védőruházat csökkenti a repkedő forgácsokból és a fűrészlánc véletlen megérintéséből kiinduló sérülésveszélyt. e) Ne dolgozzon a láncfűrésszel fán, létrán, tetőről vagy nem stabil felületről. Az ilyen módon történő üzemeltetés esetén komoly sérü- lésveszély áll fenn.300

építőanyagok fűrészeléséhez. A láncfűrész nem rendeltetésszerű mun- kákhoz történő alkalmazása veszélyes szituációkat teremthet. l) Ne próbáljon meg kivágni egy fát, amíg nincs tisztában a koc- kázatokkal és azok megelőzé- sével. A dőlő fa súlyos sérülést okoz- hat a felhasználó vagy más személyek számára. Visszaütés okai és megelőzése Figyelem, visszacsapódás! Munkavégzés közben ügyeljen a gép visszacsapódására. Fennáll a sérülések veszélye! A visszacsapódásokat elővigyázatossággal és a helyes fűrészelési technikával megelőzheti. lásd 1

• A visszacsapódás akkor következhet be, ha a vezetősín csúcsa hozzáér egy tárgyhoz, vagy ha a fa elhajlik, és a fűrészlánc beszorul a metszésbe (ld. 1. ábra/B. ábra).

• A síncsúccsal való érintkezés némely esetben váratlan hátrafelé irányuló reakcióhoz vezethet, melynél a vezetősín erősen felfelé és a kezelőszemély irányába csapódik (ld.

• A fűrészlánc vezetősín felső peremébe történő beszorulása a sínt hevesen visszalökheti a kezelő irányába.

• E reakciók mindegyike előidézheti, hogy Ön elveszti a kontrollt a fűrész fe- lett és esetleg súlyosan megsérülhet. Ne hagyatkozzon kizárólag a láncfűrészbe beépített biztonsági szerkezetekre. Egy láncfűrész alkalmazójaként különböző intézkedéseket kell tennie a baleset- és sérülésmentes munka érdekében. A visszaütés a láncfűrész téves vagy hibás használatának a következménye és a lent leírt megfelelő óvintézkedésekkel megakadályozható: a) A fűrészt tartsa szorosan mind- két kezével, miközben a hü- velykujja és az ujjai körbefog- ják a láncfűrész nyeleit. Vigye testét és karjait olyan helyzetbe, melyben ellen tud állni a vis- szacsapódás erejének. Megfelelő intézkedések megtétele esetén a kezelő személy uralni tudja a visszacsapódás közben fellépő erőket. Soha ne enged- je el a láncfűrészt. b) Kerülje az abnormális testtartást és ne fűrészeljen vállmagasság felett. Így elkerülhető a síncsúccsal való véletlen érintkezés és váratlan hely- zetekben jobban uralható a láncfűrész. c) Mindig a gyártó által előírt pót- síneket és fűrészláncokat alkal- mazza. A hibás pótsínek és fűrészlán- cok a lánc elszakadásához és/vagy visszacsapódáshoz vezethetnek. d) Tartsa be a gyártó fűrészlánc élezésére és karbantartására vonatkozó utasításait. A túl ala- csony mélységhatárolók növelik a vis- szacsapódásra való hajlamot.301

fel az elektromos szerszám felépítésével és kivitelezésével kapcsolatban: a) vágási sérülések b) halláskárosodás, amennyiben nem vi- selne megfelelő fülvédőt. c) egészségkárosodás, amely a kéz és a kar rezgéséből következik, amenniyben a berendezést hosszabb időn keresztül használná vagy azt nem az előírások- nak megfelelően vezetné vagy karban- tartaná. Figyelem! A jelen elektromos szerszám üzem közben elektromágneses mezőt gerjeszt. Ez a mező bizonyos körülmények között aktív vagy passzív módon orvosi implantatumokat befolyásolhat. Annak érdekében, hogy a komoly vagy halálos sérülések veszélyét csökkentsék, az orvosi iplantátumokat viselő személyeknek ajánljuk, konzultáljanak orvosukkal és az orvosi implantátum gyártójával, mielőtt használnák a gépet. Vegye fi gyelembe a ( Parkside) X20VTEAM akkumulátor és töltő használati útmutatójában lévő töltésre és helyes használatra vo- natkozó biztonsági utasításokat és tudnivalókat. A töltés részletes leí- rása és további információk ebben a külön használati útmutatóban találhatók. Töltés Ne tegye ki az akkumulátort szélső- séges körülményeknek, például hő- nek és ütésnek. Sérülésveszély áll fenn kifolyó elektrolit oldat miatt! Ha További biztonsági utasítások

• Figyelmesen kövesse a jelen használati útmutatóban leírt karbantartási, ellenőr- zési és javítási utasításokat. A sérült védőberendezéseket és al- katrészeket szerviz-szolgálatunkkal kell szakszerűen megjavíttatni vagy kicseréltetni, amennyiben a használati útmutatóban nincs másképp feltüntetve.

• Javasoljuk, hogy a felhasználó, aki első alkalommal használ ilyen készülé- ket, gyakorolja legalább a rönkök vá- gását egy fűrészbakon vagy állványon.

• Lejtőn történő fűrészelési munka esetén álljon mindig a fatörzs fölött. Annak érdekében, hogy az „átfűrészelés“ pillanatában ne veszítse el uralmát a készülék felett, csökkentse a rányomást a vágás vége felé, de az elektromos láncfűrész markolatait ekkor is tartsa er- ősen. Ügyeljen arra, hogy a fűrészlánc ne érjen a talajhoz. A vágás befeje- zését követően várja meg amíg az elektromos láncfűrész teljesen leáll és csak ezután távolítsa el az elektromos láncfűrészt. Mindig kapcsolja ki az elektromos láncfűrész motorját, ha egy- ik fától a másikhoz megy.

• A fáról el kell távolítani a szennyező- dést, köveket, laza fakérget, szögeket, kapcsokat és huzalokat.

• Ne használjon olyan tartozékokat, amelyeket a PARKSIDE nem ajánl. Ez áramütést vagy tüzet okozhat.

Akkor is, ha Ön az elektromos szerszámát az előírásoknak megfelelően használja, mindig fennáll egy bizonyos maradék rizikó. A következő veszélyek léphetnek302

a szembe vagy bőrre kerül, öblítse le az érintett helyet vízzel vagy sem- legesítővel és forduljon orvoshoz. Az akkumulátort csak száraz helyiségekben töltse. Az akkumulátor külső felületének tisztának és száraznak kell lenni, mielőtt csatlakoztatja a töltőt. Áramütés okozta sérülésveszély áll fenn. A ( PARKSIDE) X20VTEAM sorozat akkumulátorait csak a ( PARKSIDE) X20VTEAM sorozat töltőjével töltse.

• Töltse fel az akkumulátort az első használat előtt.

• Minden esetben vegye fi gyelembe az ér- vényes biztonsági utasításokat, valamint a környezetvédelmi előírásokat és utasítá- sokat. Akkumulátor töltése Töltés előtt hagyja lehűlni a felmelegedett akkumulátort. Töltse fel az akkumulátort (16), ha a töltésszint- kijelzőnek már csak a piros LED-je világít.

1. Adott esteben vegye ki az akkumulá-

tort(16) a berendezésből.

2. Tolja be az akkumulátort (16) a töl-

tő(17) töltőüregébe.

3. Csatlakoztassa a töltöt (17) egy csatla-

4. A sikeres töltési folyamat után vegye le

a töltőt (17) a hálózatról.

5. Húzza ki az akkumulátort (16) a töltő-

ből(17). A töltőn lévő LED ellenőrzőlámpák áttekintése: Zöld LED világít behelyezett akkumulátor nélkül: A töltő használatra kész. Zöld LED világít: Az akkumulátor fel van töltve. Piros LED világít: Az akkumulátor töltése folyamatban van. Piros LED villog: Túl magas hőmérséklet Piros és zöld LED villog: Az akkumulátor meghibásodott Összeszerelés A láncfűrésszel történő munkavégzés közben mindig viseljen védőkesztyűt és csak eredeti alkatrészeket használjon. Sérülésveszély áll fenn! A készülék használata előtt: - feszítse meg a fűrészláncot - töltsön be láncolajat - töltse fel és helyezze be az akkumulátort - ellenőrizze az automata olajozó rends- zert és a láncfék működését. Láncvezető lap és fűrészlánc felszerelése Kapcsolja ki a készüléket és vegye ki az akkumulátort a készülékből a készüléken történő bármilyen mun- kavégzés előtt.

1. Állítsa a készüléket egy sima felületre.

2. A lánckerék-burkolat (12) eltávolításá-

hoz forgassa el a lánckerék-védőburko- lat rögzítőcsavarját (10) az óramutató járásával ellentétes irányba (

3. Terítse ki a fűrészláncot (7) egy hu-303

rokban úgy, hogy a vágóélek az óra- mutató járásával megegyező irányba álljanak. A fűrészlánc (7) beállításához igazodjon a láncvezető lapon, ill. a lánckerék-(20) alatt lévő szimbólumhoz. Fűrészlánc mozgási iránya

4. Helyezze be a fűrészláncot (7) a lánc-

vezető lap hornyába. A szereléshez tartsa a láncvezető lapot (8) kb. 45 fokos szögben felfelé fordítva, hogy a fűrészláncot (7) könnyebben a láncke- rékre (20) lehessen vezetni.

5. Helyezze fel a láncvezető lapot (8)

és a fűrészláncot (7) a síncsapszeg- re(19). A láncvezető lap akkor van megfelelően felhelyezve, ha a síncsaps- zegtől (19) jobbra lévő csap (19a) a láncvezető lap hosszúkás nyílásába illeszkedik. Normális jelenség, ha a fűrészlánc (7) belóg.

6. Helyezze fel a lánckerék-védőburko-

latot (12). Közben a lánckerék-védő- burkolat (12) belső oldalán lévő lánc- feszítő csapot (21) a láncfeszítő csap befogójába (22) kell vezetni.

7. Feszítse elő a fűrészláncot (7) úgy,

hogy a lánc-gyorsrögzítő rendszer csavarját (11) elforgatja az óramutató járásával megegyező irányba.

8. Húzza meg erősen a lánckerék-védő-

burkolat rögzítőcsavarját (10)

Vigyázat! A fűrészlánc olajnyomo- kat hagyhat. Kérjük, ügyeljen arra, hogy a láncfűrész használat után olajnyomokat hagyhat és olaj folyhat ki, ha az oldalára állítva vagy fejjel lefelé tárolja. Ez egy normális jelen- ség a tartály felső szélén lévő szükséges szellőzőnyílás miatt és nem ok a reklamá- cióra. Mivel minden láncfűrészt ellenőriz- nek és olajjal tesztelnek a gyártás során, a kiürítés ellenére kevés olaj maradhat a tar- tályban, ami szállítás közben kissé beszen- nyezheti a készülékházat. Kérjük, tisztítsa meg a készülékházat egy törlőkendővel. A fűrészlánc cseréje előtt meg kell tisztítani a vezetősín hornyát a szennyeződéstől, mivel lerakódott szennyeződés esetén a fűrészlánc kiugorhat a sínből. A lerakódott szennyeződés magába szívhatja a lánco- lajat is. Ennek az lehet a következménye, hogy a láncolaj nem, vagy annak csak egy kis része jut el a sín alsó részére és ezáltal csökken az olajozás. Fűrészlánc megfeszítése A fűrészlánc rendszeres megfeszítése a felhasználó biztonságát szolgálja, és csök- kenti, illetve megakadályozza a fűrészlánc kopását és rongálódását. Javasoljuk a fel- használónak, hogy a munka megkezdése előtt és körülbelül 10 perces időközönként ellenőrizze a lánc feszességét, és szükség esetén korrigálja. Fűrészelés közben felmelegszik a fűrészlánc és ezáltal kissé kitágul. Különö- sen új fűrészláncok esetén kell számolni ezzel a „meghosszabbodással”. Ne forró állapotban végezze a fűrészlánc feszítését vagy cseréjét, mivel lehűlés után kissé összehúzó- dik. Ennek fi gyelmen kívül hagyása esetén kár keletkezhet a vezető- sínben vagy a motorban, mivel a fűrészlánc túl szorosan fekszik fel a láncvezető lapra. A láncfeszítés és a lánc kenése jelentős mér- tékben befolyásolja a fűrészlánc élettartamát.304

A fűrészlánc akkor van megfelelően meg- feszítve, ha nem lóg le a láncvezető lap alján és teljesen körbe lehet húzni kesztyűs kézzel. A fűrészlánc 9N (kb.1kg) húzóe- rővel történő húzása esetén a fűrészlánc és a láncvezető lap távolsága nem lehet nagyobb, mint 2mm. 10 min Kapcsolja ki a készüléket és vegye ki az akkumulátorokat a készülék- ből minden művelet előtt.

1. Ellenőrizze, hogy a láncfék ki van

engedve, vagyis a láncfékező kar(6) az elülső markolathoz (5) van nyomva.

2. Csavarja ki a lánckerék-védőbur-

kolat (12) rögzítőcsavarját (10)

3. A fűrészlánc feszítéséhez forgassa

el a lánc-gyorsrögzítő rendszer csavarját (11) az óramutató já- rásával megegyező irányba. A feszesség lazításához forgassa el a lánc-gyorsrögzítő rendszer csavarját (11) az óramutató járásával ellentétes irányba.

4. Ismét húzza meg a lánckerék-vé-

dőburkolat (12) rögzítőcsavar- ját(10) (

Új fűrészlánc esetén legfeljebb 5 vágás után be kell állítania a lánc feszességét. Lánckenés A láncvezető lap és a lánc soha nem lehet olaj nélkül. Ha túl kevés olajjal működteti az akkumulátoros láncfűrészt, akkor rosszabb lesz a vágás eredménye és csökken a fűrészlánc élettartama, mivel a lánc gyorsabban tompa lesz. A túl kevés olaj füstképződés vagy a láncveze- tő lap elszíneződése alapján ismer- hető fel. A készülék egy automata olajozó rendszer- rel van felszerelve. Amint a motor működni kezd, olaj folyik a láncvezető laphoz (8). Kapcsolja ki a készüléket és vegye ki az akkumulátort a készülékből a készüléken történő bármilyen mun- kavégzés előtt. Láncolaj betöltése:

• Rendszeresen ellenőrizze az olajszint- jelzőt (13) és a „minimum jelölés” elérése esetén töltsön be olajat. Az olajtartály kapacitása 270ml olaj.

• Használjon súrlódás és kopás csök- kentésére szolgáló adalékanyagokat tartalmazó bio-olajat. Ez megrendelhe- tő online áruházunkon keresztül (lásd „Pótalkatrészek/Tartozékok”).

• Ha nem áll rendelkezésre bio-olaj, ak- kor használjon olyan lánckenőolajat, amely csekély arányban tartalmaz ta- padó adalékanyagokat.

• Ürítse ki az olajtartályt, ha hosszabb ideig (6-8hét) nem használja a készüléket.

1. Tekerje le az olajtartály-sapkát (4)

és töltse a láncolajat a tartályba.

2. Törölje le az esetleg kifolyt olajat és

zárja vissza az olajtartály-sapkát (4). Láncolaj betöltése előtt min- dig kapcsolja ki a készüléket és hagyja lehűlni a motort. A túlcsorduló olaj tüzet okozhat.305

Akkumulátor behelyezése/kivétele

1. Az akkumulátor (16) készülékbe törté-

nő behelyezéséhez csúsztassa be az akkumulátort a készülékbe a vezetősí- nek(23) mentén. Ez hallhatóan bekat- tan.

2. Az akkumulátor (16) készülékből törté-

nő kivételéhez, nyomja meg az akku- mulátoron lévő kireteszelő gombot

16a) és húzza ki az akkumulátort. Használat Csak akkor kapcsolja be a kés- züléket, ha a láncvezető lap, a fűrészlánc és a lánckerék-védőbur- kolat megfelelően fel van szerelve. Indításakor ügyeljen a stabil álló helyzetre. A beindítás előtt győződ- jön meg arról, hogy a láncfűrész semmihez nem ér hozzá. Figyelem! A fűrészlánc olajnyomo- kat hagyhat, lásd Üzembe helyezés. Bekapcsolás

1. Adott esetben, helyezze be az akku-

16) a készülékbe (lásd

„Akkumulátor behelyezése/kivétele”).

2. Indítás előtt ellenőrizze,

- hogy van-e elegendő láncolaj a tar- tályban és szükség esetén töltsön be láncolajat (lásd „Láncolaj betöltése“). - az akkumulátor töltöttségi szintjét.

3. Engedje ki a láncféket; ehhez tolja a

láncfékező kart/elülső kézvédőt (6) az elülső markolathoz (5).

4. Tartsa erősen a készüléket két kézzel,

jobb kezével a hátsó (1), bal kezével pedig az elülső markolatot (5) fogva. A hüvelykujjnak és az ujjaknak szorosan körbe kell fogniuk a markolatokat.

5. A bekapcsoláshoz nyomja meg a jobb

hüvelykujjával a kapcsolózárt (3) és ny- omja meg a be-/kikapcsolót (2); a kés- zülék maximális sebességgel működik. Engedje el a kapcsolózárt (3).

6. A készülék kikapcsol, ha elengedi a

be-/kikapcsolót (2). Tartós működtetés nem lehetséges. Töltésszint-kijelző A töltésszint-kijelző az akku töltésszintjét jelzi. Az akkumulátor töltöttségi szintjét a megfelelő LED-lámpa világítása jelzi. Ehhez nyomja meg a töltésszint-kijelző gombját. 3 LED világít (piros, narancssárga és zöld): Akkumulátor fel van töltve 2 LED világít (piros és narancssárga): Akkumulátor részben fel van töltve 1 LED világít (piros): Akkumulátor töltése szükséges Láncfék ellenőrzése A fűrészlánc nem forog, ha a fék- lánc bekattant.

1. Helyezze a készüléket egy stabil, egy-

enletes felületre. Nem szabad semmily- en tárgyhoz érnie.

2. Ellenőrizze, hogy a láncfék ki van en-

gedve, vagyis a láncfékező kar (6) az elülső markolathoz (5) van nyomva.

3. Tartsa erősen a készüléket két kézzel,

jobb kezével a hátsó ( 1), bal kezé- vel pedig az elülső markolatot (

fogva. A hüvelykujjnak és az ujjaknak szorosan körbe kell fogniuk a markola- tokat.306

4. Kapcsolja be a készüléket.

5. Nyomja meg a bal kezével a láncféke-

ző kart (6) járó motor mellett.

6. Ha a láncfék megfelelően működik,

engedje el a be-/kikapcsolót (2) és en- gedje ki a láncféket. Ha a láncfék nem működik megfelelően, ne szabad ha- sználni a készüléket. A to- vább mozgó fűrészlánc miatt sérülésveszély áll fenn. Javíttassa meg a készüléket ügyfélszolgálatunkkal. Automata olajozó rendszer ellenőrzése A munka megkezdése előtt ellenőrizze az olajszintet és az automata olajozó rendszert.

• Kapcsolja be a készüléket és tartsa egy világos felület fölé. A készülék nem ér- het a talajhoz. Ha olajfolt látható, akkor a készülék kifogástalanul működik. Ha nem látható olajfolt, akkor eset- leg tisztítsa meg az olajkivezető csatornát vagy javíttassa meg a kés- züléket az ügyfélszolgálatunkkal. Tisztítsa meg az olajkivezető csa- tornát (24), hogy biztosítva legyen a fűrészlánc automatikus olajozása működés közben. Használjon egy ecsetet vagy egy törlőkendőt az olajkivezető csatornában lévő ma- radványok eltávolításához. Láncvezető lap cseréje

1. Kapcsolja ki a készüléket és vegye ki

2. Állítsa a készüléket egy sima felületre.

3. Forgassa el a lánckerék-védőburkolat rög-

zítőcsavarját (10) és a lánc-gyorsrögzítő rendszer csavarját (11) az óramutató járásával ellentétes irányba a láncfeszes- ség meglazításához és a lánckerék-védő- burkolat (12) eltávolításához.

4. Vegye le a láncvezető lapot (8) és a

fűrészláncot (7). A leszereléshez tartsa a láncvezető lapot(8) kb. 45 fokos szögben felfelé fordítva, hogy a fűrészláncot (7) kön- nyebben le lehessen venni a lánckeré- kről(20).

5. Cserélje ki a láncvezető lapot és szerelje

fel a láncvezető lapot és a fűrészláncot a „Fűrészlánc és láncvezető lap felszerelé- se” fejezetben leírtak szerint. Feszítse meg a fűrészláncot az „Öss- zeszerelés” fejezetben leírtak szerint. Fűrészelési technikák Általános információk Vegye fi gyelembe a zajvédelmi és a helyi előírásokat a favágás során. Helyi rendelkezések alkalmassági vizsgát írhatnak elő. Érdeklődjön az erdőigazgatóságnál.

• A fáról el kell távolítani a szennyező- dést, köveket, laza fakérget, szögeket, kapcsokat és huzalokat.

• Lejtőn történő fűrészelési munka esetén álljon mindig a fatörzs fölött.

• Annak érdekében, hogy az „átfűrészelés” pillanatában ne veszítse el uralmát a készülék felett, csökkent- se a rányomást a vágás vége felé, de a láncfűrész markolatait ekkor is tartsa erősen. Ügyeljen arra, hogy a307

Darabolás A darabolás a kivágott fatörzsek kis dara- bokra fűrészelése. Ügyeljen arra, hogy sta- bilan álljon és testsúlya egyenletesen legyen eloszlatva a két lábán. A fatörzset ajánlott ágakkal, gerendákkal vagy ékekkel alá- és megtámasztani.

• Ügyeljen arra, hogy a fűrészlánc fűrészelés közben ne érjen a talajhoz.

• Ügyeljen a stabil álló helyzetre és lejtős területen álljon a fatörzs fölött. Annak érdekében, hogy az „átfűrészelés” pillanatában ne veszítse el uralmát a készülék felett, csökkentse a rányomást a vágás vége felé, de a láncfűrész mar- kolatait ekkor is tartsa erősen. A vágás befejezését követően várja meg amíg a láncfűrész teljesen leáll és csak ezután távolítsa el a láncfűrészt. Mindig kapcs- olja ki a láncfűrész motorját, ha egyik fától a másikhoz megy.

1. A fatörzs a talajon fekszik:

Fűrészelje át teljesen a fatörzset felülről és ügyeljen arra, hogy a vágás végén ne érjen a talajhoz. Ha lehetőség van a fatörzs megfordítására, fűrészelje át 2/3 részig. Ezután fordítsa meg a fatörzset és fűrészelje át teljesen a fatörzset felülről.

2. A fatörzs egyik végére van

támasztva: Először fűrészelje át a fatörzs átmérőjének 1/3-át alulról felfelé (a láncvezető lap felső oldalával), hogy elkerülje a forgácsképző- dést. Ezt követően fűrészeljen fentről lefelé (a láncvezető lap alsó oldalával) az első vágat felé, hogy elkerülje a beakadást. fűrészlánc ne érjen a talajhoz. A vágás befejezését követően várja meg amíg a láncfűrész teljesen leáll és csak ezután távolítsa el a láncfűrészt.

• Mindig kapcsolja ki a láncfűrész motor- ját, ha egyik fától a másikhoz megy.

• Minden vágásnál helyezze el stabilan a karmos ütközőt és csak ezt követően kezdjen fűrészelni.

• Jobban tudja irányítani a készüléket, ha a láncvezető lap alsó oldalával (húzó lánccal) és nem a láncvezető lap felső oldalával (toló lánccal) fűrészel.

• A fűrészlánc az átfűrészelés közben vagy után nem érhet hozzá a talajhoz vagy más tárgyhoz.

• Ügyeljen arra, hogy a fűrészlánc ne szoruljon be a vágatba. A fatörzs nem törhet vagy hasadhat.

• Vegye fi gyelembe a visszaütés elleni óvin- tézkedéseket (lásd Biztonsági utasítások).

• Lejtőn történő fűrészelési munka esetén álljon mindig a fatörzs fölött. Annak érdekében, hogy az „átfűrészelés” pillanatában ne veszítse el uralmát a készülék felett, csökkentse a rányomást a vágás vége felé, de a láncfűrész markolatait ekkor is tartsa erősen. Ügyeljen arra, hogy a fűrészlánc ne érjen a talajhoz. A vágás befejezését követően várja meg amíg a láncfűrész teljesen leáll és csak ezután távolítsa el a láncfűrészt. Mindig kapcsolja ki a láncfűrész motorját, ha egyik fától a másikhoz megy. Ha a fűrészlánc beszorult, ne próbálja meg erővel kihúzni a készüléket. Sérülésveszély áll fenn. Állítsa le a motort és használjon egy emelőkart vagy éket a készülék kisza- badításához.308

3. A fatörzs mindkét végén

alá van támasztva: Először fűrészelje át fentről lefelé (a láncve- zető lap alsó oldalával) a fatörzs átmérőjé- nek 1/3-át. Ezt követően fűrészeljen lentről felfelé (a láncvezető lap felső oldalával), amíg a vágások találkoznak.

4. Fűrészelés fűrészbakon:

Tartsa erősen a készüléket két kézzel és vezesse a gépet fűrészelés közben a teste előtt. Ha átvágta a törzset, vezesse el a gépet a testétől jobbra (1). Tartsa bal karját olyan egyenesen, amennyire lehet (2). Ügy- eljen a leeső farönkre. Úgy álljon, hogy a levágott rönk ne jelentsen veszélyt. Ügyeljen a lábaira. A levágott rönk sérülést okozhat, ha leesik. Tartsa az egyensúlyát (3). Ágazás Az ágazás az ágak és gallyak kivágott fáról történő eltávolítását jelenti. Sok baleset történik az ágazás során. Soha ne fűrészeljen le ága- kat, ha a fatörzsön áll. Ügyeljen a visszaütési területre, ha az ágak feszülnek.

• A támasztó ágakat csak a darabolás után távolítsa el.

• A feszülő ágakat alulról felfelé kell fűrészelni, hogy megakadályozza a készülék megakadását.

• Vastagabb ágak lefűrészelése esetén alkalmazza ugyanazt a technikát, mint a darabolásnál.

• Dolgozzon a fatörzstől balra és a lehe- tő legközelebb a készülékhez. Lehető- ség szerint a készülék súlya a fatörzsön nyugszik.

• A fatörzs túloldalán lévő ágak lefűrészeléséhez változtassa meg a he- lyet, ahol áll.

• Az elágazó ágakat egyenként kell viss- zavágni.

• Az ágazás során először hagyja a lefelé álló és a fát támasztó, nagyobb ágakat. A kisebb ágakat (lásd

egyetlen vágással kell levágni. Fa kivágása A fa kivágásához sok ta- pasztalat szükséges. Csak akkor vágjon ki fát, ha biz- tonságosan tudja használni a készüléket. Semmiképpen ne használja a készüléket, ha bizonytalan.

• Ügyeljen arra, hogy ne tartózkodjanak más személyek vagy állatok a munka- terület közelében. A kivágandó fa és a legközelebbi munkahely közötti bizton- sági távolságnak a fahosszúság 2 és 1/2-szeresének kell lennie.

• Ügyeljen a döntés irányára: A felhasználónak tudni kell biztonság- osan mozogni a kivágott fa közelében, hogy a fát könnyen darabokra tudja vágni és le tudja ágazni. Ügyeljen arra, hogy a dőlő fa ne akadjon bele egy másik fába. Vegye fi gyelembe a természetes dőlési irányt, ami a fa haj- lásától és görbületétől, a szél irányától és az ágak számától függ.

• Lejtős területen álljon a kivágandó fa fölött.

• A 15-18 cm átmérőjű kisebb fákat álta- lában egy vágással át lehet fűrészelni.

• Nagyobb átmérőjű fák esetében ékvá- gásokat és egy döntő vágást kell csinál- ni (lásd „

3. Ékvágás vágása“ és

• Amennyiben egyidejűleg két vagy több személy vágja méretre és dönti a fát, akkor a fát kivágó és méretre vágó sze-309

mély közötti távolságnak a kidöntendő fa magasságának kétszeresét kell elér- nie. Fa kidöntésénél ügyelni kell arra, hogy a dőlő fa ne veszélyeztessen másokat, ne érjen ellátóvezetékekhez és ne okozzon anyagi kárt. Ha egy fa ellátóvezetékhez ér, haladéktalanul tájékoztassa az energiaszolgáltató vál- lalatot.

• A fáról el kell távolítani a szennyező- dést, köveket, laza fakérget, szögeket, kapcsokat és huzalokat. Ne vágjon ki fát, ha erős vagy változó szél fúj, anyagi kár veszélye áll fenn vagy ha a fa vezetékekbe ütközhet. Közvetlenül a fűrészelés befejezése után hajtsa fel a hallásvédőt, hogy hallja a hangokat és a fi gyelmezte- tő jelzéseket.

Távolítsa el a lefelé lógó ágakat úgy, hogy a vágást az ág fölött kezdi. Soha ne ágaz- zon vállmagasság fölött.

2. Menekülési terület:

Távolítsa el az aljnövényzetet a fa körül, hogy biztonságosan vissza tudjon húzód- ni. A menekülési területnek (1) kb. 45°-kos szögben a tervezett dőlési irány mögött kell lennie (2).

3. Ékvágás vágása (A):

Vágjon egy ékvágást abba az irányba, amerre a fának dőlnie kell. Kezdje az alsó vízszintes vágással. A vágás mélységének a fatörzs átmérőjének mintegy 1/3- ának kell lennie. Így a második ékvágás bevágása során elkerülheti a fűrészlánc vagy a vezetősín beszorulását. Csináljon egy kb. 45° vágási szögű ferde vágatot felülről, ami pontosan az alsó vágattal találkozik. Soha ne lépjen egy olyan fa elé, amelyik be van metszve.

4. Döntővágás (B): A döntővágást

a fatörzs másik oldaláról hajtsa végre, miközben Ön a fatörzs bal oldalán áll és húzó fűrészlánccal fűrészel. A döntővágásnak vízszintesen legalább 5cm-rel a vízszintes ékvágás fölött kell haladnia. Ennek olyan mélynek kell lennie, hogy az ékvágás- vonalhoz mért távolsága a fatörzs átmérőjének legalább 1/10-e legyen. A törzs át nem fűrészelt részét stégnek (döntőlécnek) nevezik. A stég megakadályozza, hogy elforduljon a fa és helytelen irányba dőljön. A stéget nem szabad átfűrészelni.

5. Ha a döntővágás a stég közelébe

ér, a fának el kell kezdeni dőlni. Ha úgy látja, hogy a fa helytelen irányba dől vagy visszahajlik és a fűrészlánc megakad, akkor szakítsa félbe a döntővágást, és fa-, műanyag- vagy alumíniumékek segítségével feszítse szét a vágást és vigye megfelelő dőlésvonalba a fát.

6. Ha a fatörzs átmérője nagyobb,

mint a láncvezető lap hossza, végezzen két vágást. Biztonsági okokból azt tanácsoljuk a tapasztalatlan felhasználóknak, hogy ne vágjanak ki fatörzset olyan láncvezető lappal, amelynek310

a hossza kisebb, mint a fatörzs átmérője.

7. A döntővágás végrehajtása után

a fa magától vagy döntőék, illetve feszítővas segítségével kidől. Amint a fa elkezd dőlni, húzza ki a készüléket a vágatból, állítsa le a motort, tegye le a készüléket és hagyja el a munkavégzés helyét a visszavonulási úton. Ügyeljen a leeső ágakra és a botlásveszélyre. Karbantartás és tisztítás A karbantartási és tisztítási munkák előtt mindig ki kell kapcsolni a motort és ki kell venni az akkumulátort. Sérülésveszély! A jelen használati útmutatóban nem szereplő javítási és karbantartási munkákat szakszervizünkkel végeztesse el. Csak eredeti pótalkatrészeket használjon. Minden karbantartási és tisztítási munka előtt hagyja lehűlni a gépet. Égési sérülés veszélye áll fenn! Használjon vágásbiztos kesztyűt, ha a fűrészlánccal vagy a láncvezető lappal dolgozik. Vágási sérülés veszélye. Kapcsolja ki a készüléket és vegye ki az akkumulátort a készülékből a készüléken történő bármilyen munkavégzés előtt. Tisztítás

• Minden használat után alaposan tisztítsa meg a gépet. Ezzel meghosszabbítja a gép élettartamát és megakadályozza a baleseteket.

• Tartsa a markolatokat benzintől, olajtól és zsírtól mentesen. Adott esetben tisztítsa meg a markolatokat egy nedves, szappanos vízzel kimosott törlőkendővel. A tisztításhoz ne használjon oldószereket vagy benzint!

• Minden használat után tisztítsa meg a fűrészláncot. Ehhez használjon egy ecsetet vagy kéziseprűt. Ne használjon folyadékot a lánc tisztításához. A tisztítás után olajozza be a láncot kevés láncolajjal.

• A szellőzőnyílásokat és a gép felületét egy ecsettel, kéziseprűvel vagy száraz törlőkendővel tisztítsa meg. Ne használjon folyadékot a tisztításhoz. Karbantartási időközök Rendszeresen végezze el az alábbi táblázatban felsorolt karbantartási munkákat. A készülék rendszeres karbantartása meghosszabbítja a készülék élettartamát. Ezen kívül optimális vágási eredmény érhető el és megelőzheti a baleseteket.311

Karbantartási időközök táblázat: Alkatrész Teendő Minden ha- sználat előtt 10 üzemóra után láncfék kompo- nensei ellenőrizze, szükség esetén cserélje ki

lánckerék (20) ellenőrizze a kopást/hornyo- kat, szükség esetén cserélje ki

fűrészlánc (7) ellenőrizze, olajozza meg, szükség esetén élezze meg vagy cserélje ki

láncvezető lap (8) ellenőrizze, tisztítsa meg, olajozza meg

láncvezető lap (8) fordítsa meg a láncvezető lapot

automata olajozó rendszer ellenőrizze, szükség esetén tisztítsa meg az olajkivezető csatornát

• Olajozás előtt alaposan meg kell tisztítani a láncvezető lapot és különösen a láncvezető lap fogazatát. Ehhez használjon egy kéziseprűt és egy száraz törlőkendőt.

• Olajozza meg az egyes láncszemeket egy tűhegyű olajozó fecskendő segítségével (szaküzletben kapható). Vigyen fel egy-egy csepp olajat az egyes láncszemek csuklóira és foghegyére. Vágófogak élesítése A nem megfelelően élezett fűrészlánc növeli a visszaütés veszélyét! Használjon vágásbiztos kesztyűt, ha a lánccal vagy a láncvezető lappal dolgozik. Fűrészlánc megolajozása Rendszeresen tisztítsa meg és olajozza meg a láncot. Ezzel élesen tartja a láncot és optimális gépteljesítményt ér el. A fűrészlánc nem megfelelő karbantartásából eredő károk esetén a garancia érvényét veszti. Vegye ki az akkumulátort és használjon vágásbiztos kesztyűt, ha a lánccal vagy a láncvezető lappal dolgozik.

• Olajozza meg a láncot tisztítás után, 10 óra használat után vagy hetente legalább egyszer, attól függően, hogy melyik következik be előbb.312

Az éles lánc optimális vágási eredményt biztosít. Könnyedén átvágja a fát és nagy, hosszú faforgácsot hagy maga után. A fűrészlánc tompa, ha a vágószerkezetet át kell nyomni a fán és a faforgács nagyon kicsi. Nagyon tompa fűrészlánc esetén egyáltalán nincs forgács, csak fapor.

• A lánc fűrészelő részei a vágótagok, amelyek egy vágófogból és egy mélységhatároló kiálló részből állnak. A kettő közötti magasságtávolság határozza meg az élezési mélységet.

• A vágófogak élezésénél a következő értékeket kell figyelembe venni: - élezési szög (30°) - mellszög (85°) - tetőszög (60°) - élezési mélység (0,65 mm) - kerek reszelő átmérő (4,0 mm) Az élgeometria értékeitől való eltérések növelhetik a gép visszaütési hajlamát. Fokozott balesetveszély! A lánc élezéséhez speciális szerszámokra van szükség, amelyek biztosítják, hogy a kések a megfelelő szögben és a megfelelő mélységben legyenek élezve. Azoknak a felhasználóknak, akik nem rendelkeznek tapasztalattal a láncfűrész használatában, azt javasoljuk, hogy a fűrészlánc élezését bízzák szakemberre vagy szakműhelyre. Ha vállalja a lánc élezését, a szerszámokat vásárolhat pl. Parkside szerszámokat (pl. láncélező készülék).

1. Az élezéshez a láncnak feszesnek

kell lennie, hogy lehetséges legyen a helyes élezés.

2. Az élezéshez egy 4,0mm

átmérőjű kerek reszelő szükséges. Más átmérőjű reszelők kárt tehetnek a láncban és veszélyt okozhatnak munkavégzés közben!

3. Csak belülről kifelé élezzen. Vezesse

a reszelőt a vágófog belső oldalától kifelé. Emelje fel a reszelőt, amikor visszahúzza azt.

4. Először az egyik oldalon élezze meg

a fogakat. Ezután fordítsa meg a készüléket és élezze meg a másik oldal fogait.

5. A lánc elhasználódott és új

fűrészláncra kell cserélni, ha vágófogak már csak kb. 4 milliméteresek.

6. Az élezést követően a vágótagoknak

egyforma hosszúnak és szélesnek kell lenniük.

7. Minden harmadik élezést követően

ellenőrizni kell az élezési mélységet (mélységhatároló) és a magasságot laposreszelővel kell megfelelőre reszelni. A mélységhatárolónak kb. 0,65mm-rel a vágófog mögött kell lennie. Visszahelyezést követően kissé kerekítse le a mélységhatárolót előrefelé. Láncfeszesség beállítása A láncfeszesség beállítása az „Összeszerelés – Fűrészlánc megfeszítése” fejezetben olvasható.

• Kapcsolja ki a készüléket és vegye ki az akkumulátort (16) a készülékből.

• Rendszeresen ellenőrizze a lánc feszességét és szükség esetén állítsa be újra. A fűrészlánc 9N (kb.1kg) húzóerővel történő húzása esetén a313

fűrészlánc és a láncvezető lap távolsága nem lehet nagyobb, mint 2mm. Új fűrészlánc bejáratása Új fűrészlánc esetén egy idő után csökken a feszesség. Ezért az első 5 vágás után, de legkésőbb 10 perc fűrészelés után újra meg kell feszíteni a fűrészláncot. Engedélyezett fűrészláncok: Oregon 90PX040X, Trilink CL14340TL, Trilink CL15040BL, Trilink CL14340BL. Soha ne rögzítsen új fűrészláncot kopott lánckerékre vagy sérült, illetve kopott láncvezető lapra. Előfordulhat, hogy a lánc leugrik vagy elszakad. Súlyos sérülés lehet a következménye. Láncvezető lap karbantartása Használjon vágásbiztos kesztyűt, ha a lánccal vagy a láncvezető lappal dolgozik.

1. Kapcsolja ki a készüléket és vegye ki

2. Vegye le a lánckerék-védőburkolatot

12), a fűrészláncot ( 7) és a láncvezető lapot ( 8).

3. Ellenőrizze a láncvezető lap (

kopását. Távolítsa el a sorjákat és egyenesítse ki a vezető felületeket egy lapos reszelővel. Ha sérült a láncvezető lap, cserélje ki. Engedélyezett láncvezető lapok: Oregon 575271, Trilink M1431040-1041TL.

4. Tisztítsa meg az olajkivezető csatornát

24), hogy biztosítva legyen a fűrészlánc automatikus olajozása működés közben.

5. Szerelje fel a láncvezető lapot (

8), a fűrészláncot (

a fűrészláncot. Az olajkivezető csatorna optimális állapota esetén a fűrészlánc néhány másodperccel a készülék elindítása után automatikusan némi olajat permetez ki. Láncvezető lap megfordítása Használjon vágásbiztos kesztyűt, ha a fűrészlánccal vagy a láncvezető lappal dolgozik. A láncvezető lapot (8) kb. minden 10 munkaóra után meg kell fordítani az egyenletes kopás biztosítása érdekében.

1. Kapcsolja ki a készüléket és vegye ki

2. Vegye le a lánckerék-

védőburkolatot(12), a fűrészláncot (7) és a láncvezető lapot (8).

3. Fordítsa meg a láncvezető lapot a

vízszintes tengelye körül és szerelje fel a láncvezető lapot és a láncot a „Fűrészlánc és láncvezető lap felszerelése” fejezetben leírtak szerint. Ügyeljen a fűrészlánc mozgási irányára!314

Fűrészlánc mozgási iránya A fűrészlánc (7) beállításához igazodjon a lánckerék (20) alatt lévő szimbólumhoz, ha a láncvezető lapot megfordítja. A láncvezető lapon ábrázolt mozgásirány ekkor már nem egyezik. Tárolás

• Tárolás előtt tisztítsa meg a készüléket.

• Helyezze fel a láncvezető lap védőtokját.

• Feltétlenül ürítse ki az olajtartályt, ha több hétig nem üzemelteti a készüléket, mivel a bio-láncolaj elgyantásodhat és eltömítheti az olajkivezető csatornát

24). A használt olajat környezetbarát módon kell ártalmatlanítani (lásd „Ártalmatlanítás/Környezetvédelem“).

• A készüléket fagymentes, száraz és portól védett helyen, gyermekektől elzárva kell tartani. Ártalmatlanítás/ Környezetvédelem Gondosan ürítse ki az olajtartályt. Vegye ki az akkumulátorokat a készülékből és juttassa el a készüléket, a használt olajat, a tartozékokat és a csomagolást környezetbarát újrahasznosításra. Az akkumulátor és a töltő ártalmatlanítására vonatkozó utasítások a külön használati útmutatóban találhatók. Az elektromos készülékek nem tartoznak a háztartási hulladékba. Ne dobjon beépített akkumulátorral rendelkező készülékeket a háztartási hulladékba, tűzbe (robbanásveszély) vagy vízbe. A sérült akkumulátorok kárt tehetnek a környezetben és károsak lehetnek az egészségre, ha mérgező gőzök és folyadékok szivárognak ki belőlük. Az elektromos és elektronikus berendezé- sek hulladékairól szóló 2012/19/EU irá- nyelv: A fogyasztókat jogszabály kötelezi arra, hogy az elektromos és elektronikus berendezéseket élettartamuk végén eljuttas- sák környezetbarát újrahasznosításra. Ilyen módon környezetbarát és erőforrás-kímélő újrahasznosítás biztosítható. A nemzeti jogba való átültetéstől függően a következő lehetőségek állnak rendelke- zésére:

• visszaadás egy értékesítő helyen,

• leadás egy hivatalos gyűjtőhelyen,

• visszaküldés a gyártónak/forgalmazó- nak. Ez nem érinti a hulladékká vált készülékek tartozékait és elektromos alkatrészek nélkü- li segédeszközeit. A meghibásodott vagy elhasználódott akkumulátorokat a 2006/66/EK irányelv szerint kell újrahasznosítani. A készüléket a helyi előírásoknak megfelelően ártalmatlanítsa. A készüléket egy gyűjtőhelyen adja le, ahol környezetbarát újrahasznosításra kerül. Érdeklődjön a helyi hulladékgyűjtő szolgáltatónál vagy szerviz-központunkban. A készüléket lemerült akkumulátorral ártalmatlanítsa. Ne nyissa fel a készüléket és az akkumulátort.315

Hibakeresés Probléma Lehetséges ok Hibaelhárítás A készülék nem indul Az akkumulátor (16) lemerült vagy nincs behelyezve Ellenőrizze az akkumulátor töl- töttségi szintjét, adott esetben javíttassa meg villamossági sza- kemberrel A be-/kikapcsoló (2) meghi- básodott Javíttassa meg az ügyfélszolgá- lattal Motor meghibásodott Javíttassa meg az ügyfélszolgá- lattal A lánc nem forog és fi gyelmeztető hang hallható A láncfék (6) blokkolja a fűrészláncot (7) Ellenőrizze a láncféket, adott esetben engedje ki a láncféket Rossz vágási ered- mény A fűrészlánc (7) helytelenül van felszerelve Szerelje fel megfelelően a fűrészláncot A fűrészlap (7) tompa Élesítse meg a vágófogakat vagy helyezzen fel új láncot Nem elég feszes a lánc Ellenőrizze a lánc feszességét A készülék nehe- zen mozog, a lánc leugrik Nem elég feszes a lánc Ellenőrizze a lánc feszességét A lánc felforrósodik, a fűrészelés során füst képződik, elszí- neződik a sín Túl kevés a láncolaj Ellenőrizze az olajszintet és szük- ség esetén töltsön utána olajat, ellenőrizze az automata olajozó rendszert és szükség esetén tisztítsa meg az olajkifolyó-csa- tornát vagy javíttassa meg az ügyfélszolgálattal316 Pótalkatrészek/Tartozékok Pótalkatrészek és tartozékok a www.grizzlytools.shop oldalon állnak rendelkezésre Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi űrlapot. További kérdések esetén forduljon a „Service-Center” (lásd a 317. oldalon). Pozíció Pozíció Rajz Rendelési szám Használati Robbantott útmutató ábra 8 63 láncvezető lap Trilink 30091628 7 64 fűrészlánc Trilink 30091629 12 66-76 lánckerék-védőburkolat 91105709 15 65 védőtok a láncvezető laphoz 91105765 4 42-44 olajtartály-sapka 91105758317

HU JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: Akkus láncfűrész 20V Gyártási szám: IAN 497682_2204 A termék típusa: PKSA 20-Li C3 A gyártó cégneve, címe, e-mail címe: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany E-Mail: [e-mail] Szerviz neve, címe, telefonszáma: Szerviz Magyarország Tel.: [phone] E-Mail: [e-mail] W+T Környezetvédelmi és Szolgáltató Kft. Dunapart also 138 2318 Szigetszentmárton Tel.: [phone] Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-

tében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthe-

tő. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fi zetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén

a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervi- zekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma- zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré- léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkat- rész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát

bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fe- dezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény318 érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön

nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, vala- mint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-

ból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for- galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat- részek (fűrészlánc, kapcsoló stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik szemé- lyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkama-

rák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetősé- gét nem érinti. Kijavítást ellenőrző szelvény: A jótállási igény bejelentésének időpontja: A hiba oka: Javításra átvétel időpontja: A hiba javításának módja: A fogyasztó részére történő visszaadás időpontja: A szerviz bélyegzője, kelt és aláírás: Kicserélést ellenőrző szelvény: A jótállási igény bejelentésének időpontja: Kicserélés időpontja: A cserélő bolt bélyegzője, kelt és aláírás:SI

• L’oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell’8 giugno 2011 sulla restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche Christian Frank Responsabile documentazione tecnica 469HU Az eredeti CE megfelelőségi nyilatkozat fordítása Ezennel igazoljuk, hogy a Akkus láncfurész 20 V gyártási sorozat PKSA 20-Li C3 Sorozatszám 000001 - 177000 évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk: EN 62841-1:2015 • EN 62841-4-1:2020 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018 Ezenkívül a 2000/14/EC zajkibocsátásról szóló irányelv szerint igazoljuk: Hangteljesítményszint garantált: 98 dB mért: 93,9 dB Alkalmazott konformitás-értékelő eljárás a VI / 2000/14/EC mellékletnek megfelelően Bejelentés helye: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München, Germany Mintaiga-zolás száma: M6A 036607 1314 Rev. 00 Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany
