РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PKSA 20-Li C3 PARKSIDE

Превод на оригиналното ръководство за експлоатация

GB MT

Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

GR

Общо описание ....402

Окомплектовка на доставката......402

Описание на функциите......402

Преглед....403

Предпазни функции....403

Технически данни ....403

Време за зареждане ....404

Указания за безопасност......405

Символи в ръководството за експлоатация....405

Пиктограми върху уреда ....405

Общи инструкции за безопасност за ел. инструменти ....406

Инструкции за безопасност за верижни триони ....410

Предпазни мерки срещу откат......411

Други указания за безопасност......412

Процес на зареждане ....413

Зареждане на акумулаторната батерия .... 413

Монтаж......414

Монтиране на острието и дърворезната верига ....414

Опъване на дърворезната верига .....415

Смазване на веригата ....416

Поставяне/вадене на акумулаторната батерия 416

Обслужване 416

Включване....417

Индикатор за състоянието на зареждане....417

Проверка на спирачката на веригата...417

Проверяване на автоматиката за маслото....418

Смяна на острието....418

Техники на рязане......418

Общи....418

Разтрупване....419

Кастрене 420

Сеч на дървета....420

Поддръжка и почистване .....422

Почистване....422

Интервали за поддръжка....422

Смазване на дърворезната верига ..... 423

Заточване на режещите зъби....423

Регулиране на обтягането на веригата .424

Полагане на нова дърворезна верига..425

Поддръжка на острието.... 425

Завъртане на острието....425

Съхранение ....426

Предаване за отпадъци/Опазване на околната среда 426

Ремонтен сервис / извън гаранционно обслужване....428

Търсене на грешки......430

Превод на оригиналната СЕ- декларация за съответствие......474

Чертеж в перспектива .....477

Увод

Сърдечно Ви честитим закупуването на Вашия нов уред. По такъв начин Вие сте избрали един висококачествен продукт.

По време на производството уредът е про- веряван за качество и е подложен на крайна проверка. Така функционалната пригодност на Вашия уред е гарантирана. Не е изключе- но, в отделни случаи върху или вътре в уреда да се намират остатъчни количества смазочни материали. Това не е повреда или дефект и не е причина за тревога.

Ръководството за експлоатация е не- разделна част от продукта. То съдър- жа важни указания за безопасността, употребата и изхвърлянето. Преди употребата на продукта се запознайте с всички указания за

BG

обслужване и инструкции за безопасност. Из- ползвайте продукта само съгласно описанието и за посочените области на употреба. Па- зете упътването добре и когато предавате продукта на трети лица, предавайте заедно с него и всички документи.

Употреба по предназначение

Акумулаторният верижен трион е проектиран само за рязане на дърво. Уредът не е пред- виден за никакви други начини на употреба (напр. рязане на зидария, пластмаса или хра- нителни продукти).

Уредът е част от серията (Parkside)

X 20 V TEAM и може да се използва с батерии от серията (Parkside) X 20 V TEAM.

Акумулаторните батерии трябва да се зареждат само със зарядни устройства от серията (Parkside)X 20 V TEAM.

Всяка друга употреба, която не е допусната изрично в това ръководство за експлоатация, може да доведе до щети по уреда и да представлява сериозна опасност за потребителя. Уредът е предназначен за дейности тип „направи си сам“. Той не е конструиран за промишлена употреба.

Уредът е предназначен за употреба от пълно- летни лица. Младежи над 16 години трябва да използват уреда само под надзор.

Производителят не носи отговорност за щети в резултат на употреба не по предназначение или неправилно обслужване. Този уред не е подходящ за търговска употреба. При комерсиална употреба, гаранцията е невалидна.

Този акумулаторен верижен трион може да се ползва само от едно лице и само за рязане на дърво. Верижният трион трябва да се държи с дясната ръка за задната ръкохватка и с лявата ръка за предната ръкохватка. Преди ползване на верижния трион потребителят трябва да е прочел и разбрал всички указания и инструкции в ръководството за употреб- ба. Потребителят трябва да носи подходящи лични предпазни средства (ЛПС). С верижния трион е разрешено рязането само на дърво. Не се разрешава обработването на материали като пластмаса, камък, метал или дърво, което съдържа чужди тела (напр. пирони или винтове)!

Общо описание

Фигура с най-важните функционални части ще намерите върху разгъващите се страници.

Окомплектовка на доставката

Внимателно извадете уреда от опаковката и проверете, дали следните части са налични:

• Акумулаторен верижен трион (предварително монтирана)
• Предпазител (предварително монтиран)
• Шише за масло с 180 ml биомасло за дърворезна верига
  • Ръководство за експлоатация

Акумулаторната батерия и зарядното устройство не се съдържат в окомплектовката на доставката.

Изхвърлете опаковъчния материал по подходящ начин.

Описание на функциите

Акумулаторният верижен трион не е оборудван със система за бързо натягане на веригата. Въртящата се дърворезна верига се води по острие (направляваща релса). Автоматика-та за масло гарантира постоянното смазване на веригата. За защита на потребителя уредът

е оборудван с различни защитни устройства. Функцията на контролните елементи ще откри-ете в следващите описания.

Преглед

1 Задна ръкохватка

2 Превключвател за включване/ изключване

3 Блокировка срещу включване

4 Капачка на резервоара за масло

5 Предна ръкохватка

6 Спирачен лост на веригата/преден предпазител за ръка

7 Дърворезна верига

8 Острие (направляваща релса)

9 Назъбен ограничител

10 Винт за фиксиране на капака на верижното колело

11 Винт за системата за бързо натяга- не на веригата

12 Капак на верижното колело

13 Показание за нивото на маслото

14 Заден предпазител за ръцете

15 Предпазител на острието 16 Батерии

20 Верижно зъбно колело

21 Щифт за опъване на веригата

22 Държач на щифта за опъване на веригата

23 Направляваща шина за батерията

24 Канал за изтичане на маслото

Предпазни функции

1 Задната ръкохватка с предпазител за ръката (14) предпазва ръката от кло- ни и вейки и при отскачане на веригата.

2 Превключвател за включване/из- ключване с незабавно спиране на веригата

При пускане на превключвателя за включване/изключване уредът незабавно изключва.

3 Блокировка срещу включване За включване на уреда блокировката срещу включване трябва да се освободи.

6 Спирачен лост на веригата/преден предпазител за ръка

Предпазно съоръжение, което незабавно спира дърворезната веригата при откат; лостът може да се активира и ръчно; предпазва лявата ръка на оператора при изпускане на предната ръкохватка.

7 Дърворезната верига с малък откат Ви помага да поемете отката с помощта на специално разработените съоръжения за безопасност.

9 Назъбеният ограничител подсилва стабилността, когато се извършват вертикални разрези и улеснява рязането с триона.

Технически данни

Скорост на веригата v_0 6,5 m/s

Тегло (без акумулатора и зарядното устройство ...... ок. 3,25 kg

Дърворезна верига......TRILINK CL14340T

Стъпка на веригата....3/8" (9,5 mm)

BG

Отстояние на веригата.... 18,5 mm

Дебелина на веригата....1,1 mm

Зъби на верижното колело......6

Дължина на острието....307 mm

Дължина на рязане ...... ок. 230 mm

Температура......макс. 50 °C

Процес на зареждане....4 - 40 °C

Експлоатация....-20 - 50 °C

Съхранение....0 - 45 °C

Ниво на звуковото налягане

Ниво на звуковата мощност ( L_WA )

измерено .....93,9 dB; K_WA = 2,40 dB

гарантирано....98 dB

предната ръкохватка.... 1,41 m/s²

задната ръкохватка .... 3,97 m/s²

K = 1,5 ~m / s^2

Стойностите на шума и вибрациите са определени според нормите и предписанията в декларацията за съответствие.

Посочената емисионна стойност на вибра- циите е измерена по стандартизиран метод на изпитване и може да бъде използвана за сравнение на един електрически инструмент с друг.

Посочената емисионна стойност на вибрациите може да се използва и за първоначална оценка на излагането на вибрации.

Предупреждение:

Емисионната стойност на вибрациите по време на действителната употреба на електроинструмента може да се различава от посочената стойност в зависимост от неговия вид и начин на употреба.

Необходимо е да се определят пре- дохранителни мерки за защита на обслужващото лице въз основа изла- гането на вибрации при действителна употреба (тук следва да се вземат под внимание всички етапи на работ- ния цикъл, напр. време, в което елек- трическият инструмент е изключен, и време, когато е включен, но работи без натоварване).

Време за зареждане

Време за зареждане (мин.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3Smart PAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90 120 240
PLG 20 A2 45 60 80 165
PLG 20 A3PLG 20 C3	35 45 60 120
PDSLG 20 A1 35 45 60 120
SmartPLGS 2012 A1	35 40 40 55

Уредът е част от серията (Parkside) X 20 V TEAM и може да се използва с батерии от серията (Parkside) X 20 V TEAM. Акумулаторните батерии от серията (Parkside) X 20 V TEAM трябва да се зареждат само със зарядни устройства от серията (Parkside) X 20 V TEAM.

Препоръчваме Ви да използвате този уред само със следните акумулаторни батерии: РАР 20 В1, РАР 20 В3.

Препоръчваме Ви да зареждате тези акумулаторни батерии със следните зарядни устройства: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C3, PDSLG 20 A1

Указания за безопасност

Настоящият раздел съдържа основните инструкции за безопасност при работа с уреда.

Верижните триони са опасни уреди, които при погрешна или небрежна експлоатация могат да причинят тежки или дори смъртоносни наранявания. За целта за Вашата безопасност и безопасността на трети лица винаги спазвайте изредените по-долу инструк- ции за безопасност и, ако имате коле- бания, попитайте някой специалист за съвет.

Символи в ръководството за експлоатация

Знак за опасност с информация за предотвратяване на наранявания на хора или материални щети

Предупредителен знак с информация за предотвратяване на щети

Указателен знак с информация за по-добро боравене с уреда

Носете устойчиви на срязване ръкави- ци.

Пиктограми върху уреда

Преди да работите с акумулаторния верижен трион се запознайте добре с всички елементи за управление. Упражнявайте се в ползване на уреда (чрез разтрупване на кръгли парчета дърво върху стойка) и помолете опитен потребител или специалист да Ви обясни начина на работа, техниките на рязане и личните предпазни средства.

Прочетете и спазвайте прилежащото ръководство за експлоатация на машината!

Носете лични предпазни средства. Винаги носете защитни очила или защита за лицето и антифони.

Носете предпазна каска!

Носете подходящо работно облекло.

Опасност от порезни рани! те устойчиви на срязване ръкави- ци.

Носете устойчиви на срязване пред- пазни ботуши с устойчиви на хлъзгане подметки.

При работа винаги дръжте уреда с двете ръце.

BG

Внимание! Откат - при работа внимавайте за откат на машината.

Не излагайте уреда на дъжд. Уредът трябва да бъде нито мокър, нито да работи във влажна среда.

Извършвайте дейности по техническа- та поддръжка и почистването само при изключен мотор и свалени акуму- латорни батерии.

Гарантирано ниво на звуковата мощ- ност

Дължина на острието

Електроуредите не се изхвърлят с би- товите отпадъци.

Спирачка на веригата

Този уред е част от серията X 20 V TEAM.

Символи под верижното зъбно колело:

Спазвайте посоката на движение на дърво- резната верига.

Внимание! Прочетете ръководството за експлоатация.

Символи върху острието:

Посока на движение на дърворезната верига

Символи върху капачката на резервоара за масло:

Смажете дърворезната верига.

Символи върху фиксиращия винт на капака на верижното колело:

ОТВОРЕНО

ЗАТВОРЕНО

Символи върху спирачния лост на веригата:

Спирачка на веригата: ИЗКЛ.

Спирачка на веригата: ВКЛ.

Символи върху винта за системата за бързо натягане на веригата:

освобождаване

натягане

Общи инструкции за безопасност за ел. инструменти

ПРЕДУПРЕЖДЕНИЕ! Прочетете всички указания за безопасност, инструкции, фигури и технически данни, с които е снабден електроинструментът.

Пропуските при спазването на инструкциите за безопасност и указанията могат да предизвикат удар от ток, пожар и /или тежки наранявания.

Пазете всички инструкции за безопасност и указания за бъдеща употреба.

Използваното в инструкциите за безопасност понятие „електрически инструмент“ се отнася за електрически инструменти, които работят в мрежата (с мрежов кабел) и за акумулаторни електрически инструменти (без мрежов кабел).

1) Безопасност на работното място:

а) Поддържайте вашето работно място чисто и добре осветено.

Липсата на ред или неосветените работни участьци може да доведат до злополуки.

6) Не работете с електрическия инструмент във взривоопасна среда, в която има горими течности, газове или прах.

Електрическите инструменти произвеждат искри, които могат да запалят праха или парите.

в) Дръжте децата и другите лица далече по време на употреба на електрическия инструмент.

При отклоняване на вниманието можете да загубите контрол над уреда.

a) Свързващият щепсел на електрическия инструмент трябва да съответства на контакта. Щепсельт в никакъв случай не бива да се променя. Не използвайте щепсели с адаптер със заземени електрически инструменти.

Непроменените щепсели и съответстващите контакти намаляват риска от удар от ток.

6) Избягвайте телесен контакт със заземените повърхности на тръби, нагреватели, печки и хладилници. Съществува повишен риск от удар от ток, ако тялото ви се заземи.

в) Пазете електрическия инструмент от дъжд или влага. Проникването на вода в

електрическия инструмент повишава риска от удар от ток.

г) Не използвайте кабела, за да носите електрическия инструмент, да го закачвате или за да изтегляте щепсела от контакта. Дръжте кабела далече от топлина, масло, остри ръбове или движещи се части на уреда. Повредените или усукани кабели повишават риска от удар от ток.

д) Когато работите с електрическия инструмент на открито, използвайте само удължители, които са подходящи за употреба навън. Употребата на удължител, подходящ за употреба на открито, намалява риска от удар от ток.

e) Ако се налага използване на електроинструмента във влажна среда, използвайте предпазен прекъсвач за защита от утечни токове - RCD (Residual Current Device). Използвайте RCD (остатьчен токов уред). Използването на RCD (Residual Current Device) намалява риска от токов удар.

3) Безопасност на хората:

a) Бъдете внимателни, внимавайте какво правите и подхождайте разумно към работата с електрическия инструмент. Не използвайте електрическия инструмент, ако сте уморени или сте под въздействието на наркотици, алкохол или медикаменти. Един момент невнимание при употребата на електрическия инструмент може да

доведе до сериозни наранявания.

6) Носете лични предпазни средства и винаги защитни очила. Носенето на лични предпазни средства като неплъзгащи се защитни обувки, защитна каска или защита за слуха намалява риска от наранявания.

в) Избягвайте нежеланото пускане в експлоатация. Уверете се, че електрическият инструмент е изключен преди да го свържете с електрозахранването, да го вземете или носите. Ако при носене на електрическия инструмент държите пръста на прекъсвача или свържете уреда към електрозахранването, когато е включен, това може да доведе до злополуки.

г) Преди да включите електрическия инструмент, махнете регулиращите инструменти или гаечни ключове. Инструментът или ключът, който се намира на въртяща се част на уреда, може да предизвика наранявания.

д) Избягвайте необичайни положения на тялото. Осигурете стабилна стойка и поддържайте равновесие по всяко време. Така можете по-добре да контролирате електрическия инструмент в неочаквани ситуации.

e) Носете подходящо облекло. Не носете широки дрехи или бижута. Дръжте косата, дрехите и ръкавиците далече от движещите се части. Широките дрехи, бижутата или дългите коси могат да бъдат захванати от движещите се части.

ж) При възможност за монтиране на прахоизсмукващи и прахоулавящи приспособления, те трябва да се поставят и да се използват правилно. Употребата на прахоизсмукващи приспособления може да намали вредата от праха.

з) Не си внушавайте фалшиво чувство за сигурност и не се отклонявайте от правилата за безопасност при използване на електроинструменти, също и когато след многократна употреба сте добре запознати с електроинструмента. Невнимателното боравене може да доведе до тежки наранявания в рамките на части от секундата.

4) Употреба и третиране на електрическия инструмент:

a) Не претоварвайте уреда. За вашата работа използвайте само предназначен за нея електрически инструмент. С подходящия електрически инструмент ще работите по-добре и по-безопасно в съответната област.

6) Не използвайте електрически инструмент с дефектен прекъсвач. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да се ремонтира.

в) Преди да предприемете настройки на уреда, да сменяте части на работния инструмент или да оставяте настрани електроинструмента, издърпайте щепсела от контакта и/или отстранете свалящата се батерията. Тази

предпазна мярка предотвратява нежелания старт на електрическия инструмент.

г) Съхранявайте електрическия инструмент, който не се използва, недостъпен за деца. Не разрешавайте на лица, които не са запознати с уреда или не са прочели указанията, да използват уреда. Електрическите инструменти са опасни, когато се използват от неопитни лица.

д) Поддържайте старателно електроинструмента и работния инструмент. Преди да използвате уреда дайте повредените части на ремонт. Редица злополуки се дължат на недостатъчна поддръжка на електрическите инструменти.

e) Поддържайте режещите инструменти остри и чисти. Грижливо поддържаните режещи инструменти с остри режещи ръбове заяждат по-малко и се водят по-лесно.

ж) Използвайте електрическия инструмент, принадлежностите, работните инструменти и др. според тези указания. При това вземете предвид условията на работа и дейността, която трябва да се извърши.

Употребата на електрическия инструмент за цели, различни от предвидените, може да доведе до опасни ситуации.

з) Поддържайте дръжките и повърхностите за хвашане сухи и чисти от масло и грес.

Плъзгащите се дръжки и повърхности за хващане не позволяват сигурна работа и контрол на електроинструмента в непредвидени ситуации.

a) Зареждайте батериите само в зарядни устройства, които са препоръчани от производителя. Съществува опасност от пожар, ако зарядното устройство, подходящо за определен вид батерии, се използва с други батерии.

6) В електрическите инструменти използвайте само предвидените за тях батерии. Употребата на други батерии може да причини наранявания и опасност от пожар.

в) Дръжте батерията, която не се използва, далече от канцеларски кламери, монети, ключове, пирони, винтове или други дребни метални предмети, които биха могли да предизвикват свързване накъсо на контактите. Свързването накъсо на контактите на батерията може да предизвика изгаряния или запалване.

г) При неправилна употреба от батерията може да изтече течност. Избягвайте контакта с нея. При случаен контакт изплакнете с вода. Ако течността влезе в очите, потърсете допълнителна лекарска помощ. Изтичащата течност от батерията може да предизвика кожни раздразнения или изгаряния.

д) Не използвайте повредени или променени батерии. Повредените или променени батерии могат да имат неочаквано поведение и да доведат

BG

до пожар, експлозия или опасност от нараняване.

e) Не излагайте батерията на огън или прекалено високи температури. Огън или температури над 130 °C могат да причинят експлозия.

ж) Спазвайте всички инструкции за зареждане и никога не зареждайте батерията или инструмента с батерия извън рамките на посочения в ръководството за експлоатация температурен диапазон.

Погрешно зареждане или зареждане извън рамките на допустимия температурен диапазон може да разруши батерията и да увеличи опасността от пожар.

6) Сервиз:

a) Давайте вашия електрически инструмент за ремонт само от квалифицирани специалисти и само с оригинални резервни части. Така се гарантира запазване на безопасността на електрически инструмент.

6) Никога не ремонтирайте повредени батерии. Всички ремонти на батериите трябва да се извършват от производителя или оторизирани сервиси.

Инструкции за безопасност за верижни триони

a) При работещ трион дръжте всички части на тялото далече от режещата верига. Преди стартиране на триона се уверете, че режещата верига не опира в нищо. При работа

с верижен трион един момент невнимание може да доведе до захващане на дрехи или части от тялото от режещата верига.

6) Дръжте верижния трион винаги с вашата дясна ръка на задната ръкохватка и с вашата лява ръка на предната ръкохватка. Държането на верижния трион в обратно работно положение повишава риска от наранявания и не бива да се прилага.

в) Носете защитни очила и защита за слуха. Препоръчват се допълнителни лични предпазни средства за главата, ръцете, краката и ходилата. Подходящото защитно облекло намалява опасността от нараняване от летящи наоколо трески и внезапен допир до режещата верига.

г) Не работете с верижния трион, качени на дърво. При експлоатация на верижния трион върху дърво има опасност от нараняване.

д) Винаги внимавайте за стабилна стойка и използвайте верижния трион, само ако стоите върху здрава, сигурна и равна основа. Плъзгавата основа или нестабилната повърхност, като например върху стълба, може да доведат до загуба на равновесие или до загуба на контрол над верижния трион.

e) При рязане на намиращ се под напрежение клон имайте предвид, че той пружинира в обратна посока. Когато напрежението във влакната на дървото се освободи, напрегнатият клон може да уцели обслуживащото лице и/или да извади верижния трион

от контрол.

ж) Бъдете особено внимателни при рязане на дънери и млади дървета. Тънкият материал може да се захване в режещата верига и да ви удари или извади от равновесие.

з) Носете верижния трион за предната ръкохватка в изключено състояние с режеща верига, обърната навън от тялото ви. При транспортиране или съхранение на верижния трион винаги поставяйте защитното покритие. Внимателната работа с верижния трион намалява вероятността от допир по невнимание до работещата режеща верига.

и) Спазвайте указанията за смазване, изпъване на веригата и смяна на принадлежностите. Неправилно изпънатата или смазана верига може да се скъса или да повиши риска от откат.

к) Поддържайте ръкохватките сухи, чисти и почистени от масло и грес. Ръкохватките, изцапани с масло или грес, се плъзгат и водят до загуба на контрол.

л) Режете само дърво. Не използвайте верижния трион за дейности, за които той не е предназначен - Пример: Не използвайте верижния трион за рязане на пластмаса, тухли или строителни материали, които не са от дърво. Употребата на верижния трион за дейности не по предназначение може да доведе до опасни ситуации.

м) Хвашайте електроинструмента само за изолираните повърхности, тъй като дърворезната верига може

да влезе в контакт със скрити електрически кабели. Контактът на дърворезната верига с провеждащ напрежение проводник може да постави металните части на уреда под напрежение и да доведе до електрически удар.

Предпазни мерки срещу откат

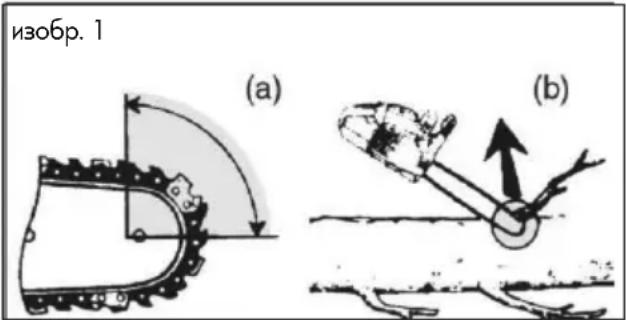

Внимание откат! При работа внимавайте за откат на машината. Има опасност от нараняване. Можете да избегнете отката чрез предпазливост и правилна техника на рязане.

• Откат може да възникне, когато върхът на направляващата шина опре в предмет или ако дървото се огъне и режещата верига заяде в разреза (вж. изобр. 1/фиг. b).
• В някои случаи допирът до върха на шината може да доведе до неочаквана, насочена назад реакция, при която направляващата шина бие нагоре или по посока на обслужващото лице (вж. изобр. 1/фиг. а).
• Заяждането на режещата верига в горния ръб на направляващата шина може да отклони шината силно назад към обслуживащото лице.

BG

- Всяка от тези реакции може да стане причина вие да загубите контрол над триона и евентуално тежко да се нараните. Не се осланяйте само на вградените във верижния трион защитни приспособления. Като ползвател на верижен трион вие трябва да вземете различни мерки, за да можете да работите без злополуки и наранявания.

Откатът е резултат от грешна или неправилна употреба на електрическия инструмент. Той може да бъде избегнат чрез подходящи предпазни мерки, както е описано по-долу:

a) Дръжте триона здраво с две ръце, при което палецът и показалецът да обхващат ръкохватките на верижния трион. Поставете вашето тяло и ръцете в положение, в което можете да удържите силите на отката. Ако се вземат подходящи мерки, обслуживащото лице може да овладее силите на отката. Никога не отпускайте верижния трион.

6) Избягвайте необичайното положение на тялото и не режете над височината на ramенете. Така се избягва нежелан допир с върха на шината и се дава възможност за по-добър контрол на верижния трион в неочаквани ситуации.

в) Винаги използвайте предписани от производителя резервни шини и режещи вериги. Неправилните резервни шини и режещи вериги могат да доведат до скъсване на веригата и/или до откат.

г) Придържайте се към указанията на производителя

за заточване и поддръжка на режещата верига. Прекалено ниските ограничители на дълбочината повишават склонността към откат.

Други указания за безопасност

- Следвайте внимателно инструкциите за поддръжка, контрол и сервисно обслужване в това ръководство за експлоатация.

Повредените предпазни съоръжения и части трябва да бъдат ремонтирани или сменени съгласно предназначението им от сертифициран специализиран сервис, освен ако не е посочено друго в ръководството за употреба.

- Препоръчително е първоначалният потребител да се упражни в рязането на кръгли дървета върху стойка за рязане или поставка.

- При отрезни работи върху склон винаги стойте над ствола на дървото. За да запазите пълния контрол в момента на „прерязването“, към края на разреза намалете силата на натиск, без да освобождавате здравото хващане на ръкохватките на електрическия верижен трион. Внимавайте дърворезната верига да не докосва земята. След завършване на разреза изчакайте електрическият верижен трион да достигне пълен покой, преди да го извадите. Винаги изключвайте мотора на електрическия верижен трион, преди да преминете от едно дърво към друго.

- Замърсявания, камъни, отлепени кори, пирони, скоби и тел трябва да се отстранят от дървото.

- Не използвайте аксесоари, които не се препоръчват от PARKSIDE. Това може да доведе до токов удар или пожар.

Скрити опасности

Дори да обслужвате електрическия инструмент според предписанията, винаги съществуват скрити опасности. Следните опасности могат да възникнат във връзка с конструкцията и изпълнението на електрическия инструмент:

a) порязвания
b) увреждания на слуха, ако не се носи подходяща защита за слуха.
с) увреждания на здравето в резултат на вибрациите на дланта и ръката при по-продължителна употреба на уреда или неправилно водене и техническа поддръжка.

ПРЕДУПРЕЖДЕНИЕ!

Този електроинструмент генерира електромагнитно поле по време на експлоатация. При определени обстоятелства това поле може да повлияе отрицателно на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, ние препоръчваме на лицата с медицински импланти да се консултират със своя лекар или производителя на медицинския имплант, преди да използват машината.

Спазвайте указанията за безопасност и указанията за зареждане и правилна употреба, посочени в ръководството за експлоатация на акумулаторната батерия и зарядното устройство от серия (Parkside) X 20 V TEAM. Подробно описание на процеса на зареждане и допълнителна информация ще намерите в настоящото отделно ръководство за потребителя.

Процес на зареждане

Не излагайте батерията на екстремни условия като топлина и удари. Съществува опасност от нараняване в резултат на изтичащ електролитен разтвор! При контакт с очите или кожата изплакнете засегнатите места с вода или неутрализатор и потърсете лекар.

Зареждайте батерията само в сухи помещения. Външната повърхност на батерията трябва да е чиста и суха, преди да свържете зарядното устройство. Съществува опасност от наранявания в резултат на токов удар.

Зареждайте акумулаторните батерии от серията (Parkside) X 20 V TEAMсамо със зарядно устройство от серията

(Parkside)X 20 V TEAM.

• Заредете батерия преди първата употреба.
  • Във всеки случай спазвайте съответните валидни указания за безопасност, както и изискванията и указанията за защита на околната среда.

Зареждане на акумулаторната батерия

Оставете загряла батерия да се охлади преди зареждане. Заредете батерията (16), когато остане да свети само червеният светодиод на индикатора за състоянието на зареждане.

BG

1. Ако е нужно извадете акумулаторната батерия (16) от уреда.
2. Вкарайте акумулаторната батерия (16) в отвора за зареждане на зарядното устройство (17).
3. Включете зарядното устройство (17) в контакт.
4. След процеса на зареждане изключете зарядното устройство (17) от мрежата.
5. Извадете акумулаторната батерия (16) от зарядното устройство (17).

Преглед на светодиодните контролни индикации върху зарядното устройство:

Зеленият светодиод свети без поставена батерия:

Зарядното устройство е готово за експлоатация.

Зеленият светодиод свети:

Батерията е заредена.

Червеният светодиод свети:

Батерията се зарежда.

Червен светодиод мига:

Свръхтемпература

Червеният и зеленият светодиод

мигат: Батерията е повредена.

Монтаж

При работа с дърворезната верига винаги носете предпазни ръкавици и ползвайте само оригинални части.

Съществува опасност от нараняване!

Преди пускане в експлоатация на уреда трябва да:

• да опънете дърворезната верига,
• да напълните масло за веригата,
• да заредите и поставите акумулаторната батерия,

- да проверите автоматиката за маслото и функцията на спирачката на веригата.

B

Монтиране на острието и дърворезната верига

Изключвайте уреда и изваждайте батерията от уреда преди всякакви дейности по уреда.

1. Поставете уреда върху равна повърхност.
2. Завъртете фиксирация винт (10) на капака на верижното колело срещу часовниковата стрелка (→), за да свалите капака на верижното колело (12).
3. Поставете дърворезната верига (7) под формата на примка, така че режещите ръбове да са разположени по посока на часовниковата стрелка. За центроването на дърворезната верига (7) се ориенти-райте по символите по острието, респ. под верижното зъбно колело (20).

Посока на движение на дърворезната верига

1. Поставете дърворезната верига (7) в жлеба на острието. За монтажа дръжте острието (8) наклонено нагоре под ъгъл от ок. 45 градуса, за да можете да прекарате дърворезната верига (7) по-лесно върху верижното зъбно колело (20).

2. Поставете острието (8) и дърворезната верига (7) върху болта на шината (19). Ако щифтът (19a) вдясно под болта на шината (19), се намира в долния кръгъл отвор върху острието, тогава острието е разположено правилно. Нормално е дърворезната верига (7) да провисва.

3. Поставете капака на верижното колело (12). За целта шифтът за опъване на веригата (21) трябва да бъде провалчен по вътрешната страна на капака на верижното колело (12) до държача на шифта за опъване на веригата (22).

4. Предварително опънете дърворезната верига (7), като завъртите винта на системата за бързо натягане на веригата (11) по часовниковата стрелка.

5. Затегнете фиксирация винт (10) на капа-ка на верижното колело (→D).

Внимание! Верижният трион може да се смазва повторно.

Моля, обърнете внимание, че след употреба верижният трион се смазва повторно и може да изтече масло, ако бъде оставен легнал или върху главата. Това е нормално заради необходимия отвор за проветряване в горния край на резервоара и не представлява основание за рекламация. Тъй като при производството всеки верижен трион се проверява и тества с масло, въпреки източването му в резервоара може да има малък остатък, който може леко да замърси корпуса с масло при транспорта. Моля, почистете корпуса с парцал.

Преди смяна на дърворезната верига жлебът на водещата шина трябва да се почисти от замърсяванията, тъй като при налични натрупвания на замърсявания дърворезната верига може да изскочи от шината. Натрупванията могат също да попият маслото на веригата. В резултат на това маслото на веригата няма да достига или ще достига само в малка част до долната страна на шината и смазването ще бъде намалено.

Опъване на дърворезната верига

Редовното опъване на дърворезната верига служи за безопасност на потребителя и намалява, респективно предотвратява износването и повреди на веригата. Ние препоръчваме на потребителя преди начало на работа и на интервали от около 10 минути да проверява опъването на веригата и при нужда да го коригира.

При работи с триона дърворезната верига се затопля и в резултат на това се разширява малко. Такова "допълнително удължаване" трябва да се очаква особено при нови дърво- резни вериги.

Не опъвайте и не сменяйте дърворезната верига в горещо състояние, тъй като след охлаждане тя отново се свива до определена степен. При неспазване това може да доведе до повреди на водещата шина или на мотора, тъй като дърворезната верига тогава е опъната прекалено близо до острието.

Опъването на веригата и смазването на веригата влияят до значителна степен на продължителността на живота на дърворезната верига.

Дърворезната верига е правилно опъната, когато не провисва в долната част на острието и може да бъде завъртяна докрай с ръка с поставена ръкавица. При теглене на дърворезната верига с тeglителна сила 9 N (ок. 1 kg) разстоянието между дърворезната верига и острието не трябва да бъде повече от 2 mm.

10 min 9 N max. 2 mm

Преди всякакви дейности по уреда го изключвайте и изваждайте батериите.

1. Уверете се, че спирачката на веригата е освободена, т.е. че лостът на спирачката на веригата (6) е притиснат към предната ръкохватка (5).

2. Развийте фиксиращия винт (10) на капака на верижното колело (12) ( ).

3. За опъване на веригата на триона завъртете винта (11) за системата

за бързо натягане на веригата по часовниковата стрелка.

За разхлабване на стягането за- въртете винта (11) обратно на часовниковата стрелка.

1. Затегнете фиксирация винт (10) на капака на верижното колело (12) (→).

Ако дърворезната верига е нова, опъ- ването на веригата трябва да бъде регулирано отново след максимум 5 рязания.

Смазване на веригата

Острието и дърворезната верига не трябва никога да остават без масло. Ако работите с акумулаторния верижен трион клони с прекалено малко масло, производителността на рязане и полезният живот на дърворезната верига намаляват, защото веригата се затъпява по-бързо. Наличието на прекалено малко масло ще разпознаете по образуването на дим или оцветяването на острието.

Вашият уред е оборудван с автоматика за масло. След като моторът започне да работи, маслото потича към острието (8).

Изключвайте уреда и изваждайте батерията от уреда преди всякакви дейности по уреда.

Пълнене на масло за веригата:

- Проверявайте редовно показанието за нивото на маслото (13) и допълвайте масло при достигане на маркировката за минимално ниво на маслото. Резервоарът за масло побира ок. 270 ml масло.

- Използвайте био масло, което съдържа добавки за намаляване на триенето и

износването. Можете да го поръчате чрез нашия онлайн магазин (вижте „Резервни части/Принадлежности“).

• Ако не разполагате с био масло, използвайте масло за смазване на вериги с малък дял залепващи добавки.
• Изпразвайте резервоара за масло при по-продължително неизползване на уреда (6-8 седмици).

1. Развийте капачката на резервоара за масло (4) и напълнете маслото за веригата в резервоара.

2. Избършете евентуално разлятото масло и затворете отново капачка- та на резервоара за масло (4).

Винаги изключвайте уреда и оставяйте мотора да се охлади преди да пълните масло за веригата. При преливане на масло съществува опасност от пожар.

Поставяне/вадене на акумулаторната батерия

1. За поставяне на акумулаторната батерия (16) в уреда тласнете акумулаторната батерия по дължината на направляващата релса (23) в уреда. Те се фиксират с отчетливо щракване.
2. За изваждане на батерията (16) от уреда, натиснете бутона за деблокиране (A 16a) върху батерията и извадете батерията.

Обслужване

Включете уреда едва тогава, когато острието, дърворезната верига и капака на верижното колело са коректно монтирани.

Уверете се, че сте застанали стабилно при включването. Преди стартиране се уверете, че дърворезната верига не се опира в нищо.

Внимание! Уредът може да се смаже повторно, вж. „Пускане в експлоатация".

Включване

1. При необходимост поставете батерията( E 16) в уреда (вж. "Поставяне/вадене на акумулаторната батерия").

2. Преди пускане проверете,

3. дали в резервоара има достатъчно масло за веригата и при необходи- мост долейте масло (вж. "Пълнене на масло за веригата").

4. степента на зареждане на батерията.

5. Освободете спирачката на веригата като изтласкате лоста на спирачката на веригата/предния предпазител за ръката (6) към предната ръкохватка (5).

6. Дръжте уреда здраво с две ръце, с дясната ръка за задната (1) ръкохватка, а с лявата - за предната (5). Палците и другите пръсти трябва да обхващат здраво ръкохватките.

7. За да го включите, натиснете с десния палец блокировката срещу включване (3) и след това натиснете превключвателя за включване и изключване (2). Уредът тръгва с максимальни обороти. Отново отпуснете блокировката срещу включване (3).

8. Уредът се изключва, когато отново пуснете превключвателя за включване и изключване (2). Включване на непрекъснат режим на работа не е възможно.

Индикатор за състоянието на зареждане

Индикаторът за състоянието на зареждане показва степента на зареждане на батерията.

- Състоянието на зареждане на батерията се показва чрез светване на съответната светодиодна светлина. Натиснете софт бутона на индикатора за състоянието на зареждане.

3 светодиода светят (червен, оранжев и зелен):

Батериите са заредени

2 светодиода светят (червен и оранжев):

Батериите са частично заредени

1 светодиод свети (червен):

Батериите трябва да бъдат заредени

Проверка на спирачката на веригата

Дърворезната верига не се върти, когато спирачката на веригата е блокирана.

1. Поставете уреда върху стабилна, равна повърхност. Тя не трябва да се опира в никакви предмети.
2. Уверете се, че спирачката на веригата е освободена, т.е. че лостът на спирачката на веригата (6) е притиснат към предната ръкохватка (5).
3. Дръжте уреда здраво с две ръце, с дясната ръка за задната (F 1) ръкохватка, а с лявата - за предната (F 5). Палците и другите пръсти трябва да обхвашат здраво ръкохватките.
4. Включете уреда.
5. При работещ мотор натиснете (6) лоста на спирачката на веригата с лявата ръка.

BG

1. Ако спирачката на веригата работи коректно, пуснете превключвателя за включване и изключване (2) и освободете спирачката на веригата.

Ако спирачката на веригата не работи коректно, не можете да ползвате уреда. Съществува опасност от нараняване в резултат на движението на дърворезната верига по инерция. Дайте уреда за поправка на отдела ни за обслужване на клиенти.

Проверяване на автоматиката за маслото

Преди да започнете работа проверете нивото на маслото и автоматиката за маслото.

- Включете уреда и я задръжте над светъл фон. Уредът не трябва да се опира о пода. Ако се появи следа от масло, уредът работи изрядно.

Ако не се появи следа от масло, при нужда почистете канала за изтичане на масло или дайте уреда за поправка на отдела ни за обслужване на клиенти.

Почистете канала за изтичане на масло (24), за да гарантирате безпроблемно, автоматично смазване на веригата на триона по време на работа. За тази цел си помогнете с четка или парцал, за да избършете остатъците от канала за изтичане на масло.

В Смяна на острието

1. Изключете уреда и извадете акумулаторната батерия (A 16) от уреда.

2. Поставете уреда върху равна повърхност.

3. Завъртете фиксирация винт на капака на верижното колело (10) и винта за системата за бързо натягане на веригата (11) срещу часовниковата стрелка, за да разхлабите стягането на веригата и да свалите капака на верижното колело (12).

4. Свалете острието (8) и дърворезната верига (7).

За демонтажа дръжте острието (8) наклонено нагоре под ъгъл от ок. 45 градуса, за да можете да свалите дърворезната верига (7) по-лесно от верижното зъбно колело (20).

1. Сменете острието и монтирайте острието и дърворезната верига както е описано в „Монтаж на веригата на триона и острието“.

Опъването на дърворезната верига е описано в глава „Монтаж”.

Техники на рязане

Общи

Спазвайте разпоредбите за шума и местните разпоредби за дърводобива. Може да се наложи да направите проверка за пригодност във връзка с местните разпоредби. Попитайте за това в горската администрация.

• Замърсявания, камъни, отлепени кори, пирони, скоби и тел трябва да се отстранят от дървото.
• При отрезни работи върху склон винаги стойте над ствола на дървото.
• За да запазите пълния контрол в момента на „прерязването“, към края на разре-

за намалете силата на натиск, без да освобождавате здравото хващане на ръкохватките на верижния трион. Внимавайте дърворезната верига да не докосва земята. След завършване на разреза, изчакайте верижния трион да спре да се движи, преди да го отстраните.

• Винаги изключвайте мотора на верижния

трион, преди да преминете от едно дърво към друго.

• При всеки разрез първо допрете плътно назъбения ограничител и едва след това започнете с рязането.
• Имате по-добър контрол, когато режете с долната страна на острието (с дърпаша верига), а не с горната страна на острието (с бутаща верига).
• По време на рязането или след това дърво-резната верига не трябва да докосва нито земята, нито други предмети.
• Внимавайте дърворезната верига да не се заклещи в прореза. Стеблото на дървото не трябва да се чупи или раздробява.
• Спазвайте също мерките за безопасност срещу откат (вижте указанията за безопасност).
• При отрезни работи върху склон винаги стойте над ствола на дървото. За да запазите пълния контрол в момента на „прерязването“, към края на разреза намалете силата на натиск, без да освобождавате здравото хващане на ръкохватките на верижния трион. Внимавайте дърворезната верига да не докосва земята. След завършване на разреза изчакайте дърворезната верига да достигне пълен покой, преди да изводите верижния трион. Винаги изключвайте мотора на верижния трион преди да преминете от едно дърво към друго.

Ако веригата на триона се заклещи, не се опитвайте да издърпате верижния трион със

сила. Съществува опасност от нараняване. Изключете мотора и използвайте лост или клин, за да освободите уреда.

Разтрупване

Разтрупването представлява рязане на отсечени дънери на по-малки части. Внимавайте за стабилната си стойка и равномерното разпределение на телесното тегло върху двата крака. Ако е възможно, под ствола на дървото трябва да се подложат клони, трупчета или клинове, с които той да бъде укрепен.

• Внимавайте дърворезната верига да не докосва почвата при сечене.
• Уверете се, че стойката Ви е стабилна, и при наклонен терен стойте над дънера. За да запазите пълния контрол в момента на „прерязването“, към края на разреза намалете силата на натиск, без да освобождавате здравото хващане на ръкохватките на верижния трион. След завършване на разреза изчакайте дърворезната верига да достигне пълен покой, преди да извадите верижния трион. Винаги изключвайте мотора на верижния трион преди да пре- минете от едно дърво към друго.

1. Дънерът лежи върху земята:

Срежете дънера от горе до долу, като в края на рязането внимавайте да не опрете в земята. Ако има възможност да завъртите дънера, го срежете на 2/3. След това обърнете дънера и отрежете остатъка отгоре надолу.

2. Дънерът е подпрян от едната страна:

Първо срежете отдолу нагоре (с горната страна на острието) 1/3 от диаметъра на дънера, за да не се разцепи. След това отгоре надолу (с долната страна на острието) довършете първия разрез, за да не заседнете.

3. Дънерът е подпрян и от двете страни:

Първо режете отгоре надолу (с долната страна на острието) 1/3 от диаметъра на дънера. След това режете отдолу нагоре (с горната страна на острието), докато разрезите се срещнат.

4. Рязане върху стойка:

Дръжте уреда здраво с двете ръце и движете машината по време на рязането пред тялото. След срязването на дънера придвижете машината вдясно и встрани от тялото (1). Дръжте лявата си ръка възможно най-права (2). Пазете се от падащия дънер. Застанете така, че срязаният дънер да не представлява опасност. Пазете краката си. Срязаният дънер може да причини наранявания при падането си. Дръжте равновесие (3).

Кастрене

Кастрене се нарича отстраняването на клони и вейки от отсеченото дърво.

При кастренето стават много злополуки. Никога не режете клони, докато стоите върху дънера. Съобразете зоната на отката, когато клоните са обтегнати.

• Отстранявайте подпорните клони едва след разтрупването.
• Опънатите клони трябва да се режат отдолу нагоре, за да се избегне засядането на уреда.
• При рязане на по-дебели клони използвайте същата техника като при разтрупване.

• Работете отляво на дънера и възможно най-близо до уреда. При възможност теглото на уреда трябва да лежи върху дънера.

• Сменете местоположението, за да отсечете клоните от другата страна на дънера.

• Разклонените клони се подрязват по от- делно.
• При кастрене на по-големи клони, които сочат надолу и подпират дървото, първо ги оставете необработени. Режете по-малки клони (вж. N) с един разрез.

Сеч на дървета

За отсичането на дървета се изисква голям опит. Сечете дървета, само когато можете да работите уверено с уреда. В никакъв случай не използвайте уреда, ако не се чувствате уверени.

• Внимавайте в близост до работната зона да няма хора или животни. Безопасното разстояние между дървото, което ще бъда отсечено, и съседното работно място трябва да се равнява на поне 2 1/2 пъти дължината на дървото.
• Внимавайте за посоката на рязане: В близост до отрязано дърво потребителят трябва да може да се движи свободно, за да може лесно да нареже дървото на парчета и да отреже клоните му. Трябва да се избягва заплитането на падащото дърво в друго дърво. Обърнете внимание на естествената посока на падане, която зависи от наклона и изкривяването на дървото, посоката на вятъра, разположението на по-големите клони и броя на клоните.
• При наклонен терен стойте над дънера на дървото, което ще сечете.
• Малките дървета с диаметър 15-18 см обикновено могат да бъдат отрязани от един път.

• При дървета с по-голям диаметър се правят няколко прореза и един отсичащ разрез (вж. по-долу).

• Ако се извършва сеч от две или повече лица, разстоянието между секачите трябва да се равнява на почти два пъти височината дървото, което ще бъде отсечено. При рязане на дървета трябва да се внимава други лица да не бъдат излагани на опасност, да не бъдат засягани електропроводници и да не бъдат причинявани материални щети. Ако дърво влезе в контакт с електропроводник, тогава незабавно трябва да се извести електроразпредителното дружество.

• Замърсявания, камъни, отлепени кори, пирони, скоби и тел трябва да се отстранят от дървото.

Не извършвайте сеч при силен или променлив вятър, когато има опасност от причиняване на имуществени щети или когато дървото може да падне върху проводници.

Веднага след завършване на рязането вдигайте антифоните, за да се ослушате за звуци и предупредителни сигнали.

1. Кастрене:

Отстранете висящите надолу клони като извършите разреза над клона. Никога не кастрете на височина над раменете.

2. Аварийна зона:

Отстранете храсталаците около дървото, за да си осигурите път за оттегляне. Аварийната зона (1) трябва да се намира на ок. 45° отвъд планираната посока на сечене (2).

3. Изрязване на прорез (А):

Направете прорез в посоката, в която трябва да падне дървото. Започнете с хоризонтален

разрез отдолу. Дълбочината на разреза трябва да се равнява на около 1/3 от диаметъра на дънера. По този начин се предотвратява заклещване на веригата на триона или на водещата шина при започване на втория прорез. След това направете кос разрез съгъл от около 45° отгоре, който да опира точно в долния разрез.

Никога не заставайте пред дър- во с прорез.

1. Отсичащ разрез (В): Направете отсичащия разрез от обратната страна на дънера, като стоите вляво от дънера и режете с дърпаша верига. Отсичащия разрез трябва да се намира на поне 5 см над хоризонталния прорез. Той трябва да бъде на такава дълбочина, че разстоянието до правата на прореза да бъде поне 1/10 от диаметъра на дънера. Неотсечената част на дънера се нарича опора. Опората предотвратява завъртането на дървото и падането му в грешната посока. Не прерязвайте опората.

1. При приближаването на отсича- щия разрез към опората дървото трябва да започне да пада. Ако се окаже, че е възможно дървото да не падне в желаната посока или се наклони на обратно и веригата на триона се заклещи, прекъснете отсичащия разрез и използвайте клинове от дърво, пластмаса или алуминий за разтваряне на раз- реза и преместване на дървото в желаната линия на падане.

1. Когато диаметърът на дънера е по-голям от дължината на острието, направете два разреза.

BG

От съображения за безопасност съветваме неопитните потребители да не секат дънери с дължина на острието по-малка от диаметъра на дънера.

1. След завършване на отсичащия

разрез дървото пада само или с помощта на клина или лоста за отсичане.

В момента, в който дървото започне да пада, извадете уреда от прореза, спрете мотора, оставете уреда и напуснете работното място по пътя за оттегляне. Внимавайте за падащи клони и не се спъвайте.

Поддръжка и почистване

Извършвайте работите по поддръжката и почистването единствено при изключен мотор и изваден щекер на запалителната свещ. Опасност от нараняване!

Поверете ремонтните дейности и дейностите по поддръжката, които не са описани в това ръководство за експлоатация, на нашия специализиран сервисен център. Използвайте само оригинални резервни части. Оставяйте машината да се охлади преди всички дейности по поддръжка и почистване. Съществува опасност от изгаряне!

Използвайте устойчиви на разрез ръкавици при боравене с дърворезната верига и острието. Опасност от порезни нара- нявания.

Изключвайте уреда и изваждайте батерията от уреда преди всякакви дейности по уреда.

Почистване

• Почиствайте машината добре след всяка употреба. Така ще удължите срока на експлоатация на машината и ще избегнете злополуки.
• Върху ръкохватките не трябва да има бензин, масло или смазка. При необходимост почиствайте ръкохватките с влажен, напоен в сапунен разтвор парцал. Не ползвайте разтворители или бензин за почистване!
• Почиствайте дърворезната верига след всяко ползване. За целта използвайте четка или метличка. Не ползвайте течности за почистване на веригата. След почистване внимателно смазвайте веригата с масло за вериги.
• Почиствайте вентилационните отвори и повърхностите на машината с четка, метличка или сух парцал. Не ползвайте течности за почистване.

Интервали за поддръжка

Извършвайте редовно посочените в следващата таблица работи по поддръжката. Чрез редовната поддръжка на Вашия уред се удължава неговия полезен живот. Освен това постигате оптимални мощности на рязане и предотвратявате инциденти.

Таблица „Интервали за поддръжка“:

Част на машината Действие		Предиупотреба	След 10 работни часа
Компоненти на спирач-ката на веригата	Проверка, при нужда смяна	√
Верижно зъбно колело (20)	Проверка за износване/неравности,при нужда смяна	√
Дърворезна верига (7)	Проверка, смазване, при нужда за-точване или смяна	√
Острие (8) Проверка, почистване, смазване		√
Острие (8) Завъртане на острието			√
Автоматика за маслото	Проверка, при нужда почистване на канала за изтичане на масло	√

Смазване на дърворезната верига

Редовно почиствайте и смазвайте веригата. Така ще поддържате веригата остра и ще постигнете оптимална продуктивност на машината. Гаранцията не покрива щети в резултат на недостатьчна поддръжка на дърворезната верига. Сваляйте акумулаторната батерия и използвайте устойчиви на разрез ръкавици при боравене с веригата и острието.

• Смазвайте веригата след почистване, след 10-часова експлоатация или най-малко веднъж седмично в зависимост от това, което от тези събития настъпи първо.
• Преди смазване острието и най-вече зъбците му трябва да бъдат основно почиствани. За целта използвайте метличка или сух парцал.
• Смажете отделните брънки на веригата с помощта на спринцовка за масло с иглен връх (може да се закупи от специализи-

ран магазин). Нанесете капчици масло върху връзките и върху върховете на зъбците на отделните брънки на веригата.

Заточване на режещите зъби

Грешно наточената дърворезна верига увеличава опасността от отпор!

Използвайте устойчиви на разрез ръкавици при боравене с веригата и острието.

Наточената верига гарантира опти- мална производителност на рязането.

Тя се врязва безпроблемно в дървото и оставя големи, дълги трески. Дър-ворезната верига е затъпена, когато се налага да натискате режещата екипировка в дървото и треските са много малки. При сериозно затъпена дърворезна верига изобщо не падат трески, а само дървесен прах.

- Режещите части на веригата са режещите звена, които се състоят от режещ зъб и

BG

ограничител на дълбочината. Разстоянието по височина между тези две определя дълбочината на заточването.

- При наточване на режещите зъби трябва да се съблюдават следните стойности:

- Ђгъл на наточване (30°)

• Преден ъгъл на зъба (85°)
• Заден ъгъл на зъба (60°)
• Дълбочина на наточване (0,65 mm)
• Диаметър на кръглите пили (4,0 mm)

Всякакви отклонения от посочените размери на геометрията на режещите елементи може да доведе до увеличаване на склонността на машината към откати. Повишена опасност от злополуки!

За заточване на веригата са необходими специални инструменти, които да гарантират, че ножовете се заточват в правилния ъгъл и в правилната дълбочина. На неопитните потребители на верижни триони препоръчваме да дават дърворезната верига за заточване на специалист или на специализиран сервис. Ако мислите, че можете сами да се справите със заточването на веригата, можете да закупите инструментите от специализирани магазини.

1. За правилно заточване при за- точване веригата трябва да бъде опъната здраво.

2. За заточването е нужна кръгла пила с диаметър 4,0 mm.

Различните от този диаметри повреждат веригата и могат да предизвикат опасност при работа!

1. Заточвайте само отвътре навън. Движете пилата от вътрешната част на режещия зъб навън. Вдигайте пилата, за да я върнете обратно назад.
2. Първо заточете зъбите от едната страна на веригата. След това обърнете уреда и наточете зъбите от другата страна.
3. Веригата е износена и трябва да бъде за- менена с нова дърворезна верига, когато са останали само около 4 mm от режещия зъб.
4. След заточването всички режещи звена трябва да са еднакво дълги и широки.
5. След всяко трето заточване дълбочината на заточване (ограничител на дълбочина-та) трябва да се проверява и височината трябва да се изпълва допълнително с по-мощта на плоска пила. Ограничителят на дълбочината трябва да отстоява на 0,65 mm от режещия зъб. След връщането на ограничителя на дълбочината закръглете леко напред.

Регулиране на обтягането на веригата

Регулирането на обтягането на веригата е описано в глава „Монтаж - Обтягане на дър-ворезната верига“.

• Изключете уреда и извадете акумулаторната батерия (16) от уреда.
• Редовно проверявайте дали веригата е обтегната и я регулирайте колкото често е необходимо. При теглене на дърворезна- та верига с теглителна сила 9 N (ок. 1 kg) разстоянието между дърворезната верига и острието не трябва да бъде повече от 2 mm.

Полагане на нова дърворезна верига

При новите дърворезни вериги силата на об- тягане намалява след известно време. Затова след първите 5 рязания, но не по-късно от 10 минути рязане, трябва да дообтегнете дърво- резната верига.

Никога не поставяйте нова дър- ворезна верига на триона вър- ху износени зъбни колела или върху повредено или износено острие. Веригата може да от- скочи или да се скъса. В резул- тат на това може да се стигне до тежки наранявания.

Поддръжка на острието

Използвайте устойчиви на разрез ръкавици при боравене с веригата и острието.

1. Изключете уреда и извадете акумулаторната батерия (16) от уреда.
2. Свалете капака на верижното колело (12), дърворезната верига (7) и острието (8).
3. Проверете острието (8) за износване. Отстранете острите ръбове и изравнете водещите повърхности с плоска пила.

Ако острието е повредено, сменете го. Допустими остриета: Oregon 575271, Trilink M1431040-1041TL.

1. Почистете канала за изтичане на масло (Н 24), за да гарантирате безпроблемно, автоматично смазване на дърворезната верига по време на работа.
2. Монтирайте острието (8), дърворезната верига (7) и капака на верижното колело (12) и опънете дърворезната верига отново.

При оптимално състояние на канала за оттичане на масло, дърворезната верига изпръсква автоматично малко масло няколко секунди след стартира-не на уреда.

Завъртане на острието

Използвайте устойчиви на разрез ръкавици при боравене с дърворезната верига и острието.

Острието (8) трябва да се обръща на всеки ок. 10 работни часа, за да се гарантира равномерното му износване.

1. Изключете уреда и извадете акумулаторната батерия (A 16) от уреда.
2. Свалете капака на верижното колело (12), дърворезната верига (7) и острието (8).
3. Завъртете острието около хоризонталната му ос и монтирайте острието и веригата както е описано в „Монтаж на веригата на триона и острието”. Внимавайте за посоката на движение на дърворезната веригата!

Посока на движение на дърворезната верига

За центроването на дърворезната верига (7) се ориентирайте по символите под верижното зъбно колело (20), когато острието се върти.

BG

Изобразената посока на движение върху острието тогава вече не съответства.

Съхранение

• Почистете уреда преди съхранение.
• Поставете предпазителя на острието.
• Задължително източвайте резервоара за масло преди експлоатационни паузи от няколко седмици, тъй като био маслото за вериги изсъхва и може да запуши канал за оттичане на маслото (Н 24).

Изхвърлете отработеното масло по екологосьобразен начин (вижте „Изхвърляне/защита на околната среда“).

- Съхранявайте уреда на защитено от студ, сухо и защитено от прах място, което не може да бъде достигнато от деца.

Предаване за отпадъци/ Опазване на околната среда

Внимателно източете резервоара за масло. Извадете акумулаторните батерии от уреда и предайте уреда, отработеното масло, принадлежностите и опаковката за екологично рециклиране. Указания за изхвърляне на акумулаторните батерии и зарядното устройство ще намерите в отделното ръководство за експлоатация.

Електроуредите не се изхвърлят с би- товите отпадъци.

Не изхвърляйте батерията в домашната смет, в огън (опасност от експлозия) или във вода. Повредени батерии могат да навредят на околната среда и вашето здраве, ако излизат отровни изпарения или течности.

Директива 2012/19/EC относно отпадъците от електрическо и електронно оборудване: Потребителите за законово задължени да предават електронните уреди в края на техния полезен живот за екологосъобразно рециклиране. По този начин се гарантира екологосъобразно и щадящо ресурси предаване за отпадъци.

В зависимост от прилагането в националното законодательство, имате следните опции:

• връщане на място на продажба,
- предаване в официален събирателен пункт,
- изпращане обратно към производителя/дистрибутора.

От това изискване не са засегнати прикрепените към старите уреди принадлежности и помощни средства без електрически съставни части.

Дефектни или употребявани акумулаторни батерии трябва да се рециклират съгласно директива 2006/66/EO.

Изхвърлете батериите съгласно местните предписания. Предайте батериите в пункт за събиране на стари батерии, където те ще бъдат рециклирани по щадящ околната среда начин. За целта попитайте Вашата местна фирма за събиране на отпадъци или наш сервизен център.

Изхвърляйте батериите в изтощено състояние. С цел защита от късо съединение препоръчваме да покриете полюсите с лепенки. Не отваряйте батерията.

Ако имате проблеми с поръчката, използвайте формуляра за контакт. Ако имате други въпроси, обърнете се към „Сервизно обслужване“ (вж. страница 429).

A 8 63 Резервно острие Trilink 30091628

A 7 64 Дърворезна верига Trilink 30091629

A 12 66-76 Капак на верижното колело 91105709

A 15 65 Предпазител на острието 91105765

A 4 42-44 Капачка на резервоара за масло 91105758

Гаранция

Уважаеми клиенти, за този уред получавате 3 години гаранция от датата на покупката. В случай на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в глава трета, раздел II и III и глава четвърта от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажба на стоки (ЗПЦСЦУПС)*.

Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата по-долу представена търговска гаранция, не са свързани с разходи за потребителите и независимо от нея продавачът на продукта отговаря за липсата на

съответствие на потребителската стока с договора за продажба съгласно ЗПЦСЦУПС.

Гаранционни условия

Гаранционният срок започва да тече от датата на покупката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен – по наш избор. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред и касовата бележка (касовият бон) и

писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. С ремонта или смяната на продукта не започва да тече нов гаранционен срок.

Гаранционната услуга не удължава гаранционния срок. Това важи също и за сменените и ремонтирани части. За евентуално наличните повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане.

Обхват на гарантията

Уредът е произведен грижливо според строгите изисквания за качество и добросъвестно изпитан преди доставка.

Тази гаранция не се отнася за нормално износване на износвашите се части (напр. четкам).

Тази гаранция отпада, ако продуктът е бил повреден, бил е използван неправилно или не е бил поддържан. Също така при щети поради вода, студ, светкавица и пожар или неправилен транспорт.

За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за обслужване. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват.

Продуктът е предназначен само за частна, а не за стопанска употреба. При злоупотреба и неправилно третиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервис, гаранцията отпада.

Процедура при гаранционен случай

За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:

- За всички запитвания подгответе касовата бележка и идентификационния номер (IAN 497682_2204) като доказателство за покупката.

- Вземете артикулния номер от фабричната табелка.

- При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с долупосочения сервисен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.

- След съгласуване с нашия сервис можете да изпратите дефектния продукт на посочения Ви адрес на сервиса безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете достаточно сигурна транспортна опаковка.

Ремонтен сервис / извън гаранционно обслужване

Ремонти извън гаранцията можете да възложите на клона на нашия сервис срещу заплащане. Той с удоволствие ще Ви направи предварителна калкулация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни разходи.

Внимание: Изпратете Вашия уред на клона на нашия сервис почистен и с указание за дефекта.

Уредите, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.

Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.

разходи за продавача. Вие имате право на пропорционално намаляване на цената или на разваляне на договора при наличие на условията на чл. 33, ал. 3 от ЗПЦСЦУПС. Условията и сроковете на законовата гаранция са регламентирани в глава трета, раздел II и III и в глава четвърта на ЗПЦСЦУПС

Сервизно обслужване

България

Е-мейл: [e-mail]

IAN 497682_2204

Вносител

Моля, обърнете внимание, че следващият адрес не е адрес на сервиса. Първо се свържете с горепосочения серверен център.

* Като физическо лице – потребител, независимо от настоящата търговска гаранция, Вие се ползвате от правата на законовата гаранция, предоставена от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажбата на стоки /ЗПЦСЦУПС/. По-специално Вие имате право при несъответствие на стоката да бъде извършен ремонт или замяна по Ваш избор, освен ако това е невъзможно или е свързано с непропорционално големи

Търсене на грешки

Проблем Възможна причина Отстраняване на проблема
Уредът не стартира	Акумулаторната батерия (16) е разредена или не е поставена	Проверете нивото на зареждане на батерията и при нужда дайте за ремонт на електротехник
	Дефектен превключвател за включване/изключване (2)	Ремонт чрез отдела за обслужване на клиенти
	Повреден двигател	Ремонт чрез отдела за обслужване на клиенти
Веригата не се завърта и се чува предупредителен сигнал	Спирачката на веригата (6) блокира дърворезната верига (7)	Проверете спирачката на веригата, евентуално освободете спирачката на веригата
Лош резултат от рязането	Дърворезната верига (7) е монтирана погрешно	Монтирайте дърворезната верига правилно
	Дърворезната верига (7) е затъпена	Заточете режещите зъбци или поста-вете нова верига
	Недостатъчно обтягане на веригата	Проверете обтягането на веригата
Уредът работи трудно, веригата отскача	Недостатъчно обтягане на веригата	Проверете обтягането на веригата
Веригата загрява, отделяне на дим при рязане, оцветяване на шината	Прекалено малко масло за веригата	Проверете нивото на маслото и при нужда долейте масло за веригата, проверете автоматиката на масло-то и при нужда почистете отточния канал за маслото или ремонт чрез отдела за обслужване на клиенти

Περιεχόμενα

Εισαγωγή......431

[кнгк]Превод на оригиналнатаСЕ-декларация за съответствие
Снастоящото потвърждаваме, чеАкумулаторен верижен трион 20 Vсерия PKSA 20-Li C3Сериен номер 000001 - 177000отговаря на следните директиви на ЕС в съответната им действаща редакция:
2006/42/EC • 2014/30/EU • 2000/14/EG & 2005/88/EC2011/65/EU* & (EU) 2015/863
За да се гарантира съответствието, са приложени следните хармонизирани норми и национални разпоредби:
EN 62841-1:2015 • EN 62841-4-1:2020EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
Допълнително съгласно Директивата за шумовите емисии 2000/14/EC се потвърждава:Ниво на шума:Гарантирано: 98 dBИзмерено: 93,3 dBПриложен метод за оценка на съответствието съгласно Приложение VI / 2000/14/ECРегистрационна служба: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München, GermanyСертификат за типово одобрение No М6А 036607 0712 Rev. 01
Цялата отговорност за изготвянето на тази Декларация за съответствие се носи от производителя:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.11.2022	Christian Frankпълномощник по документацията

* Гореописаният предмет в декларацията отговаря на разпоредбите на Директива 2011/65/EC на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението на употребата на определени опасни вещества в електрическото и електронното оборудване.
