Тип продукт	Бензинов трион за подрязване
Марка	Parkside
Модел	PBBPS 700 A1
Размери (Д x Ш x В)	270 x 230 x 240 mm (без режещо устройство)
Тегло (празен, без режещо устройство)	3,4 kg
Тегло (празен, с режещо устройство)	3,8 kg
Захранване	Смес от безоловен бензин (ROZ 95 мин.) и 2-тактово масло (съотношение 1:40)
Тип двигател	Едноцилиндров 2-тактов, въздушно охлаждане
Работен обем	25,4 cm³
Макс. мощност на двигателя (ISO 7293)	0,7 kW
Обороти на празен ход	3300 ±300 min⁻¹
Макс. обороти с режещо устройство	11 000 min⁻¹
Капацитет на горивния резервоар	0,23 L
Капацитет на резервоара за верижно масло	0,16 L
Дължина на направляващата шина	30 cm
Макс. дължина на рязане	20 cm
Стъпка на веригата	3/8" (9,525 mm)
Дебелина на звената на веригата	1,27 mm
Тип верига	3/8LP-40
Тип направляваща шина	AP10-40-509P
Макс. скорост на веригата	21 m/s
Смазване на веригата	Автоматично, регулируемо (регулиращ винт)
Спирачка на веригата	Да, механична (предна защита на ръцете)
Ниво на звуково налягане LpA	99,2 dB(A) (неопределеност 3 dB)
Гарантирано ниво на звукова мощност LWA	113 dB(A)
Вибрация (предна ръкохватка)	8,98 m/s² (неопределеност 1,5 m/s²)
Вибрация (задна ръкохватка)	8,03 m/s² (неопределеност 1,5 m/s²)
Свещ за запалване	L8RTC
Основни функции	Подрязване, кастрене, рязане на дърва (диаметър ≤20 cm)
Поддръжка и почистване	Почиствайте въздушния филтър, свещта, направляващата шина и веригата след всяка употреба; редовно заточване на веригата
Безопасност	Спирачка на веригата, защита от откат, заключване на спусъка, уловител на верига
Резервни части и ремонтопригодност	Верига, направляваща шина, свещ, въздушен филтър, горивен филтър, маслен филтър
Обща информация	Употреба само от обучени оператори; не използвайте за сеч; съхранявайте на място, защитено от замръзване

Често задавани въпроси - PBBPS 700 A1 PARKSIDE

Каква горивна смес да използвам за верижния трион Parkside PBBPS 700 A1?

Използвайте смес от безоловен бензин (октаново число мин. 95) и специално масло за 2-тактови двигатели (стандарт JASO FD/ISO-L-EGD) в съотношение 1:40 (40 обема бензин към 1 обем масло).

Как да стартирам двигателя на студено?

Първо активирайте спирачката на веригата (бутайте предната защита на ръцете напред). Натиснете 6 пъти горивната помпа "Primer". Издърпайте лоста за студен старт (starter). Дръжте триона за предната ръкохватка и бавно издърпайте стартовото въже, докато усетите съпротивление, след това дръпнете рязко. Двигателят трябва да стартира след няколко опита. След стартиране, освободете газта и лостът за старт ще се върне автоматично.

Как да проверя и регулирам опъна на веригата?

Преди всяка употреба проверявайте опъна на веригата. Разхлабете двата фиксиращи гайки с помощта на ключа за свещи, след това завъртете винта за опън на веригата по посока на часовниковата стрелка с плоска отвертка, за да я опънете. Веригата трябва да лежи върху долната страна на направляващата шина и да може да се дърпа ръчно. След това затегнете гайките. Новите вериги се удължават: проверявайте често.

Какво масло да използвам за смазване на веригата?

Използвайте изключително масло за верижни триони, за предпочитане биоразградимо. Никога не използвайте отработено масло или моторно масло. Масленият резервоар е с капацитет 0,16 L и смазването е автоматично регулируемо чрез регулиращия винт.

Как да почистя въздушния филтър?

Развийте капачката на капака на въздушния филтър, свалете капака, след това филтъра. Почистете го чрез потупване или издухване със сгъстен въздух. Никога не използвайте бензин или запалим разтворител. Сглобете в обратен ред.

Каква е процедурата за аварийно спиране?

В случай на спешност, натиснете бутона за включване/изключване (позиция "0") и го задръжте натиснат, докато двигателят спре напълно. След това освободете газта.

Кои лични предпазни средства (ЛПС) са задължителни?

Винаги носете каска с предпазител за лице или предпазни очила, защита на слуха, антирежещи ръкавици, противохлъзгащи предпазни обувки и прилепнали дрехи с антирежеща вложка. За работа на височина добавете предпазен колан срещу падане.

Как да избегна откат (kickback)?

Винаги дръжте триона с две ръце, като палците обхващат ръкохватките. Никога не режете с върха на направляващата шина. Използвайте само шини и вериги, одобрени от производителя. Поддържайте веригата добре заточена и спазвайте ъглите на заточване (25°). Активирайте спирачката на веригата преди всяко стартиране.

Колко често трябва да сменям свещта за запалване?

Проверявайте и почиствайте свещта за запалване след първите 10 работни часа, а след това на всеки 50 часа. Разстоянието между електродите трябва да бъде 0,6 до 0,7 mm. Сменете я, ако е замърсена или износена.

Как да съхранявам триона за повече от 30 дни?

Изпразнете горивния резервоар и оставете двигателя да работи, докато спре, за да изчистите карбуратора. Извадете свещта, изсипете една чаена лъжичка 2-тактово масло в горивната камера, дръпнете няколко пъти стартовото въже, след това поставете обратно свещта. Съхранявайте машината на сухо място, защитено от замръзване и недостъпно за деца, с монтиран предпазител на направляващата шина.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PBBPS 700 A1 PARKSIDE

Инструкции за обслужване и безопасност. Превод на оригиналното ръководство за експлоатация

O O O

BENZIN-BAUMPFLEGESÄGE

Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

GR CY

1. Обяснение на символите върху уреда 346
2. Указание за потребителя....347
3. Y_BOD 348
4. Описание на уреда 348
5. Обем на доставката....349
6. Употреба по предназначение....349
7. Указания за безопасност....349
8. Технически данни 355
9. Преди пускане в експлоатация 355
10. Пуск в експлоатация 358
11. Приложение 360
12. Транспортиране....363
13. Почистване и поддръжка 363
14. Съхранение .... 366
15. Изхвърляне и рециклиране 367
16. Отстраняване на неизправности....368
17. Гаранция....369
18. Изображение в разглобен вид 399
19. Декларация за съответствие 400

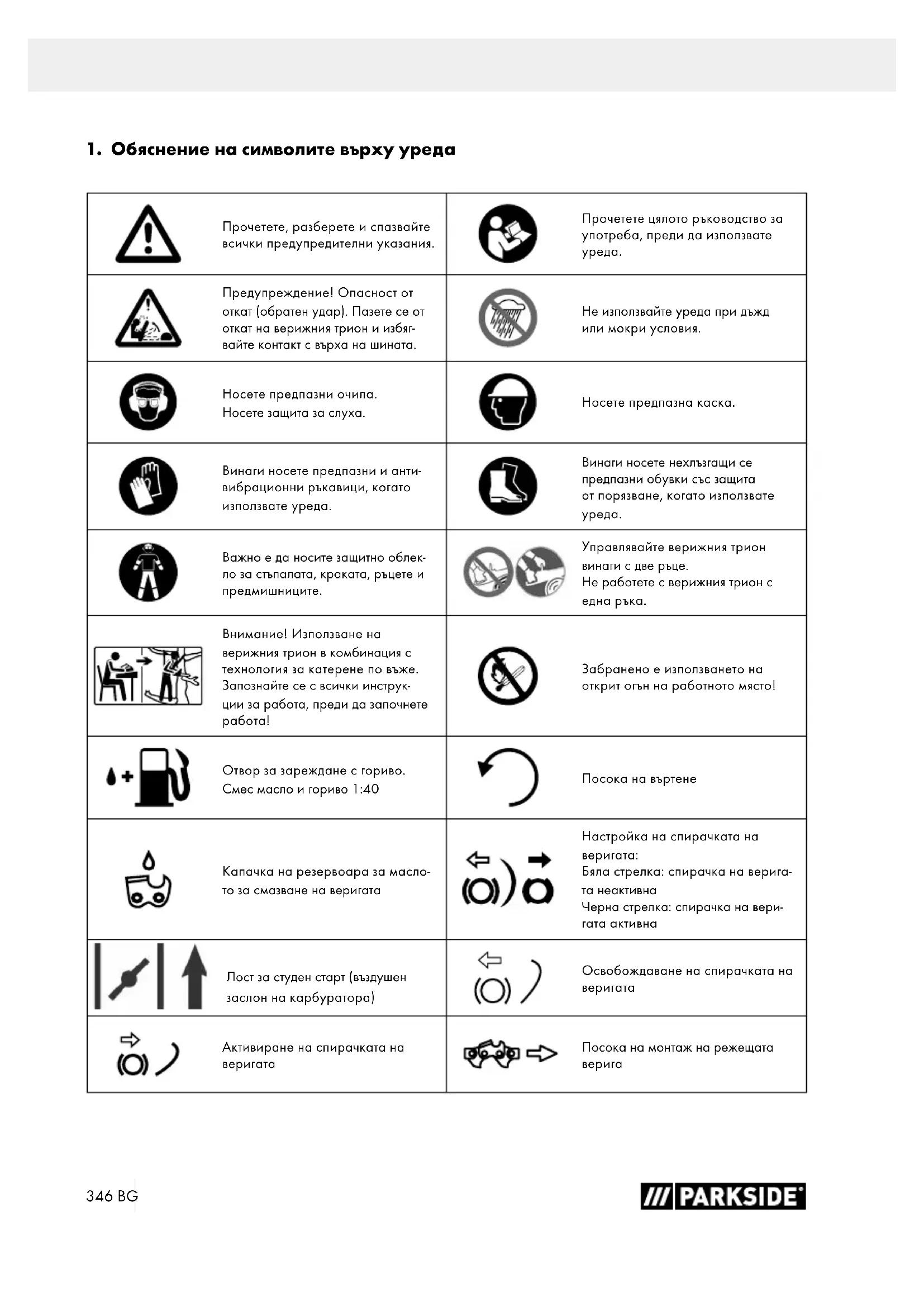

1. Обяснение на символите върху уреда

	Прочетете, разберете и спазвайте всички предупредителни указания.		Прочетете цялото ръководство за употреба, преди да използвате уреда.
	Предупреждение! Опасност от откат (обратен удар). Пазете се от откат на верижния трион и избягвайте контакт с върха на шината.		Не използвайте уреда при дъжд или мокри условия.
	Носете предпазни очила. Носете защита за слуха.		Носете предпазна каска.
	Винаги носете предпазни и анти-вибрационни ръкавици, когато използвате уреда.		Винаги носете нехлъзгащи се предпазни обувки със защита от порязване, когато използвате уреда.
	Важно е да носите защитно облекло за стъпалата, краката, ръцете и предмишниците.		Управлявайте верижния трион винаги с две ръце. Не работете с верижния трион с една ръка.
	Внимание! Използване на верижния трион в комбинация с технология за катерене по въже. Запознайте се с всички инструкции за работа, преди да започнете работа!		Забранено е използването на открит огън на работното място!
	Отвор за зареждане с гориво. Смес масло и гориво 1:40		Посока на въртене
	Капачка на резервоара за масло-то за смазване на веригата		Настройка на спирачката на веригата: Бяла стрелка: спирачка на веригата неактивна Черна стрелка: спирачка на веригата активна
	Лост за студен старт (въздушен заслон на карбуратора)		Освобождаване на спирачката на веригата
	Активиране на спирачката на веригата		Посока на монтаж на режещата верига
	Настройка на смазването на веригата		Гарантирано ниво на звукова мощност на уреда.
	Внимание! Горещи части.	[У838] push primer 6 times	Натиснете 6х горивната помпа (Primer).
	Посока на движение на веригата
ОПАСНОСТ	Сигнална дума за обозначаване на непосредствено опасна ситуация, която, ако не бъде избегната, ще доведе до смърт или сериозно нараняване.
ПРЕДУПРЕЖ-ДЕНИЕ	Сигнална дума за обозначаване на възможна опасна ситуация, която, ако не бъде избегната, може да доведе до смърт или сериозно нараняване.
ВНИМАНИЕ	Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до леки или средни наранявания.
УКАЗАНИЕ	Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до повреждане на продукта или имуществени щети.

Преди първи пуск в експлоатация прочетете внимателно настоящото ръководство за експлоатация и задължително спазвайте правилата за техника на безопасност! Този трион за подрязване на дървета може да се обслужва само от „оператори на триони за подрязване на дървета, обучени допълнително за работи в подемни клетки и на стълби с кош, респ. с технология за катерене по въже“!

Съхранявайте грижливо ръководството за експлоатация!

Указание:

Моля, имайте предвид, че някои национални разпоредби може да ограничават използването на машината.

Този трион за подрязване на дървета е специално проектиран за поддръжка на дърветата и дървесна хирургия. Всички работи с триона за подрязване на дървета са специално проектирани за поддръжка на дървета и дървесна хирургия. Всички работи с този трион за подрязване на дървета трябва да се извърш ват само от обучени оператори на триони за подрязване на дървета!

3. Увод

ПРОИЗВОДИТЕЛ:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

УКАЗАНИЕ:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
• неспазване на ръководството за обслужване,
  • ремонти от неупълномощени специалисти, явяващи се трети лица,
  • вграждане и подмяна на не оригинални резервни части,
• употреба не по предназначение.

Обърнете внимание:

Преди монтажа и пускането в експлоатация прочетете целия текст на ръководството за обслужване.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на него-вите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка.

То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструк- тирани относно употребата на уреда и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за експлоата- ция указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Режеща верига
2. Направляваща шина
3. Предна защита на ръцете
4. Горивна помпа „Primer“
5. Лост за газта
6. Задна ръкохватка
7. Блокировка на лоста за газ
8. Стартова въжена система
9. Капак на въздушния филтър
10. Закопчалка за капака на въздушния филтър
11. Ключалка за резервоара за маслото за смазване на веригата
12. Предна ръкохватка
13. Ключалка за горивния резервоар
14. Лост за студен старт (въздушен заслон на карбуратора)
15. Бутон за Вкл./Изкл.
16. Скрепителни гайки
17. Капак на верижното колело
18. Шумозаглушител
19. Приспособление за окачване
20. Ключ за запалителната свещ / отвертка за винтове с шлицова глава
21. Капак за направляващата шина
22. Смесителен резервоар
23. Винт за обтягане на веригата
24. Зъбчата опора
25. Уловител за верига
26. Щифт за обтягане на веригата
27. Верижно колело
28. Направляващ жлеб
29. Крепежен болт
30. Зъбно колело
31. Отвор за смазване
32. Винт за регулиране на маслото
33. Въздушен филтър
34. Запалителна свещ
35. Лула на запалителна свещ
36. Смукателна глава

5. Обем на доставката

• Трион за подрязване на дървета
- Режеща верига
- Направляваща шина
- Капак за направляващата шина
- Ключ за запалителната свещ / отвертка за винтове с шлицова глава
• Смесителен резервоар

6. Употреба по предназначение

Този уред е особено лек, удобен трион за подрязване на дървета с ръкохватка отгоре. Този трион за подрязване на дървета в специално разработен за дървесна хирургия и поддръжка на дървета. Следователно тези триони за подрязване на дървета може да се обслужват само от „оператори на триони за подрязване на дървета, обучени допълнително за работи в подемни клетки и на стълби с кош, респ. с технология за катерене по въже".

За случайна употреба в тънка дървесина, поддръжка на овощни дървета, кастрене, рязане по дължина.

Дървата за огрев могат да се обработват само ако диаметърът на дървото не надвишава дължината на рязане (20 cm).

За тези работи препоръчваме обикновен моторен трион с дълга ръкохватка, респ. дължина на рязане.

Кой не трябва да използва уреда:

Лица, които не са запознати с ръководството за употреба, деца под 16-годишна възраст и лица, които са под влияние на алкохол, наркотици или лекарства, уморени са или са болни.

Уредът е предназначен само за рязане на дървесина. Производителят не носи отговорност за щети, причинени от употреба не по предназначение или неправилно обслужване.

Уредът може да се използва само съгласно своего предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за експлоатация.

Лицата, които обслужват и поддържат уреда, трябва да са запознати с него и да са информирани относно възможните опасности.

Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.

Други общи правила в областите трудова медицина и техника на безопасност също трябва да се съблюдават. Промените по уреда освобождават изцяло производителя от отговорност за възникнали в резултат от това щети.

Моля, обърнете внимание, че нашите уреди не са кон- струирани с предназначение за търговска, професионал- на или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промиш- лени предприятия, както и при равносилни дейности.

⚠️ ОПАСНОСТ

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• вграждане и подмяна на не оригинални резервни части,
- премахване или модифициране на защитни компоненти.

6.1 Употреба не по предназначение

• Този уред не е подходящ за сеч.
- Не използвайте направляващата шина като лост за преместване на стволове на дървета или подобни.
- Не е разрешено рязане на дървесина с диаметър над 20 cm.

7. Указания за безопасност

7.1 Общи указания

⚠ ПРЕДУПРЕЖДЕНИЕ

Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с уреда. Не използвайте уреда, ако сте болни или уморени, или сте под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на уреда може да доведе до сериозни наранявания.

Избягвайте неправилна експлоатация, използвайте машината само така, както е описано в глава „Използване по предназначение".

Ръководството за употреба съдържа важни указания за това, как да работите безопасно и професионално с верижния трион и как да избягвате опасности.

Ако въпреки това се стигне до запушване между отрязания материал и режещата верига, незабавно изключете веригата. Изчаквайте режещата верига да спре. Снемете лулата на запалителната свещ и си сложете ръкавици, устойчиви на срязване, за отстраните запушването. Ако направляващата шина (нож) трябва да се снеме, следвайте описаните в глава „Монтаж“ указания. След отстраняване на запушването и повторния монтаж трябва да се извърши повторно пускане.

Ако констатирате вибрации или механичен шум, спрете работа и се свържете с оторизиран сервисен център. Ако тази опасност се появява по-често, препоръчваме повторно обучение.

■ Преди пуск в експлоатация прочетете ръководството за експлоатация на Вашия уред и обърнете особено внимание на указанията за безопасност.

■ Монтираните на уреда предупредителни и указателни табелки съдържат важна информация за безопасна работа.

■ Освен указанията в ръководството за експлоатация трябва да се спазват и общите предписания за безопасност и предотвратяване на нещастни случаи.

■ Дръжте опаковъчните фолиа далече от деца, съществува опасност от задушаване!

■ Недостатъчно информираните оператори могат да застрашат себе си и другите чрез неправилна употреба. Операторът е отговорен за трети лица.

■ Преди да започнете работа, проверете функционирането на лоста за газта. Той трябва автоматично да севърне в неутрално положение след като бъде пуснат.

■ Не работете повече от 10 минути непрекъснато. Препоръчително е да правите почивка от 10 до 20 минути между работните цикли.

■ Заемайте уреда само на потребители, които имат опит с него. Трябва да му предадете и ръководството за експлоатация.

■ Някои задачи за рязане изискват специално обучение и особени умения. Ако имате съмнения, обърнете се към специалист.

■ Първите потребители трябва да бъдат инструктирани, за да се запознаят с качествата на уреда. За Ваша безопасност посетете държавен курс за боравене с верижни триони.

■ Когато не се използва, уредът трябва да е оставен така, че да не застрашава никого. Осигурете срещу неоторизиран достъп.

■ Потребителят на уреда е отговорен за всички злополуки и опасности, които увреждат хората или тяхното имущество.

■ Децата, юношите и хора с намалени физически, сетивни или умствени способности не могат да използват верижния трион. Изключения съществуват само за младежи над 16-годишна възраст като част от обучението им под наблюдението на специалист.

■ Системата за електрическо запалване на уреда генерира ниско електромагнитно поле. Ако имате пейсмейкър или други подобни импланти, консултирайте се с Вашия лекар, преди да използвате уреда, за да избегнете рискове за здравето.

Имайте предвид, че при неправилна поддръжка, използване на несъвместими резервни части или отстраняване или модификации на предпазните устройства може да се стигне до повреда на уреда или сериозни наранявания на лицето, което работи с него.

7.2 Лични предпазни средства (ЛПС)

⚠️ ОПАСНОСТ

Винаги носете лични предпазни средства (ЛПС)!

• Носете предпазна каска със защита за лицето, респ. защитни очила и защита за слуха.
• Носете плътно прилепнали предпазни дрехи с вложка за защита срещу порязвания.
• Носете предпазни обувки с подметки против подхлъзване.
• Носете предпазни ръкавици.

Избягвайте широки дрехи, които могат да се заплетат.
■ Не носете шалове, вратовръзки или бижута!
■ При дълги коси използвайте мрежа за коса!
■ Носете предпазна каска, когато работите в гората. Тя предлага защита срещу падащи клони. Редовно про-верявайте предпазната каска за повреди. Тя трябва да бъде сменена най-късно след 5 години. Използвайте само проверени предпазни каски.
■ Защитата за лице, респ. защитните очила пазят от дървесни стърготини и трески. За да избегнете наранявания на очите, винаги носете защита за лицето, респ. защитни очила, когато работите с уреда.
■ Винаги носете защита за слуха. Издаваният от уреда шум може да доведе до увреждане на слуха.
■ Носете здрави предпазни ръкавици, произведени от устойчив материал, като напр. кожа.

■ При рязане на сух дървесен материал винаги носете прахов респиратор. Може да се стигне до образуване на стърготини.
■ При работа на дърво потребителят може да падне. Потребителят може да бъде сериозно наранен или убит. Носете оборудване за защита от падане.

7.3 Съхранение и транспортиране

Изключвайте верижния трион преди всяко транспортиране, дори и на близки разстояния. Включете спирачката на веригата и поставете предпазителя на веригата.
■ Използвайте предпазителя на веригата при транспортиране и съхранение.
■ По време на транспортиране (дори и в превозни средства) осигурявайте машината срещу преобръщане, за да избегнете загуба на гориво, повреди или наранявания.
■ Носете уреда само за предната ръкохватка. При това направляващата шина сочи назад, далеч от тялото ви.
■ Дръжте горещия шумозаглушител далеч от тялото си. Съществува опасност от изгаряне!
■ Преди съхранение почиствайте и поддържайте верижния трион.
■ Съхранявайте уреда на безопасно и сигурно място. Също така го осигурете срещу неоторизиран достъп.

7.4 Екологична сигурност

■ Националните и / или местните разпоредби могат да ограничат използването на уреди, генериращи шум или задвижвани от двигател. Получете информация от местните власти.
■ Уредът не трябва да се използва във вътрешни помещения или в други помещения с лоша вентилация. Съществува риск от задушаване от токсичните отработени газове/парите от смазочното масло.

■ Работете само на дневна светлина.

■ Освен това не работете при неблагоприятни метеорологични условия, като напр. дъжд или вятър. Съществува повишен риск от злополуки.

■ Поддържайте работното си място чисто и подредено.

■ Дръжте децата, другите хора и животните далеч преди и по време на работа. При разсейване можете да изгубите контрола върху уреда.

■ Преди да започнете работа се уверете, че в опасната зона няма хора, животни или други вещи.

■ Не работете в близост до телени огради или в зони с разхлабени телове.

■ Осигурете противопожарни средства, когато работите в леснозапалима среда, като напр. при суха трева и т.н. Съществува опасност от пожар!

7.5 Пълнене на гориво

■ Бензинът е леснозапалим. При зареждане на гориво поддържайте безопасно разстояние до открития огън и не пушете. Съществува опасност от пожар!
■ Внимавайте да не разлеете бензин. В почвата не трябва да попадат бензин или масло за смазване на веригата. Използвайте подходящи повърхности като помощни средства.
Зареждайте с гориво само в добре вентилирани зони. Бензиновите изпарения могат да се запалят лесно или да експлодират.
■ Преди зареждане с гориво изключвайте двигателя и оставяйте уреда да се охлади. Ако разлеете бензин, незабавно почистете засегнатите места. Не позволявайте върху дрехите Ви да попадне гориво, в противен случай веднага сменете дрехите си.
■ Също така избягвайте контакт на кожата и очите с бензина или смазочните материали (масло).
■ Не вдишвайте бензиновите изпарения/парите от смазочното масло.
■ Проверете за течове. При теч на бензин не стартирайте двигателя. Съществува опасност от изгаряния.
■ Отваряйте капачката на резервоара внимателно, така че съществуващото свръхналягане да се изпусне бавно и да се избегне избликване на бензина.

Винаги извършвайте проверките преди пуск в експлоата- ция и при изключен двигател.

Преди всяка употреба или след падане на земята проверявайте уреда за състояние на безопасна експлоатация. Проверете дали всички подвижни части функционират безупречно. Много злополуки са причинени от лошо поддържани инструменти. Повредените части следва да бъдат ремонтирани от квалифицирани специалисти. Използвайте верижния трион и принадлежностите само съгласно настоящите указания. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на инструментите, задвижвани от двигател, за различни от предвидените приложения може да доведе до опасни ситуации.

■ Редовно проверявайте функционалната способност на спирачката на веригата (предна защита на ръцете, виж Фиг. 2).
■ Проверете дали направляващата шина е монтирана правилно.
■ Проверете дали режещата верига е обтегната правилно. Следвайте указанията за смазване, обтягане на веригата и смяна на принадлежностите. Неправилно обтегнатата или неправилно смазаната верига може да се скъса или да увеличи риска от откат.
■ Поддържайте режещите инструменти наточени и чисти. Редовно донаточвъйте или редовно сменяйте износените части. Грижливо поддържаните режещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.
■ Проверявайте лесноподвижността на лоста за газта или блокировката на лоста за газта. Лостът за газта трябва да отпружинира в изходна позиция.
■ Проверете дали в резервоара има достаточно количество гориво и масло за смазване на веригата.
■ Проверете дали дръжките са чисти, сухи и чисти от масло и мръсотия.
■ Никога не работете сами. В спешен случай трябва да има някого наблизо.
Използвайте верижния трион само ако седите върху твърда, сигурна и равна основа. Избягвайте неправилна стойка на тялото. Хлъзгавата повърхност или нестабилните опорни повърхности (напр. на стълба) могат да доведат до загуба на равновесия или до загуба на контрол над верижния трион. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате верижния трион по-добре в неочаквани ситуации.
■ Не работете с верижния трион върху дърво. При работа върху дърво съществува опасност от нараняване.
■ Никога не режете над височината на раменете.
■ Винаги дръжте верижния трион с дясната си ръка на задната дръжка, а лявата - на предната. Държането на верижния трион в противоположно работно положение увеличава риска от нараняване и не трябва да се използва.
Дръжте всички части на тялото си далеч от режещата верига, докато верижният трион работи. Преди да стартирате верижния трион се уверете, че режещата верига не се докосва до нищо. Момент на невнимание по време на работа с верижния трион може да доведе до захващане на дрехите или части на тялото от режещата верига.

Изключете незабавно верижния трион, ако забележите видими промени в поведението на уреда.
■ Ако верижният трион е влезнал в контакт с камъни, гвоздеи или други твърди предмети, незабавно изключете двигателя и проверете режещата верига и направляващата шина за повреди.
■ Не изпускайте верижния трион, не го удряйте в препятствия и никога не използвайте направляващата шина като лост.
■ С верижния трион режете само дърво.
Когато режете клон, който е под напрежение, имайте предвид, че той може да отпружинира. Когато напрежението в дървесните влакна се освободи, клонът, който е под напрежение, може да удари оператора и/или да извади верижния трион от контрол.
■ Бъдете особено внимателни, когато режете храстала- ци или млади дървета. Тънкият материал може да се заплете в режещата верига и да Ви удари или извади от равновесие.

7.7 Вибрации

⚠ ПРЕДУПРЕЖДЕНИЕ

Избягвайте рисковете от вибрациите, напр. риска от „синдрома на белия пръст“ (нарушения на кръвообращението), правейки чести почивки, по време на които напр. триете дланите си една в друга.

■ Винаги носете предпазни ръкавици и се грижете ръцете Ви да са топли.
■ Уверете се, че веригата винаги е остра.
■ Редовни правете почивки.

7.8 Предпазни мерки срещу откат

⚠ ПРЕДУПРЕЖДЕНИЕ

По време на работа следете за откат на уреда. Съществува опасност от нараняване. Ще избегнете откати чрез повишено внимание и правилна техника на рязане.

В някои случаи докосване с върха на шината може да доведе до неочаквана, насочена назад реакция, при която направляващата шина се отхвърля нагоре и в посока към оператора.
■ Може да се появи откат, когато върхът на направля- ващата шина докосне предмет или когато дървото се огъне и режещата верига се заклини в разреза.

Заклинването на режещата верига е горния ръб на направляващата шина може бързо и неконтролирано да отблъсне верижния трион в посока на работата.
Заклинването на режещата верига в долния ръб на направляващата шина може бързо и неконтролирано да издърпа верижния трион от посоката на работата.
■ Бъдете изключително внимателни, когато използвате веригата на верижния трион, за да продължите да режете във вече започнатия разрез.
■ Не режете клони или парчета дърво, които могат да променят позицията си по време на процеса на рязане или при които разрезът се затваря при рязане.
■ Всяка от тези реакции може да доведе до загуба на контрол над триона и евентуално сериозно нараняване. Не разчитайте само на предпазните устройства, монтирани върху верижния трион. Като потребител на верижния трион не предприемайте мерки с цел предотвратяване на злополуки и наранявания.

Откатът е следствие от грешна или неправилна употреба. Той може да бъде избегнат чрез подходящи предпазни мерки, описани по-долу:

■ Хванете верижния трион с две ръце, като палецът и пръстите обхващат дръжките на верижния трион. Поставяйте тялото и ръцете си в положение, в което можете да издържите на откатните сили. Ако бъдат предприе -ти подходящи мерки, операторът може да контролира откатните сили. Никога не пускайте верижния трион.
Избягвайте необичайна стойка и никога не режете над височината на раменете. По този начин се избягва неволен контакт с върха на шината и се гарантира по-добър контрол върху верижния трион при неочаквани ситуации.
■ Винаги използвайте само препоръчаните от производителя резервни части и режещи вериги. Грешните резервни шини и режещи вериги могат да доведат до скъсване на режещата верига и/или до откат.
■ Придържайте се към инструкциите на производителя за точене и поддръжка на режещата верига. Твърде ниските ограничители на дълбочината увеличават предразположението към образуване на откат.
■ Никога не режете с наконечник. Съществува опасност от откат. (Фиг. 7)
■ Уверете се, че в зоната на рязане няма гвоздеи или метални парчета. По-специално внимавайте за гвоздеи или железни парчета около зоната на рязане. Внимавайте и при рязането на твърде дървета, при които веригата може да се заплете. Това може да доведе до откат.

Започнете рязането с пълна сила и по време на рязането поддържайте максимальна скорост на верижния трион.
■ Уверете се, че на земята няма предмети, в които можете да се спънете.

7.9 Подход и техника при работа

Работете само при добра видимост и светлинни условия. Бъдете особено внимателни при хлъзгав и мо- кър терен, лед и сняг (опасност от подхлъзване). Има повишен риск от подхлъзване върху прясно обелена дървесина (кора).
■ Никога не работете върху нестабилни основи. Внимавайте за препятствия в работната зона, риск от спъване. Винаги, когато работите заемайте стабилна и сигурна стойка.
■ Никога не режете над височината на раменете.
■ Никога на режете, стоейки на стълба.
■ Никога не се качвайте на дърво с верижния трион без подходящи системи за обезопасяване на човека и машината. Винаги препоръчваме работата да се извършва от работна платформа.
■ Не работаете твърде приведени.
■ Водете верижния трион така, че нито една част от тя- лото ви да не се намира е удължената зона на извър- тане на режещата верига.
■ С верижния трион режете само дървесина.
■ Не докосвайте земята с въртяща се режеща верига.
■ Почистете зоната на изреза от чужди предмети като пясък, камъни, пирони и т.н. Чуждите тела повреждат устройството за рязане и могат да доведат до опасен откат (обратен удар), както и да бъдат изхвърлени.
■ При рязане на бичен дървен материал използвайте сигурна опора (магаре за рязане на дърва, ако е необходимо). Дървесината не бива да се държи с крак или от друго лице.
■ Облият дървен материал трябва да се осигури срещу усукване в изреза.
■ Никога не работете без зъбчата опора, верижният трион може да дръпне оператора напред. Използвайте зъбчатата опора за рязане на стволове или дебели клони. Използването на зъбчата опора повишава безопасността при работа, намалява личния стрес по време на работа и намалява вибрациите.
■ При сечене и рязане по дължина зъбната лайстна (зъбчатата опора) трябва да бъде поставена върху дървото, което ще се реже. Използването на зъбна лайстна също се препоръчва за прерязване на дебели клони.

■ Преди всяко рязане по дължина, позиционирайте стабилно зъбната лайстна, едва след това режете в дървото с работеща режеща верига. При това трио- ньт се повдига за задната дръжка и се направлява с С-образната дръжка. Зъбната лайстна служи като точка на въртене. Преместването става с леко натискане върху С-образната дръжка. При това дърпайте верижния трион малко назад. Поставете зъбната лай- стна по-надолу и повдигнете отново задната дръжка.
■ Внимавайте при рязане на разцепена дървесина. Възможно е да се изхвърлят отрязани парчета дървен материал (опасност от нараняване).
■ При рязане с горната част на шината верижният трион може да бъде изхвърлен към оператора, ако режещата верига се заклини. Затова по възможност би следвало да се реже с долната страна на шината, тъй като верижният трион се дърпа от тялото по посока на дървото.
■ Намиращото се под напрежение дърво винаги първо трябва да се реже от страната на натиска. Едва след това може да се направи разделящия разрез от страната на обтягане. По този начин се избягва заклинване на шината.
Когато работите в дървото, резачката може да падне. Възможно е сериозно нараняване на хора и нанасяне на материални щети. Осигурете моторния трион с по-мощта на приспособлението за окачване.
■ Преди режещата верига да бъде насочена в зоната на рязане, моторният трион може да се плъзне настрани или да скочи.

ВНИМАНИЕ

За да поддържате пълен контрол в момента на „прерязване“, намалете натиска към края на разреза, без да разхлабвате здравата хватка на ръкохватките на верижния трион. Уверете се, че режещата верига не докосва земята. След като приключите с рязането, изчакайте режещата верига да спре, преди да свалите верижния трион. Винаги изключвайте двигателя на верижния трион, преди да преминете от дърво на дърво.

⚠️ ПРЕДУПРЕЖДЕНИЕ

В случай на продължителна работа може да се стигне до нарушения на кръвообращението (синдром на белия пръст), дължащи се на вибрации в ръцете на оператора.

Синдромът на Рейно е съдово заболяване, при което малките кръвоносни съдове на пръстите на ръцете и кра-ката се свиват спазматично. Засегнатите участьци не се захранват достатъчно с въздух и поради тази причина изглеждат много бледи. Честото използване на вибрира-щи уреди може да причини увреждане на нервите при лица, чието оросяване на крайниците е нарушено (на-пример пушачи, диабетици).

Ако забележите някакво необичайно увреждане, незабавно прекратете работата си и се консултирайте с лекар.

Съблюдавайте следните указания, за да намалите опасностите:

• В студено време дръжте тялото си, и особено ръцете, топли.
• Правете редовни почивки и движете ръцете си, за да стимулирате кръвообращението.
• Осигурете възможно най-ниска вибрация на машина- та чрез редовна поддръжка и здраво закрепени части на уреда.

7.10 Остатъчни рискове

⚠️ ОПАСНОСТ

Контактът с режещата верига може да доведе до смърто- носни прорезни рани.

Никога не посягайте с ръце към движеща се режеща верига.

ОПАСНОСТ ОТ ОТКАТ!

Откатът може да доведе до смъртоносни прорезни рани.

Веригата и направляващата шина се нагряват по време на работа.

Уредът е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.

Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани „Указанията за безопасност“ и „Употребата по предназначение“, както и ръководството за употреба като цяло.

8. Технически данни

Машина без нож

Дължина х Ширина х Височина.....270 x 230 x 240 mm

Тегло незареден, без режеща гарнитура ок.....3,4 kg

Тегло зареден, с режеща гарнитура ок. 3,8 kg

Дължина на рязане 20 cm

Дължина на ножа 30 cm

Автоматично смазване на веригата......да

Стъпка на веригата....3/8" (9,525 mm)

Дебелина на звеното на веригата....1,27 mm

Брой зъбци на колелото на задвижващата верига ......6

Стъпка на зъбците на колелото на

задвижвращата верига ....3/8"

Тип на ножа......AP10-40-509P

Макс. скорост на веригата....21 m/s

Двигател...1 цилиндър, 2 тактов, с въздушно охлаждане

Работен обем на двигателя....25,4 cm³

Макс. мощност на двигателя

съгласно ISO 7293 ....0,7 kW

Обороти на празен ход n_0 3300 ± 300 min ^-1

Максимални обороти с режеща гарнитура.11000 min ^1

Запалителна свещ.....L8RTC

В зависимост от употребата и дейностите, които трябва да се извършат, нивото на звуковото на -лягане трябва да бъде намалено до такава степен, че да не се увреди здравето на оператора. Нивото на звуково налягане на работното място може да надвиши 80 dB. В този случай операторът трябва да вземе мерки за защита от шум (напр. носене на защита за слуха).

Ограничавайте образуването на шум и вибрации до минимум!

• Използвайте само изправни уреди.
• Поддържайте и почиствайте редовно уреда.
• Съобразявайте начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• При нужда възлагайте проверка на уреда.
• Изключвайте уреда, когато той не се използва.
• Носете ръкавици.

Неопределеност K_pA 3 dB

Гарантирани ниво на звукова мощност L_WA .....113 dB

Измерено ниво на звукова мощност L _WA ...... 108,7 dB

Неопределеност K_WA .....3 dB

Вибрация, предна ръкохватка ....8,98 m/s²

Вибрация, задна ръкохватка 8,03 m/s²

Неопределеност.... 1,5 m/s²

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха.

Посочените стойности на шумови емисии са измерени по стандартен метод на изпитване и може да бъдат използвани за сравнение на един уред с друг.

Посочените стойности на шумови емисии могат да се използват и за предварителна оценка на натоварването.

Предупреждение:

• По време на действителното използване на уреда стойностите на шумови емисии може да се различават от посочената стойност в зависимост от вида и начина, по който уредът се използва, и по-специално какъв вид детайл се обработка.
• Опитайте се да поддържате натоварването възможно най-ниско. Примерни мерки за ограничаване на времето на работа. При това трябва да се вземат под внимание всички части на работния цикъл (например времената, през които уредът е изключен, и такива, в които той е включен, но работи без натоварване).

1. Отворете опаковката и внимателно извадете уреда.
2. Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
3. Проверете дали обемът на доставката е пълен.
4. Проверете уреда и принадлежностите за повреди от транспортирането.
5. По възможност запазете опаковката до изтичане на гаранционния срок.
6. Свалете краткото ръководство на стартовата въже- на система (8).

ВНИМАНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

9.1 Монтаж на направляващата шина (2) и режещата верига (1)

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

Винаги носете предпазни ръкавици, когато докосвате режещата верига (1). Опасност от нараняване поради остри режещи зъби!

Използвайте само одобрени комбинации от режеща верига (1) и направляваща шина (2) (виж глава „Одобрени режещи гарнитури“).

Винаги извършвайте монтажа при изключен двигател.

Указание

Новата режеща верига (1) се удължава и трябва често да бъде дообтягана. Проверявайте редовно обтягането на веригата и я донастройвайте.

Направляващата шина (2) може да се обърне според износването.

1. Поставете верижния трион върху равна, стабилна повърхност.
2. Издърпайте предната защита на ръцете (3) до ограничителя назад, за да освободите спирачката на веригата. (Фиг. 2)
3. Свалете двете скрепителни гайки (16) с ключа за запалителната свещ (20).
4. Свалете капака на верижното колело (17).
5. Завъртете винта за обтягане на веригата (23) наляво (обратно на часовниковата стрелка), докато щифтът за обтягане на веригата (26) застане в десния ограничител (Фиг. 3). За да направите това, използвайте отвертка с шлицова глава (20).
6. Плъзнете надljжния канал на направляващата шина (2) над двата крепежни болта (29).

7. Поставете режещата верига (1) над зъбите на верижното колело (27). Вкарайте режещата верига (1) точно в посоката, посочена върху направляващата шина (2). На върха на направляващата шина (2) има зъбно колело (30), в чийто зъби трябва да се постави режещата верига (1). (Фиг. 6 и 18)

8. Издърпайте леко направляващата шина (2), за да обтегнете леко режещата верига (1).

9. Поставете отново капака на верижното колело (17). Уверете се, че разположеният вътре щифт за обтягане на веригата (26) пасва в съответния отвор на направляващата шина (2). Ако е необходимо, настройте винта за обтягане на веригата (23) с отвертката за винтове с шлицова глава (20).
10. Завинтете двете скрепителни гайки (16) на ръка. Уверете се, че те все още не са затегнати. Закрепващите гайки (16) се затягат само след обтягане на режещата верига (1).

9.2 Обтягане и проверка на режещата верига (1)

⚠️ ПРЕДУПРЕЖДЕНИЕ

Носете предпазни ръкавици! Опасност от нараняване поради остри режещи зъби!

Проверявайте редовно обтягането на веригата преди всеки пуск в експлоатация.

Винаги извършвайте проверките преди стартиране на двигателя и при изключен двигател.

1. Преди обтягането трябва леко да разхлабите двете скрепителни гайки (16) с ключа за запалителната свещ (20).
2. Завъртете винта за обтягане на веригата (23) с отвертката за винтове с шлицова глава (20) по посока на часовниковата стрелка, за да увеличите обтягането.
3. Затегнете двете скрепителни гайки (16) с ключа за запалителната свещ (20).
4. Режещата верига (1) трябва да приляга към долната страна на ножа. Проверете дали режещата верига (1) (при освободена спирачка на веригата, дръпнете назад предната защита на ръцете (3)) може да бъде изтеглена на ръка над направляващата шина (2).

УКАЗАНИЕ

Новата режеща верига (1) се удължава и трябва често да бъде дообтягана.

9.3 Смесване на горивото

Двигателят трябва да се експлоатира с горивна смес от бензин и двигателно масло.

⚠ ПРЕДУПРЕЖДЕНИЕ

Избягвайте директен контакт с горивото и вдишване на горивните изпарения.

Използвайте само смес от безоловен бензин (мин. ROZ 95) и специално 2-тактово двигателно масло (JASO FD/ISO - L - EGD). Смесвайте горивната смес съгласно таблицата за смесване на горивото.

Изсипете правилното количество бензин и 2-тактово масло в приложения смесителен резервоар (22) (виж „Таблица за смесване на горивото“). След това разклатете добре смесителния резервоар (22).

9.3.1 Таблица за смесване на горивото

Метод на смесване: 40 части бензин към 1 част масло

9.4 Зареждане с гориво (Фиг. 8)

⚠ ПРЕДУПРЕЖДЕНИЕ

Зареждайте гориво само при изключен и охладен двигател. Съществува опасност от пожар!

1. Винаги почиствайте зоната около капачката на резервоара за гориво (13) преди да заредите с гориво, за да избегнете замърсяване на горивото. За целта използвайте суха кърпа без власинки.
2. Оставете уреда настрани, така че капачката на ре- зервоара за гориво (13) да сочи нагоре.
3. Завъртете капачката на резервоара за гориво (13) обратно на часовниковата стрелка и я отворете. Капачката на резервоара за гориво (13) е свързана със защита срещу изгубване в резервоара за гориво и по този начин не може да падне.
4. Налейте горивна смес в резервоара за гориво. По време на зареждането не разливайте гориво и не пълнете резервоара за гориво догоре.
5. Незабавно избършете разлятото гориво.
6. Завъртете капачката на резервоара за гориво (13) по посока на часовниковата стрелка, за да я затворите.

УКАЗАНИЕ

След всяко зареждане с гориво проверявайте и нивото на маслото за смазване на веригата.

9.5 Изпускане на гориво

Изпразвайте резервоара за гориво само на от- крито или в добре проветрявани помещения. Внимавайте в почвата да не попадне гориво (опазване на околната среда). Използвайте подходяща подложка.

1. Дръжте събирателен съд под резервоара за гориво.
2. Развийте и свалете капачката на резервоара за гориво (13).
3. Изпуснете напълно сместа от бензин и масло.
4. Затегнете отново капачката на резервоара за гориво (13) на ръка.

9.6 Пълнене на масло за смазване на верига (Фиг. 8)

⚠️ ПРЕДУПРЕЖДЕНИЕ

Наливайте масло за режещата верига само при изключен и охладен двигател. Съществува опасност от пожар! Никога не работете, без да сте смазали веригата! Режещата гарнитура ще се разруши непоправимо за кратко време, ако режещата верига (1) работи на сухо.

Преди да започнете работа винаги проверявайте смазването на веригата.

УКАЗАНИЕ

Използвайте само масло за режещата верига. За предпочитане биоразградимо. Не използвайте старо масло, двигателно масло и т.н.

По време на работа проверявайте дали смазването на веригата функционира.

1. Винаги почиствайте зоната около капачката на резервоара за маслото за смазване на веригата (11) преди да заредите с гориво, за да избегнете замърсяване на резервоара за маслото за смазване на веригата. За цепта използвайте суха кърпа без власинки.
2. Оставете уреда настрани, така че капачката на резервоара за маслото за смазване на веригата (11) да сочи нагоре.

3. Завъртете капачката на резервоара за маслото за смазване на веригата (11) обратно на часовниковата стрелка и я отворете. Капачката на резервоара за маслото за смазване на веригата (11) е свързана със защита срещу изгубване в резервоара за масло за смазване на веригата и по този начин не може да падне.

4. Налейте био маслото за смазване на веригата в резервоара за маслото за смазване на веригата. По време на зареждането не разливайте масло за смазване на веригата и не пълнете резервоара за маслото за смазване на веригата догоре.

5. Незабавно избършете разлятото масло за смазване на веригата.
6. Завъртете капачката на резервоара за маслото за смазване на веригата (11) по посока на часовниковата стрелка, за да я затворите.

Моля, обърнете внимание на законовите разпоредби на наредбата за защита от шум.

• течове от горивната система
- безупречно състояние и пълнота на защитните устройства и устройството за рязане
- неподвижността на всички винтови съединения
• подвижността на всички движещи се части

Указания за работа

Преди употреба се запознайте с начина на боравене с верижния трион.

10.1 Стартиране на двигателя

⚠️ ВНИМАНИЕ

Преди стартирането на двигателя се отдалечете най-малко на 3 метра от мястото на зареждане (Фиг. 9).

Винаги дърпайте стартовата въжена система (8) направо. Хванете здраво дръжката на стартовата въжена система (8), когато стартовата въжена система (8) се прибира отново. Никога не позволявайте на стартовата въжена система (8) да се върне обратно.

Веднага след стартиране на двигателя отпуснете лоста за газта (5). Уверете се, че оборотите на двигателя са паднали до обороти на празен ход, преди да освободите спирачката на веригата (бутнете защитата на ръцете (3) назад).

Дърпайте лоста за студен старт (смукач) (14) само за стартиране.

10.1.1 Стартиране при студен двигател

⚠ ПРЕДУПРЕЖДЕНИЕ

Включвайте спирачката на веригата преди всеки пуск в експлоатация (натиснете предната защитата на ръцете (3) напред).

⚠️ ВНИМАНИЕ

Никога не позволявайте на стартовата въжена система (8) да се върне обратно. Това може да доведе до повреди.

1. Свалете капака на направляващата шина (21).
2. Поставете верижния трион върху стабилна и равна повърхност. Режещата верига (1) не трябва да докосва земята.
3. Натискайте предната защита на ръцете (3) напред, докато се фиксира. Режещата верига (1) се блокира от спирачката на веригата.
4. Натиснете 6х горивната помпа „Primer“ (4). (Фиг. 1)
5. Дръпнете лоста за студен старт (смукача) (14). (Фиг. 10.2)
6. Хванете здраво верижния трион за предната ръкохватка (12) и дръпнете стартовата въжена система (8) бавно, докато усетите първото съпротивление.
7. Дърпайте бързо стартовата въжена система (8), докато двигателят се стартира. Ако двигателят не се стартира, повторете процеса. Докато лостът за студен старт (смукача) (14) е издърпан, двигателят се стартира за кратко и след това отново изгасва.
8. Докато двигателят е изключен, задействайте едновременно блокировката на лоста за газта (7) и лоста за газта (5). Лостът за автоматичен старт (смукача) (14) автоматично отскача в работно положение „Топъл старт“. (Фиг. 10.1)
9. Дърпайте отново бързо стартовата въжена система (8), докато двигателят се стартира.

Ако двигателят не се стартира след няколко опита, прочетете глава „Помощ при отстраняване на неизправности“.

УКАЗАНИЕ

Ако външната температура е висока, може да се наложи да стартирате двигателя без лоста за студен старт (смукач) (14), дори ако двигателят е студен!

- Освободете спирачката на веригата, като дръпнете назад предната защита на ръцете (3). (Фиг. 2)

- БЛАГОРАЗУМИЕ! Спирачката на веригата вече е освободена. Режещата верига (1) ще започне да се движи, ако лостът за газта (5) се задейства заедно с блокировката на лоста за газта (7).

10.1.2 Стартиране при топъл двигател (Уредът не е работил за по-малко от 15–20 минути.)

⚠ ПРЕДУПРЕЖДЕНИЕ

Включвайте спирачката на веригата преди всеки пуск в експлоатация (натиснете предната защитата на ръцете (3) напред).

1. Натискайте предната защита на ръцете (3) напред, докато се фиксира. Режещата верига (1) се блокира от спирачката на веригата.
2. Лостът за студен старт (смукача) (14) не трябва да се дърпа за стартиране на топлия двигател.
3. Хванете здраво верижния трион за предната ръко- хватка (12) и дръпнете стартовата въжена система (8) бавно, докато усетите първото съпротивление.
4. Дръпнете бързо стартовата въжена система (8). Уредът трябва да се стартира след 1–2 дръпвания. Ако уредът все още не се стартира след 6 дръпвания, повторете процеса, описан в „Стартиране при студен двигател”.

10.2.1 Последователност от стъпки за аварийно изключване

Ако е необходимо веднага да спрете уреда, натиснете бутона за Вкл./Изкл. (15) в положение „0” и го задръжте натиснат в това положение, докато двигателят спре.

10.2.2 Нормална последователност от стъпки

1. Пуснете лоста за газта (5). Двигателят превключва в обороти на празен ход.
2. Натиснете бутона за Вкл./Изкл. (15) в положение „0“ и го задръжте натиснат в това положение, докато двигателят спре.

10.3 Експлоатация на празен ход

ВНИМАНИЕ

Режещата верига (1) трябва да спре на празен ход.

УКАЗАНИЕ

Карбураторът трябва да се настрои, ако режещата верига (1) се движи на празен ход или двигателят изгасва автоматично при отнемане на газта (виж глава „Поддръжка на настройките на карбуратора”).

1. Вдигнете верижния трион.
2. С лявата ръка хванете здраво предната ръкохватка (12).
3. С дясната ръка хванете здраво задната ръкохватка (6). Дланта е върху блокировката на лоста за газта (7), а показалецът задейства лоста за газта (5).
4. След еднократно задействане на лоста за газта (5) двигателят работи на празен ход.
5. Оставете двигателя да се загрее за кратко.

10.4 Проверка и настройване на смазването на веригата

⚠️ ВНИМАНИЕ

• Никога не работете, без да сте смазали веригата! Режещата гарнитура ще се разруши непоправимо за кратко време, ако режещата верига (1) работи на сухо.
• Преди да започнете работа винаги проверявайте смазването на веригата.

Указание

Използвайте само масло за режещата верига, за пред- почитане биоразградимо. Не използвайте старо масло, двигателно масло и т.н.

Докато работи на среди обороти, дръже верижния трион над отрязания пън или подходяща повърхност. Ако смазването е достатъчно, върху пъна или повърхността се образува тънък маслен слой.

- Ако е необходимо, смазването на веригата може да бъде увеличено или намалено от винта за регулиране на маслото (32) (Фиг. 11).

- За целта използвайте доставената отвертка за винтове с шлицова глава (20):

- Първо натиснете и след това завъртете винта за регулиране на маслото (32) по посока на часовниковата стрелка, за да намалите смазването на веригата.

- Първо натиснете и след това завъртете винта за регулиране на маслото (32) обратно на часовниковата стрелка, за да увеличите смазването на веригата.

10.5 Проверка на спирачката на веригата

⚠ ПРЕДУПРЕЖДЕНИЕ

Спирачката на веригата трябва да се проверява преди всеки пуск в експлоатация.

Спирачката на веригата спира веднага режещата верига (1) при откат.

1. Внимавайте предната защита на ръцете (3) да не е мръсна и да се движи лесно.
2. Стартирайте верижния трион и ускорете режещата верига (1) до максимальна скорост (пълна газ).
3. При движеща се режеща верига (1) задействайте предната защита на ръцете (3). Спирачката на веригата трябва да спре и блокира режещата верига (1) при макс. скорост.

⚠ ПРЕДУПРЕЖДЕНИЕ

Повишени за твърде дълъг период от време обороти на двигателя при блокирана спирачка на веригата водят до повреждане на двигателя и задвижването на веригата.

Свържете се с отдела за обслужване на клиентите, ако режещата верига (1) продължава да се движи.

11. Приложение

11.1 Кастрене

• Винаги имайте предвид опасността от бързото отскачане назад на клоните.
• По време на кастрене никога не стойте върху стъблото.
• Никога не режете с върха на шината. (Фиг. 7)
• Никога не режете няколко клона наведнъж.
• Ако е възможно, по време на кастренето подпрете верижния трион със зъбчатата опора (24).
• Уверете се, че в края на разреза верижният трион може да се завърти от собственото си тегло. Тя вече не се опира в разреза, така че го придържайте.
• По време на кастренето заемете твърда, стабилна и сигурна позиция.

11.1.1 Кастрене на парчета

Скъсете дългите, респ. дебелите клони, преди да направите финалния разделящ разрез отрязване. В противен случай режещата верига (1) може леко да се заклини.

11.1.2 Обработване на намиращо се под напрежение дърво

Задължително трябва да се спазва правилната последователност при обработка на намиращо се под напрежение дърво. В противен случай режещата верига (1) може да се заклини или да се стигне до откат.

Намиращото се под напрежение дърво винаги първо трябва да се реже от страната на натиска. Едва след това може да се направи разделящия разрез от страната на обтягане. (Фиг. 24)

По този начин се избягва заклинване на режещата верига (1).

ВНИМАНИЕ

Материални щети!

Долната страна на мястото на разреза на легналото дърво не трябва да докосва земята, тъй като в противен случай режещата верига (1) може да се повреди.

Отскок

- Заклинването на режещата верига (1) е горния ръб на направляващата шина (2) може бързо и неконтролира но да отблъсне верижния трион в посока на работата.

Издърпване

- Заклинването на режещата верига (1) в долния ръб на направляващата шина (2) може бързо и неконтролирано да издърпа верижния трион от посоката на работата.

Безопасна работа

• Поддържайте уреда в добро експлоатационно състояние, за да предотвратите наранявания.
• След изпускане проверете уреда за значителни повреди или дефекти.
• Не използвайте уреда, ако стоите върху стълба или сте заели нестабилна позиция.
• Не се изкушавайте да направите прибързан разрез. Това може да застраши Вас самите и останалите.
• Редовно сменяйте работната си позиция. Продължителното използване на уреда може да причини нарушения в кръвообращението на ръцете, причинени от вибрациите. Можете да удължите продължителността на използване с подходящи ръкавици или редовни почивки. Имайте предвид, че личното предразположение към лошо кръвообращение, ниските външни температури и високите сили на захват по време на работа могат да съкратят продължителността на използване.

11.2 Стъблото на дървото е огънато надолу

1. Първо отрежете компенсиращ разрез 1 (ок. 1/3 от диаметъра на стъблото) от страната на натиска.
2. След това направете разделящ разрез 2 (ок. 2/3 от диаметъра на стъблото) от страната на обтягане.

11.3 Стъблото на дървото е огънато нагоре

1. Първо отрежете компенсиращ разрез 1 (ок. 1/3 от диаметъра на стъблото) от страната на натиска.
2. След това направете разделящ разрез 2 (ок. 2/3 от диаметъра на стъблото) от страната на обтягане.

11.4 Трион за подрязване на въжета за кастрене на дървета в комбинация с технология за катерене по въже

Това приложение представя правилните работни практики за намаляване на риска от нараняване от използването на верижни триони за поддръжка на дървета при работа на височина с въже и ремък за носене. Въпреки че може да служи като ръководство и образователно четиво, не трябва да се разглежда като заместител на формалното образование. Ръководството, дадено в това приложение, служи само като пример за добра практика.

Може да се прилагат национални или други разпоредби, които може да са по-строги.

Потребителят, който използва верижен трион за поддръжка на дървета, работещ на височина с въже и ремък за носене, никога не трябва да работи сам. Наземен работник, обучен за подходящи аварийни процедури, трябва да присъства и да помага.

Потребителят трябва да бъде обучен на общи, безопасни техники за катерене и работно позициониране и трябва да бъде оборудван с ремък за носене, въже, клуп, карабинери и друго оборудване, за да поддържа безопасности и правилни работни позиции както за себе си, така и за триона.

Винаги трябва стриктно да се спазват националните закони и разпоредби.

Това приложение не обхваща техники за проверка на стъбла и клони, отрязани от верижния трион, нито включва вече обхванатите точки за безопасна употреба.

11.4.1 Общи изисквания

Потребителят, който използва верижен трион за поддръжка на дървета, работещ на височина с въже и ремък за носене, никога не трябва да работи сам. Наземен работник, обучен за подходящи аварийни процедури, трябва да присъства и да помага.

Потребителят трябва да бъде обучен на общи, безопасни техники за катерене и работно позициониране и трябва да бъде оборудван с ремък за носене, въже, клуп, карабинери и друго оборудване, за да поддържа безопасности и правилни работни позиции както за себе си, така и за триона.

11.4.2 Подготовка преди използване на триона за подрязване на дървета в дървото

Верижният трион трябва да бъде проверен, зареден с гориво, стартиран и загрят от наземния работник и след това изключен, преди да бъде изтеглен нагоре по дървото до потребителя.

Верижният трион трябва да бъде снабден с подходящ клуп за закрепване към ремъка за носене на потребителя (Фиг. 13):

• Клупът трябва да се осигури на намиращото се на пърба на триона приспособление за окачване (19) (Фиг. 12).
• Трябва да се осигурят подходящи карабинери, за да се позволи индиректно (т.е. чрез клупа) и директно (т.е. към приспособлението за закачване (19) на верижния трион) закрепване на триона на ремъка за носене.
• Трябва да се внимава за закрепването на верижния трион, когато го повдигате към потребителя (Фиг. 14).
• Уверете се, че верижният трион е закрепен към ремъка за носене, преди да го откачите от подемното въже.

Възможността за закрепване на верижния трион директно към ремъка за носене намалява риска от повреда на оборудването при движение в дървото. Вержният трион трябва винаги да е изключен, когато е закрепен директно към ремъка за носене.

Верижният трион трябва да бъде закрепен само към пре- поръчаните приспособления за закачване на ремъка за носене. Те могат да бъдат в средата (отпред или отзад) или отстрани. Когато е възможно, закрепете верижния трион към централната задна средна точка на ремъка за носене, за да го държите далече от въжета за катерене и да центри - рате тежестта под гръбнака на потребителя.

Ако верижния трион бъде преместен от което и да е приспособление за закачване до друго, потребителите трябва да се уверят, че верижният трион е осигурен в новата позиция, преди да го освободят от предишното приспособление за закачване.

11.5 Използване на верижния трион в дървото

Анализът на злополуките с тези верижни триони по време на поддръжката на дърветата показва, че основната причина е неправилното използване на триона с една ръка. При повечето злополуки потребителите не заемат сигурна работна позиция, която им позволява да държат верижния трион за двете дръжки, което води до повишен риск от нараняване от:

• Липса на здраво захващане при откат на верижен трион.
• Липса на контрол върху верижния трион, което прави по-лесен контактът на въжетата за катерене и тялото на потребителя (особено лявата ръка и рамото).
• Загуба на контрол поради небезопасна работа позиция и по този начин контакт с верижния трион (неочаквани движения по време на работа с верижния трион).

11.6 Сигурна работа позиция с използване с две ръце

За да могат да държат верижния трион с две ръце, потребителите трябва винаги да се опитват да заемат сигурна работна позиция, в която трионът се ръководи, както следва:

• на височината на хълбока при рязане на хоризонтални парчета.
• на височината на стомаха при рязане на вертикални парчета.

Ако потребителят работи близо до вертикалния ствол с ниски странични сили спрямо работната позиция, сигурната опора за краката може да е достатъчна за безопасна работа позиция. Въпреки това, след като потребителите се отдалечат от ствола, те трябва да предприемат допълнителни мерки за разсейване или противодействие на нарастващите странични сили, напр. чрез отклоняване на основното вже върху допълнително приспособление за закачване или чрез използване на регулируем клуп, който води от колана към допълнително приспособление за закачване (Фиг. 15 и 16).

11.6.1 Стартиране на триона за подрязване на дървета в дървото

Когато стартира верижния трион в дървото, потребителят трябва:

• да задейства спирачката на веригата преди стартира- не (бутнете защитата на ръцете (3) напред).
• при стартиране да държи верижния трион отляво или отдясно на тялото:
• Дръжте верижния трион от лявата страна с лявата ръка на предната ръкохватка и избутайте верижния трион от тялото, като държите въжето на стартера в дясната ръка.

- Дръжте верижния трион от дясната страна с дясната ръка за една от двете дръжки и избутайте верижния трион далеч от тялото, като държите въжето на стартера в лявата ръка.

Спирачката на веригата трябва винаги да е задействана, преди да спуснете работащия верижен трион върху носещото въже.

Преди да предприеме трудно рязане, потребителят трябва винаги да се уверява, че във верижния трион има достатьчно гориво.

11.6.2 Използване на верижния трион с една ръка

Потребителите не трябва да използват верижни триони за поддръжка на дървета с една ръка в нестабилни работни позиции или вместо ръчен трион, за да отрязват върховете на клони с малък диаметър.

Верижните триони за поддръжка на дървета трябва да се използват само с една ръка, когато

а. потребителите не могат да постигнат работна позиция, която позволява използване с две ръце.
b. е необходимо да осигурите работната позиция с една ръка.
с. верижният трион се използва в напълно изпънато положение, перпендикулярно и извън линията на тялото на потребителя.

Потребителите никога не трябва:

• Режете със зоната за откат на върха на направляващата шина (2) на верижния трион.
• Хванете се здраво за клона, който режете.
• Опитайте се да хванете падащите парчета.

11.6.3 Освобождаване на заседнал верижен трион

Ако верижният трион се заклещи по време на рязане, потребителят трябва:

1. Да изключи верижния трион и го прикрепи здраво към вътрешността на дървото (т.е. към ствола на дървото) или към отделно въже за инструменти.
2. Да издърпа верижния трион от прореза, докато кло- нът се повдига доколкото е необходимо,
3. Ако е необходимо, да използва ръчен трион или втори верижен трион, за освобождаване на заседналия верижен трион, като реже на поне 30 см от заседналия верижен трион.

Независимо дали за освобождаване на заседналия верижен трион се използва ръчен или верижен трион, срезовете за освобождаване на верижния трион винаги трябва да се правят от външната страна (към върховете на клоните), за да се избегне вземането на верижния трион с от्रязаните части и допълнително усложяване на ситуацията.

12. Транспортиране

• При транспортиране винаги използвайте капака на направляващата шина (21).
• Изключвайте верижния трион преди всяко транспортиране, дори и на близки разстояния. По време на транспортиране (дори и в превозни средства) осигурявайте машината срещу преобръщане, за да избегнете загуба на гориво, повреди или наранявания.
• Активирайте спирачката на веригата (бутнете предната защита на ръцете (3) напред).
• Носете уреда само за предната ръкохватка (12). При това направляващата шина (2) сочи назад, далеч от тялото ви.
• Дръжте горещия шумозаглушител (18) далеч от тялото си. Съществува опасност от изгаряне! (Фиг. 23)

13. Почистване и поддръжка

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

Преди почистване винаги изключвайте уреда и издърпайте лулата на запалителната свещ (35).

(виж глава 13.4 Поддръжка на запалителната свещ (34)).

Указание

Уредът трябва да се почиства старателно след всяка употреба.

Извършвайте дейностите по почистване и поддръжка само до степента, посочена в това ръководство за употреба. По нататьшните работи трябва да се извършват от специалисти.

Работите по поддръжката трябва да се извършват редовно (виж глава „Интервали на поддръжка“).

13.1 Почистване на блока на двигателя

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от изгаряне!

• Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Продухайте със сгъстен въздух при ниско налягане.
• Почиствайте уреда редовно с влажна кърпа и малко препарат за измиване. Внимавайте за това, да не може да попадне вода във вътрешността на уреда.

13.2 Почистване на въздушния филтър (33) (Фиг. 17)

Замърсеният въздушен филтър намалява мощността на двигателя поради недостатъчно подаване на въздух към карбуратора.

Следователно редовните проверки са от съществено значение. Въздушният филтър (33) трябва да се проверява редовно и при необходимост да се почиства.

При силно запрашен въздух въздушният филтър (33) трябва да се сменя по-често.

1. Освободете закопчалка за капака на въздушния филтър (10), завъртайки я обратно на часовникова- та стрелка.
2. Свалете капака на въздушния филтър (9).
3. Извадете въздушния филтър (33).
4. Почистете въздушния филтър (33), като го изтупате или продухате (със сгъстен въздух).

Сглобяването се извършва в обратна последователност.

ВНИМАНИЕ

Никога не почиствайте въздушния филтър (33) с бензин или горими разтворители.

13.3 Почистване на задвижването на веригата

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

Винаги носете предпазни ръкавици, когато докосвате режещата верига (1). Опасност от нараняване поради остри режещи зъби!

Указание

Почиствайте задвижването на веригата след всяка употреба.

1. Поставете верижния трион върху равна, стабилна повърхност.

2. Издърпайте предната защита на ръцете (3) до ограничителя назад, за да освободите спирачката на веригата. (Фиг. 2)

3. Завъртете винта за обтягане на веригата (23) с отвертката за винтове с шлицова глава (20) обратно на часовниковата стрелка, за да намалите обтягането.

4. Свалете двете скрепителни гайки (16) с ключа за запалителната свещ (20).
5. Свалете капака на верижното колело (17).
6. Внимателно свалете режещата верига (1) от направляващата шина (2) и верижното колело (27).
7. Свалете направляващата шина (2). Почистете я с четка.
8. Почистете основно цялата зона на задвижването на веригата и капака на верижното колело (17) с четка или чрез продухване (със сгъстен въздух).

Сглобяването се извършва в обратна последователност.

13.4 Поддръжка на запалителната свещ (34) (Фиг. 19 / 20)

1. Демонтирайте въздушния филтър (33), както е описано в 13.2 „Почистване на въздушния филтър (33)”.
2. Снемете лулата на запалителната свещ (35), завъртайки я наляво и надясно и едновременно с това издърпвайки я. Дръжте и дърпайте лулата на запалителната свещ (35) само за щепсела. Никога не дърпайте кабела!
3. Развийте запалителната свещ (34) с приложения ключ за запалителната свещ (20).
4. Сглобяването се извършва в обратна последовател- ност.

Разстояние между електродите = 0,6 mm - 0,7 mm (разстояние между електродите, между което се генерира запалителна искра). За първи път проверете запалителната свещ (34) след 10 работни часа за замърсяване и я почистете, ако е необходимо, с медна телена четка.

След това обслужвайте запалителната свещ (34) на всеки 50 работни часа.

13.5 Поддръжка на смазването на веригата

• Виж глава „Проверка и настройване на смазването на веригата“.

13.6 Поддръжка на настройките на карбуратора

- Карбураторът трябва да се настрои, ако режещата верига (1) се движи на празен ход или двигателят изгасва автоматично при отнемане на газта.

Указание

Настройките на карбуратора (напр. оборотите на празен ход) могат да се извършват само от квалифицирани специалисти, за да се избегнат повреди на двигателя.

13.7 Поддръжка на направляващата шина (2)

• С помощта на метална пила отстранете евентуално появилите се по ръба на шината мустаци.
• С помощта на четка или сгъстен въздух почистете канала на направляващата шина (2) (Фиг. 21). Сменете направляващата шина (2), ако направляващият жлеб (28) е износен.
• Завъртайте направляващата шина (2) след всяка употреба, за да гарантирате равномерно износване.
• Проверете лесноподвижността на зъбното колело (30) на върха на направляващата шина (2). Ако е необходимо, смажете го с масло за смазване на лагери. Оставете малко лагерно масло да капе в отвора за смазване (31). (Фиг. 21)

13.8 Проверка на спирачката на веригата

Виж глава 10.5 „Проверка на спирачката на веригата“

⚠ ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТ ОТ ОТКАТ!

Неработеща спирачка на веригата увеличава риска от откат.

Редовно проверявайте спирачката на веригата.

Функционираща спирачка на веригата е от съществено значение за вашата безопасност.

13.9 Обтягане и проверка на режещата верига (1)

Виж глава 9.2 „Обтягане и проверка на режещата верига (1)“

13.10 Заточване и грижа за режещата верига (1)

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

Винаги носете предпазни ръкавици, когато докосвате режещата верига (1). Опасност от нараняване поради остри режещи зъби!

Указание

Оптимално поддържаната и заточена режеща верига (1) намалява физическото натоварване, износване и води до добър резултат от рязането.

Почиствайте, поддържайте и заточвайте редовно режещата верига (1).

Проверявайте редовно режещата верига (1) за пукнатини и повредени нитове.

Към помощното точило може да се закрепи точило за сигурна опора по време на заточването.

Използвайте само подходящи кръгли пили за режещи вериги с ∅ 4,8 mm (3/16") за режещата верига (1), включена в обема на доставката.

В комплекта за заточване ще намерите подробна информация за процеса на заточване.

Като апернатива използвайте електрически уред за заточване на вериги и следвайте инструкциите на производителя.

Ако се съмнявате в изпълнението на работата, сменете режещата верига (1).

Ако е необходимо, възложете заточването на режещата верига (1) на специализиран сервис.

- Необходими принадлежности (не се съдържат в обема на доставката):

- кръгла пила за режещи вериги ∅ 4,8 mm (3/16")

- плоска пила

- шаблон за ограничаване на дълбочината

• Пилете само напред, за да снемете материал.
• Пилете с ъгъл на заточване от ок. 25° при наклон от 10° спрямо направляващата шина (2).
• Проверете разстоянието на ограничаването на дълбочината с шаблон за ограничаване на дълбочината.
• Правилното разстояние на ограничителя на дълбочината трябва да е 0,6 mm (0,024").

13.11 Интервали на поддръжка

Работите по поддръжката, описани по-долу, трябва да се извършват редовно, за да се осигури дълъг експлоатационен живот, да се избегнат повреди и да се гарантира пълната функционалност на предпазните устройства.

Гаранционните претенции се признават само ако тази работа е била извършена редовно и правилно. Неспазването на това може да доведе до злополука!

Потребителите на верижни триони могат да извършват само дейности по поддръжка и поддръжка, които са описани в това ръководство за експлоатация.

Работа извън това може да се извършва само от специализиран сервис.

Обща информация	Общ трион за подрязванена дървета	Почистете отвън и проверете за повреди.В случай на повреда, организирайте незабавно извършванена професионален ремонт.
	Режеща верига Заточвайте редовно, сменяйте навреме.
	Спирачка на веригата Проверявайте редовно в специализиран сервис
	Направляваща шина Обърнете, така че натоварените работни повърхности да сеизносят равномерно. Сменяйте редовно.
Преди всяко пускане в експлоатация	Режеща верига Проверете за повреди и острота.Проверете обтягането на веригата.
	Направляваща шина Проверете за повреди.
	Смазване на веригата Функционална проверка
	Спирачка на веригата Функционална проверка
	Бутон за Вкл./Изкл., блокировка на лоста за газ, лостза газта	Функционална проверка
	Капачка на резервоараза гориво и маслото засмазване на веригата	Проверете за течове.
Ежедневно Въздушен	филтър Почистване
	Направляваща шина Проверка за повреди, почистване на входния отвор за масло
	Държач на шината Почистване, особено на направляващия жлеб за маслото
	Обороти на празен ход Проверка (веригата не трябва да се движи)
Ежеседмично	Корпус на вентилатора	Почистване, за да се осигури подходящ охлаждащ въздушен поток
	Запалителна свещ Проверка, смяна при нужда
	Шумозаглушител Проверка за запушване
	Уловител за верига Проверка за повреди, смяна при нужда
	Винтове и гайки Проверка на състоянието и за херметичност
На всеки три месеца	Смукателна глава Резервоар за гориво, резервоара за маслото за смазване на веригата	Смяна Почистване
Съхранение Общ трион за подрязване на дървета		Почистване отвън и проверка за повредиВ случай на повреда, организиране на незабавно извършване на професионален ремонт

При връщане на уреда за ремонт обърнете внимание, че от съображения за сигурност уредът трябва да се изпрати без масло и бензин на сервисната станция.

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: режеща верига, направляваща шина, масло за смазване на веригата, двигателно масло, зъбчата опора, приспособление за улавяне на веригата, запалителна свещ, въздушен филтър, горивен филтър, филтър за маслото за смазване на веригата

* не за включени задължително в обема на доставката!

Разрешена режеща гарнитура

Режеща верига

Kangxin 3/8LP-40....7910100739

Oregon 91P040X....3910102032

Направляваща шина

Kangxin AP10-40-509P....7910100740

Oregon 100SDEA041 7910100744

14. Съхранение

Ключът за запалителната свещ/Отвертката за винтове с шлицова глава (20) може да бъде монтиран отстрани на капака на направляващата шина (21) за съхранение.

При съхранение винаги използвайте капака на направляващата шина (21).

Почиствайте и обслужвайте уреда преди всяко съхранение, виж глава „Почистване и поддръжка“.

Изпразнете изцяло резервоара за масло, респ. гориво.

ПРЕДУПРЕЖДЕНИЕ

Не източвайте бензина в затворено пространство, близо до огън или докато пушите. Газовите пари могат да причинят експлозии или пожар.

- Стартирайте двигателя и го оставете да работи до из- разходване на остатъчния бензин.

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.

Не съхранявайте и не използвайте верижния трион при температури под 0 °C!

Никога не прибирайте верижен трион за по-дълго от 30 дни, без да сте извършили следните стъпки.

Следвайте инструкциите за почистване и указанията за поддръжка, преди да съхранявате уреда!

14.1 Прибиране на верижния трион

Ако съхранявате верижния трион за повече от 30 дни, тя трябва да бъде подготовена за това. В противен случай намиращото се в карбуратора останало гориво се изпарява и остава подобна на гума утайка. Това би могло да затрудни стартирането и да доведе до скъпи ремонти.

1. Бавно свалете капачката на резервоара за гориво (13), за да освободите налягането в резервоара. Из-празнете внимателно резервоара.
2. Стартирайте двигателя и го оставете да работи, докато верижния трион спре, за да се отстрани горивото от карбуратора.
3. Оставете двигателя да се охлади (ок. 5 минути).
4. Снемете запалителната свещ (34).
5. Добавете 1 чаена лъжичка чисто масло за 2-тактови двигатели в камерата на карбуратора. Изтеглете няколко пъти бавно стартовата въжена система (8), за да се намажат вътрешните компоненти. Монтирайте отново запалителната свещ (34).

Приберете верижния трион на сухо място и далеч от възможни източници на възпламеняване, напр. фурна, газов бойлер, газова сушилня и т.н., далеч от обсега на деца.

Винаги поставяйте капака на направляващата шина (21), ако режещата верига (1) и направляващата шина (2) не са демонтирани

1. Снемете запалителната свещ (34).

2. Изтеглете бързо стартовата въжена система (8), за да отстраните излишното масло от горивната камера.

3. Почистете запалителната свещ (34) и се уверете, че разстоянието между електродите на запалителната свещ (34) е правилно; или поставете нова запалителна свещ (34) с правилно разстояние между електродите.

4. Подгответе верижния трион за работа.

5. Напълнете резервоара с правилната смес от масло и гориво (1:40).

14.3 Съхраняване на гориво

Горивата могат да се съхраняват само за ограничен период от време. Горивото и горивните смеси стареят чрез изпаряване, особено под въздействието на високи температури. По този начин прекомерните запаси от гориво и горивни смеси могат да доведат до проблеми със стартирането и повреда на двигателя. Купувайте само толкова гориво, колкото ще бъде изразходвано в рамките на няколко месеца. При по-високи температури използвайте смесеното гориво за 6-8 седмици.

Съхранявайте горивото само в одобрени съдове на сухо, хладно и безопасно място!

ПРЕДУПРЕЖДЕНИЕ

Избягвайте контакт с кожата и очите!

Продуктите с минерални масла, включително маслата, обезмасляват кожата. Повтарящият се и продължителен контакт изсушава кожата. Последствията могат да бъдат различни кожни заболевания. Известни са и алергични реакции.

Контактът с маслото в очите предизвиква дразнене. В случай на контакт с очите, незабавно изплакнете засегнатото око с чиста вода. Ако дразненето продължава, незабавно се консултирайте с лекар!

15. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природосъобразен начин.

Можете да се информирате относно възможностите за изхвърляне на излезли от употреба уреди от Вашите общински или градски власти.

Горива и масла

- Преди да изхвърлите уреда, резервоарът за гориво и резервоарът за моторно масло трябва да бъдат изпразнени!

• Горивото и моторното масло не трябва да се изхвърлят заедно с битовите отпадъци или в канализацията, а трябва да се събират и изхвърлят разделно!
• Празните резервоари за масло и гориво трябва да се изхвърлят по екологичен начин.

16. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Двигателят не стар-тира или стартира,но не продължава даработи.	Грешно стартиране. Следвайте инструкциите в това ръководство.
	Неправилно настроенасмес на карбуратора.	Настройте карбуратора в оторизиран сервизен център.
	Покрита със сажди запали-телна свещ.	Почистете/Настройте или сменете запалителната свещ.
	Запушен горивен филтър. Сменете горивния филтър.
Двигателят се старти-ра, но не работи на пълна мощност.	Замърсен въздушен филтър Снемете филтъра, почистете го и го поставете отново.
	Неправилно настроенасмес на карбуратора.	Настройте карбуратора в оторизиран сервизен център.
Двигателят прекъсва Неправилно настроенасмес на карбуратора.		Настройте карбуратора в оторизиран сервизен център.
Няма мощност при натоварване	Неправилно настроеназапалителна свещ.	Почистете/Настройте или сменете запалителната свещ.
Двигателят работинеравномерно	Неправилно настроенасмес на карбуратора.	Настройте карбуратора в оторизиран сервизен център.
Прекомерен дим.	Грешна горивна смес.	Използвайте правилната горивна смес (съотношение 1:40).
Няма мощност принатоварване	Веригата е затъпена илиразхлабена	Заточете веригата или поставете нова верига. Обтегнетеверигата.
Двигателят изгасва Бензиновият резервоар епразен или горивният фил-тър е неправилно поставенв резервоара		Напълнете бензиновия резервоар.Напълнете докрай бензиновия резервоар или поставетегоривния филтър по друг начин в резервоара за бензин.
Недостатъчно смазва-не на веригата (ножъти веригата се нагряват)	Празен резервоар замаслото за смазване наверигата	Напълнете резервоара за маслото за смазване на веригата.
	Запушени маслени канали П	Почистете отвора за смазване в ножа.Почистете жлеба на ножа.

17. Гаранция

Уважаеми клиенти, за този уред получавате 3 години гаранция от датата на покупката. В случай на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в глава трета, раздел II и III и глава четвърта от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажба на стоки (ЗПЦСЦУПС)*.

Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата по-долу представена търговска гаранция, не са свързани с разходи за потребителите и независимо от нея продавачт на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно ЗПЦСЦУПС.

Гаранционни условия

Гаранционният срок е 3 години от датата на получаване на стоката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред, касовата бележка (касовият бон), както и всички други документи, установяващи наличието на дефект и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. В случай на замяна на дефектна стока първоначалните гаранционен срок и гаранционни условия се запазват. В случай на ремонт на дефектна стока, срокът на ремонта се прибавя към гаранционния срок. За евентуално наличните и установени повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане.

Ремонтът или замяната на продукта не пораждат нова гаранция.

Обхват на гарантията

Уредът е произведен грижливо според строгите изисквания за качество и добросъвестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени дефекти. Гаранцията не обхваща консумативите, както и частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износващи се части (например филтри или приставки) или повредите на чупливи части (например прекъсвачи, батерии или такива произведени от стъкло). Гаранцията отпада, ако уредът е повреден поради неправилно използване или в резултат на неосъществяване на техническа поддръжка. За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за експлоатация. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за професионална употреба. При злоупотреба и неправилно третиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервис, гаранцията отпада.

Процедура при гаранционен случай

За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:

• За всички запитвания подгответе касовата бележка и идентификационния номер (422495_2210) като доказателство за покупката.
• Вземете артикулния номер от фабричната табелка.
• При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с долупосочения сервисен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.
• След съгласуване с нашия сервис можете да изпратите дефектния продукт на посочения Ви адрес на сервиса безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите писмено в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете достаточно сигурна транспортна опаковка.

Ремонтен сервис / извънгаранционно обслужване

Ремонти извън гаранцията можете да възложите на клона на нашия сервис срещу заплащане. Той с удоволствие ще Ви направи предварителна калкулация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни разходи.

Внимание: Изпратете Вашия уред на клона на нашия сервис почистен и с указание за дефекта.

Уредите, предмет на извънгаранционо обслужване, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.

Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.а

Сервизно обслужване

България

Моля, обърнете внимание, че следващият адрес не е адрес на сервиса. Първо се свържете с горепосочения сервисен център.

Provita-92 SD

2 DABENSKO SHOSE str.

4300 Karlovo

* Като физическо лице – потребител, независимо от настоящата търговска гаранция, Вие се ползвате от правата на законовата гаранция, предоставена от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажбата на стоки /ЗПЦСЦУПС/. По-специално Вие имате право при несъответствие на стоката да бъде извършен ремонт или замяна по Ваш избор, освен ако това е невъзможно или е свързано с непропорционално големи разходи за продавача. Вие имате право на пропорционално намаляване на цената или на разваляне на договора при наличие на условията на чл. 33, ал. 3 от ЗПЦСЦУПС. Условията и сроковете на законовата гаранция са регламентирани в глава трета, раздел II и III и в глава четвърта на ЗПЦСЦУПС

PDF ONLINE www.lidl-service.com

От www.lidl-service.com можете да изтеглите тези и много други ръководства, видеоклипове за продукти и инсталационен софтуер.

C QR кода отивате директно на страницата Lidl Service (www.lidl-service.com) и можете да отворите Вашето ръководство за експлоатация, въвеждайки артикулния номер (IAN) 422495_2210.
