Produkttype	Benzinbeskæringssav
Mærke	Parkside
Model	PBBPS 700 A1
Mål (L x B x H)	270 x 230 x 240 mm (uden skæreanordning)
Vægt (tom, uden skæreanordning)	3,4 kg
Vægt (tom, med skæreanordning)	3,8 kg
Brændstof	Blanding af blyfri benzin (ROZ 95 min.) og 2-taktsolie (forhold 1:40)
Motortype	Encylindret 2-takts, luftkølet
Cylindervolumen	25,4 cm³
Maks. motoreffekt (ISO 7293)	0,7 kW
Tomgangshastighed	3300 ±300 min⁻¹
Maks. omdrejningstal med skæreanordning	11 000 min⁻¹
Brændstoftankkapacitet	0,23 L
Kædeolietankkapacitet	0,16 L
Sværdlængde	30 cm
Maks. skærelængde	20 cm
Kædeling	3/8" (9,525 mm)
Kædeledtykkelse	1,27 mm
Kædetype	3/8LP-40
Sværdtype	AP10-40-509P
Maks. kædehastighed	21 m/s
Kædesmøring	Automatisk, justerbar (reguleringsskrue)
Kædebrems	Ja, mekanisk (forreste håndbeskyttelse)
Lydtryksniveau LpA	99,2 dB(A) (usikkerhed 3 dB)
Garanteret lydeffektniveau LWA	113 dB(A)
Vibration (forreste håndtag)	8,98 m/s² (usikkerhed 1,5 m/s²)
Vibration (bageste håndtag)	8,03 m/s² (usikkerhed 1,5 m/s²)
Tændrør	L8RTC
Hovedfunktioner	Beskæring, grenskæring, skæring af træ (diameter ≤20 cm)
Vedligeholdelse og rengøring	Rengør luftfilter, tændrør, sværd og kæde efter hver brug; regelmæssig slibning af kæden
Sikkerhed	Kædebrems, anti-rekylbeskyttelse, gashåndtagsspærre, kædefanger
Reservedele og reparerbarhed	Kæde, sværd, tændrør, luftfilter, brændstoffilter, oliefilter
Generelle oplysninger	Anvendelse kun for uddannede operatører; må ikke anvendes til fældning; opbevaring frostfrit

Ofte stillede spørgsmål - PBBPS 700 A1 PARKSIDE

Hvilken brændstofblanding skal anvendes til Parkside PBBPS 700 A1 motorsaven?

Brug en blanding af blyfri benzin (oktantal min. 95) og specialolie til 2-taktsmotorer (standard JASO FD/ISO-L-EGD) i forholdet 1:40 (40 volumener benzin til 1 volumen olie).

Hvordan starter man motoren, når den er kold?

Aktiver først kædebremsen (skub forreste håndbeskyttelse fremad). Tryk 6 gange på brændstofpumpen « Primer ». Træk koldstartsspæreren (starter). Hold motorsaven i det forreste håndtag og træk langsomt i starttovet, indtil du mærker modstand, træk derefter kraftigt. Motoren bør starte efter nogle forsøg. Når den er startet, slip gashåndtaget og skub starterspæreren automatisk tilbage.

Hvordan kontrollerer og justerer man kædespændingen?

Før hver brug skal du kontrollere kædespændingen. Løsn de to fastgørelsesmøtrikker med tændrørsnøglen, drej derefter kædespændingsskruen med uret med den flade skruetrækker for at stramme. Kæden skal hvile på undersiden af sværdet og kunne trækkes manuelt. Spænd derefter møtrikkerne. Nye kæder strækker sig: kontrollér hyppigt.

Hvilken olie skal man bruge til kædesmøring?

Brug udelukkende kædeolie, helst biologisk nedbrydelig. Brug aldrig brugt olie eller motorolie. Olietanken har en kapacitet på 0,16 L, og smøringen er automatisk justerbar via reguleringsskruen.

Hvordan rengør man luftfilteret?

Skru luftfilterdækslets hætte af, fjern dækslet, derefter filteret. Rengør det ved at banke eller blæse med trykluft. Brug aldrig benzin eller brændbart opløsningsmiddel. Monter i omvendt rækkefølge.

Hvad er proceduren for nødstop?

I nødstilfælde skal du trykke på tænd/sluk-knappen (position « 0 ») og holde den nede, indtil motoren stopper helt. Slip derefter gashåndtaget.

Hvilket personligt beskyttelsesudstyr (PPE) er obligatorisk?

Bær altid hjelm med ansigtsbeskyttelse eller beskyttelsesbriller, høreværn, skæresikre handsker, skridsikre sikkerhedssko og tætsiddende tøj med skæreindsats. Ved arbejde i højden skal du tilføje en faldsikringsselen.

Hvordan undgår man tilbageslag (kickback)?

Hold altid motorsaven med begge hænder, med tommelfingrene omkring håndtagene. Sav aldrig med sværdspidsen. Brug kun sværd og kæder, der er godkendt af producenten. Hold kæden skarp og overhold slibevinklerne (25°). Aktiver kædebremsen før hver start.

Hvor ofte skal tændrøret udskiftes?

Kontrollér og rengør tændrøret efter de første 10 driftstimer, derefter hver 50. time. Afstanden mellem elektroderne skal være 0,6 til 0,7 mm. Udskift det, hvis det er tilsodet eller slidt.

Hvordan opbevares motorsaven i mere end 30 dage?

Tøm brændstoftanken og lad motoren køre, indtil den stopper for at tømme karburatoren. Fjern tændrøret, hæld en teskefuld 2-taktsolie i forbrændingskammeret, træk flere gange i starttovet, og sæt tændrøret i igen. Opbevar maskinen et tørt sted, frostfrit og utilgængeligt for børn, med sværdbeskytteren monteret.

BRUGSANVISNING PBBPS 700 A1 PARKSIDE

Drifts- og sikkerhedsinstruktioner. Oversættelse af den originale driftsvejledning

HU SI

BENZINES FAÁPOLÓ FÜRÉSZ

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

IT MT CH

1. Forklaring til symbolerne på maskinen 199
2. Brugertips....200
3. Indledning....201
4. Produktbeskrivelse 201
5. Leveringsomfang 202
6. Tilsigtet brug 202
7. Sikkerhedsforskrifter 202
8. Tekniske data....207
9. Før ibrugtagning....207
10. Ibrugtagning....209
11. Anvendelse....211
12. Transport....213
13. Rengøring og vedligeholdelse 214
14. Opbevaring....217
15. Bortskaffelse og genanvendelse 218
16. Afhjælpning af fejl....218
17. Garantibevis....219
18. Eksplosionstegning....399
19. Overensstemmelseserklæring....400

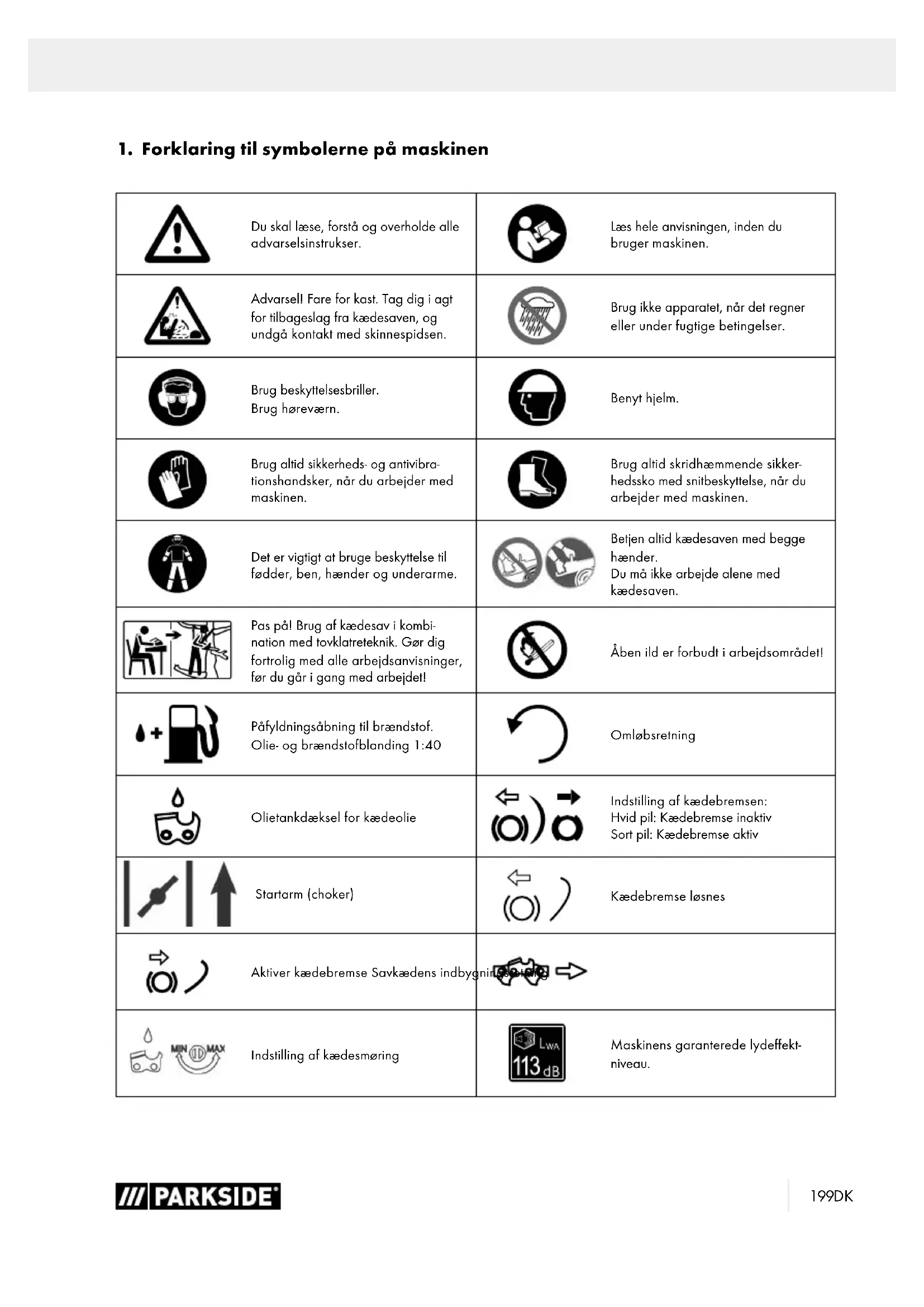

1. Forklaring til symbolerne på maskinen

	Du skal læse, forstå og overholde alle advarselsinstrukser.		Læs hele anvisningen, inden du bruger maskinen.
	Advarsell Fare for kast. Tag dig i agt for tilbageslag fra kædesaven, og undgå kontakt med skinnespidsen.		Brug ikke apparatet, når det regner eller under fugtige betingelser.
	Brug beskyttelsesbriller.Brug høreværn.		Benyt hjelm.
	Brug altid sikkerheds- og antivibrationshandsker, når du arbejder med maskinen.		Brug altid skridhæmmende sikkerhedssko med snitbeskyttelse, når du arbejder med maskinen.
	Det er vigtigt at bruge beskyttelse til fødder, ben, hænder og underarme.		Betjen altid kædesaven med begge hænder.Du må ikke arbejde alene med kædesaven.
	Pas på! Brug af kædesav i kombination med tovklatreteknik. Gør dig fortrolig med alle arbejdsanvisninger, før du går i gang med arbejdetl		Åben ild er forbudt i arbejdsområdetl
	Påfyldningsåbning til brændstof.Olie- og brændstofblanding 1:40		Omløbsretning
	Olietankdæksel for kædeolie		Indstilling af kædebremsen:Hvid pil: Kædebremse inaktivSort pil: Kædebremse aktiv
	Startarm (choker)		Kædebremse løsnes
	Aktiver kædebremse Savkædens indbygni
	Indstilling af kædesmøring		Maskinens garanterede lydeffekt-niveau.
	Pas på! Varme dele.	push primer 6 times Tryk 6 gange på brændstofpumpen (primer).
	Kædens løberetning
FARE	Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.
ADVARSEL	Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.
FORSIGTIG	Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.
BEMÆRK	Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

2. Brugertips

ADVARSEL:

Læs venligst hele vejledningen omhyggeligt igennem, inden du bruger maskinen første gang, og følg altid sikkerhedsforskrifterne! Denne træbeskæringssav må kun betjenes af "førere af træbeskæringssave med supplerende uddannelse i arbejde fra løfte- eller stigekurve og/eller med tovklatreteknik"!

Opbevar betjeningsvejledningen omhyggeligt!

Bemærk:

Vær opmærksom på, at nogle nationale forskrifter kan indskrænke brugen af maskinen.

Denne træbeskæringssav er specielt designet til træbeskæring og trækirurgi. Alt arbejde med træbeskæringssave er specielt designet til træbeskæring og trækirurgi. Alt arbejde med denne træbeskæringssav må kun udføres af uddannede førere af træbeskæringssave!

3. Indledning

PRODUCENT:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

BEMARK:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• manglende overholdelse af betjeningsvejledningen
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reservedele
• ikke-tilsigtet brug.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

4. Produktbeskrivelse

1. Savkæde
2. Styreskinne
3. Forreste håndbeskyttelse
4. Brændstofpumpe "primer"
5. Gashändtag
6. Bageste støttegreb
7. Spærreknap til gasregulator
8. Startsnoretræk
9. Luftfilterafdækning
10. Lukning for luftfilterafdækningen
11. Kædeolietank-lukning
12. Forreste håndtag
13. Brændstoftank-lukning
14. Startarm (choker)
15. Tænd/Sluk-knap
16. Fastgørelsesmøtrikker
17. Kædehjulsøfdækning
18. Lyddæmper
19. Ophængsanordning
20. Tændrørsnøgle / kærvskruetrækker
21. Sværdbeskytter
22. Blandingsbeholder
23. Kædestrammeskrue
24. Barkstøtte
25. Kædefanger
26. Kædestrammestift
27. Kædehjul
28. Føringsrille
29. Fastgørelsesbolt
30. Tandhjul
31. Smøreåbning
32. Oliereguleringsskrue
33. Luftfilter
34. Tændrør
35. Tændrørsstik
36. Sugehoved

5. Leveringsomfang

• Træbeskæringssav
• Savkæde
• Styreskinne
• Sværdbeskytter
  • Tændrørsnøgle / kærvskruetrækker
• Blandingsbeholder

6. Tilsigtetbrug

Dette apparat er en særdeles let, praktisk træbeskæringssav med ovenliggende håndtag. Træbeskæringssaven er udviklet specielt til trækirurgi og træbeskæring. Derfor må disse træbeskæringssave kun betjenes af "førere af træbeskæringssave med supplerende uddannelse i arbejde fra løfte- eller stigekurve og/eller med tovklatreteknik".

Til lejlighedsvis brug til tyndt træ, beskæring af frugttræer, afgrening og afkortning.

Forarbejdning af brænde må kun udføres, så længe træets diameter ikke overstiger snitlængden (20 cm).

Til sådanne arbejdsopgaver anbefaler vi en traditionel motorsav med lang grebsafstand eller snitlængde.

Følgende personer må ikke anvende enheden:

Personer, der ikke er fortrolige med betjeningsvejledningen, børn under 16 år samt personer, der er påvirket af alkohol, narkotika eller medicin, samt som er trætte eller syge.

Maskinen er udelukkende beregnet til at save i træ. Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.

Apparatet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder apparatet, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer ved apparatet, bortfalder producentens ansvar for deraf følgende skader.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

FARE

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• indbygning og udskiftning af ikke originale reservedele
• fjernelse eller ændring af sikkerhedskomponenter.

6.1 Ikke tilsigtet brug

• Dette apparat er ikke egnet til træfældning.
• Undlad at bruge styreskinnen som arm til at bevæge træstammer eller lignende.
• Savning af træ med en diameter over 20 cm er ikke tilladt.

7. Sikkerhedsforskrifter

7.1 Generelle bemærkninger

ADVARSEL

Vær altid opmærksom, vær agtpågivende på, hvad du gør, og brug altid sund fornuft under arbejdet med apparatet. Brug ikke apparatet, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens apparatet bruges, kan føre til alvorlige personskader.

Undgå misbrug, benyt kun maskinen som beskrevet under "Tilsigtet brug".

Denne brugsanvisning indeholder vigtige oplysninger om, hvordan man kan arbejde sikkert og korrekt med kædesaven og kan undgå ulykker.

Hvis der på trods af dette skulle opstå en blokering mellem skærematerialet og savkæden, skal man straks slukke apparatet. Vent, indtil savkæden er helt stoppet. Fjern tændrørshætte, og ifør dig skærebestandige handsker for at fjerne blokeringen. Hvis styreskinnen (sværdet) skal fjernes, skal man følge anvisningerne i kapitlet "Montering". Efter fjernelse af blokeringen og genmontering skal der udføres en testkørsel.

Hvis du bemærker vibrationer eller mekanisk støj, skal du ophøre med at arbejde og kontakte et autoriseret servicecenter.

Hvis denne fare opstår oftere, anbefaler vi, at du genuddanner dig.

■ Læs venligst hele brugsanvisningen til apparatet inden ibrugtagning, og vær særligt opmærksom på sikkerhedsforskrifterne.
■ Advarsels- og informationsskiltene, der er monteret på apparatet, giver vigtige oplysninger med henblik på sikker drift.
■ Ud over oplysningerne i brugsanvisningen skal de gældende generelle sikkerheds- og ulykkesforebyggelsesregler overholdes.
■ Emballagematerialer skal holdes på afstand af børn; kvælningsfare!
■ Utilstrækkeligt informerede brugere kan udsættes sig selv og andre personer for fare på grund af forkert brug. Bru- geren er ansvarlig over for tredjemand.
■ Foretag funktionstest af gashåndtaget inden arbejdsstart. Dette skal automatisk returnere til neutral position, så snart det slippes.
■ Undlad at arbejde i mere end 10 minutter ad gangen. Det tilrådes at holde pauser på 10-20 minutter mellem arbejdsgangene.
■ Lån kun apparatet ud til brugere, der har erfaring med det. Husk at udlevere driftsvejledningen.
■ Visse saveopgaver kræver særlig uddannelse og specielle færdigheder. Hvis man er i tvivl, skal man kontakte en fagmand.
■ Førstegangsbrugere skal gennemgå undervisning for at blive fortrolige med enhedens funktioner. Af hensyn til din sikkerhed skal du gennemgå et offentligt kædesavskursus.
Når apparatet ikke er i brug, skal det opbevares på en sådan måde, at ingen personer kan blive bragt i fare. Skal sikres mod adgang for uvedkommende.
■ Brugeren af apparatet er ansvarlig for alle ulykker og farer, som kan skade andre personer eller deres ejendom.
Børn, unge og mennesker med nedsatte fysiske, sensoriske eller mentale evner må ikke bruge kædesaven. Undtagelser udgøres af unge over 16 år som led i uddannelse under opsyn af en fagmand.
■ Apparatets elektriske tændingssystem genererer et lavt elektromagnetisk felt. Hvis du bruger pacemaker eller lignende implantater, skal du kontakte din læge, inden du bruger apparatet, for at undgå sundhedsrisici.
■ Bemærk, at forkert udført vedligeholdelse, brug af ikke-kompatible reservedele eller fjernelse eller ændring af sikkerhedsanordninger kan resultere i skader på apparatet og forårsage alvorlige personskader for operatøren.

7.2 Personlige værnemidler (PPE)

FARE

Brug altid personlige værnemidler (PPE)!

• Benyt en hjelm med ansigtsværn og/eller beskyttelsesbriller og høreværn.
• Benyt tætsiddende beskyttelsestøj med et snitbeskyttelsesindlæg.
• Brug skridsikre sikkerhedssko.
• Brug beskyttelseshandsker.
  ■ Undgå løstsiddende tøj, som kan blive indfanget.
  ■ Bær ikke tørklæde, slips og smykker!
  ■ Ved langt här skal der benyttes härnet!
  ■ Brug altid hjelm, när der arbejdes i skoven. Denne beskytter mod nedfaldende grene. Kontrollér hjelmen for skader med jævne mellemrum. Det skal udskiftes senest efter 5 år. Brug kun godkendte hjelme.
  ■ Ansigtsværn og/eller beskyttelsesbriller holder savspåner og træsplinter væk. For at undgå øjenskader skal der altid bruges ansigtsværn og/eller beskyttelsesbriller under arbejdet med apparatet.
  ■ Brug altid høreværn. Støjen fra apparatet kan medføre høreskader.
  ■ Benyt robuste beskyttelseshandsker af modstandsdygtigt materiale som f.eks. læder.
  ■ Benyt støvmaske, när der saves i tørt træ. Der kan dannes savstøv.
  Når brugeren arbejder i træet, kan han falde ned. Brugeren kan blive alvorligt kvæstet eller dræbt. Bær udstyr til faldsikring.

■ Inden hver transport skal kædesaven slukkes, også over korte afstande. Aktiver kædebremsen, og monter kædebeskyttelsen.
■ Benyt kædebeskyttelsen ved transport og opbevaring.
■ Under transport (også i køretøjer) skal maskinen sikres, så den ikke kan vælte, for at undgå tab af brændstof, skader eller personskader.
■ Apparatet må kun bæres i det forreste håndtag. Styreskinnen skal da vende bagud, væk fra kroppen.
■ Sørg for at holde den varme lyddæmper på afstand af kroppen. Fare for forbrænding!
■ Kædesaven skal rengøres og vedligeholdes, inden den stilles til opbevaring.
■ Opbevar apparatet på et sikkert og tørt sted. Den skal sikres mod vautoriseret adgang.

7.4 Sikkerhed for omgivelserne

■ Nationale og/eller kommunale regler kan begrænse brugen af støjende, motordrevne apparater. Dette kan du få oplyst hos din kommune.
■ Apparatet må ikke bruges indendørs eller i andre dårligt oplyste områder. Der er risiko for kvælning pga. de giftige udstødningsgasser/smøreoliedampe.
■ Der må kun arbejdes i dagslys.
■ Undlad at arbejde under ugunstige vejrforhold, f.eks. regn eller vind. Der er forhøjet ulykkesrisiko.
■ Hold altid arbejdsområdet rent og ryddeligt.
■ Hold børn og andre personer og dyr på afstand under arbejdet. Hvis du bliver forstyrret, kan du miste kontrollen over apparatet.
■ Inden påbegyndelse af arbejdet skal man sikre sig, at der hverken er personer, dyr eller realværdier i farezonen.
■ Undlad at arbejde i nærheden af ståltrådshegn eller i områder med løst skrottråd.
■ Hav brandslukningsudstyr parat, hvis du befinder dig i et meget brandfarligt miljø, f.eks. ved arbejde i tørt græs osv. Brandfare!

7.5 Påfyld brændstof

■ Benzin er ekstremt let-antændeligt. Tankning skal ske på afstand af åben ild, og der må ikke ryges imens. Brandfare!
■ Pas på ikke at spilde benzin. Benzin eller kædeolie må ikke trænge ned i jorden. Benyt passende underlag.
■ Der må kun tankes i områder med god ventilation. Benzindampe kan let blive antændt eller eksplodere.
■ Sluk motoren inden tankningen, og lad apparatet køle af. Hvis der spildes benzin, skal man straks rengøre det pågældende sted. Sørg også for ikke at få brændstof på tøjet, da du ellers er nødt til at skifte det.
■ Undgå hud- og øjenkontakt med benzin eller smøremidler (olie).
■ Undgå at indände benzindampe/smøreoliedampe.
■ Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber benzin ud. Fare for forbrænding.
- Åbn kun tanklukningen forsigtigt, så evt. overtryk kan undvige, og så der ikke sprøjter benzin ud.

7.6 Før ibrugtagning

⚠ ADVARSEL

Foretag altid inspektioner inden ibrugtagningen og med motoren slukket.

Kontroller apparatet inden hver brug, og efter at det er faldet på jorden for at sikre, at det er i driftsikker tilstand.

Forvis dig om, at alle bevægelige dele fungerer upåklageligt. Mange ulykker skyldes dårligt vedligeholdte værktøjer. Få beskadigede dele repareret af kvalificerede fagfolk. Brug kun kædesaven og tilbehøret i henhold til disse anvisninger. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af motorværktøjer til andre formål end de tilsigtede kan medføre farlige situationer.

■ Kontrollér med jævne mellemrum kædebremsens funktionalitet (forreste håndbeskyttelse, se fig. 2).
■ Kontrollér, om styreskinnen er monteret rigtigt.
■ Kontrollér, om savkæden er strammet korrekt. Følg anvisningerne for smøring, kædestramning og udskiftning af tilbehør. En forkert spændt eller smurt kæde kan enten briste eller øge risikoen for tilbageslag.
■ Hold skæreværktøj skarpt og rent. Foretag opslibning med jævne mellemrum, og udskift slidte dele i tide. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
■ Kontrollér, at gashåndtaget og spærreknappen til gasregulatoren går let og ubesværet. Gashåndtaget skal fjedre tilbage i udgangsposition.
■ Kontrollér, om der er tilstrækkeligt brændstof og kædesmøreolie i tanken.
■ Kontrollér, om håndtagene er rene, tørre og fri for olie og snavs.
■ Dette arbejde må du aldrig udføre alene. Der skal altid være en person i nærheden, hvis der skulle opstå en nødsituation.
■ Brug kun kædesaven, når du står på et fast, sikkert og jævnt underlag. Undgå unormale kropsholdninger. Et smattet underlag eller ustabile flader som (f.eks. på en stige) kan bevirke, at du mister balancen eller kontrollen over kædesaven. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere kædesaven i uventede situationer.
■ Brug ikke kædesaven på et træ. Ved brug på et træ er der risiko for personskade.
■ Sav aldrig over skulderhøjde.
■ Hold altid kædesaven med højre hånd i det bageste greb og med venstre hånd i det forreste greb. Hvis kædesaven holdes omvendt, øges risikoen for tilskadekomst, så saven må ikke holdes sådan.
Når kædesaven er tændt, skal alle kropsdele pege væk fra savkæden. Sørg for, at savkæden ikke rører ved objekter, inden du starter kædesaven. Når du arbejder med en kædesav, kan et øjebliks uopmærksomhed medføre, at tøj eller kropsdele gribes af savkæden.

■ Sluk straks kædesaven, hvis du bemærker bemærkelsesværdige ændringer i apparatets adfærd.
■ Hvis kædesaven kommer i kontakt med sten, søm eller andre hårde genstande, skal du straks stoppe motoren og kontrollere savkæden og styreskinnen for skader.
■ Undlad at lade kædesaven falde ned, slå den ikke mod forhindringer, og brug ikke styreskinnen som arm.
■ Kædesøven må kun benyttes til skæring i træ.
Når du saver i en gren, der står under spænding, skal du regne med, at den svirper tilbage. Når spændingen i træets fibre udløses, kan en fastspændt gren ramme brugeren, og/eller kædesaven kan komme ud af kontrol.
■ At skære i krat og unge træer kræver særlig forsigtighed. Det tynde materiale kan sætte sig fast i savkæden og svirpe imod dig eller få dig til at miste balancen.

7.7 Vibrationer

⚠ ADVARSEL

Undgå vibrationsrisici, f.eks. risiko for "hvide fingre" (kredsløbsforstyrrelser) ved hjælp af hyppige arbejdspauser, hvor du f.eks. gnider håndfladerne mod hinanden.

■ Benyt altid beskyttelseshandsker, og sørg for at have varme hænder.
■ Kontrollér, at kæden altid er skarp.
■ Hold pauser med jævne mellemrum.

7.8 Forsigtighedsforanstaltninger mod tilbageslag

⚠ ADVARSEL

Vær opmærksom på tilbageslag under arbejdet med apparatet. Fare for personskade. Man undgår tilbageslag via forsigtig og korrekt saveteknik.

En berøring med skinnespidsen kan nogle gange medføre en uventet bagudrettet reaktion, hvor styreskinnen slås opad og ind mod brugeren.
Der kan opstå tilbageslag, hvis spidsen af styreskinnen rører ved en genstand, eller hvis træet bøjer sig, og savkæden sætter sig fast i snittet.
■ Hvis savkæden fastklemmes ved styreskinnens overkant, kan kædesaven støde hurtigt og ukontrolleret tilbage i retning mod brugeren.
■ Hvis savkæden fastklemmes ved styreskinnens underkant, kan kædesaven hurtigt og ukontrolleret trække sig tilbage i retning væk fra brugeren.

■ Vær ekstremt forsigtig, när du indsætter kædesaven i et allerede påbegyndt snit for at fortsætte savningen.
■ Undlad at save i grene eller træstykker, der kan ændre deres position under saveprocessen, eller hvor snittet lukker sig under saveprocessen.
■ Enhver af disse reaktioner kan bidrage til, at du mister kontrollen over saven og eventuelt får alvorlige personskader. Stol ikke udelukkende på sikkerhedsanordningerne i kædesaven. Som bruger af en kædesav skal du træffe diverse foranstaltninger, så du kan arbejde uden at komme ud for ulykker og personskader.

Et tilbageslag er konsekvensen af forkert eller fejlagtig brug. Det kan forhindres ved bestemte forholdsregler, som er beskrevet nedenfor:

■ Hold saven fast med begge hænder, så tommelfingeren og de andre fingre omslutter kædesavens greb. Din krop og dine arme skal være i en sådan position, at de kan modstå kræfterne ved kast. Hvis der træffes egnede foranstaltninger, kan brugeren modstå tilbageslagskræfterne. Giv aldrig slip på kædesaven.
■ Undgå en unormal kropsholdning, og skær ikke over skulderhøjde. Derved undgår du utilsigtet berøring med skinnespidsen, og du får bedre kontrol over kædesaven i uventede situationer.
■ Brug kun reserveskinner og savkæder, der er foreskrevet af producenten. Forkerte reserveskinner og savkæder kan medføre tilbageslag, og/eller at savkæden brister.
■ Overhold producentens anvisninger omkring filing og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag.
■ Undlad at save med spidsen af sværdet. Fare for tilbage-slag. (fig. 7)
■ Sørg for, at der ikke er søm eller metalstykker i skæreområdet. Vær særligt opmærksom på søm eller jernstykker omkring skæreområdet. Vær også forsigtig, när du saver i hårdt træ, hvor kæden kan sætte sig fast. Herved kan der ske tilbageslag.
■ Start snittet med fuld kraft, og hold altid kædesaven kørende med maks. hastighed under savningen.
■ Sørg for, at der ikke findes genstande på jorden, som du kan snuble over.

7.9 Arbejdsadfærd og -teknik

■ Arbejd kun under gode sigt- og lysforhold. Vær særlig opmærksom ifm. glathed, fugt/regn, is og sne (glidefare). ∅get glidefare findes på frisk skrællet træ (bark).

■ Arbejd aldrig på ustabil undergrund. Vær opmærksom på forhindringer i arbejdsområdet, fare for at snuble. Vær hele opmærksom på, at du står sikkert og stabilt.

■ Sav aldrig over skulderhøjde.

■ Stig aldrig op i træet med kædesaven for at udføre arbejde, hvis du ikke er udstyret med passende selesystem for menneske og maskine. Det anbefales altid at udføre arbejdet ud fra en arbejdsplatform.

■ Bøj dig ikke alt for meget fremover, når du arbejder.

■ Før kædesaven på en sådan måde, at ingen kropsdele befinder sig i savkædens forlængede drejeområde.

■ Brug kun kædesøven til at save i træ.

■ Berør ikke jorden med den igangværende savkæde.

■ Rengør området omkring snittet for fremmedlegemer som f.eks. sand, sten, søm osv. Fremmedlegemer beskadiger saveanordningen og kan føre til farlige tilbageslag (kickback) og blive slynget væk.

■ Brug et sikkert underlag til at save opskåret tømmer (helst en savbuk). Træet må ikke holdes fast med foden eller af en yderligere person.

■ Rundtømmer skal sikres, så det ikke kan rotere under snittet.

Der må aldrig arbejdes uden barkstøtte; kædesaven kan rive operatøren fremad. Brug barkstøtten ved savning i træstammer eller tykke grene. Brug af barkstøtten øger arbejdssikkerheden, reducerer personlig belastning under arbejdet, ligesom vibrationer formindskes.

- Til fælde- og afkortningssnit skal takstykket (kloanslag) anbringes på træet, der skal saves i. Det anbefales også at bruge takstykket, når tykke grene skal saves igennem.

■ Anbring takstykket fast før ethvert afkortningssnit, sav først herefter i træet med igangværende savkæde. Søven trækkes op med det bageste greb og føres med bøjlegrebet. Takstykket fungerer som drejepunkt. Der flyttes med et let tryk på bøjlegrebet. Træk da kædesaven en smule tilbage. Anbring takstykket noget lavere og træk det bageste greb op igen.

■ Vær forsigtig, hvis der saves i splintret træ. Afsavede træstykker kan rives med (fare for tilskadekomst).

■ Kædesaven kan blive stødt ind mod brugeren, när der saves med skinneoversiden, hvis savkæden sætter sig fast. Derfor skal der helst saves med skinneundersiden, da kædesaven derved trækkes væk fra kroppen og ind mod træet.

Er træ under spænding, skal der altid først saves ind på tryksiden. Først herefter kan skillesnittet gennemføres på træksiden. På den måde undgås det, at skinnen kommer i klemme.

Når der arbejdes oppe i træet, kan motorsaven falde ned. Personer kan komme alvorligt til skade, og der kan ske materielle skader. Motorsaven skal sikres med ophængsanordningen.
■ Før savkæden føres i snitområdet, kan kædesaven glide ud til siden eller komme til at springe.

⚠️ PAS PÅ

∅get fare for tilbageslag!

For at have fuldstændig kontrol over "gennemsavningen" skal modtrykket reduceres, når snittet er ved at være færdigt, uden at det faste greb omkring kædesavens håndgreb løsnes. Kontrollér, at savkæden ikke berører jorden. Når du er færdig med snittet, skal du vente, til savkæden er helt standset, før du fjerner kædesaven. Stop altid kædesavens motor, før du skifter fra træ til træ.

⚠ ADVARSEL

På grund af vibrationerne kan længere tids brug medføre dårligt blodomløb i hænderne hos brugeren (Raynauds syndrom).

Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende maskiner kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne. Hvis du observerer usædvanlig nedsat funktion, indstil straks arbejdet, og opsøg læge.

• Hold kroppen og navnlig hænderne varme, hvis det er koldt udenfor.
• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
• Sørg for minimal vibration ved regelmæssigt at vedligeholde maskinen og dens faste dele.

7.10 Restrisici

FARE

FARE FOR KVÆSTELSER!

Kontakt med savkæden kan medføre livsfarlige snitsår.

Grib aldrig ind i savkæden, mens den er i drift.

FARE FOR KAST!

Kæde og styreskinne bliver varme under driften.

Apparatet er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

Desuden kan der forefindes ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.

Tilbageværende risici kan reduceres til et minimum, hvis "Sikkerhedsanvisningerne" og "Brug i overensstemmelse med formålet" samt betjeningsvejledningen overholdes.

8. Tekniske data

Maskine uden sværd

Længde x Bredde x Højde....270 x 230 x 240 mm

Vægt utanket, uden skæreudstyr ca....3,4 kg

Vægt utanket, med skæreudstyr ca. 3,8 kg

Tank til kædesmøreolie 0,16 l

Brændstoftank indhold 0,23 l

Olie- og brændstofblanding 1:40

Snitlængde....20 cm

Sværdlængde 30 cm

Automatisk kædeoliesmøring......ja

Kædeledstykkelse 1,27 mm

Kæde type....3/8LP-40

Antal tænder drivkædehjul....6

Tanddeling drivkædehjul....3/8"

Sværdtype....AP10-40-509P

Kædehastighed maks. 21 m/s

Motor.... 1 cylinder 2 takt luftkølet

Motorcylindervolumen 25,4 cm ^3

Maks. motoreffekt iht. ISO 7293....0,7 kW

Omdrejningstal i tomgang n _0 ....3300 ± 300 min ^-1

Maksimalt omdrejningstal med skæresæt ...... 11000 min ^-1

Tændrør .... L8RTC

Lydtrykniveauet bør så vidt muligt reduceres til et niveau, der ikke påvirker brugerens sundhed, afhængigt af brugen og det arbejde, der skal udføres. Lydtryksniveauet på arbejdspladsen kan overstige 80 dB. I så fald er lydbeskyttelsesforanstaltninger obligatorisk (f.eks. høreværn).

Begræns støjudvikling og vibrationer til et minimum!

• Brug kun intakte og ubeskadigede produkter.
• Vedligehold og rengør produktet med jævne mellemrum.
• Tilpas arbejdsmåden efter produktet.
  • Overbelast ikke produktet.
• Lad i givet fald produktet blive underkastet et eftersyn.
• Sluk produktet, när det ikke benyttes.
• Brug handsker.

Målt lydtryksniveau L _pA ......99,2 dB

Usikkerhed K_pA 3 dB

Garanteret lydeffektniveau L_WA 113 dB

Målt lydeffektniveau L_WA 108,7 dB

Usikkerhed K_WA 3 dB

Vibration, forreste håndtag....8,98 m/s²

Vibration, bagerste håndtag....8,03 m/s²

Usikkerhed 1,5 m/s²

Brug høreværn.

Støjpåvirkning kan føre til høretab.

De angivne støjemissionsværdier er blevet målt iht. en standardiseret testproces og kan bruges til at sammenligne ét apparat med et andet.

De angivne støjemissionsværdier kan også bruges til at gen- nemføre en indledende vurdering af belastningen.

Advarsel:

• Støjemissionsværdierne kan afvige fra den angivne værdi, när apparatet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes.
• Forsøg at holde belastningen så lav som mulig. Eksempelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor apparatet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

9. Før ibrugtagning

1. Åbn emballagen, og tag forsigtigt maskinen ud.
2. Fjern emballagematerialet samt emballage- og transportsikringer (hvis sådanne findes).
3. Kontrollér, om leveringsomfanget er fuldstændigt.
4. Kontrollér maskinen og tilbehørsdelene for transportskader.
5. Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
6. Fjern lynguiden fra startsnoretrækket (8).

PAS PÅ

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9.1 Montering af styreskinne (2) og savkæde (1)

⚠ ADVARSEL

Fare for tilskadekomst!

Benyt altid beskyttelseshandsker, när du rører ved savkæden (1). Fare for personskade pga. skarpe tænder!

Brug kun godkendte kombinationer af savkæde (1) og styreskinne (2) (se kapitel "Godkendt skæreudstyr").

Foretag altid monteringen med motoren slukket.

Bemærk

En ny savkæde (1) udvider sig og skal efterstrammes ofte. Kontrollér kædestramningen med jævne mellemrum, og foretag justering efter behov.

Afhængig af sliddet kan styreskinnen (2) vendes.

1. Stil kædesaven på et plant, stabilt underlag.
2. Træk den forreste håndbeskyttelse (3) helt tilbage til anslag for at løsne kædebremsen. (fig. 2)
3. Fjern begge fastgørelsesmøtrikker (16) med tændrørsnøglen (20).
4. Tag kædehjulsafdækningen (17) af.
5. Drej kædestrammeskruen (23) venstream (til venstre), til kædestrammestiften (26) står ved højre anslag (fig. 3). Dette gøres ved hjælp af kærvskruetrækkeren (20).
6. Skub styreskinnens (2) langhul hen over de to udragen-de fastgørelsesbolte (29).
7. Læg savkæden (1) på kædehjulets (27) fortanding. Indfør savkæden (1) præcist i den retning, der er angivet på styreskinnen (2). I spidsen af styreskinnen (2) er der et tandhjul (30), i hvis fortanding savkæden (1) skal indsættes. (fig. 6 og 18)
8. Træk en smule i styreskinnen (2) for at forstramme savkæden (1) en smule.
9. Sæt kædehjulsafdækningen (17) på igen. Sørg for, at den indvendige kædestrammestift (26) passer i den passende boring i styreskinnen (2). Juster evt. kædestrammeskruen (23) med kærvskruetrækkeren (20).
10. Skru begge fastgørelsesmøtrikker (16) på med hånden. Vær opmærksom på, at disse endnu ikke skal spændes fast. Fastgørelsesmøtrikkerne (16) spændes først fast, när savkæden (1) er strammet.

9.2 Stramning og kontrol af savkæde (1)

ADVARSEL

Ifør dig beskyttelseshandsker! Fare for personskade pga. skarpe tænder!

Kontrollér kædestramningen med jævne mellemrum før hver ibrugtagning.

1. Inden stramningen skal man løsne begge fastgørelsesmøtrikker (16) en smule med tændrørsnøglen (20).
2. Drej kædestrammeskruen (23) med kærvskruetrækkeren (20) i urets retning for at øge stramningen.
3. Spænd begge fastgørelsesmøtrikker (16) fast med tændrørsnøglen (20).
4. Savkæden (1) skal ligge an mod sværdets underside. Kontrollér, om savkæden (1) kan trækkes manuelt ind over styreskinnen (2) (med kædebremsen løsnet trækker man den forreste håndbeskyttelse (3) bagud).

BEMARK

En ny savkæde (1) udvider sig og skal efterstrammes ofte.

9.3 Blanding af brændstof

Motoren skal drives af en brændstofblanding bestående af benzin og motorolie.

⚠ ADVARSEL

Undgå direkte hudkontakt med brændstof og indånding af brændstofdampe.

Brug kun en blanding af blyfri benzin (min. 95 RON) og speciel 2-takts-motorolie (JASO FD/ISO - L - EGD). Bland brændstofblandingen i henhold til brændstofblandingstabellen. Kom den korrekte mængde benzin og 2-takts-olie i den medfølgende blandebeholder (22) (se "Brændstof-blandingstabel"). Ryst herefter blandingsbeholderen (22) grundigt.

9.3.1 Brændstof-blandingstabel

Blandingsmetode: 40 dele benzin blandes med 1 del olie

Benzin....2-takt-olie

0,5 liter 12,5 ml

9.4 Påfyldning af brændstof (fig. 8)

ADVARSEL

Påfyld kun brændstof, när motoren er slukket og afkølet. Brandfare!

1. Rengør altid området omkring tanklukningen (13) inden påfyldning for at forhindre, at der kommer snavs ned i brændstoftanken. Dette gøres med en tør, fnugfri klud.
2. Læg apparatet på siden, så brændstof-lukningen (13) vender opad.
3. Drej brændstoflukningen (13) imod urets retning, og åbn den. Brændstoflukningen (13) er forbundet med en tabsbeskyttelse i brændstoftanken og kan således ikke falde ned.
4. Fyld brændstofblandingen i brændstoftanken. Undgå at spilde brændstof under påfyldningen, og undlad at fylde brændstoftanken til randen.
5. Tør straks spildt brændstof op.
6. Drej brændstoflukningen (13) i urets retning for at lukke den til.

BEMARK

Efter hver brændstofpåfyldning skal man også kontrollere kædeolien.

9.5 Aftapning af brændstof

Tøm kun brændstoftanken udendørs eller i rum med god ventilation. Vær opmærksom på, at der ikke trænger brændstof ned i jorden (miljøbeskyttelse). Brug kun egnet underlag.

1. Hold en opsamlingsbeholder ind under brændstoftanken.
2. Skru brændstoftankdækslet (13) af, og fjern det.
3. Lad al benzin-/olieblandingen løbe af.
4. Skru brændstoftankdækslet (13) fast igen med hånden.

9.6 Påfyldning af kædeolie (fig. 8)

⚠ ADVARSEL

Påfyld kun savkædeolie, när motoren er slukket og afkølet. Brandfare!

Arbejd aldrig uden kædesmøring! Hvis savkæden (1) løber tør, ødelægges skæreudstyret uopretteligt i løbet af kort tid. Inden påbegyndelse af arbejdet skal man altid kontrollere kædesmøringen.

BEMARK

Brug kun savkædeolie. Fortrinsvis biologisk nedbrydelig olie. Undlad brug af spildolie mv.

Under arbejdet skal man kontrollere, om kædesmøringen fungerer.

1. Rengør altid området omkring kædeolielukningen (11) inden påfyldning, så der ikke kommer smuds ned i kædeolietanken. Dette gøres med en tør, fnugfri klud.
2. Læg apparatet på siden, så kædeolie-lukningen (11) vender opad.
3. Drej kædeolie-lukningen (11) imod urets retning, og åbn den. Kædeolielukningen (11) er forbundet med en tabsbeskyttelse i kædeolietanken og kan således ikke falde ned.
4. Kom bio-kædeolie i kædeolietanken. Undgå at spilde kædeolie under tankningen, og undlad at fylde kædeolietanken til randen.
5. Tør straks spildt kædeolie op.
6. Drej kædeolielukningen (11) i urets retning for at lukke den til.

10. Ibrugtagning

⚠ FORSIGTIG

Overhold gældende lovgivning vedr. støjbeskyttelse.

Inden hver ibrugtagning af apparatet skal man kontrollere følgende:

• at drivmiddelsystemet er tæt;
- at beskyttelsesanordningerne og skæreanordningen er i fejlfri tilstand og intakte;
• at samtlige forskruninger sidder ordentligt fast;
- at alle dele går let og ubesværet.

Arbejdsinstrukser

Sørg for at blive fortrolig kædesaven inden ibrugtagningen.

10.1 Start of motor

! PAS PÅ

Motoren skal fjernes mindst 3 meter fra tankningsstedet, før den startes (fig. 9).

Træk altid startsnoretrækket (8) lige ud. Hold fast i startsnoretrækkets greb (8), når startsnoretrækket (8) trækker sig indigen. Lad aldrig startsnoretrækket (8) springe tilbage af sig selv.

Stil gashåndtaget (5), så snart motoren starter. Sørg for, at motoromdrejningstallet er faldet til tomgang, før du løsner kædebremsen (skub den forreste håndbeskyttelse (3) tilbage).

Der må kun trækkes koldstartarmen (chokeren) (14) i forbindelse med start.

10.1.1 Start af kold motor

ADVARSEL

Inden hver ibrugtagning skal man aktivere kædebremsen (pres forreste håndbeskyttelse (3) frem).

! PAS PÅ

Lad aldrig startsnoretrækket (8) springe tilbage af sig selv. Dette kan medføre skader.

1. Fjern styreskinnens (21) ofdækning.
2. Stil kædesaven på et stabilt og plant underlag. Savkæden (1) må da ikke røre ved jorden.
3. Tryk den forreste håndbeskyttelse (3) fremad, til den går i indgreb. Savkæden (1) blokeres af kædebremsen.
4. Tryk 7 gange på brændstofpumpen "Primer" (4). (fig. 1)
5. Træk koldstartarmen (chokeren) (14) ud. (fig. 10.2)
6. Hold kædesaven fast i det forreste håndtag (12), og træk startsnoretrækket (8) langsomt ud, til den første modstand mærkes.
7. Træk nu hurtigt i startsnoretrækket (8), til motoren går i gang. Skulle motoren ikke starte, gentages processen. Så længe koldstartarmen (chokeren) (14) er trukket ud, vil motoren kun starte kortvarigt og går derefter ud igen.
8. Så snart motoren er gået ud, aktiverer man spærrek- nappen til gasregulatoren (7) og gashåndtaget (5) på samme tid. Koldstartarmen (chokeren) (14) springer automatisk i driftsstillingen "Varmstart". (fig. 10.1)
9. Træk derefter igen hurtigt i startsnoretrækket (8), til motoren starter.

Hvis motoren ikke starter efter flere forsøg, henvises til kapitlet "Fejlfinding".

BEMARK

Ved høje udetemperaturer kan det ske, at motoren skal startes uden koldstartarm (choker) (14), selv om motoren er kold!

• Løsn kædebremsen ved at trække den forreste håndbeskyttelse (3) tilbage. (fig. 2)
• FORSIGTIG! Kædebremsen er nu løsnet. Hvis man aktiverer gashåndtaget (5) sammen med spærreknappen til gasregulatoren (7), starter savkæden (1).

10.1.2 Start of varm motor

(Apparatet har været stoppet i mindre end 15–20 minutter.)

ADVARSEL

Inden hver ibrugtagning skal man aktivere kædebremsen (pres forreste håndbeskyttelse (3) frem).

1. Tryk den forreste håndbeskyttelse (3) fremad, til den går i indgreb. Savkæden (1) blokeres af kædebremsen.
2. Der skal ikke trækkes i koldstartarmen (chokeren) (14) ved start af varm motor.
3. Hold kædesaven fast i det forreste håndtag (12), og træk startsnoretrækket (8) langsomt ud, til den første modstand mærkes.
4. Træk derefter raskt i startsnoretrækket (8). Apparatet bør starte efter 1-2 træk. Hvis apparatet stadig ikke starter efter 6 træk, skal man gentage proessen under "Start af kold motor".

10.2 Stop af motoren

10.2.1 Nødstop-sekvens

Hvis det er nødvendigt at stoppe apparatet med det samme, skal man trykke Tænd/Sluk-knappen (15) i stilling "0" og holde den inde i denne stilling, indtil motoren er standset.

10.2.2 Normal sekvens

1. Slip gashåndtaget (5). Motoren overgår til tomgangs-hastighed.
2. Tryk Tænd/Sluk-knappen (15) i stilling "0", og hold den inde i denne stilling, indtil motoren er standset.

10.3 Drift i tomgang

! PAS PÅ

I tomgang skal savkæden (1) stå stille.

BEMARK

Hvis savkæden (1) kører i tomgang, eller motoren stopper af sig selv, når gashåndtaget slippes, skal man justere karbura - toren (se kapitel "Vedligeholdelse af karburatorindstillinger").

1. Løft kædesøven.
2. Hold fast i det forreste håndtag (12) med venstre hånd.
3. Hold fast i det bageste håndtag (6) med højre hånd. Herved hviler håndballerne på spærreknappen til gasregulatoren (7), og pegefingeren aktiverer gashåndtaget (5).
4. Motoren kører i tomgang, när gashåndtaget (5) aktiveres én gang.
5. Lad motoren varme op et lille stykke tid.

10.4 Kontrol og indstilling af kædesmøring

! PAS PÅ

• Arbejd aldrig uden kædesmøring! Hvis savkæden (1) løber tør, ødelægges skæreudstyret uopretteligt i løbet af kort tid.
• Inden påbegyndelse af arbejdet skal man altid kontrollere kædesmøringen.

Bemærk

Brug kun savkædeolie, fortrinsvis biologisk nedbrydelig olie. Undlad brug af spildolie mv.

Hold kædesaven kørende med det mellemste omdrejningstal over en afsavet træstub eller et passende underlag. Hvis smøringen er tilstrækkelig, dannes der en tynd oliefilm på træstubben eller underlaget.

• Om nødvendigt kan kædesmøringen øges eller formindskes ved hjælp af oliereguleringsskruen (32) (fig. 11).
• Dette gøres ved hjælp af den medfølgende kærvskruetrækker (20):

- Tryk først oliereguleringsskruen (32) ind, og drej den dernæst i urets retning for at reducere kædesmøringen.

- Tryk først oliereguleringsskruen (32) ind, og drej den dernæst imod urets retning for at øge kædesmøringen.

10.5 Kontrol af kædebremse

⚠ ADVARSEL

Kædebremsen skal kontrolleres før hver ibrugtagning.

Kædebremsen bremser omgående savkæden (1) i tilfælde af tilbageslag.

1. Sørg for, at den forreste håndbeskyttelse (3) er fri for smuds og let kan bevæge sig.
2. Start kædesaven, og accelerer savkæden (1) til maks. hastighed (fuld gas).
3. Aktiver den forreste håndbeskyttelse (3), mens savkæden (1) kører. Kædebremsen skal omgående bremse og blokere savkæden (1) ved maks. hastighed.

ADVARSEL

Forøget motorhastighed over for lang tid med blokeret kædebremse beskadiger motoren og kædedrevet.

Hvis savkæden (1) alligevel bevæger sig, skal man kontakte kundeservice.

11. Anvendelse

11.1 Afgreningsarbejde

• Vær som hovedregel opmærksom på faren fra tilbageslående grene.
• Stå ikke på den stamme, du afgrener.
  • Undlad at save med skinnespidsen. (fig. 7)
• Sav aldrig flere grene på én gang.
• Understøt så vidt muligt kædesaven med barkstøtten (24) under afgreningen.
• Ved slutningen af snittet skal du sørge for, at kædesaven kan svinge igennem grundet sin egenvægt. Den understøttes ikke længere i snittet, hvorfor du skal holde tilsvarende imod.
• Sørg for at stå fast, stabilt og sikkert under afgreningen.

11.1.1 Afgreningsarbejde i delstykker

Afkort lange og/eller tykke grene, inden du foretager det endelige skillesnit. Ellers risikerer du, at savkæden (1) fastklemmes.

11.1.2 Bearbejdning af træ, som står under spænding

Den rigtige rækkefølge, når du bearbejder træ, der er under spænding, skal overholdes nøje. Ellers kan savkæden (1) blive fastklemt, eller der kan forekomme tilbageslag.

Er træ under spænding, skal der altid først saves ind på tryksiden. Først herefter kan skillesnittet gennemføres på træksiden. (fig. 24)

På denne måde undgås det, at savkæden (1) sætter sig fast.

⚠ PAS PÅ

Materielle skader!

Liggende træ må ikke røre ved jorden på undersiden af snitstedet, da savkæden (1) ellers kan blive beskadiget.

Tilbagestød

- Hvis savkæden (1) fastklemmes ved styreskinnens (2) overkant, kan kædesaven støde hurtigt og ukontrolleret tilbage i retning mod brugeren.

Indtrækning

- Hvis savkæden (1) fastklemmes ved styreskinnens (2) underkant, kan kædesaven hurtigt og ukontrolleret trække sig tilbage i retning væk fra brugeren.

Sikkert arbejde

• Hold apparatet i god brugstilstand for at forebygge personskader.
• Hvis apparatet er faldet på jorden, skal man inspicere det for betydelige skader eller defekter.
• Brug ikke apparatet, hvis du står på en stige eller i en usikker position.
• Lad dig ikke friste til at udføre et uovervejet snit. Herved risikerer du at udsætte dig selv og andre for fare.
• Skift arbejdsstilling med jævne mellemrum. Langvarig brug af apparatet kan føre til vibrationsrelaterede kredsløbssygdomme i hænderne. Du kan dog forlænge brugsperioden ved at bruge egnede handsker eller holde regelmæssige pauser. Vær opmærksom på, at dit personlige anlæg for dårlig blodcirkulation, lave udetemperaturer eller høje gribekræfter under arbejdet reducerer brugsperioden.

11.2 Træstamme er bøjet nedad

1. Sav først aflastningssnittet 1 (ca. 1/3 af stammens diameter) på tryksiden.
2. Udfør dernæst skillesnittet 2 (ca. 2/3 af stammens diameter) på træksiden.

11.3 Træstamme er bøjet opad

1. Sav først aflastningssnittet 1 (ca. 1/3 af stammens diameter) på tryksiden.
2. Udfør dernæst skillesnittet 2 (ca. 2/3 af stammens diameter) på træksiden.

11.4 Brug af træskæringssav til træsnit i kombination med tovklatreteknik

I dette tillæg gives passende arbejdsmetoder for at reducere faren for personskader under brug af kædesave, når der arbej des i højden med reb og bærerem. Selvom det kan tjene som retningslinjer og uddannelsesmateriale, må det ikke ses som erstatning for formel uddannelse. De retningslinjer, der gives i dette tillæg, tjener kun som eksempel på god arbejdsmetode. Der kan være gældende nationale eller andre bestemmelser, der kan være strengere.

Brugeren af en kædesav til træpleje, der arbejder i højden med reb og bærerem, bør aldrig arbejde alene. En medarbejder på jorden, der er uddannet i passende nødprocedurer, bør være til stede og hjælpe brugeren.

Brugeren skal være uddannet i almene, sikre klatre- og arbejdspositioneringsteknikker og skal være udstyret med bærerem, reb, slynger, karabinhager og andet udstyr med henblik på at kunne indtage sikre og korrekte arbejdsstillinger for både sig selv og saven.

Nationale love og forskrifter skal altid overholdes nøje.

Dette tillæg omhandler hverken teknikker til kontrol af grene og kviste, der er blevet afsavet af kædesaven, ligesom det heller ikke omfatter de allerede omtalte punkter til sikker brug.

11.4.1 Generelle krav

Brugeren af en kædesav til træpleje, der arbejder i højden med reb og bærerem, bør aldrig arbejde alene. En medarbejder på jorden, der er uddannet i passende nødprocedurer, bør være til stede og hjælpe brugeren.

Brugeren skal være uddannet i almene, sikre klatre- og arbejdspositioneringsteknikker og skal være udstyret med bærerem, reb, slynger, karabinhager og andet udstyr med henblik på at kunne indtage sikre og korrekte arbejdsstillinger for både sig selv og saven.

11.4.2 Forberedelse inden brug af træbeskæringssøven oppe i træet

Kædesaven skal kontrolleres, tankes, startes og køres varm op af medarbejderen på jorden og derefter slukkes, før den hejses op til brugeren i træet.

Kædesaven skal være forsynet med en passende slynge så den kan fastgøres til brugerens bærerem (fig. 13):

• Slyngen skal fastgøres til ophængsanordningen (19) på bagsiden af saven (fig. 12).
• Der skal tilvejebringes passende karabinhager for at muliggøre indirekte (dvs. gennem slyngen) og direkte (dvs. til kædesavens ophængsanordning (19)) fastgørelse af saven til brugerens bærerem.
• Vær omhyggelig med at fastgøre kædesaven forsvarligt, när den trækkes op mod brugeren (fig. 14).
• Det skal sikres, at kædesaven er fastgjort til bæreremmen, inden den løsnes fra løfterebet.

Muligheden for at fastgøre kædesaven direkte til bæreremmen reducerer risikoen for, at udstyret beskadiges under bevægelsen i træet. Kædesaven skal altid være slukket, når den er fastgjort direkte til bæreremmen.

Kædesaven bør kun sættes på de anbefalede ophængsanordninger på seleremmen. Disse kan befinde sig i midten (for eller bag) eller på siderne. Kædesaven skal såvidt muligt anbringes i det midterste bageste midtpunkt af bæreremmen for at holde den på afstand af klatrereb og for at centrere vægten direkte under brugerens rygsøjle.

Hvis kædesaven flyttes fra én ophængsanordning til en anden, skal brugeren forvisse sig om, at kædesaven er sikret i den nye position, før den løsnes fra den tidligere ophængsanordning.

11.5 Brug af kædesaven oppe i træet

En analyse af uheld med disse kædesave under træbeskæringsarbejde viser, at hovedårsagen er forkert og enhåndet brug af kædesaven. Ved de fleste ulykker indtager brugerne ikke en sikker arbejdsstilling, der gør det muligt for ham/hende at holde kædesaven i begge håndtag, hvilket resulterer i en øget fare for personskader som følge af:

• manglende fast greb under kædesavens tilbageslag;
• manglende kontrol over kædesaven, hvilket gør det lettere for saven at komme i kontakt med klatrereb og brugerens krop (især venstre hånd og arm);
• tab af kontrol pga. en usikker arbejdsstilling og dermed kontakt med kædesaven (uventede bevægelser under arbejdet med kædesaven).

11.6 Sikret arbejdsposition när saven holdes med begge hænder

For at kunne holde kædesøven med begge hænder bør brugerne som hovedregel forsøge at indtage en sikker arbejdstilling, hvor saven styres som følger:

• i hoftehøjde under savning af vandrette stykker;
• i mavehøjde under savning af lodrette stykker.

Hvis brugeren arbejder tæt på den lodrette stamme med lave sidekræfter i forhold til arbejdsstillingen, kan et sikkert fodfæste være tilstrækkeligt til en sikker arbejdsstilling. Men når brugeren bevæger sig væk fra stammen, skal han/hun træffe yderligere foranstaltninger for at afhjælpe eller modvirke de tiltagende sidekræfter, f.eks. ved at føre hovedrebet via en ekstra ophængsanordning eller ved at bruge en justerbar slynge, der fører fra selegrejet til en ekstra ophængsanordning (fig. 15 og 16).

11.6.1 Start af træbeskæringssaven oppe i træet

Når kædesaven startes oppe i træet, skal brugeren:

• aktivere kædebremsen inden igangsætning (pres forreste håndbeskyttelse (3) frem).
• holde kædesøven til højre eller venstre for kroppen:
• holde kædesaven på sin venstre side med sin venstre hånd på det forreste greb, og kædesaven vendt bort fra kroppen, mens starttovet holdes i højre hånd.
• holde kædesaven på sin højre side med sin højre hånd på et af de to greb, og kædesaven vendt bort fra kroppen, mens starttovet holdes i venstre hånd.

Kædebremsen skal altid være aktiveret, inden den kørende kædesøv nedsænkes i bærerebet.

Inden vanskeligt savearbejde bør brugeren altid kontrollere, at kædesøven har tilstrækkelig med brændstof.

11.6.2 Enhåndet brug af kædesaven

Brugeren bør ikke benytte kædesøven til træpleje med én hånd i ustabile arbejdsstillinger eller i stedet for en håndsav til afsavning af grenspidser med lille diameter.

Kædesave til træpleje bør kun bruges enhåndet, hvis

a. det ikke er muligt for brugeren at indtage en arbejdsstilling, der muliggør brug af begge hænder;
b. det er nødvendigt at sikre arbejdsstillingen med den ene hånd;
c. kædesaven bruges i en helt udstrakt kropsholdning, vinkelret på og uden for af linje i forhold til brugerens krop.

Brugeren bør aldrig:

• save med tilbageslagsområdet ved spidsen af kædesavens styreskinne (2);
  • holde fast i den gren, der saves i;
• forsøge at fange nedfaldende dele.

11.6.3 Frigørelse af en fastklemt kædesav

Hvis kædesaven sætter sig fast under savningen, skal brugeren:

1. slukke for kædesøven og fastgøre den sikkert mod træets inderside (dvs. ind mod træstammen) eller til et separat værktøjsreb;
2. trække kædesøven ud af hakket, mens grenen løftes mest muligt.
3. evt. bruge en håndsav eller en anden kædesav til at frigøre den fastklemte kædesav, idet der saves mindst 30 cm væk fra den fastklemte kædesav.

Uanset om der bruges en hånd- eller kædesav til at frigøre en fastklemt kædesav, skal snittene til frigørelse af kædesaven altid foretages på ydersiden (i retning mod grenspidserne), så kædesaven ikke rives med af de afsavede dele og der med komplicerer situationen yderligere.

12. Transport

• Påsæt altid styreskinnens (21) afdækning under transport.
• Inden hver transport skal kædesaven slukkes, også over korte afstande. Under transport (også i køretøjer) skal maskinen sikres, så den ikke kan vælte, for at undgå tab af brændstof, skader eller personskader.
• Aktiver kædebremsen (pres forreste håndbeskyttelse (3) frem).
• Apparatet må kun bæres i det forreste håndtag (12). Styreskinnen (2) skal da vende bagud, væk fra kroppen.
• Sørg for at holde den varme lyddæmper (18) på afstand af kroppen. Fare for forbrænding! (fig. 23)

Sluk altid for apparatet inden rengøringsarbejde, og tag tændrørshætten (35) af.

(se afsnit 13.4 Vedligeholdelse af tændrør (34)).

Bemærk

Efter hver brug skal apparatet rengøres grundigt.

Der må kun udføres det rengørings- og vedligeholdelsesarbejde, som er beskrevet i denne brugsanvisning. Alt yderligere arbejde skal udføres af fagfolk.

Vedligeholdelsesarbejde skal udføres regelmæssigt (se kapitel "Vedligeholdelsesintervaller").

13.1 Rengøring af motorenhed

⚠ ADVARSEL

Fare for forbrænding!

Undgå at røre ved varme lyddæmpere, cylindre eller køleribber.

• Hold såvidt muligt beskyttelsesanordninger, luftslidser og motorhuset fri for støv og snavs. Udblæs med trykluft med lavt tryk.
• Rengør apparatet med en fugtig klud og noget skyllemiddel med jævne mellemrum. Sørg for, at vand ikke kan trænge ind i maskinen.

13.2 Rensning af luftfilter (33) (fig. 17)

Snavsede luftfiltre forringer motorydelsen, fordi karburatoren forsynes med for lidt luft.

Regelmæssig kontrol er derfor nødvendigt. Luftfilteret (33) bør kontrolleres med jævne mellemrum og rengøres efter behov.

Er luften meget støvet, skal luftfilteret (33) kontrolleres oftere.

1. Løsn lukningen for luftfilterafdækningen (10) ved at dreje den imod urets retning.
2. Fjern luftfilterafdækningen (9).
3. Fjern luftfilteret (33).
4. Rengør luftfiltret (33) via udbankning eller udblæsning (med trykluft).

Samlingen foretages i omvendt rækkefølge.

⚠ PAS PÅ

Rengør aldrig luftfilteret (33) med benzin eller brændbare opløsningsmidler.

13.3 Rengøring af kædedrev

ADVARSEL

Fare for tilskadekomst!

Benyt altid beskyttelseshandsker, när du rører ved savkæden (1). Fare for personskade pga. skarpe tænder!

Bemærk

Rengør kædedrevet efter hver brug.

1. Stil kædesaven på et plant, stabilt underlag.
2. Træk den forreste håndbeskyttelse (3) helt tilbage til anslag for at løsne kædebremsen. (fig. 2)
3. Skru kædestrammeskruen (23) med kærvskruetrækkeren (20) imod urets retning for at reducere stramningen.
4. Fjern begge fastgørelsesmøtrikker (16) med tændrørsnøglen (20).
5. Tag kædehjulsafdækningen (17) af.
6. Tag forsigtigt savkæden (1) af styreskinnen (2) og kædehjulet (27).
7. Fjern styreskinnen (2). Rengør disse med en pensel.
8. Rengør nu hele kædedrevsområdet og kædehjulsafdækningen (17) grundigt med en pensel eller via udblæsning (med trykluft).

Samlingen foretages i omvendt rækkefølge.

13.4 Vedligeholdelse af tændrør (34) (fig. 19/20)

1. Afmonter luftfiltret (33), som beskrevet under 13.2 "Rengøring af luftfilter (33)".
2. Fjern tændrørshætten (35) ved at dreje det til venstre og højre, samtidigt med at du trækker i det. Tændrørsstikket (35) må kun holdes og trækkes i selve stikket. Der må aldrig trækkes i kablet!
3. Løsn tændrøret (34) med den medfølgende tændrørsnøgle (20).
4. Samlingen foretages i omvendt rækkefølge.

Elektrodeafstand = 0,6 - 0,7 mm (afstand mellem de elektroder, mellem hvilke der genereres tændgnister). Kontrollér tændrøret (34) første gang for tilsmudsning efter 10 driftstimer, og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret (34) for hver 50 driftstimer.

13.5 Vedligeholdelse af kædesmøring

- Se kapitel "Kontrol og indstilling af kædesmøring".

13.6 Vedligeholdelse karburatorindstillinger

- Hvis savkæden (1) kører i tomgang, eller motoren stopper af sig selv, när gashåndtaget slippes, skal man justere karburatoren.

Bemærk

Få karburatorindstillingerne (f.eks. omdrejningstal i tomgang) foretaget, men kun af en kvalificeret fagmand, for at undgå motorskader.

13.7 Vedligeholdelse af styreskinne (2)

• Fjern evt. opståede grater fra skinnekanten ved hjælp af en metalfil.
• Rengør styreskinnens (2) rille ved hjælp af en pensel eller med trykluft (fig. 21). Udskift styreskinnen (2), så snart føringsrillen (28) er slidt.
• Drej styreskinnen (2) efter hver brug for at sikre jäevn slitage.
• Kontrollér, at tandhjulet (30) i spidsen af styreskinnen (2) går let og ubesværet. Smør det evt. med lejeolie. Kom en smule lejeolie i smøreåbningen (31). (fig. 21).

13.8 Kontrol af kædebremse

Se afsnit 10.5 "Kontrol af kædebremse"

ADVARSEL

FARE FOR TILBAGESLAG!

En ikke-fungerende kædebremse øger risikoen for tilbage-slag.

Kontrollér kædebremsen med jævne mellemrum.

En funktionel kædebremse er afgørende for din sikkerhed.

13.9 Stramning og kontrol af savkæde (1)

Se afsnit 9.2 "Stramning og kontrol af savkæde (1)"

13.10 Opslibning og pleje af savkæde (1)

⚠ ADVARSEL

Fare for tilskadekomst!

Benyt altid beskyttelseshandsker, när du rører ved savkæden (1). Fare for personskade pga. skarpe tænder!

Bemærk

En optimalt plejet og opslebet savkæde (1) reducerer den fysiske belastning, sliddet og giver et godt snitresultat.

Savkæden (1) skal rengøres, plejes og opslibes med jævne mellemrum.

Kontrollér savkæden (1) for revner og beskadigede nitter med jævne mellemrum.

For at give et sikkert greb under slibningen kan man fastgøre en bænksliber på bænkslibe-hjælpemidlet.

Brug kun specielle savkæde-rundfiler med ∅ 4,8 mm (3/16") til den medfølgende savkæde (1).

I et slibesæt findes der detaljerede oplysninger om slibeprocessen.

Alternativt kan du bruge en elektrisk kædeslibemaskine og følge producentens anvisninger.

Hvis man er i tvivl mht. udførelse af arbejdet, skal man udskifte savkæden (1).

Få evt. savkæden (1) opslébet på et professionelt værksted.

• Nødvendigt tilbehør (medfølger ikke):
• Savkæde-rundfil ∅ 4,8 mm (3/16")
• Fladfil
• Dybdebegrænsningslære
• Der må kun files i fremad-retning, til fjernelse af materiale.
• Der skal files med en opslibningsvinkel på ca. 25° ved en stigning på 10° i forhold til styreskinnen (2).
• Kontrollér afstanden til dybdebegrænsningen med en dybdebegrænsningslære.
• Den rigtige afstand til dybdebegrænsningen bør være 0,6 mm (0,024").

13.11 Vedligeholdelsesintervaller

For at sikre en lang levetid samt undgå skader og sikre fuld funktion af sikkerhedsudstyret skal vedligeholdelsesarbejdet, der beskrives i det følgende, gennemføres med regelmæssige mellemrum. Garantikrav anerkender kun, hvis dette arbejde udføres regelmæssigt og korrekt. Overholdes dette ikke, er der fare for uheld!

Brugere af kædesave må kun udføre det vedligeholdelses- og plejearbejde, der er beskrevet i denne brugsanvisning.

Alt andet arbejde må kun udføres på et professionelt værksted.

Generelt Hele træbeskæringssaven Rengøres udvendigt og kontrolleres for skader. Iværksæt straks korrekt reparation, hvis der konstateres skader.
Før ibrugtagning Savkæde Kontrollér for skader og skørphed.Kontrollér kædestramning.
Dagligt Luftfilter Rengøring
Hver uge	Ventilatorhus	Rengøres for at sikre korrekt køleluftføring
	Tændrør Kontrolleres, fornys evt.
	Lyddæmper	Kontrolleres for tilstopning
	Kædefanger	Kontrolleres for beskadigelser, fornys evt.
	Skruer og møtrikker	Kontrolleres for tilstand og fast montering
Hver 3. måned	SugehovedBrændstof-, kædeolietank	UdskiftningRengøring
Opbevaring	Hele træbeskæringssaven	Rengøres udvendigt og kontrolleres for beskadigelserOrganisér straks en korrekt reparation, hvis den er beskadiget
	Savkæde og -skinne	Afmonteres, rengøres og smøres med et tyndt lag olieStyreskinnens føringsrille rengøres
	Brændstof-, kædeolietank	Tømmes og rengøres
	Karburator	Tomkørsel

13.12 Vigtig oplysning ifm. reparation

Ved returnering af maskinen til reparation skal man være opmærksom på, at maskinen af sikkerhedsmæssige årsager er tømt for olie- og brændstof, før den sendes til servicestationen.

13.13 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Savkæde, styreskinne, kædeolie, motorolie, barkstøtte, kædefanger, tændrør, luftfilter, brændstofffilter, kædeoliefilter

* følger ikke nødvendigvis med leverancen!

Godkendt skæreudstyr

Savkæde

Kangxin 3/8LP-40....7910100739

Oregon 91P040X....3910102032

Styreskinne

Kangxin AP10-40-509P....7910100740

Oregon 100SDEA041 7910100744

14. Opbevaring

Tændrørsnøglen / kærvskruetrækkeren (20) kan opbevares på siden af styreskinnens (21) afdækning.

Påsæt altid styreskinnens afdækning (21) under opbevaring.

Tøm olie- og/eller brændstoftanken fuldstændigt.

ADVARSEL

Fjern ikke benzinen i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosioner eller brand.

- Start motoren, og lad den køre, indtil resten af benzinen er brugt op.

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar og brug ikke kædesaven ved temperaturer under 0 °C!

Opbevar aldrig kædesaven længere end 30 dage uden at følge nedenstående punkter.

Følg rengørings- og vedligeholdelsesanvisningerne, inden du oplagrer din maskine!

14.1 Oplagring af kædesøven:

Hvis du oplagrer en kædesav længere end 30 dage, skal den forberedes til det. Ellers fordamper den resterende brændstof i karburatoren og efterlader et gummiagtigt bundfald. Det kan vanskeliggøre start og medføre dyre reparationsarbejder.

1. Tag langsomt låget (13) af brændstoftanken for at aftappe eventuelt tryk i tanken. Tøm tanken forsigtigt.
2. Start motoren, og lad den køre, indtil kædesaven stopper. Dette fjerner brændstof fra karburatoren.
3. Lad motoren køle af (ca. 5 minutter).
4. Fjern tændrøret (34).
5. Hæld 1 teske ren 2-taktsolie i forbrændingskammeret. Træk gentagne gange langsomt i startsnoretrækket (8) for at coate de interne komponenter. Isæt tændrøret (34) igen.

Kædesaven skal opbevares et tørt sted og i sikker afstand fra eventuelle antændelseskilder, f.eks. ovne, varmtvandskedler med gas, gastørresystemer osv., utilgængeligt for børn.

Påsæt altid styreskinnens afdækning (21), hvis savkæden (1) og styreskinnen (2) ikke er afmonteret

14.2 Fornyet ibrugtagning af kædesaven

1. Fjern tændrøret (34).
2. Træk raskt i startsnoretrækket (8) for at fjerne overskydende olie fra forbrændingskammeret.
3. Rens tændrøret (34), og vær opmærksom på den korrekte elektrodeafstand på tændrøret (34), eller isæt et nyt tændrør (34) med den korrekte elektrodeafstand.
4. Forbered kædesaven til drift.
5. Fyld tanken op med den rigtige olie- og brændstofblanding (1:40).

14.3 Opbevaring af brændstof

Brændstoffer kan kun opbevares i begrænset tid. Brændstof og brændstofblandinger ældes som følge af fordampning, især hvis de udsættes for høje temperaturer. Brændstof og brændstofblandinger, der opbevares for længe, kan således føre til startproblemer og motorskader. Køb kun så meget brændstof, som der er brug for til et par måneder. Opbrug brændstof, der er blandet ved højere temperaturer, i løbet af 6-8 uger.

Opbevar kun brændstof i godkendte beholdere, som skal lagres tørt, køligt og sikkert!

ADVARSEL

Undgå kontakt med hud og øjne!

Mineralolieprodukter, også olietyper, affedter huden. Huden udtørrer ved gentagen og længerevarende kontakt. Dette kan føre til forskellige hudsygdomme. Desuden er allergiske reaktioner bekendt.

∅jenkontakt med olie fører til irritationer. Ved øjenkontakt - skyl straks det pågældende øje med rent vand. Forsvinder irritationen ikke, skal du gå til læge med det samme!

Oplysninger om emballage

Emballagematerialerne er genanvendelige. Emballage skal altid bortskaffes jf. gældende miljøregler.

Informationer om muligheder for bortskaffelse af gamle apparater fås ved henvendelse til kommunen.

Brændstof og olie

• Inden apparatet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

16. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Motoren starter ikke, eller den er startet, men kører ikke videre.	Forkert startprocedure. Læs anvisningerne i denne vejledning.
	Forkert indstillet karburatorblanding.	Karburatoren skal justeres af en autoriseret kundeservice.
	Tilsodet tændrør. Rens/juster tændrøret, eller isæt et nyt.
	Tilstoppet brændstofffilter. Udskift brændstofffilteret.
Motoren starter, men den kører ikke med fuld ydeevne	Snavset luftfilter.	Tag filteret ud, rengør det, og isæt det igen.
	Forkert indstillet karburatorblanding.	Karburatoren skal justeres af en autoriseret kundeservice.
Motoren hakker	Forkert indstillet karburatorblanding.	Karburatoren skal justeres af en autoriseret kundeservice.
Ingen ydelse ved belastning	Forkert indstillet tændrør.	Rens/juster tændrøret, eller isæt et nyt.
Motor kører i hak	Forkert indstillet karburatorblanding.	Karburatoren skal justeres af en autoriseret kundeservice.
For meget røg.	Forkert brændstofblanding.	Brug den rigtige brændstofblanding (forhold 1:40).
Ingen ydelse ved belastning	Kæde stump eller kæde løs	Opslib kæde, eller påsæt ny kæde. Stram kæde.
Motor drukner	Benzintank tom eller brændstofffilteret i tanken forkert placeret	Fyld benzintank.Fyld benzintank helt op, eller placer brændstofffilter i anderledes i benzintanken.
Utilstrækkelig kædesmøring (sværd og kæde bliver meget varme)	Kædeolietank tom	Fyld kædeolietank op.
	Olieåbninger er tilstoppede	Rens smørehullet i sværdet.Rens sværdets rille.

17. Garantibevis

Kære kunde,

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations- / monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Tjeneste-Hotline (DK):

00800 4003 4003

(0,00 €/Min.)

Tjeneste-mail (DK):

[e-mail]

Tjeneste Adresse (DK):

Sotek

Charlottevej 30 E

DK - 4270 Hong

PDF ONLINE www.lidl-service.com

Med QR-koden kan du få direkte adgang til Lidl-service-siden (www.lidl-service.com) og åbne din betjeningsvejledning ved at indtaste artikelnummeret (IAN) 422495_2210.
