BRUGSANVISNING PSTD 800 F5 PARKSIDE

oversættelse af den originale brugsanvisning

GB MT

Jigsaw

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse.... 136

Sikkerhedsanvisninger.... 137

Sikkerhedsanvisningernes betydning.... 137

Billedtegn og symboler.... 137

Generelle advarsler for elværktøjer.....137

Sikkerhedsanvisninger til save, der bevæges frem og tilbage.... 139

Restrisici.... 139

Forberedelse....139

Betjeningselementer.... 139

Montering og afmontering af glidesko....140

Montering og afmontering af savklinge.... 140

Brugen af parallelanslag.... 140

Geringssnit....141

Ekstern støvudsugning.... 141

Montering og afmontering af beskyttelsesskærmen....141

Montering og afmontering af anti-splintsystem....141

Drift....141

Anvisninger for savning....141

Tænd og sluk.... 142

Transport....142

Bortskaffelse/miljøbeskyttelse......143

Fejlsøgning.... 143

Service.... 143

Garanti.... 143

Reparationsservice.... 145

Oversættelse af den originale EU-overensstemmelseserklæringen.....146

Eksploderet tegning....151

Indledning

Tillykke med købet af din nye stiksav (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelser:

- Savning af plast, træ og letmetal med fast støtte

- Savning af lige og buede snit samt ge-ringssnit (kun træ og plast) op til 45°

- Brug kun apparatet i tørre rum.

Vær opmærksom på henvisningerne til savklingetyper.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• 1 Indvendig sekskantnøgle

• Anti-splintsystem (færdigsamlet)
- Glidesko (færdigsamlet)
- Beskyttelsesskærm (færdigsamlet)
- Sugestuds (færdigsamlet)
- Reduktionsstykke
- Parallelanslag
- oversættelse af den originale brugsanvisning

Oversigt

Billeder af produktet finder du på den forreste og bageste udfoldningsside.

1 Drejehjul
2 Låseknap
3 Tænd-/sluk-kontakt
4 Håndtag (Isoleret gribeflade)
5 Indvendig sekskantnøgle
6 Holder (Indvendig sekskantnøgle)
7 Nettislutningsledning
8 Reduktionsstykke
9 Sugestuds

10 Låsetap

11 Glidesko

12 Kontakt (støvblæsefunktion)

13 Fodplade

14 Indvendig sekskantskrue

15 Pendulslagkontakt

16 Styrerulle

17 Savklinge til træ

18 Holder (Parallelanslag)

19 Låseskrue

20 Beskyttelsesskærm

21 Centrerpatron

22 LED-arbejdslys (ikke synligt)

23 Oplåsning (Centrerpatron)

24 Knap (LED-arbejdslys)

Funktionsbeskrivelse

Ved stiksaven skærer savklingen, der er fastspændt på den ene side, ved hjælp af en løftebevægelse. Ved pendulslag skubber styrerullen foruden den vertikale savebevægel-

se savklingen fremad ved hvert opadgående løft. I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Pendulstiksav ......PSTD 800 F5

Mærkespænding U .... 230 V\~, 50 Hz

Nominelt effektoptag P ....800 W

Længde Nettilslutningsledning .... 3 m

Beskyttelsesklasse .. □ II ( dobbelt isolering )

Vægt 2,2 kg

Tomgangsslagtal 0–3100 min ^-1

Slaglængde 22 mm

- træ 5,737 m/s²; K=1,5 m/s²

- metal ....6,079 m/s²; K=1,5 m/s²

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor elværktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsanvisninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.
⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.
▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler

Billedsymboler på apparatet

Læs betjeningsvejledningen

Beskyttelsesklasse II (dobbelt isolering)

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Billedsymboler i betjeningsvejledningen

Generelle advarsler for elværktøjer

ADVARSEL! Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle nedenstående instruktioner følges, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og anvisninger til fremtidig brug. Begrebet "elværktøj" i advarslerne refererer til dit lysnettilsluttede (kabelforbundne) el-

værktøj eller batteridrevne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOMRÅDET

a) Hold arbejdsområdet rent og godt op- lyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

1. ELEKTRISK SIKKERHED

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.
3. PERSONSIKKERHED
a) Vær opmærksom, overvej dine handlinger, og brug din sunde fornuft, når

du betjener et elværktøj. Anvend ikke elværktøjet, hvis du er træt eller på- virket af stoffer, alkohol eller medika- menter. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader.

b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.

c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.

d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.

e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over el-værktøjet i uventede situationer.

f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.

g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og op-samlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.

1. BRUG OG PLEJE AF ELVÆRKT∅JET

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sik-

kert med den hastighed, som værktøjet er konstrueret til.

b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for, at elværktøjet starter ved et uheld.

d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.

e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

1. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

Sikkerhedsanvisninger til save, der bevæges frem og tilbage

• Hold elværktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skæretilbehøret kan ramme skjulte ledninger or its own cord. Kontakt med en spændingsførende ledning kan også sætte apparatets metaldele under spænding og eventuelt medføre elektrisk stød.
• Fastgør og sikr arbejdsemnet ved hjælp af tvinger eller på anden vis på et stabilt underlag. Hvis du kun holder arbejdsemnet med den ene hånd eller ind mod kroppen, er det ikke stabilt, og du kan miste kontrollen over det.
• Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes repræsentant, for at undgå sikkerhedsrisici. Kontakt vores servicecenter.
• Anvend udelukkende tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

Yderligere sikkerhedsanvisninger til save, der bevæges frem og tilbage

• Hold hænderne væk fra saveområdet. Grib ikke ned under arbejdsemnet. Ved kontakt med savklingen er der risiko for kvæstelser.
• Før kun elværktøjet mod arbejdsemnet i tændt tilstand. Der er risiko for tilbage-slag, hvis indsatsværktøjet sætter sig fast i arbejdsemnet.
• Sørg for, at fodpladen er anbragt sikkert, når der saves. En savklinge, der sidder skævt, kan knække eller slå tilbage.
• Sluk for elværktøjet efter afsluttet arbejde, og træk først savklingen ud af snittet, når den står stille. På denne måde forhindrer du tilbageslag og kan lægge elværktøjet sikkert til side.
• Anvend kun ubeskadigede savklinger i perfekt stand. Bøjede eller uskarpe savklinger kan knække og påvirke savsnittet negativt eller forårsage tilbageslag.
• Brems ikke savklingen efter slukning ved at presse mod den på siden. Savklingen kan blive beskadiget, knække eller medføre tilbageslag.

• Berør ikke andre genstande eller jorden med den kørende sav. Der er risiko for tilbageslag.

• Hold godt fast i elværktøjet med begge hænder under arbejdet, og sørg for at stå stabilt. Med begge hænder føres elværktøjet mere sikkert.

• Sluk straks for apparatet, hvis savklingen sætter sig fast. Udvid savsnittet og træk forsigtigt savklingen ud. Dette kan medføre tab af kontrol over elværktøjet.
• Brug egnede detektorer til at finde ud af, om der er skjulte forsyningsledninger, eller kontakt det lokale forsynings-selskab for at få hjælp. Kontakt med elektriske ledninger kan forårsage brand og elektrisk stød. Beskadigelse af gas-ledninger kan føre til eksplosion. Brud på vandrør medfører materielle skader.
• Vent altid, indtil elværktøjet er gået helt i stå, før du lægger det ned. Anvendelsesværktøjet kan sætte sig fast og medføre, at du mister kontrollen over elværktøjet.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. håndarm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.
• Snitsår

ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, når produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, når produktet er klargjort fuldstændigt til arbejdet.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

• Tænd-/sluk-kontakt (3)

• Tænding: Tryk på
• Sluk: Slip

• Pendulslagkontakt (15)

Indstil savklingens pendulslag i 4 positioner:

- Kontakt (støvblæsefunktion) (12)

Blæserfunktion til spånfri snitlinje

• LED-arbejdslys (22)

Med knappen (24) kan du tænde og slukke LED-arbejdslyset.

Montering og afmontering af glidesko

Ved arbejde på ridsefølsomme arbejdsemne-overflader anbefales det at arbejde med gli-desko (11).

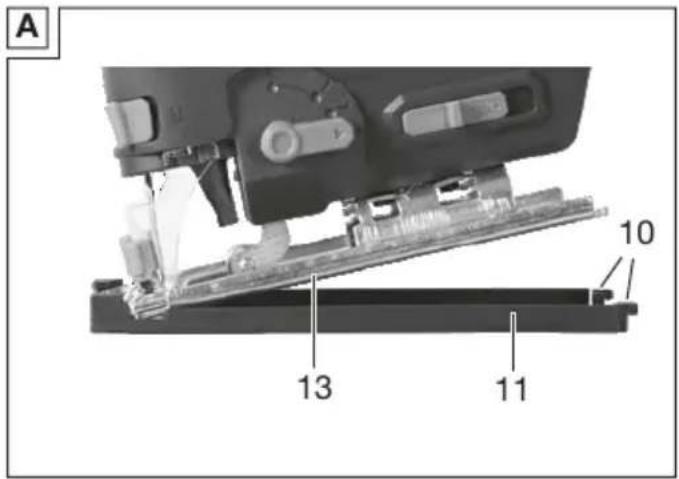

Montér glidesko (Fig. A)

1. Anbring glideskoen (11) forrest på fodpladen (13).
2. Tryk låsetapperne (10) på den bageste del af glideskoen over fodpladen (13).

Afmontér glidesko (Fig. A)

1. Tryk glideskoen (11) på låsetapperne (10) af fodpladen (13).
2. Træk glideskoen (11) af fodpladen (13) fra forsiden.

Montering og afmontering af savklinge

▲ FORSIGTIG! Der er fare for kvæstelser, när savklingen berøres. Bær beskyttelseshandsker, när savklingen håndteres.

Betingelser

- Savklingen har en T-skaft-holder (enk-nastskaft) ligesom den medfølgende sav-klinge (17).

• Savklingen egner sig til det pågældende materiale.Apparatet leveres med en grovtandet savklinge til træ.
• Sørg for, at centrerpatronen er fri for splinter eller andre materialerester.

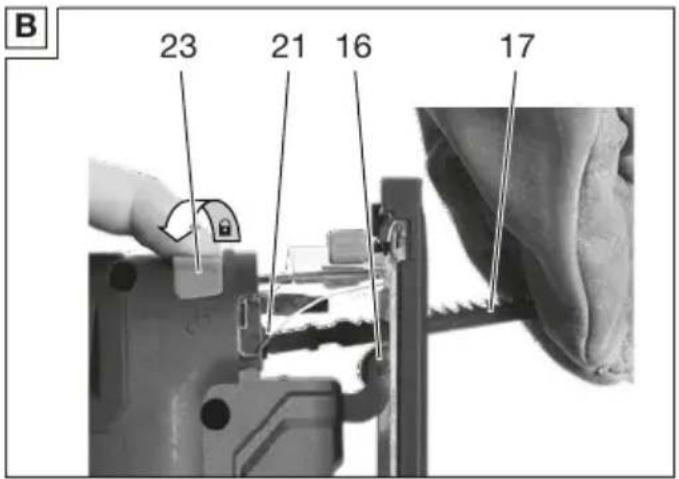

Montering af savklingen (Fig. B)

1. Drej oplåsningsmekanismen af centrerpatronen (23) så langt som muligt. Hold oplåsningsmekanismen fast i denne position.
2. Indsæt savklingen (17) i centrerpatronen (21). Vær ved isætning af savklingen opmærksom på, at savklingeryggen ligger i styrerullens (16) rille.
3. Slip oplåsningsmekanismen af centrerpatronen (23).
4. Sørg for, at savklingen (17) er fastgjort korrekt, og at tænderne peger i skæreretningen.

Afmontering af savklingen (Fig. B)

Hold apparatet således, at ingen personer i nærheden kan komme til skade af den udstødte savklinge.

1. Hold (17) savklingen fast.
2. Drej oplåsningsmekanismen af centrerpatronen (23) så langt som muligt. Savklingen (17) bliver udstødt.

Hvis savklingen ikke bliver udstødt: Hold oplåsningsmekanismen af borepatronen, og træk savklingen ud af centrerpatro- nen.

1. Slip oplåsningsmekanismen af centrerpatronen (23).

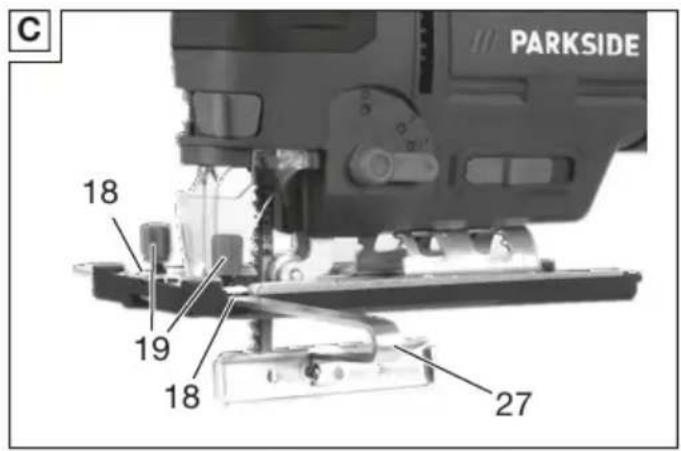

Brugen af parallelanslag

Parallelanslaget kan monteres på begge sider af apparatet.

Montering af parallelanslag

1. Løsn evt. låseskruerne (19).
2. Skyd parallelanslaget (27) ind i optagelserne (18).
3. Stram låseskruerne (19) igen.

Afmontering af parallelanslag

1. Løsn låseskruerne (19).
2. Træk parallelanslaget (27) ud af optagelserne (18).

Indstilling af parallelanslag

1. Løsn låseskruerne (19).

2. Indstil skalaen af parallelanslaget (27) på en sådan måde, at du kan aflæse den ønskede skærebredde på markeringen ved fodpladen (13).

3. Stram låseskruerne (19) igen.

4. Foretag et testsnit, kontrollér skærebredden og korrigér i givet fald positionen af parallelanslaget (27).

Geringssnit

Bemærk

• Følgende skærevinkler kan indstilles: -45^ ; -30^ ; -15^ ; 0^ ; 15^ ; 30^ ; 45^
• For at indstille en skærevinkel på 45° skal beskyttelsesskærmen (20) og anti-splint-systemet (25) afmonteres.

Nødvendige værktøjer

- Indvendig sekskantnøgle (5)

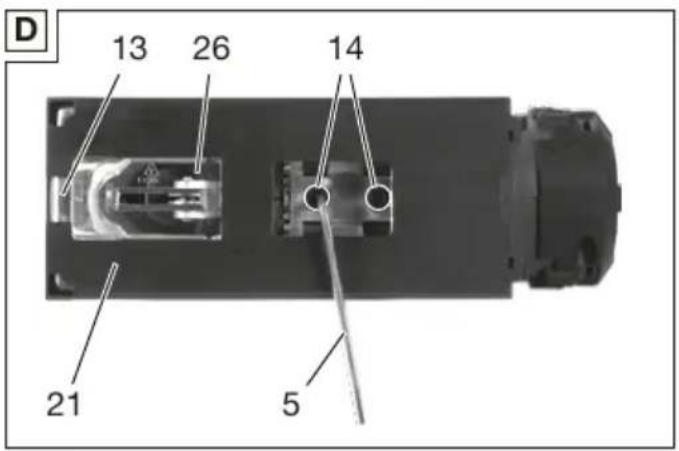

Fremgangsmåde (Fig. D)

1. Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille.
2. Tryk på låsen i bunden af sugestudsen (9, Fig. E), og fjern sugestudsen.
3. Løsn unbrakoskruerne (14) med unbrakonøglen (5).
4. Træk fodpladen (13) en smule bagud.
5. Indstil fodpladen (13) til den ønskede position.
6. Tryk fodpladen (13) fremad i en af låsepositionerne.
7. Stram unbrakoskruerne (14) med unbrakonøglen (5).

- Beskyttelsesskærmen (20) er monteret.

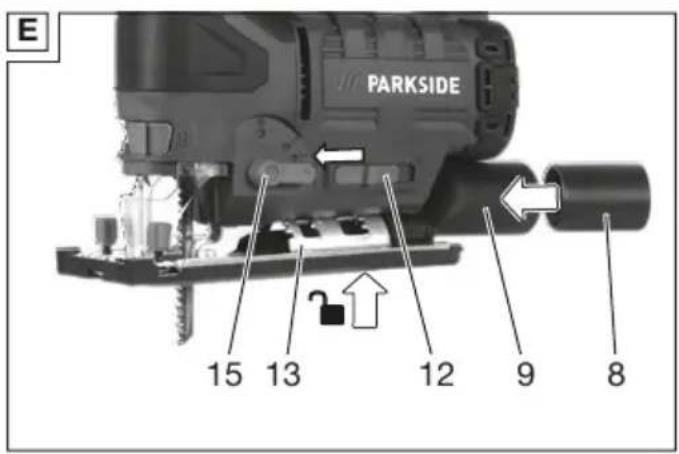

Tilslutning af ekstern støvudsugning (Fig. E)

1. Deaktivér støvblæsefunktionen (12).
2. Skub sugestudsen (9) ind i skinnen mellem apparat og fodplade (13) til anslag.
3. Slut en egnet støvudsugning (ikke inkluderet i leveringen) til sugestudsen (9).
4. Hvis den eksterne støvudsugning ikke passer, kan du anvende reduktionsstykket (8).

Aftagning af ekstern støvudsugning (Fig. E)

1. Løsn støvudsugningen fra sugestudsen (9) eller reduktionsstykket (8).
2. Fjern reduktionsstykket (8).
3. Fjern sugestudsen (9):
4. Tryk i udsparingen i fodpladen (13) mod sugestudsen.

- Træk sugestudsen bagud.

Montering og afmontering af beskyttelsesskærmen

Montering af beskyttelsesskærmen

1. Tryk de to holdere til beskyttelsesskærmen (20) ind i udsparingerne på apparathuset.
   Beskyttelsesskærmen går i indgreb.

Du kan klappe den monterede beskyttelses- skærm 65° op.

Afmontering af beskyttelsesskærmen

1. Tryk de to holdere til beskyttelsesskærmen (20) let fra hinanden.
2. Træk beskyttelsesskærmen af forfra.

Montering og afmontering af anti- splintsystem

Montering af anti-splintsystem

1. Tryk anti-splintsystemet (25) ind i udsparingen i glideskoen (26).

Afmontering af anti-splintsystem

1. Tryk anti-splintsystemet (25) ud af udsparingen i glideskoen (26).

Drift

Anvisninger for savning

Valg af slagtal

Det ønskede slagtal kan indstilles i trin ved hjælp af drejehjulet (1). Begynd med et lavt slagtal. Følgende tommelfingerregel er gældende:

Materiale Slagtal

hård lav

blød høj

Valg af pendulbevægelse

Jo større pendulbevægelsen er, desto hurtigere skrider arbejdet frem.

Den optimale pendulbevægelse kan udregnes ved et praktisk forsøg, og her gælder følgende anbefalinger:

• Til tynde materialer, hårde materialer (f.eks. metal) eller til kurvesnit: Trin 0
• Der opnås fine og glatte skærekanter med lille eller slet ingen pendulbevægelse: Trin 0 eller 1.
• Bløde materialer (træ, plast etc.): Trin 2 eller 3

Dyksave

Betingelser

• Bløde materialer som træ, porebeton, gipskarton etc.
• Geringsvinkel: 0^
  • Maksimalt slagtal valgt (trin 6)
• kort savklinge monteret

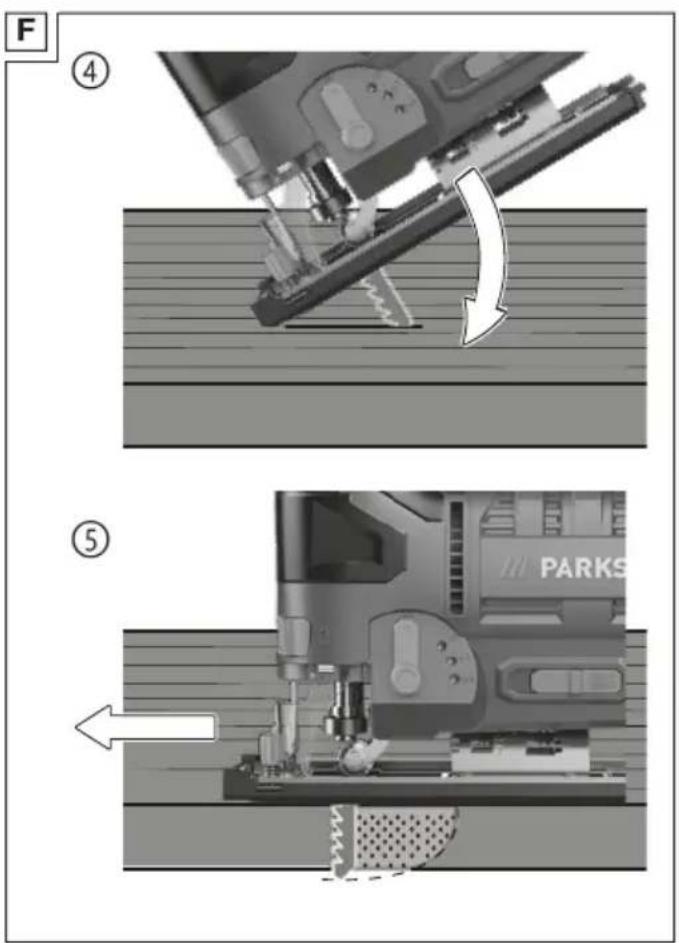

Fremgangsmåde (Fig. F)

1. Anbring apparatet med fodpladens (13) forkant på arbejdsemnet. Savklingen (17) har ikke berøring med arbejdsemnet.
2. Tænd apparatet. Vent, indtil det maksimale slagtal er nået.
3. Tryk savklingen (17) mod arbejdsemnet, indtil fodpladen (13) hviler på arbejdsemnet.
4. Sav videre langs snitlinjen.

Generelle bemærkninger

Anvend følgende rækkefølge for at arbejde sikkert med stiksaven og opnå et godt arbejdsresultat:

1. Fastspænd arbejdsemnet. Anvend en spændeanordning til små arbejdsemner.
2. Tegn en linje, der viser retningen, som savklingen skal føres i.
3. Hold apparatet godt fast i håndtaget.
4. Indstil slagtallet.
5. Indstil geringsvinklen.
6. Indstil slagets størrelse.
7. Tænd apparatet.
8. Vent, til apparatet har nået sit maksimale slagtal.
9. Anbring fodpladen på arbejdsemnet.
10. Bevæg langsomt apparatet langs den påtegnede linje, og pres samtidig fodpladen fast nedad mod arbejdsemnet.
11. Udøv ikke for stort tryk i skæreretningen. Lad apparatet udføre arbejdet.
12. Sluk produktet og vent, til det er kommet helt til stilstand, før du lægger det til side.

Tænd og sluk

Tænd

1. Sæt tilslutningsstikket i stikkontakten.
2. Indstil slagtallet med drejehjulet (1).
3. Tryk på tænd/sluk-kontakten (3).
4. Låsning af tænd/sluk-kontakt (3): Tryk på läseknappen (2), när tænd/sluk-kontakten er trykket til anslag. Låseknappen låser.

Sluk

1. Tænd/sluk-kontakt låst: Tryk på tænd/sluk-kontakten (3). Låseknappen (2) läser.
2. Slip tænd/sluk-kontakten (3).
3. Træk først savklingen ud af snittet, när den står stille.
4. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.

Transport

Bemærk

• Sluk for apparatet.
• Kontrollér, at alle bevægelige dele står fuldstændigt stille.
• Træk stikket ud.
• Fjern indsatsværktøjet.
• Bær altid produktet i håndtaget (4).

▲ ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

- Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Opbevaring

• tørt
- støvbeskyttet
- uden for børns rækkevidde

Bortskaffelse/miljøbe- skyttelse

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt indsamlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Der er ingen strøm Kontrollér stikkontakt, nettil-slutningsledning, stik og sik-ring, og få dem repareret af en autoriseret elektriker ved behov.
	Tænd-/sluk-kontakt (3) defekt Kontakt vores servicecenter.
	Motoren er defekt Kontakt vores servicecenter.
delser	Intern løs forbindelse Kontakt vores servicecenter.Apparatet arbejder m
	Tænd-/sluk-kontakt (3) defekt Kontakt vores servicecenter.
Lav saveeffekt	Savklingen (17) er uegnet til arbejdsemnet, der skal bearbejdes	Isæt en egnet savklinge (17)
	Savklingen (17) er sløvt Isæt en ny savklinge (17)
	Forkert savehastighed Tilpas savehastigheden
Savklingen bliver hurtigt sløv	Savklingen (17) er uegnet til arbejdsemnet, der skal bearbejdes	Isæt en egnet savklinge (17)
	Der anvendes for højt tryk Reducér trykket
	Savehastigheden er for høj Reducér savehastigheden

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra

købsdatoen. I tilfælde af mangler ved pro-

duktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhygge- ligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsda- to af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat- tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse- bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved kø-bet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, la-ves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

- Hav kassebonen og varenummeret (f.eks. IAN 480694_2410) parat som købsbevis ved alle forespørgsler.

- Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.

- Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.

- Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 480694_2410 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 480694_2410

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 145

Pos.nr. * Betegnelse Best.nr.

5 1 Indvendig sekskantnøgle 91110088
8, 9 50, 51 Reduktionsstykke, Sugestuds 91110473
11, 13 37–40, 47, 48 Glidesko, Fodplade 91110471
17 41	Savklinge til træ (T144D HCS, Swiss made)	13800406
20 34	Beskyttelsesskærm	91110470
25 49	Anti-splintsystem	91110472
27	—	Parallelanslag
—	—	Savklinge til metal (HSS)

*Eksploderet tegning, , s. 151

Oversættelse af den originale EU-overensstemmelseserklæringen

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022 • EN 62841-2-11:2016/A1:2020

EN IEC 63000:2018 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021

IEC 62471:2006 • EN 62471:2008

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

A 10 13 11

B 23 21 16 17

C PARKSIDE 18 19 18 27

D 13 26 14 21 5

E PARKSIDE 15 13 12 9 8

F ④ ⑤ PARKS

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád

PSTD 800 F5 52 51 50 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

informativ • informative • informatif • informatief • informativo • informatív • informacyjny • informační • informatívny

FR ©
