Termék típusa	Kézi szerszámokhoz való hidraulikus egység (hidraulikus központ)
Márka	Altrad
Modell	BELLE MAJOR 20-160X
Motor	Honda GX390, ólommentes benzin, 13 LE
Hidraulikus áramlás	20 L/perc
Üzemi nyomás	160 bar
Méretek (H x Sz x M)	740 x 555 x 620 mm
Száraz tömeg	72 kg
Üzemkész tömeg	78 kg
Hidraulikaolaj-tartály kapacitása	6,2 L
Üzemanyagtartály kapacitása	6,5 L
Zajszint	101 dB(A)
Hidraulikaolaj típusa	ISO VG T32 (30°C alatti hőmérséklet), ISO VG T46 (30°C feletti hőmérséklet)
Hidraulikus csatlakozók	3/8" és 1/2" gyors, sík felületű csatlakozók
Alkalmazások	Az Altrad Belle hidraulikus szerszámok táplálása: BHB12/19/23/25/25X bontókalapács, 2322-S búvárszivattyú, stb.
Biztonság	Vészleállító, motorvédelem, biztonsági címkék, hidraulikus by-pass
Karbantartás	Motor- és hidraulikaolaj csere, szűrőcsere, hűtő tisztítása, tömlők ellenőrzése
Garancia	1 év (12 hónap) az eredeti vásárló számára

Gyakran ismételt kérdések - BELLE MAJOR 20-160X ALTRAD

Hogyan indítsam el a BELLE MAJOR 20-160X hidraulikus egységet?

Nyissa ki a benzin csapot, zárja le a szívatót, kapcsolja a gyújtáskapcsolót ON állásba, majd húzza meg az indítókötelet. A motor felmelegedése után fokozatosan nyissa ki a szívatót. A motor alapjáraton jár, amíg a hidraulikus körben nyomás nem keletkezik.

Milyen hidraulikaolajat használjak?

Használjon ISO VG T32 olajat, ha a környezeti hőmérséklet 30°C alatt van, és ISO VG T46-ot, ha 30°C felett van. Soha ne töltse túl.

Milyen szerszámokat csatlakoztathatok ehhez a központhoz?

Táplálhatja az Altrad Belle szerszámokat: BHB12, BHB19, BHB23, BHB25, BHB25X bontókalapácsot és a 2322-S búvárszivattyút. Győződjön meg arról, hogy a szerszám rendelkezik EHTMA zöld címkével (C kategória).

Hogyan állítsam le biztonságosan a motort?

Először állítsa a by-pass kart BYPASS állásba, majd kapcsolja ki a gyújtáskapcsolót OFF állásba, és zárja el a benzin csapot.

Mi a maximális nyomás és áramlás ennél a központnál?

Az üzemi nyomás 160 bar, az áramlás 20 L/perc. Soha ne lépje túl ezeket az értékeket, mert károsíthatja a berendezést.

Mi a teendő, ha a motor nem indul?

Ellenőrizze az üzemanyag csapot, az üzemanyagszintet, a légszűrőt, a motorolajat és a hidraulikaolajat. További lehetséges okokért tekintse meg a motor kézikönyvét.

Milyen gyakran kell cserélni a hidraulikaolajat?

Cserélje a hidraulikaolajat minden 300 üzemóra után. Ürítse ki a tartályt és a tömlőket, töltse fel tiszta olajjal, és cserélje ki a szűrőket.

Hogyan szállítsam biztonságosan a központot?

Használja a kerekeket és a szállító fogantyút a retesz bekapcsolásával. Emeléshez csak az erre szolgáló emelőgyűrűhöz rögzítse a hevedereket. Ellenőrizze a maximális terhelhetőséget.

Milyen egyéni védőfelszerelést viseljek?

Viseljen védőszemüveget, fülvédőt, kesztyűt, biztonsági cipőt és sisakot. Ha a szerszám port generál, porvédő maszk ajánlott.

Hogyan ellenőrizzem a hidraulikaolaj szintjét?

Használja a hidraulikaolaj-tartályon lévő mérőpálcát. A szintnek a minimum és maximum jelölés között kell lennie. Szükség esetén adjon hozzá olajat, de ne töltse túl.

HASZNÁLATI ÚTMUTATÓ BELLE MAJOR 20-160X ALTRAD

Mi, a Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Egyesült Királyság ezúton igazolom, hogy ha a termék leírása belül ezt a bizonyítványt vásárolt engedélyezett Belle Group kereskedő az EGK, az megfelel az alábbi EEC irányelveknek: 2006/42/CE (ez az irányelv felváltja a 98/37/EK irányelv), elektromágneses kompatibilitási irányelv 2004/108/CE (módosított 89/336/EGK, 92/31/EGK és 93/68 EGK). A hulladék elektromos és elektronikus berendezések (WEEE) 2002/96/CE, kisfeszültség irányelv 2006/95/CE, BS EN ISO 12100-1:2003 Gépek biztonsága és a kapcsolódó harmonizált szabványok, adott esetben. Zajkibocsátás megfelel a 2000/14/EK irányelv VI és 2005/88/EK géphez a 12. cikk alapján a bejelentett szervezet: AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Egyesült Királyság. A zajkibocsátási adatokat megtalálja a Belle Group fent emlitett központi cimén.

Mi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, ovime potvrđujem da ako proizvod opisan unutar ovog certifikata je kupio od Belle Group ovlaštenog distributera unutar EEE, ona odgovara sljedećim EEC smjernica: 2006/42/CE (Ova direktiva zamjenjuje direktiva 98/37/EC), Elektromagnetska kompatibilnost Direktiva 2004/108/CE (kako je izmijenjeno 89/336/EEC, 92/31/EEC i 93/68 EEC). Otpad električne i elektroničke opreme (WEEE) 2002/96/CE, niskonaponske direktivi 2006/95/CE, BS EN ISO 12100-1:2003 Sigurnost strojeva i pridružene usklađene standarde, gdje je primjenjivo. Emisija buke u skladu s direktivom 2000/14/EC Aneks VI i 2005/88/EC, za strojeve iz članka 12. obaviješteni tijelo AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB Tehnička dokumentacija o buci čuva se u sjedištu tvrtke Belle Group čija adresa je gore navedena.

Ügyvezető igazgató - A BELLE GROUP (SHEEN) UK nevében

Izvršni Direktor – U ime BELLE GROUP (SHEEN) UK

Kiállítás Ideje - 2009....

Datum izjave o usklađenosti - 2009......

Abb. 1 Abb. 2 Abb. 3

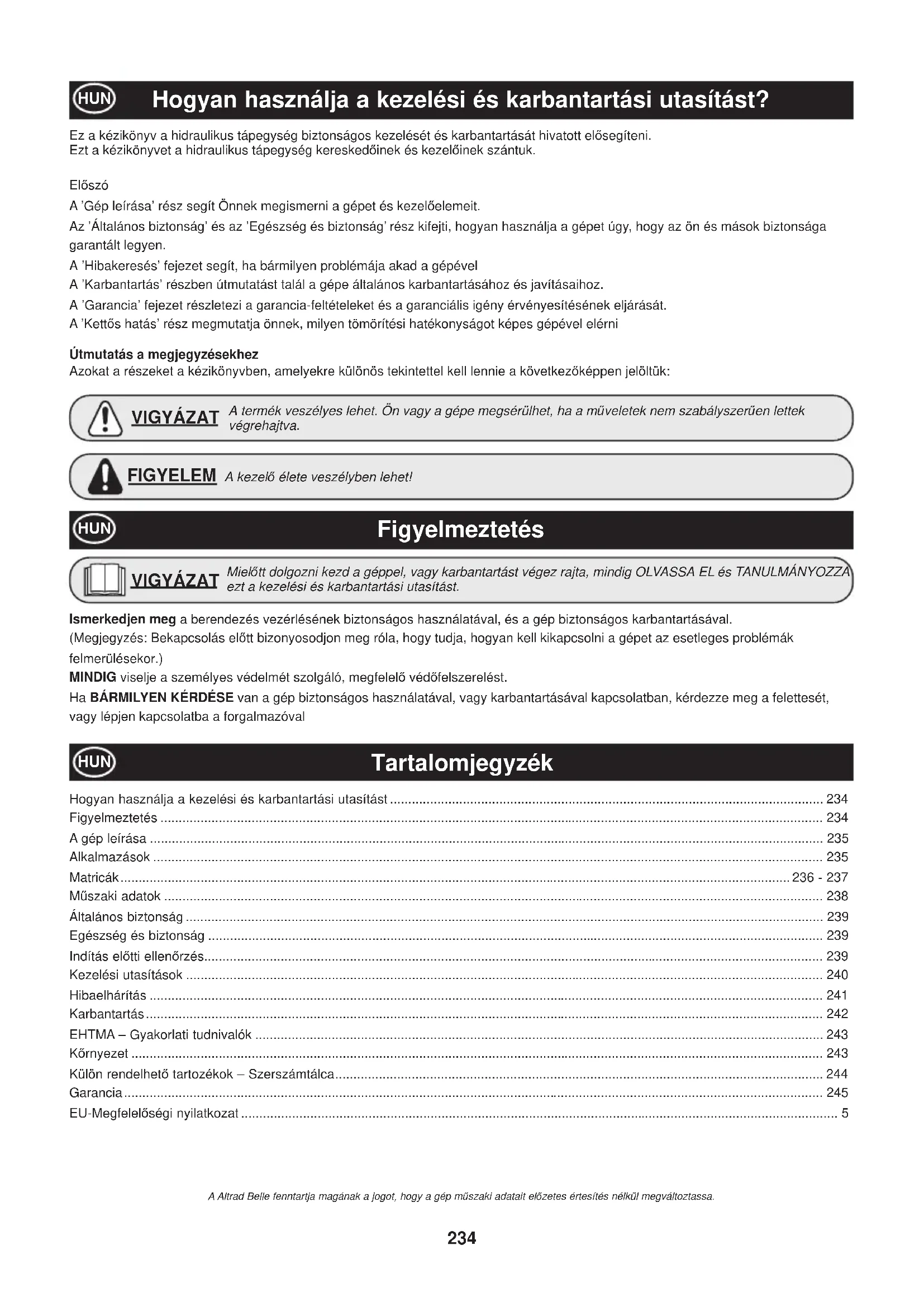

Ez a kézikönyv a hidraulikus tápegység biztonságos kezelését és karbantartását hivatott elősegíteni. Ezt a kézikönyvet a hidraulikus tápegység kereskedőinek és kezelőinek szántuk.

Előszó

A 'Gép leírása' rész segít Önnek megismerni a gépet és kezelőelemeit.

Az 'Általános biztonság' és az 'Egészség és biztonság' rész kifejti, hogyan használja a gépet úgy, hogy az ön és mások biztonsága garantált legyen.

A 'Hibakeresés' fejezet segít, ha bármilyen problémája akad a gépével

A 'Karbantartás' részben útmutatást talál a gépe általános karbantartásához és javításaihoz.

A 'Garancia' fejezet részletezi a garancia-feltételeket és a garanciális igény érvényesítésének eljárását.

A 'Kettős hatás' rész megmutatja önnek, milyen tömörítési hatékonyságot képes gépével elérni

Útmutatás a megjegyzésekhez

Azokat a részeket a kézikönyvben, amelyekre különös tekintettel kell lennie a következőképpen jelöltük:

VIGYÁZAT

A termék veszélyes lehet. Ön vagy a gépe megsérülhet, ha a műveletek nem szabályszerűen lettek végrehajtva.

FIGYELEM

A kezelő élete veszélyben lehet!

Figyelmeztetés

VIGYÁZAT

Mielőtt dolgozni kezd a géppel, vagy karbantartást végez rajta, mindig OLVASSA EL és TANULMÁNYOZZA ezt a kezelési és karbantartási utasítást.

Ismerkedjen meg a berendezés vezérlésének biztonságos használatával, és a gép biztonságos karbantartásával.

(Megjegyzés: Bekapcsolás előtt bizonyosodjon meg róla, hogy tudja, hogyan kell kikapcsolni a gépet az esetleges problémák felmerülésekor.)

MINDIG viselje a személyes védelmét szolgáló, megfelelő védőfelszerelést.

Ha BÁRMILYEN KÉRDÉSE van a gép biztonságos használatával, vagy karbantartásával kapcsolatban, kérdezze meg a felettesét, vagy lépjen kapcsolatba a forgalmazóval

Tartalomjegyzék

Hogyan használja a kezelési és karbantartási utasítást 234

Figyelmeztetés 234

A gép leírása 235

Alkalmazások 235

Matricák 236 - 237

Müszaki adatok 238

Általános biztonság 239

Egészség és biztonság 239

Indítás előtti ellenőrzés....239

Kezelési utasítások 240

Hibaelhárítás 241

Karbantartás 242

EHTMA – Gyakorlati tudnivalók 243

Környezet 243

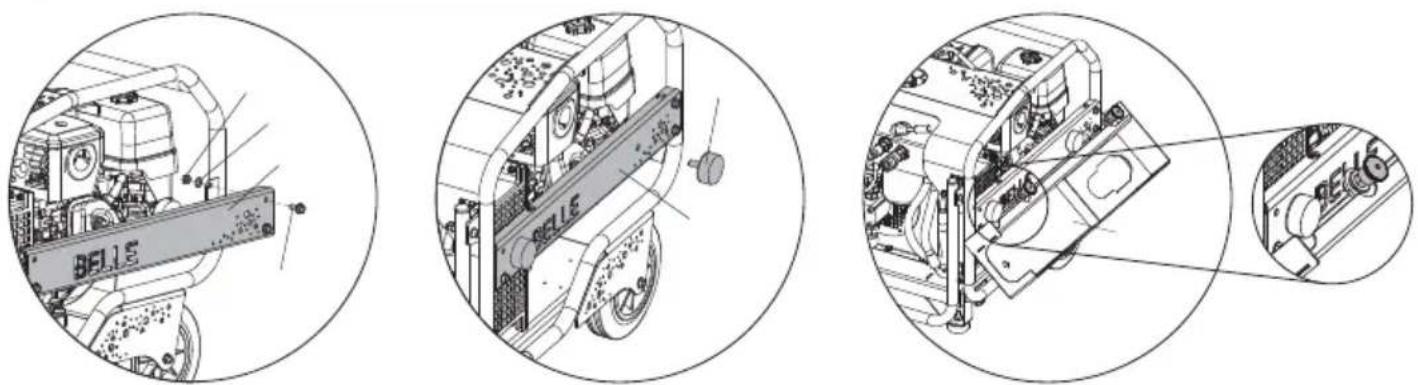

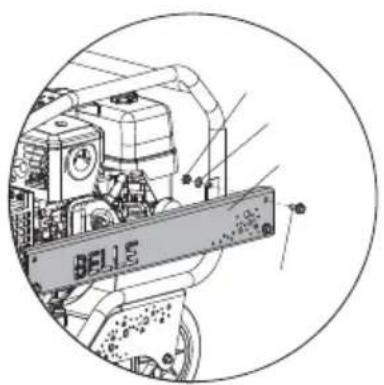

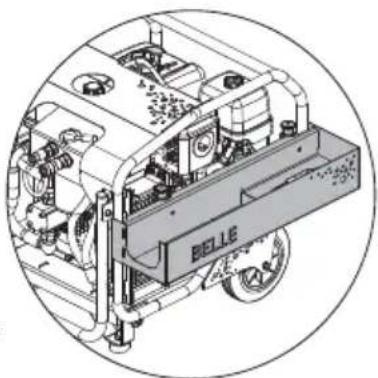

Külön rendelhető tartozékok – Szerszámtálca....244

Garancia....245

EU-Megfelelőségi nyilatkozat 5

HPP RANGE BULLDOG

1. Váz
2. Burkolat
3. Üzemanyag Tartály
4. Levegőszűrő
5. Kipufogó
6. Hidraulika Olajhütő
7. Szeleptömb
8. Szállító Kar
9. Hidraulika Olajpumpa
10. Víztartály
11. Szállító Kerekek
12. Szállítókar zárszerkezete
13. Emelőszem
14. Motorvédő burkolat
15. Igényvezérelt teljesítmény (POD) rendszer
16. Hidraulikaolaj ellenörzöablaka
17. Hidraulikaolaj betöltönyílásának sapkája

Alkalmazások

A Altrad Belle Bulldog hidraulikus tápegység a következő Altrad Belle hidraulikus eszközökkel való működtetésre javasolt:

a) BHB12 12 kg kézi Pick

b) BHB19 19 kg kézi bontókalapács

c) BHB23 23 kg kézi bontókalapács

d) BHB25 25 kg kézi bontókalapács

e) 2021X 21 kg kézi bontókalapács

f) 2322-S merülőszivattyú

A Bulldog hidraulikus tápegység biztonságosan csatlakoztatható bármelyik szerszámhoz, amelyik rendelkezik az EHTMA „C” kategória címkével (zöld háromszög). A csatlakoztatás kapcsán felmerülő kétségek esetén forduljon a Altrad Belle céghez vagy helyi képviselőjéhez tanácsért.

A Altrad Belle Midi hidraulikus tápegység a következő Altrad Belle hidraulikus eszközökkel való működtetésre javasolt:

a) BHB12 12 kg kézi Pick

b) BHB19 19 kg kézi bontókalapács

c) BHB23 23 kg kézi bontókalapács

d) BHB25 25 kg kézi bontókalapács

e) 2025X 25 kg kézi bontókalapács

f) 2322-S merülőszivattyú

A Midi hidraulikus tápegység biztonságosan csatlakoztatható bármelyik szerszámhoz, amelyik rendelkezik az EHTMA „C” kategória címkével (zöld háromszög). A csatlakoztatás kapcsán felmerülő kétségek esetén forduljon a Altrad Belle céghez vagy helyi képviselőjéhez tanácsért.

A Altrad Belle Major hidraulikus tápegység MAJOR/20-140X & MAJOR/20-160X a következő Altrad Belle hidraulikus tápegységgel való működtetésre javasolt:

a) BHB12 12 kg kézi Pick

b) BHB19 19 kg kézi bontókalapács

c) BHB23 23 kg kézi bontókalapács

d) BHB25 25 kg kézi bontókalapács

e) 2025X 25 kg kézi bontókalapács

f) 2322-S merülőszivattyú

A Altrad Belle Major hidraulikus tápegység MAJOR/30-140 a következő Altrad Belle hidraulikus szerszámmal való működtetésre javasolt:

a) BHB27 27 kg kézi Pick b) 2027X 30 kg kézi bontókalapács c) darabológép.

A Major hidraulikus tápegység biztonságosan csatlakoztatható bármelyik szerszámhoz, amelyik rendelkezik az EHTMA „C” kategória címkével (zöld háromszög). A csatlakoztatás kapcsán felmerülő kétségek esetén forduljon a Altrad Belle céghez vagy helyi képviselőjéhez

BELLE 1 2 3 4 5 6 7 8 9 10 1 13

1. Márkajelzés matricái
2. Indítási/leállítási eljárások matricája
3. Biztonsági információk matricája
4. Zajterhelési adatok matricája
5. CE matrica
6. EHTMA matrica
7. Szürőállapotra vonatkozó matrica
8. Szürő felszerelésére vonatkozó matrica
9. Olajszintre vonatkozó matrica
10. Motor be/kikapcsolójának matricája
11. Szerszámtálca biztonsági matricája
12. Szerszámtálca felszerelésére vonatkozó matrica
13. Emelőszem matricája

1. Márkajelzés matricái

A gép gyártmányát és típusát mutatja.

2. Indítási/leállítási eljárások matricája

A Bulldog tápegység beindítására és leállítására vonatkozó utasításokat tartalmazza.

3. Biztonsági információk matricája

Olvassa el a kezelési utasítást

Viseljen fülvédötlábbelit

Viseljen védőszemüveget

Viseljen biztonsági lábbelit

4. Zajterhelési adatok matricája

A gép zajszintjét (dB(A)) mutatja.

5. CE matrica

Jelzi, hogy a gép CE tanúsítvánnyal rendelkezik.

6. EHTMA matrica

Az EHTMA besorolást mutatja, ami a hidraulikus áramlási sebességet és a gép üzemi nyomását azonosítja

7. Szüröállapotra vonatkozó matrica

A hidraulikaszürő szervizelésére vonatkozó információt tartalmaz.

8. Szürő felszerelésére vonatkozó matrica

A hidraulikaszürő cseréjét mutatja be.

9. Olajszintre vonatkozó matrica

A hidraulikaolaj-mérce helyét jelzi.

10. Motor be/kikapcsolójának matricája

A motor be/kikapcsolójának helyét jelzi.

11. Szerszámtálca biztonsági matricája

A szerszámtálca helyes használatára vonatkozó biztonsági információkat tartalmaz.

12. Szerszámtálca felszerelésére vonatkozó matrica

A szerszámtálcának a gépre történő helyes felszerelésére vonatkozó utasításokat tartalmaz.

13. Emelőszem matricája

Az emelőszem helyes használatára vonatkozó biztonsági információkat tartalmaz.

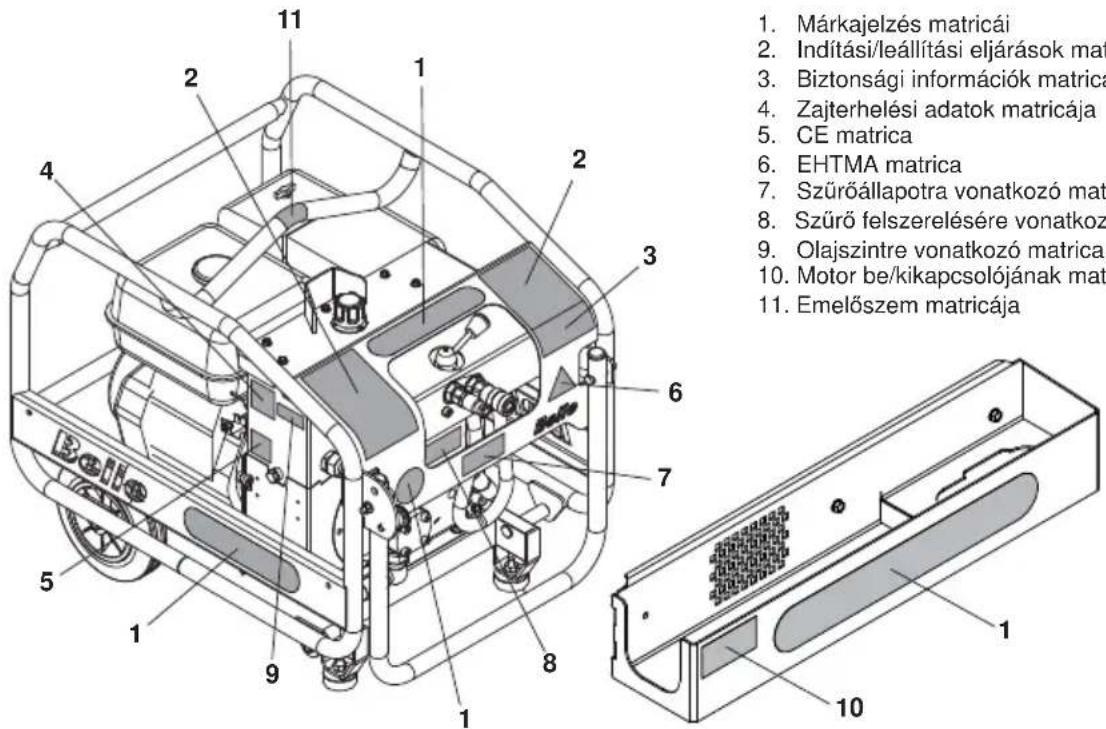

1. Márkajelzés matricái 2. Indítási/leállítási eljárások mat 3. Biztonsági információk matrica 4. Zajterhelési adatok matricája 5. CE matrica 6. EHTMA matrica 7. Szűrőállapotra vonatkozó mat 8. Szűrő felszerelésére vonatkoz 9. Olajszintre vonatkozó matrica 10. Motor be/kikapcsolójának mat 11. Emelőszem matricája

1. Márkajelzés matricái

A gép gyártmányát és típusát mutatja.

2. Indítási/leállítási eljárások matricája

A Bulldog tápegység beindítására és leállítására vonatkozó utasításokat tartalmazza.

3. Biztonsági információk matricája

Olvassa el a kezelési utasítást

Viseljen fülvédötlábbelit

Viseljen védőszemüveget

Viseljen biztonsági lábbelit

4. Zajterhelési adatok matricája

A gép zajszintjét (dB(A)) mutatja.

5. CE matrica

Jelzi, hogy a gép CE tanúsítvánnyal rendelkezik.

6. EHTMA matrica

Az EHTMA besorolást mutatja, ami a hidraulikus áramlási sebességet és a gép üzemi nyomását azonosítja

7. Szűrőállapotra vonatkozó matrica

A hidraulikaszürő szervizelésére vonatkozó információt tartalmaz.

8. Szűrő felszerelésére vonatkozó matrica

A hidraulikaszürő cseréjét mutatja be.

9. Olajszintre vonatkozó matrica

A hidraulikaolaj-mérce helyét jelzi.

10. Motor be/kikapcsolójának matricája

A motor be/kikapcsolójának helyét jelzi.

11. Emelöszem matricája

Az emelőszem helyes használatára vonatkozó biztonsági információkat tartalmaz.

Géptípus	Bulldog	20-110D*	20-140
Típus	Compact	Midi	Midi
Motor	Honda GX270	Lombardini 15LD 350	Honda GX270
Motorteljesítmény (LE)	9	7.5	9
Hidraulika áramlási mennyiség (l/p)	20	20	20
Munkanyomás (Bar)	140	110	140
Hossz (mm) (Fogóval Hajtogatott)	705	740	740
Szélesség (mm)	515	555	555
Magasság (mm)	620	620	620
Hidraulika csatlakozás	3/8" / 1/2"	3/8" / 1/2"	3/8" / 1/2"
	Sima, gyorskioldó, tömített csatlakozók
Hidraulikaolaj típusa	-30°C alatt = ISO VG T32; 30 °C felett = ISO VG T46
Száraz súly (Kg)	66	67	60
Súly olajjal (Kg)		73	66
Olajtartály úrtartalom (l)	5.6	6.2	6.2
Üzemanyag típusa	Ólommentes	Diesel	Ólommentes
Üzemanyagtartály úrtartalma (l)	6	4.3	6
Zajszint (dB(A))	104	104	101

Géptípus 20-140X 20-160X 30-140
Típus Major Major Major
Motor Honda GX390 Honda GX390 Honda GX390
Motorteljesítmény (LE) 13 13 13
Hidraulika áramlási mennyiség (l/p) 20 20 30
Munkanyomás (Bar) 140 160 140
Hossz (mm) (Fogóval Hajtogatott) 740 740 740
Szélesség (mm)	555 555 555
Magasság (mm)	620 620 620
Hidraulika csatlakozás	3/8" / 1/2"	3/8" / 1/2" 3/8" / 1/2"
	Sima, gyorskioldó, tömített csatlakozók
Hidraulikaolaj típusa	-30°C alatt = ISO VG T32; 30 °C felett = ISO VG T46
Száraz súly (Kg)	72 72 72
Súly olajjal (Kg)	78 78 78
Olajtartály ürtartalom (l)	6.2	6.2	6.5
Üzemanyag típusa	Ólommentes
Üzemanyagtartály ürtartalma (l)	6.5	6.5	6.5
Zajszint (dB(A))	101 101 101

* = Nem CE jóváhagyott

Általános biztonság

A Altrad Belle hidraulikus tápegység és bontókalapács használata előtt a következők óvintézkedéseket kell tenni:

a) Olvassa el ezt a kezelési utasítást és a csatlakoztatandó eszközét. Vegye figyelembe a gyártó javaslatait.
b) Soha ne üzemeltesse a tápegységet és a eszközöket a személyes védőfelszerelések nélkül. Altrad Belle javasolja védőszemüveg és/vagy védőmaszk, fülvédő, biztonsági cipő, munkakesztyű és védősisak használatát.
c) Ellenőrizze, hogy a „tüske” biztonságosan rögzítve van-e a törőkalapácsba.
d) A tápegységet csak jól szellőző helyen használja, ahol megfelelő légáramlás van a hütöventillátor számára és a kipufogógáz elvezetéséhez.
e) Biztonságos munkahelyzetet válasszon. Altrad Belle javasolja, hogy az eszköz annak a szállítótömlőnek a végén legyen üzemeltetve, amellyel az eszköz a tápegységre van csatlakoztatva.
f) Biztosítsa, hogy a hidraulikus eszköz kompatibilis legyen a használt hidraulikus tápegységgel. Veszélyes a hidraulikus szerszám használata olyan tápegységgel, amelynek az áramlási mennyisége és nyomása nem megfelelő.

Megjegyzés: Az EHTMA tagvállalatok által szállított hidraulikus tápegységek és eszközök azonosító címkével rendelkeznek, és lényeges annak ellenőrzése, hogy a tápegységnek és a szerszámnak azonos címkéje van-e.

g) Gyakran ellenőrizze a tápegység, tömlők és eszközök épségét és/vagy szivárgását.
h) Ne változtassa meg a tápegység beállítását, azaz a motor fordulatszámát/áramlási mennyiséget, biztonsági szelep nyomását, stb. Más beállítási értékekkel való üzemeltetés veszélyes lehet.
j) A laza elemeket (tömlők, hidraulikus megszakító, acél) az emelés előtt el kell távolítani, mivel nincsenek rögzítve, és emiatt emiatt esést okozhatnak.
k) Csak Altrad Belle cserealkatrészt használjon. Más alkatrész felhasználása veszélyes lehet.

FIGYELEM

Ne Töltsön Üzemanyagot Vagy Olajat A Motorba, Ha Az Jár. Megfelelő Minőségűt Használjon, És Ne Töltse Túl.

Egészség és biztonság

Rezgés

A gép rezgése a fogantyún keresztül némileg átadódhat a kezelő kezeire. A Altrad Bellea hidraulikus bontókalapácsot csökkentett kéz/kar rezgéssel fejlesztette ki. A specifikációban és a műszaki adatokban nézze meg a vibráció szintjét és a használati időt. Ne lépje túl a maximális megengedett használati időt.

Személyi védőfelszerelések

A gép helytelen vagy gondatlan kezelése, vagy szük területen való munkavégzés miatt előforduló ütések, törések, megcsúszások, kioldódás, leesés vagy kirepülő szilánkok személyi sérülést vagy anyagi kárt okozhatnak.

A gép használata során viselje a megfelelő védő felszerelést, azaz a védőszemüveget, a fülvédőt, a porvédő maszkot, és az acélbetétes lábbelit. Viseljen megfelelő ruházatot a munkafolyamat során, és fogja össze hosszú haját, vegye le ékszereit, mert ezek balesetveszélyesek, beleakadhatnak a gép egyes részeibe.

Por

A hidraulikus bontókalapács használata porképződéssel jár, amely veszélyeztetheti az Ön egészségét. Mindig viseljen olyan porvédő maszkot, amely a képződő porhoz megfelelő.

Indítás előtti ellenőrzések

1) Biztosítsa, hogy a tápegység stabil aljzaton álljon, vagy szükség esetén megfelelő alátámasztással biztosítsa a stabilitását.

VIGYÁZAT

Ne Üzemeltesse A Berendezést 20°-nál Nagyobb Lejtés Esetén. Különben A Motor Kenése Nem Lesz Megfelelő, Ami A Motor Súlyos Károsodásához Vezethet.

2) Ellenőrizze, hogy a motor kipufogója nincs-e akadályoztatva, és megfelelő-e a szellőzés a kipufogógázok elvezetéséhez.
3) Biztosítsa, hogy a szállítótömlók úgy legyenek elhelyezve, hogy elkerülhetők legyenek a járművek, stb. általi sérülések, és ne legyenek megfeszülve, amikor az eszköz használatban van.

VIGYÁZAT

Biztosítsa, Hogy Az Eszközhöz Csatlakozó Tömlőcsatlakozások Alaposan Le Legyenek Tisztítva A Csatlakoztatás Elött. Ennek Elmulasztása Esetén A Tömitések Károsodhatnak.

4) Ellenőrizze a motor üzemanyag és olajszintjét, és szükség esetén töltse fel. A használandó anyagokat a motor gépkönyvében találja.
5) Ellenőrizze a hidraulika olaj szintjét, és szükség esetén töltse fel.

Megjegyzés: A Hidraulikatartály Feltöltésekor Ajánlatos Szűrőt Használni. Ne Töltse Túl

Vigye a tápegységet a felhasználás helyszínére.

A kerekek és a szállítókar használatakor MINDIG gondoskodjon róla, hogy a kar retesze rögzítve legyen, mielőtt a tápegységet elmozdítják.

Amikor a tápegység elhelyezéséhez emelőberendezés szükséges, gondoskodjon róla, hogy az emelőberendezés üzemi terhelési határértéke megfelelő a tápegység súlyához (lásd a Műszaki adatok című részt vagy a gép sorozatszámtábláját). A megfelelő láncok vagy hevederek rögzítéséhez

KIZÁRÓLAG a tápegység tetején elhelyezkedő emelési pontot használja.

MEGJEGYZÉS: A Részleteket Lásd A Motor Gépkönyvében. Mindig Biztosítsa, Hogy A By-pass Kar Bypass Helyzetben Legyen.

Benzinmotor.

1) Nyissa az üzemanyagcsapot.
2) Zárja a szivatót a karburátoron.
3) Állítsa a motor gyújtáskapcsolót „BE” helyzetbe.
4) A berántó indító kötelének meghúzásával indítsa el a motort.
5) Amint a motor felmelegedett, fokozatosan állítsa vissza a szivatót „nyitva” állásba.

Megjegyzés: A Midi És A Major Tápegységek Egy Igény Szerint Bekapcsoló Eszközzel Vannak Felszerelve, És A Motor Üresjáratban Jár, Amíg A Hidraulika Rendszerben Ki Nem Alakul Az Üzemi Nyomás.

Dízelmotorok.

1) Nyissa az üzemanyagcsapot.
2) Állítsa a motor fordulatszám szabályzóját „START” helyzetbe.
3) Állítsa a nyomáscsökkentő karját „START” helyzetbe.
4) A berántó indító kötelének meghúzásával indítsa el a motort.

Üzemi Ellenőrzések.

A szerszámmal való munkavégzés megkezdése előtt a következő ellenőrzéseket kell elvégezni:

1) A by-pass kar „FLOW“ helyzetben van-e.
2) Ellenőrizze, hogy a motor nem rezeg-e túlságosan
3) Bizonyosodjon meg róla, hogy a hidraulikatömlők és csatlakozók nem szivárognak.
4) Ellenőrizze, hogy a szűrő szennyezettségjelző nincs-e az eltömödés mezőben. ha ebben a mezőben található, a visszafolyó-ági szűröt ki kell cserélni. A környezeti hőmérséklettől függően az optimális teljesítmény 5 – 10 perc üzem után érhető el, ennyi idő szükséges, hogy a hidraulikaolaj elérje az üzemi hőmérsékletet.

A Motor Leállítása

Megjegyzés: a részleteket lásd a motor gépkönyvében

Benzinmotor

1) Állítsa a bypass kart „BYPASS" helyzetbe.
2) Állítsa a gyújtáskapcsolót „Kl” helyzetbe
3) Zárja el az üzemanyagcsapot

Dízelmotor

1) Állítsa a bypass kart „BYPASS” helyzetbe.
2) Állítsa a motor fordulatszámszabályzót „STOP” helyzetbe
3) Zárja el az üzemanyagcsapot

Hiba Ok Megoldás
A motor leáll, vagy nem indul	Az üzemanyagcsap zárva van Nyissa az üzemanyagcsapot
	Nincs üzemanyag Töltsön utána
	Az üzemanyag-vezeték eltömödött	Tisztítsa meg a vezetékeket/szűrőket
	A szűrősapkában a levegőnyílások eltömödtek	Tisztítsa ki
	A levegőszűrő eltömödött	Tisztítsa vagy cserélje ki a betétet. Lásd a motor gépkönyvét
	A motor meghibásodott Lásd a motor gépkönyvét
	A motorolajszint alacsony Töltse fel a megfelelő szintre. Lásd a motor gépkönyvet
	A hidraulika tartályban kevés az olaj (csak benzinmotornál)	Töltse fel a megfelelő szintre (lásd 2. szakasz)
	A motor gyújtáskapcsoló vagy a csatlakozó vezetékek sérültek (csak benzinmotornál)	Ellenőrizze a földelést, és cserélje ki a kopott vagy sérült alkatrészeket.
	A hidraulikatartály úszókapcsoló vezetéke sérült. (csak benzinmotornál)	Cserélje ki a kopott vagy sérült alkatrészeket.
	A hidraulikaszivattyú beragadt. Cserélje ki a szivattyút.
A hidraulika olajnyomás alacsony.	A bypass kar „BYPASS” helyzetben van Állítsa „ÁRAMLÁS” helyzetbe
	A biztonsági szelep alacsonyra van beállítva vagy kopott	Ellenőrizze a biztonsági szelep beállítását. Szükség esetén cserélje ki.
	A szivattyú kopott vagy sérült.	Ellenőrizze rendszer olaj áramlását. Renew szivattyút, ha szükséges.
	A motor teljesítménye kicsi Lásd a motor gépkönyvét
A csatlakoztatott eszköz forróvá válik vagy laza	A hűtőbordák eltömödtek	Sűrített levegővel tisztítsa meg
	Az olajhűtő ventilátor hibás	Húzza meg, vagy szükség esetén cserélje ki
	A hidraulikaszivattyú kopott vagy sérült Cserélje ki a szivattyút
	A biztonsági szelep alacsonyra van beállítva vagy kopott	Ellenőrizze a biztonsági szelep beállítását, vagy szükség esetén cserélje ki.
	A hidraulikaolaj elszennyeződött	Eressze le a tartályt és a szállítótömlöket, és tiszta olajjal töltse fel. Cserélje ki a szűröt
A motorfordulatszám alapjáraton marad, amikor a csatlakoztatott szerszám üzemel.	A POD henger beragadt kitolt állapotban	Ellenőrizze a hengert, és szükség esetén cserélje ki
	Gázkar rosszul beállított alacsony sebességgel.	Visszaállítása motorfordulatszám és zár gázkart.
Motor teljesítménye a maximumon marad, mikor elzárják a szelepeket.	POD henger beragadt kitolt állapotban	Ellenőrizze a hengert és szükség esetén cserélje ki.

A következő ellenőrzések szükségesek a hidraulika egység megbízható működéséhez.

Megjegyzés: Az előírások és időtartamok a táblázatban a kezdeti állapotok szerint lett kialakítva, későbbiekben a berendezés állapotától függően igényli a karbantartást.

Egység Tevékenység		Első 50Órában	10Órák	100Órák	300Órák
Teljes berendezés.	Tartsa a teljes gépet tisztán és pormentesen.		√
	Ellenőrizze a rögzítések biztonságát, különösen a motortartón.		√
Kerekek és lábakeet.	Ellenőrizze, hogy a kerekek és a lábak nem sérültek-e.		√
Szállítótömlők.	Szivárgás és sérülés ellenőrzés.		√
	A védőtömlők megfelelő elhelyezkedésének ellenőrzése.		√
Motor.	Ellenőrizze az olajszintet.		√
	Ellenőrizze a tartót.			√
	Ellenőrizze a kipufogót, nem sérült-e.			√
	Ellenőrizze a rezgést a motor járásakor.			√
	Olajcsere (lásd a motor gépkönyvét).
Hidraulika tartály.	Ellenőrizze az olajszintet.		√
	Cserélje ki a szűrőt.	√			√
	Cserélje ki az olajat.				√
Olajhűtő.	Sűrített levegővel kívül tisztítsa meg.NE HASZNÁLJON DRÓTKEFÉT.			√
Visszafolyó-ágiszűrő	Cserélje ki a szűrőt.				√
Hidraulika csövek / csatlakozások.	Ellenőrizze, nincs-e szivárgás.		√

A rendszer nyomásának és áramlási mennyiségének ellenőrzése

1. Csatlakoztasson a tápegységhez egy megfelelő hidraulikus mérőegységet. A mérőegységnek tartalmaznia kell egy nagynyomású áramlásmérőt 0-50 l/p mérési tartománnyal, nyomásmérőt 0-200 bar (0-3000psi) mérési tartománnyal, hőmérőt és terhelés szelepet.
2. Csatlakoztassa az egységet a tápegységhez a terhelésszeleppel és a bypass karral, amely bypass helyzetben legyen, és indítsa el a tápegységet. hagyja a motort felmelegedni, majd állítsa a bypass kart áramlás helyzetbe. Zárja el teljesen a terhelésszelepet, és ellenőrizze, hogy a biztonsági szelep beállítása megfelelő-e. A hidraulikaolaj a müvelet alatt felmelegszik, ezért ellenőrizni kell, és a terhelés szelepet ki kell nyitni, mielőtt az olaj túlzottan felmelegszik.
3. Óvatosan zárja el a terhelés szelepet, hogy a nyomás 100 barra emelkedjen. Ellenőrizze, hogy a folyadékáram 18 – 20 l/p között (Major 30-140-nél 28 – 30 l/p) van-e. Állítsa be úgy a motor fordulatszámát, hogy az áramlási érték megfelelő legyen. Ne lépje túl a 3600 f/p (Major 30-140-nél a 2900 f/p) fordulatszámot „terheléssel”. Ha a megfelelő folyadékáramlás nem érhető el a max. motorfordulatszámig, a szivattyút ki kell cserélni.

EHTMA – alkalmazási szabályok

EUROPEAN HYDRAULIC TOOL MANUFACTURERS ASSOCIATION (Európai hidraulikus szerszámgyártók szövetsége) ALKALMAZÁSI SZABÁLYOK – HIDRAULIKUS BONTÓKALAPÁCSOK

Indítás előtt.

Lásd a gyártó kezelési utasítását.

Compatibilitás

A hidraulikus eszközök meghatározott folyadékáramlás és nyomás mellett működnek. Az EHTMA tagvállalatok által gyártott berendezések háromszögletű színkódos azonosító címkével rendelkeznek. Munkakezdés előtt ellenőrizze, hogy a tápegység és a szerszám azonos azonosító címkével rendelkeznek-e. Lényeges, hogy az eltérő színkódú eszközök nem csatlakoztathatók egymáshoz, mivel az nem hatékony és veszélyes.

Az EHTMA színkódok a következők:

Besorolás Színkód Folyadékáram I/p Max. nyomás bar
A Sárga 5.5 – 6.5 180
B Kék 13.5 – 16.5 172
C	Zöld	18.0 – 22.0 138
D Barna	27.0 – 33.0 138
E	Piros 36.0 – 44.0 138
F	Fekete	45.0 – 55.0 138
G	Narancssárga	54.0 – 66.0 138
Z	Szürke	9.0 – 11.0	180

Kétség esetén forduljon a berendezés gyártóhoz.

Jellemzók.

Azoknak a kezelőknek, akik nem ismerik a hidraulikus szerszám használatát, a következőket kell tudniuk:

1) A hidraulikus bontókalapács sokkal erőteljesebb, mint az azonos súlyú pneumatikus.
2) Normál üzem közben a hidraulikus bontókalapács teste és a tömlők felmelegszenek.
3) Mivel a bontókalapácsnak nincs kipufogója, így általában csendesebb üzemű. Ez nem tekinthető teljesítményhiánynak.

Biztonság.

1) Mindig viseljen biztonsági cipőt a bontókalapáccsal való munkavégzés során.
2) A védőszemüveg erősen ajánlott, különösen kemény felületeken.
3) Biztosítsa, hogy a „tüske” biztonságosan legyen rögzítve a kalapácsba.
4) Ellenőrizze, hogy a tömlőkön nincs-e bevágás vagy kirojtosodás.. A sérült tömlőt cserélje ki.

Környezet

Biztonságos leselejtezés

Utasítások a környezet védelme érdekében.

A gép értékes anyagokat tartalmaz. A hulladék egységeket és tartozékokat helyezze el a megfelelő újrahasznosító helyen

Alkatrész	Anyag
Kezelőkar	Acél
Chassis Acél
Burkolat	Acél
Motor	Acél, Aluminium & Műanyag
Hidraulikaolaj-tartály	Acél
Hidraulikus szivattyú	Acél & alumínium
Tömlók	Acél & Gumi
Szeleptömb	alumínium
Rugalmas rögzítések	Acél & Gumi
Egyéb részek	Acél & alumínium

VIGYÁZAT

NE EMELJE fel a tápegységet úgy, hogy a bontókalapács és/vagy a bontószár még a szerszámtálcában van.

VIGYÁZAT

NE HAGYJA a bontószárat a bontókalapácsban, amikor azt a szerszámtálcában tárolja

Szerszámtálca felszerelése - Bulldog

1. Távolítsa el a bal oldali védőburkolatot és a 4 db M8-as csavart, anyát és alátétet (Lásd 1. kép)
2. Szerelje fel helyette az új oldalsó védőburkolatot a készletben található 4 db M8-as csavarral, anyával és alátéttel. Húzza meg a csavarokat 28 Nm nyomatékkal.
3. Csavarja be a 2 db rezgéscsillapítót a mellékelt 2 db M10-es alátéttel és anyával az új oldalsó védőburkolaton található megfelelő furatokon keresztül, és húzza meg kézzel (Lásd 2. kép)
4. Akassza be a szerszámtartó peremét a felszerelt oldalsó védőburkolat alá, és húzza be mindkét tűskét (Lásd 3. kép)
5. Döntse felfelé a szerszámtálcát, amíg mindkét tűske a felszerelt oldalsó védőburkolat tetején lévő nyílások fölé nem kerül. Engedje el a tűskék fogantyúját, hogy a szerelvényt rögzítse helyén. (Lásd 4. kép)
6. Gondoskodjon róla, hogy a tüskék teljesen belenyúljanak az oldalsó védőburkolat nyílásaiba, és hogy minden csavar és anya megfelelően meg legyen húzva, mielőtt szerszámokat tárolna a szerszámtálcán.

A szerszámtálca leszerelése - Bulldog

1. Gondoskodjon róla, hogy ne legyen szerszám a szerszámtálcában, majd húzza be mindkét tűskét, és döntse hátrafelé és lefelé a tálcát, hogy kiakadjon a perem az oldalsó védőburkolat alól.

Szerszámtálca felszerelése - HPP Range

1. Illessze a szerszámtálca oldalán lévő 3 furatot a bal oldali védőburkolat 3 furatához. Rögzítse a szerszámtálcát a kerethez a készletben található 3 db M8-as csavarral, anyával és alátéttel. Húzza meg 28 Nm nyomatékkal (Lásd 5. kép)

A szerszámtálca leszerelése - HPP Range

1. Gondoskodjon róla, hogy ne legyen szerszám a szerszámtálcában, majd távolítsa el a 3 db M8-as csavart, anyát és alátétet.

Az ön új Altrad Belle hidraulikus tápegységére a garancia a vásárlás napjától számított egy évig (12 hónap) érvényes. A garanciát az eredeti vevő veheti igénybe.

A Altrad Belle garancia a kivitelezési, anyag- és gyártási hibákra érvényes.

Az alábbi eseményekre a Altrad Belle nem nyújt garanciát:

1. Rongálás, nem rendeltetésszerű használat, elejtés vagy egyéb, a szerelési, kezelési vagy karbantartási utasítások be nem tartása következtében okozott sérülések.
2. Nem Altrad Belle, vagy elismert forgalmazója által végzett változtatások, hozzáadások vagy javítások esetén.
3. A Altrad Belletól vagy általa elismert forgalmazótól, és hozzá történő szállítás költsége, javítás vagy garanciális igény esetén.
4. Munka- és/vagy bérköltség felújítás, javítás vagy az elkopott részek cseréje normál elhasználódás esetén.

A következő alkatrészekre nem vonatkozik a garancia:

- motor levegőszűrő

- motor gyertya

A Altrad Belle és/vagy az általa elismert forgalmazók, vezetők, alkalmazottak vagy a biztosítók nem felelnek a következményes vagy más károkért, a gép helytelen használatából adódó bármilyen sérülésekért, károkért vagy költségekért.

Garancia

Bármilyen garanciális ügyet először a Altrad Belle bírál el, érkezhet akár telefonon, faxon, e-mail-ben vagy írásban.

A garanciális ügyek intézéséhez forduljon: -

Tel: [phone] Fax: [phone] Email : [e-mail]

vagy írjon:

Szavatossági regisztráció:

Annak érdekében, hogy még zöldebb és még környezettudatosabb legyen, az ALTRAD Belle bevezeti az online szavatossági regisztrációt. Amennyiben hozzá szeretne férni weblapunk regisztrációs oldalához, kérjük, használja az alábbi címet:

http://www.bellegroup.com/index.php?p=warranty_registration

A regisztrációs oldalhoz történő hozzáférés egy alternatív módjaként okostelefonja felhasználásával beszkennelheti az itt található QR kódot.
