| Termék típusa | Vezeték nélküli mini süllyesztő körfűrész |
| Márka | PowerPlus |
| Modell | POWDP25400 |
| Névleges feszültség | 20 V |
| Üresjárati fordulatszám | 3150 min⁻¹ |
| Fűrészlap átmérője | 89 mm |
| Furatátmérő | 10 mm |
| Vágásszélesség | 1,8 mm |
| Fogak száma | 24 |
| Lap vastagsága | 1,0 mm |
| Tengelyzár | Igen |
| Maximális vágásszélesség (90°) | 28,5 mm (fa) |
| Súly (becsült) | Körülbelül 2,5 kg |
| Akkumulátor | Li-ion 20 V (nem tartozék) |
| Soft grip fogantyú | Igen |
| Lézeres vezető | Igen (2. osztály) |
| Por elszívás | Igen (nyílás és tömlő mellékelve) |
| Vezetősínek | 3 darab mellékelve |
| Garancia | 36 hónap |
| Csomagolás tartalma | 1 fűrész, 3 lap (TCT, HSS, gyémánt), 2 hatszögletű kulcs, 1 párhuzamos vezető, 1 elszívó tömlő, 3 sín, 2 szorító, kézikönyv |
Gyakran ismételt kérdések - POWDP25400 PowerPlus
Felhasználói kérdések a következőről POWDP25400 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét POWDP25400 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWDP25400 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWDP25400 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
11.1 Nabíjanie akumulátorovej batérie
1 RENDELTETÉSI CÉL 3
2 LEÍRÁS (A. ÁBRA) 3
3 CSOMAGOLÁS TARTALMA 3
4 JELZÉSEK 4
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....4
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Az akkus készülék használata és gondozása 6
5.6 Szerviz 6
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK MERÜLŐFÜRÉSZHEZ 6
7 A VISSZAÜTÉS OKAI ÉS MEGELŐZÉSE ...... 7
8 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK LÉZERHEZ......8
9 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......8
9.1 Akkumulátorok....8
9.2 Töltók....9
10 JELLEMZÖK....9
10.1 Puha markolat (1)....9
10.2 Li-ion akkumulátor (10)....9
10.3 Porelszívó kimenet (9) 9
11 HASZNÁLAT ELŐTT....10
11.1 Az akkumulátor feltöltése.... 10
11.1.1 Töltési kijelzés (1. ábra) 10
11.2 Akkumulátor kapacitás jelző (2. ábra).... 11
11.3 Az akkumulátor behelyezése és eltávolítása (3. ábra).... 11
11.4 A fűrésztárcsa felszerelése és eltávolítása (4. ábra).... 11
11.5 A vágási mélység beállítása (5. ábra).... 11
11.6 Vezetősínek (15).... 12
POWERPLUS HIGH QUALITY TOOLS
POWDP25400 HU
11.7 Csatlakozórudak a vezetősínekhez (6. ábra).... 12
11.8 Párhuzamos vágás beállítása (7. ábra).... 12
11.9 Lézervonal generátor (8. ábra) 12
11.10 Fürészpor eltávolítása (9. ábra).... 13
11.11 A vonal követése (10. ábra).... 13
11.12 Be- és kikapcsolás (11. ábra) 13
12 VÁGÁS....13
12.1 Általános vágás (12. ábra).... 13
12.2 Zsebvágás (13. ábra).... 14
12.3 Különösen kemény vagy dörzsölő hatású anyag vágása 14
12.3.1 Fémlemez:....14
12.3.2 Kerámia csempe, pala stb.: 14
12.3.3 Gipszkarton:....15
13 TIPPEK A MINI MERÜLŐFÜRÉSZ MÜKÖDTETÉSÉHEZ ..... 15
14 KARBANTARTÁS 15
15 MÜSZAKI ADATOK....15
16 ZAJ....16
17 JÓTÁLLÁS....16
18 KÖRNYEZETVÉDELEM....17
19 MEGFELELŐSÉGI NYILATKOZAT 17

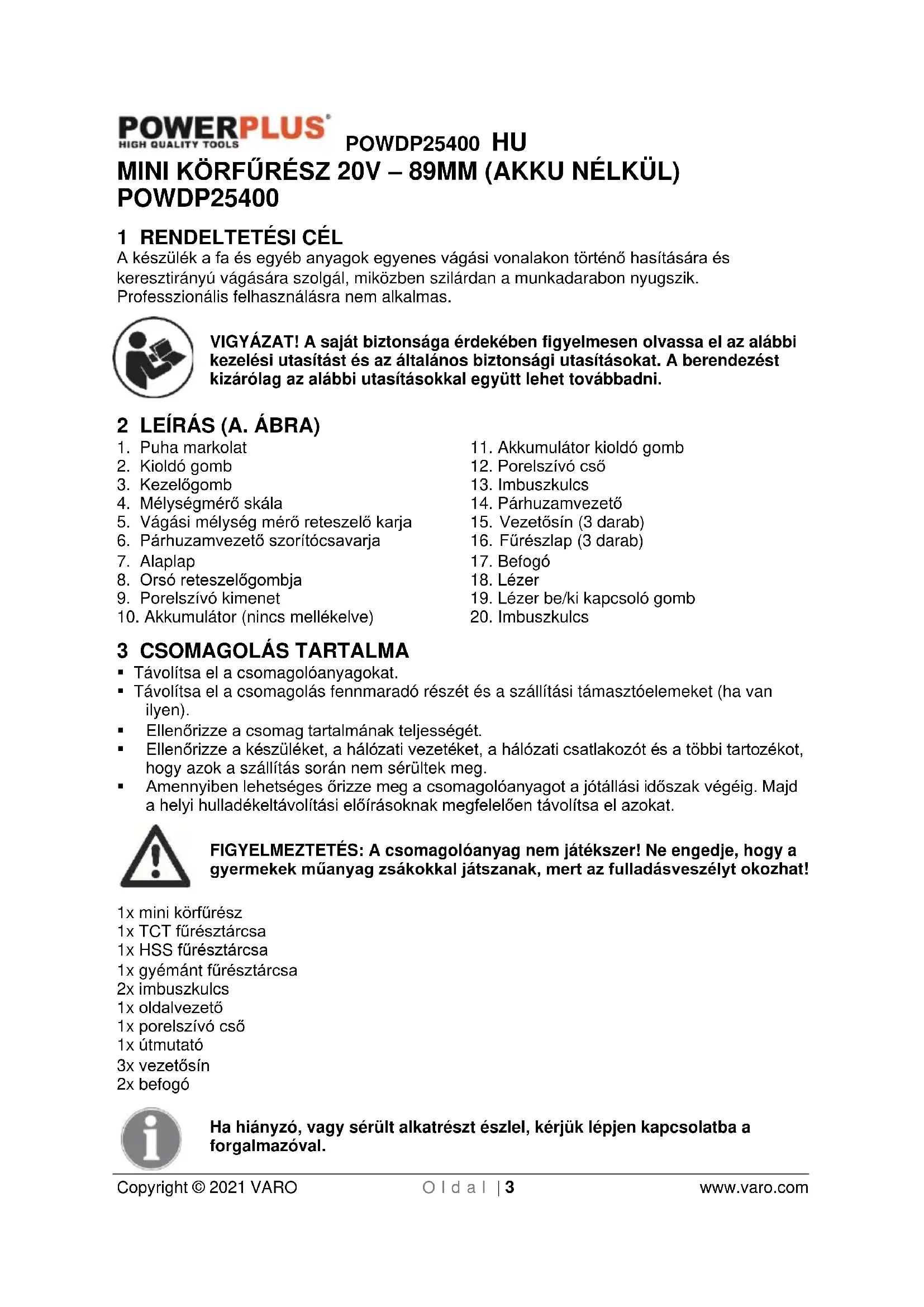

MINI KÖRFÜRÉSZ 20V – 89MM (AKKU NÉLKÜL) POWDP25400
1 RENDELTETÉSI CÉL
A készülék a fa és egyéb anyagok egyenes vágási vonalakon történő hasítására és keresztirányú vágására szolgál, miközben szilárdan a munkadarabon nyugszik. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A. ÁBRA)
- Puha markolat 11. Akkumulátor kioldó gomb
- Kioldó gomb 12. Porelszívó cső
- Kezelögomb 13. Imbuszkulcs
- Mélységmérő skála 14. Párhuzamvezető
- Vágási mélység mérő reteszelő karja 15. Vezetősín (3 darab)
- Párhuzamvezető szorítócsavarja 16. Fűrészlap (3 darab)
- Alaplap 17. Befogó
- Orsó reteszelőgombja 18. Lézer
- Porelszívó kimenet 19. Lézer be/ki kapcsoló gomb
- Akkumulátor (nincs mellékelve) 20. Imbuszkulcs
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1x mini körfürész
1x TCT fűrésztárcsa
1x HSS fürésztárcsa
1x gyémánt fűrésztárcsa
2x imbuszkulcs
1x oldalvezető
1x porelszívó cső
1x útmutató
3x vezetősín
2x befogó
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. | |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására (csak a töltőhöz). | |
 | Környezeti hőmérséklet max. 40 °C (csak az elemhez). |  | Az akkumulátort és a töltőt ne tegye ki víz hatásának. | |
 | Az akkumulátort és a töltőt csak beltéri helyiségben használja. |  | Az akkumulátort vagy a töltőt tilos elégetni. | |
 | Mindig viseljen szemvédőt! |  | Viseljen kesztyűt! | |
 | Lézersugárzás! |  | Tilos a fénysugárba nézni! | |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
■ Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csövezetékekkel, fütőkészülékekkel, tűzhelyekkel és hütőkkel. Az áramütés kockázata nő, ha a teste földelt.
POWDP25400 HU
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ne engedje, hogy a készülékek gyakori használatából eredő rutinszerű ismeretek révén elbízza magát, és figyelmen kívül hagyja a készülék biztonsági szabályait. A gondatlan műveletek a másodperc töredéke alatt súlyos sérüléseket okozhatnak.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat. - Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadálvozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
POWDP25400 HU
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Az akkus készülék használata és gondozása
- Csak a gyártó által megadott töltővel töltse fel. Az egyik típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik típusú akkumulátorral együtt használja.
- Az elektromos készülékeket csak a speciálisan azokhoz kijelölt akkumulátorokkal együtt használja. Bármely más típusú akkumulátor használata sérülést vagy tűzveszélyt okozhat.
- Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb apró fémtárgyaktól, amelyek összeköttetést teremthetnek az akkumulátor pólusai között. Az akkumulátor pólusainak rövidzárlata égési sérüléseket vagy tüzet okozhat.
- Rendellenes körülmények között folyadék szabadulhat ki az akkumulátorból; ezért kerülje az azzal történő érintkezést. Ha véletlenül mégis hozzáér, akkor mossa le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból kilépő folyadék irritációt vagy égési sérüléseket okozhat.
- Ne használjon sérült vagy módosított akkumulátort vagy készüléket. A sérült vagy módosított akkumulátorok kiszámíthatatlan jelenségeket produkálhatnak, ami tüzet, robbanást vagy a sérülésveszélyt eredményezhet.
- Ne tegye ki az akkumulátort vagy a készüléket tűz vagy túl magas hőmérséklet hatásának. A tűznek vagy a 130 °C feletti hőmérsékletnek történő kitettség hatására az akkumulátor felrobbanhat.
- Kövesse a töltésre vonatkozó összes utasítást, és ne töltse az akkumulátort vagy a készüléket az útmutatóban meghatározott hőmérsékleti tartományon kívül. A nem megfelelő vagy a megadott tartományon kívüli hőmérsékleten történő töltés során károsodhat az akkumulátor, és fokozódhat a tűz kockázata.
5.6 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
- Soha ne próbálja meg a sérült akkumulátorokat javítani. Az akkumulátorok szervizelését csak a gyártó vagy az arra szerződtetett szolgáltatók végezhetik el.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK MERÜLŐFÜRÉSZHEZ
- Ellenőrizze, hogy a géptörzslapon feltüntetett műszaki adatok megfelelnek-e a hálózati feszültség értékével.
- A korlátozott fizikai, érzékelési vagy szellemi képességgel rendelkező személyek nem használhatják a merülőfűrészt, kivéve, ha felügyelő személy irányítja és felügyeli őket.
- Tilos az áram alatt lévő készüléket felügyelet nélkül hagyni, illetve tartsa gyermekektől és felügyeletet igénylő személyektől távol.
- Tilos a kezet a vágási területre és a fűrészlap közelébe tenni.
- Ne feledje, hogy még a kopott fűrészlap is nagyon éles. A fűrészlapot mindig az oldalánál fogja meg. Tilos a fűrészlapot lengetni és vigyázzon, hogy ne ejtse le.
POWDP25400 HU
- Tilos a merülőfürészt csiszolókoronggal használni.
- Tilos a munkadarab alsó részét megfogni. A védőburkolat nem véd a munkadarab alatt a fűrészlap ellen.
- A munkadarab vastagságának megfelelően állítsa be a vágási mélységet. A munkadarab alatt egy teljes fűrészlap fognyi hossznál kevesebbnek kell kilátszódnia.
- Ne vágjon nagyon apró munkadarabokat. Amikor kerek fát vág, akkor gondoskodjon a munkadarab rögzítéséről, hogy az ne tudjon elfordulni. Tilos a vágandó munkadarabot kézben vagy ölben tartani. Fontos, hogy mindig megfelelően rögzítse a munkadarabot a fizikai kontaktus elkerülése, valamint a fűrészlap elakadási vagy a készülék feletti kontroll elvesztési kockázatának csökkentése érdekében.
- A fürészt csak a szigetelt markolófelületeknél fogva tartsa, amikor olyan müveletet végez, melynek során a vágóeszköz rejtett elektromos vezetékkel vagy a saját vezetékével érintkezhet. Az áram alatt lévő vezetékkel történő érintkezés során a fém alkatrészek feszültség alá kerülnek és áramütést okozhatnak.
- Mindig a megfelelő méretű fűrészlapot és megfelelő elhelyező furatot használjon. A rögzítőelemekre nem megfelelően illeszkedő fűrészlap egyenetlenül működik és a készülék feletti kontroll elvesztéséhez vezet.
- Tilos sérült vagy nem megfelelő külső peremet, vagy sérült befogócsavart használni. A külső peremet és a befogócsavart speciálisan a készülék optimális teljesítménye és megbízhatósága érdekében fejlesztették ki.
- Indítsa el a fűrészt, és amikor az elérte maximális üresjárati sebességét, akkor kezdjen hozzá a vágáshoz.
- Tilos a fűrészlapot úgy lefékezni, hogy kikapcsolás után oldalról nyomást fejtünk ki rá.
Csak akkor tegye le a fűrészt, ha az már teljesen leállt.
- Tilos a fűrészt magas hőmérsékletnek, nedvességnek vagy erős ütésnek kitenni, mert az a fűrész sérülését eredményezheti.
- Tartsa erősen a fűrészt mindkét kezével, és vigye a karját olyan helyzetbe, amellyel ellen tud állni az esetleges visszaütési erőnek.
7 A VISSZAÜTÉS OKAI ÉS MEGELŐZÉSE
- A visszaütés a beragadt, elakadt vagy rosszul beállított fűrészlap hirtelen reakciójának eredménye, ami a készülék irányíthatatlanságához vezet, és ekkor fel kell emelni és el kell távolítani a munkadarabról a kezelő irányába.
- A visszaütés akkor fordulhat elő, amikor a fűrészlap beszorul vagy elakad a fűrészelési vágatban. A fűrészlap akadályoztatva van, és a motorerő a kezelő irányába taszítja a készüléket.
- A visszaütés akkor fordulhat elő, amikor a fűrészlap megcsavarodik vagy elcsúszik a fűrészelési vágatban. Ennek eredményeként a fűrészlap hátsó szélének fogai beleragadhatnak a munkadarab felületébe, melynek következtében a fűrész kimozdul a fűrészelési vágatból és a fűrész hátraugrik a kezelő irányába.
- A visszaütés a fűrész szabálytalan vagy hibás használatának eredménye. Ez az alábbiakban részletezett óvintézkedések betartása mellett megelőzhető.
- Tartsa a fürészt erösen mindkét kezével és vigye a karjait olyan helyzetbe, amelyben ellen tud állni a visszaütés erejének. A fürészlapot mindig tartsa a teste mellett, és soha ne vigye a testével egy vonalba. Visszaütéskor a fürész hátra ugorhat, de a megfelelő óyintézkedések megtétele esetén a kezelő kontrollálni tudja a visszaütési érőt.
- Ha a fűrészlap elakad vagy a fűrészelés bármely okból kifolyólag meg van szakítva, akkor oldja ki a BE /KI (ON / OFF) kapcsoló gombot és tartsa nyugodtan a fűrészt addig az anyagban, amíg az teljesen le nem áll. Soha ne próbálja eltávolítani a fűrészt a munkadarabból, vagy ne próbálja hátrahúzni azt, amíg a fűrészlap mozog vagy visszaütés esélye áll fenn. Keresse meg a fűrészlap beakadásának okát és szüntesse meg azt a megfelelő óvintézkedések megtételével.
POWDP25400 HU
- Amikor újra kívánja indítani a munkadarabba beakadt fűrészt, akkor állítsa a fűrészlapot a fűrészelési vágat középre, és ellenőrizze, hogy a fűrész fogai beakadtak-e a munkadarabba. Ha a fűrészlap beakadt, akkor a készülék újraindításakor az kimozdulhat a munkadarabból, vagy visszaütés fordulhat elő.
- A nagy paneleket támassza ki a beszorult fűrészlap visszaütési kockázatának minimalizálása érdekében. A nagyméretű panelek hajlamosak a saját súlyuk alatt meghajolni. Ezért a paneleket mindkét oldalon meg kell támasztani a fűrészelési vágat közelében és a széleknél egvaránt.
- Ne használjon életlen vagy sérült fűrészlapot. A tompa fűrész vagy az elcsúszott fogak fokozott súrlódást, elakadást, vagy nagyon keskeny fűrészlap esetén visszaütést okozhatnak.
- Vágás előtt húzza meg a vágási mélység beállítót. Ha a beállítások vágás közben megváltoznak, akkor, a fűrészlap beakadhat, vagy visszajütés történhet.
- Különösen figyeljen oda, amikor rejtett helyen, például már meglévő falon végez „körvágást”. A kiálló fűrészlap vágás közben rejtett tárgyakba akadhat, és visszaütést okoz.
- Ne helyezze a fürészt munkapadra vagy a padlóra annak működése közben. Mindig várja meg, hogy a fürészlap teljesen leálljon. A védelem nélküli, működő fürészlap a vágási iránnyal ellentétesen mozdítja el a fürészt és elvág mindent, ami az útjába kerül. Ezért vegve figyelembe a fürész késleltetési idejét.
- Ebből az okból kifolyólag, a készülék nem alkalmas rögzített készülékként, fordított helyzetben történő használatra.
- Ne működtesse a készüléket, ha az nem működik megfelelően vagy sérült. Műszaki problémák esetén ne kísérelje meg saját maga annak megjavítását. Keresse az ügyfélszolgálatot vagy javíttassa meg a készüléket szakemberrel.
8 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK LÉZERHEZ
Figyelmeztetés! A lézersugár szemsérülést okozhat. Tilos belenézni vagy a lézersugarat mereven nézni.
- Használat során tilos a lézersugarat emberekre irányítani, akár közvetlenül, akár közvetetten visszaverődő felületen keresztül.
- Ez a lézer az idevonatkozó szabvány 2. besorolási osztálynak felel meg. Az egység nem tartalmaz szervizelendő alkatrészeket. Tilos a burkolatot bármilyen okból kifolyólag kinyitni. Ha az egység megsérült, javíttassa meg az arra jogosult szakemberrel.
A lézer nézőüvegek nem védenek a lézersugárzás ellen.
9 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.
9.1 Akkumulátorok
- Tilos bármi okból kifolvólag kinvitni.
- Tilos olyan helven tárolni, ahol a hömérséklet meghaladhatia a 40 °C-ot.
■ Csak 4 °C és 40 °C közötti hömérsékleten töltse. - Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.
- Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.
POWDP25400 HU
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tüz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
-Óvatosan törölje le a folyadékot egy ruhával. Kerülje a börrel való érintkezést.
-Börrel való érintkezés és szembe iutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
9.2 Töltök
- Tilos úira nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélie ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnvitni.
■ Ne tesztelje a töltöt. - A töltő csak beltéri használatra alkalmas.
10 JELLEMZÖK
10.1 Puha markolat (1)
A készülék höre lágyuló gumiból (TPR) készült puha markolattal és védőperemmel rendelkezik. A TPR rugalmas, lökéselnyelő és környezetbarát (újrahasznosítható).
10.2 Li-ion akkumulátor (10)
A Li-ion akkumulátorok előnye:
- Li-ion akkumulátoroknak nagyobb a teljesítmény/súly arányuk (nagyobb teljesítmény, kisebb súly és tömörebb akkumulátorok).
- Nincs memóriaeffektus (teljesítmény veszteség többszörös feltöltési/lemerülési ciklus) mint néhány más típusú akkumulátornál (Ni-Cd, Ni-MeH,...).
■ Korlátozott önkisülés (id. még a Tárolás című fejezetet).
10.3 Porelszívó kimenet (9)
A készülékhez porelszívó kimenet tartozik, amely a porelszívó csővel (12) rögzíthető a por eltávolítása érdekében. Ez az adapter port (nincs mellékelve) csatlakoztatható a porszívóhoz. Csatlakoztasson hozzá porszívót, és munka közben tartsa munkaterületét por- és törmelékmentesen.
11 HASZNÁLAT ELŐTT
11.1 Az akkumulátor feltöltése
A készülékhez mellékelt akkumulátor-köteget majdnem lemerült állapotban adjuk, hogy megelőzzük az esetleges problémákat.
Megjegyzés: Az akkumulátor az első feltöltés alkalmával nem éri el teljesen feltöltött állapotát. A teljes feltöltés néhány töltési ciklus utan következik be. Az akkumulátort csak beltéren lehet feltölteni.
Normális használat során egy órás töltési idő szükséges az akkumulátor teljes feltöltéséhez. Az akkumulátor a töltés során kissé felmelegszik. Ez normális és nem jelent rendellenességet. Tilos a töltöt olyan helyre tenni, ahol az extrém hő vagy hideg hatásának van kitéve. A legjobb szokásos szobahömér sékleten tárolni. Amikor az akkumulátor teljesen fel van töltve, húzza ki a töltöt a hálózati csatlakozóból és távolítsa el az akkumulátort a töltőböl.
Megjegyzés:
- Töltés előtt hagyja, hogy az akkumulátor teljesen lehüljön.
- Töltés előtt vizsgálja meg az akkumulátort. Ha az akkumulátor repedt vagy ereszt, akkor tilos feltölteni.
11.1.1 Töltési kijelzés (1. ábra)
Csatlakoztassa a töltöt a konnektorhoz:
- Folyamatos zöld: kész a feltöltésre.
- Villogó piros: töltés folyamatban.
■ Folyamatos zöld: feltöltött.
■ Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás.
Megjegyzés: Ha az akkumulátor nem illeszkedik megfelelően, akkor húzza ki a töltöt az áramforrásból és ellenőrizze a műszaki adatokat, hogy az akkumulátor típusa megfelel-e a töltő típusának. Ne töltsön a töltőbe biztonságosan nem illeszkedő akkumulátort, vagy bármely más akkumulátort, amely nem megfelelően illeszkedik a töltőbe.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz.
- A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor a folyamatos használat következtében felmelegszik, akkor használat előtt hagyja, hogy lehüljön szobahőmérsékletre. Ezáltal meghosszabbítja az akkumulátor élettartamát.
MEGJEGYZÉS: Távolítsa el az akkumulátort a töltőből. Ehhez nyomja meg az akkumulátor-kioldó gombot és ezzel egy időben vegye ki az akkumulátort.
11.2 Akkumulátor kapacitás jelző (2. ábra)
Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot. Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött.
2 LED világít: Az akkumulátor 60%-ig feltöltött.
1 LED világít: Az akkumulátor majdnem lemerült.
11.3 Az akkumulátor behelyezése és eltávolítása (3. ábra)
FIGYELMEZTETÉS: Beállítások elvégzése előtt ellenőrizze, hogy a fúró ki van-e kapcsolva és a forgásirány beállító gomb középső állásban van-e.
- Az akkumulátor eltávolításhoz: nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.
- Az akkumulátor behelyezésekor nyomja az akkumulátort a készülék érintkezőire.
11.4 A fűrésztárcsa felszerelése és eltávolítása (4. ábra)
Figyelem: A fűrészlap felszerelésekor viseljen védőkesztyűt. A fűrészlap megérintésekor fennáll a sérülés veszélye.
Csak a használati utasításban megadott műszaki adatoknak megfelelő fűrésztárcsát használjon.
Vigyázat! Összeszerelés előtt kapcsolja ki a készüléket, és válassza le arról az akkumulátort.
■ Helyezze a fürészt sík felületen az oldalára.
- A fűrésztárcsa (a) orsóra történő felszereléséhez nyomja meg a kioldógombot (2), tartsa azt benyomva, majd emelje fel az alaplapot (az elülső oldalt felfelé tolva).
Ellenőrizze, hogy a fűrésztárcsa fogai és a fűrésztárcsán található nyíl ugyanabba az irányba néznek-e, mint a védőburkolaton látható nyíl.
- Szerelje fel a külső peremet (b), az alátétet és a befogó csavart (c), majd helyezze az imbuszkulcsot (13) a csavarfejbe. Az orsó reteszelő gombjának (8) benyomása közben, forgassa el az imbuszkulcsot (13) lassan az óramutató járásával ellentétes irányba, amíg a fűrésztárcsa reteszelése a helyére nem ugrik és a fűrésztárcsa le nem áll.
- A fürésztárcsa imbuszkulccsal (13) történő elforgatásával ellenőrizze, hogy a fürésztárcsa tud-e szabadon forogni.
A fűrésztárcsa eltávolítása érdekében kövesse a fenti lépéseket fordított sorrendben.
MEGJEGYZÉS: A legjobb vágási eredmény érdekében használjon az anyagnak és a kívánt vágási minőségnek megfelelő fűrésztárcsát.
11.5 A vágási mélység beállítása (5. ábra)
Határozza meg az anyag vastagsága és a fűrésztárcsa szerinti megfelelő mélységet.
- Megdöntés révén lazítsa meg a vágási mélység mérő reteszelő karját (5).
- Állítsa be a kívánt vágási mélységet úgy, hogy a háromszög alakú mélységjelzőt a mélységskálához (4) igazítja.
- Húzza meg a vágási mélység mérő reteszelő karját (5).
11.6 Vezetősínek (15)
A vezetősínek pontos és tiszta egyenes vágások, gérvágások és illesztés elvégzését teszik lehetővé. A sínek a munkadarab felületét is védik a sérülésektől.
A befogókkal (17) történő rögzítés stabil fogást és biztonságos munkát biztosít.
- Helyezze a vezetősínt a munkadarabra, és rögzítse a vezetősínt a befogókkal. Csúsztassa a rudat a vezetősín vágatába, és húzza meg a befogót a karral.
- Helyezze a készüléket a vezetősínre. Az alaplapnak is van vágata, amely pontosan illeszkedik a sín vezetőgerincébe.
11.7 Csatlakozórudak a vezetősínekhez (6. ábra)
- Mindkét vezetősín csatlakoztatásához használja az S3-as imbuszkulcsot (20) a csatlakozórúd meglazításához, majd csúsztassa az elülső csatlakozórudat alulról a vezetősín vágatába.
- Csúsztassa a másik csatlakozórudat a második vágatba.
- A sínek csatlakoztatásához húzza meg a rögzítőcsavarokat az S3 imbuszkulcs (20) segítségével.
11.8 Párhuzamos vágás beállítása (7. ábra)
A párhuzamvezető a munkadarab élének pontos vágását és az azonos méretű vágási csíkokat teszi lehetővé.
- A kilazításhoz fordítsa a párhuzamvezető rögzítőcsavarját (6) az óramutató járásával ellentétes irányba.
- Helyezze be a párhuzamvezetőt (14) az alaplap (7) mindhárom résébe, majd csúsztassa a párhuzamvezetőt (14) balra vagy jobbra a kívánt helyzetbe.
- Az óramutató járásával megegyező irányba történő elforgatással húzza meg a párhuzamvezető rögzítőcsavarját (6). Ellenőrizze, hogy a párhuzamvezető (14) a helyére van-e rögzítve.
- Az egyenletesen párhuzamos vágások elérése érdekében gondoskodjon arról, hogy a párhuzamvezető (14) teljes hosszában a fának támaszkodjon.
11.9 Lézervonal generátor (8. ábra)
Figyelmeztetés: Tilos közvetlenül a lézersugárba nézni, tilos a sugarat szándékosan másokra irányítani és mindig gondoskodjon arról, hogy az 0,25 mp-nél hosszabb ideig ne érintkezzen emberi szemmel.
Amikor berajzolja a vágási vonalat a munkadarabon, akkor a lézervonal generátor segít abban, hogy vágás közben könnyebben tudja követni ezt a vonalat.
Bekapcsolás: Állítsa a lézer generátor kapcsolóját (19) „l” állásba. Ekkor a lézer generátor (18) működik.
Kikapcsolás: Állítsa a lézerkapcsolót (19) „O” állásba.
Ellenőrizze, hogy a vágási vonal be van-e jelölve a munkadarabon.
- Állítsa be a szükséges vágási mélységet.
- Dugja be a készüléket és indítsa el a motort.
- Amikor a fűrészlap elérte maximális sebességét (kb. 5 másodperc), akkor helyezze a fűrészt a munkadarabra.
- Kapcsolja be a lézergenerátort (18) a lézergenerátor kapcsoló (19) segítségével.
- Állítsa a lézersugarat a munkadarabon bejelölt vágási vonallal egy vonalba, és lassan tolja a fűrészt mindkét kezével előre úgy, hogy a piros fénysugár kövesse a vágási jelzést.
- A vágás befejezésével kapcsolja ki a lézersugarat.
POWDP25400 HU
11.10 Fürészpor eltávolítása (9. ábra)
A merülőfűrész nagyteljesítményű készülék, amely nagy mennyiségű port képes előállítani. Mivel a készülék teljesen zárt fűrésztárcsával rendelkezik, így a porelszívás különösen hatékony. A porelszívást a kicsi vágási munkák kivételével minden esetben alkalmazni kell.
- Helyezze a porelszívó csövet (12) a porelszívó kimenetre (9).
- Csatlakoztassa a fűrészpor és a szilánkok elszívására jóváhagyott porelszívó készüléket a porelszívó csőhöz (12).
11.11 A vonal követése (10. ábra)
Az alaplap (7) első és hátsó részén V-alakú iránymutató található, amellyel a vágás során egy adott vonalat tud követni.
11.12 Be- és kikapcsolás (11. ábra)
FIGYELEM! A be-/ kikapcsoló aktiválása elött ellenőrizze, hogy a fűrésztárcsa megfelelően van-e felszerelve, és zökkenőmentesen működik-e, illetve a fűrésztárcsa befogó csavarja jól meg van-e húzva.
A készülék elindítása:
- Először nyomja meg a kioldó gombot (2).
Ezt követően húzza meg a kezelögombot (3) és tartsa benyomva.
A készülék kikapcsolása:
Először távolítsa el a készüléket a munkadarabból. - Majd engedje el a kezelögombot (3).
Megjegyzés: Biztonsági okokból kifolyólag a kapcsoló gomb (3) nem reteszelhető; a teljes művelet során benyomva kell maradnia.
12 VÁGÁS
12.1 Általános vágás (12. ábra)
Ellenőrizze a műszaki adatokat, hogy a készülék megfelelő-e a vágandó anyaghoz.
■ Szerelje fel a megfelelő fűrészlapot és ellenőrizze, hogy az sérült-e és éles-e.
- Állítsa be a vágási mélységet.
- Szerelje fel és csatlakoztassa a porelszívó rendszert.
- Helyezze a vágandó anyagot sima felületre, például munkapadra, asztalra vagy padlóra. Helyezzen alá egy darab hulladékanyagot, ha:
- Nem szeretné megsérteni a munkafelületet.
- Fogja meg erősen a készüléket és helyezze annak fém alaplapját a vágandó felületre. Ellenőrizze, hogy az alaplap hátsó fele a munkafelületen kívül legyen. Ne szúrja csak úgy bele az anyag közepébe a fűrészt.
- Kapcsolja be a készüléket és várjon addig, hogy a fűrészlap felgyorsuljon. Ezt követően nyomja meg a biztonsági gombot (2), majd lassan és finoman, de határozottan engedje a fűrészt behatolni az anyagba. Tolja a készüléket előre a vágási vonal mentén.
- MEGJEGYZÉS: Tilos a készüléket hátrafelé húzni.
- Nagyon kicsi erőre van szükség a készülék vágás mentén történő előretolásához. A túlzott erő kifárasztja a kezelőt, valamint a készülék és a fűrészlap túlzott kopásához vezethet. A túlzott erőkifejtés a hőkioldó biztosíték kicsapását is okozhatja, ami a munkavégzés késleltetését vonja maga után.
12.2 Zsebvágás (13. ábra)
FIGYELEM: A fűrész biztonságosabbá és könnyebbé tétele érdekében mindig ügyeljen a fűrész feletti megfelelő irányítás fenntartására. A fűrész feletti kontroll elvesztése súlyos sérüléseket okozhat.
A zsebvágás olyan vágás, amelyet a munkadarab belső részében kell végrehajtani, nem pedig egy külső éltől elindulva kell befelé dolgozni.
■ Szereljen fel a fűrészelni kívánt anyagnak megfelelő fűrésztárcsát.
- Világosan jelölje be a kivágandó területet. Állítsa be a fűrészen a vágási mélységet. Döntse a fűrészt a megjelölt területre úgy, hogy az alaplap (7) elülső széle a munkafelületre támaszkodjon, a hátsó széle pedig a munkafelület fölé emelkedjen. A vágásvezetőt (e) (10. ábra) a munkadarabon megjelölt vonalhoz kell igazítani.
- A fürészt továbbra is döntött helyzetben alkalmazva helyezze rá az alaplapra úgy, hogy a fürésztárcsa teljesen látható legyen az alaplapon található fürésznyíláson keresztül (az Ön által beállított vágási mélységnek megfelelően). Ügyeljen arra, hogy a fürésztárcsa ne érjen hozzá, de közel legyen a munkafelülethez.
- Tartsa stabilan a fürészt, miközben a lehető legkisebb nyomást gyakorolja az alaplapra. A visszaütés elkerülése érdekében tartsa erősen a készüléket a fürész bekapcsolása előtt.
- Kapcsolja be a készüléket, várja meg, amíg az eléri a teljes sebességét, majd óvatosan vezesse bele a fűrésztárcsát az anyagba, miközben fenntartja a forgó erőt az alaplap elülső szélén. Ezután tolja előre a készüléket a vágandó vonal mentén.
- Óvatosan kövesse a vágási vonalat a fűrésztárcsa résének elülső részén.
- A vágás befejezésekor engedje el a kapcsoló kart, és hagyja, hogy a fűrésztárcsa teljesen leálljon.
- NE TÁVOLÍTSA EL a fűrészt és a fűrésztárcsát a munkadarabról addig, amíg a fűrésztárcsa még mozog. Ez károsíthatja a vágást (vágásszélességet), és visszaütést, illetve a készülék feletti kontroll elvesztését okozhatja, ami sérülést eredményezhet.
FIGYELEM: Zsebvágáskor mindig előre menetben készítsen bevágást. A fordított irányú vágás következtében a fűrész felkúszhat a munkadarabra és visszaüthet a kezelő felé.
12.3 Különösen kemény vagy dörzsölő hatású anyag vágása
12.3.1 Fémlemez:
Csak erre a célra alkalmas fürészlapot használjon.
- A mélységet az anyag vastagságánál mindig legalább 1 mm-rel mélyebbre állítsa, hogy a fűrészlap ne menjen a felületre. A munkafelület alatt legyen hulladékanyag.
- Távolítsa el az eldolgozatlan széleket és rozsdát, mivel ezek akadályozhatják az anyagon történő zavartalan áthaladást.
- A készülék alaplapjára felvitt vastag méhviasz (bútorfényező) megkönnyíti a vágást.
Csak sárgaréz, réz, ólom, alumínium vagy galvanizált lágyacél vágásához alkalmas.
- Minden 2 percnyi fémvágást legalább 3 perces pihenőidőnek kell követnie.
12.3.2 Kerámia csempe, pala stb.:
Csak erre a célra alkalmas fürészlapot használjon.
- Mindig a megfelelő porszívó vagy porelszívó csatlakoztatása mellett használja, mivel a felszálló por veszélyes lehet a kezelő számára és akadályozhatja a megfelelő működtetést.
12.3.3 Gipszkarton:
Csak erre a célra alkalmas fürészlapot használjon.
- A beszúró fűrész csak alkalmankénti kivágás elkészítésére alkalmas gipszkartonban, és a készüléket mindig a megfelelő porszívó vagy porelszívó csatlakoztatása mellett kell használni. A por akadályozhatja a megfelelő működtetést.
- A hagyományos eszközökkel, például lyukfűrésszel vagy késsel, általában kiváló eredményt lehet elérni. A beszúró fűrész a különösen tiszta és pormentes vágások elkészítésére alkalmas, vagy akkor, amikor vezetékek vagy csövek elvágásának veszélye áll fenn.
13 TIPPEK A MINI MERÜLÖFÜRÉSZ MÜKÖDTETÉSÉHEZ
Használjon mindig a vágandó anyagnak és anyagvastagságnak megfelelő fűrésztárcsát. A vágás minősége javul a fűrésztárcsa fogszámának növekedésével. A mozgás megakadályozása érdekében mindig ellenőrizze, hogy a munkadarab szilárdan van-e tartva, illetve be van-e fogva. A vágási vonal közelében támogassa a nagy paneleket. Az anyag bármilyen irányú mozgása befolyásolhatja a vágás minőségét. Amikor a fűrésztárcsa felfelé irányuló mozdulatban vág, akkor vágás közben feldarabolhatja a munkadarab legfelső felületét vagy éleit. Győződjön meg arról, hogy a legfelső felület nem látható felület legyen a munka befejezésekor.
14 KARBANTARTÁS
Bármilyen jellegű beállítás, karbantartás vagy szervizelés elvégzése előtt, vegye ki az akkumulátort a szerszámból.
A készülék nem igényel további kenést vagy karbantartást. A készülékben nincsenek a felhasználó által szervizelendő alkatrészek. Soha ne használjon vizet vagy vegyszereket a készülék tisztításához. Törölje le száraz ruhával. A készüléket mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Tartsa az összes vezérlógombot pormentesen. Esetenként a szellőzőnyílásokon keresztül szikrák távozhatnak el. Ez normális jelenség, és nem károsítja a készüléket.
15 MÜSZAKI ADATOK
| Névleges feszültség | 20 V |
| Forgási sebesség | 3150 min ^-1 |
| Tárcsa átmérője | 89 mm |
| Furat mérete | 10 mm |
| Bevágás | 1,8 mm |
| Fűrészfogak száma | 24 fog |
| Fűrésztárcsa vastagsága | 1,0 mm |
| Orsózár | lgen |
| Max vágási szélesség 90°-90° | Fa 28,5 mm |
| Puha markolat | lgen |
16 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
Hangnyomásszint LpA
Max 90dB(A)
Hangteljesítményszint LwA
Max 101dB(A)
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
Max 5.5m/s²
K = 1,5 ~m / s^2
17 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)
A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni. - A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
18 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
19 MEGFELELŐSÉGI NYILATKOZAT
VARO – VIC. VAN ROMPUY N.V.. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: mini körfűrész 20V – 89mm (AkkU nélkül)
Márkanév: POWERplus
Cikkszám: POWDP25400
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN60745-1 : 2009
EN60745-2-22:2011
EN62841-1:2015
EN62841-2-5:2014
EN55014-1:2017
EN55014-2:2015
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Szabályozási Ügyek - Megfelelőségi Menedzser
