POWDP25400 - Pila PowerPlus - Bezplatný návod k obsluze

Typ výrobku	Bezdrátová ponorná okružní pila (mini)
Značka	PowerPlus
Model	POWDP25400
Jmenovité napětí	20 V
Volnoběžné otáčky	3150 min⁻¹
Průměr kotouče	89 mm
Otvor	10 mm
Šířka řezu	1,8 mm
Počet zubů	24
Tloušťka kotouče	1,0 mm
Zajištění hřídele	Ano
Maximální šířka řezu (90°)	28,5 mm (dřevo)
Hmotnost (odhad)	Přibližně 2,5 kg
Baterie	Li-ion 20 V (není součástí)
Rukojeť Soft grip	Ano
Laserové vedení	Ano (třída 2)
Odsávání prachu	Ano (otvor a hadice součástí)
Vodicí lišty	3 ks součástí
Záruka	36 měsíců
Obsah balení	1 pila, 3 kotouče (TCT, HSS, diamant), 2 imbusové klíče, 1 rovnoběžné vedení, 1 odsávací hadice, 3 lišty, 2 svěrky, manuál

Často kladené otázky - POWDP25400 PowerPlus

Jak nabít baterii?

Baterie se nabíjí pomocí dodávané nabíječky. Zapojte nabíječku do elektrické zásuvky, vložte baterii. Červená kontrolka bliká během nabíjení a po nabití se rozsvítí zeleně. Před nabíjením nechte baterii vychladnout.

Jaký kotouč použít pro jaký materiál?

Sada obsahuje tři kotouče: TCT (karbid) pro dřevo, HSS pro měkké kovy a diamantový pro tvrdé materiály, jako jsou dlaždice nebo břidlice. Vždy použijte kotouč vhodný pro materiál a tloušťku.

Jak nastavit hloubku řezu?

Zvedněte páčku zajištění hloubky (5), zarovnejte trojúhelníkový ukazatel na stupnici (4) na požadovanou hloubku (o něco větší než tloušťka materiálu), poté páčku utáhněte.

Jak používat rovnoběžné vedení?

Povolte šroub zajištění rovnoběžného vedení (6) otáčením proti směru hodinových ručiček. Vložte vedení (14) do štěrbin základové desky, posuňte jej do požadované polohy a poté šroub otáčením ve směru hodinových ručiček utáhněte.

Jak upevnit kotouč?

Používejte rukavice. Vypněte nářadí a vyjměte baterii. Stiskněte tlačítko odjištění (2), zvedněte základovou desku, nasaďte kotouč na hřídel (směr zubů podle šipky). Nasaďte vnější přírubu, podložku a šroub. Pomocí imbusového klíče a zajištění hřídele (8) utáhněte otáčením proti směru hodinových ručiček.

Co dělat v případě zpětného rázu?

Zpětný ráz nastane, když se kotouč zasekne. Aby se tomu zabránilo, držte pilu pevně oběma rukama, nepřetěžujte ji, používejte ostré kotouče a podpírejte velké díly. Pokud se kotouč zasekne, uvolněte spínač a počkejte na úplné zastavení, než pilu vyjmete.

Jak používat laser?

Zapněte laser přepínačem (19) do polohy 'I'. Nikdy se nedívejte přímo do paprsku. Před zahájením řezu zarovnejte červený paprsek s vaší řeznou linií. Po použití laser vypněte.

Jak připojit odsávání prachu?

Nasaďte odsávací hadici (12) na otvor (9) pily. Druhý konec připojte k vhodnému vysavači. Používejte odsávání pro všechny práce, kromě malých řezů.

Jak provést ponorný řez?

Označte oblast řezu. Nakloňte pilu tak, aby přední hrana základové desky byla na povrchu a zadní hrana zvednutá. Zapněte pilu, počkejte na plné otáčky, poté jemně spouštějte kotouč do materiálu otáčením pily. Poté posouvejte pilu vpřed podél linie.

Jaká je záruka?

Záruka je 36 měsíců od data nákupu pro prvního uživatele. Vztahuje se na vady materiálu a zpracování, nikoli na běžné opotřebení, baterie, nabíječky ani poškození nesprávným používáním. Uschovejte doklad o koupi.

NÁVOD K OBSLUZE POWDP25400 PowerPlus

5.3 Osobna sigurnost

1 URČENÉ POUŽITÍ ...... 3
2 POPIS (OBRÁZEK A)....3
3 OBSAH BALENÍ 3
4 SYMBOLY 4
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE 4
5.1 Pracovní oblast 4
5.2 Elektrická bezpečnost....4
5.3 Osobní bezpečnost....5
5.4 Používání elektrických strojů a péče o ně....5
5.5 Použití a péče o akumulátorové stroje 6
5.6 Servis....6
6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PONORNÉ PILY .. 6
7 PŘÍČINY A OCHRANA OBSLUHY PŘED ZPĚTNÝM RÁZEM ...... 7
8 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO LASERY......8
9 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY 8
9.1 Akumulátory....8
9.2 Nabiječky....9
10 VLASTNOSTI....9
10.1 Měkký úchop (1)....9
10.2 Lithium-ionotové akumulátory (10)....9
10.3 Výstup odsávání prachu (9)....9
11 PŘED POUŽITÍM ......9
11.1 Nabíjení akumulátoru....9
11.1.1 Ukazatel nabíjení (obrázek 1)....10
11.2 Kontrolky signalizace nabití akumulátoru (obrázek 2)....10
11.3 Vložení a vyjmutí akumulátoru (obrázek 3) 10
11.4 Nasazení a sejmutí kotouče (obrázek 4)....10
11.5 Nastavení hloubky řezu (obrázek 5)....11
11.6 Vodicí kolejnice (15)....11

POWERPLUS HIGH QUALITY TOOLS

POWDP25400 CS

11.7 Spojovací tyčinky vodicích kolejnic (obrázek 6)....11
11.8 Nastavení rovnoběžného řezu (obrázek 7)....11
11.9 Laser promítající linku (obrázek 8)....12
11.10 Odsávání prachu z řezání (obrázek 9)....12
11.11 Sledování linky (obrázek 10)....12
11.12 Zapnutí a vypnutí (obrázek 11)....12
12 ŘEZÁNÍ 13
12.1 Obecné řezání (obrázek 12)....13
12.2 Ponorný řez (obrázek 13)....13
12.3 Řezání velmi tuhých nebo abrazivních materiálů 14
12.3.1 Plech: 14
12.3.2 Keramické dlaždice, břidlicové tabulky atd.: 14
12.3.3 Sádrokarton:....14
13 TIPY K PRÁCI S MINI PONORNOU PILOU ....14
14 ÚDRŽBA....14
15 TECHNICKÉ ÚDAJE 15
16 HLUČNOST....15
17 ZÁRUKA....15
18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ..... 16
19 PROHLÁŠENÍ O SHODĚ 16

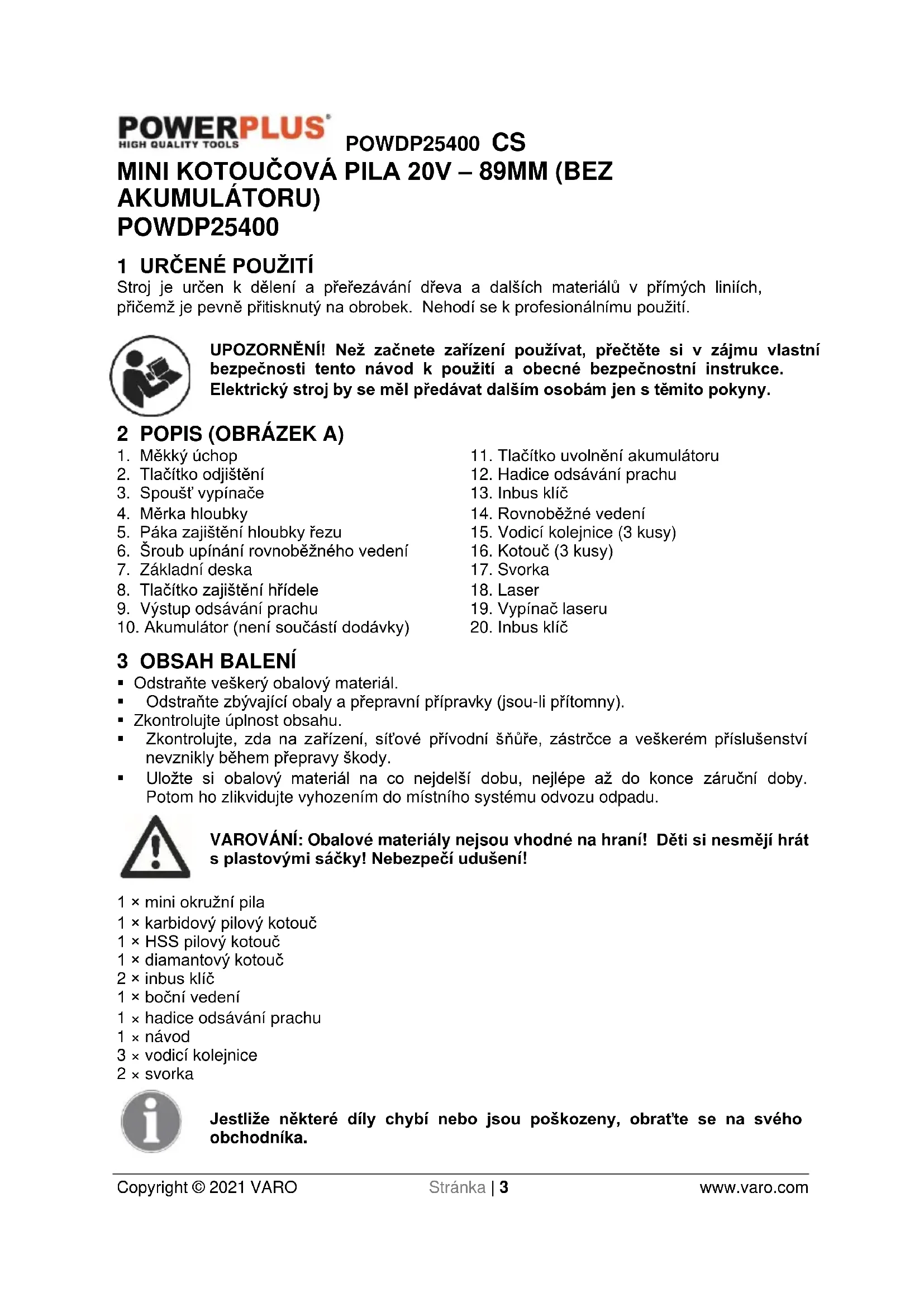

MINI KOTOUČOVÁ PILA 20V – 89MM (BEZ AKUMULÁTORU) POWDP25400

1 URČENÉ POUŽITÍ

Stroj je určen k dělení a přeřezávání dřeva a dalších materiálů v přímých liniích, přičemž je pevně přitisknutý na obrobek. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBRÁZEK A)

1. Měkký úchop
2. Tlačítko uvolnění akumulátoru
3. Tlačítko odjištění 12. Hadice odsávání prachu
4. Spoušt' vypínače 13. Inbus klíč
5. Měrka hloubky 14. Rovnoběžné vedení
6. Páka zajištění hloubky řezu 15. Vodicí kolejnice (3 kusy)
7. Šroub upínání rovnoběžného vedení 16. Kotouč (3 kusy)
8. Základní deska 17. Svorka
9. Tlačítko zajištění hřídele 18. Laser
10. Výstup odsávání prachu 19. Vypínač laseru
11. Akumulátor (není součástí dodávky) 20. Inbus klíč

3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.

VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 × mini okružní pila
1 × karbidový pilový kotouč
1 × HSS pilový kotouč
1 × diamantový kotouč
2 × inbus klíč
1 × boční vedení
1 × hadice odsávání prachu
1 × návod
3 × vodicí kolejnice
2 × svorka

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu a na stroji jsou používány následující symboly:

	Označuje riziko úrazu nebo poškození stroje.		V souladu se základními požadavky Evropských směrnic.
	Před použitím si přečtěte návod.		Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka (pouze pro nabíječku).
	Nevystavujte nabíječku a akumulátor vodě.		Okolní teplota max. 40 °C (pouze pro akumulátor).
	Akumulátor nebo nabíječku nespalujte.		Nabíječku s akumulátorem používejte pouze ve vnitřních prostorách.
	Vždy noste ochranné brýle.		Noste rukavice.
	Pozor! Laserové záření!		Nedívejte se do paprsku.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko úrazu elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, když je vaše tělo uzemněné.
- Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.

POWDP25400 CS

- S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

- Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k použití ve venkovním prostředí. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko úrazu elektrickým proudem.

5.3 Osobní bezpečnost

- Při práci s elektrickým strojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog. alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.

- Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.

- Zabraňte náhodnému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.

- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj lépe pod kontrolou v neočekávaných situacích.

- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

- Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

- Nenechte se všedností, získanou častým použitím strojů, ukolébat k tomu, že byste nedbalí bezpečnostních zásad. Neopatrná činnost může ve zlomku sekundy způsobit vážné zranění.

5.4 Používání elektrických strojů a péče o ně

- Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí na kterou byl zkonstruován.

- Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.

- Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.

- Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.

- Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

POWDP25400 CS

- Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.5 Použití a péče o akumulátorové stroje

• Nabíjejte pouze výrobcem určenou nabíječkou. Nabíječka vhodná k nabíjení jednoho typu akumulátoru může způsobit nebezpečí vzniku požáru, pokud je použita s jiným akumulátorem.
• Elektrické stroje používejte pouze s určenými akumulátory. Použití jiných akumulátorů může znamenat nebezpečí poranění a požáru.
• Když se akumulátor nepoužívá, udržujte ho v dostatečné vzdálenosti od kovových kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit vývody. Zkratování vývodů akumulátoru může způsobit popáleniny nebo požár.
• Za nepříznivých podmínek může z akumulátoru vytéct kapalina. Zabraňte kontaktu těla s touto kapalinou. Pokud ke kontaktu dojde, opláchněte postižené místo vodou. Pokud se kapalina dostane do oka, vyhledejte lékaře. Kapalina vyteklá z akumulátoru může způsobit podráždění nebo poleptání.
• Nepoužívejte poškozený akumulátor nebo stroj. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a hrozí tak požár, výbuch nebo zranění.
• Nevystavujte akumulátor a stroj ohni nebo vysokým teplotám. Vystavení teplotám nad 130 °C může způsobit výbuch.
• Dodržujte pokyny k nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedený v návodu. Nesprávné nabíjení nebo nabíjení při teplotách mimo určený rozsah může akumulátor poškodit a zvýšit nebezpečí požáru.

5.6 Servis

• Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.
• Poškozené akumulátory nikdy neopravujte. Servis akumulátorů musí provádět pouze výrobce nebo autorizované servisy.

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PONORNÉ PILY

■ Ujiistěte se, že napětí v síti odpovídá údajům na typovém štítku.
- Osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nesmějí používat ponornou pilu, pokud nejsou pod dohledem opatrovníka a jím poučeny.
- Nikdy nenechávejte zapnutou pilu bez dozoru a držte ji mimo dosah dětí a osob, které potřebují dohled.
■ Nedáveite ruce do prostoru řezání a pilového kotouče.
- Mějte na paměti, že i opotřebovaný pilový kotouč je stále velmi ostrý. Pilový kotouč vždy uchopujte na bocích. Pilovým kotoučem neházejte a nenechte jej spadnout na zem.
■ Nikdy nepoužívejte ponornou pilu s brusnými kotouči.
- Nesahejte pod obrobek. Ochranný kryt vás nemůže ochránit před pilovým kotoučem pod obrobkem.
- Hloubku řezání upravte podle tloušťky obrobku. Pod obrobkem by mělo být vidět méně než plná výška zubu.
- Neřezejte velmi malé obrobky. Při řezání kulatého dřeva použijte zařízení, které zajistí, aby se obrobek nekroutil. Nikdy nedržte obrobek při řezání v ruce nebo přes nohu. Je důležité řádně zajistit obrobek, aby se minimalizovalo riziko fyzického kontaktu, zablokování pilového kotouče nebo ztráty kontroly.

POWDP25400 CS

• Držte pilu pouze za izolované úchopné plochy při provádění operace, při které může řezný nástroj přijít do styku se skrytým elektrickým vedením nebo se svým vlastním kabelem. Kontakt s vodičem pod napětím způsobí, že kovové díly budou také pod napětím, což vede k úrazu elektrickým proudem.
• Vždy používejte pilové kotouče správné velikosti a s vhodným vodicím otvorem. Pilové kotouče, které neodpovídají montážním částem pily, se budou otáčet nerovnoměrně a mohou vést ke ztrátě kontroly.
• Nikdy nepoužívejte poškozenou nebo nesprávnou vnější přírubu nebo poškozený upínací šroub. Vnější příruba a upínací šroub byly speciálně navrženy pro vaši pilu a její optimální výkon a spolehlivost.
• Spustte ponornou pilu a začněte řezat, když dosáhne plných volnoběžných otáček.
• Nikdy pilový kotouč po vypnutí nedobrzdujte bočním tlakem.
  Pilu odkládeite, až když se pilový kotouč zastaví.
• Nevystavujte pilu vysokým teplotám, vlhkosti a silným nárazům. Mohlo by dojít k poškození pily.
• Držte pilu pevně oběma rukama a dejte paže do takové polohy, ve které zvládnete sílu zpětného rázu.

7 PŘÍČINY A OCHRANA OBSLUHY PŘED ZPĚTNÝM RÁZEM

Zpětný ráz je náhlá reakce vznikající v důsledku zaklínění, zaseknutí nebo nedostatečného vyrovnání pilového kotouče, což vede k tomu, že se pila nekontrolovaně zvedne a pohne se od obrobku směrem k obsluze.
Zpětný ráz může nastat, když se pilový kotouč zaklíní nebo uvízne v drážce řezu. Pilový kotouč se zablokuje a síla motoru odtlačuje kotoučovou pilu směrem k obsluze.
Zpětný ráz může nastat, když se pilový kotouč zkroutí nebo špatně zarovná v drážce řezu. V důsledku toho mohou zuby na zadní straně pilového kotouče uvíznout v povrchu obrobku, čímž je pilový kotouč vytažen z drážky řezu a pila skočí zpět směrem k obsluze.
Zpětný ráz je výsledkem nesprávného nebo vadného používání pily. Lze mu předejít vhodnými opatřeními, která jsou popsána níže.
- Držte pilu pevně oběma rukama a dejte paže do takové polohy, ve které odoláte síle zpětného rázu. Vždy udržujte pilové kotouče na stranách, nikdy neumist'ujte kotouč do jedné linie se svým tělem. Při zpětném rázu může pila skočit dozadu, ale obsluha může zpětný ráz zvládnout, pokud byla přijata vhodná opatření.
- Jestliže se pila zasekne nebo se řezání přeruší z jakéhokoliv důvodu, uvolněte hlavní vypínač a klidně držte pilu v materiálu, dokud se pilový kotouč úplně nezastaví. Nikdy se nepokoušejte vyjmout pilu z obrobku nebo ji táhnout dozadu, dokud se pilový kotouč otáčí, mohlo by dojít ke zpětnému rázu. Najděte příčinu zaseknutí pilového kotouče a vhodným postupem ji odstraňte.
- Chcete-li znovu spustit pilu, která uvázla v obrobku, vystřed'te pilový kotouč v drážce řezu a zkontrolujte, jestli nejsou zuby pilového kotouče stále uvízlé v obrobku. Jestliže se pilový kotouč zasekne, může se vysunout z obrobku nebo může při opětovném spuštění pily dojít ke zpětnému rázu.
- Velké plochy materiálu podpírejte, aby se minimalizovalo riziko zpětného rázu způsobeného zaseknutým pilovým kotoučem. Velké plochy mají tendenci prohýbat se vlastní vahou. Materiál je třeba podepřít na obou stranách, a to jak v blízkosti drážky řezu, tak na okraji.
- Nepoužívejte tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo nevyrovnanými zuby způsobují zvýšené tření, zaseknutí pilového kotouče a zpětný ráz, způsobený příliš úzkou drážkou řezu.
- Před řezáním utáhněte knoflík nastavení hloubky řezu. Pokud se nastavení změní při řezání, může se pilový kotouč vzpříčit a může dojít ke zpětnému rázu.
- Bud'te zvláště opatrní, pokud budete provádět „kruhový řez“ na místě, kde nevidíte na druhou stranu, například ve stávající přepážce. Vyčnívající pilový kotouč se může při řezání zaseknout ve skrytých objektech a způsobit zpětný ráz.

POWDP25400 CS

• Nepokládejte pilu na pracovní stůl nebo na podlahu, není-li pilový kotouč v klidu. Nechráněný otáčející se pilový kotouč pohybuje pilou proti směru řezání a řeže všechno, co má v cestě. Berte na vědomí časovou prodlevu pily.
• Z tohoto důvodu není pila vhodná k použití v reverzní poloze jako pevné zařízení.
• Nepoužívejte pilu, pokud nepracuje správně nebo byla poškozena. V případě technických problémů se ji nepokoušejte opravit vlastními silami. Obrat’te se na servis nebo ji dejte opravit odborníkem.

8 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO LASERY

Varování! Laserový paprsek může způsobit vážné poškození zraku. Nikdy se na laserový paprsek nedívejte ani do něj upřeně nehledťe.

• Během používání nemiřte laserovým paprskem na lidi přímo, ani nepřímo přes odrazné plochy.
• Tento laser je ve shodě s třídou 2 podle příslušné normy. V zařízení nejsou servisovatelné díly. Pouzdro neotevírejte z libovolného důvodu. Poškodí-li se zařízení, zadejte opravu škody autorizovanému opraváři.
• Brýle určené pro práci s laserem neisou totéž jako brýle chránící proti laserovému záření.

9 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY

Používejte pouze akumulátory a nabíječky určené pro tento stroj.

9.1 Akumulátory

■ Za žádných okolností se je nepokoušejte otevřít.
■ Neskladujte je na místech, kde by teplota mohla překročit 40 °C.
■ Nabíjeite je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.
- Akumulátory ukládejte na chladném suchém místě (5 °C–20 °C). Akumulátory nikdy neskladujte vybité.

- Lithium-ionotové akumulátory je lepší pravidelně vybíjet a nabíjet (alespoň čtyříkrát do roka). Ideální nabití k dlouhodobému uskladnění lithium-ionotového akumulátoru je 40 % kapacity.

■ Pokud akumulátory likvidujete, řid'te se instrukcemi v části „Ochrana životního prostředí“.

- Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, akumulátor se zkratuje a intenzívní průtok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo požár.

- Nevystavujte je vysokým teplotám. Pokud se akumulátory zahřejí na teplotu nad 100 °C, může dojít k poškození těsnění, separátorů a dalších polymerních komponent, což může vést k vytékání elektrolytu nebo vnitřnímu zkratu, a to vede k uvolňování tepla a prasknutí nebo k požáru. Nevhazujte akumulátory do ohně, může dojít k výbuchu nebo intenzívnímu hoření.

- V extrémních podmínkách může dojít k vytékání akumulátoru. Pokud si všimnete kapaliny na akumulátoru, postupujite následujícím způsobem:

– Kapalinu pečlivě otřete hadříkem. Deite pozor, aby nedošlo ke kontaktu s pokožkou.

– Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následujícím způsobem:

√ Okamžitě postiženou část opláchněte vodou. Neutralizujte mírně kyselým roztokem, například citronovou šťávou nebo octem.
√ Pokud se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poradťe se s lékařem.

Riziko požáru! Zabraňte zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.

9.2 Nabíječky

• Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.
• Poškozené kabely nechte ihned nahradit novými.
• Nevystavujte působení vody.
  ■ Nabíječku neotvírejte.
  ■ Nabíječku nepodrobujte testům.
  Nabíječka je určena pouze k použití uvnitř budov.

10 VLASTNOSTI

10.1 Měkký úchop (1)

Stroj má měkký úchop a ochranné díly z TPR. TPR (Thermoplastic rubber, termoplastická guma) je elastická, tlumí nárazy a je přátelská k životnímu prostředí (dá se recyklovat).

10.2 Lithium-ionotové akumulátory (10)

Výhody lithium-ionotových akumulátorů:

• Lithium-ionotové akumulátory mají vyšší poměr kapacita/hmotnost (jsou výkonnější při nižší hmotnosti, jsou kompaktnější).
• Nemají paměťový efekt (ztrátu kapacity po několika cyklech nabití/vybití) jako jiné typy akumulátorů (NiCd, NiMH, ...).
• Omezené samovybíjení (viz také část „Uskladnění“).

10.3 Výstup odsávání prachu (9)

Pila má výstup odsávání prachu, ke kterému může být připojena hadice odsávání prachu (12). Tento adaptér může být připojen k vysavači (není součástí dodávky). Připojte vysavač a při práci udržujte pracovní prostor čistý, bez prachu a odpadu.

11 PŘED POUŽITÍM

11.1 Nabíjení akumulátoru

Akumulátory k tomuto stroji jsou dodávány ve stavu, kdy jsou jen částečně nabité, aby se předešlo možným problémům; proto je třeba akumulátor před prvním použitím nabít.

Poznámka: Akumulátory nedosáhnou po prvním nabití své plné kapacity. Plné kapacity je dosaženo až po několika cyklech. Akumulátor musí být nabíjen pouze v interiéru.

Po běžném použití trvá nabíjení asi 1 hodinu.

Akumulátor se při nabíjení mírně zahřívá; to je normální a není to závada.

Nevystavujte nabíječku extrémně vysokým nebo nízkým teplotám. Nejlepší je provoz při běžné pokojové teplotě. Po plném nabití akumulátoru odpojte nabíječku ze sítě a akumulátor z nabíječky vyjměte.

Poznámka:

1. Před nabíjením nechte akumulátor zcela vychladnout.
2. Před nabíjením akumulátor prohlédněte, nenabíjejte akumulátor, který je prasklý nebo netěsní.

11.1.1 Ukazatel nabíjení (obrázek 1)

Připojte nabíječku k napájecí zásuvce:

• Stálý zelený svit: připraveno k nabíjení.
• Červené blikání: nabíjí se.
  ■ Stálý zelený svit: nabito.
• Stálý zelený a červený svit: závada akumulátoru nebo nabíječky.

Poznámka: pokud akumulátor nesedí, odpojte ho a ověřte ve specifikacích, že se k sobě nabíječka akumulátor hodí. Nikdy nenabíjejte žádný jiný akumulátor nebo akumulátor, který do nabíječky nesedí.

1. Když je akumulátor připojen, často nabíječku i akumulátor kontrolujte.
2. Po dokončení nabíjení odpojte nabíječku ze zásuvky, a potom odpojte akumulátor.
3. Před používáním nechte akumulátor úplně vychladnout.
4. Nabíječku a akumulátor uchovávejte ve vnitřním prostředí, mimo dosah dětí.

POZNÁMKA: Je-li akumulátor po nepřetržitém používání stroje horký, nechte ho před nabíjením vychladnout na pokojovou teplotu. Tak se prodlouží životnost akumulátorů.

POZNÁMKA: Vyjměte akumulátor z nabíječky pomocí palce nebo prsty: stiskněte tlačítko uvolnění akumulátoru a přitom akumulátor vytáhněte.

11.2 Kontrolky signalizace nabití akumulátoru (obrázek 2)

Na akumulátoru jsou kontrolky jeho nabití, stav nabití můžete zkontrolovat stisknutím tlačítka. Před používáním stroje tlačítko stiskněte, abyste zkontrolovali, jestli je akumulátor dostatečně nabit k zajištění řádné funkce.

Stav nabití akumulátoru mohou ukazovat 3 LED kontrolky:

Svítí 3 LED kontrolky: akumulátor je plně nabitý.

Svítí 2 LED kontrolky: akumulátor je nabitý na 60 %.

Svítí 1 LED kontrolka: Akumulátor je téměř vybitý.

11.3 Vložení a vyjmutí akumulátoru (obrázek 3)

VAROVÁNÍ: Před provedením jakýchkoliv úprav zajistěte, aby byl stroj vypnuty a volič směru otáčení byl ve střední poloze.

• Výjmutí akumulátoru: zatlačte západku uvolnění akumulátoru dovnitř a současně táhněte za akumulátor.
  Když chcete vložit akumulátor, zatlačte ho Do kontaktů v nástroji.

11.4 Nasazení a sejmutí kotouče (obrázek 4)

Varování: Při montáži pilového kotouče noste ochranné rukavice. Nebezpečí poranění při doteku pilového kotouče.

Používejte pouze pilový kotouč, který odpovídá vlastnostem udaným v návodu k použití.

POZOR! Před sestavením stroj vypněte a odpojte ho od akumulátoru.

POWDP25400 CS

- K namontování pilového kotouče na hřídel stiskněte tlačítko odjištění (2) a držte ho, zvedněte základní desku (tlačením přední části nahoru).

- Zkontrolujte, že zuby a šipka na kotouči směřují stejným směrem jako šipka na krytu.

- Namontujte vnější přírubu (b), podložku a šroub upnutí kotouče (c), potom do hlavy šroubu zasuňte inbus klíč (13). Držte stisknuté tlačitko zajištění hřídele (8) a pomalu otáčejte inbus klíčem (13) proti směru hodinových ručiček, dokud nezapadne zajištění kotouče a kotouč se přestane otáčet.

- Otáčením pilového kotouče pomocí inbus klíče (13) se ujistěte, že se kotouč může volně otáčet.

- Pokud potřebujete pilový kotouč sejmout, postupujte v obráceném pořadí.

POZNÁMKA: K dosažení nejlepších výsledků použijte pilový kotouč vhodný na daný materiál a k požadované kvalitě řezu.

11.5 Nastavení hloubky řezu (obrázek 5)

Podle tloušťky materiálu plus přídavku kotouče určete požadovanou hloubku řezu.

■ Zvednutím povolte páku zajištění hloubky řezu (5).
- Požadovanou hloubku řezu nastavte přesunutím trojúhelníkového ukazatele hloubky na měrce hloubky (4).
Dotáhněte páku zajištění hloubky řezu (5).

11.6 Vodicí kolejnice (15)

Vodicí kolejnice umožňují přesné a čisté řezy, pokosové řezy a vykrojování. Kolejnice také chrání povrch obrobku před poškozením.

Bezpečnou práci a pevný úchop zajistíte pomocí svorek.

• Umístěte vodicí kolejnici na obrobek a upevněte ji svorkami. Zasuňte tyč do drážky vodicí kolejnice a dotáhněte svorku pákou.
• Umístěte ponornou pilu na vodicí kolejnici. Základní deska má drážku, která pasuje přesně na výstupek kolejnice.

11.7 Spojovací tyčinky vodicích kolejnic (obrázek 6)

• Ke spojení dvou vodicích kolejnic povolte inbus klíčem (20) spojovací tyčinku, a první spojovací tyčinku zasuňte zespoda do drážky ve vodicí kolejnici.
• Další spoiovací tvčinku zasuňte do druhé drážky.
  ■ Pomocí inbus klíče (20) spojte kolejnice dotažením stavěcího šroubu.

11.8 Nastavení rovnoběžného řezu (obrázek 7)

Rovnoběžné vedení umožňuje přesné řezy podél hrany obrobku a řezání pruhů o stejném rozměru.

• Otáčením proti směru hodinových ručiček povolte šroub upínání rovnoběžného vedení (6).
• Provlečte rovnoběžné vedení (14) všemi třemi otvory v základní desce (7) a posuňte ho doleva, nebo doprava do požadované polohy.
• Otáčením ve směru hodinových ručiček dotáhněte šroub upínání rovnoběžného vedení (6). Zkontroluite, že je rovnoběžné vedení (14) upevněno na místě.
• Abyste dosáhli konstantních rovnoběžných řezů, zkontrolujte, že se rovnoběžné vedení (14) opírá o dřevo celou svou délkou.

11.9 Laser promítající linku (obrázek 8)

Upozornění: Nedívejte se přímo do laserového paprsku, nemiřte záměrně paprskem na personál a zabezpečte, aby paprsek nemířil na něčí oko po dobu delší než 0,25 s.

Když uděláte čáru řezu na obrobku, generátor laserové linky vám může pomoci získat lepší zarovnání.

Zapnutí: Stiskněte vypínač laseru (19 do polohy „I“ a laser (18) se zapne.

Vypnutí: Stiskněte vypínač laseru (19) do polohy „0“.

• Ujistěte se o linii řezu na obrobku.
• Nastavte požadovanou hloubku řezu.
• Připojte stroj do sítě a zapněte motor.
  Když pilový list dosáhne maximální rychlosti (přibližně za 5 vteřin), položte pilu na obrobek.
• Zapněte generátor laseru (18) z laserového otvoru pomocí vypínače generátoru laseru (19).
• Zarovnejte paprsek se značkou na obrobku a pomalu tlačte pilu oběma rukama dopředu; přitom udržujte paprsek červeného světla na značce.
  ■ Po ukončení řezu laserový paprsek vypněte.

11.10 Odsávání prachu z řezání (obrázek 9)

Ponorná pila je výkonný stroj, který může vytvářet velké množství prachu. Protože stroj má zcela zakrytý kotouč, je nucené odsávání prachu velmi účinné. Nucené odsávání prachu by mělo být použito při všech činnostech, kromě drobných prací.

• Nasuňte hadici odsávání prachu (12) na výstup odsávání prachu (9).
• K hadici odsávání prachu (12) připojte odsávací zařízení schválené k odsávání prachu a třísek.

11.11 Sledování linky (obrázek 10)

Ukazatel tvaru V a další ukazatel umístěné vepředu a vzadu poloze na základní desce (7) umožňují sledování linky při řezání.

11.12 Zapnutí a vypnutí (obrázek 11)

VAROVÁNÍ! Před zapnutím vypínače zkontrolujte, že je pilový kotouč správně nasazený a otáčí se lehce a dobré dotažení šroubu uchycení.

Spuštění stroje:

• Nejdříve stiskněte tlačítko odjištění (2).
• Potom stiskněte spoušt' vypínače (3) a držte ji stisknutou.

Vypnutí stroje:

- Nejdříve vyjměte stroj z obrobku.

■ Potom pustte spoušt' vypínače (3).

Poznámka: Z bezpečnostních důvodů nelze spoušt' vypínače (3) zajistit. Musí zůstat stisknutá po celou dobu provozu.

12 ŘEZÁNÍ

12.1 Obecné řezání (obrázek 12)

• Ověřte specifikace, abyste si byli jisti vhodností materiálu určeného k řezání.
• Nasad'te správný pilový kotouč a zajistěte, aby byl ostrý a nepoškozený.
  ■ Nastavte hloubku řezu.

- Namontujte a připojte systém odsávání prachu.

- Umístěte řezaný materiál na rovný povrch, jako je například pracovní stůl, stůl nebo podlaha. Pokud nechcete poškodit pracovní plochu, podložte ho kusem odpadního materiálu.

■ Připoite ke stroji akumulátor.

- Stroj pevně uchopte a položte kovovou základní desku na povrch určený k řezání. Ujistěte se, že zadní polovina základní desky přesahuje pracovní plochu. Nezanořujte kotouč do materiálu.

- Zapněte stroj a počkejte, dokud pilový kotouč nedosáhne pracovních otáček. Potom stiskněte tlačítko odjištění (2) a zanořte pilový kotouč do materiálu pomalu a jemně ale pevně. Pak zatlačte na stroj dopředu ve směru řezu.

- POZNÁMKA: Nikdy netahejte stroj dozadu.

- K posuvu stroje podél řezu by měla být použita velmi malá síla. Příliš velká síla způsobí únavu obsluhy a nadměrné opotřebení pilového kotouče a stroje. Přílišná síla také pravděpodobně způsobí vypnutí kvůli přehřátí, což způsobí zpoždění.

- Jakmile je řezání u konce, zvedněte stroj z pracovní plochy a vypněte ho. Pokud bylo vytvořeno velké množství prachu, nechte stroj zapnutý po dobu několika dalších sekund, aby se prach stačil dostat zevnitř stroje.

12.2 Ponorný řez (obrázek 13)

VAROVÁNÍ: Aby bylo řezání bezpečnější a jednodušší, udržujte si nad pilou vždy plnou kontrolu. Ztráta kontroly nad pilou může způsobit vážné zranění.

Ponorný řez je takový, který musí být proveden uvnitř plochy obrobku. Nezačíná tedy od jeho hrany s postupem dále.

• Namontujte pilový kotouč vhodný na materiál, který budete řezat.
• Jasně vyznačte oblast řezání. Na pile nastavte hloubku řezu. Nakloňte pilu přes vyznačenou oblast s přední hranou základní desky (7) ležící na pracovním povrchu a zadní hranou zvednutou. Ukazatel řezu (e) (obrázek 10) musí být zarovnaný s linkou, kterou jste nakreslili na obrobek.
• S pilou stále v nakloněné poloze zatlačte na základní desku tak, že pilový kotouč úplně vyjede ze štěrbiny v základní desce (podle hloubky řezu, kterou jste nastavili). Zkontrolujte, že se kotouč pracovního povrchu nedotýká, ale je mu blízko.
• Pilu pevně držte, přičemž na základní desku vyvíjejte nejmenší možný tlak. Před zapnutím musíte pilu pevně držet, abyste předešli zpětnému rázu.
• Zapněte ponornou pilu, počkejte až dosáhne plných otáček a jemně navedťe kotouč dolů do materiálu, ale pořád tlačte na přední hranu základny. Potom tlačte stroj vpřed podél linie řezu.
• Pozorně sleduite linji řezu skrz přední konec štěrbiny kotouče.
• Po dokončení řezu pustte spoušť vypínače a nechte kotouč úplně zastavit.
• NEVYJÍMEJTE pilu a kotouč z obrobku, dokud se kotouč pohybuje. Mohlo by to poškodit vásřez, způsobit zpětný ráz a ztrátu kontroly, která vyústí ve zranění.

VAROVÁNÍ: Při ponorném řezání řežte vždy směrem vpřed. Řezání v obráceném směru by mohlo způsobit vyskočení pily na obrobek a zpět směrem k vám.

12.3 Řezání velmi tuhých nebo abrazivních materiálů

12.3.1 Plech:

• Používejte pouze kotouče speciálně vyvinuté pro tento účel.
• Vždy nastavte hloubku řezu alespoň o 1 mm hlouběji, než kolik činí tlouštka materiálu, aby se zabránilo klouzání kotouče po povrchu. Odpadní materiál má být pod pracovní plochou.
• Odstraňte otřepy a korozi, protože brání posuvu přes materiál.
• Hustý včelí vosk (leštěnka na nábytek) nanesený na základní desku nástroje usnadňuje řezání koyu.
• Vhodné pouze pro řezání mosazi, mědi, olova, hliníku nebo pozinkované měkké oceli.
• Po každých 2 minutách řezání kovů by měl následovat odpočinek v délce alespoň 3 minutv.

12.3.2 Keramické dlaždice, břidlicové tabulky atd.:

■ Používejte pouze kotouče speciálně vyvinuté pro tento účel.
- Vždy používejte vhodný připojený vysavač nebo odsavač, neboť prach může být nebezpečný obsluze a bránit krytu ve správné funkci.

12.3.3 Sádrokarton:

■ Používeite pouze kotouče speciálně vyvinuté pro tento účel.
- Ponorná pila se doporučuje pouze pro příležitostné výřezy v sádrokartonu a to vždy s vhodným připojeným vysavačem nebo odsavačem prachu. Prach může bránit krytu ve správné funkci.
- Běžné nástroje jako děrovky nebo nože obecně poskytují vynikající výsledky, nicméně ponorná pila může být použita v případě, kdy se požaduje zvláště čistý bezprašný řez nebo kdy hrozí nebezpečí proříznutí trubek nebo kabelů.

13 TIPY K PRÁCI S MINI PONORNOU PILOU

Vždy používejte pilový kotouč vhodný na řezaný materiál a jeho tloušťku. Kvalita řezu se zlepšuje se zvyšujícím se počtem zubů kotouče. Vždy zajistěte, aby byl obrobek pevně držen nebo upnut, aby se zabránilo jeho pohybu. Velké desky poblíž linie řezu podepřete. Jakýkoliv pohyb materiálu může ovlivnit kvalitu řezu. Kotouč řeže při pohybu nahoru a při řezání může vyštípnout horní povrch nebo hrany obrobku. Proto zajistěte, aby horní povrch při řezání nebyl po dokončení práce viditelný.

14 ÚDRŽBA

Před prováděním nastavení, servisu nebo údržby ze stroje vyjměte akumulátor. Zařízení nepotřebuje další mazání nebo údržbu. V zařízení nejsou uživatelem opravitelné díly. K čištění zařízení nepoužívejte vodu ani chemické čističe. Stroj otřete suchým hadrem. Stroj skladujte vždy na suchém místě. Udržujte čisté průduchy chlazení motoru. Všechny ovládací prvky udržujte bez prachu. Občas můžete skrz větrací otvory zahlédnout jiskry. To je normální a váš stroj to nepoškodí.

15 TECHNICKÉ ÚDAJE

Jmenovité napětí	20 V
Otáčky	3150 min ^-1
Průměr kotouče	89 mm
Průměr otvoru kotouče	10 mm
Šířka záběru	1,8 mm
Počet zubů	24 Z
Tloušťka kotouče	1,0 mm
Zajištění hřídele	Ano
Max hloubka řezu 90°-90°	Dřevo 28,5 mm
Měkký úchop	Ano

16 HLUČNOST

Hodnoty emisí hluku se měří podle příslušné normy. (K=3)

Úroveň akustického výkonu LwA Max 101dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.

aw (Vibrace)

Max 5.5m/s²

K = 1,5 ~m / s^2

17 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
  ■ Více informací můžete získat na čísle 00 32 3 292 92 90.
  Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v připadech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem k uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

• Aby byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.

18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

19 PROHLÁŠENÍ O SHODĚ

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Mini kotoučová pila 20V – 89mm (BEZ AKUMULÁTORU)

Značka: POWERplus

Model: POWDP25400

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2006/42/ES

2014/30/EU

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN60745-1:2009

EN60745-2-22 : 2011

EN62841-1:2015

EN62841-2-5:2014

EN55014-1 : 2017

EN55014-2:2015

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti:

Regulativní postupy – Manažer pro dohled nad řádným jednáním

15.07.2021, Lier – Belgie

1 ZAMÝŠL'ANÉ POUŽITIE....3
2 POPIS (OBR. A)....3
3 OBSAH BALENIA....3
4 SYMBOLY 4
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE 4
5.1 Pracovná plocha ....4
5.2 Elektrická bezpečnost......4
5.3 Osobná bezpečnost'......5
5.4 Používanie elektrického náradia a starostlivost' oň....5
5.5 Používanie akumulátorového náradia a starostlivost' oň....6
5.6 Servis....6
6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE MINI PONORNÉ PÍLY....6
7 PRÍČINY A ZABRÁNENIE SPÄTNÉHO TRHNUTIA ......7
8 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE LASERE......8
9 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY 8
9.1 Batérie....8
9.2 Nabijačky....9
10 PRVKY 9
10.1 Mäkká rukovät' (1) 9
10.2 Lítium-iónová batéria (10)....9
10.3 Výstup na odsávanie pilín (9)....9
11 PRED POUŽITÍM 9
11.1 Nabíjanie akumulátorovej batérie 9
11.1.1 Indikácie pre nabíjanie (obr. 1)....10
11.2 Indikátor nabitia akumulátora (obr. 2)....10
11.3 Vloženie a vybratie batérie (obr. 3) ....11
11.4 Pripevnenie a odstránenie pilového kotúča (obr. 4) ...... 11
11.5 Upravenie híbky rezu (obr. 5)....11

POWERPLUS HIGH QUALITY TOOLS

POWDP25400 SK

11.6 Vodiace kol'ajničky (15) 11
11.7 Spojovacie tyče pre vodiace kol'ajničky (obr. 6)....12
11.8 Upravenie nastavenia pre paralelný rez (obr. 7)....12
11.9 Generátor laserovej čiary (obr. 8) ...... 12
11.10 Odstránenie pilín (obr. 9)....12
11.11 Sledovanie čiary (obr. 10)....12
11.12 Zapnutie a vypnutie (obr. 11)....13
12 REZANIE....13
12.1 Všeobecný rez (obr. 12)....13
12.2 Rez otvoru (obr. 13)....13
12.3 Rezanie mimoriadne tvrdých alebo abrazívnych materiálov....14
12.3.1 Tabuľové plechy:....14
12.3.2 Keramické dlaždice, bridlice atd':....14
12.3.3 Sadrová lepenka:....14
13 TIPY PRE PRÁCU S MINI PONORNOU PÍLOU....15
14 ÚDRŽBA....15
15 TECHNICKÉ ÚDAJE 15
16 HLUK....15
17 ZÁRUKA....16
18 ŽIVOTNÉ PROSTREDIE....16
19 VYHLÁSENIE O ZHODE 17

MINICIRKULÁRKA 20V – 89MM (BEZ AKUMULÁTORA) POWDP25400

1 ZAMÝŠL'ANÉ POUŽITIE

1x bočná vodiaca lišta

1x hadica na odsávanie pilín

1x návod na použitie

3x vodiace kol'ajničky

2x svorka

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

5.4 Používanie elektrického náradia a starostlivost' oň

Akumulátorová batéria sa pri nabíjaní mierne zahreje. Je to normálny stav a nepredstavuje to problém.

Určite požadovanú híbku na základe hrúbky materiálu a rezervy pre kotúč.

■ Zdvihnutím uvol'nite uzamykaciu páka rezacej híbky (5).
- Nastavte požadovanú híbku rezu zarovnaním trojhranného ukazovateľa híbky s híbkovou mierkou (4).
■ Dotiahnite uzamykaciu páka rezacej híbky (5).

11.6 Vodiace kol'ajničky (15)

Zapnutie: Stlačte prepínač laserového generátora (19) do polohy „l“. Laserový generátor (18) sa zapne.

Vypnutie: Stlačte prepínač laserového generátora (19) do polohy „O“.

12.1 Všeobecný rez (obr. 12)

12.3.1 Tabul'ové plechy:

12.3.2 Keramické dlaždice, bridlice atd'.:

12.3.3 Sadrová lepenka:

Hladina akustického tlaku LpA	Max 90dB(A)
Hladina akustického výkonu LwA	Max 101dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie)

Max 5.5m/s²

K = 1,5 ~m / s^2

17 ZÁRUKA

- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.

- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
