GEBRUIKSAANWIJZING POWDP25400 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ........................ 5

5.5 Gebruik van en zorg voor het batterijgereedschap................................................. 6

11.3 Plaatsen en verwijderen van de batterij (Fig. 3) .................................................... 11

11.4 Het zaagblad monteren en verwijderen (Fig. 4) ..................................................... 11

11.7 Verbindingsstukken voor de geleiderrails (Fig. 6) ................................................ 12

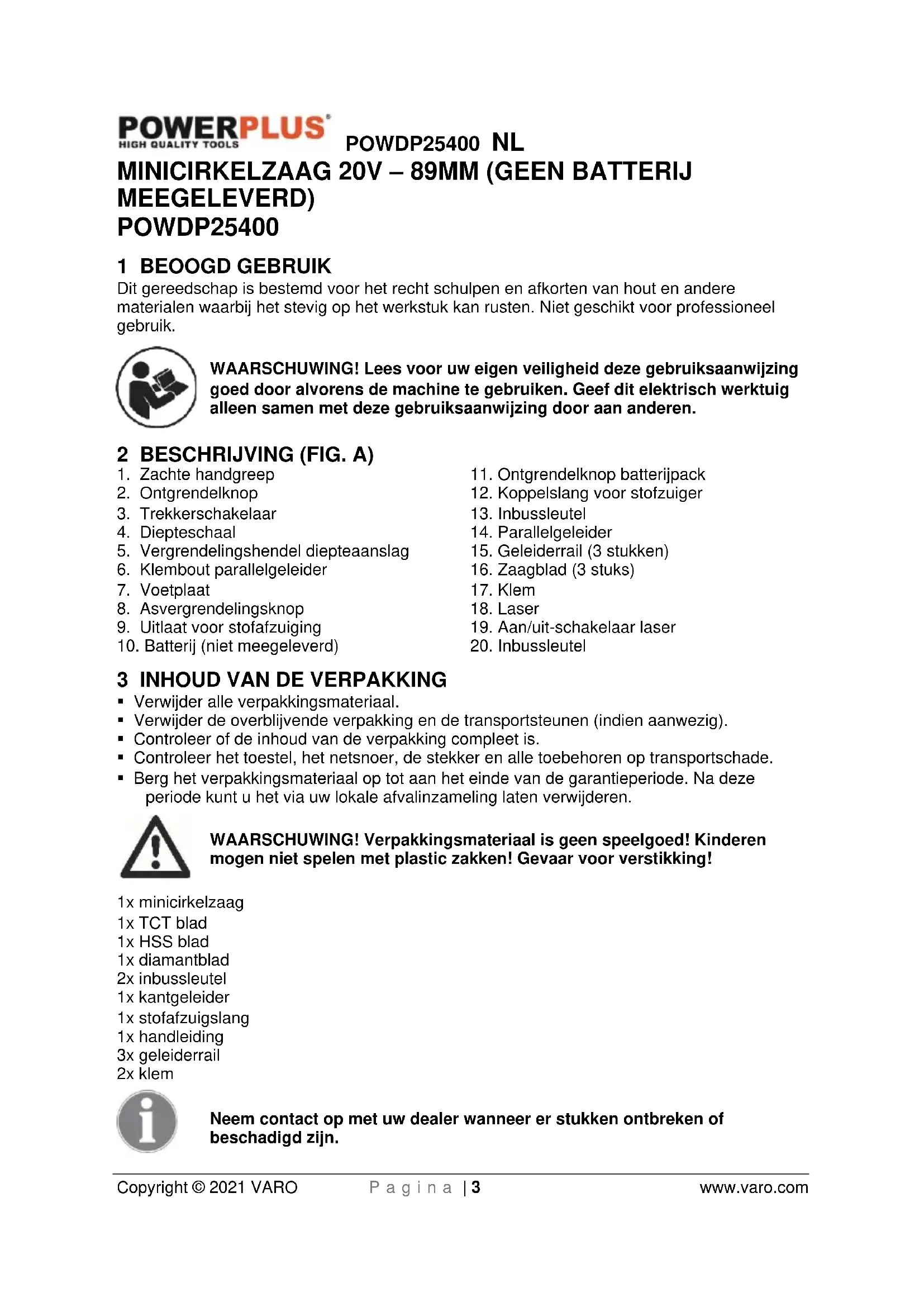

MEEGELEVERD) POWDP25400 1 BEOOGD GEBRUIK Dit gereedschap is bestemd voor het recht schulpen en afkorten van hout en andere materialen waarbij het stevig op het werkstuk kan rusten. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A)

5. Vergrendelingshendel diepteaanslag

9. Uitlaat voor stofafzuiging

10. Batterij (niet meegeleverd)

11. Ontgrendelknop batterijpack

12. Koppelslang voor stofzuiger

15. Geleiderrail (3 stukken)

19. Aan/uit-schakelaar laser

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1x minicirkelzaag 1x TCT blad 1x HSS blad 1x diamantblad 2x inbussleutel 1x kantgeleider 1x stofafzuigslang 1x handleiding 3x geleiderrail 2x klem Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 4 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Conform de essentiële eisen van de Europese richtlijn(en).

Lees voor gebruik de handleiding.

Klasse II - De machine is dubbel geïsoleerd; een aardedraad is daarom niet nodig (enkel voor lader).

Omgevingstemperatuur: max. 40 °C (enkel voor batterij).

Stel de lader noch het batterijpack bloot aan water.

Gebruik de lader en de batterij enkel in afgesloten ruimtes.

Werp het batterijpack of de lader niet in het vuur.

Draag beschermende handschoenen.

Kijk nooit in een laserstraal. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

• Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 5 www.varo.com

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

• Zorg dat de ervaring door het frequent gebruik van gereedschappen er niet toe leidt dat u zelfgenoegzaam wordt en de basisveiligheidsprincipes voor het gereedschap negeert. Één onvoorzichtige handeling kan in een fractie van een seconde ernstig letsel veroorzaken.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 6 www.varo.com

• Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Gebruik van en zorg voor het batterijgereedschap

• Laad enkel op met de lader die door de fabrikant werd vermeld. Een lader die geschikt is voor een bepaald type batterijpack kan tot brandgevaar leiden wanneer hij gebruikt wordt voor een ander batterijpack.

• Gebruik gereedschappen enkel met hun specifiek ontworpen batterijpacks. Het gebruik van andere batterijpacks kan tot een gevaar voor brand of verwondingen leiden.

• Wanneer een batterijpack niet in gebruik is, houd het dan uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding zouden kunnen maken tussen de batterijaansluitingen. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.

• Bij zwaar misbruik, kan er vloeistof uit de batterij vrijkomen; vermijd contact hiermee. Wanneer er per ongeluk contact optreedt, spoel dan met water. Wanneer de vloeistof in contact komt met de ogen, zoek dan bijkomend medische hulp. Vloeistof die uit de batterij vrijkomt, kan irritaties of brandwonden veroorzaken.

• Gebruik geen batterijpack noch gereedschap dat beschadigd of gemodificeerd werd. Beschadigde of gemodificeerde batterijen kunnen onvoorspelbaar gedrag vertonen, wat tot brand, een explosie of verwondingen kan leiden.

• Stel een batterijpack noch gereedschap bloot aan open vuur of extreme temperaturen. Blootstelling aan open vuur of temperaturen boven de 130 °C kan tot een explosie leiden.

• Volg alle laadinstructies en laad het batterijpack noch gereedschap op buiten het temperatuurbereik dat in de instructies staat vermeld. Verkeerd laden of laden bij temperaturen buiten het opgegeven bereik, kan de batterij beschadigen en de kans op brand verhogen.

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

• Herstel nooit beschadigde batterijpacks. Herstelling van batterijpacks mag enkel uitgevoerd worden door de fabrikant of erkende servicecentra.

• Zorg ervoor dat de netspanning overeenstemt met de specificaties op het typeplaatje.

• Personen met een fysieke, zintuiglijke of mentale beperking, mogen de invalzaag niet gebruiken tenzij ze onder toezicht staan en door een begeleider geïnstrueerd werden.

• Laat een ingeschakelde zaag nooit onbeheerd achter en hou ze uit de buurt van kinderen of andere personen die toezicht behoeven.

• Breng uw handen niet in de buurt van het zaaggebied of het zaagblad.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 7 www.varo.com

• Vergeet niet dat een versleten zaagblad nog steeds scherp is. Neem zaagbladen aan beide kanten vast. Gooi niet met zaagbladen en laat ze niet vallen.

• Gebruik de invalzaag nooit met slijpschijven.

• Grijp niets aan de onderkant van het werkstuk. De afschermkap kan u onder het werkstuk niet beschermen tegen het zaagblad.

• Stel de zaagdiepte in volgens de dikte van het werkstuk. De zaag moet aan de onderkant van het werkstuk minder dan één volle tand uitsteken.

• Zaag geen zeer kleine werkstukken. Wanneer u rond hout zaagt, gebruik dan een toestel dat voorkomt dat het werkstuk kan draaien. Hou het te zagen werkstuk nooit in uw handen of over uw benen. Het is belangrijk om het werkstuk correct vast te zetten om het gevaar voor fysiek contact met het zaagblad, het vastlopen van het zaagblad of het verlies van de controle over het gereedschap te minimaliseren. Hou de zaag enkel aan haar geïsoleerde handgrepen vast wanneer u werkt in een situatie waarbij het snijgereedschap in contact zou kunnen komen met verborgen netspanningsleidingen of zijn eigen snoer. Contact met een onder spanning staande draad, zal ook de metalen onderdelen van de zaag onder spanning zetten, wat tot een elektrische schok zal leiden.

• Gebruik altijd zaagbladen met correcte afmetingen en met een geschikte boring. Bladen die niet passen op de montageonderdelen van de zaag, zullen ongelijkmatig draaien en kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

• Gebruik nooit een beschadigde of verkeerde buitenflens, noch een beschadigde montageschroef. De buitenflens en de montageschroef werden specifiek voor uw zaag ontworpen met het oog op optimale prestaties en betrouwbaarheid.

• Start de invalzaag en begin te zagen wanneer ze haar volle onbelaste toerental bereikt.

• Rem de zaag nooit af door er na het uitschakelen een zijwaartse druk op uit te oefenen.

• Zet de zaag enkel neer wanneer ze volledig tot stilstand is gekomen.

• Stel de zaag niet bloot aan hoge temperaturen, vocht en sterke schokken. De zaag kan hierdoor beschadigd raken.

• Hou de zaag met uw beide handen stevig vast en breng uw armen in een houding waarin u weerstand kunt bieden aan terugslagkrachten.

7 OORZAKEN EN VOORKOMING VAN TERUGSLAG

• Een terugslag is een plotselinge reactie ten gevolge van een vastgelopen, geblokkeerd of een verkeerd uitgelijnd zaagblad. Dit kan leiden tot een ongecontroleerde zaag die van het werkstuk wegschiet in de richting van de bediener.

• Een terugslag kan optreden wanneer het zaagblad vastloopt of blokkeert. Het zaagblad blokkeert en de kracht van de motor werpt de cirkelzaag in de richting van de bediener.

• Een terugslag kan optreden wanneer het zaagblad krom of scheef trekt in de zaagsnede. Hierdoor kunnen de tanden aan de achterkant van het zaagblad vast komen te zitten in het oppervlak van het werkstuk, waardoor het blad uit de zaagsnede wegschiet in de richting van de bediener.

• Een terugslag is het resultaat van incorrect of verkeerd gebruik van de zaag. Dit kan worden voorkomen door de onderstaande voorzorgsmaatregelen in acht te nemen.

• Houd de zaag stevig met beide handen vast en breng uw armen in een positie waarin u weerstand kunt bieden tegen de terugslagkrachten. Sta altijd naast het zaagblad, breng deze nooit in één lijn met uw lichaam. Bij een terugslag kan de zaag naar achteren schieten, maar door passende maatregelen te nemen kunt u, als bediener, deze krachten onder controle houden.

• Wanneer het zaagblad blokkeert of om welke reden dan ook vastzit, schakel hem dan uit met de AAN/UIT knop, laat de zaag in het materiaal zitten en wacht tot de machine totaal tot stilstand is gekomen. Haal de zaag nooit uit het werkstuk en trek hem nooit naar achteren zolang het blad nog draait. Hiermee voorkomt u een terugslag. Vind de oorzaak van het vastlopen en los het probleem op met passende maatregelen.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 8 www.varo.com

• Wanneer u een vastgelopen zaag opnieuw wilt starten, centreer dan eerst het blad in de zaagsnede en controleer vervolgens of de tanden niet vastzitten. Mocht het zaagblad nog steeds blokkeren, haal hem dan uit het werkstuk om een terugslag bij het opnieuw starten te voorkomen.

• Ondersteun grote panelen om het risico op terugslag door een geblokkeerd zaagblad te minimaliseren. Grote platen hebben de neiging om onder hun eigen gewicht door te zakken. Deze panelen moeten aan beide kanten worden ondersteund, zowel rond de zaagsnede als aan de rand.

• Gebruik nooit botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd uitgelijnde tanden veroorzaken meer wrijving, lopen eerder vast en verhogen de kans op terugslag, met name bij zeer dunne zaagsneden.

• Stel eerst de zaagdiepte in voordat u begint. Als de instellingen veranderen tijdens het zagen, kan het blad vastlopen met een terugslag als gevolg.

• Wees vooral voorzichtig met zagen in wanden. Het zaagblad kan op een object stuiten dat aan het oog wordt onttrokken en terugslaan.

• Zet de zaag nooit op de werkbank of op de vloer totdat het blad volledig tot stilstand is gekomen. Een onbeveiligd, draaiend blad beweegt de zaag tegen de zaagrichting in en vernielt dus alles wat op zijn weg komt. Houd dus rekening met de vertragingstijd van de zaag.

• Om deze reden is de zaag dus niet geschikt als vaste installatie voor gebruik in tegengestelde richting.

• Gebruik nooit een slecht functionerende of beschadigde zaag. Probeer de machine nooit zelf te repareren in het geval van technische problemen. Neem hiervoor contact op met de servicedienst of een professionele reparateur.

8 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR LASERS

Waarschuwing! De laserstraal kan potentieel ernstige schade aan de ogen veroorzaken. Kijk of staar nooit direct in de laserstraal.

• Richt de laserstraal tijdens gebruik nooit op mensen, hetzij direct, hetzij indirect via reflecterende oppervlakken.

• Deze laser voldoet aan klasse 2 volgens de van toepassing zijnde standaard. Het apparaat heeft geen onderhoudsdelen. Open de behuizing in geen geval. Indien het apparaat is beschadigd, laat u de beschadiging repareren door een erkend hersteller.

• Gewone laser(kijk)brillen zijn geen beschermingsbrillen tegen laserstraling.

9 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN

LADERS Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.

• Probeer nooit om batterijen, om wat voor reden ook, te openen.

• Bewaar ze niet op plekken waar de temperatuur de 40 °C kan overschrijden.

• Laad ze enkel op bij temperaturen tussen de 4 °C en 40 °C.

• Bewaar uw batterijen op een koele droge plaats (5 °C-20 °C). Bewaar batterijen nooit in ontladen toestand.

• Het is beter voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer per jaar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 9 www.varo.com

• Wanneer u ze moet wegwerpen, volg dan de instructies in het gedeelte “Het milieu beschermen”.

• Veroorzaak geen kortsluitingen. Wanneer er rechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding wordt gemaakt tussen de positieve (+) en de negatieve (-) contactaansluiting, dan wordt de batterij kortgesloten en zal er een zeer grote stroom gaan vloeien die hitte zal veroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.

• Verhit ze niet. Wanneer batterijen boven de 100 °C verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymeerlagen beschadigd raken wat tot het lekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weer hitte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen niet in het vuur: gevaar voor een explosie of intense brand.

• Onder extreme omstandigheden kan het voorkomen dat de batterij gaat lekken. Wanneer u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies: − Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact. − Volg onderstaande instructies bij huid- of oogcontact: ✓ Spoel onmiddellijk met water. Neutraliseer met een zacht zuur zoals citroensap of azijn. ✓ Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minuten en contacteer een arts. Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij die uit het toestel is genomen. Verbrand een batterij niet.

• Probeer nooit om niet-oplaadbare batterijen te laden.

• Laat defecte snoeren onmiddellijk herstellen.

• Niet blootstellen aan water.

• De behuizing van de lader niet doorboren.

• De lader is uitsluitend bestemd voor gebruik binnenshuis. 10 EIGENSCHAPPEN

10.1 Zachte handgreep (1)

Uw gereedschap is uitgerust met een TPR-handgreep en beschermende onderdelen. TPR (thermoplastisch rubber) is elastisch, schokabsorberend en milieuvriendelijk (recycleerbaar).

• Li-ion batterijen hebben een hogere capaciteit/gewichtsverhouding (meer vermogen uit een lichtere en meer compacte batterij).

• Geen geheugeneffect meer (capaciteitsverlies na een aantal laad/ontlaadcycli) zoals bij andere types batterijen (NiCD, NiMH,…).

• Beperkte zelfontlading (zie ook het hoofdstuk: Opbergen).

10.3 Uitlaat voor stofafzuiging (9)

De zaagmachine beschikt over een uitlaat voor stofafzuiging die m.b.v. de koppelslang voor een stofzuiger (12) op een stofzuiger (niet meegeleverd) kan worden aangesloten om het stof te verwijderen. Sluit een stofzuiger aan en houd uw werkplek vrij van stof en afval tijdens het werken.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 10 www.varo.com

11.1 Laden van het batterijpack

Het batterijpack voor dit werktuig werd geleverd met een minimale lading om mogelijke problemen te voorkomen. Daarom moet u de batterij opladen vóór het eerste gebruik. Nota: batterijen halen hun volledige capaciteit niet tijdens de eerste laadbeurt. Geef ze enkele laadcycli de tijd om hun volledige capaciteit te behalen. De batterij mag enkel binnenshuis opgeladen worden. Na normaal gebruik, duurt het ongeveer 1 uur om de batterij volledig op te laden. Het batterijpack wordt lichtjes warm tijdens het laden. Dit is normaal en wijst niet op een probleem. Plaats de lader niet op een extreem warme of koude plek. Het beste is op normale kamertemperatuur. Haal de stekker van de lader uit het stopcontact en haal het batterijpack uit de lader wanneer de batterij volledig volgeladen is. Nota:

1. Laat de batterij volledig afkoelen vóór u ze oplaadt.

2. Controleer het batterijpack vóór het laden; laad geen gebarsten of lekkend batterijpack

Sluit de lader aan op een stopcontact:

• Continu groen: klaar om op te laden.

• Rood knipperen: laadt op.

• Continu groen: opgeladen.

• Continu groen en rood: batterij of lader beschadigd. Nota: wanneer het batterijpack niet volledig past, verwijder het dan en controleer of het batterijpack volgens de specificaties voor deze lader geschikt is. Laad geen ander type batterijpack noch een batterijpack dat niet goed op de lader past.

1. Controleer de lader en het batterijpack geregeld tijdens het opladen.

2. Koppel de lader los van het stopcontact en van het batterijpack wanneer de batterij

3. Laat het batterijpack volledig afkoelen vóór u het gebruikt.

4. Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.

NOTA: wanneer de batterij na continu gebruik van het toestel heet is, laat ze dan tot op kamertemperatuur afkoelen vóór u ze oplaadt. Dit zal de levensduur van uw batterijen verlengen. NOTA: haal het batterijpack uit de laadvoet door met uw duim of vingers op de ontgrendelknop van de batterij te drukken en tegelijkertijd het batterijpack uit de lader te trekken.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 11 www.varo.com

11.2 Indicator batterijcapaciteit (Fig. 2)

Er zijn capaciteitsindicatoren op het batterijpack. U kunt de capaciteit van de batterij controleren wanneer u de knop indrukt. Druk vóór het gebruik van het apparaat de trekkerschakelaar even in om te controleren of de batterij voldoende opgeladen is om correct te werken. Deze 3 leds geven de capaciteit van de batterij aan: 3 leds branden: batterij volledig opgeladen. 2 leds branden: batterij 60% opgeladen. 1 led brandt: batterij bijna ontladen.

11.3 Plaatsen en verwijderen van de batterij (Fig. 3)

WAARSCHUWING: zorg ervoor dat de boormachine uitgeschakeld is en dat de richtingkeuzeschakelaar in de middenstand staat vóór u instellingen wijzigt.

• Verwijder de batterij: duw de batterijlip in en trek tegelijkertijd het batterijpack van het toestel.

• Om de batterij te plaatsen, duwt u het batterijpack op de contacten van het gereedschap.

11.4 Het zaagblad monteren en verwijderen (Fig. 4)

Waarschuwing: draag werkhandschoenen wanneer u een zaagblad monteert. Gevaar voor verwondingen wanneer u het zaagblad aanraakt. Gebruik enkel zaagbladen die overeenstemmen met de specificaties die in de gebruiksinstructies staan vermeld. OPGELET! Schakel het gereedschap uit en verwijder het batterijpack voordat u de montage uitvoert.

• Plaats de zaagmachine op haar kant op een vlakke ondergrond.

• Duw de ontgrendelknop (2) in, houd hem ingedrukt en til de voetplaat op (duw de voorkant naar boven) om het zaagblad (a) op de as te monteren.

• Zorg ervoor dat de zaagtanden en de pijl op het zaagblad in dezelfde richting wijzen als de pijl op de beschermkap.

• Monteer de buitenste flens (b), tussenring en klembout (c). Stop dan de inbussleutel (13) in de kop van de bout. Houd de asvergrendelingsknop (8) ingedrukt en draai de inbussleutel (13) traag in tegenwijzerzin totdat de zaagbladvergrendeling ingrijpt en het zaagblad stopt met draaien.

• Zorg ervoor dat het zaagblad vrij kan draaien door het met de inbussleutel (13) te verdraaien.

• Wanneer u het zaagblad dient te verwijderen, volg dan bovenstaande stappen in omgekeerde volgorde en richting. NOTA: voor de beste zaagresultaten: gebruik een zaagblad dat bestemd is voor het materiaal en gewenste zaagsnedekwaliteit.

11.5 De zaagdiepte instellen (Fig. 5)

Bepaal de zaagdiepte a.d.h.v. de dikte van het materiaal plus extra bladspeling.

• Zet de vergrendelingshendel voor de zaagdiepte (5) los door hem op te tillen.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 12 www.varo.com

• Stel de gewenste zaagdiepte in door de driehoekige diepteaanwijzer uit te lijnen met de diepteschaal (4).

• Zet de vergrendelingshendel voor de zaagdiepte (5) vast.

11.6 Geleiderrails (15)

De geleiderrails maken precieze en zuivere rechte sneden, verstekzaagsneden en pasbewerkingen mogelijk. De rails beschermen ook het werkstukoppervlak tegen beschadiging. De bevestiging met klemmen (17) zorgt voor een stevige grip en veilig werken.

• Plaats de geleiderrail op het werkstuk en zet hem vast met klemmen. Schuif de grip van de klemmen in de sleuf van de geleiderrail en zet de klemmen met de duimschroeven vast.

• Plaats de invalzaag op de geleiderrail. De voetplaat heeft een groef die perfect op de geleiderkam past.

11.7 Verbindingsstukken voor de geleiderrails (Fig. 6)

• Om twee geleiderrails met elkaar te verbinden, gebruikt u de S3-inbussleutel (20) om het verbindingsstuk los te zetten. Schuif dan het verbindingsstuk aan de onderkant in de sleuf van de geleiderrail.

• Schuif dan het andere gedeelte van het verbindingsstuk in de sleuf van de tweede geleiderrail.

De parallelgeleider laat toe om exacte sneden volgens een rand van het werkstuk te maken en strips van dezelfde breedte af te zagen.

• Draai de klembout voor de parallelgeleider (6) in tegenwijzerzin om hem los te zetten.

• Stop de parallelgeleider (14) doorheen alle drie de openingen in de voetplaat (7) en schuif de parallelgeleider (14) naar links of rechts op de gewenste positie.

• Span de klembout van de parallelgeleider (6) aan door hem in wijzerzin te draaien. Controleer of de parallelgeleider (14) op zijn plaats vastzit.

• Zorg ervoor dat de parallelgeleider (14) over de volledige lengte tegen de rand van het hout rust om consistente parallelsneden op te leveren.

11.9 Laserlijngenerator (Fig. 8)

Waarschuwingen: kijk niet rechtstreeks in de laserstraal, richt ze niet op andere personen en zorg ervoor dat ze niet langer dan 0.25 s in de richting van iemands ogen gericht is. Wanneer u een snijlijn op het werkstuk tekent, kan de laserlijngenerator u helpen om de zaag makkelijker uit te richten. Inschakelen: duw de laserschakelaar (19) in de “I”-stand, de laser (18) gaat werken. Uitschakelen: duw de laserschakelaar (19) in de “0”-stand.

• Zorg ervoor dat er een snijlijn op het werkstuk is aangebracht.

• Stel de zaagdiepte in volgens noodzaak.

• Stop de stekker in het stopcontact en start de motor.

• Wacht tot het zaagblad zijn maximale snelheid heeft behaald (ongeveer 5 seconden) en plaats de zaag op het werkstuk.

• Schakel de laser (18) in m.b.v. de laserschakelaar (19).POWDP25400 NL Copyright © 2021 VARO P a g i n a | 13 www.varo.com

• Lijn de laserstraal uit met de op het werkstuk getekende snijlijn en duw de zaag traag en met beide handen doorheen het werkstuk terwijl u de rode lichtstraal op de getekende snijlijn houdt.

• Schakel na het voltooien van de zaagsnede de laser uit.

11.10 Zaagstofverwijdering (Fig. 9)

De invalzaag is een krachtig gereedschap dat een grote hoeveelheid stof kan produceren. Doordat het gereedschap beschikt over een volledig omsloten zaagblad, is geforceerde stofafzuiging bijzonder efficiënt. Geforceerde stofafzuiging dient gebruikt te worden voor alle werkzaamheden, m.u.v. kleine afkortwerkjes.

• Duw de koppelslang voor stofzuiger (12) op de uitlaat voor stofafzuiging (9).

• Sluit een stofzuiger die geschikt is voor het afzuigen van zaagstof en spanen aan op de koppelslang voor stofzuiger (12).

11.11 Lijnen volgen (Fig. 10)

Er bevinden zich V-vormige aanwijzers aan de voor- en achterkant van de zaagvoet (7) waarmee u tijdens het zagen een lijn kunt volgen.

11.12 In- en uitschakelen (Fig. 11)

WAARSCHUWING! Voordat u de aan/uit-schakelaar bedient: controleer het zaagblad om te zien of het correct gemonteerd zit, soepel kan draaien en of de klembout goed is aangespannen. Om de machine te starten:

• Duw eerst de ontgrendelknop (2) in.

• Duw dan op de trekkerschakelaar (3) en houd hem ingedrukt. Om de machine uit te schakelen:

• Haal eerst de machine uit het werkstuk.

• Laat dan de trekkerschakelaar (3) los. Nota: wegens veiligheidsredenen kan de trekkerschakelaar (3) niet vergrendeld worden; hij moet gedurende de volledige bewerking ingedrukt gehouden worden. 12 ZAGEN

12.1 Algemeen zaagwerk (Fig. 12)

• Controleer de specificaties om te zien of het materiaal geschikt is om te verzagen.

• Monteer het juiste zaagblad en zorg ervoor dat het scherp en niet beschadigd is.

• Stel de zaagdiepte in.

• Monteer en sluit het stofafzuigsysteem aan.

• Plaats het te zagen materiaal op een vlak oppervlak zoals een werkbank, tafel of vloer. Leg er een stuk afvalmateriaal onder indien: U niet wilt dat het werkoppervlak beschadigd raakt.

• Breng het batterijpack aan.

• Neem het gereedschap stevig vast en laat zijn metalen voetplaat rusten op het te zagen oppervlak. Zorg ervoor dat de achterste helft van de voetplaat buiten het werkstuk hangt. Laat het zaagblad niet in het materiaal invallen.

• Schakel het gereedschap in en wacht even tot het zaagblad zijn maximale snelheid bereikt. Duw dan op de veiligheidsontgrendelknop (2) en laat het zaagblad traag en geleidelijk maar resoluut in het materiaal glijden. Duw het gereedschap dan verder volgens de gewenste snijlijn.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 14 www.varo.com

• NOTA: trek het gereedschap nooit naar achter.

• Om het gereedschap volgens de snijlijn vooruit te duwen, is maar heel weinig kracht nodig. Overdreven kracht zal de gebruiker vermoeien en de slijtage van het zaagblad en het gereedschap versnellen. Overdreven kracht kan er ook voor zorgen dat de thermische beveiliging ingrijpt, wat voor vertragingen zorgt.

• Wanneer de zaagbewerking voltooid is, haal dan eerst het gereedschap van het werkstuk vóór u het uitschakelt. Wanneer er een grote hoeveelheid stof werd geproduceerd, laat het dan nog een paar seconden ingeschakeld zodat het stof uit het gereedschap weg kan komen.

12.2 Invalsnede (Fig. 13)

WAARSCHUWING: zorg dat u altijd de volledige controle over de zaagmachine behoudt om het zagen veiliger en makkelijker te maken. Het verlies van controle over de zaag kan tot ernstige verwondingen leiden. Een invalsnede is een snede die in het werkoppervlak gemaakt wordt i.p.v. aan een buitenrand te beginnen en inwaarts te werken.

• Monteer een zaagblad dat geschikt is voor het materiaal dat u gaat zagen.

• Markeer duidelijk het uit te zagen gebied. Stel de zaagdiepte op de zaagmachine in. Kantel de zaag over het gemarkeerde gebied met de voorkant van de voetplaat (7) rustend op het werkoppervlak en de achterkant boven het werkoppervlak getild. De zaaglijn (e, Fig. 10) moet uitgelijnd zijn met de lijn die u op het werkstuk hebt aangebracht.

• Houd de zaag in deze gekantelde positie en oefen druk uit op de voetplaat zodat het zaagblad doorheen de zaagbladopening van de voetplaat volledig zichtbaar wordt (volgens de diepte die u hebt ingesteld). Zorg ervoor dat het zaagblad het werkstuk niet raakt, maar zich wel dicht tegen het werkoppervlak bevindt.

• Houd de zaagmachine stevig vast terwijl u de kleinst mogelijke druk uitoefent op de voetplaat. Om terugslag te voorkomen, dient u de zaagmachine stevig vast te houden voordat u ze inschakelt.

• Schakel de zaagmachine in, wacht tot ze op volledige snelheid is gekomen en geleid dan het zaagblad in het materiaal terwijl u de voorkant van de voetplaat blijft gebruiken als kantelpunt. Duw dan de zaagmachine voorwaarts over de lijn waarop gezaagd moet worden.

• Houd uw zaaglijn in de gaten door voorzichtig doorheen de voorkant van de zaagbladopening te kijken.

• Wanneer de snede klaar is, laat dan de trekkerschakelaar los en wacht tot het zaagblad volledig tot stilstand is gekomen.

• VERIJDER DE zaagmachine noch zaagblad NIET uit het werkstuk wanneer het zaagblad nog beweegt. Dit kan uw zaagsnede (zaagbreedte) beschadigen, terugslag veroorzaken en tot verlies van controle leiden, wat verwondingen kan veroorzaken. WAARSCHUWING: zaag bij het maken van een invalsnede altijd voorwaarts. Zagen in achterwaartse richting kan ervoor zorgen dat de zaag uit het werkstuk klimt en op het werkstuk in uw richting wordt teruggeduwd.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 15 www.varo.com

12.3 Het zagen van harde of schurende materialen

• Gebruik enkel een zaagblad dat specifiek voor dit doel werd ontworpen.

• Stel de zaagdiepte altijd minimaal 1 mm dieper in dan de materiaaldikte om te voorkomen dan het blad uit het oppervlak komt en over het oppervlak gaat rijden. Er moet afvalmateriaal onder het werkstuk gelegd worden.

• Verwijder bramen en roest omdat deze de doorvoer doorheen het materiaal kunnen beletten.

• Dikke bijenwas (meubelpolish), aangebracht op de voetplaat van het gereedschap, maakt het zagen van metaal makkelijker.

• Dit gereedschap is enkel geschikt voor het zagen van brons, koper, lood, aluminium of gegalvaniseerd constructiestaal.

• Elke metaalzaagbewerking van 2 minuten moet gevolgd worden door een rustpauze van minimaal 3 minuten.

12.3.2 Keramische tegels, leien, enz.:

• Gebruik enkel een zaagblad dat specifiek voor dit doel werd ontworpen.

• Gebruik altijd met een aangesloten en geschikte stofzuiger of stofafzuiger omdat het stof gevaarlijk kan zijn voor de gebruiker en kan beletten dat de afschermkap correct werkt.

• Gebruik enkel een zaagblad dat specifiek voor dit doel werd ontworpen.

• De invalzaag is enkel aanbevolen voor het maken van occasionele openingen in gipsplaat en altijd te gebruiken met een aangesloten en geschikte stofzuiger of stofafzuiger. Het stof kan nl. beletten dat de afschermkap correct werkt.

• Ook al leveren klassieke gereedschappen zoals gatenzagen of messen meestal excellente resultaten, toch kan de invalzaag gebruikt worden wanneer er een bijzonder nette, stofvrije zaagsnede nodig is of wanneer er gevaar is voor het doorzagen van leidingen of kabels.

13 TIPS VOOR DE MINICIRKELZAAG

Gebruik altijd een zaagblad dat geschikt is voor het te zagen materiaal en de materiaaldikte. De kwaliteit van de zaagsnede wordt hoger wanneer er een zaagblad met meer tanden gebruikt wordt. Zorg er altijd voor dat het werkstuk stevig wordt vastgehouden of vastgeklemd zit om te voorkomen dat het beweegt. Ondersteun grote panelen altijd in de buurt van de zaaglijn. Elke beweging van het materiaal kan de kwaliteit van de zaagsnede beïnvloeden. De zaag snijdt tijdens haar opwaartse beweging en kan de bovenkant of de randen van uw werkstuk tijdens het zagen versplinteren. Zorg er daarom voor dat de bovenkant de kant van uw werkstuk is die later niet zichtbaar is. 14 ONDERHOUD Verwijder het batterijpack van het gereedschap voordat u afregelingen, herstellingen of onderhoud aan de machine uitvoert. Uw motorgereedschap vereist geen bijkomende smering noch onderhoud. Er bevinden zich geen onderdelen in uw motorgereedschap die door de gebruiker te vervangen zijn. Gebruik nooit water noch chemische reinigingsmiddelen om uw motorgereedschap te reinigen. Wrijf het proper met een droge vod. Bewaar uw motorgereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor proper. Houd alle bedieningselementen vrij van stof. U kunt occasioneel vonken zien doorheen de ventilatieopeningen. Dit is normaal en beschadigt uw motorgereedschap niet.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 16 www.varo.com 15 TECHNICAL DETAILS Nominale spanning 20 V Toerental 3150min

16 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA Max 90dB(A) Geluidsvermogenniveau LwA Max 101dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. aw (Trilling) Max 5.5m/s² K = 1,5 m/s²POWDP25400 NL Copyright © 2021 VARO P a g i n a | 17 www.varo.com 17 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

• Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werking van dit toestel optimaal blijft. 18 MILIEU Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier. Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWDP25400 NL Copyright © 2021 VARO P a g i n a | 18 www.varo.com 19 CONFORMITEITSVERKLARING VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: minicirkelzaag 20V – 89mm (Geen batterij meegeleverd) Handelsmerk: POWERplus Model: POWDP25400 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN60745-1 : 2009 EN60745-2-22 : 2011 EN62841-1 : 2015 EN62841-2-5 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ondergetekende handelt in opdracht van de bedrijfsleider, Philippe Vankerkhove Regelgevings- en compliancemanager 15/07/2021, Lier - BelgiumPOWDP25400 FR Copyright © 2021 VARO P a g e | 1 www.varo.com
