BRUKSANVISNING POWDP25400 PowerPlus

5.4 Användning och skötsel av elektriska verktyg ....................................................... 5

5.5 Användning och skötsel av batteridrivna verktyg .................................................. 6

11.3 Isättning och urtagning av batteripacken (Fig. 3) ................................................. 10

11.8 Inställning för parallellsågning (Fig. 7) .................................................................. 11

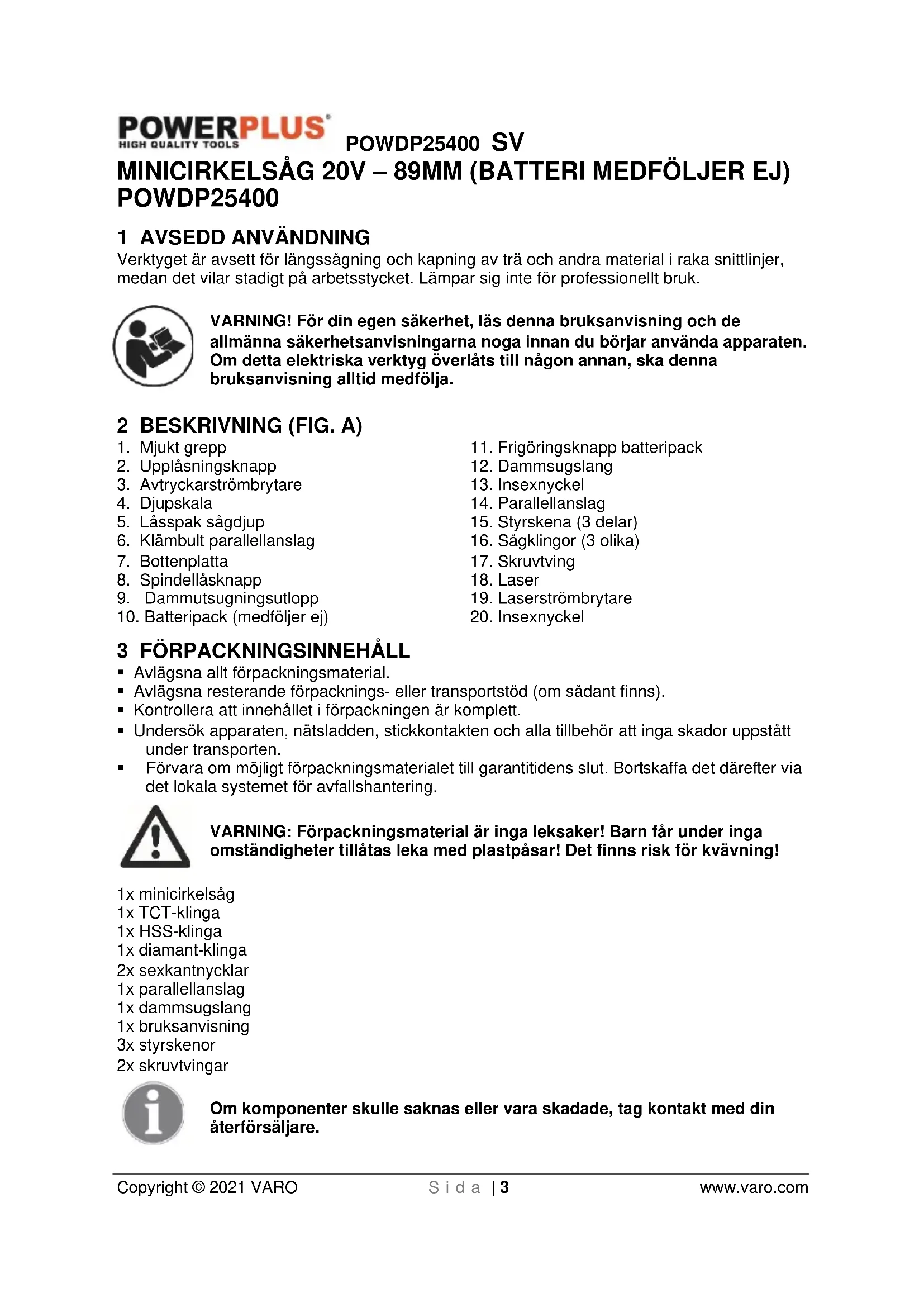

Verktyget är avsett för längssågning och kapning av trä och andra material i raka snittlinjer, medan det vilar stadigt på arbetsstycket. Lämpar sig inte för professionellt bruk. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

3. Avtryckarströmbrytare

10. Batteripack (medföljer ej)

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1x minicirkelsåg 1x TCT-klinga 1x HSS-klinga 1x diamant-klinga 2x sexkantnycklar 1x parallellanslag 1x dammsugslang 1x bruksanvisning 3x styrskenor 2x skruvtvingar Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWDP25400 SV Copyright © 2021 VARO S i d a | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Uppfyller kraven i tillämpliga europeiska direktiv.

Studera bruksanvisningen före användning.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej (laddaren).

Laddare och batteripack får inte utsättas för vatten eller fukt.

Batteripack och laddare endast för inomhusbruk.

Batteripack och laddare får inte brännas upp.

Obligatorisk användning av ögonskydd.

Använd arbetshandskar.

Stirra inte in i strålen. 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.POWDP25400 SV Copyright © 2021 VARO S i d a | 5 www.varo.com

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts i gång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

• Låt inte förtrogenhet från frekvent användning av verktyg låta dig bli nonchalant och ignorera verktygssäkerhetsprinciper. En oförsiktig manöver kan orsaka allvarliga skador inom en bråkdel av en sekund.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.POWDP25400 SV Copyright © 2021 VARO S i d a | 6 www.varo.com

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Användning och skötsel av batteridrivna verktyg

• Ladda endast med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan skapa risk för brand när den används med en annan typ av batteripack.

• Använd endast ett elverktyg med den specifikt angivna typen av batteripack. Användning av andra batteripackar kan skapa risk för personskador och brand.

• Om batteripacken inte används ska den hållas borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan ansluta från en terminal till en annan. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

• Under ogynnsamma förhållanden kan vätska läcka ut från batteriet; undvik kontakt. Vid kontakt av misstag, spola med vatten. Om vätska kommer i kontakt med ögonen, sök också medicinsk hjälp. Vätska som läcker ut från batteriet kan orsaka irritation eller brännskador.

• Använd inte en batteripack eller ett verktyg som är skadat eller modifierat. Skadade eller modifierade batteripackar kan uppvisa oförutsägbara beteenden som kan leda till brand, explosion eller risk för personskada.

• Utsätt inte en batteripack eller ett verktyg för eld eller hög temperatur. Exponering för brand eller temperaturer över 130 °C kan orsaka explosion.

• Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller vid temperaturer utanför det angivna området kan skada batteriet och öka risken för brand.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

• Försök aldrig reparera en skadad batteripack. Service av batteripacken ska endast utföras av tillverkaren eller auktoriserade servicecenters. 6 EXTRA SÄKERHETSFÖRESKRIFTER FÖR INSTICKSSÅGAR

• Kontrollera att nätspänningen överensstämmer med den på typskylten angivna.

• Personer med nedsatt fysisk, sensorisk eller mental förmåga får inte använda instickssågen såvida de inte övervakas och instrueras av en instruktör

• Lämna aldrig sågen obevakad när den är ansluten och håll den utom räckhåll för barn och personer i behov av tillsyn.

• Kom aldrig nära sågområdet eller sågklingan med händerna.

• Tänk på att även en slö sågklinga fortfarande är mycket vass. Fatta alltid om sågklingans sidor. Kasta inte sågklingan och tappa den inte.

• Använd aldrig instickssågen med slipskivor.

• Fatta aldrig under arbetsstycket. Skyddskåpan kan inte skydda dig mot sågklingan under arbetsstycket.

• Ställ in sågdjupet så att det överensstämmer med arbetsstyckets tjocklek. Sågklingan ska synas mindre än höjden på en sågtand under arbetsstycket.

• Såga inte i mycket små arbetsstycken. Vid sågning i rundvirke, använd en anordning som hindrar att arbetsstycket vrids. Håll aldrig arbetsstycket som ska sågas med handen eller över benet. Det är viktigt att arbetsstycket görs fast ordentligt, för att minska risken för att komma i kontakt med sågklingan, att den fastnar eller att du tappar kontrollen över sågen.POWDP25400 SV Copyright © 2021 VARO S i d a | 7 www.varo.com

• Håll alltid sågen i de isolerade greppytorna vid arbete då sågen kan komma i kontakt med dolda elledningar eller sågens egen nätsladd. Kontakt med en strömförande ledning leder till att sågens metalldelar blir strömförande och kan ge upphov till elektriska stötar.

• Använd alltid sågklingor av rätt storlek och med rätt fästhålsdiameter. Sågklingor som inte överensstämmer med sågens monteringsanordningar kommer att arbeta ojämnt och kan leda till att du kan tappa kontrollen över sågen.

• Använd aldrig en skadad eller felaktig yttre fläns eller en skadad klingbult. Den yttre flänsen och klingbulten är speciellt konstruerade för sågen för att ge bästa möjliga prestanda och driftsäkerhet.

• När du startar instickssågen, börja såga först när den kommit upp i fullt varvtal.

• Bromsa aldrig sågklingan när sågen stängts av genom att trycka sågklingans sida mot något.

• Ställ ifrån dig sågen först när den stannat helt.

• Utsätt inte sågen för höga temperaturer, fuktighet eller kraftiga stötar. Det kan ha till följd att sågen skadas.

• Håll sågen stadigt med båda händerna och ha armarna i ett läge så att du kan stå emot kast. 7 ORSAKER TILL OCH FÖREBYGGANDE AV KAST

• Kast är en plötslig reaktion på en klämd, fastkörd eller felinställd sågklinga, som gör att sågen på ett okontrollerat sätt lyfts upp och ut ur arbetsstycket i riktning mot operatören.

• Ett kast kan inträffa när sågklingan fastnar i sågsnittet. Sågklingan blockeras och motorkraften driver sågen snabbt bakåt i riktning mot operatören.

• Ett kast kan inträffa om sågklingan vrids eller styrs snett i snittet. Som ett resultat kan tänderna baktill på sågklingan fastna i ytskiktet på arbetsytan, varigenom sågklingan lämnar snittet och hoppar bakåt mot operatören.

• Ett kast är ett resultat av oriktig eller felaktig användning av sågen. Kast kan förhindras genom lämpliga försiktighetsåtgärder som beskrivs närmare nedan.

• Håll i sågen stadigt med båda händerna och håll armarna så att du kan parera de krafter som kan uppstå vid ett kast. Håll kroppen på endera sidan av sågklingan, så att du inte står i linje med sågklingan. Vid ett kast kan sågen hoppa bakåt, men det går att parera kast om man förfar på rätt sätt.

• Om sågklingan fastnar eller sågningen av någon anledning avbryts, ska strömbrytaren släppas upp och sågen sedan hållas kvar i snittet tills klingan stannat helt. Försök aldrig att ta ut sågen ur arbetsstycket eller dra den bakåt så länge klingan är i rörelse, eftersom sågen då kan kasta. Undersök orsakerna till att klingan fastnat och åtgärda dem genom lämpliga åtgärder.

• När man vill starta en såg som har fastnat i ett arbetsstycke, centrera sågklingan i snittet och kontrollera att sågtänderna inte sitter fast i arbetsstycket. Om sågklingan fastnar, kan den röra sig ut från arbetsstycket och ett kast kan inträffa när sågen startas igen.

• Installera stöd för stora paneler för att minska risken för kast genom att sågklingan fastnar. Stora paneler tenderar att bågna under sin egen tyngd. Stöd måste placeras under panelen på båda sidorna, nära snittlinjen och nära panelens kant.

• Använd inte en slö eller skadad sågklinga. En sågklinga med slöa eller felinställda tänder ger ett trångt sågsnitt, vilket orsakar onödigt mycket friktion, klingan kan fastna eller sågen kasta.

• Se innan sågningen påbörjas till att sågdjupsstoppet är ordentligt åtdraget Om inställningen skulle ändra sig under sågningen kan sågklingan köra fast och sågen kasta.

• Var särskilt försiktig vid instickssågning i dolda utrymmen, som en befintlig vägg. Den bakom arbetsytan utstickande sågklingan kan under sågningen fastna i dolda föremål som kan få sågen att kasta.POWDP25400 SV Copyright © 2021 VARO S i d a | 8 www.varo.com

• Ställ aldrig ifrån dig sågen på arbetsbänken eller golvet innan klingan har stannat helt. En oskyddad roterande sågklinga driver sågen mot sågningsriktningen och sågar i allt som är i vägen. Se därför till att du har klart för dig hur snabbt sågen stannar.

• Av denna anledning är sågen inte lämplig för användning i omvänt läge med fast montering.

• Använd inte sågen om den inte fungerar som den ska eller har skadats. Vid tekniska problem, försök inte reparera sågen på egen hand. Kontakta en serviceverkstad eller låt reparera sågen hos en fackman.

8 EXTRA SÄKERHETSANVISNINGAR FÖR LASER

Varning! Laserstrålen har förmågan att förorsaka allvarliga ögonskador. Titta eller stirra aldrig rakt in i laserstrålen.

• Rikta aldrig laserstrålen mot personer, varken direkt eller indirekt via reflekterande ytor.

• Den här lasern uppfyller kraven för klass 2 enligt tillämplig standard. Enheten innehåller ingen serviceutrustning etc. Öppna inte inkapslingen oavsett vad orsaken skulle kunna vara. Om enheten skulle råka bli skadad, skall skadan repareras av auktoriserad verkstad.

• Laserglasögon ger inget skydd mot direkt laserstrålning. 9 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE Använd endast batterier och laddare som är avsedda för den här apparaten.

• Försök aldrig att av någon anledning öppna ett batteri.

• Förvara inte batterier eller batteripack på platser där temperaturen kan överstiga 40 °C.

• Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.

• Förvara batterierna på ett kallt och torrt ställe (5–20 °C). Förvara aldrig batterier i urladdat tillstånd.

• Det är bäst för Li-Ion-batterier när de regelbundet laddas ur och åter laddas upp (minst 4 gånger om året). Den ideala laddningen för långvarig lagring av Li-Ion-batterier är 40 % av kapaciteten.

• När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

• Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

• Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.

• Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande: − Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. − Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan: ✓ Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger. ✓ Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare.POWDP25400 SV Copyright © 2021 VARO S i d a | 9 www.varo.com Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier får inte eldas upp.

• Försök aldrig att ladda icke-uppladdningsbara batterier.

• Låt omedelbart byta ut defekta sladdar.

• Laddaren får inte utsättas för vatten eller fukt.

• Laddaren får inte öppnas.

• Försök inte sticka in något i laddaren.

• Laddaren är uteslutande avsedd för användning inomhus. 10 SPECIELLA DETALJER

10.1 Mjukt grepp (1)

Maskinen är utrustad med mjukt grepp TPR på handtag och skyddande delar. TPR (termoplastiskt gummi) är elastiskt, chockabsorberande och miljövänligt (återvinningsbart).

• Li-Ion batterier har ett högre kapacitet/vikt-förhållande (mer kraft för mindre vikt, mer kompakta batterier).

• Ingen minneseffekt (kapacitetsförlust efter flera laddnings/urladdnings-cykler) som andra batterier (Ni-Cd, Ni-MeH...).

• Mindre självurladdning (se också kapitlet ’Förvaring’).

10.3 Dammutsugningsutlopp (9)

Sågen har ett dammutsugningsutlopp till vilket kan anslutas en dammutsugningsslang (12) för avlägsnande av spån och damm. Denna adapterport kan anslutas till en dammsugare (ingår ej). Anslut en dammsugare och håll din arbetsyta fri från damm och skräp medan du arbetar.

Borrmaskinens batteripack levereras med en svag uppladdning för att förebygga eventuella problem, därför måste batteriet laddas innan det används första gången. OBS: Batterierna kommer inte att nå full laddning vid första laddningen. Först efter flera cykler når batteripacken full laddning. Batteripacken får endast laddas inomhus. Vid normal användning behövs omkring 1 timme för att batteriet ska bli fulladdat. Batteripacken värms upp litet under laddning, vilket är normalt och är inte tecken på något problem. Placera inte laddaren i en omgivning med extrem värme eller kyla, den fungerar bäst vid normal rumstemperatur. När batteriet är fulladdat, koppla ur laddaren från eluttaget och ta batteripacken ut laddaren. Obs:

1. Se till att batteripacken har svalnat helt före laddning.

2. Undersök batteripacken före laddning. Ladda inte en sprucken eller läckande batteripack.

11.1.1 Laddningsindikatorer (Fig. 1)

Anslut laddaren till nätströmmen:

• Lyser grönt och rött: batteri eller laddare skadad. Obs: Om batteripacken inte skulle passa i laddaren, ta ur den och kontrollera att batteripacken och laddaren är avsedda att användas ihop enligt de angivna specifikationerna. Använd inte laddaren till att ladda någon annan typ av batteripack eller någon batteripack som inte på ett säkert sätt passar i laddaren.

1. Håll koll på laddaren och batteripacken när de är anslutna till varandra.

2. Koppla ur laddaren från nätströmmen och från batteripacken när laddningen är färdig.

3. Låt batteripacken svalna helt innan du använder det.

4. Förvara laddaren och batteripacken inomhus och oåtkomligt för barn.

OBS: Om batteriet är varmt efter att ha använts upprepat i verktyget, låt det svalna till rumstemperatur innan det laddas. På så sätt förlängs batteriernas livslängd. OBS: För att lossa batteripacken från laddaren, tryck in frigöringsknappen och dra samtidigt ur batteripacken.

11.2 Indikator för batterinivå (Fig. 2)

Det finns indikatorer för batterinivå på batteripacken. Du kan kontrollera batterinivån genom att trycka på knappen. Innan du använder maskinen ska du trycka på omkopplaren för att kontrollera om batteriet har tillräckligt med laddning för att maskinen ska fungera korrekt. De tre lysindikatorerna visar batterinivån: Tre lysdioder är tända: Batteriet är fulladdat. Två lysdioder är tända: Batteriet är 60 % laddat. En lysdiod är tänd: Batteriet är nästan urladdat.

11.3 Isättning och urtagning av batteripacken (Fig. 3)

VARNING: Innan du företar några justeringar, se till att maskinen är avstängd och rotationsväljaren ställd i mittläget.

• Urtagning av batteripacken: tryck in batterispärren samtidigt som batteripackens spännen hålls intryckta.

• Isättning av batteripacken: skjut batteripacken på verktyget.

11.4 Byte av sågklinga (Fig. 4)

Varning: Använd skyddshandskar vid montering av sågklingan. Risk för personskador vid beröring av sågklingan. Använd endast sågklingor som motsvarar specifikationerna i bruksanvisningen. VARNING! Stäng av verktyget och koppla bort det från batteripacken före montering.POWDP25400 SV Copyright © 2021 VARO S i d a | 11 www.varo.com

• Placera sågen på sidan på plant underlag.

• Håll upplåsningsknappen (2) intryckt, lyft bottenplattan (tryck framsidan uppåt) för att montera sågklingan (a) på spindeln.

• Se till att sågtänderna och pilen på klingan pekar i samma riktning som pilen som visas på klingskyddet.

• Installera den yttre flänsen (b), brickan och klingbulten (c) och sätt sedan in insexnyckeln (13) i klingbulten. Håll spindellåsknappen (8) intryckt, vrid insexnyckeln (13) långsamt moturs tills spindellåset greppar och klingan slutar rotera.

• Se till att sågklingan löper fritt genom att vrida klingan med insexnyckeln (13).

• Om du behöver ta bort sågklingan, följ den omvända ordningen. ANMÄRKNING: För bästa sågresultat, använd en sågklinga som passar material och önskad snittkvalitet.

11.5 Ställa in sågdjupet (Fig. 5)

Bestäm önskat sågdjup i enlighet med materialets tjocklek plus en sågmån.

• Lossa låsspaken för sågdjup (5) genom att lyfta den uppåt.

• Ställ in önskat sågdjup genom att rikta in den trekantiga djupindikatorn med djupskalan (4).

• Dra åt låsspaken för sågdjup (5).

11.6 Styrskenor (15)

Styrskenorna möjliggör exakta och rena, raka snitt, geringssnitt och inpassning. Skenorna skyddar också arbetsstyckets yta mot skador. Fastspänning med skruvtvingarna (17) garanterar fast grepp och säkert arbete.

• Placera styrskenan på arbetsstycket och spänn fast styrskenan med skruvtvingarna. Skjut in stången i spåret på styrskenan och dra åt skruvtvingen med vredet.

• Placera sågen på styrskenan. Bottenplattan har ett spår som exakt passar in i skenans styrkant.

11.7 Anslutningsstänger för styrskenor (Fig. 6)

• För att ansluta båda styrskenorna, använd S2 sexkantnyckel (20) för att lossa anslutningsstången. Skjut den första anslutningsstången från botten in i spåret på styrskenan.

• Skjut in den andra anslutningsstången i det andra spåret.

• Använd S2-sexkantsnyckeln (20) för att dra åt pinnskruvarna för att ansluta skenorna.

11.8 Inställning för parallellsågning (Fig. 7)

Parallellanslaget möjliggör exakta snitt längs en kant på arbetsstycket och sågremsor av samma dimension.

• Vrid parallellanslagets klämbult (6) moturs för att lossa den.

• För in parallellanslaget (14) genom alla tre spåren på bottenplattan (7), skjut parallellanslaget (14) åt vänster eller höger till önskad position.

• Dra åt parallellanslagets klämbult (6) genom att vrida den medurs. Kontrollera att parallellanslaget (14) är låst på plats.

• Se till att parallellanslaget (14) vilar mot arbetsstycket i hela dess längd för att ge ett jämnt parallellsnitt.POWDP25400 SV Copyright © 2021 VARO S i d a | 12 www.varo.com

11.9 Laserlinjegenerator (Fig. 8)

Varning: Titta inte direkt på laserstrålen, rikta inte medvetet laserstrålen mot någon och se till att den inte är riktad mot ögat på någon person längre än 0,25 sekunder. Laserlinjegeneratorn kan hjälpa dig att bättre följa den markerade snittlinjen på arbetsstycket. Slå på: Ställ lasertrömbrytaren (19) på ”I”-läget, lasergeneratorn (18) fungerar. Stäng av: Ställ lasertrömbrytaren (19) på ”O”-läget.

• Markera snittlinjen på arbetsstycket.

• Ställ in skärdjupet i önskat läge.

• Anslut maskinen och starta motorn.

• När sågklingan kommit upp i fullt varvtal (efter ca 5 sekunder) sätt sågen på arbetsstycket.

• Slå på lasergeneratorn (18) från laserbländaren med lasergeneratorns strömbrytare (19).

• Rikta in laserstrålen efter markeringen på arbetsstycket och skjut sakta sågen framåt med båda händerna och låt laserstrålen följa markeringen.

• Stäng av laserstrålen när snittet är slutfört.

11.10 Avlägsnande av sågspån (Fig. 9)

Minicirkelsågen är ett kraftfullt verktyg som kan producera en stor mängd damm och spån. Eftersom verktyget har en helt innesluten sågklinga är ett externt utsug särskilt nödvändigt. Dammsugsutrustning bör anslutas för alla utom små trimningsjobb.

• Skjut dammutsugningsslangen (12) på dammutsugningsutloppet (9).

• Anslut en dammsugare som är godkänd för utsug av sågspån och stickor till dammutsugningsslangen (12).

11.11 Snittlinjeföljning (Fig. 10)

Baktill och framtill på basplattan (7) finns en V-formad pekare och en pekare som vid sågning gör det lättare för dig att följa snittlinjen.

11.12 Slå på och av (Fig. 11)

VARNING! Innan du slår på strömbrytaren, kontrollera att sågklingan är korrekt installerad och löper smidigt och att klingskruven är ordentligt åtdragen. För att starta maskinen:

• Tryck först på upplåsningsknappen (2).

• Tryck sedan på avtryckaren (3) och håll den intryckt. För att stänga av maskinen:

• Ta först ut maskinen ur arbetsstycket.

• Släpp sedan avtryckaren (3). Obs: Av säkerhetsskäl kan inte avtryckaren (3) låsas; den måste hållas intryckt under hela operationen.POWDP25400 SV Copyright © 2021 VARO S i d a | 13 www.varo.com 12 SÅGNING

12.1 Allmänt (Fig. 12)

• Kontrollera med maskinens specifikationer att den är avsedd för det material som ska sågas.

• Montera en sågklinga av rätt typ och kontrollera att den är skarp och inte skadad.

• Ställ in skärdjupet.

• Montera och anslut dammutsugningsutrustningen.

• Placera materialet som ska sågas på ett plant underlag som en arbetsbänk, ett bord eller på golvet. Använd en restbit under materialet om du inte vill skada underlaget.

• Håll verktyget stadigt och låt basplattan vila på den yta som ska sågas. Se till att den bakre halvan av basplattan befinner sig utanför arbetsytan. Sätt inte sågklingan mot materialet.

• Starta maskinen och vänta några ögonblick för att låta den komma upp i fullt varvtal. Tryck sedan på säkerhetsknappen (2) och sätt sågklingan i materialet sakta och försiktigt men med fast hand. Skjut sedan verktyget framåt längs den markerade snittlinjen.

• OBS: Dra aldrig verktyget baklänges.

• Mycket litet kraft ska utövas för att föra sågen längs snittlinjen. Överflödig kraft tröttar ut operatören och orsakar stort slitage på sågklingan och verktyget. För stor kraft kommer också sannolikt att utlösa temperatursäkringen, vilket ger upphov till fördröjningar,

• När snittet är slutfört, lyft verktyget från arbetsytan innan verktyget stängs av. Om stora mängder damm har alstrats, låt verktyget vara på några sekunder extra för att låta dammet i verktyget evakueras.

12.2 Ficksågning (Fig. 13)

VARNING: Ha alltid ordentlig kontroll över sågen för att göra sågningen säkrare och enklare. Förlust av kontroll över sågen kan orsaka allvarliga skador. Ficksnitt är ett snitt som görs inom arbetsstyckets kanter snarare än att börja från en yttre kant och arbeta inåt.

• Installera en sågklinga som är lämpligt för det material ska sågas.

• Markera tydligt det område som ska sågas ur. Ställ in sågdjupet på sågen. Luta sågen över det markerade området med bottenplattans (7) främre kant vilande på arbetsytan och bakkanten lyft över arbetsytan. Parallellanslaget (e) (fig. 10) ska vara i linje med den linje som markerats på arbetsstycket.

• Med sågen fortfarande i lutande läge, tryck på bottenplattan så att sågklingan exponeras helt genom klingspåret i bottenplattan (beroende på det sågdjup som ställts in). Se till att klingan inte vidrör men är nära arbetsytan.

• Håll stadigt i sågen och utöva så lite tryck som möjligt på bottenplattan. För att undvika kast bör man hålla i verktyget ordentligt innan man startar sågen.

• Slå på sågen, vänta tills den nått full hastighet och för försiktigt klingan ner i materialet men behåll en vägande kraft på bottenplattans främre kant. Tryck sedan verktyget framåt längs linjen som ska sågas.

• Följ snittlinjen genom att syfta genom den främre änden av klingspåret.

• När snittet är klart, släpp avtryckaren och låt klingan stanna helt.

• TA INTE BORT sågen och klingan från arbetsstycket medan klingan rör sig. Detta kan skada sågspåret i bottenplattan, orsaka kast och förlust av kontroll, vilket kan leda till skador. VARNING: Såga alltid framåt vid ficksnitt. Sågning i omvänd riktning kan få sågen att klättra upp på arbetsstycket och tillbaka mot operatören.POWDP25400 SV Copyright © 2021 VARO S i d a | 14 www.varo.com

12.3 Sågning i extra hårda eller krävande material

• Använd uteslutande sågklingor avsedda för dessa material.

• Ställ alltid in skärdjupet på åtminstone 1 mm djupare än materialets tjocklek för att undvika att sågklingan rider upp över arbetsytan. En restbit är nödvändig under plåten.

• Avlägsna grader och rost eftersom de hindrar matningen av sågen över materialet.

• Tjockt bivax (möbelpolish) som applicerats på verktygets basplatta underlättar sågning i metall.

• Verktyget är endast avsett för sågning i mässing, koppar, bly, aluminium och galvaniserad stålplåt. Vid sågning i metall bör en paus på åtminstone tre minuter göras varannan minut.

12.3.2 Keramiska plattor, skiffer etc.:

• Använd uteslutande sågklingor avsedda för dessa material.

• Använd alltid dammsugsutrustning eller en dammsugare eftersom dammet kan vara farligt för användaren och hindra att sidoanslaget fungerar som det ska.

• Använd uteslutande sågklingor avsedda för dessa material.

• Instickssågning rekommenderas endast för enstaka urtag i gipsskivor och alltid med dammsugsutrustning eller dammsugare ansluten. Dammet kan hindra att sidoanslaget fungerar som det ska.

• Konventionella verktyg som nyckelhålssåg eller kniv ger i allmänhet gott resultat, även om instickssågning kan användas om ett särskilt snyggt eller dammfritt snitt önskas eller om det finns risk för att såga i rör eller kablar.

13 ARBETSTIPS FÖR MINICIRKELSÅG

Använd alltid en sågklinga som passar materialet och materialtjockleken som ska sågas. Snittkvaliteten förbättras med antalet klingtänder. Se alltid till att arbetsstycket hålls ordentligt fast eller spänns fast för att förhindra att det rubbas. Stöd stora paneler nära snittlinjen. Varje rörelse av materialet kan påverka snittets kvalitet. Klingan skär på det uppåtgående slaget och kan flisa den översta ytan eller kanterna på arbetsstycket när man sågar. Se till att den översta ytan är en icke synlig yta när arbetet är klart. 14 UNDERHÅLL Ta batteripacken ur verktyget innan du utför någon justering, service eller underhåll. Sågen kräver ingen ytterligare smörjning eller underhåll. Sågen har inga delar som kan repareras. Använd aldrig vatten eller kemiska rengöringsmedel för att rengöra sågen. Torka av med en torr trasa. Förvara alltid sågen på en torr plats. Håll motorns ventilationsöppningar rena. Håll alla arbetsreglage fria från damm. Ibland kan man se gnistor genom ventilationsöppningarna. Detta är normalt och kommer inte att skada sågen.POWDP25400 SV Copyright © 2021 VARO S i d a | 15 www.varo.com 15 TEKNISKA DATA Märkspänning 20 V Varvtal 3150 min

Klingdiameter 89 mm Håldiameter 10 mm Sågspår 1,8 mm Max. antal tänder 24 T Klingtjocklek 1,0 mm Spindellås

Max sågbredd 90°-90° Trä 28,5 mm Mjukt grepp

16 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA Max 90dB(A) Ljudeffektnivå LwA Max 101dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) Max 5.5m/s² K = 1,5 m/s²POWDP25400 SV Copyright © 2021 VARO S i d a | 16 www.varo.com 17 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

• För att säkerställa att verktyget fungerar optimalt ska det laddas minst 1 gång i månaden.

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.POWDP25400 SV Copyright © 2021 VARO S i d a | 17 www.varo.com

19 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Produkt: Minicirkelsåg 20V – 89 mm (batteri medföljer ej) Varumärke: POWERplus Modell: POWDP25400 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN60745-1 : 2009 EN60745-2-22 : 2011 EN62841-1 : 2015 EN62841-2-5 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove Tillämpningsansvarig - Registrerings- och regelfrågor 15/07/2021, Lier - BelgienPOWDP25400 FI Copyright © 2021 VARO S i v u | 1 www.varo.com
