POWDP25400 - Sav PowerPlus - Gratis brugsanvisning og manual
Find enhedens vejledning gratis POWDP25400 PowerPlus i PDF-format.
| Produkttype | Mini rundsav med dykfunktion, trådløs |
| Mærke | PowerPlus |
| Model | POWDP25400 |
| Nominel spænding | 20 V |
| Tomgangshastighed | 3150 min⁻¹ |
| Klingediameter | 89 mm |
| Boring | 10 mm |
| Snitbredde | 1,8 mm |
| Antal tænder | 24 |
| Klingetykkelse | 1,0 mm |
| Aksellås | Ja |
| Maks. skærebredde (90°) | 28,5 mm (træ) |
| Vægt (estimeret) | Cirka 2,5 kg |
| Batteri | Li-ion 20 V (ikke inkluderet) |
| Soft grip håndtag | Ja |
| Laserlineal | Ja (klasse 2) |
| Støvudsugning | Ja (åbning og slange inkluderet) |
| Styreskinner | 3 stk. inkluderet |
| Garanti | 36 måneder |
| Pakningens indhold | 1 sav, 3 klinger (TCT, HSS, diamant), 2 unbrakonøgler, 1 parallelanslag, 1 udsugningsslange, 3 skinner, 2 tvinger, manual |
Ofte stillede spørgsmål - POWDP25400 PowerPlus
Brugerspørgsmål om POWDP25400 PowerPlus
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Sav i PDF-format gratis! Find din vejledning POWDP25400 - PowerPlus og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. POWDP25400 af mærket PowerPlus.
BRUGSANVISNING POWDP25400 PowerPlus
- Under bruk må du ikke peke med laserstrålen mot mennesker, direkte eller indirekte via reflekterende flater.
POWDP25400 NO
Fordeler med li-ion-batterier:
Sagen har et støvuttak der du kan feste støvuttaksslangen (12) slik at støvet kan suges bort fra arbeidsområdet. Denne adapterutgangen kan monteres til en støvsuger (ikke inkludert). Monter en støvsuger slik at den kan suge bort støvet og holde arbeidsområdet fritt for støv og smuss mens du arbeider.
11 F∅R BRUK
11.1 Lade batteripakken
■ Lyser grønt: klar til lading.
■ Blinker rødt: lading.
■ Lyser grønt: ladet.
- Lyser grønt og rødt: batteri eller lader skadet.
Disse 3 LED-lysene viser status på batteriets kapasitet:
3 LED-lamper lyser: Batteriet er fulladet.
2 LED-lamper lyser: Batteriet er ladet 60 %.
1 LED-lampe lyser: Batteriet er nesten utladet.
11.11 Følge en linje (Fig. 10)
- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
5.1 Arbejdsområde....4
5.2 Elektrisk sikkerhed ....4
5.3 Personlig sikkerhed....5
5.4 Omhyggelig håndtering og anvendelse af elværktøj....5
5.5 Anvendelse og vedligeholdelse af batteriværktøjet....6
5.6 Service....6
6 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR DYKSAVE ... 6
7 ÅRSAGER TIL OG FOREBYGGELSE AF TILBAGESLAG......7
8 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR LASERE.....8
9 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE....8
9.1 Batterier 8
9.2 Opladere....9
10 KOMPONENTER....9
11.1 Opladning af batteripakken....9
11.1.1 Opladningsindikation (Fig. 1)....9
11.2 Batterikapacitetsindikator (Fig. 2)....10
11.3 Indsættelse og udtagning af batteriet (Fig. 3)....10
11.4 Indsættelse og udtagning af batteriet (Fig. 4)....10
11.5 Juster skæredybden (Fig. 5)....11
11.6 Styreskinner (15)....11
POWERPLUS HIGH QUALITY TOOLS
POWDP25400 DA
11.7 Forbindelsesstænger til styreskinner (Fig. 6)....11
11.8 Længdejustering af parallelanslag (Fig. 7)....11
11.9 Laserlinjegenerator (Fig. 8)....11
11.10 Fjernelse af savsmuld (Fig. 9)....12
11.11 Linjeforfølgelse (Fig. 10)....12
11.12 Tænding og slukning (Fig. 11)....12
12 SAVNING 12
12.1 Generelt snit (Fig. 12)....12
12.2 Lommesnit (Fig. 13)....13
12.3 Savning i særligt hårde eller slibende materialer 13
12.3.1 Metalplader:....13
12.3.2 Keramiske fliser, skifer mv:....14
12.3.3 Gipsplader: 14
13 ARBEJDSTIPS TIL MINI-DYKSAVEN 14
14 VEDLIGEHOLDELSE 14
15 TEKNISKE OPLYSNINGER 14
16 ST∅J....15
17 GARANTI....15
18 MILJ∅....15
19 KONFORMITETSERKLÆRING 16

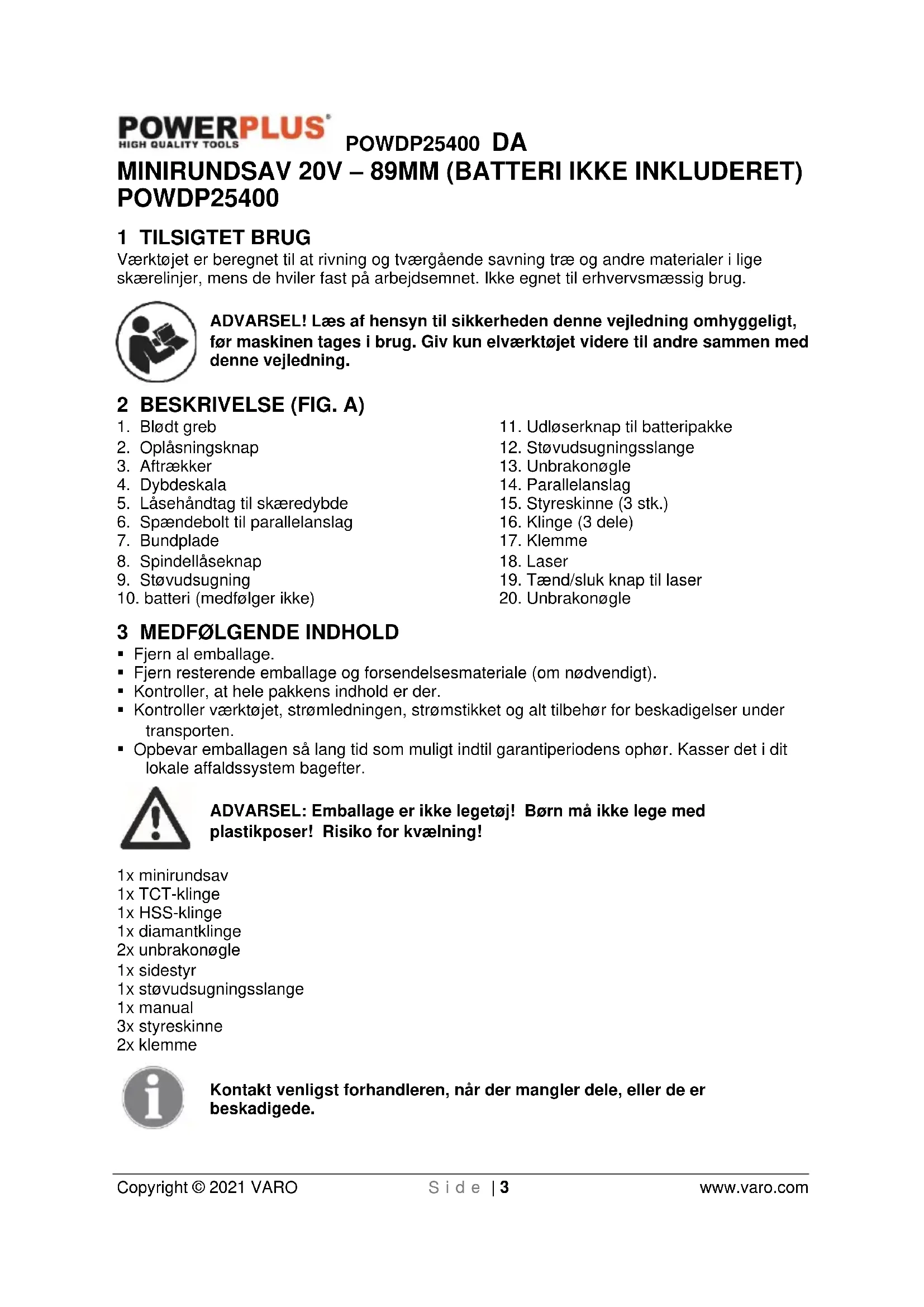

MINIRUNDSAV 20V – 89MM (BATTERI IKKE INKLUERET) POWDP25400
1 TILSIGTET BRUG
Værktøjet er beregnet til at rivning og tværgående savning træ og andre materialer i lige skærelinjer, mens de hviler fast på arbejdsemnet. Ikke egnet til erhvervsmæssig brug.
ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun elværktøjet videre til andre sammen med denne vejledning.
2 BESKRIVELSE (FIG. A)
- Blødt greb
- Oplåsningsknap
- Aftrækker
- Dybdeskala
- Låsehändtag til skæredybde
- Spændebolt til parallelanslag
- Bundplade
- Spindellåseknap
- Støvudsugning
- batteri (medfølger ikke)
- Udløserknap til batteripakke
- Støvudsugningsslange
- Unbrakonøgle
- Parallelanslag
- Styreskinne (3 stk.)
- Klinge (3 dele)
- Klemme
- Laser
- Tænd/sluk knap til laser
- Unbrakonøgle
3 MEDF∅LGENDE INDHOLD
■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.
ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!
1x minirundsav
1x TCT-klinge
1x HSS-klinge
1x diamantklinge
2x unbrakonøgle
1x sidestyr
1x støvudsugningsslange
1x manual
3x styreskinne
2x klemme
Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.
4 SYMBOLER
I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:
 | Symboliserer risiko for personskader eller skader på værktøjet. |  | I overensstemmelse med de obligatoriske krav i EU-direktiverne. | |
 | Læs vejledningen før brug. |  | Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik (kun for oplader). | |
 | Omgivelsestemperatur 40 °C maks. (kun for batteri). |  | Batteripakken må ikke udsættes for vand. | |
 | Brug kun batteriet og opladeren i lukkede rum. |  | Brænd ikke batteripakken eller opladeren. | |
 | Brug altid øjenbeskyttelse. |  | Brug handsker | |
 | PAS PÅ! Laserstråling! |  | Kig ikke ind i lyskeglen. |
5 GENERELLE SIKKERHEDSFORSKRIFTER
OBS! Samtlige anvisninger bør læses. Fejl pga. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevet elværktøj (med netkabel) eller batteridrevet (trådløst) elværktøj.
5.1 Arbejdsområde
- Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
- Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. Elværktøj producerer gnister, som kan antænde støvet eller dampene.
- Hold børn og andre personer væk, mens elværktøj benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.
5.2 Elektrisk sikkerhed
- Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
- Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
- Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
- Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et elværktøj øger faren for elektriske stød.
POWDP25400 DA
- Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
- Hvis der arbejdes udendørs med elværktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
5.3 Personlig sikkerhed
- Vær opmærksom. Hold øje med, hvad du gør, og brug elværktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
- Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
- Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
- Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
- Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.
- Lad ikke fortrolighed opnået ved hyppig brug af værktøjer lade dig blive selvtilfreds og ignorere værktøjets sikkerhedsprincipper. Én skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.
5.4 Omhyggelig håndtering og anvendelse af elværktøj
- Overbelast ikke værktøjet. Brug det elværktøj, der er beregnet til det arbejde, der skal udføres. Med det passende elværktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
- Brug ikke elværktøj med defekte afbrydere. Et elværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
- Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
- Elværktøj, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. Elværktøj er farlige, hvis de anvendes af uerfarne personer.
- Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt skærende værktøj med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
- Brug elværktøj, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af elværktøj til andre anvendelser end de tiltænkte kan medføre farlige situationer.
5.5 Anvendelse og vedligeholdelse af batteriværktøjet
- Genoplad kun med den oplader, der er angivet af producenten. En oplader, som er beregnet til én slags batteripakke, kan udgøre en brandrisiko när den anvendes til et andet batteri.
- Brug kun el-værktøj sammen med specielt angivne batteripakker. Brug af andre batteripakker kan udgøre en risiko for skader og brand.
- Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande såsom papirklips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe en forbindelse mellem to terminaler. Hvis batteriklemmerne kortsluttes, kan det forårsage skader eller brand.
- Ved forkert anvendelse kan der komme væske ud af batteriet; undlad at berøre denne. Hvis du ved et uheld kommer i kontakt med væsken, skal du skylle efter med vand. Hvis du får væsken i øjnene, skal du søge lægehjælp. Batterivæsken kan forårsage irritation og forbrændinger.
- Brug ikke en batteripakke eller et værktøj, der er beskadiget eller ændret.
Beskadigede eller modificerede batterier kan udvise en uforudsigelig adfærd, der resulterer i brand, eksplosion eller risiko for personskade.
- Udsæt ikke batteripakken eller værktøjet for brand eller overdrevne temperaturer. Udsættelse for brand eller temperatur over 130 °C kan forårsage eksplosion.
■ BEMÆRK: Temperaturen "130 °C" kan være erstattet af temperaturen "265 °F". - Følg alle opladningsinstruktioner, og oplad ikke batteriet eller værktøjet uden for det temperaturområde, der er angivet i vejledningen. Forkert opladning eller ved temperaturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.
5.6 Service
- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.
- Udfør aldrig service på beskadigede batteripakker. Service af batteripakker må kun udføres af producenten eller autoriserede serviceudbydere.
6 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR DYKSAVE
- Sørg for, at netspændingen svarer til specifikationerne på typeskiltet.
- Personer med begrænsede fysiske, sensoriske eller mentale evner må ikke bruge dyksaven, medmindre de er under opsyn og vejledes af en værge.
- Efterlad aldrig den kørende sav uden opsyn og opbevar den utilgængeligt for børn og personer med behov for tilsyn.
- Hold dine hænder væk fra skæreområdet og savklingen.
- Husk at selv en slidt savklinge stadig er meget skarp. Tag altid fat om siderne på savklingen. Savklingen må ikke kastes eller tabes.
- Dyksaven må aldrig bruges med slibeskiver.
- Grib ikke fat under arbejdsemnet. Beskyttelsesskærmen kan ikke beskytte dig mod savklingen under arbejdsemnet.
- Juster skæredybden til arbejdsemnets tykkelse. Det skal være synligt mindre end en fuld tandhøide under arbeidsemnet.
- Der må ikke saves i meget små arbejdsemner. Når der skæres rundt træ, skal der anvendes en anordning, som forhindrer arbejdsemnet i at dreje. Hold aldrig arbejdsemnet, der skal saves, i dine hænder eller på tværs af dit ben. Det er vigtigt at sikre emnet korrekt for at minimere risikoen for fysisk kontakt, fastklemning af savklingen eller tab af kontrol.
- Saven må kun holdes i de isolerede gribeflader under arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller dets eget kabel. Kontakt med en strømførende ledning udsætter også metaldelene for spænding og fører til elektrisk stød.
POWDP25400 DA
- Brug så altid klinger i den rigtige størrelse og med passende lokalboring. Savklinger, som ikke passer til savens monteringsdele, vil køre ude af balance, hvilket kan medføre kontroltab.
- Brug aldrig en beskadiget eller forkert ydre flange eller en beskadiget klemskrue. Den ydre flange og klemskruen er specielt designet til din sav for optimal ydeevne og pålidelighed.
- Start dyksaven og begynder at save, når den når fuld ubelastet hastighed.
- Brems aldrig savklingen med sidetryk, efter den er blevet slukket.
- Læg først saven fra dig, når savklingen er stoppet helt.
- Saven må ikke udsættet for høje temperaturer, fugt eller stærke stød. Dette kan beskadige saven.
- Hold saven fast med begge hænder og hold dine arme i en position, hvor du kan modstå rekylkræfterne.
7 ÅRSAGER TIL OG FOREBYGGELSE AF TILBAGESLAG
- Et tilbageslag er en pludselig reaktion som følge af en fastklemt eller forkert justeret savklinge, som fører til at den ukontrollerede sav blive løftet fra arbejdsemnet og slynget mod brugeren.
- Et tilbageslag kan forekomme, når savklingen bliver klemt eller sidder fast i savsnittet. Savklingen blokeres, og motorens kraft slynger dyksaven mod brugeren.
- Et tilbageslag kan forekomme, når savklingen bliver skæv eller fejlplaceret i savsnittet. Som følge heraf kan tænderne på bagkanten af savklingen sætte sig fast i arbejdsemnets overflade, hvorved savklingen flyttes ud af savsnittet, og saven springer tilbage mod brugeren.
- Et tilbageslag er resultatet af ukorrekt eller mangelfuld anvendelse af saven. Det kan forhindres ved at tage de passende forholdsregler som er beskrevet nedenfor.
- Hold saven fast med begge hænder og hold dine arme i en position, hvor du kan modstå rekylkræfterne. Hold altid savklingerne på siden, de må aldrig være på linje med din krop. Ved tilbageslag kan saven springe baglæns, men brugeren kan styre rekylkræfterne, hvis der blev truffet passende forholdsregler.
- Hvis savklingen binder, eller savningen afbrydes en eller anden grund, skal du slippe tænd/sluk-knappen og roligt holde saven i materialet, indtil savklingen er stoppet helt. Forsøg aldrig at fjerne saven fra arbejdsemnet eller trække den baglæns, så længe savklingen bevæger sig eller et tilbageslag kan forekomme. Find årsagen til savklingens fastklemning og afhjælp den gennem passende foranstaltninger.
- Når du ønsker at genstarte en sav, der sidder fast i et arbejdsemne, skal du centrere savklingen i savsnittet og kontrollere, at savtænderne ikke sidder fast i arbejdsemnet. Hvis savklingen bliver fastklemt, kan den bevæge sig ud af arbejdsemnet, eller der kan forekomme et tilbageslag, hvis saven startes igen.
- Understøt store plader for at minimere risikoen for tilbageslag som følge af en fastklemt savklinge. Store plader har en tendens til at synke under deres egen vægt. Pladerne skal understøttes på begge sider, både i nærheden af savsnittet samt på kanten.
- Brug aldrig sløve eller beskadigede savklinger. Savklinger med sløve eller fejljusterede tænder forårsager øget friktion, fasklemning af savklingen og tilbageslag som følge af et for snævert snit.
- Stram skæreanslagets position før savearbejdet påbegyndes. Hvis indstillingerne ændres, mens der saves, kan savklingen blive fastklemt og forårsage et tilbageslag.
- Vær særligt forsigtig, hvis du udfører et "cirkulært snit" i et skjult område, såsom en eksisterende væg. Den gennemtrængende savklinge kan blive blokeret i skjulte genstande, mens der skæres, og forårsage et tilbageslag.
- Anbring ikke saven på arbejdsbordet eller gulvet, før savklingen er stoppet helt. En ubeskyttet, kørende savklinge bevæger saven i savretningen og saver igennem alt, den støder på. Vær derfor opmærksom på savens forsinkelsestid.
- Af denne grund er saven er ikke egnet til brug i omvendt position som fastgjort udstyr.
- Saven må ikke anvendes, hvis den ikke fungerer korrekt eller er blevet beskadiget. Forsøg ikke selv at reparere saven i tilfælde af tekniske problemer. Kontakt et servicecenter eller få saven repareret af en fagmand.
8 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR LASERE
Advarsel! Laserstrålen kan forårsage alvorlige øjenskader. Man må aldrig se eller stirre direkte ind i laserstrålen.
- Peg ikke med laserstrålen på andre mennesker, hverken direkte eller indirekte via reflekterende overflader.
- Denne laser er klasse 2 og overholder bestemmelserne med gældende standarder. Enheden indeholder ikke nogen servicerbare komponenter. Huset må ikke under nogen omstændigheder åbnes. Hvis enheden er beskadiget, må den kun repareres af en autoriseret servicetekniker.
- Briller beskytter ikke imod laserens stråler.
9 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE
Brug kun batterier og opladere, der er egnede til denne maskine.
9.1 Batterier
- Må aldrig åbnes – uanset grund.
- Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.
- Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.
- Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".
- Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.
- Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.
- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:
- Tør forsigtigt væsken af med en klud. Undgå hudkontakt.
– I tilfælde af kontakt med hud eller øine skal du følge instruktionerne nedenfor.
√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.
√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.
Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.
9.2 Opladere
- Oplad aldrig ikke-genopladelige batterier.
- Defekte ledninger skal udskiftes øjeblikkeligt.
■ Må ikke udsættes for vand. - Opladeren må ikke åbnes.
- Der må ikke eksperimenteres med opladeren.
- Opladeren er kun beregnet til indendørs brug.
10 KOMPONENTER
10.1 Blødt greb (1)
Dit værktøj er udstyret med et blødt TPG-greb og beskyttende dele. TPG (termoplastisk gummi) er elastisk, stødabsorberende og miljøvenlig (genanvendelig).
10.2 Li-ion-batteri (10)
Fordele ved Li-ion-batterier:
- Li-ion-batterier har højere kapacitet kontra vægt (mere kraft og mindre vægt, mere kompakt batteri).
- Ingen hukommelseseffekt (kapacitetstab efter mange gange opladnings-/afladnings-cyklusser) som ved andre typer batterier. (Ni-Cd, Ni-MeH,...).
- Begrænset selvafladning (se også kapitlet: Opbevaring).
10.3 Støvudsugningskanal (9)
Saven inkluderer en støvudsugningskanal der kan fastgøres med en støvudsugningsslange (12) til fjernelse af støv. Denne adapterport kan tilsluttes en støvsuger (medfølger ikke). Tilslut en støvsuger, og hold dit arbejdsområde fri for støv og snavs, mens du arbejder.
11 F∅R BRUG
11.1 Opladning af batteripakken
Batteripakken til dette værktøj leveres i uopladet tilstand for at forebygge eventuelle problemer. Af denne grund skal batteripakken oplades før den første ibrugtagning.
Bemærk: Batterierne vil ikke nå fuld opladning første gang, de bliver opladet. Tillad flere cyklusser før produktet overlades til fulde. Batteriet må kun bruges indendørs.
Efter normal brug kræves ca. 1 times ladetid for, at batteriet er fuldt opladet. Batteriet kan blive varmt under opladningen, og dette er normalt og ikke tegn på et problem. Anbring ikke opladeren i et område med ekstrem varme eller kulde. Normal stuetemperatur giver de bedste forhold. Når batteriet bliver fuldt opladet, skal du frakoble opladeren fra strømforsyningen og fjerne batteriet fra opladeren.
Bemærk:
- Lad batteriet køle helt af, før det oplades.
- Efterse batteriet før opladning. Revnede eller utætte batterier må ikke oplades.
11.1.1 Opladningsindikation (Fig. 1)
Slut opladeren til stikkontakten:
- Lyser grønt: klar til opladning.
- Blinker rødt: oplader.
- Lyser grønt: opladet.
- Lyser grønt og rødt: batteri eller oplader defekt.
POWDP25400 DA
Bemærk: Hvis batteriet ikke sidder ordentligt, skal du frakoble det og bekræfte, at batteriet er af den rigtige model til denne lader som vist på specifikationsdiagrammet. Oplad ikke andre batteripakkeri eller et batteri, der ikke passer korrekt i opladeren.
- Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
- Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen en afsluttet.
- Lad batteripakken køle helt af, inden den bruges.
- Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.
Bemærk: Hvis batteriet er varmt efter kontinuerlig brug i værktøjet, skal du lade det køle ned til stuetemperatur, inden det oplades. Dette vil forlænge levetiden på dine batterier.
BEMÆRK: Fjern batteripakken fra opladeren ved at bruge din tommelfinger eller fingre, tryk på batteriets udløserknap i og træk batteriet ud på samme tid.
11.2 Batterikapacitetsindikator (Fig. 2)
Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen. Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt.
Disse 3 LED'er viser status for batteriets kapacitet:
3 LED'er er tændte: Batteri fuldt opladet.
2 LED'er er tændte: Batteri 60 % opladet.
1 LED er tændt: Batteri næsten afladet.
11.3 Indsættelse og udtagning af batteriet (Fig. 3)
ADVARSEL: Før du foretager eventuelle justeringer skal du sikre, at boret er slukket med rotationsretningsomskifteren i midterpositionen.
- Fjern batteriet: ved at trykke batteriets frigørelsesrigel ind og samtidig trække batteriet ud.
- Indsæt batteriet ved at skubbe batteriet ind I kontakterne på værktøjet.
11.4 Indsættelse og udtagning af batteriet (Fig. 4)
Advarsel: Brug beskyttelseshandsker, når du monterer savklingen. Fare for kvæstelser ved berøring af savklingen.
Brug kun savklinge, der svarer til de karakteristiske data, der er angivet i betjeningsvejledningen.
ADVARSEL: Sluk for værktøjet, og tag det ud af batteriet inden montering.
- Læg saven på siden på en jævn overflade.
- Tryk på oplåsningsknappen (2), hold og løft bundpladen (skub forsiden opad) for at montere savklingen (a) på spindlen.
- Sørg for at savtænderne og pilen på klingen vender i den samme retning som pilen på skærmen.
POWDP25400 DA
- Monter den ydre flange (b), skive og klemmebolt (c), og sæt derefter unbrakonøglen (13) i bolthovedet. Mens spindellåseknappen (8) holdes nede, skal du dreje unbrakonøglen (13) langsomt mod uret, indtil klingelåsen går i indgreb, og klingen holder op med at rotere.
- Sørg for, at savklingen kan dreje frit ved at dreje klingen med unbrakonøglen (13).
- Hvis du har brug for at fjerne savklingen, skal du følge trinene i den omvendte rækkefølge.
BEMÆRK: For at få de bedste skæreresultater skal du bruge en savklinge, der passer til det ønskede materiale og skærekvalitet.
11.5 Juster skæredybden (Fig. 5)
Bestem den ønskede dybde i henhold til materialets tykkelse plus frirum til klingen.
- Løsn låseknappen for skæredybde (5) ved at løfte den op.
- Indstil den ønskede skæredybde ved at tilpasse den trekantede dybdeindikator med dybdeskalaen (4).
- Stram låseknappen til skæredybde (5).
11.6 Styreskinner (15)
Styreskinnerne muliggør præcise og rene lige snit, geringssnit og tilpasning. Skinnerne beskytter også arbejdsemnets overflade mod skader.
Fastgørelse med klemmerne (17) sikrer solidt greb og sikkert arbejde.
- Anbring styreskinnen på arbejdsemnet, og fastgør styreskinnen med klemmerne. Skub stangen ind i rillen på styreskinnen, og stram klemmen med håndtaget.
- Anbring dyksaven på styreskinnen. Bundpladen har en rille, der passer nøjagtigt ind i skinnens styrekant.
11.7 Forbindelsesstænger til styreskinner (Fig. 6)
- For at forbinde begge styreskinner skal du bruge S2-unbrakobøglen (20) til at løsne forbindelsesstangen, skubbe den første forbindelsesstang fra bunden ind i rillen på styreskinnen.
■ Skub den anden forbindelsesstang ind i den anden rille.
■ Brug S2-unbrakonøglen (20) til at stramme skruerne for at forbinde skinnerne.
11.8 Længdejustering af parallelanslag (Fig. 7)
Parallelanslaget muliggør nøjagtige snit langs kanten af et arbejdsemne og skærestrimler med samme mål.
- Drei parallelanslagets spændebolt (6) mod uret for at løsne det.
- Indsæt parallelanslaget (14) gennem alle tre åbninger på bundpladen (7), skub parallelanslaget (14) til venstre eller høire til den ønskede position.
- Spænd parallelanslagets spændebolt (6) ved at dreje den med uret. Kontrollér, om parallelanslaget (14) er låst på plads.
- Sørg for, at parallelanslaget (14) hviler mod træet i hele sin længde for at give ensartede parallelle snit.
11.9 Laserlinjegenerator (Fig. 8)
Advarsler: Ret ikke med vilje lysstrålen mod personer og sørg for, at den ikke rettes mod personers øjne i mere end 0,25 s.
Når du laver snitlinjen på arbejdsemnet, kan laserlinjegeneratoren hjælpe dig med at opnå en bedre justering.
Tænd: Tryk lasergeneratorafbryderen (19) til positionen "I", lasergeneratoren (20) aktiveres. Sluk: Tryk laserkontakten (19) til positionen "O".
- Kontrollér savlinjen er på arbejdsemnet.
- Indstil savdybden efter behov.
- Tilslut maskinen og start motoren.
- Når klingen kører ved maksimal hastighed (ca. 5 sekunder), skal du placere saven på arbejdsemnet.
- Aktiver lasergeneratoren (18) fra laseråbningen med lasergeneratorens kontakt (19).
- Få lysstrålen til at flugte med mærket på arbejdsemnet og skub langsomt saven fremad med begge hænder, mens den røde lysstråle holdes på mærket.
- Sluk laserstrålen, när snittet er udført.
11.10 Fjernelse af savsmuld (Fig. 9)
Dyksaven er et kraftfuldt værktøj, der er i stand til at producere en stor mængde støv. Da værktøjet har en helt lukket klinge, er tvungen støvudsugning særlig effektiv. Tvungen støvudsugning skal bruges til alle undtagen små skæreopgaver.
- Skub støvudsugningsslangen (12) på støvudsugningskanalen (9).
- Tilslut et støvsugningsudstyr, der er godkendt til udsugning af savsmuld og splinter, til støvudsugningsslangen (12).
En V-formet indikator samt en indikator på bundpladens (7) forreste og bageste position, danne en linje, der skal følges under savningen.
11.12 Tænding og slukning (Fig. 11)
ADVARSEL! Før der trykkes på tænd/sluk-knappen, skal det kontrolleres at savklingen er monteret korrekt og kører problemfrit, og at klingens spændeskruer er strammet ordentligt.
Sådan startes maskinen:
- Tryk først på oplåsningsknappen (2).
- Tryk derefter på aftrækkeren (3), og hold den inde.
Sådan slukkes maskinen: - Tag først maskinen ud af arbejdsemnet.
- Slip derefter aftrækkeren (3).
Bemærk: Af sikkerhedsmæssige årsager kan aftrækkeren (3) ikke låses. Den skal holdes inde under hele arbejdsprocessen.
12 SAVNING
12.1 Generelt snit (Fig. 12)
- Kontrollér specifikationerne for at sikre egnetheden af det materiale, der skal saves.
- Påmonter den korrekte klinge og kontrollér, at den er skarp og ubeskadiget.
- Indstil savdybden.
- Monter og tilslut støvudsugningssystemet.
- Anbring materialet, der skal saves, på en flad overflade, såsom en arbejdsbænk, bord eller gulv. Læg et stykke skrotmateriale under arbejdsemnet, hvis:
- Du ikke ønsker at beskadige arbejdsunderlaget.
- Tag godt fat om værktøjet og anbring dets metalbundplade på den flade, der skal saves. Sørg for, at den bageste halvdel af bundpladen går ind over arbejdsemnet. Stik ikke klingen ned i materialet.
POWDP25400 DA
- Tænd for værktøjet og vent et øjeblik til klingen er kommet op i fart. Tryk dernæst forsigtigt på sikkerhedslåseknappen (2) og stik klingen langsomt og roligt (men fast) ned i arbejdsemnet. Skub dernæst værktøjet fremad langs savlinjen.
- BEMÆRK: Træk aldrig værktøjet baglæns.
- Der skal bruges meget lidt kraft til at skubbe værktøjet langs savlinjen. Overdreven tvang vil gøre brugeren udmattet og forårsage overdrevent slid af klingen og værktøjet. Overdreven tvang vil også med stor sandsynlighed aktivere temperaturafbryderen, hvilket medfører forsinkelser.
- Når snittet er blevet afsluttet, skal værktøjet løftes af arbejdsemnet, før det slukkes. Hvis der er genereret en stor mængde støv, skal værktøjet holdes tændt i et ekstra par sekunder, så støvet kan blæses ud fra værktøjets inderside.
12.2 Lommesnit (Fig. 13)
ADVARSEL! Oprethold altid korrekt kontrol af saven for at gøre savearbejdet sikrere og lettere. Manglende kontrol med saven kan forårsage alvorlig personskade.
Et lommesnit er et snit, der skal foretages inden for arbejdsemnet i stedet for at starte fra en ydre kant og arbejde indad.
- Monter en sayklinge som er egnet til det materiale, der skal skæres.
- Markér tydeligt det område, der skal saves. Indstil skæredybden på saven. Vip saven over det markerede område med bundpladens (7) forkant hvilende på arbejdsfladen, og bagkanten løftet over arbejdsfladen. Skæreguiden (e) (Fig. 10) skal flugte med den linje, du har markeret på dit arbeidsemne.
- Mens saven stadig er skråtstillet, skal du påføre tryk på bundpladen, så savklingen er helt eksponeret gennem klingeåbningen i bundpladen (i henhold til den indstillede skæredybde). Sørg for, at klingen ikke berører, men er tæt på arbeidsfladen.
- Hold saven fast, mens du påfører mindst muligt tryk på bundpladen. For at undgå tilbageslag skal du holde værktøjet fast, inden du tænder saven.
- Tænd for dyksaven, vent på, at den når fuld hastighed, og før klingen forsigtigt ned i materialet, men hold en drejekraft på bundens forkant. Skub derefter værktøjet fremad langs linjen, der skal saves.
- Hold øje med din skærelinje ved forsigtigt at kigge gennem den forreste ende af klingespalten.
- Når snittet er afsluttet, skal du slippe aftrækkeren og lade klingen stoppe helt.
- FJERN IKKE saven og klingen fra arbejdsemnet, mens klingen bevæger sig. Dette kan beskadige dit snit (kærv), forårsage tilbageslag og tab af kontrol, hvilket kan medføre personskade.
ADVARSEL! Skær altid i fremadgående retning ved lommesnit. Skæring i omvendt retning kan medføre, at saven klatrer op på arbejdsemnet og tilbage mod dig.
12.3 Savning i særligt hårde eller slibende materialer
12.3.1 Metalplader:
- Brug kun en klinge, der er specifikt udviklet til dette formål.
- Indstil altid dybdejusteringen til at være mindst 1 mm dybere end materialetykkelsen for at undgå, at klingen kører op over overfladen. Der skal anbringes skrotmateriale under arbeidsemnet.
POWDP25400 DA
- Fjern grater og rust, da disse hindrer fremføringen i materialet.
- Påfør tyk bivoks (møbelpolish) på bundpladen af værktøjet for a gør det lettere at save i metallet.
- Kun egnet til savning af messing, kobber, bly, aluminium eller galvaniseret stål.
- For hver to minutters metalsavning skal der holdes mindst tre minutters pause.
12.3.2 Keramiske fliser, skifer mv:
- Brug kun en klinge, der er specifikt udviklet til dette formål.
- Brug altid værktøjet med en egnet støvsuger eller støvudsugning tilsluttet, da støvet kan være farligt for brugeren og forhindre skærmen i at fungere korrekt.
12.3.3 Gipsplader:
- Brug kun en klinge, der er specifikt udviklet til dette formål.
- Dyksaven anbefales til udførelse af lejlighedsvise udskæringer i gipsplader og skal altid bruges med en egnet støvsuger eller støvudsugning tilsluttet. Støvet kan forhindre skærmen i at fungere korrekt.
- Konventionelle værktøjer såsom nøglehulssave eller knive generelt giver gode resultater, dog kan dyksaven bruges, hvis der kræves et særligt pænt, støvfrit snit, eller hvis der er fare for at save rør eller kabler.
Brug altid en klinge, der passer til materialet og materialetykkelsen, der skal skæres. Skærekvaliteten forbedres, efterhånden som antallet af klingetænder øges. Sørg altid for, at arbejdsemnet er fastholdt eller fastspændt for at forhindre bevægelse. Understøt store plader tæt på skærelinjen. Enhver bevægelse af materialet kan påvirke snittets kvalitet. Kniven skærer på det opadgående slag og kan muligvis fræse den øverste overflade eller kanterne på dit arbejdsemne, når du skærer, så sørg for, at din øverste overflade er en ikke-synlig overflade, når dit arbejde er færdigt.
14 VEDLIGEHOLDELSE
Fjern batteripakken fra værktøjet, inden du foretager justering, service eller vedligeholdelse. Dit elværktøj kræver ingen yderligere smøring eller vedligeholdelse. Der er ingen dele i dit elværktøj, som du selv kan reparere. Brug aldrig vand eller kemiske rengøringsmidler til at rengøre dit el-værktøj. Aftørres med en tør klud. Opbevar altid elværktøjet et tørt sted. Hold motorens ventilationsåbninger rene. Hold alle styreenheder fri for støv. Lejlighedsvis kan du se gnister gennem ventilationsåbningerne. Dette er normalt og beskadiger ikke dit el-værktøj.
15 TEKNISKE OPLYSNINGER
| Nominel spænding | 20 V. |
| Rotationshastighed | 3150 min ^-1 |
| Skivediameter | 89 mm |
| Indvendig diameter | 10 mm |
| Kærv | 1,8 mm |
| Tænder i alt | 24T |
| Klingetykkelse | 1,0 mm |
| Spindellås | Ja |
| Maks. skærebredde 90 ° - 90 ° | Træ 28,5 mm |
| Blødt greb | Ja |
16 ST∅J
Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)
Lydtryksniveau LpA
Max 90dB(A)
Lydeffektniveau LwA
Max 101dB(A)
BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).
aw (Vibrationsniveau)
Max 5.5m/s²
K = 1,5 ~m / s^2
17 GARANTI
- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.
- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.
- Du kan altid få mere information på tlf. 00 32 3 292 92 90.
- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), inkompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster ...)
- Købskvitteringen skal opbevares som bevis på købsdatoen.
- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.
- Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.
18 MILJ∅
Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.
19 KONFORMITETSERKLÆRING
VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at
Varemærke: POWERplus
er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.
EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):
2011/65/EU
2006/42/EC
2014/30/EU
Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):
EN60745-1:2009
EN60745-2-22:2011
EN62841-1:2015
EN62841-2-5:2014
EN55014-1:2017
EN55014-2:2015
Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Undertegnede handler på vegne af selskabets administrerende direktør,
Fördelar med Li-Ion batterier:
