MANUAL DE UTILIZARE POWDP25400 PowerPlus

5.4 Folosirea și întreținerea aparatului electric ............................................................. 5

5.5 Utilizarea și întreținerea acumulatorului aparatului electric ................................... 6

11.2 Indicator al încărcării acumulatorului (Fig. 2)........................................................ 10

11.3 Montarea și demontarea acumulatorului (Fig. 3) .................................................. 11

11.4 Montarea și demontarea discului (Fig. 4) .............................................................. 11POWDP25400 RO Copyright © 2021 VARO Pagina | 2 www.varo.com

11.7 Tijele de conectare pentru șinele de ghidare (Fig. 6) ............................................ 12

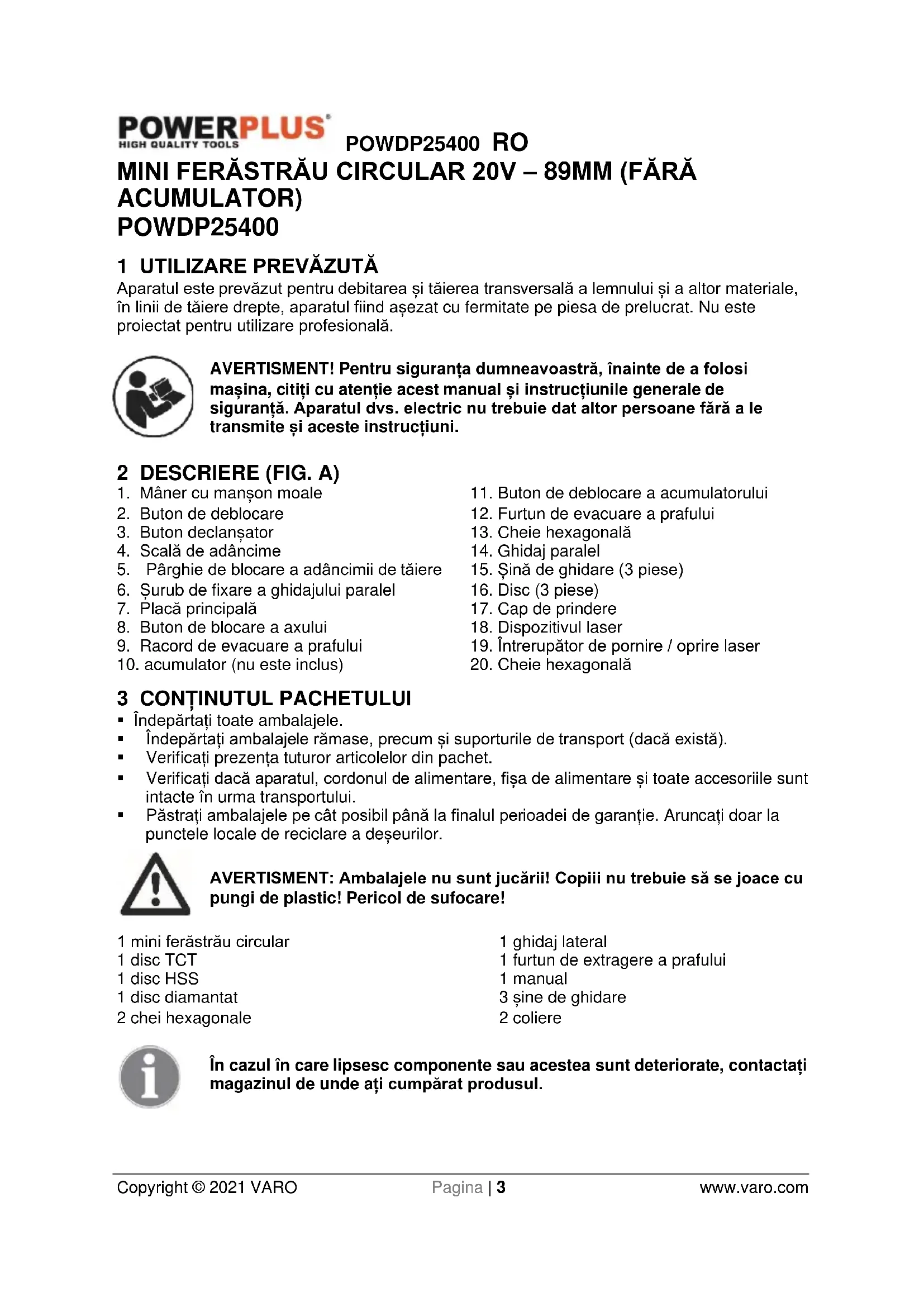

Aparatul este prevăzut pentru debitarea și tăierea transversală a lemnului și a altor materiale, în linii de tăiere drepte, aparatul fiind așezat cu fermitate pe piesa de prelucrat. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. A)

4. Scală de adâncime

5. Pârghie de blocare a adâncimii de tăiere

6. Șurub de fixare a ghidajului paralel

8. Buton de blocare a axului

9. Racord de evacuare a prafului

10. acumulator (nu este inclus)

11. Buton de deblocare a acumulatorului

12. Furtun de evacuare a prafului

13. Cheie hexagonală

15. Șină de ghidare (3 piese)

19. Întrerupător de pornire / oprire laser

20. Cheie hexagonală

3 CONȚINUTUL PACHETULUI

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare! 1 mini ferăstrău circular 1 disc TCT 1 disc HSS 1 disc diamantat 2 chei hexagonale 1 ghidaj lateral 1 furtun de extragere a prafului 1 manual 3 șine de ghidare 2 coliere În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.POWDP25400 RO Copyright © 2021 VARO Pagina | 4 www.varo.com 4 SIMBOLURI În acest manual și sau pe mașină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

În conformitate cu cerințele esențiale ale Directivelor europene.

Citiți manualul înainte de utilizare.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător).

Temperatură ambiantă maximă 40 °C (numai pentru acumulator).

Feriți de apă încărcătorul și acumulatorul.

Utilizați acumulatorul și încărcătorul numai în incinte închise.

Nu dați foc acumulatorului sau încărcătorului.

Purtați întotdeauna ochelari de protecție.

Purtaţi întotdeauna mănuşi de protecţie.

Nu priviți direct fasciculul.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND APARATUL

ELECTRIC Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.

• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.

• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.POWDP25400 RO Copyright © 2021 VARO Pagina | 5 www.varo.com

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.

• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.

• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful. Familiarizarea dată de utilizarea frecventă a uneltelor nu trebuie să vă facă încrezător și să ignorați principiile de siguranță la utilizarea uneltei. O operațiune efectuată cu neglijență poate cauza, într-o fracțiune de secundă, rănirea gravă.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.

• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.

• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.

• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.POWDP25400 RO Copyright © 2021 VARO Pagina | 6 www.varo.com

• Utilizați aparatul, accesoriile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Utilizarea și întreținerea acumulatorului aparatului electric

• Pentru reîncărcare utilizați numai încărcătorul specificat de producător. Un încărcător corespunzător pentru un anumit tip de acumulator poate prezenta pericol de incendiu la utilizarea cu un alt acumulator.

• Utilizați aparatul numai împreună cu acumulatorul specificat. Utilizarea oricărui alt tip de acumulator poate prezenta pericol de rănire și de incendiu.

• Feriți acumulatorul neutilizat de orice obiecte metalice, cum ar fi agrafele pentru hârtie, monedele, cheile, cuiele, șuruburile sau orice alte obiecte metalice mici care pot face contactul între borne. Scurtcircuitarea bornelor poate cauza arsuri sau incendiu.

• În condiții necorespunzătoare, este posibilă expulzarea lichidului din acumulator. Evitați contactul cu lichidul. În caz de contact accidental, spălați cu apă. În caz de pătrundere a lichidului în ochi, solicitați asistență medicală. Lichidul expulzat din acumulator poate provoca iritații sau arsuri.

• Nu utilizați acumulatorul sau unealta dacă sunt deteriorate sau modificate. Acumulatorii deteriorați sau modificați pot avea comportament imprevizibil, ducând la incendiu, explozie sau pericol de vătămare.

• Nu expuneți acumulatorul sau unealta la incendiu sau temperaturi excesive. Expunerea la incendiu sau temperaturi de peste 130 °C poate provoca explozia.

• Urmați instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta la temperaturi care depășesc intervalul de temperaturi indicat în instrucțiuni. Încărcarea în condiții necorespunzătoare sau la temperaturi care depășesc intervalul de temperaturi indicat poate deteriora acumulatorul și poate crește pericolul de incendiu.

• Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

• Nu reparați niciodată acumulatorii deteriorați. Repararea acumulatorilor trebuie efectuată doar de către producător sau furnizorii de servicii autorizați.

• Asigurați-vă că rețeaua de alimentare corespunde specificațiilor de pe plăcuța cu caracteristici tehnice.

• Nu li se permite persoanelor cu capacități fizice, senzoriale sau mintale limitate utilizarea ferăstrăului cu plonjare decât dacă sunt supravegheate și instruite de către un supraveghetor.

• Nu lăsați niciodată ferăstrăul pornit și nesupravegheat; nu-l lăsați la îndemâna copiilor și a persoanelor care au nevoie de supraveghere.

• Nu apropiați mâinile de zona de tăiere și de discul ferăstrăului.

• Rețineți: chiar și un disc uzat de ferăstrău este, totuși, foarte ascuțit. Apucați întotdeauna discul de ferăstrău de părțile laterale. Nu aruncați discul ferăstrăului și nu-l scăpați pe jos.

• Nu utilizați discuri de polizare la ferăstrăul cu plonjare.

• Nu apucați cu mâna de sub piesa de prelucrat. Capacul de protecție nu vă poate proteja de disc sub piesa de prelucrat.

• Reglați adâncimea de tăiere în funcție de grosimea piesei de prelucrat. Trebuie să fie vizibil mai puțin de o înălțime de dinte complet sub piesa de prelucrat.POWDP25400 RO Copyright © 2021 VARO Pagina | 7 www.varo.com

• Nu tăiați piese de lucru foarte mici. La tăierea lemnului rotund, utilizați un dispozitiv care asigură piesa de prelucrat împotriva răsucirii. Nu țineți niciodată piesa de prelucrat în mână sau pe picior. Este important să fixați în siguranță piesa de prelucrat, în mod corespunzător, pentru a minimiza pericolul de contact fizic, de blocare a discului ferăstrăului sau de pierdere a controlului.

• Țineți ferăstrăul numai de suprafețele de prindere izolate atunci când efectuați o operațiune

• în care aparatul ar putea intra în contact cu liniile electrice ascunse sau cu propriul cablu electric. Intrarea în contact cu un cablu sub tensiune pune sub tensiune și părțile metalice și duce la electrocutare.

• Utilizați întotdeauna discuri cu dimensiuni corespunzătoare și cu orificii de fixare potrivite. Discurile de ferăstrău care nu se potrivesc cu piesele de fixare ale ferăstrăului funcționează neuniform și duc la pierderea controlului.

• Nu utilizați niciodată o flanșă exterioară deteriorată sau necorespunzătoare sau un șurub de fixare deteriorat. Flanșa exterioară și șurubul de fixare au fost proiectate special pentru ferăstrăul dvs., pentru randament și fiabilitate optime.

• Porniți ferăstrăul cu plonjare și începeți tăierea atunci când acesta atinge turația completă de mers în gol.

• Nu frânați niciodată discul ferăstrăului utilizând presiune laterală, după oprirea aparatului.

• Puneți deoparte ferăstrăul numai după ce discul acestuia s-a oprit complet.

• Feriți ferăstrăul de temperaturi ridicate, umiditate și șocuri puternice. Ferăstrăul ar putea fi avariat în aceste condiții.

• Țineți ferm ferăstrăul, cu ambele mâini și poziționați mâinile astfel încât să puteți rezista reculului.

7 CAUZELE ȘI PREVENIREA RECULULUI

• Reculul este reacția neașteptată ce rezultă ca urmare a unei blocări, înțepeniri sau nealinieri a discului ferăstrăului, ceea ce face ca ferăstrăul scăpat de sub control să fie ridicat sau deplasat de pe piesa de lucru în direcția operatorului.

• Reculul poate apărea atunci când discul ferăstrăului rămâne blocat sau înțepenit în fanta de tăiere. Discul ferăstrăului este blocat și forța motorului respinge ferăstrăul în direcția operatorului.

• Reculul poate apărea atunci când discul ferăstrăului rămâne îndoit sau își pierde alinierea raportat la canelura ferăstrăului. În consecință, dinții marginii din spate a discului ferăstrăului se înțepenesc în suprafața piesei de lucru, motiv pentru care discul ferăstrăului iese din fanta de tăiere și ferăstrăul sare înapoi spre operator.

• Reculul este rezultatul unei utilizări incorecte sau defectuoase a ferăstrăului. Această reacție poate fi prevenită prin măsurile adecvate de precauție descrise mai jos.

• Țineți bine ferăstrăul, cu ambele mâini, și poziționați mâinile astfel încât să puteți rezista forței reculului. Țineți întotdeauna discul ferăstrăului de părțile laterale, niciodată nu aduceți discul în prelungirea corpului dvs. La recul, ferăstrăul poate sări înapoi, dar operatorul poate controla forța reculului dacă se iau măsuri adecvate.

• Dacă discul ferăstrăului se înțepenește sau tăierea este întreruptă din orice motiv, eliberați întrerupătorul de pornire / oprire și mențineți calm ferăstrăul în material până când discul ferăstrăului se oprește complet. Nu încercați niciodată să scoateți ferăstrăul din piesa de lucru sau să trageți de el înapoi cât timp discul ferăstrăului este în mișcare, deoarece poate apărea un recul. Identificați cauza înțepenirii discului și eliminați-o prin măsurile adecvate.

• Când doriți să reporniți ferăstrăul înțepenit într-o piesă de lucru, centrați discul ferăstrăului în fanta de tăiere și verificați dacă dinții ferăstrăului nu sunt înțepeniți în piesa de lucru. Dacă discul ferăstrăului este înțepenit, la repornirea ferăstrăului discul poate ieși din piesa de lucru sau poate apărea un recul.POWDP25400 RO Copyright © 2021 VARO Pagina | 8 www.varo.com

• Sprijiniți panourile mari pentru a reduce riscul de recul atunci când discul ferăstrăului a rămas înțepenit. Panourile mari tind să se lase sub propria greutate, Panourile trebuie susținute din ambele părți, atât în vecinătatea fantei de tăiere, cât și pe margine.

• Nu utilizați discuri de ferăstrău tocite sau deteriorate. Discurile de ferăstrău cu dinți tociți sau nealiniați generează o frecare mai mare, înțepenirea discului sau reculul din cauza unui spațiu gol excesiv de îngust.

• Strângeți poziția adâncimii de tăiere înainte de a tăia. Dacă setarea se modifică în timpul tăierii, discul ferăstrăului se poate înțepeni și poate apărea reculul.

• Fiți deosebit de atent atunci când efectuați o „tăiere circulară” într-o zonă ascunsă, cum ar fi un perete existent. Discul ferăstrăului ieșit în afară se poate bloca în obiecte ascunse în timpul tăierii și poate cauza un recul.

• Nu așezați ferăstrăul pe bancul de lucru sau pe podea dacă discul ferăstrăului nu este complet oprit. Un disc de ferăstrău neprotejat, aflat în funcțiune, deplasează ferăstrăul în direcția de tăiere și taie orice întâlnește în drum. Rețineți temporizarea ferăstrăului.

• Din acest motiv, ferăstrăul nu este potrivit pentru utilizarea în poziție inversă ca echipament fix.

• Nu utilizați ferăstrăul dacă nu funcționează corespunzător sau a fost deteriorat. În cazul unor probleme tehnice, nu încercați să reparați aparatul singur. Contactați service-ul sau cereți unui profesionist să vă repare ferăstrăul. 8 INSTRUCȚIUNI SUPLIMENTARE DE SIGURANȚĂ PENTRU LASERE Avertisment! Fasciculul laser poate produce afecțiuni ale ochilor. Nu priviți direct fasciculul laser.

• În timpul utilizării, nu îndreptați fasciculul laser către alte persoane, direct sau indirect, prin reflexie.

• Acest laser respectă normele de clasă 2, în conformitate cu standardul relevant. Unitatea nu include componente care trebuie întreținute. Nu deschideți carcasa sub niciun motiv. În caz de defecțiune a aparatului, solicitați repararea într-un service autorizat.

• Ochelarii pentru laser nu protejează împotriva radiației laser.

9 INSTRUCȚIUNI SUPLIMENTARE DE SIGURANȚĂ PENTRU

ACUMULATORI ȘI ÎNCĂRCĂTOARE

Folosiți doar acumulatori și încărcătoare aplicabile pentru această unealtă.

• Nu încercați deschiderea sub niciun motiv.

• Nu depozitați în locuri unde temperatura poate depăși 40 °C.

• Încărcați numai la temperaturi ambiante între 4 °C și 40 °C.

• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.

• Este recomandată descărcarea și reîncărcarea cu regularitate a acumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a acumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.

• La eliminarea acumulatorilor, respectați instrucțiunile din capitolul „Protecția mediului”.

• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), acumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.POWDP25400 RO Copyright © 2021 VARO Pagina | 9 www.varo.com

• Nu încălziți. La încălzirea acumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.

• În condiții extreme se pot produce scurgeri din acumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează: − Ștergeți cu atenție lichidul cu o cârpă. Evitați contactul cu pielea. − În caz de contact cu pielea sau cu ochii, urmați instrucțiunile de mai jos: ✓ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul. ✓ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentați-vă la medic. Pericol de incendiu! Evitați scurtcircuitarea bornelor unui acumulator desprins. Nu dați foc acumulatorului.

• Nu încercați încărcarea bateriilor nereîncărcabile.

• Înlocuiți imediat cablurile defecte.

• Feriți încărcătorul de apă.

• Nu deschideți încărcătorul.

• Nu testați încărcătorul.

• Încărcătorul este destinat numai utilizării în interior. 10 FUNCȚII

10.1 Mânerul cu manșon moale (1)

Aparatul este prevăzut cu un mâner moale din cauciuc termoplastic și cu elemente de protecție. Cauciucul termoplastic (TPR) este elastic, absoarbe șocurile și este ecologic (reciclabil).

• Acumulatorii Li-ion au o capacitate/un raport ponderal mai mare (mai multă putere pentru acumulatori cu greutate mai mică și mai compacte).

• Fără efect de memorie (pierderea capacității după mai multe cicluri de încărcare/descărcare) ca și alte tipuri de acumulatori (Ni-Cd, Ni-MeH,…).

• Descărcare automată limitată (vezi și capitolul: Depozitarea).

10.3 Racord de evacuare a prafului (9)

Ferăstrăul este prevăzut cu un racord de evacuare a prafului ce poate fi cuplat la un furtun de evacuare a prafului (12), pentru îndepărtarea prafului. Acest racord de adaptor poate fi cuplat la un aspirator (nu este inclus). Cuplați un aspirator și păstrați spațiul de lucru fără praf și reziduuri în timp ce lucrați.

11 ÎNAINTE DE UTILIZARE

11.1 Încărcarea acumulatorului

Acumulatorul ferăstrăului alternativ a fost livrat descărcat, pentru a evita eventualele probleme. Trebuie să îl încărcați înainte de utilizare.POWDP25400 RO Copyright © 2021 VARO Pagina | 10 www.varo.com Notă: Acumulatorul nu se va încărca complet la prima încărcare. Pentru o încărcare completă, lăsați-l să funcționeze mai multe cicluri complete încărcare – descărcare. Acumulatorul trebuie utilizat doar la interior. După utilizarea normală, este necesară încărcarea timp de aproximativ o oră pentru ca acumulatorul să fie încărcat complet. Acumulatorul se va încălzi ușor în timpul încărcării. Acest lucru este normal și nu indică o problemă. Nu așezați încărcătorul în locuri foarte calde sau foarte reci. Cel mai bine este să fie așezat la temperatura camerei. După încărcarea completă a acumulatorului, deconectați încărcătorul de la priză și scoateți acumulatorul din încărcător. Notă:

1. Lăsați acumulatorul să se răcească complet înainte de a-l încărca.

2. Verificați acumulatorul înainte de încărcare. Nu încărcați un acumulator crăpat sau care

11.1.1 Instrucțiuni de încărcare (Fig. 1)

Conectați încărcătorul la priza de curent:

• Verde aprins continuu: gata de încărcare.

• Roșu intermitent: în curs de încărcare.

• Verde aprins continuu: încărcat.

• Verde și roșu aprinse continuu: acumulatori deteriorați sau încărcător deteriorat. Notă: Dacă acumulatorul nu se potrivește, deconectați-l și verificați dacă acumulatorul este modelul corect pentru acest încărcător, ca în tabelul de specificații. Nu încărcați niciun alt acumulator care nu se cuplează perfect la încărcător.

1. Verificați frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.

2. Scoateți din priză încărcătorul și deconectați-l de la setul de acumulatori la terminarea

3. Lăsați setul de acumulatori să se răcească total înainte de utilizare.

4. Țineți încărcătorul și setul de acumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă acumulatorul este fierbinte după utilizarea prelungită în aparat, lăsați-l să se răcească până la temperatura camerei înainte de reîncărcare. În acest mod veți prelungi durata de utilizare a acumulatorilor. NOTĂ: Scoateți acumulatorul din stativul încărcătorului cu ajutorul degetelor, apăsați pe butonul de eliberare a acumulatorului și extrageți, simultan, acumulatorul.

11.2 Indicator al încărcării acumulatorului (Fig. 2)

Pe setul de acumulatori există indicatoare de încărcare a acumulatorului, puteți verifica starea de încărcare a acumulatorului apăsând butonul. Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă acumulatorul este suficient de încărcat pentru funcționare corespunzătoare. Cele 3 LED-uri pot indica starea nivelului de încărcare a acumulatorului: 3 LED-uri aprinse: Acumulator încărcat complet. 2 LED-uri aprinse: Acumulator încărcat 60%. 1 LED aprins: Acumulator aproape descărcat.POWDP25400 RO Copyright © 2021 VARO Pagina | 11 www.varo.com

11.3 Montarea și demontarea acumulatorului (Fig. 3)

AVERTISMENT: Înainte de a efectua reglaje, asigurați-vă că mașina este oprită, iar comutatorul de selecție a direcției este în poziția centrală.

• Scoaterea acumulatorului: apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageți afară setul de acumulatori.

• Pentru a introduce acumulatorul, apăsați acumulatorul pe contactele aparatului.

11.4 Montarea și demontarea discului (Fig. 4)

Avertisment: Purtați mănuși de protecție atunci când montați discul ferăstrăului. Pericol de vătămare la atingerea discul ferăstrăului. Utilizați doar discuri de ferăstrău care corespund caracteristicilor tehnice indicate în instrucțiunile de utilizare. ATENȚIE! După ce ați terminat lucrul, deconectați aparatul și decuplați-l de la acumulator, înainte de montare.

• Așezați ferăstrăul cu laterala sa pe o suprafață plană.

• Apăsați butonul de deblocare (2), apucați și ridicați placa principală (împingând în sus partea frontală) pentru a monta pe ax discul ferăstrăului (a).

• Asigurați-vă că dinții ferăstrăului și săgeata de pe disc indică aceeași direcție cu săgeata de pe apărătoare.

• Montați flanșa exterioară (b), șaiba și șurubul clemei de disc (c), apoi introduceți cheia hexagonală (13) în capul bolțului. Ținând apăsat butonul de blocare a axului (8), rotiți lent în sens invers orar cheia hexagonală (13) până când încuietoarea discului cuplează și discul își oprește rotirea.

• Asigurați-vă că discul ferăstrăului se poate mișca liber rotindu-l cu cheia hexagonală(13).

• Dacă trebuie să demontați discul ferăstrăului, urmați procedura de mai sus în ordine inversă NOTĂ: Pentru rezultate optime de tăiere, utilizați un disc de ferăstrău care are materialul și calitatea tăierii dorite.

11.5 Reglați adâncimea de tăiere (Fig. 5)

Stabiliți adâncimea dorită în funcție de grosimea materialului plus o toleranță în funcție de disc

• Slăbiți pârghia de blocare a adâncimii de tăiere (5) ridicând-o.

• Reglați adâncimea de tăiere dorită aliniind indicatorul triunghiular de adâncime cu scala de adâncime (4).

• Strângeți pârghia de blocare a adâncimii de tăiere (5).

11.6 Șine de ghidaj (15)

Șinele de ghidare permit tăieri și ajustări drepte și în unghi ascuțit, precise și curate. De asemenea, șinele protejează suprafața piesei de prelucrat de deteriorări. Fixarea cu ajutorul clemelor (17) permite o aderență solidă și lucrul în siguranță.

• Așezați șina de ghidare pe piesa de prelucrat și asigurați șina de ghidare cu cleme. Glisați bara în canalul șinei de ghidare și strângeți clema cu pârghia.

• Așezați ferăstrăul cu plonjare pe șina de ghidare. Placa principală are un canal care se fixează în mod precis în striația de ghidaj a șinei.POWDP25400 RO Copyright © 2021 VARO Pagina | 12 www.varo.com

11.7 Tijele de conectare pentru șinele de ghidare (Fig. 6)

• Pentru a conecta ambele șine de ghidare, utilizați cheia hexagonală (20) pentru a slăbi tija de ghidare; glisați prima tijă de conectare din partea de jos în canelura șinei de ghidare.

• Glisați cealaltă tijă de ghidare în a doua canelură.

• Utilizați cheia hexagonală pentru a strânge șuruburile bolțului, pentru a conecta șinele.

11.8 Ajustarea tăierii paralele (Fig. 7)

Ghidajul paralel permite tăieri precise de-a lungul marginii piesei de prelucrat și tăierea de caneluri cu aceleași dimensiuni.

• Pentru slăbire, rotiți în sens invers orar șurubul de fixare a ghidajului paralel (6).

• Introduceți ghidajul paralel (14) prin toate cele fante din placa principală (7), glisați ghidajul paralel (14) spre stânga sau spre dreapta către poziția dorită.

• Strângeți șurubul de fixare a ghidajului paralel (6) rotindu-l în sens orar. Verificați dacă ghidajul paralel (14) este asigurat la locul său.

• Verificați dacă ghidajul paralel (14) rămâne pe lemn pe toată lungimea pentru a genera tăieturi paralele peste tot.

11.9 Generatorul fasciculului laser (Fig. 8)

Avertismente: Nu priviți direct în fasciculul laser, nu îndreptați în mod deliberat fasciculul către personal și asigurați-vă că nu este îndreptat către ochii unei persoane mai mult de 0,25 secunde. Atunci când realizați linia de tăiere în piesa de prelucrat, generatorul fasciculului laser vă poate ajuta să obțineți o aliniere mai bună. Pornirea: Apăsați comutatorul generatorului laser (19) în poziția „I”; generatorul laserului (18) începe să funcționeze. Oprirea: Apăsați comutatorul laser (19) către poziția „O”.

• Asigurați-vă că linia de tăiere se află pe piesa de prelucrat.

• Reglați adâncimea de tăiere după cum este necesar.

• Conectați aparatul și porniți motorul.

• După ce discul a atins turația maximă (aproximativ 5 secunde), așezați ferăstrăul pe piesa de prelucrat.

• Porniți generatorul laser (18) din deschizătura laser utilizând comutatorul generatorului laser (19).

• Aliniați fasciculul cu marcajul de pe piesa de prelucrat și împingeți încet ferăstrăul spre înainte cu ambele mâini, menținând fasciculul cu rază roșie pe marcaj.

• Opriți fasciculul laser după finalizarea tăierii.

11.10 Îndepărtarea rumegușului (Fig. 9)

Ferăstrăul cu plonjare este un aparat puternic, capabil să producă o cantitate mare de praf. Întrucât aparatul are un disc complet capsulat, extragerea forțată a prafului este în mod particular eficientă. Extragerea forțată a prafului trebuie utilizată pentru toate operațiunile în afară de cele de debavurare, de mici dimensiuni.

• Împingeți furtunul de extragere a prafului (12) pe racordul de evacuare a prafului (9).

• Cuplați la furtunul de evacuare a prafului un aspirator aprobat pentru evacuarea rumegușului și așchiilor (12).

11.11 Urmărirea liniei (Fig. 10)

Un indicator în V și un indicator se găsesc în partea din față și în partea din spate a plăcii principale (7), ceea ce permite urmărirea unei linii în timpul tăierii.POWDP25400 RO Copyright © 2021 VARO Pagina | 13 www.varo.com

11.12 Pornirea și oprirea (Fig. 11)

AVERTISMENT! Înainte de acționarea întrerupătorului de pornire/oprire, verificați dacă discul este montat corespunzător, dacă funcționează uniform și dacă șurubul său de fixare este bine strâns. Pentru pornirea aparatului:

• Mai întâi apăsați butonul de deblocare (2).

• Apoi apăsați butonul declanșator (3) și țineți-l apăsat. Pentru a opri aparatul:

• Mai întâi extrageți aparatul din piesa de prelucrat.

• Apoi eliberați butonul declanșator (3). Notă: Din motive de siguranță, butonul declanșator (3) nu poate fi blocat; acesta trebuie să rămână apăsat pe întreaga durată a operațiunii de prelucrare. 12 TĂIEREA

12.1 Tăierea generală (Fig. 12)

• Verificați specificațiile pentru a asigura adecvarea materialului care va fi tăiat.

• Montați un disc corespunzător, asigurându-vă că este ascuțit și nu este avariat.

• Reglați adâncimea de tăiere.

• Montați și racordați sistemul de evacuare a prafului.

• Așezați materialul de tăiere pe o suprafață plană, cum ar fi bancul de lucru, o masă sau pe podea. Utilizați o bucată de deșeu așezată dedesubt dacă:

• Nu doriți să deteriorați suprafața de lucru.

• Apucați aparatul cu fermitate și așezați placa sa metalică principală pe suprafața de tăiat. Asigurați-vă că jumătatea din spate a plăcii principale atârnă peste suprafața de lucru. Nu plonjați discul în material.

• Porniți aparatul și așteptați câteva momente pentru ca discul să ajungă la turație. Apoi apăsați butonul de blocare de siguranță (2) și plonjați discul în material, lent și cu grijă, dar cu fermitate. Apoi împingeți aparatul spre înainte de-a lungul liniei de tăiere.

• NOTĂ: Nu trageți niciodată spre înapoi aparatul.

• Pentru a deplasa aparatul de-a lungul tăieturii este necesară foarte puțină forță. Forța excesivă va provoca oboseala operatorului și uzura excesivă a discului și a aparatului. Forța excesivă va provoca, foarte probabil, declanșarea disjunctorului de temperatură, ducând la întârzieri.

• După terminarea tăierii, ridicați aparatul de pe suprafața de lucru înainte de a-l opri. Dacă s-a produs mult praf, mențineți aparatul pornit câteva secunde în plus pentru a permite degajarea prafului de lângă aparat.

12.2 Tăietura prin plonjare (Fig. 13)

AVERTISMENT: Controlați permanent în mod corespunzător ferăstrăul pentru ca tăierea să se facă ușor și în siguranță. Pierderea controlului ferăstrăului poate provoca vătămarea gravă. Tăierea prin plonjare este cea care trebuie realizată în interiorul zonei piesei de prelucrat și nu pornind de la marginea exterioară, înaintând spre interior.

• Montați un disc corespunzător materialului pe care îl veți tăia.POWDP25400 RO Copyright © 2021 VARO Pagina | 14 www.varo.com

• Marcați cu claritate zona care trebuie tăiată. Reglați pe ferăstrău adâncimea tăieturii. Înclinați ferăstrăul peste zona marcată, cu marginea frontală a plăcii principale (7) așezată pe suprafața de lucru și marginea din spate ridicată deasupra suprafeței de lucru. Ghidajul de tăiere (e) (Fig. 10) trebuie aliniat cu linia pe care ați marcat-o pe piesa de prelucrat.

• Având ferăstrăul încă în poziția de înclinare, apăsați pe placa principală astfel încât discul ferăstrăului să fie expus complet prin fanta discului din placa principală (conform adâncimii de tăiere pe care ați reglat-o). Verificați ca discul să nu atingă ci să fie aproape de suprafața de lucru.

• Țineți ferm discul în timp ce apăsați cât mai puțin cu putință pe placa principală. Pentru a evita reculul trebuie să țineți ferm aparatul înainte de a alimenta cu energie ferăstrăul.

• Alimentați cu energie ferăstrăul cu plonjare, așteptați să atingă turația completă și ghidați ușor discul în jos către material, dar mențineți presiunea de pivotare pe marginea frontală a bazei. Apoi împingeți aparatul spre înainte, de-a lungul liniei de tăiere.

• Urmăriți linia de tăiere privind cu atenție prin marginea din față a fantei discului.

• După finalizarea tăierii, eliberați butonul declanșator și așteptați oprirea completă a discului.

• NU SCOATEȚI discul și ferăstrăul din piesa de prelucrat cât timp discul este încă în mișcare. Acest lucru ar putea deteriora tăietura (fanta), poate provoca reculul și pierderea controlului, ceea ce duce la vătămare. AVERTISMENT: Tăierea prin plonjare se face întotdeauna spre înainte. Tăierea în direcție inversă poate provoca ridicarea ferăstrăului în piesa de prelucrat și spre înapoi, către operator.

• Utilizați numai discuri proiectate special pentru aceste materiale.

• Reglați întotdeauna adâncimea la minim 1 mm peste grosimea materialului, pentru a evita deplasarea discului peste suprafață. Deșeurile trebuie să cadă sub piesa de prelucrat.

• Îndepărtați bavurile și rugina, deoarece acestea împiedică avansarea aparatului peste material.

• Ceara de albine groasă (lustru de mobilă) aplicată plăcii principale a aparatului ușurează tăierea metalului.

• Este adecvat numai pentru tăierea alamei, cuprului, plumbului, aluminiului sau oțelului moale galvanizat.

• Fiecare 2 minute de tăiere a metalului trebuie urmate de o pauză de minim 3 minute.

12.3.2 Plăcile ceramice, gresia etc.:

• Utilizați numai discuri proiectate special pentru aceste materiale.

• Utilizați întotdeauna împreună cu un aspirator sau un extractor de praf racordat, deoarece praful poate fi periculos pentru operator și poate împiedica funcționarea corespunzătoare a apărătorii.

12.3.3 Ghips-carton:

• Utilizați numai discuri proiectate special pentru aceste materiale.

• Ferăstrăul cu plonjare este recomandat numai pentru decupaje ocazionale în plăcile de ghips-carton; se va utiliza întotdeauna împreună cu un aspirator corespunzător sau cu un extractor de praf racordat. Praful poate împiedica funcționarea corespunzătoare a apărătorii.POWDP25400 RO Copyright © 2021 VARO Pagina | 15 www.varo.com

• Aparatele convenționale cum sunt ferăstrăul de traforaj sau cuțitele dau, în general, rezultate excelente, deși ferăstrăul cu plonjare poate fi utilizat dacă este necesară o decupare specială, netedă, fără praf sau dacă există pericolul de tăiere a conductelor sau cablurilor. 13 SFATURI DE LUCRU PENTRU MINI FERĂSTRĂUL CU PLONJARE Utilizați întotdeauna un disc adecvat materialului și grosimii materialului care trebuie tăiat. Calitatea tăieturii se îmbunătățește pe măsură ce crește numărul de dinți ai discului. Verificați întotdeauna ca piesa de prelucrat să fie ținută ferm sau strânsă cu cleme pentru a preveni mișcarea. Fixați panouri largi în apropierea liniei de tăiere. Orice mișcare a materialului poate afecta calitatea tăierii. Discul taie prin curse spre exterior și ar putea așchia suprafața cea mai de sus sau marginile piesei de prelucrat în timpul tăierii; verificați ca suprafața cea mai de sus să nu fie vizibilă atunci când ați terminat lucrul. 14 ÎNTREȚINERE Scoateți acumulatorul din unealtă înainte de a efectua orice operațiuni de reglare, service sau întreținere. Aparatul electric nu necesită lubrifiere sau întreținere suplimentare. În componența aparatului electric nu există alte piese care pot fi reparate de către utilizator. Nu utilizați apă sau substanțe chimice pentru a curăța aparatul electric. Pentru curățare, ștergeți-l cu o cârpă uscată. Depozitați întotdeauna aparatul electric într-un spațiu uscat. Păstrați curate fantele de ventilare a motorului. Feriți de praf toate comenzile de lucru. Ocazional este posibil să observați scântei în fantele de ventilare. Acest lucru este normal și nu deteriorează aparatul electric. 15 DATE TEHNICE Tensiune nominală 20 V Turație 3150 min

Diametru disc 89 mm Dimensiune orificiu 10 mm Fantă 1,8 mm Dinți în total 24T Grosime lamă 1,0 mm Buton de blocare a axului

Lățime maximă de tăiere 90°-90° Lemn 28,5 mm Mâner cu manșon moale

16 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA Max 90dB(A) Nivel de putere acustică LwA Max 101dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă. aw (Nivel vibrații) Max 5.5m/s² K = 1,5 m/s²POWDP25400 RO Copyright © 2021 VARO Pagina | 16 www.varo.com 17 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

• Pentru a se asigura funcționarea optimă, aparatul trebuie încărcat minim 1 dată pe lună. 18 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.POWDP25400 RO Copyright © 2021 VARO Pagina | 17 www.varo.com

19 DECLARAȚIA DE CONFORMITATE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că produsul: mini ferăstrău circular 20V – 89mm (FĂRĂ ACUMULATOR) marcă de comerț: POWERplus model: POWDP25400 este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2014/30/EU Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN60745-1 : 2009 EN60745-2-22 : 2011 EN62841-1 : 2015 EN62841-2-5 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Însărcinat cu depozitarea documentației tehnice: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acționează în numele Directorului general executiv al societății, Philippe Vankerkhove Divizia de reglementare – Director de conformitate 15/07/2021, Lier - BelgiaPOWDP25400 PL Copyright © 2021 VARO Strona | 1 www.varo.com 1 PRZEZNACZENIE ............................................................................. 3
