Termék típusa	2.1 hangprojektor mélynyomóval
Márka	Hama
Modell	uRage SoundZbar 2.1 Unleashed
Tápegység	Hálózati: 230 V ~ 50 Hz, 0,4 A; Li-ion akku 7,4 V / 2550 mAh (18,87 Wh)
Akkumulátor üzemidő	~7 óra (Bluetooth), ~12 óra (AUX)
Töltési idő	~3-4 óra
Maximális zenei teljesítmény	100 W (projektor 40 W, mélynyomó 60 W)
Frekvenciaátvitel	Projektor: 160 – 20000 Hz; Mélynyomó: 20 – 160 Hz
Impedancia	6 Ω
Torzítás (THD)	≤ 0,5% (1K, 1W)
Csatlakozások	AUX bemenet (3,5 mm), optikai bemenet, Bluetooth v2.1+EDR, NFC
Bluetooth profilok	A2DP, AVRCP
Bluetooth hatótáv	10 m
Hangmódok	Játék, Zene, Film
Mélyhangszabályozás	Forgó gomb a mélynyomón
Rendeltetésszerű használat	Kizárólag beltéri, háztartási használatra
Karbantartás és tisztítás	Enyhén nedves, nem szöszölő kendő, agresszív tisztítószer nélkül
Biztonság	Gyermekektől távol tartandó, kerülje a nedvességet és hőforrásokat, ne nyissa ki
Csomagolás tartalma	SoundZbar, mélynyomó, 3,5 mm-es hangkábel, hálózati adapter, használati útmutató

Gyakran ismételt kérdések - uRage SoundZbar 2.1 Unleashed HAMA

Hogyan párosíthatom a hangprojektort a telefonommal Bluetooth-on keresztül?

Nyomja meg többször a SOURCE gombot, amíg a Bluetooth LED villogni nem kezd. Nyissa meg telefonja Bluetooth beállításait, válassza az 'uRage SoundZbar' lehetőséget. Ha jelszót kér, írja be a 0000-t.

Mit tegyek, ha a mélynyomó nem csatlakozik automatikusan?

Győződjön meg arról, hogy mindkét eszköz be van kapcsolva. Ha a mélynyomó LED-je nem válik folyamatos kékre, kapcsolja ki, majd kapcsolja be mindkét eszközt. Az automatikus csatlakozás általában néhány másodpercen belül létrejön.

Hogyan válthatok egyik hangmódból a másikba?

Nyomja meg többször a MODE (3) gombot a Játék, Zene és Film módok közötti váltáshoz. A megfelelő LED világítani kezd az aktív mód jelzésére.

Használhatom a hangprojektort akkumulátorról, miközben töltődik?

Nem, ajánlott a projektort kikapcsolni töltés közben. Csatlakoztassa a mellékelt hálózati adaptert, a töltés LED zölden világít. A teljes töltés körülbelül 3-4 órát vesz igénybe.

Hogyan állíthatom be a hangerőt és némíthatom el a hangot?

Használja a VOL +/- (7) gombokat a hangerő beállításához. Nyomja meg a ◀ (6) gombot a hang elnémításához (mute). Nyomja meg újra a hang visszaállításához.

Milyen kábelek tartoznak a hangprojektorhoz?

A csomag tartalmaz egy 3,5 mm-es (jack) hangkábelt az AUX csatlakozáshoz és egy hálózati adaptert. Az optikai kábel nem tartozék.

Használható a hangprojektor Bluetooth nélküli televízióval?

Igen, csatlakoztassa TV-jét az optikai kábelen (nem tartozék) keresztül a projektor optikai bemenetére, vagy az AUX kábelen keresztül, ha TV-je rendelkezik fejhallgató-kimenettel.

Hogyan tisztítsam a hangprojektort?

Használjon enyhén nedves, nem szöszölő kendőt. Ne használjon agresszív tisztítószereket. Ügyeljen arra, hogy víz ne kerüljön a nyílásokba.

Mit tegyek, ha az akkumulátor nem tartja a töltést?

Győződjön meg arról, hogy a mellékelt adaptert használja. Ha a probléma továbbra is fennáll, az akkumulátor elhasználódott lehet. Vegye fel a kapcsolatot a Hama szervizzel a [phone] telefonszámon.

Csatlakoztathatok egyszerre több Bluetooth-eszközt?

Nem, a projektor egyszerre csak egy eszközzel párosítható. Másik eszköz csatlakoztatásához tartsa lenyomva a PAIR (4) gombot 2 másodpercig az aktuális eszköz leválasztásához.

HASZNÁLATI ÚTMUTATÓ uRage SoundZbar 2.1 Unleashed HAMA

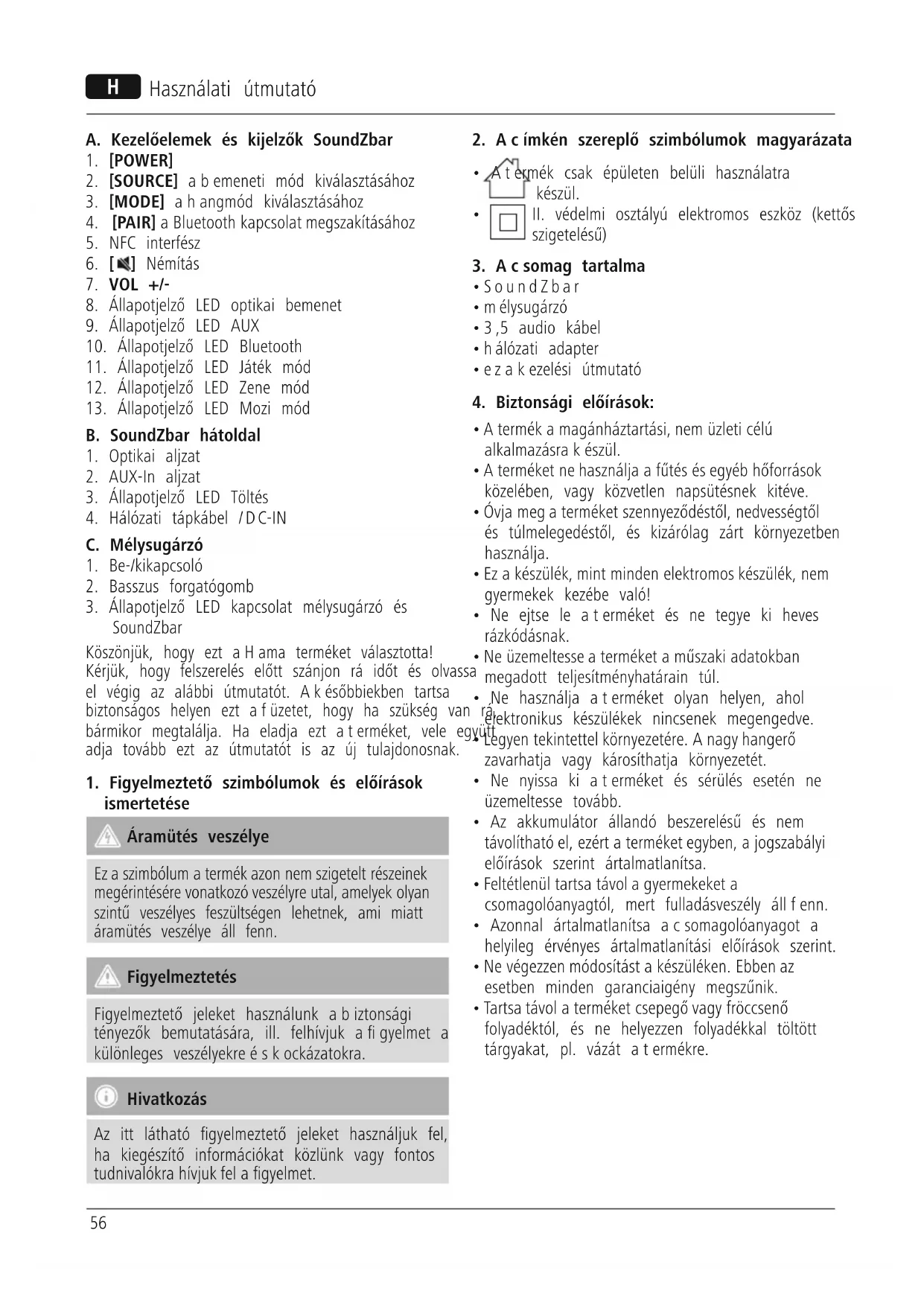

A. Kezelőelemek és kijelzők SoundZbar

1. [POWER]
2. [SOURCE] a b emeneti mód kiválasztásához
3. [MODE] a h angmód kiválasztásához
4. [PAIR] a Bluetooth kapcsolat megszakításához
5. NFC interfész
6. [◀] Némítás
7. VOL +/-
8. Állapotjelző LED optikai bemenet
9. Állapotjelző LED AUX
10. Állapotjelző LED Bluetooth
11. Állapotjelző LED Játék mód
12. Állapotjelző LED Zene mód
13. Állapotjelző LED Mozi mód

B. SoundZbar hátoldal

1. Optikai aljzat
2. AUX-In aljzat
3. Állapotjelző LED Töltés
4. Hálózati tápkábel /DC-IN

C. Mélysugárzó

1. Be-/kikapcsoló
2. Basszus forgatógomb
3. Állapotjelző LED kapcsolat mélysugárzó és SoundZbar

Köszönjük, hogy ezt a H ama terméket választotta! Kérjük, hogy felszerelés előtt szánjon rá időt és olvassa el végig az alábbi útmutatót. A k ésőbbiekben tartsa biztonságos helyen ezt a f üzetet, hogy ha szükség van bármikor megtalálja. Ha eladja ezt a terméket, vele egy adja tovább ezt az útmutatót is az új tulajdonosnak.

1. Figyelmeztető szimbólumok és előírások ismertetése

Áramütés veszélye

Ez a szimbólum a termék azon nem szigetelt részeinek megérintésére vonatkozó veszélyre utal, amelyek olyan szintű veszélyes feszültségen lehetnek, ami miatt áramütés veszélye áll fenn.

Figyelmeztetés

Figyelmeztető jeleket használunk a b iztonsági tényezők bemutatására, ill. felhívjuk a fi gyelmet a különleges veszélyekre és k ockázatokra.

Hivatkozás

Az itt látható figyelmeztető jeleket használjuk fel, ha kiegészítő információkat közlünk vagy fontos tudnivalókra hívjuk fel a figyelmet.

2. A c ímkén szereplő szimbólumok magyarázata

mék csak épületen belüli használatra készül.
• II. védelmi osztályú elektromos eszköz (kettős szigetelésű)

3. A c somag tartalma

• SoundZbar
  • m élysugárzó
  • 3,5 audio kábel
• h álózati adapter
• e z a k ezelési útmutató

4. Biztonsági előírások:

• A termék a magánháztartási, nem üzleti célú alkalmazásra k észül.
• A terméket ne használja a fűtés és egyéb hőforrások közelében, vagy közvetlen napsütésnek kitéve.
• Óvja meg a terméket szennyeződéstől, nedvességtől és túlmelegedéstől, és kizárólag zárt környezetben használja.
• Ez a készülék, mint minden elektromos készülék, nem gyermekek kezébe való!
• Ne ejtse le a terméket és ne tegye ki heves rázkódásnak.
• Ne üzemeltesse a terméket a műszaki adatokban ^a megadott teljesítményhatárain túl.
• Ne használja a terméket olyan helyen, ahol rák elektronikus készülékek nincsenek megengedve.

Legyen tekintettel környezetére. A nagy hangerő zavarhatja vagy károsíthatja környezetét.

• Ne nyissa ki a terméket és sérülés esetén ne üzemeltesse tovább.
• Az akkumulátor állandó beszerelésű és nem távolítható el, ezért a terméket egyben, a jogszabályi előírások szerint ártalmatlanítsa.
• Feltétlenül tartsa távol a gyermekeket a csomagolóanyagtól, mert fulladásveszély áll f enn.
• Azonnal ártalmatlanítsa a c somagolóanyagot a helyileg érvényes ártalmatlanítási előírások szerint.
• Ne végezzen módosítást a készüléken. Ebben az esetben minden garanciaigény megszűnik.
• Tartsa távol a terméket csepegő vagy fröccsenő folyadéktól, és ne helyezzen folyadékkal töltött tárgyakat, pl. vázát a termékre.

Áramütés veszélye

• Ne nyissa ki a terméket és sérülés esetén ne üzemeltesse tovább.
• Ne használja a terméket, ha az adapter, a csatlakozókábel, vagy a h álózati kábel megsérült.
• Ne kísérelje meg a készülék saját karbantartását vagy javítását. Bármely karbantartási munkát bizzon illetékes szakemberre.

5. Üzembevétel és üzemeltetés

Hivatkozás

- A termék hálózati feszültségről és akkumulátorról egyaránt üzemeltetheti. A termék hálózati feszültségen keresztüli használatához csak a hálózati csatlakozóhoz kell c satlakoztatni (lásd 4.2 fejezet). A termék akkumulátorról történő használatához előbb teljesen fel kell tölteni (lásd 13. fejezet).

Figyelmeztetés

• A terméket csak az arra a célra jóváhagyott dugaszaljzatról működtesse. A d ugaszoló aljzatnak a termék közelében kell elhelyezkednie, és könnyen hozzáférhetőnek kell lennie.
• A terméket a be-/kikapcsolóval válassza le a hálózatról – ha ilyen nincs, húzza ki a hálózati kábelt a d ugaszaljzatból.
• A h álózati dugaszolóaljzatnak bármikor könnyen elérhetőnek kell lennie.
• Ha hosszabb ideig nem használja a terméket, válassza le a h álózatról.

- Csatlakoztassa a SoundZbar és a mélysugárzó tápkábeleit a megfelelően telepített hálózati csatlakozókhoz.

- Nyomja meg a [POWER] (1) gombot a SoundZbar bekapcsolásához.

- Nyomja meg a b e-/kikapcsoló gombot (1) a mélysugárzó bekapcsolásához.

- A kapcsolat állapotjelző LED (3) a mélysugárzón kéken villogni kezd.

Megjegyzés – E Iső bekapcsoláskor

• Bekapcsolás után a SoundZbar és a mélynyomó automatikusan csatlakoznak a Bluetooth keresztül.
• A sikeres csatlakozás után a mélysugárzó csatlakozásának állapotjelző LED-je (3) folyamatosan kéken világít.

6. Első Bluetooth-kapcsolat (párosítás)

Bluetoothon keresztül csatlakoztathatja eszközeit a SoundZbarral, amelyet így audio jelek lejátszóeszközeként használhat.

Hivatkozás –Bluetooth®

• Ellenőrizze, hogy a mobil eszköz (mobiltelefon stb.) alkalmas-e Bluetooth kapcsolatra.
• Vegye figyelembe, hogy a Bluetooth hatótávolsága maximum 10 méter akádalyok, például falak, személyek stb. nélkül.
• A kapcsolatot a közelben lévő más Bluetooth-készülékek/-kapcsolatok megzavarhatják.
• A SoundZbar egyszerre csak egy eszközhöz csatlakoztatható.
• Vegye figyelembe, hogy a kompatibilitás a támogatott Bluetooth-profiloktól és a használt Bluetooth-verzióktól függ. (lásd: Műszaki adatok, a használt eszköz kezelési útmutatója)

- Győződjön meg róla, hogy a Bluetooth képes eszköz be van-e kapcsolva, és hogy a B bluetooth aktiválva van-e.

- Aktiválja a SoundZbaron a [SOURCE] (2) gomb ismételt megnyomásával a B bluetooth módot.

- A B bluetooth kapcsolat állapotjelző LED-je (10) kéken villogni kezd.

- Nyissa meg eszközén a Bluetooth-beállításokat, és várjon, míg a talált Bluetooth-készülékek listájában megjelenik a u Rage SoundZbar.

- Válassza ki a SoundZbar uRage SoundZbart az elérhető eszközök listáján és várjon, míg a S o u n d Z b a eszköze Bluetooth beállításainál csatlakoztatva jelenik meg.

- A B luetooth kapcsolat állapotjelző LED-je (10) ezután folyamatosan kéken világít.

- Indítsa el és szabályozza a hanglejátszást megfelelő módon az eszközön keresztül.

Hivatkozás –Bluetooth® jelszó

• Egyes eszközök esetén jelszót kell megadnunk, amikor az eszközt egy másik Bluetooth eszközhöz csatlakoztatjuk.
• A rádiónk csatlakoztatásához írja be a 0000 jelszót, amikor az eszköz a jelszó megadására szólítja fel.

7. Első Bluetooth-kapcsolat (párosítás) NFC-vel

• Győződjön meg arról, hogy okostelefonja támogatja az NFC-t, és be van kapcsolva.
• Aktiválja a SoundZbaron a [SOURCE] (2) gomb ismételt megnyomásával a B bluetooth módot.
• A B luetooth kapcsolat állapotjelző LED-je (10) kéken villogni kezd.
• Érintse meg okostelefonjával az NFC interfészt (5) SoundZbaron.
• A B luetooth kapcsolat állapotjelző LED-je (10) ezutár folyamatosan kéken világít.
• Indítsa el és szabályozza a hanglejátszást megfelelő módon az eszközön keresztül.

8. Bluetooth kapcsolatról való leválás

• Kb. 2 másodpercig tartsa lenyomva a [PAIR] (4) gombot, hogy készülékén leválassza a B bluetooth-kapcsolatot.
• A SoundZbar ezután már csatlakoztatható egy mási eszközhöz. (lásd 5. fejezet)

9. Csatlakozás AUX bemeneten

Az AUX analóg audio bemenettel számos készüléket játékkonzolt, okostelefont, tablet PC-t, MP3-lejátszót stb.), valamint régebbi analóg forrásokat (CD-/DVD-lejátszót stb.) csatlakoztathat a SoundZbarhoz, és auch jelüket lejátszhatja a SoundZbaron keresztül.

Hivatkozás

• Kapcsolja ki a SoundZbart, mielőtt bármilyen készüléket csatlakoztat hozzá.
• Ne törje meg és ne csíptesse be a k ábelt.
• Csatlakoztassa készülékét a SoundZbarhoz az AUX aljzattal (2) a m ellékelt 3,5 mm-es audiokábellel (jack kábel)
• Nyomja meg a [POWER] (1) gombot a SoundZbar bekapcsolásához.
• Aktiválja a SoundZbaron a [SOURCE] (2) gomb ismételt megnyomásával az AUX módot.
• Az AUX mód állapotjelző LED-je (9) folyamatosan világít.
• Indítsa el és szabályozza a hanglejátszást megfelelő módon az eszközön keresztül.

10. Csatlakozás optikai audio kábelen

A S oundZbar digitális audiobemenetén keresztül csatlakoztathatja készülékét (pl. játékkonzolt, TV-készüléket stb.), és lejátszhatja annak audio jelét a SoundZbaron keresztül.

Hivatkozás

• Kapcsolja ki a SoundZbart, mielőtt bármilyen készüléket csatlakoztat hozzá.
• A rögzítés előtt távolítsa el a védősapkát az optikai jelkábel mindkét végéről.
• Ne törje meg és ne csíptesse be a k ábelt.

- Csatlakoztasson egy optikai jelkábelt a S o u n d Z b a r en optikai audio bemenetéhez (1) és a k észülék optikai audio kimenetéhez.

^a Nyomja meg a [POWER] (1) gombot a SoundZbar bekapcsolásához.

^an Aktiválja a SoundZbaron a [SOURCE] (2) gomb ismételt megnyomásával az OPT módot.

• Az OPT mód állapotjelző LED-je (8) folyamatosan világít.
• Indítsa el és szabályozza a hanglejátszást megfelelő módon az eszközön keresztül.

11. Hang mód

Az audio jelek lejátszásához az alábbi három különböző mód közül választhat:

A játék mód több magas és alacsony hangot aktivál a jobb játékélmény érdekében.

A zene mód egy lineáris frekvenciamenetet aktivál a kulönböző zenei stílusok erőteljes lejátszására.

A m ozi mód térbeli hanghatást aktivál, amellyel minden hangrészletet észlelhetővé válik.

• Nyomja meg ismételten a [MODE] (3) gombot a különböző hangmódok kiválasztásához.
- A j áték mód állapotjelző LED-je (11) folyamatosan világít, ha kiválasztja a j áték módot.
- A zene mód állapotjelző LED-je (12) folyamatosan világít, ha kiválasztja a zene módot.
- A m ozi mód állapotjelző LED-je (13) folyamatosan világít, ha kiválasztja a m ozi módot.

12. Basszus szabályozás

- Forgassa el a mélysugárzó forgatógombját (2) a basszus növeléséhez ill. csökkentéséhez.

13. Hangerőszabályozás

• A h angerő növeléséhez/csökkentéséhez nyomja meg [VOLUME] +/- (7) gombot a SoundZbaron.
• Nyomja meg 📄I gombot (6) a SoundZ bar elnémításához.

14. A S oundZbar akkumulátorról történő használata

Figyelmeztetés –Akkumulátor

• A töltéshez csak a mellékelt hálózati adaptert használja.
• A meghibásodott töltőkészülékeket ne használja tovább, és ne próbálja megjavítani őket.
• Kerülje a tárolást, a töltést és a használatot extrém hőmérsékleteken.
• Hosszabb tárolás esetén rendszeresen (min. negyedévente) töltse a terméket.

- A S oundZbar újratölthető akkumulátorral rendelkezik Az első használat előtt az akkumulátort teljesen fel kell t ölteni.

- Ellenőrizze a feltöltés előtt, hogy a SoundZbar ki van-e kapcsolva.

- Indítsa el a töltést a mellékelt hálózati tápegység hálózati tápkábelre (4) és a hálózati aljzatra történő csatlakoztatásával. Az töltés állapotjelző LED-je (3) töltés közben folyamatosan zölden világít.

- Az akkumulátor teljes feltöltése akár 4 óráig is eltarthat.

- Ha az akkumulátor teljesen feltöltődött, a töltés állapotjelző LED-je (3) kialszik.

- Használat után szakítson meg minden kábeles és hálózati kapcsolatot.

Hivatkozás –Töltés/ akkumulátorkapacitás

• A t eljes feltöltés 3-4 órát vesz igénybe.
• Ha az akkumulátor kapacitása kevesebb mint 10% akkor a töltés állapotjelző LED-je (3) gyorsan villog Ez az információ csak bekapcsolt SoundZbar mellet érhető el.

15. Karbantartás és ápolás

Ezt a terméket csak szöszmentes, kissé benedvesített kendővel tisztítsa, és ne használjon agresszív tisztítószert.

16. Szavatosság kizárása

A Hama GmbH & Co KG semmilyen felelősséget vagy szavatosságot nem vállal a termék szakszerűtlen telepítéséből, szereléséből és szakszerűtlen használatából, vagy a kezelési útmutató és/vagy a biztonsági előírások be nem tartásából eredő károkért.

17. Szerviz és támogatás

Kérjük, hogy a termékkel kapcsolatos kérdéseivel forduljon a H ama terméktanácsadásához.

Közvetlen vonal Közvetlen vonal: [phone] (Deu/Eng)

További támogatási információt itt talál:

www.hama.com

18. Ártalmatlanítási előírások

Környezetvédelmi tudnivalók:

Az európai irányelvek 2012/19/EU és 2006/66/EU ajánlása szerint, a megjelölt időponttól kezdve, minden EU-s tagállamban érvényesek a következők: Az elektromos és elektronikai készülékeket és az elemeket nem szabad a háztartási szemétbe dobni! A l eselejtezett elektromos és elektronikus készülékeket és elemeket, akkumulátorokat nem szabad a háztartási szemétbe dobni. Az elhasznált és működésképtelen elektromos és elektronikus készülékek gyűjtésére t örvényi előírás kötelez mindenkit, ezért azokat el kell szállítani egy kijelölt gyűjtő helyre vagy visszavinni a vásárlás helyére. A termék csomagolásán feltüntetett szimbólum egyértelmű jelzést ad erre vonatkozóan a felhasználónak. A régi készülékek begyűjtése, visszaváltása vagy bármilyen formában történő újra hasznosítása közös hozzájárulás környezetünk védelméhez.

19. Megfelelőségi nyilatkozat

CE Hama GmbH & Co K G igazolja, hogy a [00113776] típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.hama.com->00113776->Downloads.

Maximális jelerősség 5mW EIRP

1. Müszaki adatok

Bluetooth®-technológia Bluetooth	® v2.1 + E D R
támogatott profilok A2DP, A V R C P
FrekvenciaBluetooth® átvitelhez	2.40GHz ~ 2 .48GHz
Bluetooth® átviteli teljesítmény	Max. 10 dBm
Bluetooth® hatótávolság	10 m
Párosított eszközök max. száma 1

Teljesítmény

Hangrendszer 2.1
Frekvencia	A soundZbar frekvenciatartománya: 160 – 20000 Hz
	A m élysugárzó frekvenciatartománya: 20 – 1 60
Max. Zeneteljesítmény	összesen 100 W
	soundZbar 40 W
	Mélysugárzó 60 W
Impedancia 6 Ω
Teljes harmonikus torzítás (THD)	≤ 0.5% (1K, 1W)
Csatlakozók	3,5 mm-es sztereó csatlakozó, AUX bemenet
	Optikai bemenet
	Power input
Energiaellátás 230 V ~ 50 Hz 0 .4 A

Akku típusa	7,4 V Li-Ion min. 2550mAh / 18,87Wh
Feltöltési idő	~ 3-4h
Működési idő	Bluetoothon ~ 7 ór aAUX bemeneten ~ 1 2 ór a(a hangerőtől és a h anganyagtól függően)

Méretek(szé X mé X ma) / súly

Súly	összesen 5.1 kg
	SoundZbar	1.3kg
	Mélysugárzó 3.8kg
Méretek	SoundZbar	485 x 68 x 72 mm
	Mélysugárzó	250 x 270 x 250 mm

Hz
