Termék típusa	Professzionális padlótisztító gép
Márka és modell	Kärcher B 110 R Bp Pack
Méretek (H × Sz × M)	1640 × 740 × 1310 mm
Üres tömeg	480 kg
Megengedett össztömeg	650 kg
Tiszta víztartály űrtartalma	110 L
Szennyvíztartály űrtartalma	110 L
Névleges feszültség	24 V
Akkumulátor kapacitás (5 óra)	170 vagy 285 Ah (AGM/Gél)
Munkasebesség	6 km/h
Munkaszélesség (kefétől függően)	650 mm (R65) vagy 750 mm (R75)
Munkaszélesség oldalkefével	850 mm (R75 verzió)
Tisztítási programok	Szállítás, Eco, Normál, Intenzív, Csak kefélés, Csak szívás, Polírozás
Detergens adagolása	0,25-3%
Állítható vízmennyiség	0,15-5,7 L/perc
Max. kefe nyomóerő	736 N (75 kg)
Max. dőlésszög munkában	10 %
Hangnyomásszint (normál)	63,6 dB(A)
Védettségi típus	IPX3
Adagolórendszer	Dose (opció) vagy kézi
Intelligens kulcsok	Sárga (kezelő) és szürke (felügyelő)
Kijelző	Paraméterek és üzenetek kijelzése
Beépített töltő	Igen, 100-240 V, 50-60 Hz, 28 A

Gyakran ismételt kérdések - B 110 R Bp Pack Kärcher

Hogyan indítsam el a készüléket?

Üljön a vezetőülésbe, helyezze be az intelligens kulcsot, állítsa a biztonsági kapcsolót „1” állásba, majd fordítsa a programválasztót a kívánt funkcióra. Nyomja meg óvatosan a gázpedált.

Hogyan állítsam be a vízadagolást?

Használja az Info gombot a vízadagolás paraméterhez navigáláshoz. Választhat állandó vagy sebességgel arányos adagolást. Az érték 0-100% között állítható, ami 0-5,7 L/perc áramlási sebességnek felel meg.

Mit tegyek, ha gyenge a szívóteljesítmény?

Ellenőrizze, hogy a szennyvíztartály nincs tele, tisztítsa meg a szöszszűrőt és a szívóperemeket. Győződjön meg arról, hogy a leeresztőtömlő fedele zárva van, és a szívórúd megfelelően van beállítva.

Hogyan töltsem az akkumulátort?

Állítsa a készüléket szellőztetett helyiségbe. Külső töltő esetén húzza ki az akkumulátor csatlakozóját a készülék oldalán, és csatlakoztassa a töltőhöz. Belső töltő esetén csatlakoztassa a hálózati kábelt. A töltés kb. 10-15 óráig tart.

Milyen detergenseket használjak?

Csak a Kärcher által ajánlott, klór-, oldószer-, sósav- és fluormentes detergenseket használjon. Példák: RM 746, RM 756, RM 780. Ne használjon erősen habzó detergenseket.

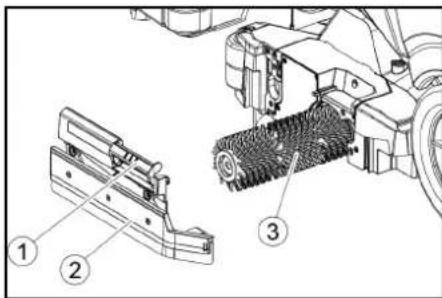

Hogyan cseréljem ki a keféket?

Hengeres kefék (R fej) esetén emelje fel a fejet, vegye ki a cserefogantyút és a csapágyfedőt, majd húzza ki a kefét. Tárcsás kefék (D fej) esetén használja a cserepedált. Cserélje ki, ha a sörték hossza eléri a 10 mm-t.

Mekkora a maximális megengedett dőlésszög?

Munkavégzés közben ne lépje túl a 10%-os lejtést. Szállítás vagy rövid távú (max. 10 m) felrakodás esetén a dőlés elérheti a 22%-ot. Soha ne forduljon lejtőn.

Hogyan ürítsem ki a szennyvizet?

Vegye le a leeresztőtömlőt a rögzítéséből, nyissa ki a fedelet, és engedje le a végét egy leeresztőberendezés fölé. Nyomja meg a végét az áramlás szabályozásához. Az ürítés után öblítse ki a tartályt tiszta vízzel.

Mit tegyek, ha a kijelzőn az „Akkumulátor üres!” üzenet jelenik meg?

Állítsa a programválasztót „Szállítás” állásba, és vezesse a készüléket a töltőhöz a legrövidebb úton, elkerülve a lejtőket. Ha a készülék már nem mozog, töltse az akkumulátort a helyszínen, vagy oldja ki a féket a készülék tolásához.

Hogyan karbantartsam a készüléket naponta?

Minden használat után ürítse ki a szennyvizet, öblítse ki a tartályt, tisztítsa meg a durva szennyeződés szűrőt, a szívóperemeket és a keféket. Ellenőrizze a kopást. Szükség esetén töltse az akkumulátort. A részletes karbantartási időközökhöz olvassa el a kézikönyvet.

HASZNÁLATI ÚTMUTATÓ B 110 R Bp Pack Kärcher

Tél. : [phone]

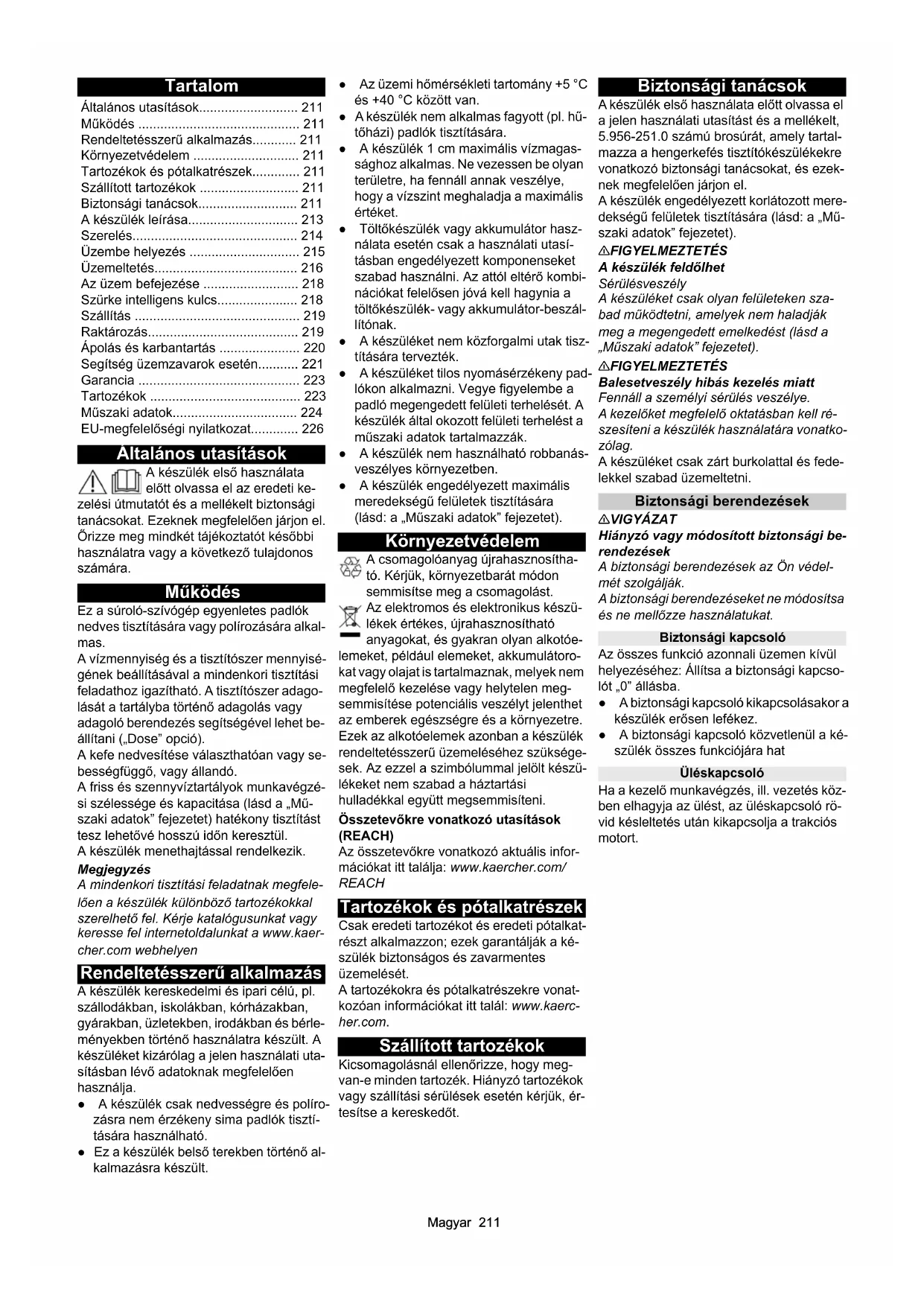

Általános utasítások.... 211

Müködés 211

Rendeltetésszerű alkalmazás...... 211

Környezetvédelem 211

Tartozékok és pótalkatrészek.... 211

Szállított tartozékok 211

Biztonsági tanácsok.... 211

A készülék leírása.... 213

Szerelés.... 214

Üzembe helyezés 215

Üzemeltetés.... 216

Az üzem befejezése 218

Szürke intelligens kulcs.... 218

Szállítás 219

Raktározás.... 219

Ápolás és karbantartás 220

Segítség üzemzavarok esetén...... 221

Garancia 223

Tartozékok 223

Müszaki adatok.... 224

EU-megfelelöségi nyilatkozat...... 226

Általános utasítások

A készülék első használata elött olvassa el az eredeti ke- tatót és a mellékelt biztonsági. Ezeknek megfelelően járjon el. mindkét tájékoztatót későbbi vagy a következő tulajdonos

Működés

Ez a súroló-szívógép egyenletes padlók nedves tisztítására vagy polírozására alkalmas.

A vízmennyiség és a tisztítószer mennyiségének beállításával a mindenkori tisztítási feladathoz igazítható. A tisztítószer adagolását a tartályba történő adagolás vagy adagoló berendezés segítségével lehet beállítani („Dose” opció).

A kefe nedvesítése választhatóan vagy se- bességfüggő, vagy állandó.

A friss és szennyvíztartályok munkavégzési szélessége és kapacitása (lásd a „Műszaki adatok” fejezetet) hatékony tisztítást tesz lehetővé hosszú időn keresztül.

A készülék menethajtással rendelkezik.

Megjegyzés

A mindenkori tisztítási feladatnak megfelelően a készülék különböző tartozékokkal szerelhető fel. Kérje katalógusunkat vagy keresse fel internetoldalunkat a www.kaercher.com webhelyen

Rendeltetésszerű alkalmazás

A készülék kereskedelmi és ipari célú, pl. szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérleményekben történő használatra készült. A készüléket kizárólag a jelen használati utasításban lévő adatoknak megfelelően használja.

• A készülék csak nedvességre és polírozásra nem érzékeny sima padlók tisztítására használható.

• Ez a készülék belső terekben történő alkalmazásra készült.

• Az üzemi hőmérsékleti tartomány +5 °C és +40 °C között van.

• A készülék nem alkalmas fagyott (pl. hűtőházi) padlók tisztítására.
• A készülék 1 cm maximális vízmagassághoz alkalmas. Ne vezessen be olyan területre, ha fennáll annak veszélye, hogy a vízszint meghaladja a maximális értéket.
• Töltőkészülék vagy akkumulátor használata esetén csak a használati utasításban engedélyezett komponenseket szabad használni. Az attól eltérő kombinációkat felelősen jóvá kell hagynia a töltőkészülék- vagy akkumulátor-beszál-lítónak.
• A készüléket nem közforgalmi utak tisz-títására tervezték.
• A készüléket tilos nyomásérzékeny padlókon alkalmazni. Vegye figyelembe a padló megengedett felületi terhelését. A készülék által okozott felületi terhelést a műszaki adatok tartalmazzák.
• A készülék nem használható robbanásveszélyes környezetben.
• A készülék engedélyezett maximális meredekségű felületek tisztítására (lásd: a „Műszaki adatok” fejezetet).

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóe- keket, például elemeket, akkumulátoro- agy olajat is tartalmaznak, melyek nem felelő kezelése vagy helytelen meg- misítése potenciális veszélyt jelenthet mberek egészségre és a környezetre.

Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szüksége- sek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkat-részt alkalmazzon; ezek garantálják a ké-szülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Biztonsági tanácsok

A készülék első használata előtt olvassa el a jelen használati utasítást és a mellékelt, 5.956-251.0 számú brosúrát, amely tartalmazza a hengerkefés tisztítókészülékekre vonatkozó biztonsági tanácsokat, és ezeknek megfelelően járjon el.

A készülék engedélyezett korlátozott meredekségű felületek tisztítására (lásd: a „Műszaki adatok” fejezetet).

⚠ FIGYELMEZTETÉS

A készülék feldölhet

Sérülésveszély

A készüléket csak olyan felületeken szabad működtetni, amelyek nem haladják meg a megengedett emelkedést (lásd a „Műszaki adatok” fejezetet).

⚠️FIGYELMEZTETÉS

Balesetveszély hibás kezelés miatt

Fennáll a személyi sérülés veszélye.

A kezelőket megfelelő oktatásban kell részesíteni a készülék használatára vonatkozólag.

A készüléket csak zárt burkolattal és fedelekkel szabad üzemeltetni.

Biztonsági berendezések

⚠VIGYÁZAT

Hiányzó vagy módosított biztonsági be- rendezések

A biztonsági berendezések az Ön védelmét szolgálják.

A biztonsági berendezéseket ne módosítsa és ne mellőzze használatukat.

Biztonsági kapcsoló

Az összes funkció azonnali üzemen kívül helyezéséhez: Állítsa a biztonsági kapcsolót „0” állásba.

• A biztonsági kapcsoló kikapcsolásakor a készülék erősen lefékez.
• A biztonsági kapcsoló közvetlenül a készülék összes funkciójára hat

Üléskapcsoló

Ha a kezelő munkavégzés, ill. vezetés közben elhagyja az ülést, az üléskapcsoló rövid késleltetés után kikapcsolja a trakciós motort.

Szimbólumok a készüléken

FIGYELEM

Károsodás veszélye!

A víz károsítja a szívóturbinát. Ne töltsön vagy fröcsköljön vizet ebbe a nyílásba.

⚠VIGYÁZAT

Égésisérülés-veszély

Az ilyen felirattal jelölt szerkezeti elemek működés közben felforrósodnak.

Ne érintse meg az így megjelölt szerkezeti elemeket. Hagyja ezen szerkezeti elemeket lehülni, mielött a készüléken dolgozik.

⚠ VESZÉLY

Balesetveszély

Lejtőkön, nagy sebesség esetén fokozott a borulásveszély.

Lejtökön lassan haladjon.

Ne forduljon lejtón.

Amennyiben nagy sebességgel közlekedik, kerülje a rángatózó kormányzást nagy kormányzási szöggel.

Figyelmeztetések szimbólumai

Az akkumulátorok kezelésekor vegye figyelembe a következő figyelmeztető utasításokat:

	Vegye figyelembe az akkumulátor használati utasításában, az akkumulátoron, valamint a jelen használati utasításban foglalt útmutatásokat.
	Szemvédő viselése kötelező.
	Tartsa távola a gyermekeket a savaktól és az akkumulátortól.
	Robbanásveszély
	Tilos tüzet gyújtani, szikrát gerjeszteni, nyílt lángot használni és dohányozni!
	Marásveszély!
	Elsősegélynyújtás.
	Figyelmeztetés
	Ártalmatlanítás
	Az akkumulátort tilos a szemesbe dobni.

A készülék leírása

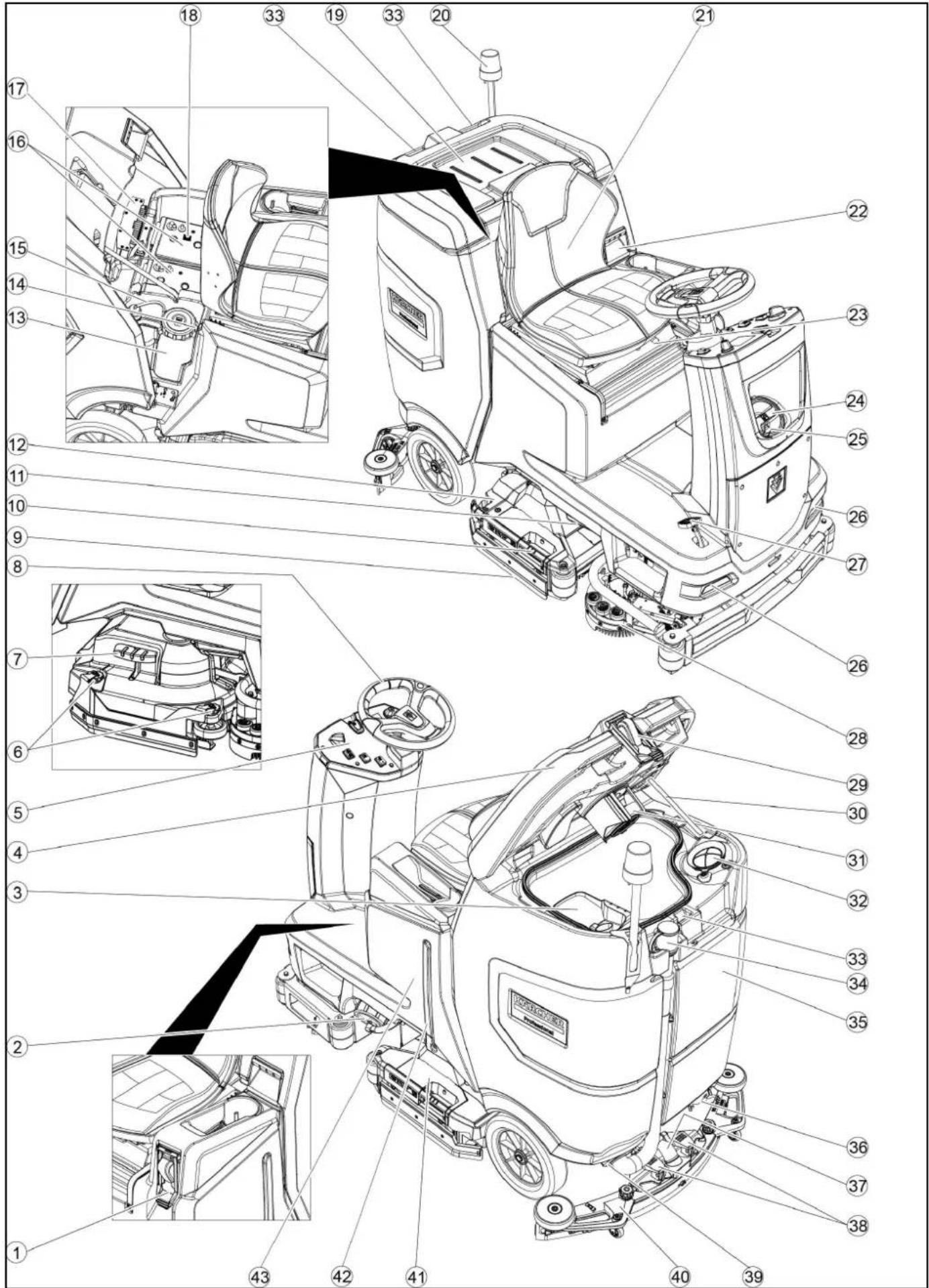

A készülék áttekintése

①* Feltöltési rendszer

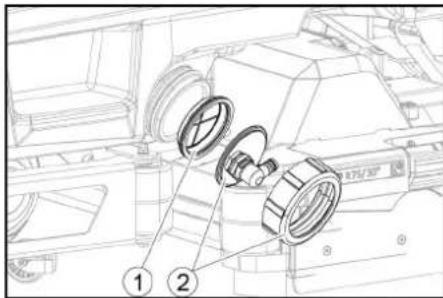

② A frissvíztartály lezárása frissvíz-szűrővel
③Durva szennyszűrő
④Szennyvíztartály fedele
⑤Kezelőfelület
⑥Lehúzó beállítótárcsája (csak a D tisztítófejhez)
⑦Kefecsere pedálja (csak D tisztítófej-hez)
⑧ Kormánykerék
⑨Lehúzó
⑩ Kefecsere fogantyúja (csak R tisztítófejhez)
⑪ Oldalvilágítás
⑫ Durvaszennyeződés-tartály (csak az R tisztítófejhez)
⑬Tisztítószeres kanna
⑭Típustábla
⑮ Tisztítószer szívótömlője
⑯Akkumulátor
⑰ * Belső töltökészülék
⑱ Akkumulátor csatlakozó (külső töltőkészülék esetén) Hálózati kábeltöltő (belső töltőkészülék esetén)
⑲Tárolóhely a „Homebase Box” tisztító-készlethez
20 * Figyelmeztető lámpa
21 Ülés
②2A szennyvíztartály feloldása
23 Ülés beállító kar
⑳ Frissvíz-tartály töltőnyílása
25Tömlötartó
26 Nappali menetlámpa
27 Gázpedál
28* Oldalsó súrolóelem
29* Vízcsatlakozás a szennyezett víztartály-öblítő rendszerhez
30 A szennyvíztartály fedelének kitámasztója

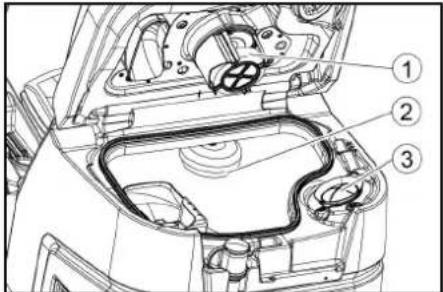

③1Úszó
③2Bolyhszürő
33 Szívógerendák tárolója
③4 Szennyvíz-leeresztőtömlő adagolóbe-rendezéssel
35Szennyvíztartály
36* Mop-tartó
37 Szívótömlő
38 Szívógerenda szorítókarja
39 A szennyvíztartály zárja
40 Szívógerenda
④1Tisztítógomb
④2 Frissvíz-tartály töltési szint jelzője
④3Frissvíz-tartály
* opcionális

Színjelölés

- A tisztítási folyamat kezelőelemei sárgák.

- A karbantartás és a szerviz kezelőele- mei világosszürkék.

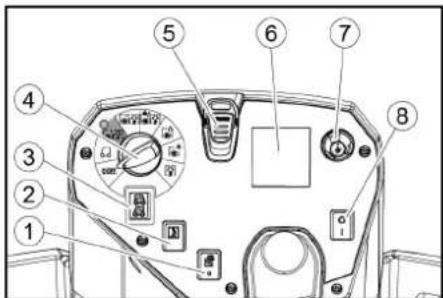

Kezelőfelület

①* Oldalsó súrolóelem kapcsolója

②Kürt

③Menetirány kapcsoló

④Programkapcsoló

⑤Intelligens kulcs

⑥Kijelző

⑦Információgomb

⑧Biztonsági kapcsoló

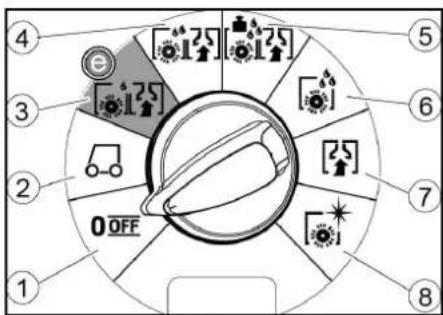

Programkapcsoló

1 2 3 4 5 6 7 8 OFF

①OFF (Ki)

A készülék ki van kapcsolva.

②Szállítás

Vezessen a használat helyére.

③Súrol & szív.: Eco

Tisztítsa meg a padlót nedvesen (csökkentett vízmennyiséggel és csökkentett kefefordulatszámmal), és itassa fel a szennyvizet (csökkentett szívóteljesítménnyel).

④Súrolás & szívás

Tisztítsa meg a padlót nedvesen, és itassa fel a szennyvizet.

⑤Súr & szív.: Nehéz

Tisztítsa meg a padlót nedvesen (megnövekedett kefe felületi nyomással), és itassa fel a szennyvizet.

6Csak súrolás

Előmozdulás szívás nélkül Tisztítsa meg a padlót nedvesen és hagyja hatni a tisztítószert.

⑦Csak szívás

Szívja fel az elszennyezödött tisztító- szert.

aPolitúrozás

Folyadék felvitele nélkül nagy kefefordulatszámmal polírozza a padlót.

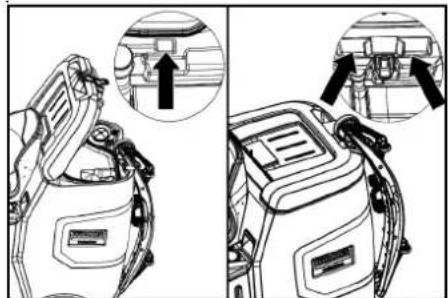

Szívógerenda tartója

- Szük pontokon történő áthaladáskor a szívógerenda leszerelhető és beakasztható a szennyvíztartály fedelének egyik nyílásába.

A szivógerendát tároláshoz beakaszthatja a szennyvíztartály mélyedésébe.

Szimbólumok a készüléken

Frissvíz-tartály leeresztőnyílása

Szennyvíztartály leeresztőnyílása

Frissvíz-tartály töltési szintje (50%)

Rögzítési pont

*Mop-tartó

Töltörendszer vízcsatlakozása

Szennyvíztartály öblítőrendszerének vizcsatlakozása

Kefecsere

* opcionális

Szerelés

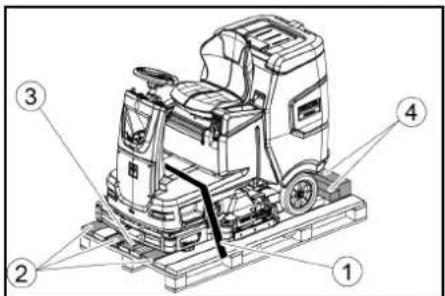

Kiürítés

1. Távolítsa el a csomagoló fóliát.
2. Távolítsa el a rögzítőszalagot.

1. Csavarozza le a fakockát, élléceket és deszkákat. A csavarozandó szerkezeti elemek az ábrán szürkével vannak jelölve.

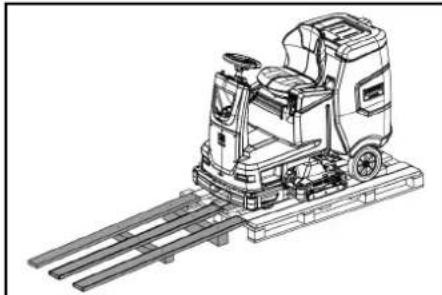

2. Helyezzen rámpát a raklap elé lecsavarozott deszkákkal és éllécekkel, és rögzítse feszítő lemezcsavarokkal.

1. Szerelje be az akkumulátorokat, amennyiben a készüléket akkumulátor nélkül szállították (lásd „Az üzembe helyezés előtt/Akkumulátorok” c. fejezetet).

2. Vigye le a készüléket a raklapról előrefelé (lásd az „Üzem/Hajtás” fejezetet).

Kefék felszerelése

1. A kefék összeszerelését a „Karbantartási munkák” fejezet ismerteti.

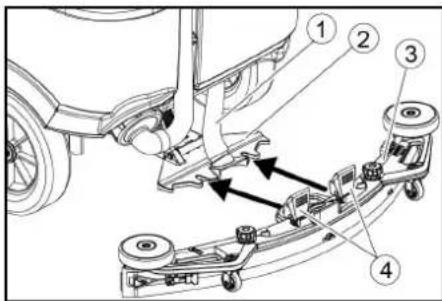

Szívógerenda felszerelése

1. Fordítsa mindkét szorítókart felfelé.

②Szívógerenda felfüggesztés

③Szívógerenda

④Szorítókar

1. Helyezze be a szívógerendát annak befogójába.

2. Fordítsa mindkét szorítókart lefelé.

Akkumulátorok

Ajánlott akkumulátorkészletek

Leírás Rendelési sz.	Térfogat (m3)*	Levegőáramlás (m3/h)**
170 Ah - karbantar-tásmen-tes, AGM	4.039-352.7	2,4 1,0
180 Ah - karbantar-tásmen-tes, Gel	4.039-354.7	3,8 1,6
285Ah - karbantar-tásmen-tes, AGM	4.039-353.7	12,6 5,1

* az akkumulátor töltésére használt helyiség legkisebb térfogata

** az akkumulátor töltésére használt helyiség és a környezet közötti legkisebb levegőáramlás

Akkumulátorok behelyezése és csatlakoztatása

⚠VIGYÁZAT

Akkumulátorok kivétele és behelyezése

A gép instabil állapota

Az akkumulátorok kivétele és behelyezése során ügyeljen a gép stabil helyzetére.

FIGYELEM

Polaritás felcserélése

Vezérlőelektronika tönkremenetele

Az akkumulátor csatlakoztatásakor ügyel- jen a megfelel póluskiosztásra.

FIGYELEM

Mélykisülés

Károsodás veszélye

A készülék üzembe helyezése előtt töltse fel az akkumulátorokat.

1. Engedje le a szennyvizet.
2. Reteszelje ki a szennyvíztartályt, és fordítsa hátra.
3. Helyezze be az akkumulátorokat a ké- szülékbe.

55 85 70 1 2 ① ① ② ② 55

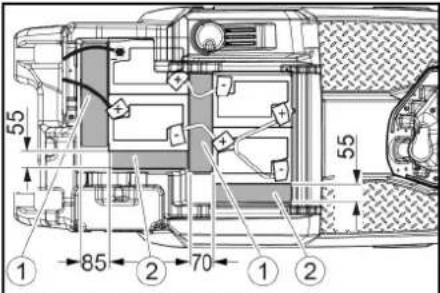

170 Ah, 4.039-352.7

①Távtartó 310x85x70 mm

②Távtartó 240x55x30 mm

85 70 ① ①

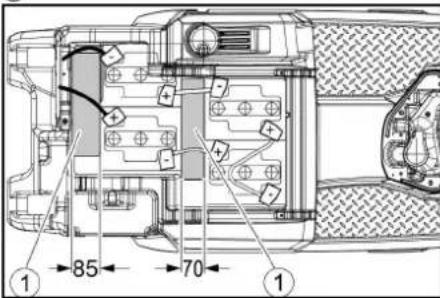

180 Ah, 4.039-354.7

①Távtartó 310x85x70 mm

47 47 47 1 47 1 47 47 47

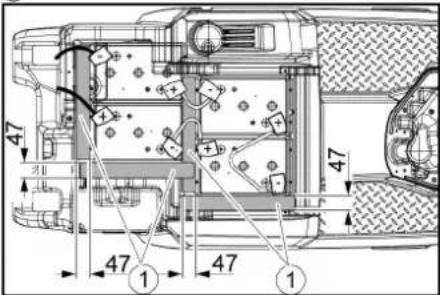

285 Ah, 4.039-353.7

①Távtartó 345x60x47

1. Helyezze a távtartókat a képen látható helyekre az akkumulátor és a készülék közé.

2. Kösse össze a pólusokat az összekötő-kábelekkel.

3. Csatlakoztassa a csatlakozókábelt az akkumulátor még szabad (+) és (-) pólusaira.

Megjegyzés

A 170 Ah 4.039-352.7 akkumulátor-készlet esetében használja a szigetelt póluscsavart és csatlakoztassa a csatlakozókábelt a negatív pólushoz.
7. A készülékoldali akkumulátorcsatlakozót kösse össze az akkumulátoroldali akkumulátorcsatlakozóval.
8. Fordítsa előre a szennyvíztartályt, és zárja be.

Akkumulátor kiszerelése

⚠VIGYÁZAT

Akkumulátorok kivétele és behelyezése A gép instabil állapota

Az akkumulátorok kivétele és behelyezése során ügyeljen a gép stabil helyzetére.

1. Állítsa a biztonsági kapcsolót „0” állásba.
2. Engedje le a szennyvizet.
3. Reteszelje ki a szennyvíztartályt, és fordítsa hátra.
4. Húzza meg az akkumulátorcsatlakozót.
5. Kösse le a kábelt az akkumulátor negatív pólusáról.
6. Kösse le a több kábelt akkumulátorokról.
7. Vegye ki az akkumulátorokat.
8. A használt akkumulátorokat az érvényes előírásoknak megfelelően ártalmatlanítsa.

Üzembe helyezés

Az akkumulátor töltése

⚠ VESZÉLY

A töltőkészülék nem rendeltetésszerű használata

Elektromos áramütés veszélye

Vegye figyelembe a hálózati feszültséget és a készülék ismertető címkéjén megadott biztosításokat.

A töltőkészüléket csak kellően szellőztetett, száraz helyiségben használja.

Az akkumulátor töltésekor gyúlékony gázok keletkeznek

Robbanásveszély

Csak arra alkalmas helyiségben töltse az akkumulátorokat. A helyiség térfogata az akkumulátor típusától függően minimális legyen, és a levegőcsere minimális légáramlású (lásd „ajánlott akkumulátorok”).

FIGYELEM

A töltési folyamat során veszélyes gázok gyülhetnek fel a tartály alatt Robbanásveszély

A karbantartásmentes akkumulátorok töltése előtt hajtsa felfelé a szennyvíztartályt. Az átlagos töltési idő kb. 10-15 óra.

A töltési folyamat során a készülék nem használható.

Megjegyzés

A gép teljes lemerülés elleni védelemmel rendelkezik, tehát ha az akkukapacitás eléri a még megengedett legkisebb mértéket, akkor a kefemotor és a turbina lekapcsol.

1. A készülék közvetlenül a töltőkészülékhez szállítható, ennek során kerülje el az emelkedőket.

Külső töltőkészülék

FIGYELEM

Nem megfelelő töltőkészülék használata Károsodás veszélye

Ne csatlakoztassa a töltőkészüléket a ké- szülékoldali akkumulátorcsatlakozóra. Csak a beépített akkumulátor típusának megfelelő töltőkészüléket használjon. Olvassa el a használati utasítást, és külö- nösen ügyeljen a biztonsági utasítások be- tartására.

Akkumulátor	Kapacitás	Töltőkészülék
4.039-352.7 170	Ah 6.654-436.0
4.039-354.7 180	Ah 6.654-434.0
4.039-353.7 285	Ah 6.654-419.0

1. Reteszelje ki a szennyvíztartályt, és fordítsa hátra.
2. Húzza ki a készülékoldali akkumulátorcsatlakozót.

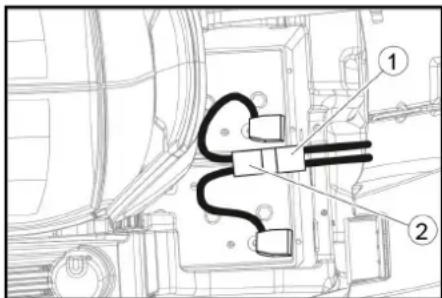

①Akkumulátorcsatlakozó, készülékoldal ②Akkumulátorcsatlakozó, akkumulátoroldal
3. Csatlakoztassa az akkumulátoroldali ak- kumulátorcsatlakozót a töltőkészülékre.
4. Dugja be a töltőkészülék hálózati csatlakozódugóját a csatlakozóaljzatba.
5. Végezze el a töltést a töltőkészülék használati utasításában foglaltak szerint.
6. A készülékoldali akkumulátorcsatlakozót kösse össze az akkumulátoroldali akkumulátorcsatlakozóval.
7. Fordítsa előre a szennyvíztartályt, és zárja be.

Belső töltőkészülék

1. Reteszelje ki a szennyvíztartályt, és fordítsa hátra.
2. Dugja be a belső töltőkészülék hálózati csatlakozódugóját a csatlakozóaljzatba. Az akkumulátor töltöttségi szintje a kezelőfelület kijelzőjén látható.
3. A töltési eljárás befejezéséhez húzza ki a töltőkészülék hálózati dugaszát a fali aljzatból.
4. Hajtsa előre a szennyvíztartályt.

Karbantartásmentes akkumulátorok (nedves akkumulátorok)

⚠ VESZÉLY

A víz feltöltését csak lemerült akkumulá- toron végezze el

Marási sérülés veszélye a savkilépés miatt, ruházat tönkremenetele

Az akkumulátorsav kezelésekor viseljen védőszemüveget, védőruhát és védőkesztyűt.

Tartsa be az előírásokat.

Ha a fröccsenő sav a börre vagy a ruhára kerül, akkor azonnal mossa le bö vízzel.

FIGYELEM

Adalékanyagokat tartalmazó víz használata

Meghibásodott akkumulátorok, szavatos- sági igény elvesztése

Az akkumulátorok feltöltéséhez csak desztillált vagy ioncserélt vizet (EN 50272-T3) használjon.

Ne használjon idegen adalékokat, úgynevezett hatásfokozókat, mivel ez a szavatossági igény elvesztésével jár.

1. A töltési folyamat vége előtt egy órával adja hozzá a desztillált vizet. Ennek során vegye figyelembe a sav szintjét az akkumulátor jelölésének megfelelően. A töltési folyamat végén minden cellában gáznak kell fejlődnie.
2. Távolítsa el a kiömlött vizet. Ehhez hajtsa végre az Ápolás és karbantartás fejezet „Az akkumulátorok tisztítása” szakaszát.

Üzemeltetés

⚠ VESZÉLY

Leeső tárgyak

Sérülésveszély

Ne vezessen a készülékkel olyan területekre, ahol fennáll az esélye, hogy leeső tárgy találja el a kezelőszemélyt.

FIGYELEM

Üzemelés közbeni veszélyes helyzetek Sérülésveszély

Veszély esetén állítsa a biztonsági kapcsolót „0” állásba.

A készülék tolása

A készülék tolásához a féket ki kell engedni.

⚠ VESZÉLY

Balesetveszély

A fék kioldásakor a fék működése tartósan üzemen kívül van.

Azonnal távolítsa el a reteszelésfeloldó érméket, miután befejeződött a tolási folyamat.

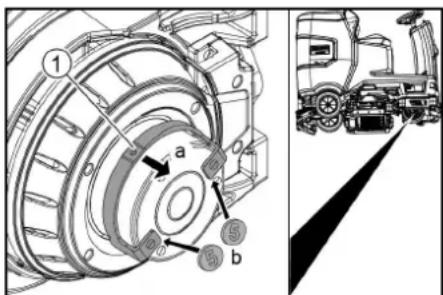

1. Fordítsa el a reteszeléskioldó kart a keréktől, és tartsa meg.

1. Helyezzen be egy érmét a ház és a kar közé a kar mindkét végén.
2. Engedje el a kioldókart.
3. Tolja a készüléket.
4. Távolítsa el mindkét érmét azonnal a to-lási eljárás után.

Ülés beállítása

Magasság beállítása

1. Álljon a készülék mellé.
2. Emelje fel az ülést hátul.
3. Igazítsa az első ülés tartóját a készülék kívánt magassági fokozatához.
4. Engedje le az ülést hátul.

A pozíció beállítása

1. Müködtesse az ülésbeállító kart és mozgassa az ülést a kívánt helyzetbe.
2. Engedje el az ülésbeállító kart és rögzít-se az ülést.

A készülék bekapcsolása

1. Foglaljon helyet a vezetöülésben.
2. Helyezze be az intelligens kulcsot.
3. Állítsa a biztonsági kapcsolót „1” állásba.
4. Fordítsa a programkapcsolót a kívánt funkcióra.
5. Ha az alábbi jelzések egyike megjelenik a kijelzőn, vegye le a lábát a gázpedálról, állítsa a biztonsági kapcsolót „0” helyzetbe, és végezze el a szükséges karbantartási munkákat.

Kijelző Tevékenység
KarbantartásSzívógerenda	Tisztítsa meg a szívóge-rendát.
KarbantartásSeprű	Ellenőrizze a keféket ko-pás tekintetében és tisztít-sa meg.
KarbantartásAblaklehúzó	Ellenőrizze a szívóél kopá-sát és beállítását.
KarbantartásSzennyvízszűrő	Tisztítsa meg a bolyszűrőt.
KarbantartásFrissvízszűrő	Tisztítsa meg a frissvíz-szűrőt.

1. Nyomja meg az információgombot.
2. Nullázza le a megfelelő karbantartás számlálóját (lásd: „Szürke intelligens kulcs/Karbantartási számláló visszaállítása”).

Megjegyzés

Ha nem nullázza a számlálót, akkor a kar- bantartás kijelzője újra megjelenik a készül- lék minden egyes bekapcsolásakor.

Fény bekapcsolása

Nappali menetlámpa

A nappali menetlámpa üzemel, ha a készülék be van kapcsolva.

Oldalvilágítás

Az oldalsó lámpa kigyullad, amint a programkapcsolót tisztítóprogramra állítja.

Ellenőrizze a rögzítőféket

⚠ VESZÉLY

Hibás rögzítőfék

Balesetveszély

Minden egyes müvelet előtt ellenőrizze a rögzítőfék működését sík terepen.

1. Kapcsolja be a készüléket.
2. Fordítsa a menetirány-kapcsolót „elöre” helyzetbe.
3. A programválasztó kapcsolót állítsa a(z) „Szállítás” állásba.
4. Nyomja meg enyhén a gázpedált. A féknek hallhatóan ki kell oldódnia. Sík terepen a készülék el kell kezdjen gurulni.
5. Engedje el a gázpedált.

A féket hallhatóan kell benyomni.

Ha nem ez a helyzet, akkor helyezze a ké- szüléket üzemen kívül, és hívja fel az ügy- félszolgálatot.

Jármű mozgása

⚠ VESZÉLY

Hiányzó fékhatás

Balesetveszély

A készülék használata előtt feltétlenül ellenőrizze a rögzítőfék működését. Soha ne használja a készüléket, ha a rögzítőfék nem működik.

⚠ VESZÉLY

Gondatlan hajtás

Billenésveszély

Menetirányban és a menetirányra merölegesen csak maximum 10% emelkedökre vezessen.

Ne forduljon meg emelkedön vagy lejtön. Haladjon lassan a kanyarokban és nedves talajon.

Kizárólag megerősített alapzaton használja a készüléket.

Megjegyzés

Menet közben a menetirány módosítható. Ez azt jelenti, hogy a tompa foltok többszöri oda-vissza mozgatással polírozhatók.

1. Vegyen fel ülő helyzetet.
2. Helyezze be az intelligens kulcsot.
3. Fordítsa a biztonsági kapcsolót az „1” helyzetbe.
4. A programválasztó kapcsolót állítsa a(z) „Szállítás" állásba.
5. Állítsa be a menetirányt a kezelőpulton lévő iránykapcsolóval.
6. A menetsebességet a gázpedál megnyomásával határozhatja meg.
7. Engedje el a gázpedált. A készülék leáll.

Tülterhelés esetén a trakciós motor kikapcsol. Hibaüzenet jelenik meg a kijelzön. Ha a vezérlés túlmelegszik, az érintett aggregát lekapcsol.

1. Legalább 15 percen át hagyja a készüléket lehülni.
2. Állítsa a programkapcsolót „OFF” állásba, várjon rövid ideig, és állítsa be a kívánt programot.

Frissvíz betöltése

Frissvíz betöltése feltöltési rendszerrel

1. Csatlakoztassa a víztömlöt a feltöltési rendszer csatlakozócsonkjához (a víz maximális hömérséklete 50 °C).
2. Nyissa meg a vízbefolyást.
3. Felügyelje a készüléket, az automatikus töltörendszer megszakítja a vízellátást, ha a frissvíz-tartály megtelt.
4. Zárja el a vízbefolyást.
5. Távolítsa el a víztömlőt.

Frissvíz betöltése

1. Nyissa ki a frissvíz-tartály zárját.
2. Töltse be a (maximum 50 °C-os) friss vizet a töltőcsonk alsó széléig.

Megjegyzés: Feltöltés közben a friss-víztömlő egy kapoccsal a tömlőtartóra csatlakoztatható.

1. Zárja a frissvíz-tartály zárját.

Tisztítószer betöltése

Tisztítószerekkel kapcsolatos tudnivalók

⚠FIGYELMEZTETÉS

Nem megfelelő tisztítószer

Egészségügyi veszély, a készülék károsodása

Csak az ajánlott tisztítószereket használja. Ezektől eltérő tisztítószerek használata esetén az üzemeltető viseli az üzembizton-ság és a balesetveszély megnövekedett kockázatát.

Csak klórmentes, oldószermentes, só- és fluorsavmentes tisztítószereket használjon. Tartsa be a tisztítószereken megadott biztonsági utasításokat.

Megjegyzés

Ne használjon erősen habzó tisztítószereket.

Javasolt tisztítószerek

Alkalmazás Tisztítószer
Vízálló padlók karbantartó tisztítása	RM 746RM 756RM 780
Csillogó felületek (pl. gránit) karbantartó tisztítása	RM 755 es
Ipari padlók alap, közbenső és karbantartó tisztítása	RM 69 ASF
Csiszolt köpadló burkolatok alap- és karbantartó tisztítása	RM 753
Szaniter terület csempéinek karbantartó tisztítása	RM 751
Minden lúgálló (pl. PVC-) padló rétegeltávolítása	RM 752
Linóleumpadlók rétegeltávolítása	RM 754

Tisztítószer betöltése adagolóberendezéssel

Csak DOSE változat:

A tisztítószert adagolóberendezéssel adagolják a tisztítófej felé áramló frissvízhez.

1. Reteszelje ki a szennyvíztartályt, és fordítsa hátra.
2. Töltse fel a tisztítószeres kannát tisztító- szerrel.
3. Hajtsa előre a szennyvíztartályt.

Megjegyzés

Az adagolóberendezéssel legfeljebb 3% tisztítószert adható a vízhez. Nagyobb mennyiség hozzáadása esetén a tisztítószert a frissvíz-tartályba kell tenni.

A tisztítószer betöltése a frissvíz- tartályba

1. A tisztítószert töltse be a frissvíz-tartályba.

Megjegyzés: A frissvíz-tartály töltőnyí- lásának fedele használható a tisztító- szer mennyiségének kimérésére. A fedél belső oldalán egy skála található.

A paraméterek beállítása

1. Állítsa a programkapcsolót a kívánt tisz-títóprogramra.
2. Forgassa az információgombot, amíg a kívánt paraméter meg nem jelenik.
3. Nyomja meg az információgombot. A beállított érték villog.
4. Az információgomb elforgatásával állít- sa be a kívánt értéket.
5. Az információgomb megnyomásával erősítse meg a megváltoztatott beállítást, vagy várjon, amíg a beállított érték 10 másodperc után automatikusan elfogadásra kerül.

Sárga intelligens kulcs

A sárga intelligens kulcs engedélyezi a tisz-títási feladathoz szükséges funkciókat.

A különféle tisztítóprogramok paraméterei előre be vannak állítva a készüléken. A sárga intelligens kulcs jogosultságától függően módosíthatók az egyes paraméterek.

A paraméterek beállításához használt szövegek teljesen egyértelműek.

„FACT” paraméter (csak R tisztítófej esetén áll rendelkezésre):

• „Fine Clean”: Alacsony kefefordulatszám a porcelánfelület szürke bevonatának eltávolításához.
• „Whisper Clean”: Közepes kefefordulatszám karbantartó tisztításhoz, alacsony zajszint mellett.
• „Power Clean”: Nagy kefefordulatszám polírozáshoz, kristályosításhoz és sepréshez.

Szívógerenda beállítása

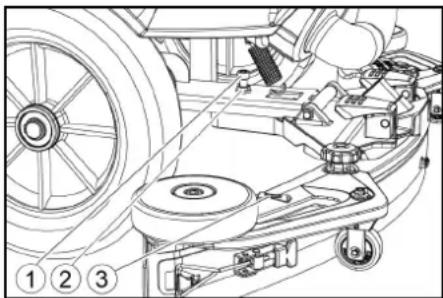

Dölés beállítása

A dölést úgy kell beállítani, hogy a szívógerenda szívóélei teljes hosszukban egyenletesen nyomódjanak a talajhoz.

1. Helyezze a készüléket sík, nem lejtős felületre.
2. Fordítsa a programkapcsolót „Szívás” állásba.
3. Vigye egy kissé előre a készüléket.
4. Olvassa el a vízmértéket.

①Csavar
② Anya
③Vízmérték

1. Lazítsa meg az anyát.
2. Állítsa be a csavart úgy, hogy a szintjel- ző a két vonal között legyen.
3. Húzza meg az anyát.
4. Az új beállítás ellenőrzéséhez mozgassa a készüléket kicsit előrefelé. Ha szükséges, ismételje meg a beállítási folyamatot.
5. Fordítsa a programkapcsolót „OFF” állásba.

Magasság beállítása

A magasság beállítása befolyásolja a szívóél meghajlását a talajjal való érintkezés során.

Megjegyzés

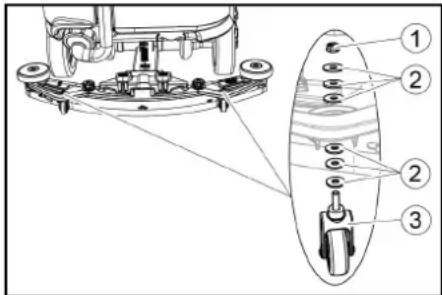

Alapbeállítás: 3 alátét a szívógerenda felett, 3 alátét alatta.

Egyenetlen talaj: 5 alátét a szívógerenda felett, 1 alátét alatta.

Nagyon sima talaj: 1 alátét a szívógerenda felett, 5 alátét alatta.

1. Csavarja le az anyát.

③Távtartógörgő tartóval

1. Helyezze a kívánt számú alátétet a szí- vógerenda és a távtartógörgő közé.
2. A többi alátétet helyezze a távtartógörgő fölé.
3. Csavarja fel és húzza meg az anyacsavart.
4. Ismételje meg a müveletet a második távtartógörgön.

Megjegyzés

Állítsa mindkét távtartógörgőt azonos ma- gasságra.

Lehúzó beállítása

A lehúzókat csak a D tisztítófejen kell beál-lítani.

1. Állítsa be a lehúzókat a beállító kerék elforgatásával úgy, hogy a lehúzó érintkezzen a talajjal.
2. Forgassa a beállító kereket további 1 fordulattal lefelé.

Tisztítás

1. Üljön le az ülésre.
2. Helyezze be az intelligens kulcsot.
3. Állítsa a biztonsági kapcsolót „1” állásba.
4. Állítsa a menetiránykapcsolót előremenetre.
5. Állítsa a programkapcsolót a kívánt tisztító-programra.
6. A sebességet a gázpedállal határozhatja meg.
7. A kormánykerékkel válassza ki a menetirányt.
8. Haladjon végig a tisztítandó területen.

Az oldalsó súrolóelem megkönnyíti a szélek közelében végzett munkát.

Megjegyzés

Az oldalsó súrolóelem nem aktív a polírozó és porszívózó tisztítási programokban.

1. Működtesse az oldalsó súrolóelem kapcsolóját.

Az oldalsó súrolóelem aktiválva van.

1. Az oldalsó súrolóelemmel végzett munka befejezéséhez állítsa az oldalsó súrolóelem kapcsolóját „0” állásba.

Az üzem befejezése

Tisztítás befejezése

1. Állítsa a programkapcsolót Hajtásra.
2. Haladjon egy rövid szakaszt. A készülék felszívja a maradék vizet.
3. Fordítsa el a nyomásszabályozót „OFF” állásba.
4. Távolítsa el az intelligens kulcsot.
5. Szükség esetén töltse fel az akkumulátort.

Szennyvíz nem szakszerű ártalmatlanítása

Környezetszennyezés

Vegye figyelembe a szennyvízkezelésre vonatkozó helyi előírásokat.

Megjegyzés

Ha a szennyvíztartály megtelt, egy úszó megszakítja a szívóáramot a szennyvíztartály túltöltődésének megakadályozása érdekében. Ilyenkor engedje le a szennyvizet.

1. Vegye ki a szennyvízleeresztő tömlőt a tartóból, és nyissa ki a leeresztő tömlő fedelét.

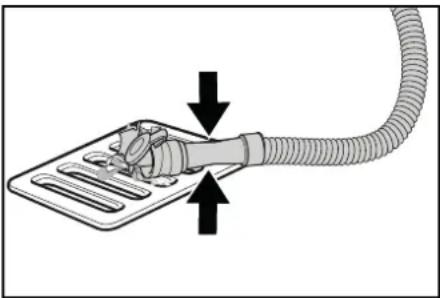

1. Nyomja össze a tömlő végét, és engedje a leeresztő berendezés fölé.
2. A szennyvízsugár erősségét a tömlő végének összenyomásával szabályozhatja.
3. Töltse fel tiszta vízzel a szennyvíztartályt.
4. Csukja be a lefolyócső fedelét.
5. Nyomja vissza a szennyvíztömlőt a ké- szüléken lévő tartóba.

Szennyvíztartály-öblítőrendszer (opció)

1. Vegye ki a szennyvízleeresztő tömlőt a tartóból, és nyissa ki a leeresztő tömlő fedelét.
2. Zárja le a szennyvíztartály fedelét.
3. Csatlakoztasson egy vízbevezető tömlőt a szennyvíztartály öblítőrendszerének vízcsatlakozásához.
4. Nyissa ki a vízellátást, és öblítse át a szennyvíztartályt kb. 30 másodpercig.
5. Ha szükséges, ismételje az öblítési folyamatot 2–3 alkalommal.
6. Zárja el a vízbefolyást.
7. válassza le a vízbeviteli tömlőt a készülékről.
8. Zárja el a szennyvízleeresztő tömlöt és nyomja be a tartóba.

Durvaszennyeződés-tartály leürítése

1. Emelje fel a durvaszennyeződés-tartályt, és húzza ki.
2. Ürítse ki a durvaszennyeződés-tartályt.
3. Helyezze vissza a durvaszennyeződés- tartályt.

Frissvíz leeresztése

1. Nyissa ki a frissvíz-tartály zárját.
2. Engedje le a frissvizet.
3. Tisztítsa meg a szüröt.
4. Helyezze fel a frissvíz-tartály zárját.

Készülék leállítása

1. Fordítsa el a nyomásszabályozót „OFF” állásba.
2. Távolítsa el az intelligens kulcsot.
3. Biztosítsa a készüléket elgurulás ellen.

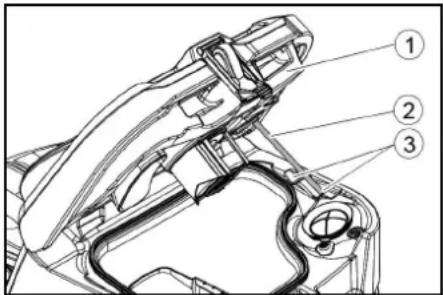

4. Nyissa ki a szennyvíztartály fedelét és rögzítse a kitámasztóval, hogy a szennyvíztartály kiszáradjon. Ehhez fordítsa le a kitámasztót, és a fedél lehajtása során helyezze az alsó végét a kívánt szintre.

①Szennyvíztartály fedele
②Kitámasztó
③Fokozat
5. Szükség esetén töltse fel az akkumulá- tort.

Szürke intelligens kulcs

A szürke intelligens kulcs a felügyelő személyzet számára bővített jogosultságot és beállítási lehetőségeket biztosít.

1. Helyezze be az intelligens kulcsot.
2. Az információgomb elforgatásával válassza ki a kívánt funkciót.

Szállítási út

1. A programválasztó kapcsolót állítsa a(z) „Szállítás” állásba.
2. Nyomja meg az információgombot.

A(z) Szállítás menü támogatja a következő funkciók használatát:

• Maximális sebesség beállítása
- Üzemóra számláló megjelenítése
• Karbantartási számláló törlése
• A szoftver verzióinak megjelenítése
• R vagy D tisztítófej beállítása
- A sebességfüggő vízadagolás be-/ki-kapcsolása
- Leállítási késleltetés időtartamának beállítása
- Nyelv beállítása
- Kulcskezelés
- Beépítő készletek be-/kikapcsolása
• Gyári beállítás aktiválása

Maximális sebesség

Használja a(z) „Max. sebesség” menüt a maximális sebesség korlátozására.

1. Az Infó gombot forgassa, míg a kijelzón megjelenik a(z) „Max. sebesség” üzenet.
2. Nyomja meg az információgombot.
3. Forgassa az információgombot, amíg a kívánt maximális sebesség meg nem jelenik.
4. Nyomja meg az információgombot.

Megjegyzés

Az üzemi sebesség nem haladhatja meg a beállított maximális sebességet.

Karbantartási számláló lenullázása

Ha elvégezte a kijelzön látható karbantartási munkát, akkor ezt követően vissza kell állítani a megfelelő karbantartási számlálót.

1. Fordítsa az Infó gombot, míg a készülék ki-jelzi a(z) „Vízadagolás üzem” üzenetet.
2. Nyomja meg az információgombot. Megjelennek a számlálók.
3. Forgassa el az információgombot, míg a törlendő számláló kiemelésre kerül.
4. Nyomja meg az információgombot.
5. Fordítsa el az Infó gombokat és jelölje ki a(z) „Igen” lehetőséget.
6. Nyomja meg az információgombot. A számláló törlődik.

A tisztítófej beállítása

1. Az Infó gombot forgassa, míg a menüben megjelenik a(z) „Seprű” üzenet.
2. Nyomja meg az információgombot.
3. Forgassa el az információgombot, amíg a beépített tisztítófej típusa megjelölésre kerül.
4. Nyomja meg az információgombot.

$$ " R o l l" = R t i s z t i t ó f e j $$

$$ " \text { Disc }" = D \text { tisztitófej } $$

Sebességfüggő víz adagolás

Ha a sebességfüggő vízadagolás be van kapcsolva, a kefenedvesítés a sebességgel arányosan változik.

A víz adagolását emellett az adott tisztítási program beállítása (0–100%) is befolyásolja.

A sebességfüggő vagy állandó vízada-golás beállítása:

1. Az Infó gombot forgassa, míg a kijelzőn megjelenik a(z) „Vízadagolás üzem” üzenet.
2. Nyomja meg az információgombot.
3. Forgassa el az információgombot, amíg a kívánt funkció megjelölésre kerül.
4. Nyomja meg az információgombot.

Leállítási késleltetés időtartama

1. Fordítsa az Infó gombot, míg a kijelzón megjelenik a(z) „Centrif.leáll.idő” menüpont.
2. Nyomja meg az információgombot.
3. Forgassa el az információgombot, amíg a kívánt szerelési csoport kerül megjelölésre.
4. Nyomja meg az információgombot.
5. Forgassa el az információgombot, amíg a kívánt leállítási késleltetési idő meg nem jelenik.
6. Nyomja meg az információgombot.

Nyelv beállítása

1. Fordítsa az Infó gombot, míg a kijelzón megjelenik a(z) „Nyely” menüpont.
2. Nyomja meg az információgombot.
3. Forgassa el az információgombot, amíg a kívánt nyely kerül megjelölésre.
4. Nyomja meg az információgombot.

Kulcskezelés

A(z) „KIK-k” tartalmazza a sárga intelligens kulcsokkal kapcsolatos jogosultságokat és támogatja a kijelző nyelvének beállítását.

1. Helyezze be a szürke intelligens kulcsot.

2. Fordítsa az Infó gombot, míg a kijelző megjelenik a(z) „KIK-k” menüpont.

3. Nyomja meg az információgombot.

4. Távolítsa el a szürke intelligens kulcsot, és helyezze be a testreszabandó sárga intelligens kulcsot.

5. Az információgomb elforgatásával válassza ki a módosítani kívánt menüelemet.

6. Nyomja meg az információgombot.

7. Az információgomb elforgatásával válassza ki a menüpont beállítását.

8. A menüpont megnyomásával erősítse meg a beállítást.

9. Az információgomb elforgatásával válassza ki a következő módosítandó menüpontot.

10. Végezze el az összes szükséges beállítást, majd fordítsa el az Infó gombot és nyissa meg a(z) „Megerősítés” menüt.

11. Nyomja meg az információgombot. A jogosultságok mentésre kerülnek.

Beépítő készletek be-/kikapcsolása

1. Forgassa el az információgombot, amíg a kívánt beépítő készlet meg nem jelenik a kijelzön.
2. Nyomja meg az információgombot.
3. Forgassa el az információgombot, amíg meg nem jelenik a beépítő készlet kívánt funkciója.
4. Nyomja meg az információgombot.

Gyári beállítás

Az összes tisztítási paraméter gyári beállítása visszaáll.

1. Fordítsa el az Infó gombot és jelölje ki a(z) „Gyári beállítások” menüpontot.

2. Nyomja meg az információgombot.

3. Fordítsa el az Infó gombot és jelölje ki a(z) „Igen” lehetőséget.

4. Nyomja meg az információgombot.

Tisztítási programok paramétereinek beállítása

A tisztítási programok paraméterei másik beállítás választáság aktívak maradnak.

1. Állítsa a programkapcsolót a kívánt tisz-títóprogramra.
2. Nyomja meg az információgombot. Megjelenik az első beállítható paraméter.
3. Nyomja meg az információgombot A beállított érték villog.
4. Az információgomb elforgatásával állít-sa be a kívánt értéket.
5. Az információgomb megnyomásával erősítse meg a megváltoztatott beállítást, vagy várjon, amíg a beállított érték 10 másodperc után automatikusan elfogadásra kerül.
6. Az információgomb elforgatásával válassza ki a következő paramétert.
7. Az összes óhajtott paraméter kijelölése után fordítsa el az Infó gombot, míg a készülék kijelzi a(z) „Kilépés” menüpontot.
8. Nyomja meg az információgombot. Kilép a menüböl.

Szállítás

⚠ VESZÉLY

Haladás emelkedön

Sérülésveszély

Feltöltéshez és leeresztéshez csak a maximálisan engedélyezett mértékű emelkedőkön működtesse a készüléket (lásd a „Műszaki adatok” fejezetet).

Haladjon lassan.

⚠VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás során ügyeljen a készülék súlyára.

1. Felszerelt D tisztítófej esetén távolítsa el a tárcsakeféket a kefefejról.

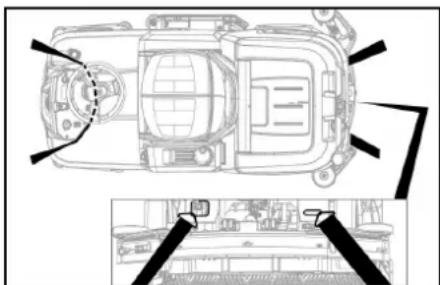

2. Jármüben történő szállítás esetén a készüléket a mindenkor hatályos irányelvek szerint biztosítsa csúszás és felborulás ellen.

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Raktározás során ügyeljen a készülék súlyára.

FIGYELEM

Fagy

A készülék tönkremehet a megfagyó víztől A vizet teljesen ürítse le a készülékből.

A készüléket fagymentes helyen tárolja.

• Ezt a készüléket csak belső terekben szabad tárolni.
• Hosszú ideig történő tárolás előtt teljesen töltse fel az akkumulátorokat.
• Tárolás közben legalább havonta töltse fel teljesen az akkumulátorokat.

Apolás és karbantartás

⚠ VESZÉLY

Nem szándékosan beinduló készülék

Sérülésveszély, áramütés veszélye Fordítsa a programkapcsolót „OFF” állásba.

A készüléken végzett összes munka előtt húzza ki az intelligens kulcsot.

Húzza ki a töltőkészülék hálózati csatlakozódugóját.

Húzza ki az akkumulátor csatlakozóját.

- Eressze le és ártalmatlanítsa a szenny-vizet és a friss vizet.

Karbantartási időközök

Minden használat után

FIGYELEM

Szakszerütlen tisztítás

Károsodás veszélye.

Ne fröcskölje a készüléke vízzel.

Ne használjon agresszív tisztítószereket.

Az egyes karbantartási munkák részletes ismertetését lásd a „Karbantartási munkák” fejezetet.

• Engedje le a szennyvizet.
• Öblítse ki tiszta vízzel a szennyvíztartályt.

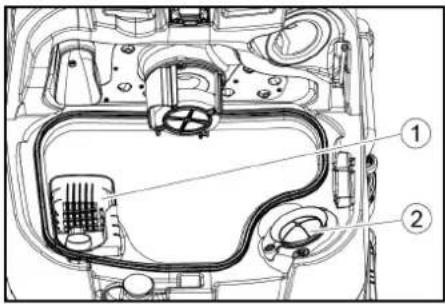

• Tisztítsa meg a durva szennyszüröt.
• Csak R tisztítófej: Vegye ki a durvaszennyeződés-tartályt, és ürítse ki.
• Készülék nedves, enyhe mosólüggal átitatott ronggyal tisztítsa meg.
• Tisztítsa meg a szívóéleket, ellenőrizze a kopást, és szükség esetén cserélje ki.
• Tisztítsa meg a lehúzókat, ellenőrizze a kopást, és szükség esetén cserélje ki.
• Tisztítsa meg a keféket, ellenőrizze a kopást, és szükség esetén cserélje ki.

• Töltse fel az akkumulátort.

• Ha a töltöttségi szint 50% alá csökken, akkor töltse fel teljesen az akkumulátort, közben ne szakítsa meg a töltési folyamatot.

• Ha a töltöttségi szint 50% fölött van, akkor csak abban az esetben töltse fel az akkumulátort, ha a készülék következő használatához teljes feltöltöttség szükséges.

Hetente

- Gyakori üzemeltetés esetén az akkumulátort legalább hetente egy alkalommal és megszakítás nélkül fel kell tölteni.

Havonta

Az egyes karbantartási munkák részletes leírását lásd a „Karbantartási munkák” fejezetet.

• Ideigleinesen leállított készülék: Végezze el az akkumulátor kiegyenlítő töltését.
• Ellenőrizze az akkumulátor pólusainak oxidációját, szükség esetén kefével távolítsa el az oxidálódott réteget. Elle-nőrizze a csatlakozó kábel feszességét.
• A szennyvíztartály és a fedél közötti tömítéseket tisztítsa meg, ellenőrizze a tömítést, szükség esetén cserélje ki azokat.
• Ürítse le a frissvíz-tartályt és mossa ki a lerakódásokat.

• Tisztítsa meg a frissvíz-szűrőt.

• Karbantartásmentes akkumulátorok esetében ellenőrizze a cellákban a sav sürűségét.

• Csak R tisztítófej: Tisztítsa meg a kefealagutat.

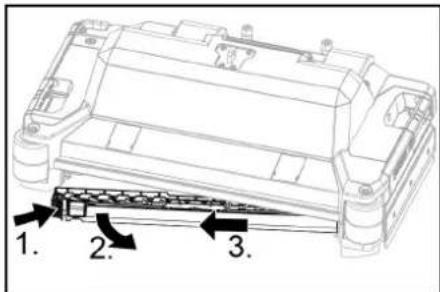

• Csak R tisztítófej: Tisztítsa meg a tisztítófej vízelosztórúdját.
• Ha hosszabb ideig nem használják a készüléket, akkor teljesen feltöltött akkumulátorokkal tárolja el. Az akkumulátorokat ebben az esetben legalább havonta teljesen töltse fel.

Évente

- Az előírt felülvizsgálatot az ügyfélszolgálattal végeztesse el.

Biztonsági felülvizsgálat / Karbantartási szerződés

Kereskedőjével megállapodhatnak egy rendszeres biztonsági felülvizsgálatban vagy köthetnek egy karbantartási szerződést. Javasoljuk, hogy kérjen tanácsot.

Karbantartási munkálatok

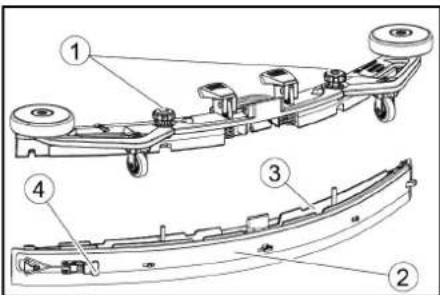

Szívóélek megfordítása vagy cseréje Ha a szívóélek elhasználódtak, akkor meg kell fordítani vagy ki kell cserélni azokat. A szívóajkak háromszor elfordíthatók, amíg mind a 4 él el nem kopik.

1. Vegye le a szívögerendát.
2. Tekerje ki a csillagfogantyút.

①Csillag markolat
②Rögzítőszalag
③ Szívógerenda belső része
④Feszítőzár

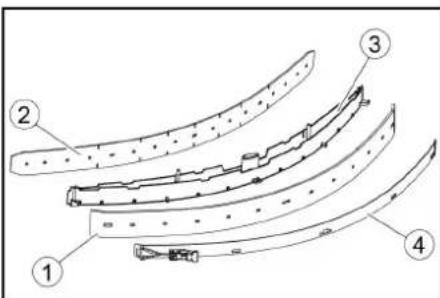

1. Húzza ki a szívógerenda belső részét.
2. Nyissa ki a feszítőzárat.
3. Távolítsa el a rögzítőszalagot.
4. Válassza le a szívóéleket a belső rész-röl.

②Támasztóbak
③ Szívógerenda belső része
④Rögzítőszalag

1. Nyomja a megfordított vagy új szívóéleket a szívógerenda belső részének bütykeire.
2. Helyezze fel a rögzítőszalagot.
3. Tolja be a szívógerenda belső részét a felső részbe.
4. Tekerjen be és húzza meg erösen a csillagfogantyút.

Durva szennyszürő tisztítása

1. Nyissa ki a szennyvíztartály fedelét.

1. Felfelé emelve húzza le a durva szennyszüröt.
2. Folyó víz alatt öblítse ki a durva szennyszüröt.
3. Helyezze be a durva szennyszüröt a szennyvíztartályba.

Úszó és a bolyhszűrő tisztítása

1. Nyissa ki a szennyvíztartály fedelét.

①Úszó
②úszókapcsoló
③Bolyhszürö
2. Öblítse ki az úszót tiszta vízzel.
3. Öblítse ki az úszókapcsolót tiszta vízzel.
4. Távolítsa el és tisztítsa meg a leeresztő csavart.

Tárcsakefe cseréje

Megjegyzés

Cserélje ki a tárcsakeféket, amikor a sörte hossza elérte a 10 mm-t.

1. Emelje fel a tisztítófejet.
2. Nyomja le a kefecsere pedálját.
3. Húzza ki a tárcsakefét oldalra a tisztító-fej alól.
4. Tartsa a tisztítófej alá az új tárcsakefét, majd nyomja felfelé és pattintsa be.

Kefehengerek cseréje

Megjegyzés

Cserélje ki a kefehengereket, amikor a sörte hossza elérte a 10 mm-t.

1. Emelje meg a tisztítófejet.
2. Húzza ki a kefecserélő fogantyút.

①Kefecserélő fogantyú
②Csapágyfedél lehúzóval
③ Kefehenger

1. Távolítsa el a csapágyfedelet a lehúzóval együtt.
2. Húzza ki a kefehengert.
3. Helyezze be az új kefehengert, és köz- pontosítsa a menesztőn.

①Menesztö
②Hajlítótüske
6. Szerelje be a csapágyfedelet a lehúzóval.

Megjegyzés

Bizonyosodjon meg arról, hogy a kefehenger a hajlítótüskén, és nem a Hajlítótüske alatt található.
7. A kefecserélő fogantyút fordítsa felfelé és pattintsa be.
8. Ismételje meg az eljárást az ellenkező oldalon.

Az oldalsó súrolóelem keféjének (opció) cseréje

1. Nyomja lefelé a kefecsere karját.

①Oldalsó súrolóelem keféje
②Kefecsere karja

A kefe kiesik a tartóból.

1. Tartsa az oldalsó súrolóelem alá az új kefét, majd nyomja felfelé és pattintsa be

Frissvíz-szűrő tisztítása

1. Engedje le a frissvizet (lásd a „Frissvíz ürítése” fejezetet).
2. Csavarozza le a frissvíz-tartály zárját.

①Frissvíz-szűrő
②Frissvíz-tartály zárja

1. Húzza ki a frissvíz-szűrőt, majd öblítse le tiszta vízzel.
2. Húzza ki a frissvíz-szűrőt, majd öblítse le tiszta vízzel.
3. Helyezze be a frissvíz-szüröt.
4. Helyezze fel a frissvíz-tartály zárját.

Megjegyzés: Ügyeljen arra, hogy a zár meghúzását követően a tömlőcsatlakozó a frissvíz-tartály zárjának legalsó pontjában helyezkedjen el.

Vízelosztórúd tisztítása

1. Nyomja a reteszelés feloldó billentyüt a nyíl irányába és tartsa ott.

1. 2. 3.

1. Forgassa előre a vízelosztórudat.
2. Hosszanti irányban húzza ki a vízelosztórudat.
3. Tisztítsa meg a vízelosztórudat.
4. Helyezze vissza a vízelosztórudat a tisz- títófejbe, és pattintsa be a reteszt.

Az akkumulátorok tisztítása

1. Viseljen védőszemüveget, védőruhát és védőkesztyűt.
2. Az akkumulátor celladugóit tartsa zárva.
3. Vegye ki az akkumulátorokat.
4. Az akkumulátorok műanyag részeit és az akkumulátortartót csak vízzel vagy vízzel átitatott tisztítókendővel, adalékanyagok nélkül tisztítsa.
5. Tisztítás után száritsa meg a felületeket.
6. Szerelje vissza az akkumulátorokat.

Karbantartási számláló lenullázása

Ha elvégezte a kijelzön látható karbantartási munkát, akkor ezt követően vissza kell állítani a megfelelő karbantartási számlálót.

Megjegyzés

A karbantartási számlálók visszaállítását a „Szürke intelligens kulcs” fejezet ismerteti.

Segítség üzemzavarok esetén

⚠ VESZÉLY

A készülék véletlenül elindulhat

A készüléken dolgozó emberek megsérülhetnek.

Minden munkavégzés előtt húzza ki a ké- szülékből az intelligens kulcsot.

Mielőtt bármilyen munkát végez, húzza ki a belső töltőkészülék hálózati csatlakozóját az aljzatból.

Mielött bármilyen munkát végezzen, húzza ki az akkumulátor csatlakozóját.

1. Engedje le a szennyvizet.
2. A maradék frissvizet engedje le.

Megjegyzés

Ha a hibát az alábbi útmutatással nem lehet megoldani, vegye fel a kapcsolatot az ügyfélszolgálattal.

Üzemzavarok kijelzéssel

Ha a megjelenített hiba nem szerepel a következő listában, tegye a következőket:

1. Fordítsa a programkapcsolót „OFF” állásba.
2. Várjon 10 másodpercet.
3. Állítsa a programkapcsolót az előző funkcióra.
4. Ha a hiba továbbra is jelentkezik, értesítse az ügyfélszolgálatot.

Üzemzavar Elhárítás
Frissvíztartály üres! 1. A frissvíz-tartály utántöltése
Vízszelep blokkolva 1. A programkapcsolót állítsa „OFF” állásba.2. Várjon 10 másodpercet.3. Állítsa a programkapcsolót a kívánt programra.
Főseprű túlterhelve!	1. Csökkentse a kefék felületi nyomását.
Blokkolt főseprű	1. Ellenőrizze, hogy nem blokkolja-e idegen test a keféket, adott esetben távolítsa el azt.2. A programkapcsolót állítsa „OFF” állásba.3. Várjon 10 másodpercet.4. Állítsa a programkapcsolót a kívánt programra.
Oldalseprű túlterh.!	1. Csökkentse az oldalsó súrolóelem keféjének felületi nyomását.
Blokkolt oldalseprű	1. Ellenőrizze, hogy nem blokkolja-e idegen test a kefét, adott esetben távolítsa el azt.2. A programkapcsolót állítsa „OFF” állásba.3. Várjon 10 másodpercet.4. Állítsa a programkapcsolót a kívánt programra.

Üzemzavar Elhárítás
Szennyvíztart. tele! 1. Ürítse ki	a szennyvíztartályt.
Hajtómotor túlterh.! 1. Az emel	kedés túl magas.a Tisztítási üzem esetén: Szakítsa meg a tisztítást.b Szállításkor: Keressen egy alacsonyabb emelkedésű utat.
Blokkolt hajtómotor!	Ellenőrizze a kerekeket elakadás tekintetében, távolítsa el az idegen tárgyakat.A programkapcsolót állítsa „OFF” állásba.Ha a trakciós motor túlmelegedett, hagyja lehülni legalább 15 percig, egyébként várjon 10 másod-percet.Állítsa a programkapcsolót a kívánt programra.
Akku.tölt.alacsony!	A programválasztó kapcsolót állítsa a(z) Szállításállásba.Vezesse a készüléket közvetlenül a töltőkészülékhez (vagy belső töltővel a konnektorhoz). Kerülje az emelkedőket.Töltse fel az akkumulátort.
Akkumulátor lemerült!	A programválasztó kapcsolót állítsa a(z) Szállításállásba.Vezesse a készüléket a legrövidebb úton a töltőkészülékhez (vagy belső töltő esetén a dugaszoló aljzathoz). Kerülje az emelkedőket.Töltse fel az akkumulátort.
Ülésérintk.zárása	Rövid időre tehermentesítse a vezetőülést, hogy a vezérlés ellenőrizhesse az ülésérintkező kap-csoló működését.
Bekapcsolás! 1. Állítsa a biztonsági kapcsolót „1” állásba.
Gép újraüzembehely.! 1. A pro	gramkapcsolót állítsa „OFF” állásba.Várjon 10 másodpercet.Állítsa a programkapcsolót a kívánt programra.
Fojtószelep kioldásal 1. Engedje el a gázpedált.

Üzemzavarok a kijelzőn való kijelzés nélkül

Üzemzavar Elhárítás
A készülék nem indítható	1. Foglaljon helyet az ülésben.2. A biztonsági kapcsoló bekapcsolása előtt vegye le a lábát a gázpedálról.3. Fordítsa a biztonsági kapcsolót az „1” helyzetbe.4. Ellenőrizze és szükség esetén töltse fel az akkumulátorokat.5. A programkapcsolót állítsa „OFF” állásba.6. Várjon 10 másodpercet.7. Állítsa a programkapcsolót a kívánt programra.8. Ha lehetséges, a készüléket csak sík talajon vezesse.9. Adott esetben ellenőrizze a rögzítőféket.Ha a hiba ennek ellenére jelentkezik, értesítse az ügyfélszolgálatot.
A készülék nem közlekedik tovább, a kijelzőn kijelzett üzenet: „Akkumulátor leme-rült!”	1. A programkapcsolót állítsa „OFF” állásba.2. Várjon 10 másodpercet.3. A programválasztó kapcsolót állítsa a(z) „Szállítás” állásba.4. Hajtson a töltőállomáshoz.5. Ha a készülék továbbra sem működik, töltse fel az akkumulátort a helyszínen, vagy oldja ki a féket (lásd a „Készülék üzemelése/tolása” című részt), és tolja a készüléket a töltőállomáshoz.
Indításkor és leállításkor a ké-szülék egyenetlenül mozog (rángatózik).	1. Rögzítse a féket (lásd a „Készülék üzemelése/tolása” részt).
Nem elegendő a vízmennyi-ség	1. Ellenőrizze a frissvíz szintjét, ha szükséges, töltse fel teljesen a tartályt, hogy távozhasson a levegő.2. Távolítsa el és tisztítsa meg a frissvíz-szűrőt.3. Helyezze be a szűrőt, és csavarja fel a kupakot.4. Csak R tisztítófej: Húzza le a tisztítófej vízelosztórúdját.5. Csak R tisztítófej: Tisztítsa meg a vízcsatornát.6. Ellenőrizze a tömlők esetleges eltömödését, szükség esetén tisztítása meg azokat.
A frissvíz tartály kézi ürítését követően a frissvíz kijelző helytelen töltési szintet mutat	1. Üzemeltesse a készüléket. Üzemeltetés közben a tömlőrendszer légtelenítésre kerül, és a töltött-ségi szint értéke korrigálódik.
A szintjelző oszlop villog, a kijelzőn megjelenik a(z) „Frissvíztartály üres!” üzenet	1. Töltse fel a frissvíztartályt.
Túl alacsony a szívóteljesítmény	A szennyvíztartály és a fedél közötti tömítéseket tisztítsa meg, ellenőrizze a tömítést, szükség esetén cserélje ki azokat.Ellenőrizze a bolyhszűrő esetleges szennyeződését, szükség esetén tisztítsa meg.Tisztítsa meg a szívógerenda szívóélei, adott esetben fordítsa meg vagy cserélje ki azokat.Csukja be a szennyvízleeresztő tömlő fedelét.Zárja le a szennyvíztartály-öblítőrendszer fedelét.Ellenőrizze a szívótömlő esetleges eltömódését, szükség esetén tisztítása meg a tömlőt.Ellenőrizze a szívótömlő tömítését, szükség esetén cserélje ki.Ellenőrizze a szívógerenda beállítását.
Nem megfelelő a tisztítási eredmény	Állítsa be a tisztítási feladathoz illő tisztítási programot.A tisztítási feladathoz használjon megfelelő kefét.A tisztítási feladathoz használjon megfelelő tisztítószert.Csökkentse a sebességet.Allítsa be a felületi nyomást.Allítsa be a lehúzókat.Ellenőrizze a kefe kopását, szükség esetén cserélje ki azokat.Ellenőrizze a vízkivitelt.
A kefék nem forognak 1. Csökkentse a felületi nyomást.Ellenőrizze, hogy nem blokkolja-e idegen test a keféket, adott esetben távolítsa el azt.Ha a motor túlterhelt, hagyja, hogy a motor lehüljön.A programkapcsolót állítsa „OFF” állásba.Várjon 10 másodpercet.Allítsa a programkapcsolót a kívánt programra.Ellenőrizze, hogy az eszköz dugója be van-e dugva a készülék tisztítófejébe.
A készülék nem fékez	Fordítsa vissza a fék kioldását (lásd „Üzem/A készülék tolása”).
A szennyvízelvezető tömlő el-dugult	Nyissa ki az adagolóberendezés fedelét a leeresztő tömlőn.Húzza le a szívótömlőt a szívógerendáról, és zárja le kézzel.Allítsa a programkapcsolót „szívás” állásba.Az eltömódés a leeresztőcsőből a szennyvíztartályba szívódik.
A Dose tisztítószeradagolás nem működik	Csak Dose változat: Hívja az ügyfélszolgálatot.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális fel- tételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garancia- időn belül díjmentesen orvosoljuk, amen- nyiben anyag-, illetve gyártási hibáról van

szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A címet lásd a hátoldalon)

Tartozékok

Tisztítófej tartozék kefehengerekkel

A: Csomagolási egység, B: A készülék által megkövetelt mennyiség

Megnevezés R 65	Alkatrész sz.	R 75 Alkatrész sz.	Leírás A B
Kefehenger, piros (közepes, standard)	4.035-604.0	4.035-605.0	Erősen szennyezett padlók karbantartó tisztítására.	1	2
Kefehenger, fehér (puha)	6.907-770.0	6.907-771.0	Érzékeny padlók polírozásához és karbantartó tisztításához.	1	2
Kefehenger, narancssárga (magas/alacsony)	6.907-726.0 6	907-730.0 Szerkezeti padlók (biztonsági lapok stb.) súrolásához. 1 2
Kefehenger, zöld (kemény)	6.907-727.0	6.907-731.0	Az erősen szennyezett padlók alaptisztításához és (pl.viasz, akrilátok) felületkezeléséhez.	1	2
Kefehenger, fekete (nagyon kemény)	6.907-728.0 6	907-732.0		2
Mikroszálas henger	4.114-054.0	4.114-007.0	Sima padlók karbantartásához.	1	2
Párnahenger tengelye	4.762-626.0	4.762-627.0	Hengerpad tartásához.	1	2
Hengerpad, sárga (puha)	6.369-454.0	6.369-454.0	Padlófelületek polírozásához	20	96; 106
Hengerpad, piros (közepes)	6.369-456.0	6.369-456.0	Enyhén szennyezett padlók tisztításához.	20	96; 106
Hengerpad, zöld (kemény)	6.369-455.0	6.369-455.0	Normál vagy erősen szennyezett padlók tisztításához.	20	96; 106

Tisztítófej tartozék tárcsakefékkel

A: Csomagolási egység, B: A készülék által megkövetelt mennyiség

Megnevezés D 65	Alkatrész sz.	D 75 Alkatrész sz.	Leírás A B
Tárcsakefe, natúr (puha) 4.905-012	0 4.905-020.0	Padlófelületek	polírozásához. 1 2
Tárcsakefe, fehér	4.905-011.0	4.905-019.0	Érzékeny padlók polírozásához és karbantartó tisztításához.	1	2
Tárcsakefe, piros (közepes, standard)	4.905-010.0	4.905-018.0	Kissé szennyeződött vagy érzékeny padlófelületek tisz-tításához.	1	2
Tárcsakefe, fekete (kemény)	4.905-013.0	4.905-021.0	Erősen szennyezett padlók tisztításához.	1	2
Finom zöld gyémántpárna	6.371-235.0	6.371-236.0	Meszes padlóburkolatok és epoxigyantával bevont pad-lók felfrissítéséhez.	5	2
Durva fehér gyémántpárna 6.371-2	50.0 6.371-252.0
Közepes sárga gyémántpárna	6.371-251.0	6.371-253.0		5	2
Tisztítópárna-tárcsa	4.762-446.0	4.762-447.0	Tisztítópárna befogásához.	1	2

Szívógerenda tartozék

A: Csomagolási egység, B: A készülék által megkövetelt mennyiség

Megnevezés	Alkatrész sz.	Leírás	A	B
Szívóajak készlet, elülső PU (piros), hátsó Linatex	4.039-366.0	Standard	Pár	1 pár
Szívóélkészlet, Linatex	4.039-356.0	tépésbiztos	Pár	1 pár
Szívóélkészlet, PU	4.039-357.0	olajálló	Pár	1 pár

Műszaki adatok

		B 110 R 65	B 110 D 65	B 110 R 75	B 110 D 75
Általános tudnivalók
Menet-/tisztítási sebesség	km/h	6	6	6	6
Szállítás sebessége	km/h	6	6	6	6
Sebesség, menetirány hátra	km/h	4	4	4	4
Elméleti felületi teljesítmény	m2/h	3900	3900	4500	4500
Elméleti felületi teljesítmény oldalsó súrolóelemmel	m2/h	-	-	5100	5100
Tényleges felületi teljesítmény	m2/h	2730	2730	3150	3150
Frissvíz-tartály ürtartalma	l	110	110	110	110
Szennyvíztartály-térfogat	l	110	110	110	110
Durvaszennyeződés-tartály ürtartalma	l	1,6	-	1,8	-
A tisztítószer tartály térfogata (doboz opció)	l	5	5	5	5
Tisztítószer adagolása	%	0,25...3	0,25...3	0,25...3	0,25...3
Víz adagolása	l/min	0,15...5,7	0,15...5,7	0,15...5,7	0,15...5,7
Felületi terhelés (vezetővel és tele frissvíztartállyal)
Felületi nyomás	N/mm ^2	0,62...0,66	0,62...0,66	0,62...0,66	0,62...0,66
Felületi terhelés (súly/parkolófelület)	kg/m ^2	470...542	470...542	470...542	470...542
Méretek
Hosszúság	mm	1640	1640	1640	1640
Szélesség	mm	740	740	740	740
Széles szívógerenda	mm	950	950	950	950
Magasság	mm	1310	1310	1310	1310
Munkavégzési szélesség	mm	650	650	750	750
Munkaszélesség oldalsó súrolóelemmel	mm	-	-	850	850
Csomagolás méretei hxszxm	mm	1750x990x1475	1750x990x1475	1750x990x1475	1750x990x1475
Fordulási kör	mm	1750	1750	1750	1750
Az akkumulátor rekesz méretei hxszxm	mm	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)
Gumiabroncs
Első kerék, szélesség	mm	90	90	90	90
Első kerék, átmérő	mm	250	250	250	250
Hátsó kerék, szélesség	mm	75	75	75	75
Hátsó kerék, átmérő	mm	290	290	290	290
Súly
Megengedett össztömeg	kg	650	650	650	650
Üres tömeg (szállítási tömeg)	kg	480	480	480	480
Jellemző üzemi súly	kg	540	540	540	540
Kefe felületi nyomás, max. N (kg)	736 (75) 736 (75) 736 (75) 736 (75)
Kefe felületi nyomás, max.	N/m ^2 (g/cm ^2 )	581 (570)	51 (50)	510 (500)	41 (40)

			B 110 R 65	B 110 D 65	B 110 R 75	B 110 D 75
A készülék teljesítményre vonatkozó adatai
N	é	v	l	e	g	e
Akkumulátorkapacitás Ah (5 h) 170 / 285 170 / 285 170 / 285 170 / 285
Közepes teljesítményfelvétel W 2350 2350 2350 2350
Névleges teljesítmény W 2500 2500 2500 2500
Trakciós motor teljesítménye W 600 600 600 600
Szívóturbina teljesítménye W 600 600 600 600
Kefehajtás teljesítménye	W	2 x 600	2 x 600	2 x 600	2 x 600
Védettség		IPX3	IPX3	IPX3	IPX3
Beszívás
Szívóteljesítmény levegömennyisége	l/s	~25	~25	~25	~25
Vákuum (max.)	kPa(mbar)	~17 (~170)	~17 (~170)	~17 (~170)	~17 (~170)
Vákuum (működés közben)	kPa(mbar)	~5 (~50)	~5 (~50)	~5 (~50)	~5 (~50)
Tisztítókefék
Kefeátmérő	mm	100	355	100	385
Kefe hossza	mm	605	-	705	-
Kefefordulatszám	1/min	1200 180 1200 180
Kefe átmérője oldalsó súrolóelem	mm	-	-	220	220
Kefe fordulatszáma oldalsó súrolóelem	1/min	-	-	220	220
Belső töltőkészülék
Kábelhossz	m	2	2	2	2
Névleges feszültség	V	100...240	100...240	100...240	100...240
Frekvencia	Hz	50-60	50-60	50-60	50-60
Teljesítményfelvétel	W 750 750 750 750
Töltőá	r	a	m		A	2
H	a	t	á	s	f	o
Környezeti feltételek
Megengedett hőmérséklet-tartomány	°C	5...40	5...40	5...40	5...40
Vízhőmérséklet max.	°C	50	50	50	50
Feltöltörendszer víznyomása (opció)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)
Szennyvíztartály öblítörendszerének víznyomása(opció)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)
Relativ légnedvesség	%	20...90	20...90	20...90	20...90
Emelkedés
Munkaterület emelkedése max.	%	10	10	10	10
Rövid távolság emelkedése (max. 10 m) szállítás, felrakás	%	2	2	2	2	2
Az EN 60335-2-72 szerint meghatározott értékek
Kéz-kar-vibrációs érték	m/s2	<2,5	<2,5	<2,5	<2,5
Ülésvibrációs érték	m/s2	<2,5	<2,5	<2,5	<2,5
Bizonytalansági paraméter K	dB(A)	0,2	0,2	0,2	0,2
L hangnyomásszint LpA Eco üzemmód	dB(A)	59,2	59,2	59,2	59,2
L hangnyomásszint LpA Normál üzemmód	dB(A)	63,6	63,6	63,6	63,6
Bizonytalansági paraméter KpA	dB(A)	1,6	1,6	1,6	1,6
L hangteljesítményszint LWA + K bizonytalanságWA Eco üzemmód	dB(A)	74,1	74,1	74,1	74,1
L hangteljesítményszint LWA + K bizonytalanságWA Normál üzemmód	dB(A)	78,7	78,7	78,7	78,7
Oldalsó súrolóelem
Teljesítmény	W	-	-	140	140
Kefe felületi nyomás, max.	N (kg)	-	-	88 (9)	88 (9)
Kefe felületi nyomás, max.	N/m2(g/cm2)	-	-	30,6 (30)	30,6 (30)

A müszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Padlótisztító

Típus: 1.161-xxx

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

2014/30/EU irányelv

2014/53/EU (TCU)

Alkalmazott nemzeti szabványok

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Alkalmazott nemzeti szabványok

Az aláírók a cégvezetőség megbízásából és teljes körü meghatalmazásával járnak el.

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]

Batéria Kapacita Nabíjačka

4.039-352.7 170	Ah 6.654-436.0
4.039-354.7 180	Ah 6.654-434.0
4.039-353.7 285	Ah 6.654-419.0

1. Odblokujte nádrž na znečistenú vodu a otočte ju smerom dozadu.
2. Vytiahnite zástrčku batérie na strane prístroja.
