DS 3 - Gőztisztító Kärcher - Ingyenes használati útmutató

Termék típusa	Gőztisztító
Márka	Kärcher
Modell	DS 3
Teljesítmény	1500 W
Gőznyomás	3,5 bar
Gőz hőmérséklete	100 °C
Víztartály kapacitása	1 L
Felfűtési idő	6-8 perc
Kábel hossza	5 m
Súly	3,8 kg
Méretek (L × l × H)	350 × 250 × 300 mm
Fő funkciók	Gőztisztítás kemény padlókhoz, textíliákhoz, ablakokhoz
Tartozékok	Padlófúvóka, pontfúvóka, mikroszálas törlőkendő, adagolóbetétek (14 szín)
Biztonság	Biztonsági reteszelés, biztonsági szelep, automatikus leállítás
Karbantartás	Rendszeres vízkőtelenítés, fúvókák tisztítása
Pótalkatrészek	Fúvókák, tömítések, tartály elérhető
Garancia	2 év
Gyártó	Kärcher
Használat	Beltéri

Gyakran ismételt kérdések - DS 3 Kärcher

Hogyan kell feltölteni a víztartályt?

Csavarja le a tartály sapkáját, öntsön hideg csapvizet (ne használjon ioncserélt vizet) a MAX jelzésig, majd csavarja vissza a sapkát. Ne lépje túl a maximális szintet.

Használhatok vízkőeltávolító szereket?

Nem, csak csapvizet használjon. A vízkőeltávolítók vagy adalékok károsíthatják a készüléket. A vízkőtelenítéshez kövesse a kézikönyv utasításait.

Milyen padlótípusokon használhatom a DS 3-at?

A DS 3 kemény padlókhoz (csempe, lakkozott parketta, linóleum) és textíliákhoz (szőnyeg, szőnyegpadló) alkalmas a megfelelő tartozékkal. Mindig teszteljen egy kevésbé látható területen.

Hogyan kell vízkőteleníteni a készüléket?

Használja a Kärcher vízkőtelenítő készletet vagy víz és fehér ecet keverékét (1:1). Töltse fel a tartályt, melegítse fel, majd működtesse a gőzt, amíg el nem fogy. Öblítse le tiszta vízzel.

Mit tegyek, ha gyenge a gőz?

Ellenőrizze a vízszintet, vízkőtelenítse a készüléket, tisztítsa meg a gőzbevezető fúvókákat. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Használhatom a készüléket ruhák tisztítására?

Igen, a megfelelő textilfúvókával. Tartsa a készüléket távol, és kerülje az anyag túltelítését. Érzékeny anyagoknál előzetesen végezzen tesztet.

Hogyan tároljam a készüléket használat után?

Ürítse ki a maradék vizet a tartályból, hagyja kihűlni a készüléket, tekerje fel a kábelt, és tárolja száraz, fagymentes helyen. Használja a fali tartót, ha elérhető.

Moshatók a mikroszálas törlőkendők?

Igen, mossa őket maximum 60 °C-on öblítő nélkül. Ne használjon fehérítőt vagy szárítógépet. Ha elhasználódtak, cserélje ki őket az optimális hatékonyság érdekében.

Automatikusan leáll a készülék?

Igen, a DS 3 biztonsági automatikus leállítással rendelkezik túlmelegedés vagy vízhiány esetén. Ez védi a készüléket és a felhasználót.

Hol vásárolhatok pótalkatrészeket?

A pótalkatrészek elérhetők a Kärcher hivatalos weboldalán, hivatalos viszonteladóknál vagy online. Mindig eredeti alkatrészeket használjon a biztonság garantálása érdekében.

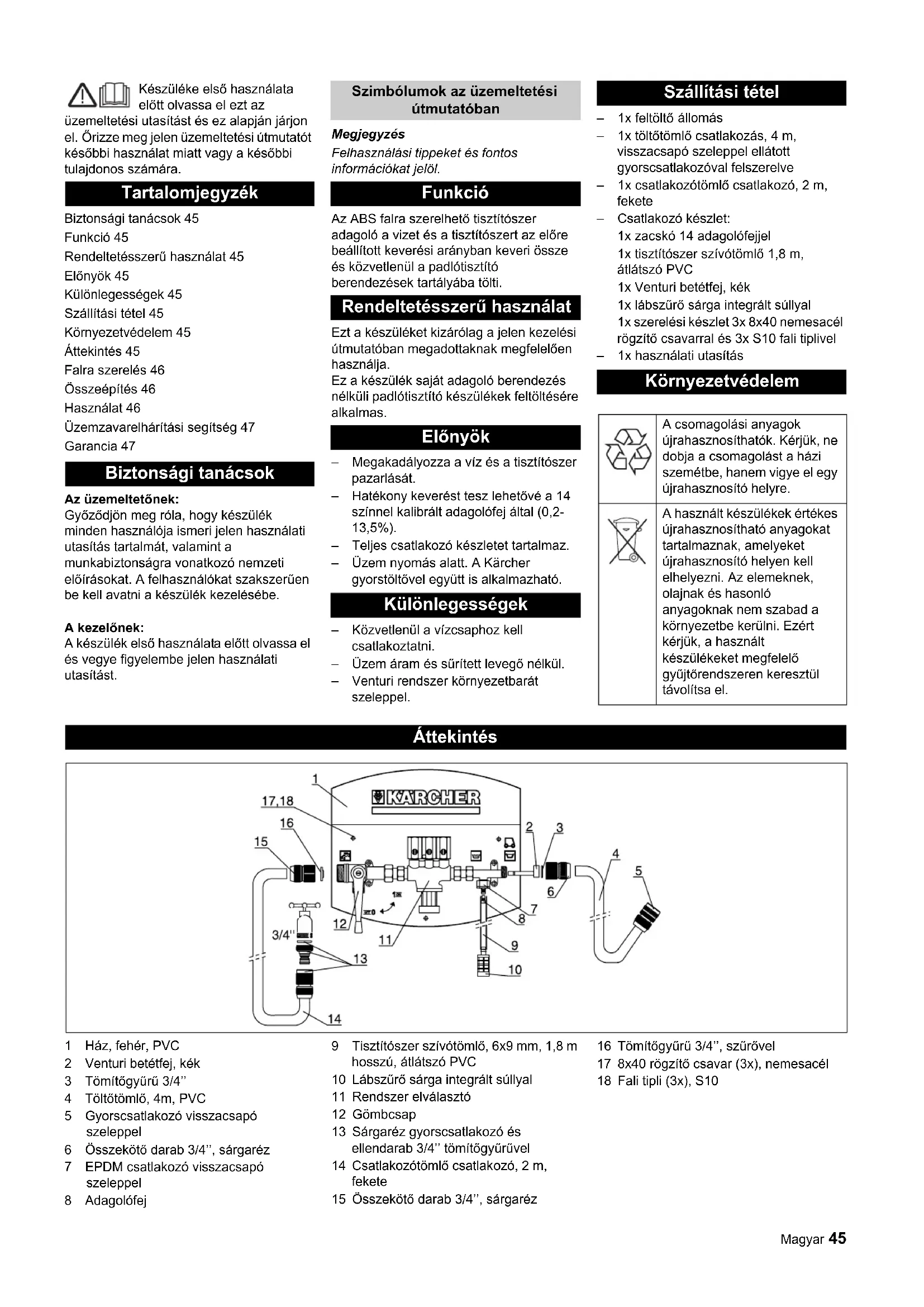

HASZNÁLATI ÚTMUTATÓ DS 3 Kärcher

A készülék első használata előtt olvassa el ezt az

üzemeltetési útmutatót, és ez alapján járjon el. Őrizze meg jelen üzemeltetési útmutatót későbbi használat miatt vagy a későbbi tulajdonos számára.

Tartalomjegyzék

Biztonsági tanácsok 45

Funkció 45

Rendeltetésszerű használat 45

Előnyök 45

Különlegességek 45

Szállítási tétel 45

Környezetvédelem 45

Áttekintés 45

Falra szerelés 46

Összeépítés 46

Használat 46

Üzemzavar-elhárítási segítség 47

Garancia 47

Biztonsági tanácsok

Az üzemeltetőnek:

Győződjön meg róla, hogy a készülék minden használója ismeri jelen használati utasítás tartalmát, valamint a munkabiztonságra vonatkozó nemzeti előírásokat. A felhasználókat szakszerűen be kell avatni a készülék kezelésébe.

A kezelőnek:

A készülék első használata előtt olvassa el és vegye figyelembe jelen használati utasítást.

Szimbólumok az üzemeltetési útmutatóban

Megjegyzés

Használati tippeket és fontos információkat jelöl.

Funkció

Az ABS falra szerelhető tisztítószer-adagoló vizet és a tisztítószert az előre beállított keverési arányban keveri össze, és közvetlenül a padlótisztító berendezések tartályába tölti.

Rendeltetésszerű használat

Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja.

Ez a készülék saját adagoló berendezés nélküli padlótisztító készülékek feltöltésére alkalmas.

Előnyök

• Megakadályozza a víz és a tisztítószer pazarlását.
• Hatékony keverést tesz lehetővé a 14 színnel kalibrált adagolófej által (0,2-13,5%). Teljes csatlakozókészletet tartalmaz.
• Üzem nyomás alatt. A Kärcher gyorstömlővel együtt is alkalmazható.

Különlegességek

Közvetlenül a vízcsaphoz kell csatlakoztatni. - Üzem áram és sűrített levegő nélkül. - Venturi rendszer környezetbarát szeleppel.

Szállítási tételek

1x feltöltő állomás 1x töltőtömlő csatlakozás, 4 m, visszacsapó szeleppel ellátott gyorscsatlakozóval felszerelve - 1x csatlakozótömlő csatlakozó, 2 m, fekete Csatlakozó készlet:

1x zacskó 14 adagolófejjel

1x tisztítószer szívótömlő 1,8 m, átlátszó PVC

1x Venturi betétfej, kék

1x lábszűrő sárga integrált súllyal

1x szerelőkészlet 3x 8x40 nemesacél rögzítőcsavarral és 3x S10 fali tiplivel

1x használati utasítás

Környezetvédelem

	A csomagolási anyagok újrahasznosíthatók. Kérjuk, ne dobja a csomagolást házi szemétbe, hanem vigye el egy újrahasznosító helyre.
	A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kelli elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezér kérjuk, a használt készülékek megfelelo gyüjtörendszeren keresztül távolítsa el.

Áttekintés

1 Ház, fehér, PVC 2 Venturi betétfej, kék 3 Tömítőgyűrű 3/4" 4 Töltőtömlő, 4 m, PVC 5 Gyorscsatlakozó visszacsapó szeleppel 6 Összekötő darab 3/4", sárgaréz 7 EPDM csatlakozó visszacsapó szeleppel 8 Adagolófej

9 Tisztítószer szívótömlő, 6x9 mm, 1,8 m hosszú, átlátszó PVC 10 Lábszűrő sárga integrált súllyal 11 Rendszer elválasztó 12 Gömbcsap 13 Sárgaréz gyorscsatlakozó és ellendarab 3/4" tömítőgyűrűvel 14 Csatlakozótömlő, 2 m, fekete 15 Összekötő darab 3/4", sárgaréz

16 Tömítőgyűrű 3/4", szűrővel 17 8x40 rögzítő csavar (3x), nemesacél 18 Fali tipli (3x) S10

Falra szerelés

1 Ház, fehér, PVC 2 Vízsap, 3/4", 2 és 6 bar közötti víznyomással

A felszerelés helyét a vízcsap környékén válassza ki (lásd a grafikát). A vízcsapnak 2 és 6 bar közötti víznyomással kell rendelkezni. Tartsa a házat a falhoz úgy, hogy a ház felső szele 1500 mm-en legyen. Jelölje be mind a három furatot a falon és egy R10 mm-es kőfúróval a fali tipliknek megfelelő mélységben fúrjon be. Helyezze be a fali tipliket a falba és rögzítse a házat a három R8x40 nemesacél rögzítő csavarral a falra.

Összeépítés

Vízbemenet csatlakozója

Csavarja le a gyorscsatlakozót a gömbcsapról és csatlakoztassa a fekete csatlakozótömlő nyitott végéhez. A 3/4" szűrős tömítőgyűrűt helyezze be a gyorscsatlakozóba és a gyorscsatlakozót csavarja a gömbcsapra.

Tudnivaló

Mielőtt a gyorscsatlakozót meghúzza a gömbcsapon ellenőrizze, hogy a szűrős tömítőgyűrű be van-e helyezve.

A gyorscsatlakozó ellendarabját a 3/4" tömítéssel csavarja fel a vízcsapra. A csatlakozótömlőt a gyorscsatlakozóval helyezze fel a vízcsapon lévő ellendarabra.

Tudnivaló

Még ne nyissa ki a vízcsapot!

Vízkimenet csatlakozója

Csatlakoztassa a gyorscsatlakozót a Venturi kimenetéhez, és csatlakoztassa a töltőtömlő nyitott végéhez. Helyezze be a kék Venturi fejet a fej helyére. A 3/4" tömítőgyűrűt helyezze a gyorscsatlakozóba, és a gyorscsatlakozót csavarja a Venturi kimenetéhez.

Tisztítószer-szívótömlő csatlakoztatása

1 EPDM csatlakozó visszacsapó szeleppel 2 Adagolófej

Fúrjon a tisztítószer palack fedelébe egy R10 mm lyukat. Dugja át a tisztítószer szívótömlőt a lyukon, és a fedél belső oldalán lévő tömlővégre helyezze fel a lábszűrőt. Csavarja fel a fedelet a tisztítószer palackra, és engedje le a lábszűrőt a palack aljára.

Tudnivaló

A lábszűrőnek a tisztítószer palack alján függőlegesen kell állnia. A megfelelő adagolófejet helyezze be az EPDM csatlakozóba.

Tudnivaló

Az egyes adagolófejek adott adagolási mennyiségét az „Adagolási táblázatban“ találja. Csatlakoztassa a tisztítószer szívótömlőt az EPDM csatlakozóra. Ha a tisztítószer szívótömlő túl hosszú, szükség esetén rövidíteni lehet.

Tudnivaló

A tisztítószer szívótömlő rövidítésénél ügyeljen arra, hogy a rövidítés után a lábszűrő még mindig függőlegesen álljon a tisztítószer palack alján.

Használat

Ellenőrizze, hogy az összes tömlőcsatlakozó csatlakoztatva legyen. Ellenőrizze, hogy van-e tisztítószer palack csatlakoztatva, és hogy még elegendő tisztítószer van-e a palackban. A gombcsapnak „OFF“ állásban kell állnia.

Ellenőrizze, hogy a kívánt tisztítószer-keverékhez szükséges adagolófej be van-e helyezve.

Tudnivaló

Az egyes adagolófejek adott adagolási mennyiségét az „Adagolási táblázatban“ találja.

A töltőtömlőt rakja a töltendő padlótisztító tartályának töltőnyílásába. Töltőrendszerrel ellátott padlótisztító készülékek esetén a töltőtömlő gyorscsatlakozóját a töltőrendszerhez lehet csatlakoztatni. → Nyissa ki a vízcsapot. → Állítsa "ON"-ra a gombcsapot.

Tudnivaló

Az első üzembe vételkor vagy az adagolófej cseréje esetén a tisztítószer tömlő levegővel van feltöltve.

Az optimális keverési arányt úgy lehet elérni, ha a padlótisztító tartályát csak akkor tölti fel, amikor a tisztítószer tömlő teljesen meg van töltve tisztítószerrel.

A padlótisztító tartályát vízzel és a kívánt tisztítószer mennyiséggel kell feltölteni. A feltöltés után zárja el a vízcsapot. → Állítsa a gombcsapot "OFF" állásra és várjon egy kicsit, amíg a töltőtömlő kiürült. A töltőtömlőt vegye ki a tartályból, vagy válassza le a töltőrendszerről, és tekerje fel a ház felső oldalán lévő tömlőtartóra.

Adagolófejek cseréje

Különböző tisztítószerek használatához vagy a különböző tisztítandó felületek miatt eltérő víz-tisztítószer keverékekre van szükség.

A különböző keverési arányok eléréséhez az adagolófejeket a következőképpen lehet kicserélni.

→ Állítsa "OFF"-ra a gombcsapot. Húzza le a tisztítószer tömlőt az EPDM csatlakozóról. Húzza ki az adagolófejet az EPDM csatlakozóból. → A megfelelő adagolófejet a kívánt keverési aránnyal helyezze be az EPDM csatlakozóba. A tisztítószer tömlőt helyezze fel ismét az EPDM csatlakozóra.

Adagolófejek áttekintése

A következő táblázat az egyes adagolófejek színkódolását és keverési arányának %-át mutatja.

Adagolási táblázat

Szünkódolás Keverési arány*
rózsaszín 0,20 %
lila 0,50 %
türkiz 0,65 %
sárga 1,20 %
barna 1,50 %
narancs 1,90 %
zöld 2,60 %
világos barna 3,20 %
kék 4,80 %
fehér 5,80 %
piros 7,90 %
beige	10,50 %
fekete	12,50 %
szürke	13,50 %

*A táblázatban megadott érték átlagértékek, amelyek a következő feltételek mellett keletkeztek.

-3 bar víznyomás.

-4 m hosszú töltőtömlő.

Üzemzavar-elhárítási segítség

Nem szívja fel a tisztítószert

Ellenőrizze a víznyomást. A víznyomásnak legalább 2 bar-nak és maximum 6 bar-nak kell lennie. Ellenőrizze, hogy a tisztítószer szívótömlője nem tömődött-e el, nincs-e megtörve és beszorulva, szükség esetén tisztítsa vagy cserélje ki. Ellenőrizze, hogy az adagolófejek nincsenek-e eldugulva, szükség esetén tisztítsa vagy cserélje ki. Ellenőrizze, hogy a lábszűrő nincsen-e eldugulva, szükség esetén tisztítsa vagy cserélje ki. → Ellenőrizze, hogy a gombcsapon a tömítőgyűrűben a szűrő nincs-e eldugulva, szükség esetén tisztítsa vagy cserélje ki.

Garancia

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

A készülék első használata előtt feltétlenül figyelmesen olvassa el a használati útmutatót.
