HASZNÁLATI ÚTMUTATÓ 1780 MA SKIL

Fúrókalapács 1780 BEVEZETÉS

• A készülék betonban, téglában és közetekben végzett kalapács fúrásra valamint véséshez szolgál; fában, fémekben és müanyagokban végzett fúrásrahoz valamint csavarozáshoz használjon speciális tartozékot

• Ezen készülek kalapács rendszere messze felülmúlja a szokásos ütvefúrógépeket betonfúrásnál

• A gép alkalmas valamennyi SDS+ tartozék használatára

• Olvassa el figyelmesen és őrizze meg a használati utasítást 3 MŰSZAKIADATOK1 ✱) Egyedi ütőerő az EPTA-Procedure 05/2009 szerint (az érték még nem elérhető)

SZERSZÁMGÉP ELEMEI 2

A Be/Ki kapcsoló és sebességszabályozó B Kapcsolórögzítőgomb C A maximális sebesség beállítására szolgáló kerék D A forgásirány változtatására szolgáló kar E Kioldó gomb F Üzemmód kapcsoló G Adapter + 13 mm-es tokmány H Reteszelö hüvelyt J Oldalfogantyú K Szellőzőnyílások BIZTONSÁG

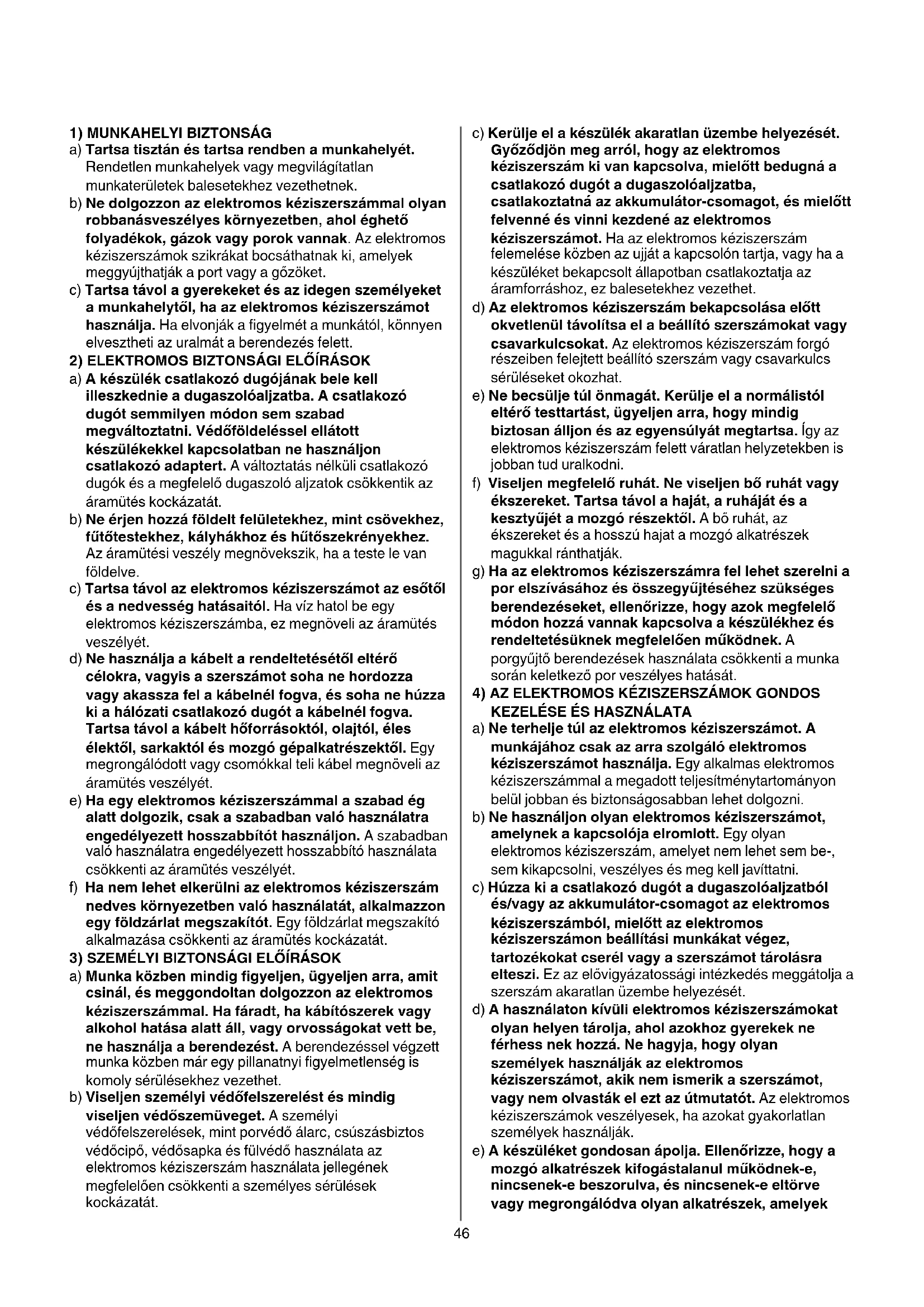

ÁLTALÁNOSBIZTONSÁGIELŐÍRÁSOK

FIGYELEM! Olvassa el az összes biztonsági figyelmeztetéstéselőírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbihasználatragondosanőrizzemegezeketaz előírásokat. Az alább alkalmazott elektromos kéziszerszám fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.46

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek vagy megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyeskörnyezetben,aholéghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gőzöket. c) Tartsa távol a gyerekeket és az idegen személyeket amunkahelytől,haazelektromoskéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

2)ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni.Védőföldelésselellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá földelt felületekhez, mint csövekhez, fűtőtestekhez,kályhákhozéshűtőszekrényekhez. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsatávolazelektromoskéziszerszámotazesőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Nehasználjaakábeltarendeltetésétőleltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsatávolakábelthőforrásoktól,olajtól,éles élektől,sarkaktólésmozgógépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy földzárlat megszakítót. Egy földzárlat megszakító alkalmazása csökkenti az áramütés kockázatát.

3)SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Viseljenszemélyivédőfelszereléstésmindig viseljenvédőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát. c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjönmegarról,hogyazelektromos kéziszerszámkivankapcsolva,mielőttbedugnáa csatlakozó dugót a dugaszolóaljzatba, csatlakoztatnáazakkumulátor-csomagot,ésmielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Azelektromoskéziszerszámbekapcsolásaelőtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérőtesttartást,ügyeljenarra,hogymindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljenmegfelelőruhát.Neviseljenbőruhátvagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjétamozgórészektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a porelszívásáhozésösszegyűjtéséhezszükséges berendezéseket,ellenőrizze,hogyazokmegfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknekmegfelelőenműködnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból,mielőttazelektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férhess nek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Akészüléketgondosanápolja.Ellenőrizze,hogya mozgóalkatrészekkifogástalanulműködnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek47 hatással lehetnek az elektromos kéziszerszám működésére.Amegrongálódottrészeketakészülék használataelőttjavíttassameg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokatstb.csakezenelőírásoknak használja. Vegye figyelembe a munkafeltételeket és akivitelezendőmunkasajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

a) Az elektromos kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon. BIZTONSÁGIELŐĺRÁSOKFÚRÓKALAPÁCSHOZ

ÁLTALÁNOS TUDNIVALÓK

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a gép adattábláján feltüntetett értékkel (a 230V vagy 240V jelzésű gépek 220V feszültségre is csatlakoztathatók)

• A készüléket csak 16 éven felüli személyek használják

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• Soha ne használja a szerszámot ha a kábel sérült; cseréltesse ki szakértő által

• Mindighúzzakiadugaszolóaljzatotmielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán TARTOZÉKOK

• A SKIL cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését, melyek a SKIL- márkakereskedőknél kaphatók

• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma

• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-es teljesítménnyel

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• Rögzítse a munkadarabot (befogókészülékkel vagy satuval befogott munkadarabot sokkal biztonságosabban lehet rögzíteni mint a kézzel tartottat)

• A rejtett vezetékek felkutatásához használjon alkalmasfémkeresőkészüléket,vagykérjekiahelyi energiaellátó vállalat tanácsát (ha egy elektromos vezetékeket a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet; egy gázvezeték megrongálása robbanást eredményezhet; egy vízvezetékbe való behatolás anyagi károkhoz és áramütéshez vezethet)

• Az anyagból származó por (mint például az ólmot, néhány fafajtát, ásványi anyagokat és fémet tartalmazó festék) káros lehet (a por érintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Viseljenfülvédőt (ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet)

• Használja a kéziszerszámmal együtt szállított pótfogantyúkat (ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet)

• Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alattálló,kívülrőlnemláthatóvezetékekhez,vagya készülék saját hálózati csatlakozó kábeljéhez érhet (ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek)

• A gép mozgó részétöl mindig tartsa távol az elektromos kábelt

• Normálistól eltérő működés valamint szokatlan, idegen hangok esetén a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból

• Ha a kábel munka közben megsérül vagy el van vága, ne érjen a kábelhoz, hanem azonnal húzza ki a konektorból

• A fúró váratlan (hirtelen, veszélyes reakciót okozó) beszorulása vagy elakadása esetén azonnal kapcsolja ki a gépet

• Soha ne feledkezzen meg arról, hogy a fúró elakadása vagy beszorulása (különösen fémfúrás esetén) mekkora erőhatással jár; a gépet mindig az oldalfogantyúnál J 2 fogja és gondoskodjon szilárd támaszról

A HASZNÁLATOT KÖVETÖEN

• A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele KEZELÉS

• Kombinált kapcsoló a ki/be kapcsolásra valamint a sebességszabályozásra A 2

• Kapcsolórögzítő folyamatos használat esetére (ez csak abban az esetben lehetséges, ha a szerszám jobbra forgásra van beállítva) - nyomjuk be az A 2 kapcsolót - nyomjuk be a B 2 gombot - engedjük el kapcsolót - a rögzités kioldása az A 2 kapcsoló újbóli lenyomásával történik

• Egyenletes indítást biztosító sebességszabályozó 4

• Maximális sebesség beállítás 5 A C 2 kerék segítségével állítható be fokozatmentesen a legnagyobb fordulatszám, a minimumtól a maximumig48

• Forgásirány változtatás 6 - amennyiben az A be/ki kapcsoló nem kattan tökéletesen a helyére ne kapcsolja be gépét - a szerszám csak korlátozott ütőerővel működik amikor balra forgásra van beállítva ! a forgásirány kizárólag a gép teljes leállása után változtatható

• Üzemmód megválasztása 7 - nyomja meg az E gombot az F kapcsoló kioldásához - kapcsolja az F kapcsolót a kívánt üzemmódba, amíg az a helyére kattan ! csak akkor kezdje meg a munkát, ha az F kapcsoló rögzítve van 1 = normál fúrás/csavarhúzás 2 = kalapács fúrás 3 = vésés forgó vésóval 4 = vésés rögzített vésóval ! az üzemmódot megválasztását csak a gép kikapcsolása és a hálózati csatlakozó legyen kihúzva a konnektorból - az kalapács mechanizmus akkor lép müködésbe, amikor a fúró a munkadarabbal eríntkezik, a gépre gyakorolt enyhe nyomás bekapcsolja az kalapács mechanizmust - a legjobb kalapácsfúrási eredményt akkor érjük el, ha a gépre enyhe nyomást gyakorolunk, ez szükséges az automatikus kuplung müködtetéséhez; az eröteljesebb nyomás nem javítja a fúrási teljesítményt

• Normál fúrás/csavarhúzás 8 Használjon a G 2 adapterrel fában, fémekben és müanyagokban végzett fúrásrahoz valamint csavarozáshoz - az adaptert használat elött tisztítsuk meg és enyhén zsírozzuk be - húzza vissza a reteszelö hüvelyt H 2 és illessze be az adaptert az SDS+ tokmányba s eközben forgassa és nyomja, amíg a helyére nem kerül; az adapter automatikusan rögzül - az adaptert húzzuk meg, így ellenörizzük a megfelelö reteszelést - az F 2 kapcsolót normál fúrásrá állítjuk (csak a gép kikapcsolása és a hálózati csatlakozó legyen kihúzva a konnektorból)

• Vésés forgó vésóval 9 ! kapcsolja ki a gépet és húzza ki a csatlakozódugót - válassza a ”forgó” vésési módot

• Vésés rögzített vésóval 0 ! kapcsolja ki a gépet és húzza ki a csatlakozódugót - válassza a ”forgó” vésési módot - helyezze a vesőt a kívánt helyzetbe - válassza a ”rögzített” vésési módot

• A szerszámhegyek cseréje ! ! az SDS+ tartozékot használat elött tisztítsuk meg és enyhén zsírozzuk be - húzza vissza a reteszelö hüvelyt H 2 és illessze be a tartozékot az SDS+ tokmányba s eközben forgassa és nyomja, amíg a helyére nem kerül; a tartózek automatikusan rögzül - a tartozékot húzzuk meg, igy ellenörizzük a megfelelö reteszelést - a reteszelö hüvelyt H visszahúzása után a tartozékot kivéhető ! az SDS+ tartozéknak szabadon kell mozognia, ezáltal amikor a gép üresjáratban van, a tartozék forgás közben kitér, fúrásnál azonban automatikusan középre áll; ez nem befolyásolja a furat pontosságát ! sohanehasználjonsérültbefogóvégű szerszámhegyet/vesőt ! ne használjon kopott vagy életlen szerszámhegyet/vesőt

• Biztonsági tengelykapcsoló Ha a tartozék megszorul, a tengely meghajtása megszünik (kerepelő hangot okoz) - azonnal kapcsolja ki a gépet - a megszorult tartozékot távolítsa el - kapcsolja be újra a gépet

• A furatmélység beállitása @

• AUTO-STOP Szénkefék - a szerszámot olyan szénkefékkel látták el, amelyek elhasználódásuk esetén automatikusan felhúzódnak, megelőzve ezzel a motor károsodását - amikor váratlanul áll le a szerszám, akkor kefecserére küldje a legközelebbi SKIL szervizállomásra

• A gép vezetése és tartása # ! munka közben mindvégig tartsa gépet a szürke színűmarkolatiterület(ek)en - a gépet mindig az oldalfogantyúnál J 2 fogja (az ábrán látható módon beállítható) - tartsa a szellőzőnyílásokat mindig szabadon - ne gyakoroljon túl nagy nyomást a gépre; hagyja, hogy a gép dolgozzon ön helyett HASZNÁLAT

• Fémekben történö fúráskor - készítsünk kisméretü elöfuratot - kenje időnként olajjal a fúróhegyet

• Csavarok faanyag végébe vagy szálirányába történö behajtása elött készitsen elöfuratot

KARBANTARTÁS / SZERVIZ

• Mindig tartsa tisztán a gépet és a vezetéket (különös tekintettel a szellőzőnyílásokra K 2) ! tisztításelőtthúzzakiacsatlakozódugót

• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skilmasters.com címen található) KÖRNYEZET

• Az elektromos kéziszerszámokat, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára) - a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való49 átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a $ jelzés, amennyiben felmerül az intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

• Egyedüli felelőséggel kijelentjük, hogy a “Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745, EN 61000, EN 55014 a 2004/108/EK, 2006/42/ EK, 2011/65/EU irányelveknek megfelelöen

• Aműszakidokumentációakövetkezőhelyen található: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL ¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿ ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ Ĺ¾ÁÂÿʹ¹¾ ÈÈÊÇιĹƹ¿½Ê

• Az EN 60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 92 dB(A) a hangteljesítmény szintje 103 dB(A) (normál eltérés: 3 dB), a rezgésszám ✱ m/s² (kézre-ható érték) ✱ beton kalapácsfúrásakor 15,2 m/s² (szórás K = 1,6 m/ s²) ✱ véséskor 14,5 m/s² (szórás K = 1,5 m/s²)

• A rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során - az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét - az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét ! az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól
