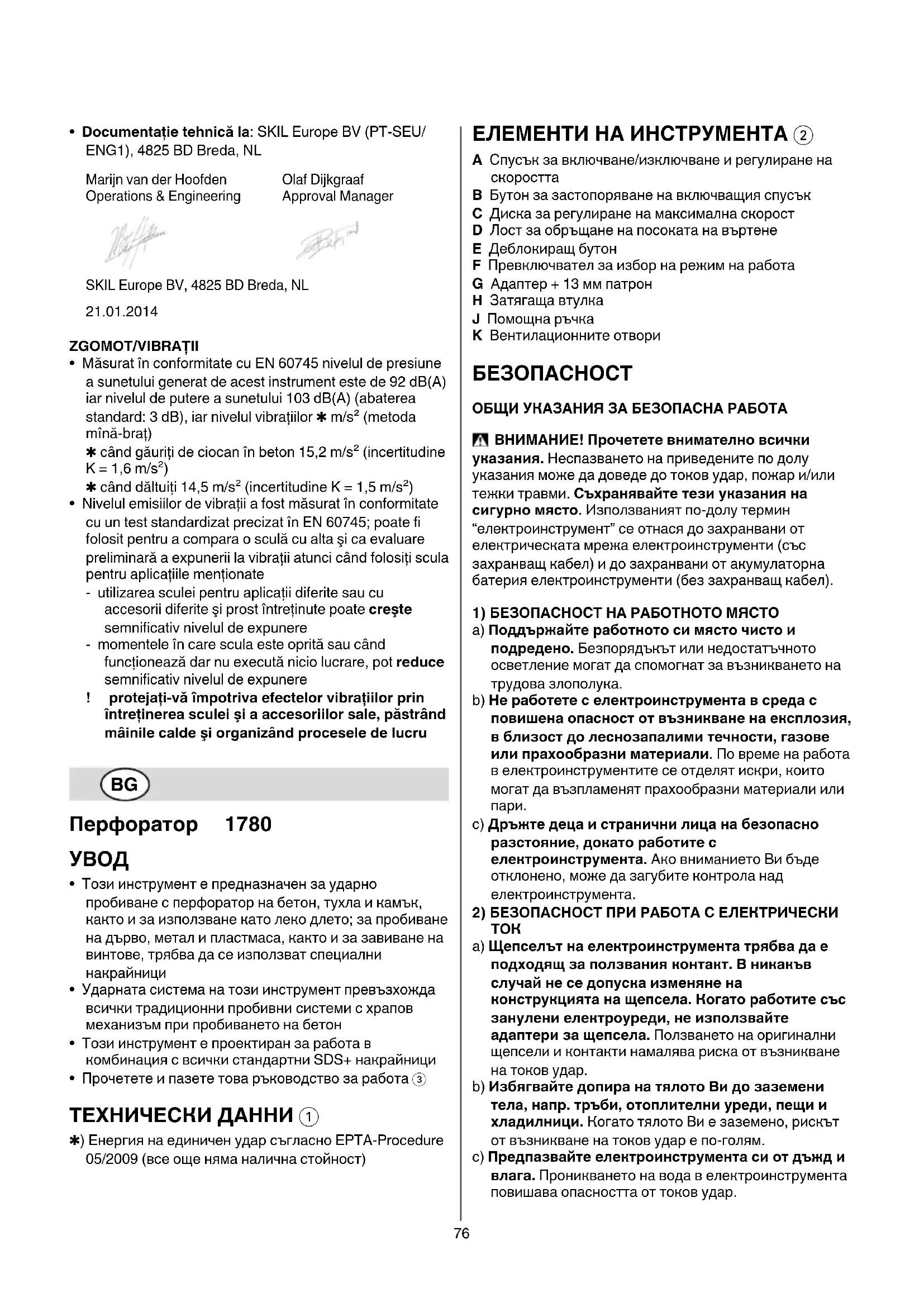

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 1780 MA SKIL

• Този инструмент е предназначен за ударно пробиване с перфоратор на бетон, тухла и камък, както и за използване като леко длето; за пробиване на дърво, метал и пластмаса, както и за завиване на винтове, трябва да се използват специални накрайници
• Ударната система на този инструмент превъзхожда всички традиционни пробивни системи с храпов механизмъм при пробиването на бетон
• Този инструмент е проектиран за работа в комбинация с всички стандартни SDS+ накрайници
• Прочетете и пазете това ръководство за работа ③

ТЕХНИЧЕСКИ ДАННИ ①

*) Енергия на единичен удар съгласно EPTA-Procedure 05/2009 (все още няма налична стойност)

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА ②

A Спусък за включване/изключване и регулиране на скоростта
В Бутон за застопоряване на включващия спусък
С Диска за регулиране на максимальна скорост
D Лост за обръщане на посоката на въртене
Е Деблокиращ бутон
F Превключвател за избор на режим на работа
G Адаптер + 13 мм патрон
Н Затягаша втулка
J Помощна ръчка
К Вентилационните отвори

БЕЗОПАСНОСТ

ВНИМАНИЕ! Прочетете внимателно всички указания. Неспазването на приведените по долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука.

b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

с) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

a) Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите съз занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

с) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.

d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.

b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова элополука.

с) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.

d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.

e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.

f) Работете с подходящо обленло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от

въртящи се звена на електроинструментите.

Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.

g) Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно.

Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.

b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.

с) Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато продължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.

d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.

e) Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите элополуки се дължат на недобре поддържани електроинструменти и уреди.

f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.

g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

5) ПОДДЪРЖАНЕ

a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

• Преди включване на инструмента в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на инструмента (инструменти с номинално напрежение 230V или 240V могат да бъдат включени и към захранване с напрежение 220V)
• Машината не трябва да се използва от лица под 16 години
• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)
• Не използвайте инструмента, когато е повреден шнурът; замяната му следва да се извърши от квалифицирано лице
• Преди извършването на каквато и да било настройка или смяна на принадлежност винаги изваждайте щепсела от контакта на електрозахранването

- SKIL може да осигури безаварийна работа на електроинструмента само ако се използват подходящите консумативи, които можете да намерите при оторизираните дистрибутори на SKIL

- Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на максимальната скорост на въртене на празен ход на електроинструмента

ПРЕДИ УПОТРЕБА

• Използвайте напълно развити и обезопасени разклонители с капацитет 16 А
• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстранете ги преди да започнете работа

- Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по-устойчив, отколкото ако се държи в ръка)

- За да откриете скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар)

- Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболевания на оператора или стоящите наблизо лица);

използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато танова може да бъде свързано
• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате

ПРИ УПОТРЕБА

• Работете с шумозаглушители (въздействието на шум може да предизвика загуба на слух)
• Използвайте включените в окомплентовката спомагателни ръкохватки (при загуба на контрол над инструмента може да се стигне до травми)
• Когато изпълнявате дейности, при които работният инструмент може да попадне на скрити под повърхността проводници под напрежение или да засегне захранващия кабел, внимавайте да допирате електроинструмента само до изолираните ръкохватки (при контакт с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар)

- Винаги отвеждайте захранващият кабел далеч от движещите се звена на електроинструмента

- В случай на електрическа или механична неизправност, изключете незабавно апарата и прекъснете контакта с електрическата мрежа

- Ако кабелът се повреди ил среже по време на работа, не го докосвайте, веднаяа изключете щепсела, никога не използвайте инструмента с повреден кабел

- Ако свредлото на пробивната инструмент неочаквано заседне (предизвиквайки внезапно, опасно противодействие), незабавно изключете електроинструмента

- Имайте предвид силите, които възникват в резултат на засядане на свредлото (особено при пробиване на метали); винаги използвайте спомагателна ръчка J ② и поддържайте устойчиво положение на тялото

СЛЕД РАБОТА

- Преди да приберете инструмента, изключете мотора и се уверете, че всички движещи се части са преустановили движението

УПОТРЕБА

• Комбиниран бутон за вклрчване / изклрчване и управление на скоростта А ②
• Застопоряване на включващия спусък за непрекъсната работа (възможно е само когато на инструмента е зададено въртене надясно)
• натиснете спусък А ②
• натиснете бутон В ② с палеца
• отпуснете спусъка

• освободете механизма от застопорено положение като натиснете отново спусък А② и го отпуснете

• Регулиране на скоростта за плавно пускане в ход ④

• Управление на максимальната скорост ⑤

С диска С ② максимальната скорост може да се регулира плавно от минимална до максимальна стойност

- Обръщане на посоката на въртене ⑥

• ако лостът не е точно в положение включване/изключване, спусъкът А не може да бъде активиран
• когато е зададено въртене наляво, инструментът работи с ограничена скорост

! обръщайте посоката на въртене само когато електроинструментът е напълно спрял

- Избор на режим на работа ⑦

• натиснете бутон E, за да деблокирате превключвател F
• включете превключвател F на желания работен режим, докато блокира с щракване

! започвайте работа само ногато превключвателят F е блокиран

1 = нормално пробиване/завиване на винтове
2 = ударно пробиване с перфоратор
3 = изсичане с въртящ се секач
4 = изсичане с неподвижен секач

! избирайте режим на работа само при изключен инструмент и щепсельт е изключен от контакта

• ударният механизъм се задейства с леко натискане на инструмента, когато свредлото е в контакт с работната повърхност
• най-добро ударно пробиване с перфоратор се получава само с лек натиск на инструмента, колкото е необходимо да се поддържа автоматичната муфа в зацепено положение; скоростта на пробиване няма да се увеличи, ако се натиска по-силно инструмента

- Нормално пробиване/завиване на винтове ⑧

За пробиване на дърво, метал и пластмаса, както и за завиване на винтове трябва да се използват адаптера G ②

• почистете и леко смажете адаптера преди поставянето й
• изтеглете назад затягащата втулка Н ② и пъхнете адаптера в SDS+ патрона, като въртите и натискате докато зацепи; адаптера се захваща автоматично в нужното положение
• дръпнете адаптера, за да проверите дали е захваната правилно
• поставете превключвателя F ② в положение "нормално пробиване" (работи само при изключен инструмент и щепсельт е изключен от контакта)

- Изсичане с въртящ се секач ⑨

! изключете инструмента и извадете захранващия кабел

- изберете "въртящ" режим на изсичане

- Изсичане с неподвижен секач ⑩

! изключете инструмента и извадете захранващия кабел

• изберете "въртящ" режим на изсичане
• поставете секача в желаната позиция
• изберете "неподвижен" режим на изсичане

• Смяна на бит ⑪

! почистете и леко смажете накрайника SDS+ преди поставянето му

• изтеглете назад затягащата втулка H ② и пъхнете накрайника в затягация патрон SDS+, като го въртите и натискате докато зацепи; накрайникът се захваща автоматично в нужното положение
• дръпнете накрайника, за да проверите дали е захванат правилно
• свалете накрайника като изтеглите назад затягащата втулка Н

! накрайникът SDS+ изисква свобода на движението, която предизвиква ексцентричност, когато инструментът не е натоварен; при работа обаче накрайникът се центрира автоматично без да нарушава точността на пробиване

! не използвайте бит/длета с повредена опашка
! използвайте само остри бит/длета

- Предпазна муфа

Прекъсва задвижването на вретеното, ако накрайникът заяде (предизвиквайки тракане)

• незабавно изключете инструмента
• свалете заялия накрайник
• включете инструмента отново

- Регулиране на дълбочината на пробиване ⑫

• AUTO-STOP Карбонови четки

• инструментът разполага с въглеродни четки, които изскачат автоматично, когато се износят, предпазвайки двигателя от повреда
• когато инструмента неочаквано преустанови работата си, занесете го в местното представителство или най-близката сервисна база на SKIL, за да подмените четките

• Държане и насочване на инструмента ⑬

! по време на работа, винаги дръжте уреда за оцветената(ите) в сиво зона(и) за хвашане

• винаги използвайте спомагателна ръчка J ② (наглася се както е показано на илюстрацията)
• оставяйте вентилационните отвори непокрити
• не прилагайте твърде голям натиск върху електроинструмента; нека той да свърши работата вместо вас

УКАЗАНИЯ ЗА РАБОТА

- При пробиване на цветни метали

• ако ви трябва голям отвор, първо пробийте малък
• от време на време смазвайте свредлата с машинно масло

- При завиване на винт в близост до ръба на дървен детайл първо пробийте отвор, за да избегнете откъртване на дървото

ПОДДРЪЖКА / СЕРВИЗ

- Поддържайте винаги електроинструмента и захранващия кабел чисти (особено вентилационните отвори К ②)

! преди почистване изключете щепсела

- Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL

- занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най- близкия сервис на SKIL (адресите, както и схемата за сервисно обслужване на електроинструмента, можете да намерите на адрес www.skilmasters.com)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС)

- съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда

- за това указва символът ⑭ togава когато трябва да бъдат унищожени

• С пълна отговорност ние декларираме, че описаният в "Технически данни" продукт съответства на следните стандарти или нормативни документи: EN 60745, EN 61000, EN 55014 съгласно изискванията на директиви 2004/108/EG, 2006/42/EG, 2011/65/EC
• Подробни технически описания при: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

- Измерено в съответствие с EN 60745 нивото на звуково налягане на този инструмент е 92 dB(A) а нивото на звукова мощност е 103 dB(A) (стандартно отклонение: 3 dB), а вибрациите са * м/с² (метод ръка-рамо)

* при използване 14,5 м/с² (неопределеност K = 1,5 м/с²)

- Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

• използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени
• периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
