INSTRUKCJA OBSŁUGI 1780 MA SKIL

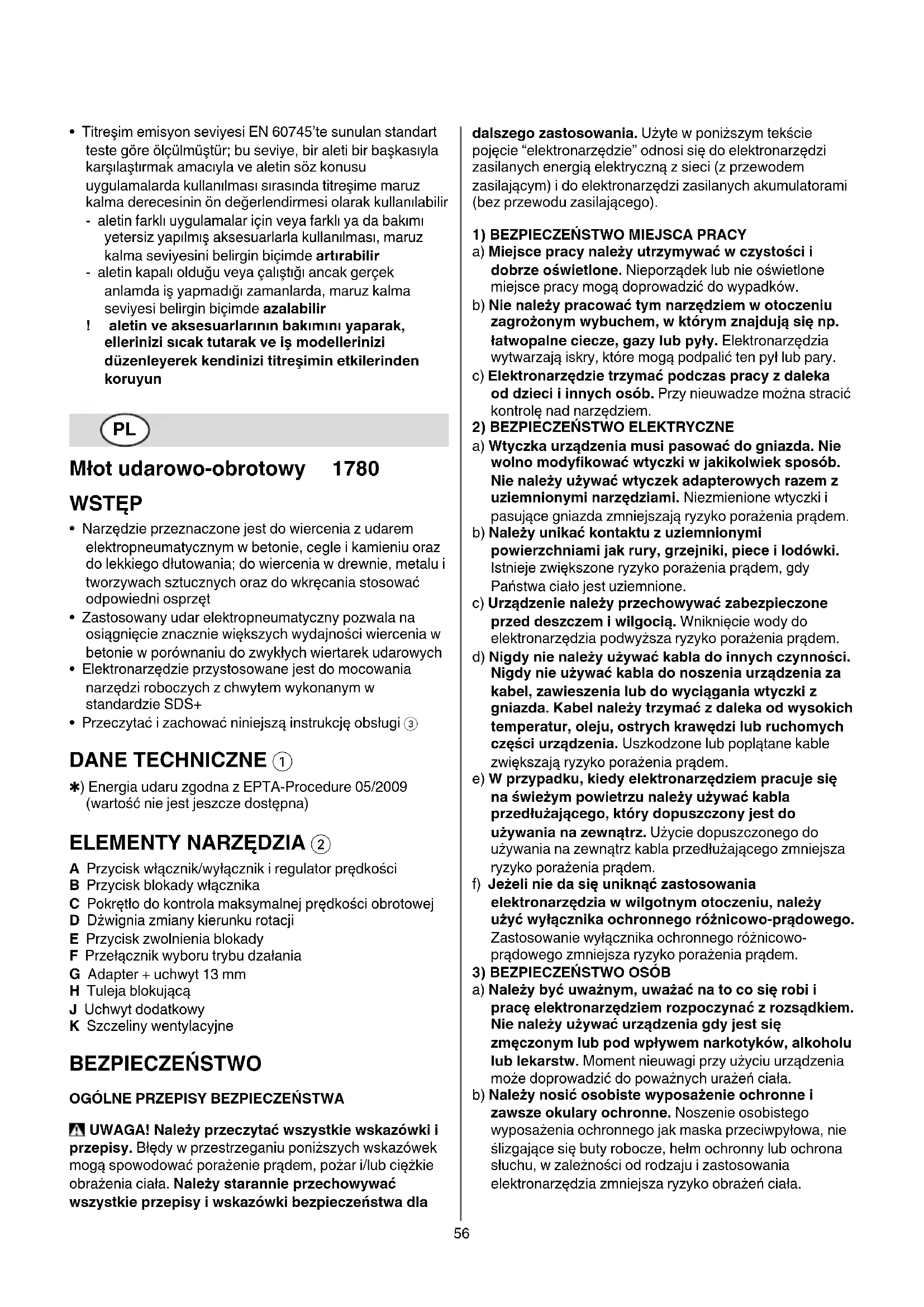

Młotudarowo-obrotowy 1780 WSTĘP

• Narzędzie przeznaczone jest do wiercenia z udarem elektropneumatycznym w betonie, cegle i kamieniu oraz do lekkiego dłutowania; do wiercenia w drewnie, metalu i tworzywach sztucznych oraz do wkręcania stosować odpowiedni osprzęt

• Zastosowany udar elektropneumatyczny pozwala na osiągnięcie znacznie większych wydajności wiercenia w betonie w porównaniu do zwykłych wiertarek udarowych

• Elektronarzędzie przystosowane jest do mocowania narzędzi roboczych z chwytem wykonanym w standardzie SDS+

• Przeczytać i zachować niniejszą instrukcję obsługi 3 DANE TECHNICZNE 1 ✱) Energia udaru zgodna z EPTA-Procedure 05/2009 (wartość nie jest jeszcze dostępna) ELEMENTYNARZĘDZIA2 A Przycisk włącznik/wyłącznik i regulator prędkości B Przycisk blokady włącznika C Pokrętło do kontrola maksymalnej prędkości obrotowej D Dżwignia zmiany kierunku rotacji E Przycisk zwolnienia blokady F Przełącznik wyboru trybu dzałania G Adapter + uchwyt 13 mm H Tuleja blokującą J Uchwyt dodatkowy K Szczeliny wentylacyjne BEZPIECZEŃSTWO

OGÓLNEPRZEPISYBEZPIECZEŃSTWA

UWAGA!Należyprzeczytaćwszystkiewskazówkii przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należystarannieprzechowywać wszystkieprzepisyiwskazówkibezpieczeństwadla dalszego zastosowania. Użyte w poniższym tekście pojęcie “elektronarzędzie” odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego). 1)BEZPIECZEŃSTWOMIEJSCAPRACY a) Miejscepracynależyutrzymywaćwczystościi dobrzeoświetlone. Nieporządek lub nie oświetlone miejsce pracy mogą doprowadzić do wypadków. b) Nienależypracowaćtymnarzędziemwotoczeniu zagrożonymwybuchem,wktórymznajdująsięnp. łatwopalneciecze,gazylubpyły. Elektronarzędzia wytwarzają iskry, które mogą podpalić ten pył lub pary. c) Elektronarzędzietrzymaćpodczaspracyzdaleka od dzieci i innych osób. Przy nieuwadze można stracić kontrolę nad narzędziem. 2)BEZPIECZEŃSTWOELEKTRYCZNE a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie wolnomodyfikowaćwtyczkiwjakikolwieksposób. Nienależyużywaćwtyczekadapterowychrazemz uziemnionyminarzędziami.Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należyunikaćkontaktuzuziemnionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemnione. c) Urządzenienależyprzechowywaćzabezpieczone przeddeszczemiwilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdynienależyużywaćkabladoinnychczynności. Nigdynieużywaćkabladonoszeniaurządzeniaza kabel,zawieszenialubdowyciąganiawtyczkiz gniazda.Kabelnależytrzymaćzdalekaodwysokich temperatur,oleju,ostrychkrawędzilubruchomych częściurządzenia.Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) Wprzypadku,kiedyelektronarzędziempracujesię naświeżympowietrzunależyużywaćkabla przedłużającego,którydopuszczonyjestdo używanianazewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem. f) Jeżeliniedasięuniknąćzastosowania elektronarzędziawwilgotnymotoczeniu,należy użyćwyłącznikaochronnegoróżnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo- prądowego zmniejsza ryzyko porażenia prądem.

3)BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosięrobii pracęelektronarzędziemrozpoczynaćzrozsądkiem. Nienależyużywaćurządzeniagdyjestsię zmęczonymlubpodwpływemnarkotyków,alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych urażeń ciała. b) Należynosićosobistewyposażenieochronnei zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i zastosowania elektronarzędzia zmniejsza ryzyko obrażeń ciała.57 c) Należyunikaćniezamierzonegouruchomienia narzędzia.Przedwłożeniemwtyczkidogniazdkai/ lubpodłączeniemdoakumulatora,atakżeprzed podniesieniemlubprzeniesieniemelektronarzędzia, należyupewnićsię,żeelektronarzędziejest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. d) Zanimurządzeniezostaniewłączonenależyusunąć narzędzianastawczelubklucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Nienależyprzeceniaćswoichmożliwości.Należy dbaćobezpiecznąpozycjępracyizawsze utrzymywaćrównowagę.Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. f) Należynosićodpowiednieubranie.Nienależynosić luźnegoubranialubbiżuterii.Włosy,ubraniei rękawicenależytrzymaćzdalekaodruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pociągnięte przez poruszające się części. g) Wprzypadku,kiedymożliwejestzamontowanie urządzeńodsysającychlubpodchwytującychnależy upewnićsię,czysąonewłaściwiepodłączonei prawidłowoużyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

4)UWAŻNEOBCOWANIEORAZUŻYCIE

ELEKTRONARZĘDZIA a) Nienależyprzeciążaćurządzenia.Dopracyużywać należyelektronarzędzia,którejestdotego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności. b) Nienależyużywaćelektronarzędzia,którego włącznik/wyłącznikjestuszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Przedregulacjąurządzenia,wymianąosprzętulub pozaprzestaniupracynarzędziem,należy wyciągnąćwtyczkęzgniazdai/lubusunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia. d) Nieużywaneelektronarzędzianależyprzechowywać pozazasięgiemdzieci.Nienależyudostępniać narzędziaosobom,którejegonieumiejąlubnie przeczytałytychprzepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Urządzenienależystaranniekonserwować.Należy kontrolować,czyruchomeczęściurządzenia funkcjonująbezzarzutuiniesązablokowane,czy częściniesąpękniętelubuszkodzone,comogłoby miećwpływnaprawidłowefunkcjonowanie urządzenia.Uszkodzonenarzędzienależyprzed użyciemurządzeniaoddaćdonaprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Osprzęttnącynależyutrzymywaćostryiczysty. Starannie pielęgnowany osprzęt tnący z ostrymi krawędziami tnącymi blokoje się rzadziej i łatwiej się używa. g) Elektronarzędzia,osprzęt,narzędziaitd.należy używaćodpowiedniodotychprzepisów. Uwzględnićnależyprzytymwarunkipracyi czynnośćdowykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

a) Naprawęurządzenianależyzlecićjedynie kwalifikowanemufachowcowiiprzyużyciu oryginalnychczęścizamiennych. To gwarantuje, że bezpieczeństwo użytkowania zostanie zachowane.

• Każdorazowo należy sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej urządzenia (narzędzia na napięcie znamionowe 230V lub 240V zasilać można także napięciem 220V)

• Narzędzie nie powinny używać dzieci poniżej 16 roku życia

• Nienależyobrabiaćmateriałuzawierającegoazbest (azbest jest rakotwórczy)

• Pod żadnym pozorem nie wolno korzystać z narzędzia z uszkodzonym przewodem; zleć jego wymianę wykwalifikowanej osobie

• Przedprzystąpieniemdowykonywania jakichkolwiekczynnościprzynarzędziu,wczasie przerwwpracyjakrównieżpojejzakończeniu wyjąćwtyczkęzgniazdasieciowego AKCESORIA

• SKIL może zagwarantować bezawaryjne działanie narzędzia tylko przy korzystaniu z odpowiedniego wyposażenia dodatkowego, dostępnego u dystrybutorów produktów SKIL

• Używać tylko akcesoriów, których dopuszczalna prędkość obrotowa jest co najmniej tak wysoka jak najwyższa prędkość obrotowa urządzenia na biegu bez obciążenia PRZEDUŻYCIEM

• W przypadku korzystania z kabla przedłużającego należy zwrócić uwagę, aby był maksymalnie nawinięty na bęben oraz był przystosowany do przewodzenia prądu o natężeniu przynajmniej 16 A

• Uwaga na gwoździe, śruby i inne twarde przedmioty; przed przystąpieniem do obróbki powinny być usunięte z obrabianego przedmiotu; usunąć je przed rozpoczęciem pracy

• Należyzabezpieczyćmiejsceprzeznaczonedo zszycia (miejsce przeznaczone do zszycia umieszczone w zaciskach lub imadle jest utrzymywane w miejscu bezpieczniej niż w ręku)

• Abywykryćukryteprzewodyzasilającenależy używaćstosownychdetektorówlubporozumiećsię zmiejscowymizakładamienergetycznymi (kontakt z przewodami elektrycznymi może doprowadzić do pożaru i porażenia elektrycznego; uszkodzenie przewodu gazowego może doprowadzić do wybuchu; uszkodzenie przewodów instalacji wodociągowej powoduje szkody rzeczowe i może spowodować porażenie elektryczne)

• Pył pochodzący z takich materiałów, jak farby zawierające ołów, niektóre gatunki drzewa, minerały i58 metal może być szkodliwy (kontakt z nim lub wdychanie takiego pyłu może powodować reakcje alergiczne i/lub niewydolność oddechową u operatora lub osób towarzyszących); należyzakładaćmaskę przeciwpyłowąipracowaćzurządzeniem odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako rakotwórcze (takie, jak pył dębu i buka) szczególnie w połączeniu z dodatkami do kondycjonowania drewna; należyzakładaćmaskęprzeciwpyłowąipracowaćz urządzeniemodsysającympył,jeżelimożnaje podłączyć

• Należy stosować się do lokalnych wymogów dotyczących pracy w otoczeniu pyłu powstającego podczas obróbki materiału PODCZASUŻYWANIA

• Zakładaćochronnikisłuchu (wpływ hałasu może spowodować utratę słuchu)

• Narzędziaużywaćzdodatkowymirękojeściami dostarczonymiznarzędziem (utrata kontroli może spowodować osobiste obrażenia operatora)

• Podczaswykonywaniaprac,przyktórychnarzędzie roboczemogłobynatrafićnaukryteprzewody elektrycznelubnawłasnyprzewódzasilający, elektronarzędzienależytrzymaćzaizolowane powierzchnierękojeści (kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym)

• Kabel zasilający powinien stale znajdować się w bezpiecznej odległości od wirującej części elektronarzędzia

• W przypadku wadliwego działnia mechanicznych lub elektrycznych elementów urządzenia, należy bezzwocznie odłączyć narzędzie i wyjąć wtyczkę

• W przypadku uszkodzenia lub przecięcia przewodu podczas pracy, nie wolno go dotykać, tylko należy natychmiast wyciągnąć z gniazdka wtyczkę

• Natychmiast wyłączyć narzędzie, gdy wiertło niespodziewanie ulegnie zakleszczeniu (wywołując nagłą, niebezpieczną reakcję)

• Należy zdawaç sobie sprawę z sił, jakie powstają w wyniku zakleszczenia (szczególnie podczas wiercenia w metalu); należyzawszekorzystaćzpomocniczy uchwytu J 2 i zachowywać bezpieczną odległość POUŻYCIU

• Przed pozostawieniem elektronarzędzia należy odłączyć zasilanie elektryczne i odczekać do całkowitego zatrzymania się wrzeciona UŻYTKOWANIE

• Włącznik/wyłącznik ze sterowaniem prędkości obrotowej A 2

• Blokada włącznika dla pracy ciągłej (możliwa tylko przy ustawieniu prawych obrotów wrzeciona) - wcisnąć włącznik/wyłącznik A 2 - kciukiem wcisnąć przycisk B 2 - zwolnić włącznik/wyłącznik - zwalnianie blokady następuje poprzez ponowne wciśnięcie i zwolnienie włącznika/wyłącznika A 2

• Regulacja prędkości dla płynnego startu 4

• Kontrola maksymalnej prędkości obrotowej 5 Pokrętło C 2 umożlwa dokonanie bezstopniowego wyboru maksymalnej prędkości obrotowej od wartości minimalnych do maksymalnych

• Zmiana kierunku obrotów 6 - w przypakdu niewlaściwej pozycji przelącznika w lewo/prawo przycisk włącznika/wyłącznika A jest zablokowany - po ustawieniu lewych obrotów wrzeciona prędkość robocza urządzenia jest mniejsza ! kierunekobrotówzmieniaćtylkowtedy,gdy narzędziejestcałkowiciezatrzymane

• Wybór trybu dzałanie 7 - nacisnąć przycisk E, aby odblokować przełącznik F - przekręcić przełącznik F na odpowiedni tryb pracy, do momentu jego zatrzaśnięcia ! pracęrozpoczynaćtylko,jeśliprzełącznikFjest zablokowany 1 = normalne wiercenie/wkręcanie 2 = wiercenie z udarem elektropneumatycznym 3 = dłutowanie z wirującym dłutem 4 = dłutowanie z ustaloną pozycją dłuta ! trybpracywybierajtylkoprzywyłączonym urządzeniuiodłączonymzasilaniu - udar elektropneumatyczny uruchamiany jest w momencie wywarcia niewielkiego nacisku na wiertło przy jego zetknięciu się z powierzchnią obrabianego materiału - optymalną wydajność wiercenia z udarem elektropneumatycznym osiąga się poprzez wywieranie tylko nieznacznego nacisku na wiertło, który wymagany jest do załączenia sprzęgła; zwiększenie nacisku nie zwiększa wydajności wiercenia

• Normalne wiercenie/wkręcanie 8 Do wiercenia w drewnie, metalu i plastiku oraz wkręcania używaj adaptera G 2 - przed umieszczeniem adaptera wyczyść go i lekko nasmaruj - pociągnąć do siebie tuleję blokującą H 2 i umieść adapter w uchwycie SDS+ jednocześnie obracając go i wciskając aż do zetknięcia; adapter zostanie automatycznie zablokowany - pociągnąć adapter, aby sprawdzić czy jest prawidłowo zablokowany - przełącznik F 2 na normalne wiercenie (włączytylko wówczasprzywyłączonymurządzeniui odłączonymzasilaniu)

• Dłutowanie z wirującym dłutem 9 ! wyłącznarzędzieiwyciągnijwtyczkęzgniazdka - wybierz tryb dłutowania ”wirującego”

• Dłutowanie z ustaloną pozycją dłuta 0 ! wyłącznarzędzieiwyciągnijwtyczkęzgniazdka - wybierz tryb dłutowania ”wirującego” - umieść dłuto w żądanej pozycji - wybierz tryb dłutowania z ustaloną pozycją dłuta

• Wymiana wierteł ! ! przedumieszczeniemosprzętuSDS+wyczyśćgo i lekko nasmaruj - pociągnąć do siebie tuleję blokującą H 2 i umieść osprzętu w uchwycie SDS+ jednocześnie obracając go i wciskając aż do zetknięcia; osprzęt zostanie automatycznie zablokowany59 - pociągnąć osprzęt, aby sprawdzić czy jest prawidłowo zablokowany - wysunąć osprzęt pociągając tuleję blokującą H do siebie ! zgodniezzasadąmocowaniaSDS+osprzętpo wsunięciudouchwytupowinnomiećmożliwość niewielkiegoporuszaniasię;wskutektegow biegu luzem powstaje bicie promieniowe, które zanika w momencie rozpoczynania wiercenia i wiertłocentrujesięsamoczynnie;niezmniejsza towżadnymstopniudokładnościwierconego otworu ! nieużywaćwierteł/dłutzezniszczonym uchwytem ! używaćtylkoostrychwierteł/dłut

• Sprzęgło bezpieczeństwa W przypadku zablokowania się SDS+ osprzęt w obrabianym materiale zadziała sprzęgło odłączając napęd od wrzeciona (wywołując specyficzny hałas) - natychmiast wyłączyć elektronarzędzie - wysunąć zaklinowany osprzęt - elektronarzędzie uruchomić ponowne

• Ustawienie głębokości wiercenia @

• AUTO-STOP Szczotki węglowe - narzędzie jest wyposażone w szczotki węglowe, wyskakujące automatycznie po ich zużyciu, zapobiegając w ten sposób uszkodzeniu silnika - jeżeli urządzenie nieoczekiwanie zatrzyma się, należy je wysłać do dealera lub do najbliższego serwisu SKIL w celu wymiany szczotek

• Utrzymywanie i prowadzenie narzędzia # ! podczaspracyzawszetrzymaćnarzędzieza uchwyt(y) ograniczone szarym kolorem - należyzawszekorzystaćzpomocniczyuchwytuJ 2 (istnieje możliwość regulacji, tak jak przedstawiono na rysunku) - szczeliny wentylacyjne powinny być odkryte - nie przyciskać urządzenia zbyt silnie; pozwól mu pracować dla ciebie

WSKAZÓWKIUŻYTKOWANIA

• Wiercenie otworów w metalach, w skład których wchodzi żelazo - podczas wiercenia dużych otworów należy wstępnie wywiercić mały otwór - od czasu do czasu naoliwić wiertło

• W celu uniknięcia rozwarstwiania przedmiotów drewnianych przy wkręcaniu wkrętów na brzegu należy otwór odpowiednio nawiercić KONSERWACJA / SERWIS

• Zawsze dbać o czystość narzędzia i przewodu zasilającego (a szczególnie otworów wentylacyjnych K

! przedprzystąpieniemdoczyszczenianależy wyjąćwtykzgniazdasieciowego

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL - odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www. skilmasters.com) ŚRODOWISKO

• Niewyrzucajelektronarzędzi,akcesoriówi opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) - zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska - w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol $ przypomni Ci o tym DEKLARACJAZGODNOŚCI

• Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w “Dane techniczne”, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60745, EN 61000, EN 55014, zgodnie z wymaganiami dyrektyw 2004/108/EU, 2006/42/EU, 2011/65/UE

• Pomiarów dokonano zgodnie z normą EN 60745 ciśnienie akustyczne narzędzia wynosi 92 dB(A) zaś poziom mocy akustycznej 103 dB(A) (poziom odchylenie: 3 dB), zaś wibracje ✱ m/s² (metoda dłoń-ręka) ✱ podczas wiercenia z udarem elektropneumatycznym w betonie 15,2 m/s² (błąd pomiaru K = 1,6 m/s²) ✱ podczas dłutowania 14,5 m/s² (błąd pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia60 ! należychronićsięprzedskutkamiwibracjiprzez konserwacjęnarzędziaijegoakcesoriów, zakładanierękawiciwłaściwąorganizacjępracy
