NAVODILA ZA UPORABO 1780 MA SKIL

Vrtalno kladivo 1780

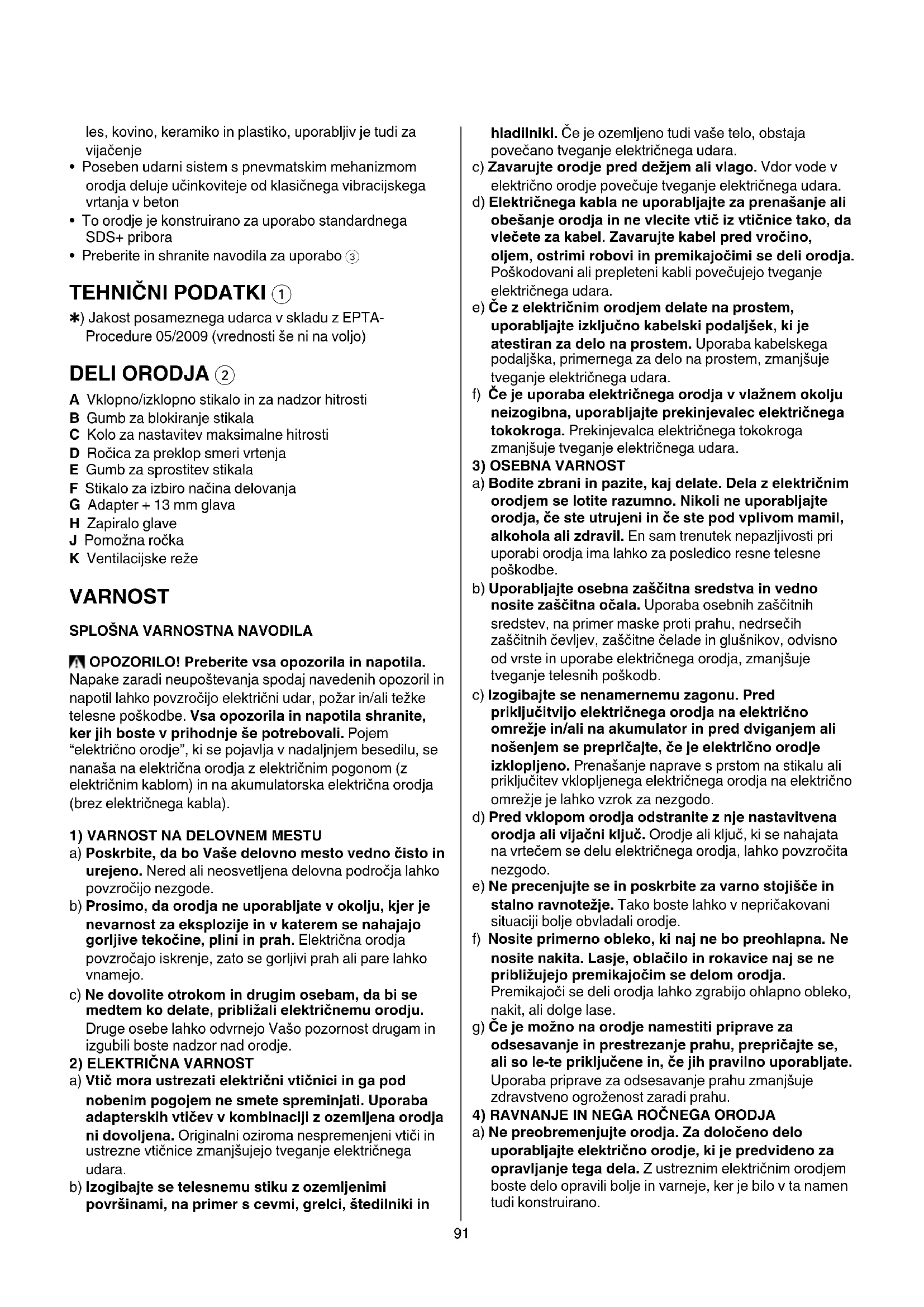

UVOD

- To orodje je namenjeno za udarno vrtanje s pnevmatskim mehanizmom v beton, opeko, kamnine in za lažja dletenja; z dodatnim priborom je namenjeno tudi vrtanju v

les, kovino, keramiko in plastiko, uporabljiv je tudi za vijačenje

• Poseben udarni sistem s pnevmatskim mehanizmom orodja deluje učinkoviteje od klasičnega vibracijskega vrtanja v beton
• To orodje je konstruirano za uporabo standardnega SDS+ pribora
• Preberite in shranite navodila za uporabo ③

TEHNIČNI PODATKI ①

*) Jakost posameznega udarca v skladu z EPTA-Procedure 05/2009 (vrednosti še ni na voljo)

DELI ORODJA ②

A Vklopno/izklopno stikalo in za nadzor hitrosti
B Gumb za blokiranje stikala
C Kolo za nastavitev maksimalne hitrosti
D Ročica za preklop smeri vrtenja
E Gumb za sprostitev stikala
F Stikalo za izbiro načina delovanja
G Adapter + 13 mm glava
H Zapiralo glave
J Pomožna ročka
K Ventilacijske reže

VARNOST

SPLOŠNA VARNOSTNA NAVODILA

OPOZORILO! Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali. Pojem "električno orodje", ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo Vaše delovno mesto vedno čisto in urejeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode.
b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajajo gorljive tekočine, plini in prah. Električna orodja povzročajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo.
c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, približali električnemu orodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodje.

2) ELEKTRIČNA VARNOST

a) Vtič mora ustrezati električni vtičnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z ozemljena orodja ni dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in

hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara.

c) Zavarujte orodje pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara.
d) Električnega kabla ne uporabljajte za prenašanje ali obešanje orodja in ne vlecite vtič iz vtičnice tako, da vlečete za kabel. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte izključno kabelski podaljšek, ki je atestiran za delo na prostem. Uporaba kabelskega podaljška, primernega za delo na prostem, zmanjšuje tveganje električnega udara.

f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte prekinjevalec električnega tokokroga. Prekinjevalca električnega tokokroga zmanjšuje tveganje električnega udara.

3) OSEBNA VARNOST

a) Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja, će ste utrujeni in će ste pod vplivom mamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe.
b) Uporabljajte osebna zaščitna sredstva in vedno nosite zaščitna očala. Uporaba osebnih zaščitnih sredstev, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu električnega orodja, lahko povzročita nezgodo.
e) Ne precenjujte se in poskrbite za varno stojišče in stalno ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje.
f) Nosite primerno obleko, ki naj ne bo preohlapna. Ne nosite nakita. Lasje, oblačilo in rokavice naj se ne približujejo premikajočim se delom orodja. Premikajoči se deli orodja lahko zgrabijo ohlapno obleko, nakit, ali dolge lase.
g) Če je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, če jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.
a) Ne preobremenjujte orodja. Za določeno delo uporabljajte električno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim električnim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano.

4) RAVNANJE IN NEGA ROČNEGA ORODJA

b) Električno orodje, ki ima pokvarjeno stikalo, ne uporabljajte. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep onemogoča nepredviden zagon orodja.

d) Kadar orodja ne uporabljaje ga shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Skrbno negujte orodje. Preverite, će premikajoči se deli orodja delujejo brezhibno in će se ne zatikajo, oziroma, će kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral njegovo delovanje. Pred nadaljnjo uporabo je potrebno poškodovani del popraviti. Vzrok za številne nezgode so ravno slabo vzdrževana električna orodja.

f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva.

g) Električna orodja, pribor, nastavke in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

5) SERVIS

a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le tako bo ohranjena nadaljnja varnost orodja.

VARNOSTNA NAVODILA ZA KLADIVA

SPLOŠNO

• Vedno preverite, će je napetost omrežja enaka napetosti, ki je navedena na tablici orodja (orodje z nazivno napetostjo 230V ali 240V lahko priključite tudi na napetost 220V)
• Orodja naj ne bi uporabljale osebe mlajše od 16 let
• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)
• Nikoli ne uporabljajte orodja, će je kabel poškodovan; okvaro naj odpravi strokovnjak
• Vedno izvlecite električni vtikač iz vtičnice preden spreminjate nastavitve ali menjate pribor

PRIBOR

• SKIL zagotavlja brezhibno delovanje orodja le z uporabo pravega dodatnega pribora, ki ga dobite pri SKIL-ovih trgovcih
• Uporabljajte lahko dodatni pribor, katerega dovoljena hitrost je najmanj enaka največji hitrosti orodja

PRED UPORABO

• Uporabljajte povsem iztegnjene in varne električne podaljske, z jakostjo 16 amperov
• Izogibajte se poškodb zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela

• Zavarujte obdelovanec (obdelovanec stisnjen v prižemi ali primežu je bolj varen kot v roki)

• Za iskanje skritih električnih, plinskih in vodovodnih cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalnimi podjetji (stik z električnimi vodniki lahko povzroči požar ali električni udar; poškodbe plinovoda lahko povzročijo eksplozijo, vdor v vodovodno omrežje pa materialno škodo ali električni udar)

• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko škodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti
• Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti
• Upoštevajte nacionalne zahteve glede prahu za materiale katere želite obdelovati

MED UPORABO

• Nosite zaščitne glušnike (vpliv hrupa lahko povzroči izgubo sluha)
• Uporabljajte dodatne ročaje, ki so priložene orodju (izguba nadzora nad napravo lahko povzroči poškodbe)
• Električno orodje smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vstavljeno orodje pride v stik s skritimi omrežnimi napeljavami ali lastni omrežni kabel (stik z napeljavo, ki je pod napetostjo povzroči, da so posledično tudi kovinski deli orodje pod napetostjo in to vodi do električnega udara)
• Kabel naj bo vedno odmaknjen od gibljivih delov stroja
• Če pride do električnih ali mehanskih okvar, takoj izklopite stroj in izvlecite vtikač iz vtičnice
• Če je priključni kabel poškodovan ali se med delom pretrga se ga ne dotikajte, temveč takoj potegnite električni vtikač iz vtičnice
• Če se sveder pri vrtanju nepričakovano zagozdi (zaradi nenadnih, nevarnih pritiskov), takoj izključite orodje
• Pazite na nenadne sile, ki nastanejo zaradi blokiranja pri vrtanju (posebno pri vrtanju v kovino); vedno uporabljajte stranski ročaj J ② in si zagotovite stabilno in varno pozicijo

PO UPORABI

- Ko orodje postavite vstran, izklopite motor in pazite, da se vsi premikajoči se deli orodja popolnoma zaustavijo

UPORABA

• Kombinirano stikalo za vklop/izklop in nastavitev hitrosti A ②

• Aretacija stikala (možno le, će orodje ob nastavitvi na vrtenje v desno)

• pritisnite stikalo A ②

• s palcem pritisnite gumb B ②
• sprostite stikalo
• aretacijo stikala prekinete s ponovnim pritiskom in sprostitvijo stikala A ②

- Nastavitev števila vrtljajev za nežnejši start vrtalnika ④

- Nastavitev maksimalne hitrosti ⑤ Z gumbom C ② se lahko maksimalna hitrost brezstopenjsko nastavlja od nizke do visoke

- Menjava smeri vrtenja ⑥

• v primeru, da preklopnik smeri vrtenja ni v pravilnem položaju ni možno vklopiti stikala A
• orodje ob nastavitvi na vrtenje v levo deluje z omejeno hitrostjo

! preklop smeri vrtenja izvesti le pri popolnoma mirujočemu orodju

• Nastavitev načina delovanja ⑦

• pritisnite gumb E, da sprostite stikalo F
• obrnite stikalo F na želeni način delovanja, dokler se ne zaskoči

! z delom pričnite le, ko se stikalo F zaskoči na mestu

! način delovanja izberite le pri izključenem orodju in ko je vtikač izključen

- udarno vrtanje s pnevmatskim mehanizmom je aktiviran z rahlim pritiskom svedra na obdelovanec

- dober učinek udarnega vrtanja s pnevmatskim mehanizmom bo dosežen že z rahlim pritiskom na orodje, potrebnim za delovanje sklopke; vrtalni učinek se ne bo povečal z večjim pritiskom na orodje

- naravnajte stikalo F ② na običajno vrtanje (naravnati le pri izključenem orodju in ko je vtikač izključen)

• Klesanje z dletom, ki se vrti ⑨

! izklopite orodje in izvlecite vtikač iz vtičnice

- izberite način klesanja z dletom, ki se vrti

• Klesanje z dletom, ki se ne vrti ⑩

! izklopite orodje in izvlecite vtikač iz vtičnice

• izberite način klesanja z dletom, ki se vrti
• namestite dleto v želen položaj
• izberite način klesanja z dletom, ki se ne vrti

- Menjava nastavkov ⑪

! pred vpetjem pribor SDS+ očistite in narahlo naoljite

- pritisnite nazaj sprednji del glave zapiralo H ^② in vstavite pribor v glavo SDS+; med vstavljanjem pribor narahlo obračajte in ga potiskajte v glavo; pribor se bo samodejno zaskočil

- preverite pravilnost vpetja pribora s ponovnim izvlečenjem iz glave

- odstranite pribor s ponovnim pritiskom glave zapirala H nazaj

! SDS+ pribor se prosto premika, ko ni obremenjen; med delom se avtomatsko centrira, brez vpliva na točnost vrtanja

! ne uporabljajte nastavke/dlet s poškodovanim steblom

! vedno uporabljajte ostre nastavke/dlete

- Varnostna sklopka V primeru blokade pribora v obdelovancu se vrtenje gredi prekine (zazna se rožljajoč zvok)

• takoj izključite orodje
• odstranite blokirano orodje
• ponovno vključite orodje

• Nastavitev globine vrtanja ⑫

• AUTO-STOP Ogljikove krtačke

- to orodje je opremljeno z ogljikovimi krtački, ki samodejno izskočijo iz orodja, ko se izrabijo; tako preprečijo poškodbo motorja

- Držanje in vodenje orodja ⑬

! med delom vedno držite orodje za sivo obarvano mesto oprijema

- vedno uporabljajte stranski ročaj J ② (nastavljiv, kot je ilustrirano)

- ventilacijske reže morajo biti nepokrite

- ne pritiskajte na orodje premočno, pustite da orodje sam opravi delo

UPORABNI NASVETI

- Pri vrtanju v kovine

- naprej izvrtajte manjšo luknjo, šele nato večjo - sveder občasno naoljite

- Pri vijačenju vijaka v les v bližini robu je potrebno predvrtati luknjo, s čimer boste preprečili pokanje lesa

VZDRŽEVANJE/SERVISIRANJE

- Priključni kabel in orodje naj bosta vedno čista (posebej še prezračevalne odprtine K ②)

! izvlecite vtikač iz vtičnice pred čiščenjem

- Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij

- pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skilmasters.com)

OKOLJE

- Električnega orodja, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU)

- v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja

- ko je potrebno odstranjevanje, naj vas o načinu spomni simbol ⑭

IZJAVA O SKLADNOSTI C€

- Izjavljamo pod izključno odgovornostjo, da proizvod pod "Tehnični podatki" ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60745, EN 61000, EN 55014 v skladu z določili direktiv 2004/108/ES, 2006/42/ES, 2011/65/EU

- Tehnična dokumentacija se nahaja pri: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

- Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

• uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti
• čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti

! pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov, ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani
